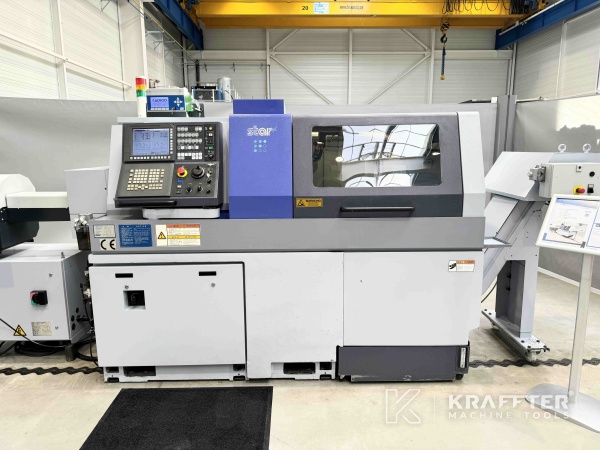

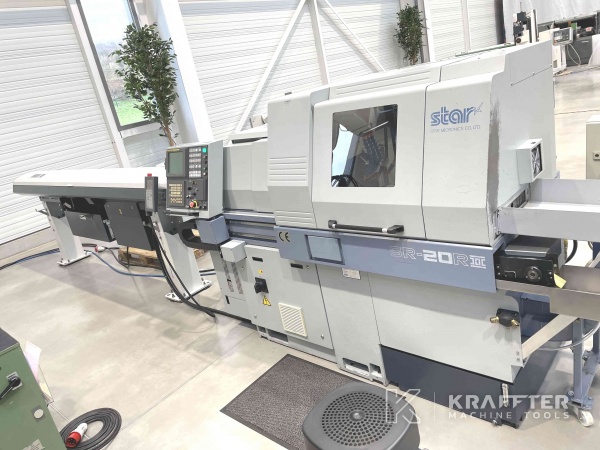

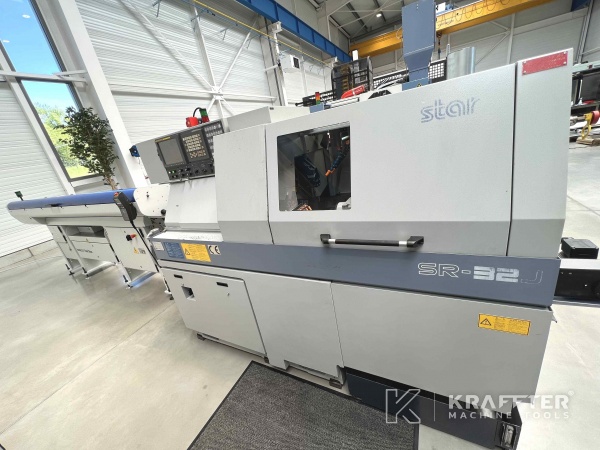

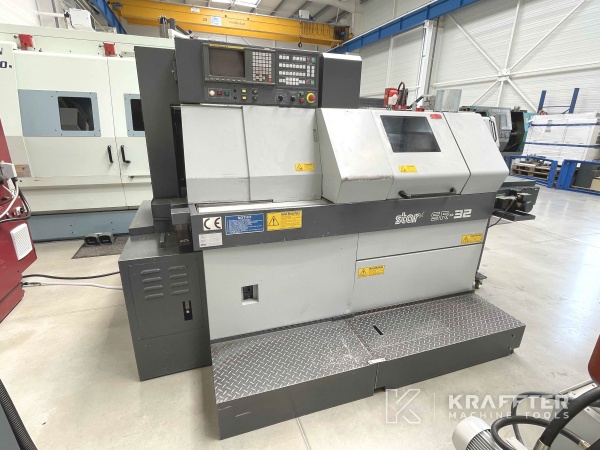

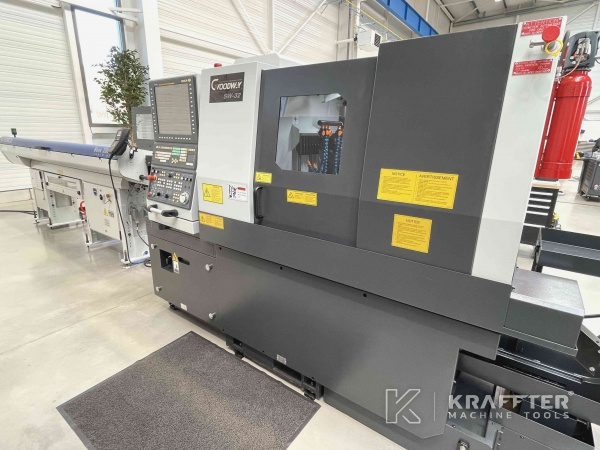

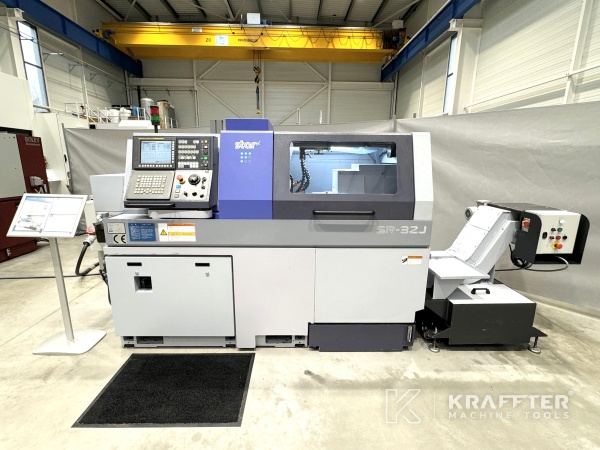

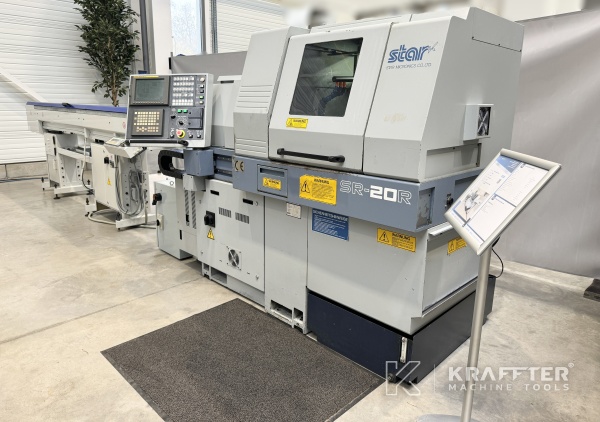

Il nostro stock di macchine utensili in vendita : Tornio CNC fantina mobile

Vantaggi:

• Altissima precisione su elementi piccoli
• Ripetibilità e qualità costante
• Lavorazione completa in un unico passaggio
• Elevata produttività e tempi di ciclo ridotti
• Finitura eccellente e meno ritocchi
• Adatto a elementi lunghi e sottili
• Rapido cambio di serie (per pezzi simili)

Svantaggi

• Limitato a barre di piccolo diametro
• Investimento e attrezzature costosi
• Complessità di regolazione e necessità di personale qualificato
• Meno versatile per la lavorazione fuori barra
• Scarti di materiale e resa del materiale dovuti alla guida
• Manutenzione e riparazione impegnative

Come per il tornio convenzionale e il centro di tornitura/fresatura, esistono diverse categorie e configurazioni di torni a fantina mobile, che rispondono a svariate esigenze in base alla corsa, alla velocità, al livello di dettaglio del prodotto, al tipo di prodotti lavorati, ecc. Si possono distinguere in base alla presenza o meno di una guida, al loro design ibrido o al numero di mandrini:

Con o senza cannone di guida: tradizionalmente, il cannone di guida è al centro del principio “svizzero” per la lavorazione di elementi slanciati. Tuttavia, alcune recenti macchine a controllo numerico offrono la possibilità di lavorare senza cannone di guida quando la geometria del pezzo lo consente. Ad esempio, il produttore di torni a fantina mobile STAR offre modelli convertibili che possono funzionare con o senza cannone. Nella modalità con cannone, produce pezzi molto lunghi rispetto al diametro, con un supporto ottimale del materiale. Nella modalità senza cannone (a volte chiamata modalità “testa fissa” su queste macchine ibride), si privilegiano pezzi più corti: l'assenza di cannone riduce la lunghezza della barra di scarto alla fine della lavorazione e semplifica alcune regolazioni, pur mantenendo i vantaggi della testa mobile per la precisione.

Torni ibridi o convertibili: come accennato in precedenza, alcuni modelli combinano le due modalità. Possono funzionare in modalità a fantina mobile classica o riconfigurarsi in modalità a fantina fissa. Questi modelli ibridi offrono una grande flessibilità: ad esempio, è possibile lavorare in modalità decolletage per elementi lunghi, per poi passare alla modalità tornio CNC classica per elementi corti o con diametro prossimo alla capacità massima. Ciò evita di avere due macchine distinte e ottimizza l'officina. Produttori come Tornos, Citizen o Star offrono questo tipo di macchine convertibili su alcuni modelli (ad esempio Tornos Swiss DT o XT, Star serie SR nella versione “Type N”, ecc.).

Macchine plurimandrino di tipo svizzero: per aumentare drasticamente la produttività, esistono modelli che combinano il principio del tornio svizzero con il concetto di plurimandrino (più barre lavorate in parallelo). Storicamente, le macchine di tornitura plurimandrino di tipo svizzero erano a camme, ma ora esistono versioni CNC ispirate al concetto svizzero. Ad esempio, la Tornos MultiSwiss 6x14 è una macchina a 6 mandrini principali che si propone come un collegamento tra il tornio multimandrino tradizionale e il tornio CNC svizzero, integrando una guida di scorrimento per ogni mandrino. Queste sofisticate attrezzature possono lavorare contemporaneamente più pezzi alla volta, ognuno con il proprio mandrino mobile, il che è adatto per serie molto grandi. Tuttavia, rappresentano un investimento e una complessità di implementazione molto più elevati, giustificati soprattutto per la produzione di massa, dove ogni secondo guadagnato è fondamentale.

Numero di assi e configurazioni degli utensili: Ci sono anche variazioni nel numero di assi CNC (generalmente da 5 a 9 assi sulle moderne tornitrici svizzere) e nell'architettura dei portautensili. Tutte le macchine CNC con tornio a fantina mobile sono dotate di una spina principale che aziona la barra, e la maggior parte dispone anche di una contro-spina (seconda spina) che permette di riprendere il pezzo dal retro per lavorare la parte posteriore ed espellere il pezzo finito. Inoltre, queste macchine sono dotate di diversi portautensili (tornitura, fresatura, foratura) montati su piastre o torrette. Alcuni modelli di fascia alta integrano un asse B (orientamento angolare degli utensili) o assi Y aggiuntivi, aumentando ulteriormente le possibilità di lavorazione. Ad esempio, la serie SR di Star comprende versioni a 7, 8 o 9 assi a seconda dei modelli, con fino a un'asse B continua opzionale, che consente di lavorare i pezzi da diverse angolazioni e di eseguire complesse operazioni di fresatura. La scelta della configurazione (assi e utensili) dipenderà dai prodotti: geometrie complesse a più facce, lavorazioni trasversali o angolari, richiederanno più assi e utensili motorizzati rispetto a un semplice pezzo cilindrico.

Le torniture a fantina mobile sono particolarmente apprezzate per la produzione di pezzi di alta precisione, di piccolo diametro e spesso di geometria complessa. Inizialmente concepita per l'orologeria svizzera (micromeccanica di dimensioni molto ridotte), la tecnologia si è estesa a numerosi settori industriali esigenti.

Oggi la si ritrova in diversi ambiti:

Decolletage di precisione (subappalto) - Il termine decolletage indica storicamente la lavorazione in serie di piccoli pezzi torniti da barre, in particolare nella regione di Cluses (Alta Savoia) in Francia e nella Svizzera romanda. I torni CNC svizzeri sono lo strumento principale delle aziende di tornitura, che producono in subappalto milioni di pezzi per altre industrie. Può trattarsi di viteria speciale, assi, rivetti, connettori, ecc. Queste officine apprezzano i torni a fantina mobile per la loro produttività in grandi serie e la costante precisione da un pezzo all'altro. Ad esempio, nel settore del lusso o dell'orologeria, queste macchine producono viti in miniatura, aste di carica, custodie per penne di alta gamma, con tolleranze inferiori a pochi micron.

Medico e dentale - Il settore medico è un settore emblematico per i torni svizzeri. Qui si producono impianti chirurgici (viti di osteosintesi, viti ossee per fratture, impianti dentali, piccole protesi articolari) e strumenti chirurgici di alta precisione. Questi prodotti richiedono un'eccellente finitura superficiale e un'assoluta precisione dimensionale (tolleranze inferiori a 5 µm) per adattarsi perfettamente al corpo umano. Le macchine CNC a fantina mobile eccellono in questo ruolo: possono mostrare tolleranze molto strette garantendo al contempo una perfetta ripetibilità su grandi serie. Inoltre, la maggior parte di queste macchine ha una potenza sufficiente per lavorare materiali difficili come l'acciaio inossidabile medicale o il titanio mantenendo la qualità richiesta. Ad esempio, una vite biomedica in titanio con filettatura fine, testa svasata e fori trasversali può essere realizzata in un'unica operazione su un tornio svizzero, pronta per l'uso senza necessità di rilavorazioni manuali. I produttori di dispositivi medici sfruttano questa capacità per garantire la conformità e l'affidabilità dei componenti critici.

In breve, per il settore medico si punta alla precisione, alla ripetibilità e alla capacità di lavorare materiali difficili (titanio, acciaio inossidabile) in modo pulito. I modelli con passaggio barra di 20 mm (tipo SR-20, Citizen L20, Tornos DECO 20) hanno molto successo in questo settore.

Aeronautica e aerospaziale – Nel settore aerospaziale, la tecnologia di precisione CNC viene utilizzata anche per la produzione di numerosi componenti essenziali e complessi. Sebbene le dimensioni dei componenti aeronautici siano spesso maggiori, esiste una moltitudine di piccoli pezzi di connessione, fissaggio o azionamento che richiedono una lavorazione precisa in serie. Ad esempio, i connettori elettrici dell'avionica, i fissaggi e le viti speciali in leghe refrattarie, i componenti di motori o sistemi idraulici (ugelli, assi, ecc.) di pochi millimetri di diametro sono spesso realizzati su torni a fantina mobile. Queste macchine consentono di rispettare tolleranze rigorose anche in materiali duri (Inconel, titanio aeronautico) e di eseguire in sequenza le operazioni complesse (foratura obliqua, scanalatura, filettatura...) necessarie su uno stesso elemento. L'industria aeronautica apprezza anche l'affidabilità e la ripetibilità del processo per garantire la qualità su lunghi lotti di produzione.

Elettronica e connettori - La moderna elettronica miniaturizzata utilizza piccoli componenti metallici lavorati, che si trovano in connettori, prese, contatti, ecc. Le macchine automatiche di tipo svizzero sono ancora uno strumento privilegiato per realizzare questi microcomponenti. Ad esempio, la produzione di pin di connettori o contatti in ottone con forme particolari (scanalature, collari, fori passanti) viene eseguita in modo efficiente su queste macchine. Una tornio CNC convenzionale avrebbe difficoltà a raggiungere la cadenza e il livello di dettaglio richiesti su pezzi molto piccoli e complessi, mentre la lavorazione di tipo svizzero eccelle in questo campo. Inoltre, grazie alle possibilità di filettatura e fresatura CNC, su questi torni è possibile lavorare piccoli connettori coassiali, terminali per fibre ottiche o corpi di sensori elettronici che richiedono più forme in un unico pezzo. Il settore dell'elettronica beneficia così della versatilità dei torni a fantina mobile per produrre pezzi sempre più piccoli e complessi, in metalli non ferrosi (rame, alluminio) o acciaio.

Automotive - Il settore automobilistico valorizza la velocità di produzione e l'affidabilità con un ritmo 24 ore su 24, 7 giorni su 7. Questo settore utilizza tradizionalmente macchine di tornitura per i grandi volumi di piccoli pezzi che compongono i veicoli. Si possono citare ad esempio i componenti dei sistemi di iniezione o dei carburatori, gli elementi delle valvole o dei cambi, i componenti dei sistemi di connessione elettrica per auto o ancora gli elementi dell'ABS. Molto spesso questi pezzi devono essere prodotti in migliaia di pezzi al giorno con una qualità costante. I torni CNC a fantina mobile, dotati di caricatori automatici di barre, sono in grado di eseguire questi cicli di produzione 24 ore su 24, 7 giorni su 7, mantenendo tolleranze ristrette. I costruttori e gli OEM utilizzano questa tecnologia per produrre i componenti più piccoli e complessi dell'auto con costi unitari ridotti, processi di produzione ottimizzati e cadenze migliorate. Ad esempio, un piccolo pistone di un distributore idraulico o un ugello di spruzzatura del carburante in acciaio, con forature precise e profili difficili, può essere realizzato interamente su un tornio svizzero multiasse, mentre con un tornio classico sarebbero necessarie diverse riprese. Il risparmio di tempo e di produttività è quindi un vantaggio importante nel settore automobilistico, senza compromettere la qualità finale del pezzo.

In sintesi, ovunque sia necessario produrre in serie pezzi relativamente piccoli, molto precisi e spesso di forma complessa, il tornio CNC a fantina mobile offre una soluzione efficiente.

L'acquisto di un tornio svizzero CNC usato è un'opzione sempre più presa in considerazione dagli industriali, e per una buona ragione: queste macchine sono costruite per durare e mantengono la maggior parte delle loro prestazioni anche dopo molti anni di servizio. Il mercato dell'usato per torni a fantina mobile è piuttosto attivo, soprattutto nei bacini industriali della tornitura (Francia, Svizzera, Germania, Giappone...). Spesso le officine rinnovano il loro parco macchine per passare a modelli più recenti, liberando così macchine ancora perfettamente funzionanti a prezzi interessanti per altri utenti. Ecco perché e come il mercato dell'usato può essere rilevante:

Un'alternativa economica:

Il primo vantaggio è ovviamente il prezzo inferiore. Una macchina utensile usata ben tenuta può spesso offrire prestazioni paragonabili a quelle di una nuova, ma con un investimento molto inferiore. Ciò consente alle aziende più piccole o con un budget limitato di acquisire una tecnologia all'avanguardia senza gravare sul proprio tesoreria. Ad esempio, una nuova tornio CNC svizzera di alta gamma può costare diverse centinaia di migliaia di euro, mentre lo stesso modello di 10 anni potrebbe essere negoziato al 40-50% del prezzo iniziale, pur rimanendo preciso e produttivo. Per avviare una nuova attività di tornitura o aggiungere capacità produttiva, l'usato riduce la soglia di investimento.

Disponibilità immediata:

A differenza dell'acquisto di una macchina nuova, che può comportare tempi di produzione e consegna di diversi mesi, una macchina usata è generalmente disponibile immediatamente. È quindi possibile rispondere rapidamente a un'esigenza di capacità aggiuntiva. È un vantaggio per cogliere un'opportunità di mercato senza aspettare (un grosso ordine imprevisto, un nuovo contratto che richiede più macchine). Inoltre, spesso è possibile vedere la macchina in funzione presso il suo attuale proprietario, il che dà fiducia nelle sue capacità prima dell'acquisto.

Elementi importanti da verificare quando si acquista un tornio CNC a fantina mobile usato:

L'acquisto di un tornio CNC usato non è privo di rischi, è necessario essere vigili su diversi punti per evitare brutte sorprese.

Lo stato generale della macchina deve essere ispezionato da vicino: idealmente, è necessario poterla vedere in funzione (sotto tensione) per giudicare la precisione di lavorazione, ascoltare le viti (cuscinetti rumorosi indicherebbero usura), verificare la geometria se possibile (test di rondelle, allineamento vite/contro-vite).

Il livello di manutenzione e la storia: una macchina che sia stata mantenuta dal costruttore o dal suo distributore sarà una scelta molto migliore. È inoltre consigliato informarsi su eventuali riparazioni effettuate (sostituzione del mandrino, delle viti a ricircolo di sfere, ecc.).

Le ore di funzionamento o il contatore dei pezzi possono fornire un'indicazione dell'usura (anche se non è l'unico criterio). Una macchina di tornitura che funziona su 3 turni può accumulare molte ore in pochi anni - questo non è un problema se la manutenzione è stata eseguita, ma è da tenere in considerazione nel prezzo.

Lo stato della canna di guida e delle guide merita attenzione: si tratta di elementi altamente tecnici, un'usura eccessiva si tradurrebbe in una perdita di capacità. Allo stesso modo, ispezionare la contro-spina e gli assi ausiliari (Y, C) in funzione.

Il controllo numerico: si tratta di un modello ancora supportato dal produttore (parti di ricambio disponibili, servizio post-vendita)? Alcune macchine più vecchie hanno controlli numerici obsoleti che sono più difficili da riparare in caso di guasto elettronico - preferite i controlli standard (Fanuc, Mitsubishi) ancora in uso.

Gli accessori forniti: una tornio svizzero senza il suo caricatore di barre o senza le sue guide e pinze non è operativo - assicuratevi che la vendita includa il caricatore automatico appropriato, un set di canne di guida di diversi diametri, attrezzature di base. Ciò eviterà spese aggiuntive e il fastidio di dover cercare questi accessori.

È possibile trovare torni CNC svizzeri usati attraverso diversi canali: annunci e rivenditori specializzati in macchine utensili usate, o direttamente presso un'azienda che vende il proprio materiale. Rivolgersi a un rivenditore come Kraffter Machine Tools presenta il vantaggio di verificare la macchina e di ricondizionarla (pulizia, riparazioni, rimessa in condizioni operative, test). Il prezzo sarà leggermente più alto rispetto all'acquisto diretto, ma il servizio offre tranquillità.

A proposito di tranquillità, Kraffter Machine Tools vi offre il suo controllo della catena logistica, per gestire con cura ed efficienza tutte le vostre spedizioni nazionali e internazionali. In base alle vostre esigenze, offriamo imballaggi specifici come casse di legno certificate ISPM15, completate da un imballaggio sottovuoto SEI4C, che garantisce una protezione ottimale durante tutto il trasporto. Le nostre soluzioni flessibili consentono un carico adatto dall'alto (Open Top per i container marittimi) o dal lato, garantendo così la massima sicurezza e semplicità. Inoltre, tutti i nostri trasporti su strada vengono effettuati senza interruzione del carico o trasbordo, garantendo la perfetta integrità delle vostre macchine fino a destinazione. Infine, il nostro team dedicato si occupa interamente delle formalità doganali, semplificando così la vostra logistica e permettendovi di stare tranquilli in ogni fase.

Volete vendere la vostra macchina utensile? Trovate tutte le informazioni necessarie cliccando qui.

L'opzione dell'usato si rivolge in particolare a:

·

• PMI o laboratori emergenti che vogliono attrezzarsi a basso costo per avviare la tornitura CNC.

(Se sei un fornitore che serve diversi mercati (un po' di auto, un po' di medicina, ecc.), la parola d'ordine sarà versatilità. Sarà quindi necessaria una macchina abbastanza flessibile da adattarsi rapidamente a pezzi diversi. Scegliete un tornio CNC a fantina mobile dotato di un massimo di assi e di utensili, in modo da poter affrontare la maggior parte delle geometrie richieste. I modelli con guida barra rimovibile (convertibili in fantina fissa) possono essere interessanti, perché consentono di eseguire anche lavori su pezzi corti senza il vincolo della caduta della barra. Considerate anche la disponibilità di pinze e guide per diversi diametri: un subappaltatore deve essere in grado di passare da Ø5 a Ø15 e poi a Ø3 nella stessa settimana, quindi deve avere il kit completo di anelli di guida e pinze e, idealmente, un tornio in cui questo cambio non richieda un giorno.

• Aziende consolidate che hanno bisogno di un tornio aggiuntivo per un contratto specifico o per alleggerire il carico delle macchine esistenti, senza voler investire in un nuovo tornio per un'esigenza che potrebbe essere temporanea.

• Eventualmente, industrie in fase di prototipazione: l'acquisto di un tornio usato consente di effettuare prove e messa a punto internamente, e se la produzione in serie viene confermata, si potrà investire in un nuovo tornio in un secondo momento.
