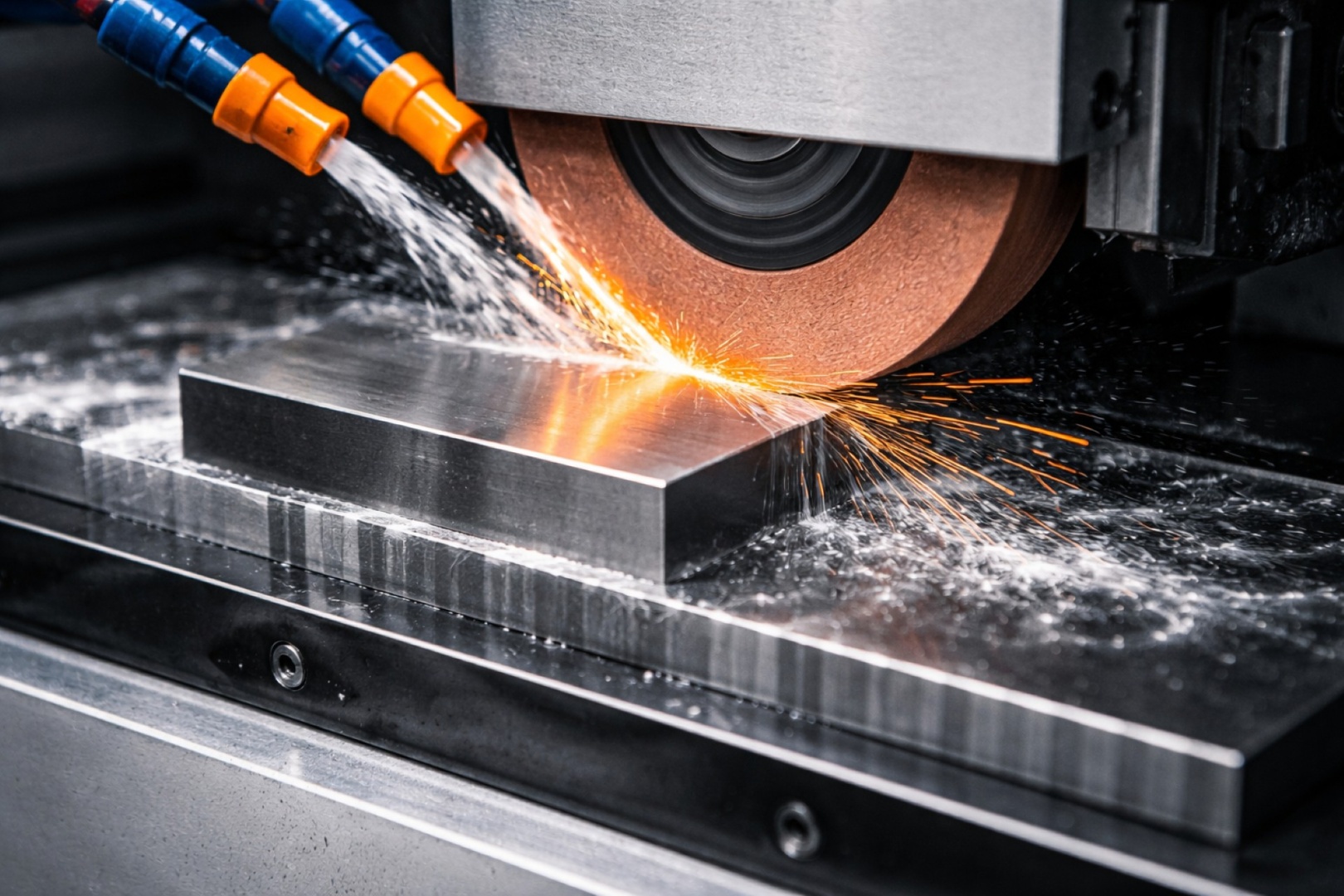

Nel campo della lavorazione meccanica, si parla di materiali duri quando la durezza, la resistenza al graffio e la limitata deformazione plastica rendono tornitura e fresatura sempre meno efficaci o poco convenienti dal punto di vista economico.


È il caso di materiali duri lavorazione come gli acciai temprati oltre 45–50 HRC, gli HSS acciaio rapido rettifica, il metallo duro carburo cementato WC-Co, le ceramiche tecniche lavorazione e i nitruri Si₃N₄ AlN rettifica. In questi contesti, le rettifiche non è una semplice finitura, ma spesso il processo decisivo per ottenere geometrie precise, qualità superficiale stabile e integrità del materiale.

La vera tolleranza micrometrica definizione non dipende solo dal controllo numerico. La precisione micronica nasce da un sistema completo: macchina, mola, parametri di processo, controllo termico e metrologia coerente. In altre parole, anche con cnc macchine utensili evolute o con una rettificatrice CNC di alto livello, il micron non si imposta soltanto nel programma: si costruisce con stabilità, misura e correzione continua. È proprio qui che la rettifica moderna fa la differenza, sia su impianti nuovi sia nel contesto di vendita macchine utensili usate e macchine CNC usate ben qualificate.



Riferimenti: ISO 230-2, ISO 230-3, Malkin & Guo, Grinding Technology (2008), Rowe, Principles of Modern Grinding Technology (2014).




La macchina utensile: fondamento della precisione micrometrica

Nella rettifica CNC, il limite reale non è il controllo numerico ma la stabilità complessiva del sistema macchina. La rigidità macchina utensile precisione, la qualità della cinematica e il controllo delle perturbazioni (termiche e dinamiche) determinano direttamente la capacità di mantenere una precisione micronica costante nel tempo. Anche le migliori macchine rettificatrici o una rettificatrice cilindrica CNC ad alte prestazioni non possono compensare una struttura instabile o mal qualificata.





Rigidità, cinematica e risoluzione degli assi

La rigidità e cinematica rappresentano il primo livello di controllo della precisione. La risoluzione visualizzata dal CNC non corrisponde alla reale risoluzione asse rettifica CNC utilizzabile in produzione. Giochi meccanici, isteresi e micro-deformazioni riducono significativamente la precisione effettiva.

L’adozione di guida idrostatica rettificatrice o guide a rulli di alta precisione, abbinate a motori lineari diretti, consente di minimizzare attriti e discontinuità di movimento. Questo si traduce in una riduzione degli errori di forma, in particolare circolarità cilindricità errore macchina, critici nelle lavorazioni in tondo su componenti di alta precisione.

La qualificazione delle prestazioni assi deve essere eseguita secondo ISO 230-2 posizionamento macchina, che definisce metodi per valutare accuratezza e ripetibilità. Questo è particolarmente rilevante sia per macchine nuove sia nel contesto di CNC usato, dove la verifica reale delle prestazioni è essenziale.



Controllo termico: il fattore più sottovalutato

Il controllo termico è spesso il principale fattore limitante nella rettifica di precisione. La dilatazione termica struttura macchina, delle viti, del mandrino e persino del fluido di processo genera una deriva termica rettifica continua.

Un semplice gradiente di 1 °C su 300 mm di acciaio può generare uno scostamento di circa 3,5 µm, incompatibile con qualsiasi tolleranza micrometrica definizione. Questo fenomeno rende fondamentale la stabilizzazione termica macchina utensile.


Le buone pratiche includono:

• qualifica secondo qualifica macchina ISO 230-3 per le deformazioni termiche
• cicli di preriscaldamento macchina
• strategie di compensazione termica CNC integrate

Questi aspetti sono cruciali non solo per impianti nuovi ma anche per macchine cnc usate o centro di lavoro cnc usato, dove la gestione termica può variare sensibilmente.



Sensori di processo e correzione in-process

L’integrazione di sistemi di misura direttamente durante la lavorazione è oggi un elemento chiave della capabilità processo rettifica. Il calibro in-process rettifica consente di misurare il pezzo durante la lavorazione, chiudendo il loop tra macchina, processo e metrologia.

Allo stesso modo, il sensore emissione acustica rettifica e il monitoraggio processo rettifica permettono di rilevare eventi critici come contatto mola-pezzo, usura o instabilità dinamiche. Questi dati alimentano sistemi di correzione in-process usura mola, evitando derive dimensionali senza smontare il pezzo.

Un altro elemento determinante è l’equilibratura mola mandrino, spesso automatica, che riduce vibrazioni forzate e migliora la qualità superficiale, limitando ondulazioni e difetti tipici della rettifica ad alta velocità.

Queste tecnologie sono oggi integrate sia su rettificatrice universale moderne sia su soluzioni più specifiche come rettificatrici cilindriche a CNC o sistemi di rettifica interni esterni.

Nel caso della rettifica tangenziale su superfici piane, macchine come l’Okamoto ACC42 SA-IQ rappresentano un riferimento per applicazioni ad alta precisione e stabilità di processo.



Mole e ravvivatura: il binomio decisivo per mantenere il micron

Nella rettifica CNC, la scelta dell’abrasivo determina il potenziale del processo, mentre la ravvivatura ne garantisce la ripetibilità. Anche con una rettificatrice CNC altamente performante, una mola non correttamente selezionata o condizionata compromette direttamente la precisione micronica, l’integrità superficiale e la stabilità del processo.





Scegliere il superabrasivo giusto in base al materiale

La scelta abrasivo materiali duri segue una regola fondamentale: CBN per materiali ferrosi, diamante per materiali non ferrosi.

Il compatibilità CBN acciaio ferroso è essenziale per lavorazioni su acciai temprati e HSS acciaio rapido rettifica, dove il CBN garantisce stabilità termica e resistenza all’usura.
Al contrario, per il metallo duro carburo cementato WC-Co, le ceramiche e i nitruri, si impiega la mola diamantata carburo cementato, evitando reazioni chimiche e degrado precoce.

Per le ceramiche tecniche lavorazione, come allumina e zirconia, la combinazione diamante ceramica allumina zirconia è indispensabile per limitare difetti superficiali e danni strutturali.


Il tipo di legante gioca un ruolo altrettanto importante:

• il legante vetrificato rettifica offre elevata stabilità e ottima ravvivabilità
• il legante resinoso mola finitura è preferito nelle operazioni di finitura per la sua capacità di smorzamento

Le mole CBN vetroceramiche rappresentano spesso la soluzione più equilibrata per operazioni di accuratezza su acciai duri



Nel caso del materiale duro, la scelta dell’abrasivo è determinante per controllare i rischi di processi. Per gli acciai temprati e gli HSS acciaio rapido rettifica, l’utilizzo del CBN con legante vetrificato è raccomandato per limitare il rischio di bruciatura rettifica acciaio e trasformazioni metallurgiche indesiderate. Per il metallo duro carburo cementato WC-Co, si impiega una mola diamantata carburo cementato, prestando attenzione a microfessurazioni e tensioni residue rettifica.

Nelle ceramiche tecniche lavorazione come allumina e zirconia, il diamante è indispensabile per ridurre i danni subsuperficiali ceramica SSD. Infine, per i nitruri Si₃N₄ AlN rettifica, si utilizzano mole diamantate a grana fine per limitare la fessurazione subsuperficiale nitruro silicio e i difetti superficiali.





Ravvivatura: garantire geometria e capacità di taglio delle mole

La ravvivatura non serve solo a ripristinare la forma della mola, ma a controllarne la topografia attiva. La ripetibilità ravvivatura tolleranza è direttamente collegata alla stabilità dimensionale dei pezzi prodotti.

La ravvivatura mola CBN rotante con utensile rotativo offre maggiore coerenza rispetto a sistemi statici, soprattutto in produzione. Il rapporto tra velocità mola e utensile ( ravvivatura sincrona asincrona ) modifica la struttura superficiale delle mole e quindi:

• rugosità dei pezzi
• forze di taglio
• generazione di calore

L’utilizzo di un utensile di ravvivatura diamante adeguato è fondamentale per mantenere costante la qualità della mola nel tempo.

Un punto spesso trascurato è il criterio di ravvivatura mola produzione. Non dovrebbe essere basato su numero di pezzi o tempo, ma su indicatori reali come:

• aumento delle forze
• variazione della rugosità
• segnali dei processi

Questo approccio è essenziale per garantire stabilità anche su rettifiche a  ad alta produttività.





Usura, vetrificazione e intasamento: monitorare per anticipare

Durante la lavorazione, le mole subisce fenomeni complessi come:

• usura mola diamantata WC-Co
• intasamento loading
• vetrificazione glazing

Il glazing riduce la capacità di taglio e aumenta l’attrito, causando un incremento della temperatura nella temperatura zona rettifica. Questo è uno dei principali fattori di:

• bruciatura rettifiche acciaio
• difetti superficiali su materiale duro
• perdita di accuratezza

Per evitare questi problemi, è fondamentale implementare sistemi di monitoraggio vibrazionale mole e analisi delle forze dei processi. Questi strumenti permettono di rilevare precocemente il degrado delle mole e intervenire prima che si verifichino danni al pezzo.

Questo approccio è particolarmente critico nelle lavorazioni di rettifica in tondo e nelle applicazioni su rettificatrice interni/esterni, dove anche piccole variazioni si traducono in errori dimensionali significativi.



Parametri dei processi, termica e integrità superficiale

Nella rettifica CNC, la finestra dei processi non può essere definita solo per esperienza. Deve essere costruita su dati misurati e controllati. L’equilibrio tra energia, temperatura e interazione mola-pezzo determina direttamente la qualità finale, in particolare l’integrità superficiale e la stabilità della precisione micronica.



Energia specifica e rischi termici in funzione del materiale

La energia specifica rettifica è uno dei parametri più critici: tra il 60 e l’80% dell’energia generata viene dissipata sotto forma di calore nella zona di contatto.

Sugli acciai temprati e HSS acciaio rapido rettifica, un raffreddamento insufficiente può portare rapidamente alla bruciatura rettifica acciaio, con trasformazioni metallurgiche indesiderate (rinvenimento o ri-tempra locale). Questo compromette l’integrità superficiale rettifica HSS e genera tensioni residue.

Nel caso di ceramiche tecniche lavorazione e nitruri Si₃N₄ AlN rettifica, il rischio principale è la formazione di:

• danni subsuperficiali ceramica SSD
• fessurazione subsuperficiale nitruro silicio

Questi difetti non sono sempre visibili ma compromettono la resistenza meccanica del componente.

I parametri chiave da controllare sono:

• velocità pezzo (Vw), che influenza il tempo di contatto
• profondità di passata (ae)
• soprattutto la gestione termica e il raffreddamento

Il controllo della temperatura zona rettifica è quindi essenziale per mantenere la qualità del pezzo.



Lubrificazione efficace: dalla portata totale alla portata utile

Uno degli errori più comuni è considerare solo la portata della pompa. In realtà, ciò che conta è la portata utile rettifica, cioè la quantità di fluido che raggiunge realmente la zona di contatto.

A velocità elevate, le mole genera una barriera d'aria velocità che devia il fluido. Senza un corretto sistema di erogazione, gran parte del refrigerante non entra mai nel punto critico.

Per questo motivo, la progettazione dell’ugello raffreddamento rettifiche alta pressione è fondamentale:

• angolo corretto rispetto alla mola
• velocità del getto simile a quella periferica della mola
• sezione ottimizzata per evitare dispersioni

L’ottimizzazione del fluido da taglio rettifica ottimizzazione diventa quindi un fattore determinante della stabilità dei processi.

Il MQL rettifica materiale duro può essere utilizzato in alcune applicazioni, ma deve essere valutato attentamente: su mole porose può favorire l’intasamento mola loading, riducendo l’efficienza del taglio.

Questi aspetti sono cruciali su qualsiasi configurazione, dalla rettificatrice cilindrica alla rettificatrice tangenziale.

Per quanto riguarda la rettifica cilindrica CNC, modelli come la Studer S33, equipaggiata con controllo FANUC, sono stati sviluppati in diverse configurazioni per adattarsi a differenti industria e dimensioni dei pezzi, ad esempio con versioni da Studer S33 con una corsa 1000 mm e Studer S33 con una corsa 650 mm di distanza tra le punte.



Rilevamento e prevenzione delle bruciature (acciai e HSS)

Il controllo dell’integrità superficiale non può basarsi solo su ispezioni visive. Il controllo non distruttivo integrità è essenziale per garantire qualità e affidabilità.

Il metodo più consolidato è il rilevamento bruciatura Barkhausen rettifica, basato sull’analisi del rumore Barkhausen acciaio HSS temprato. Questa tecnica permette di identificare variazioni microstrutturali legate a fenomeni di bruciatura.

Il rilevamento bruciatura rettifica CND può essere utilizzato:

• in controllo finale
• oppure integrato direttamente in linea

Questo consente di rilevare difetti prima che il pezzo lasci la macchina, migliorando la capabilità processo rettifica e riducendo scarti e rilavorazioni.





Metrologia GPS: specificare, misurare e decidere al micron

Raggiungere e mantenere una precisione micronica nella rettifica cnc è impossibile senza un piano metrologico coerente. La misura non è solo una verifica finale: è parte integrante dei processi decisionale. Senza una corretta gestione della incertezza di misura tolleranze micron, il rischio è duplice: accettare pezzi fuori specifica o scartare componenti conformi.



Specificare correttamente nel sistema GPS

Una specifica incompleta o ambigua è una delle principali cause di non conformità e controversie industriali. Il sistema GPS (Geometrical Product Specifications) definito da GPS tolleranza geometrica ISO 1101 e dai ISO 8015 principi GPS stabilisce le regole fondamentali per definire correttamente le tolleranze.

Concetti chiave come:

• principio di indipendenza
• riferimenti (datum)
• condizioni di forma

sono essenziali per interpretare correttamente le tolleranze forma circolarità cilindricità.


Una specifica disegno tecnico micron deve essere coerente con la capacità reale dei processi e con i mezzi di misura disponibili. Questo è particolarmente critico nelle lavorazioni di rettifica cilindri o componenti prodotti su rettificatrice cilindrica.



Strumenti di misura adattati alla accuratezza micrometrica

Non tutti gli strumenti sono adatti al micron. Per il controllo di componenti cilindrici, la metrologia circolarità ISO 12181 e la cilindricità ISO 12180 misura richiedono strumenti dedicati.



Una CMM accuratezza micrometrica, anche performante, non sempre garantisce:

• risoluzione sufficiente
• filtraggio corretto delle forme

Per questo motivo, strumenti specifici sono indispensabili:

• profilometri per analisi di forma
• sistemi dedicati a circolarità e cilindricità
• profilometro a contatto rettifica per superfici funzionali

Per l’analisi della superficie:

• la rugosità ISO 21920 profilo sostituisce progressivamente ISO 1302
• la topografia 3D ISO 25178 superficie consente una visione più completa della funzionalità

Tecnologie avanzate come interferometria CSI misura superficie permettono di caratterizzare superfici a livello sub-micronico.

Questa coerenza tra specifica e misura è fondamentale, sia su macchine nuove sia su produzioni derivanti da rettificatrici per interni usate o rettifiche per esterni usate.



Regole di decisione e incertezza: ISO 14253-1

Quando la tolleranza è dello stesso ordine di grandezza dell’incertezza, la decisione di conformità diventa critica. La norma ISO 14253-1 decisione conformità introduce il concetto di guard band metrologia micron, ovvero zone di sicurezza per ridurre il rischio decisionale.

La regola decisione accettazione rifiuto non si basa più solo sul valore misurato, ma integra l’incertezza. Questo approccio è essenziale nelle lavorazioni di alta precisione.

Un indicatore chiave è il rapporto:

• incertezza / tolleranza ≤ 1/4

Se questo criterio non è rispettato, è necessario migliorare il sistema di misura o rivedere i processi.

Questo impatta direttamente la capabilità processo rettifica, soprattutto su componenti prodotti tramite rettificatrici cilindriche a controllo numerico, rettificatrice per interni o sistemi di rettifica per esterni.





Processo di lavorazione e controllo della precisione micronica

La rettifica su materiali duri non è un semplice processo, ma un sistema integrato.


Il percorso minimo per garantire una tolleranza micrometrica definizione affidabile include:

• qualificazione della macchina secondo ISO 230-2 posizionamento e qualifica ISO 230-3
• corretta scelta abrasivo materiali duri
• strategie di ravvivatura ripetibili e monitorate
• ottimizzazione della portata utile rettifica e del raffreddamento
• piano metrologico conforme a GPS tolleranza geometrica ISO 1101 e ISO 14253-1 decisione conformità

In questo contesto, anche soluzioni come CNC usato, se correttamente qualificate, possono raggiungere livelli di prestazione elevati, a condizione di controllare l’intero sistema processo.

In un contesto industriale sempre più esigente, la rettifica si inserisce in un processi di lavorazioni più ampio, dove ogni fase deve essere perfettamente controllata.

La mola stessa può essere considerata come un utensile da taglio, soggetto a fenomeni termici complessi legati all’alta temperatura nella zona di contatto. Inoltre, la rettifica non è isolata ma si integra con altre tecnologie, come i torni a , all’interno di processi di produzione sempre più ottimizzati. In questo scenario, l’utilizzo di sensori avanzati e sistemi di controllo evoluti diventa fondamentale per garantire stabilità, qualità e ripetibilità nel tempo.
