Venduto

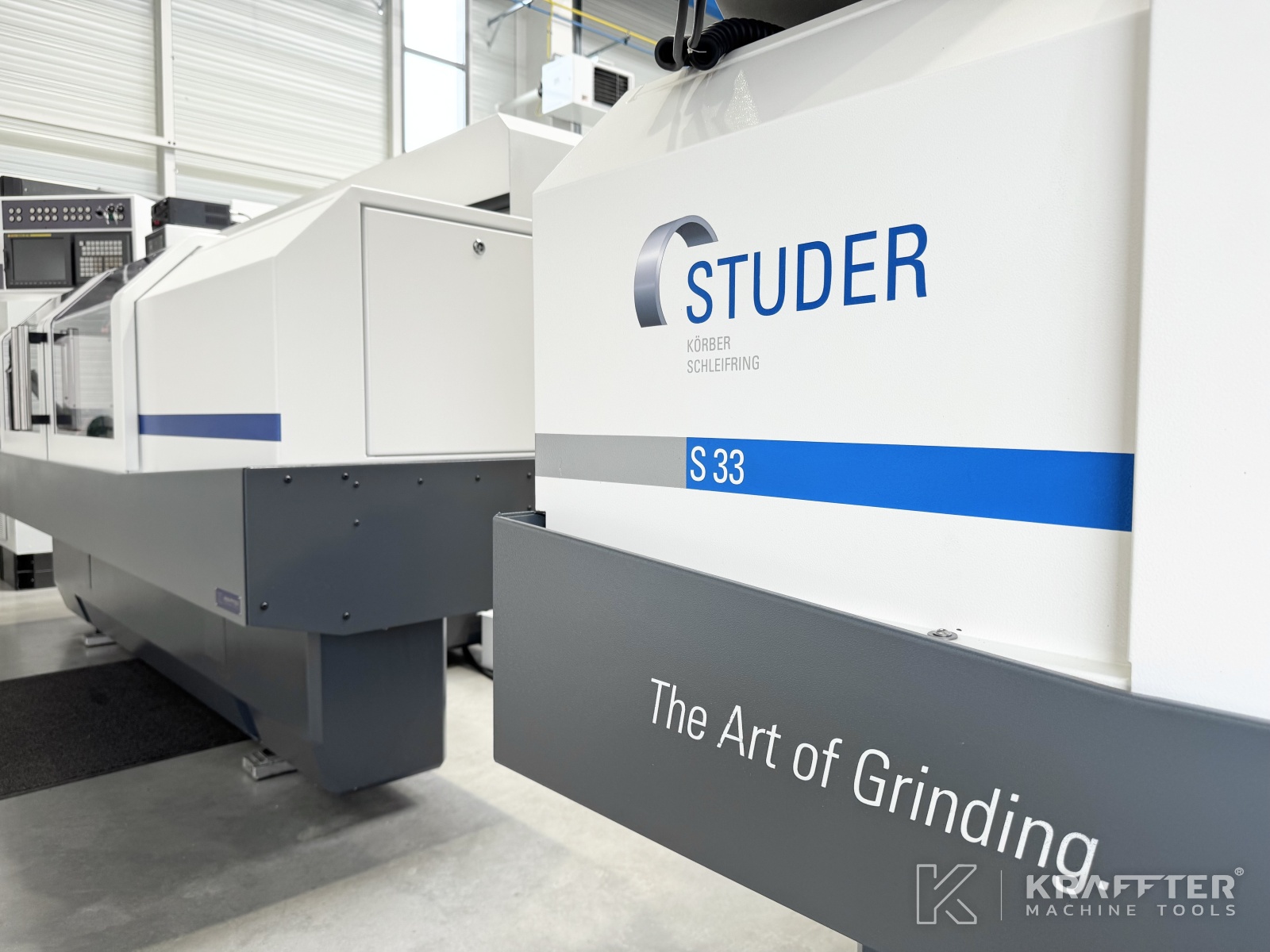

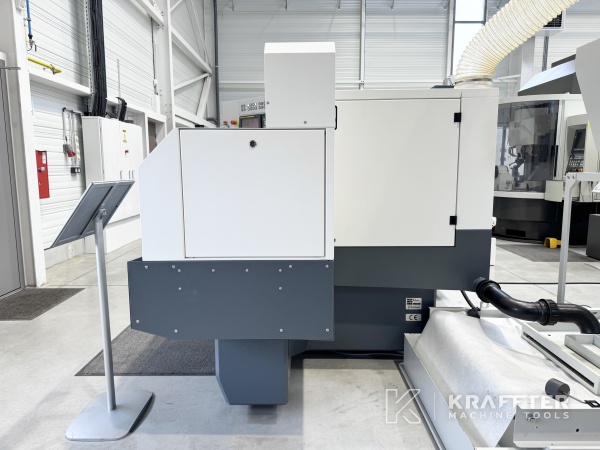

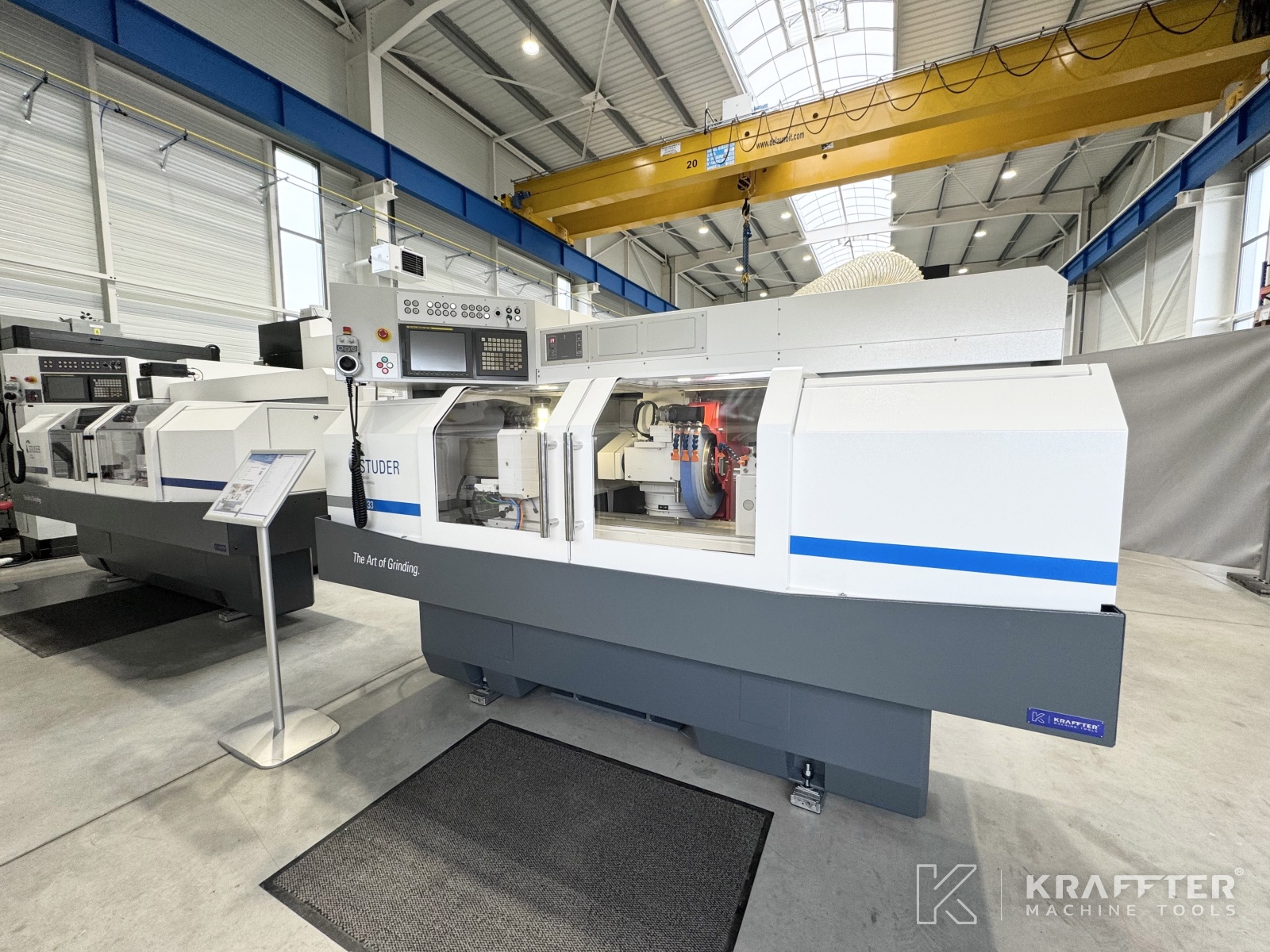

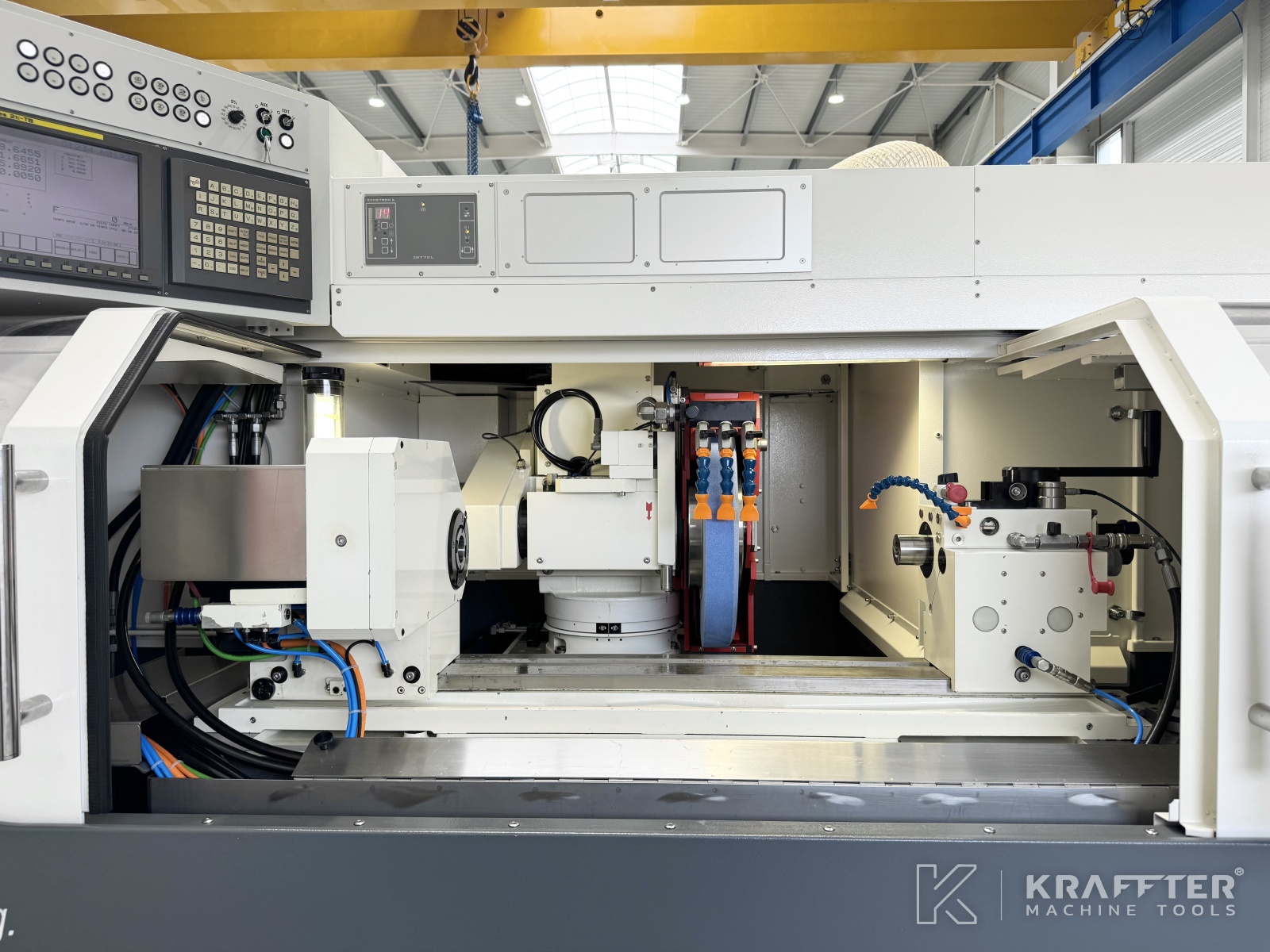

Tipo di macchina: Rettificatrice cilindrica CNC
Marca : STUDER
N° de stock: 90177
Modello : S33
Anno : 2008
Posizione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche

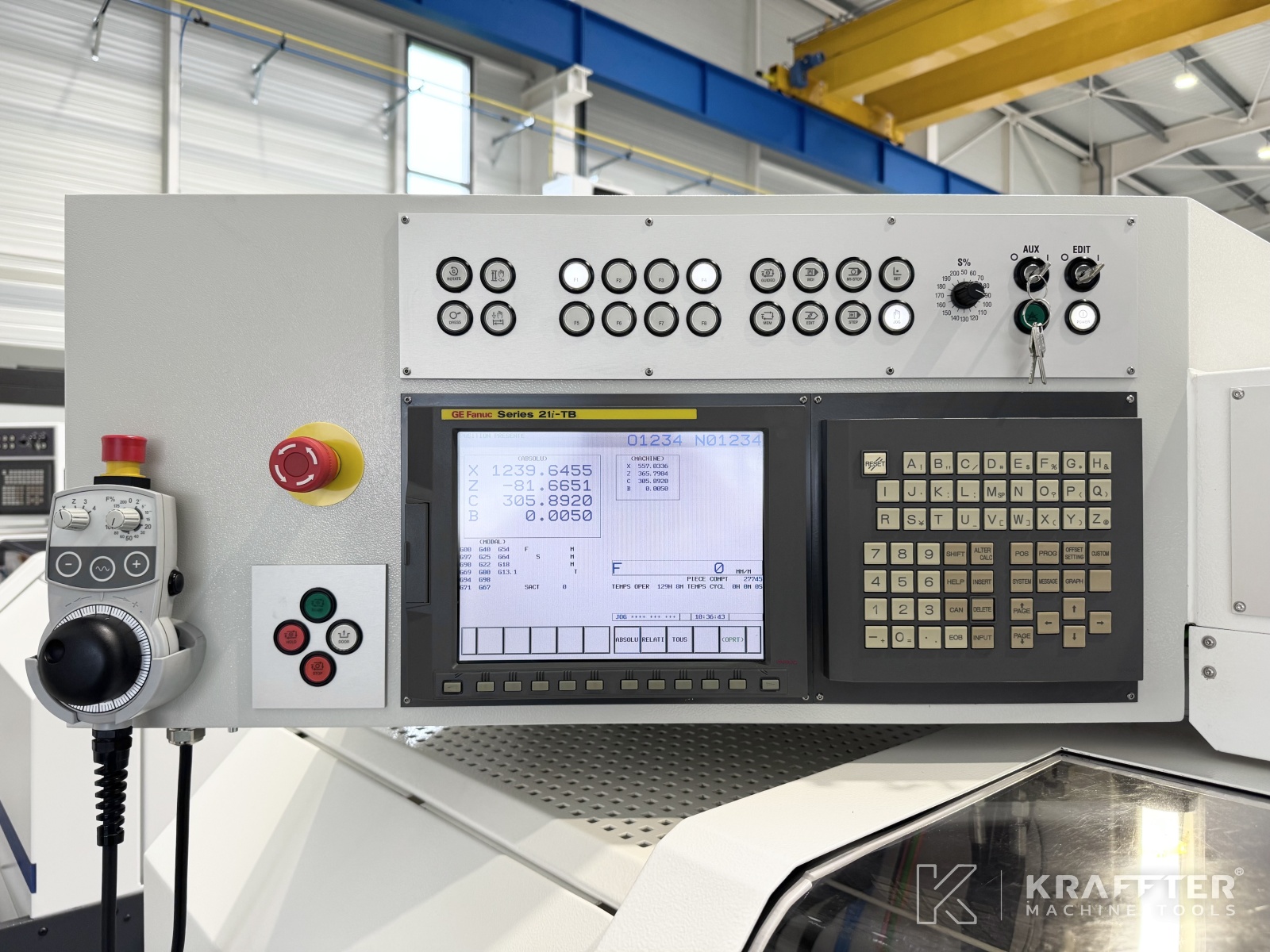

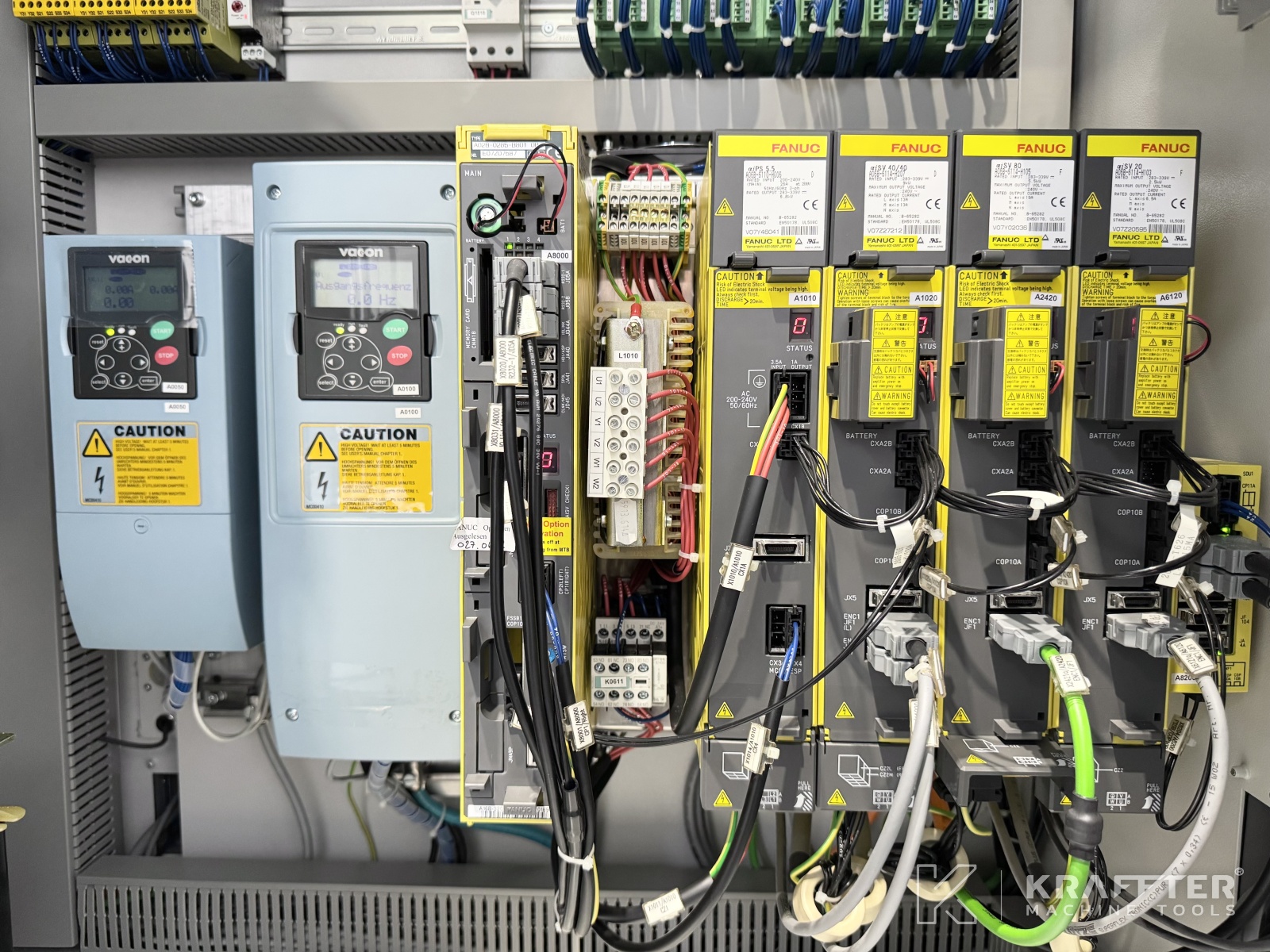

Tipo di CN
FANUC 21i-TB
Versione del software installata
StuderGrind
Distanza tra punte
650 [mm]
Altezza delle punte
175
Corsa dell'asse X
285 [mm]
Velocità minima corsa dell'asse X
0.001 [mm/min]
massima velocità Corsa dell'asse X
5000 [mm/min]
Risoluzione dell'asse X
0.0001 [mm]
Corsa dell'asse Z
800 [mm]
Velocità minima corsa dell'asse Z
0.001 [mm/min]
Velocità massima corsa dell'asse Z
10000 [mm/min]
Risoluzione dell'asse Z
0.0001 [mm]
Corsa angolare dell'asse B
-15 [°] / +195 [°]
Precisione di indicizzazione dell'asse B
Hirth 1 [°]

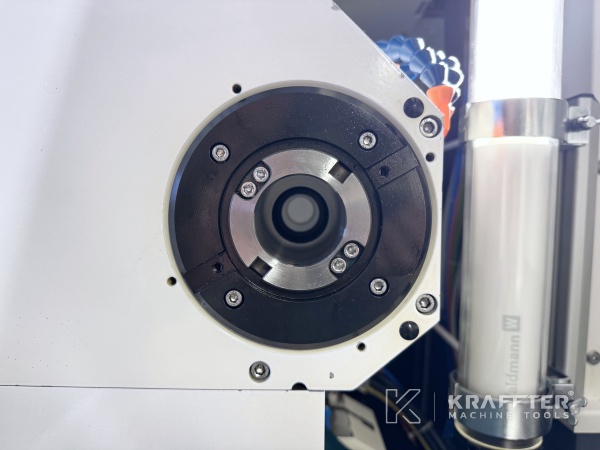

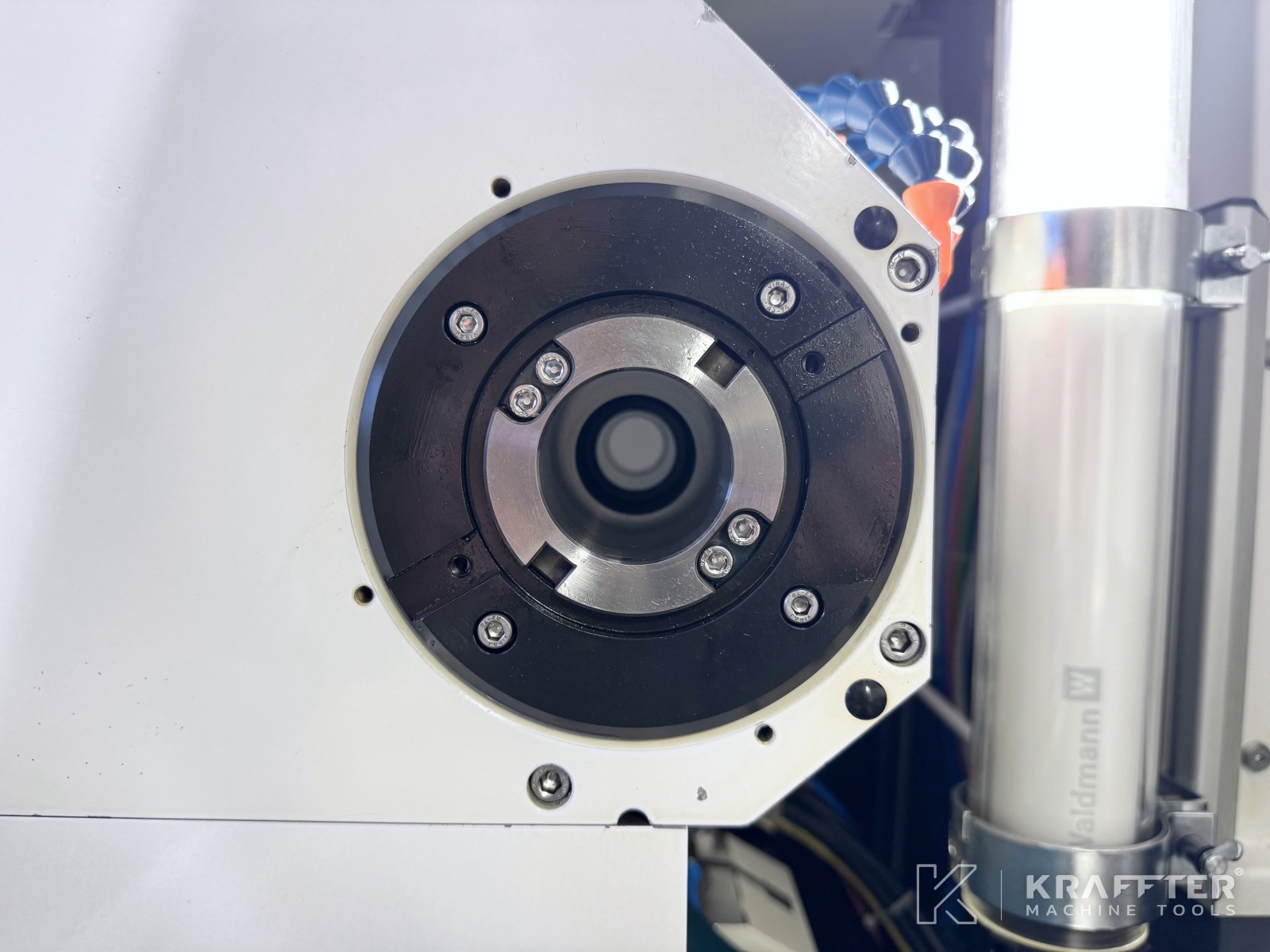

Naso del mandrino portapezzo
MT5
Velocità minima mandrino porta pezzo
1 [giri/min]
Massima velocità mandrino portapezzo
1500 [giri/min]
Peso massimo ammesso testa portapezzo tra le punte
80 [Kg]
Cono della contropunta
MT3
Corsa manicotto della contropunta
35 [mm]
Diametro guaina contropunta
50 [mm]
Regolazione fine della contropunta
+/- 40 [mm]
Orario di lavoro
2452 [h]
Tensione di alimentazione
400 [V]
Potenza installata
20 [kVA]
Peso
4000 [Kg]
Ulteriori informazioni

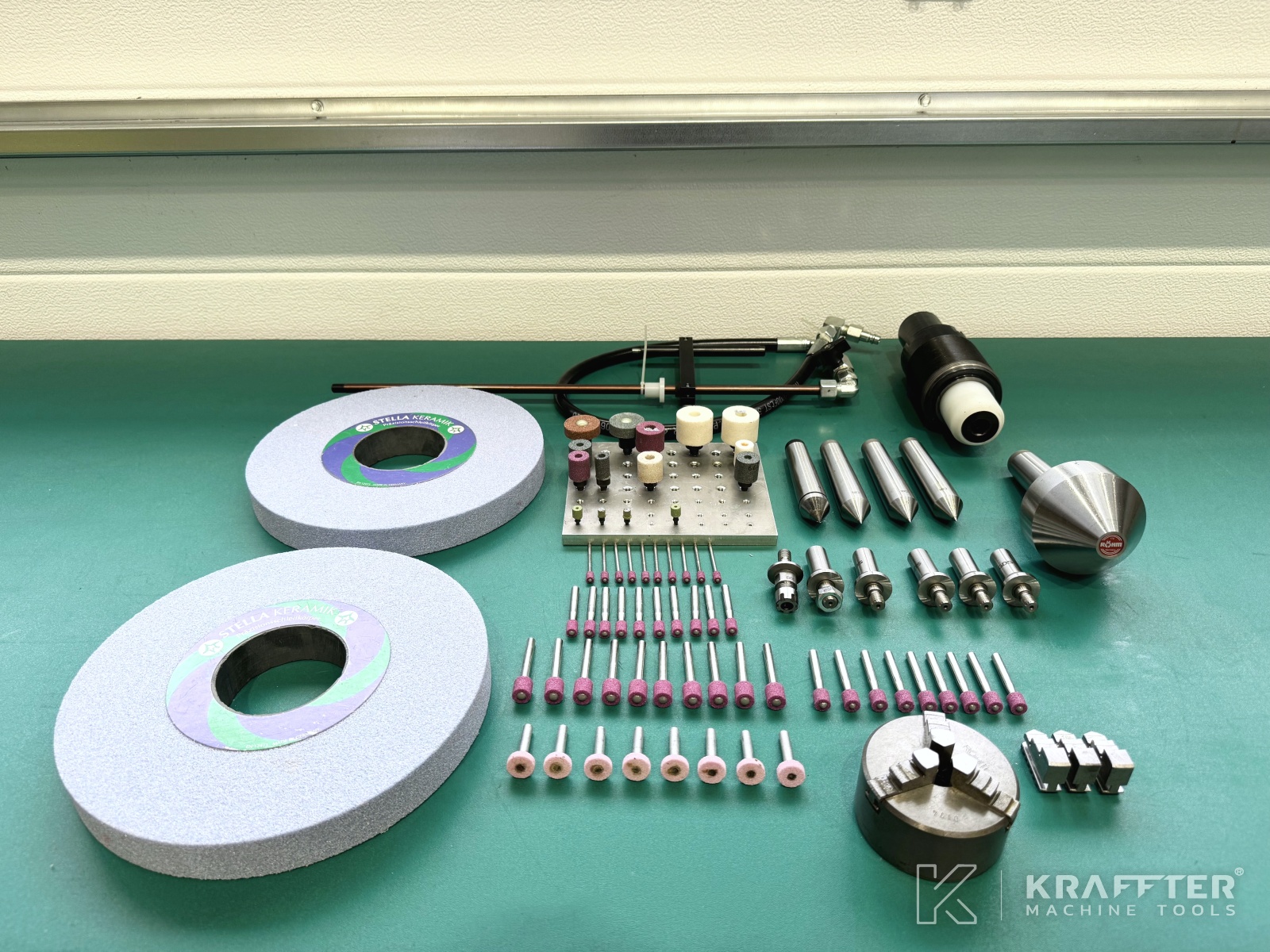

INCLUDED EQUIPMENT:
-
x1 CD-ROM with STUDER Grind software to be installed on a PC
-
x1 STUDER Thread license
-
x1 STUDER Profil license
-

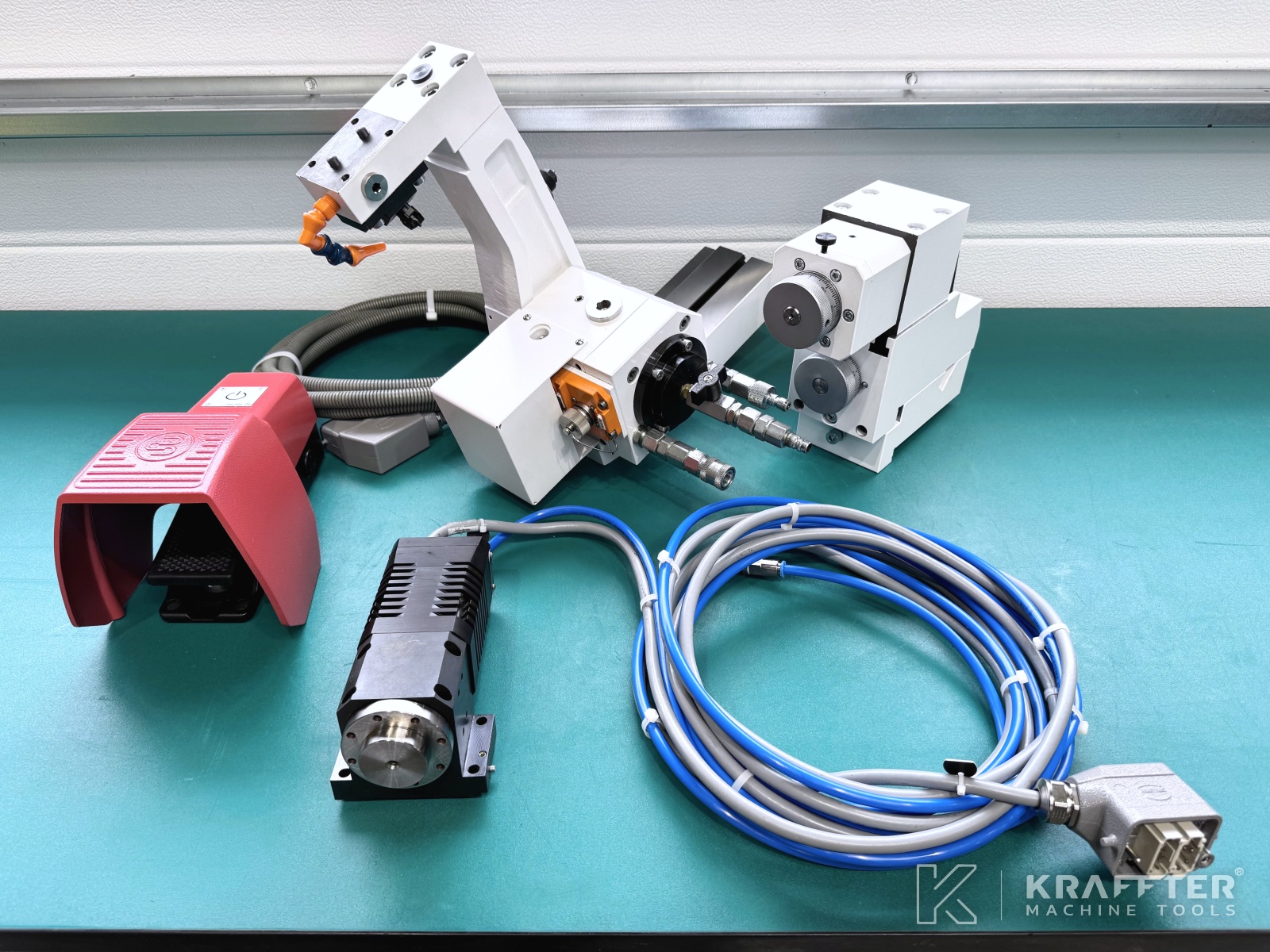

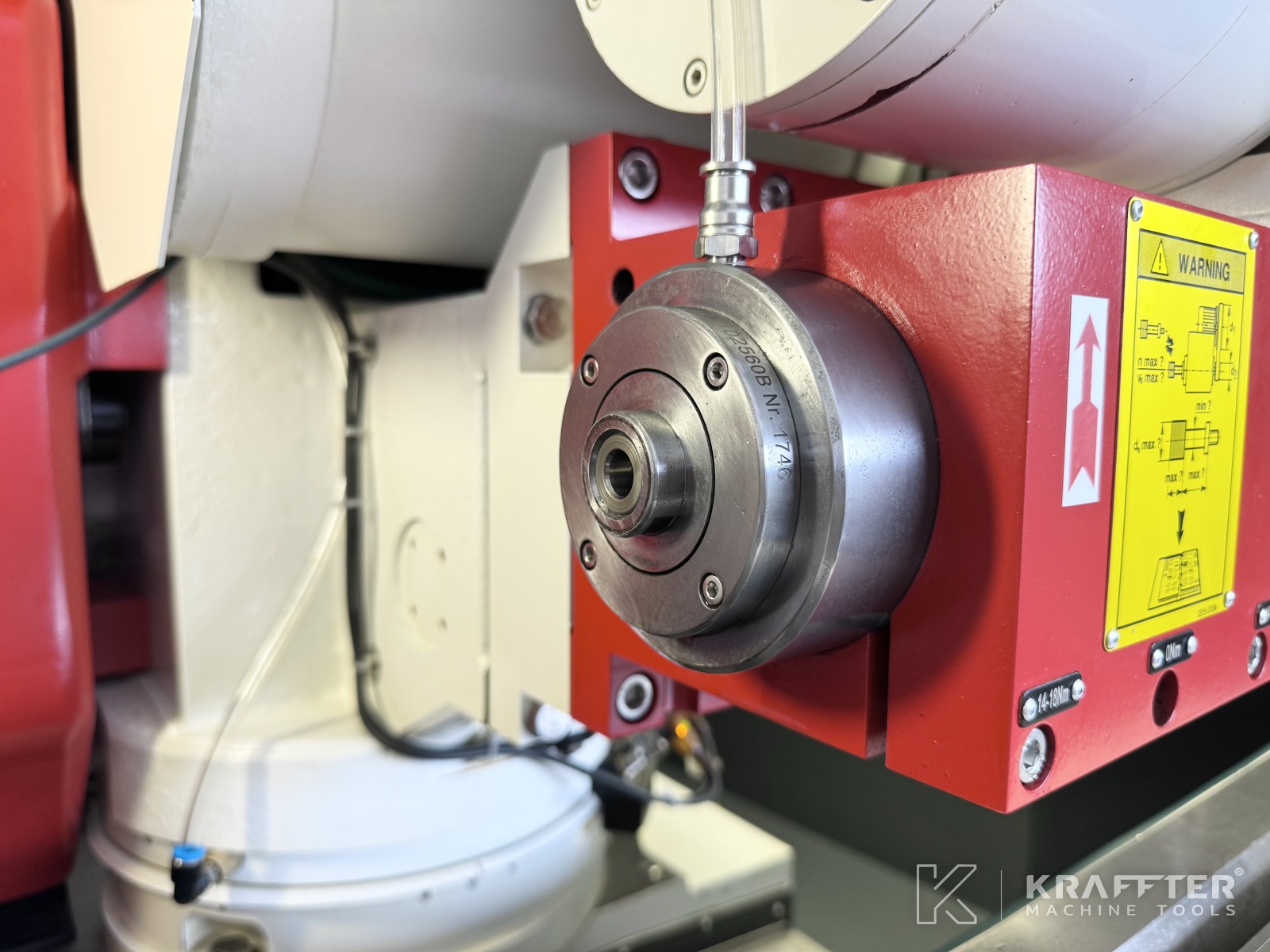

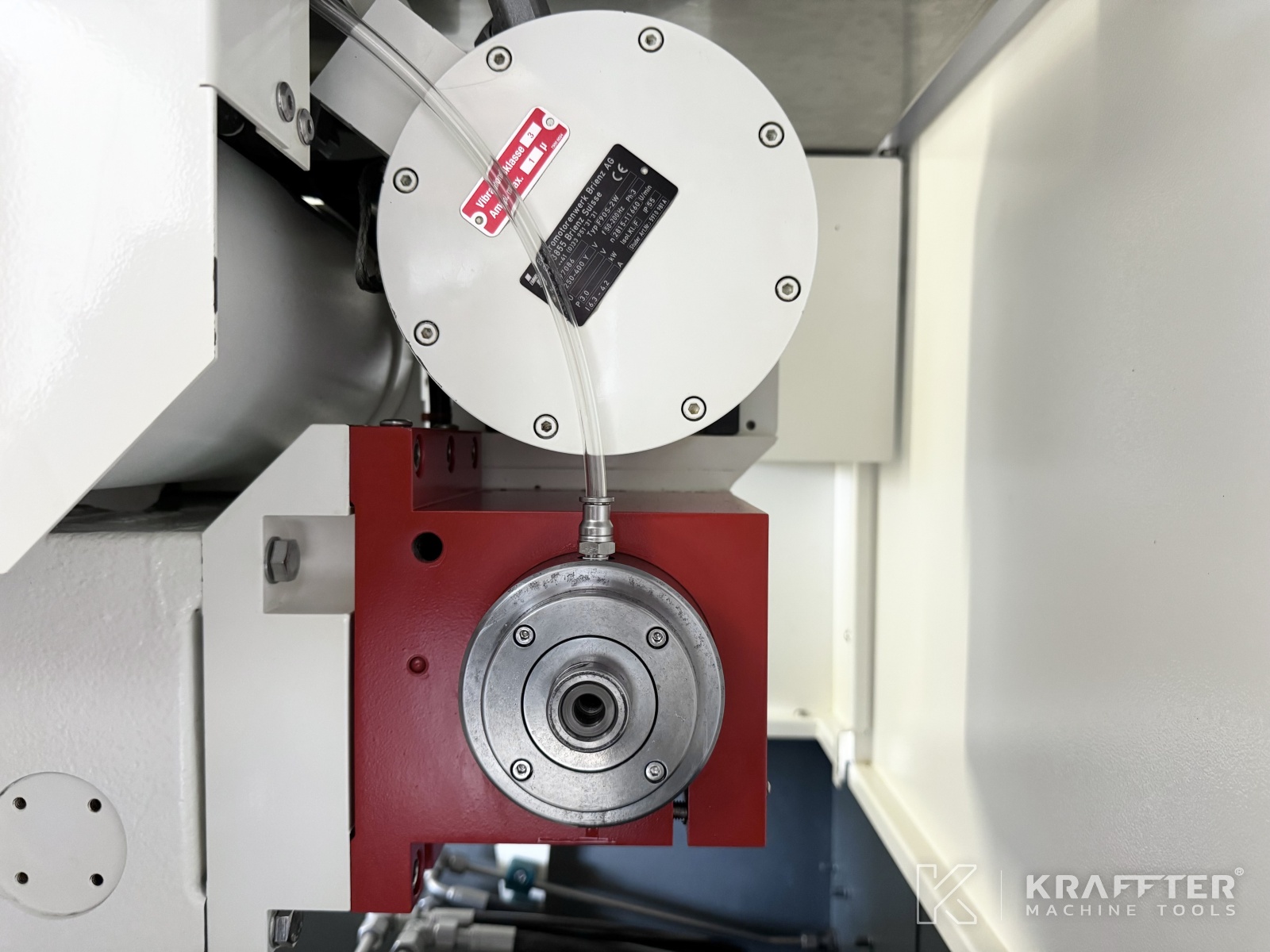

x1 internal grinding spindle type 102560B – speed: 60,000 [rpm]
-
x9 internal grinding wheel arbors
-

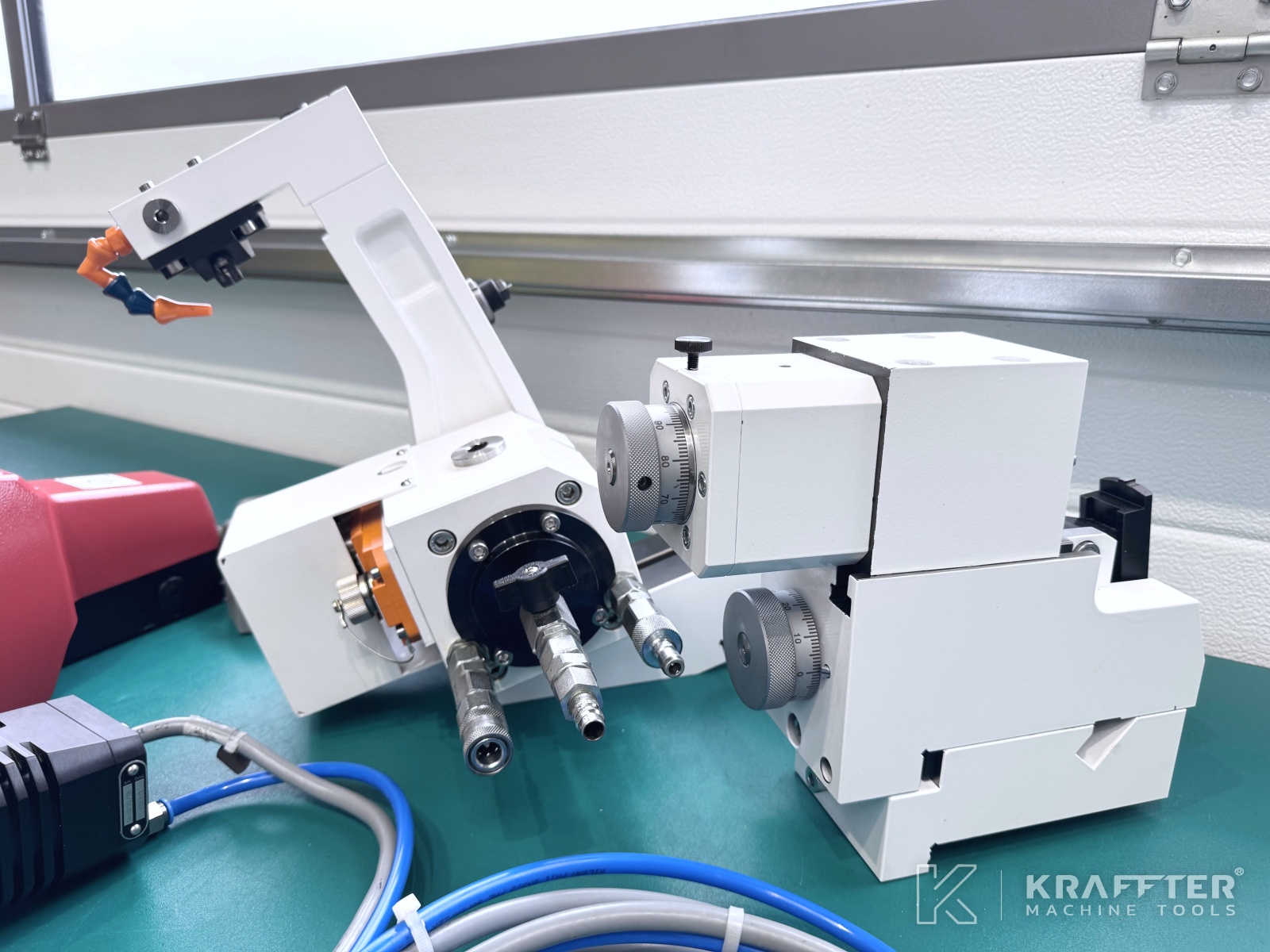

x1 hydraulic swiveling dressing attachment
-
x1 fixed dressing unit mounted on the table
-
x1 rotating wheel dressing unit (electrical)
-

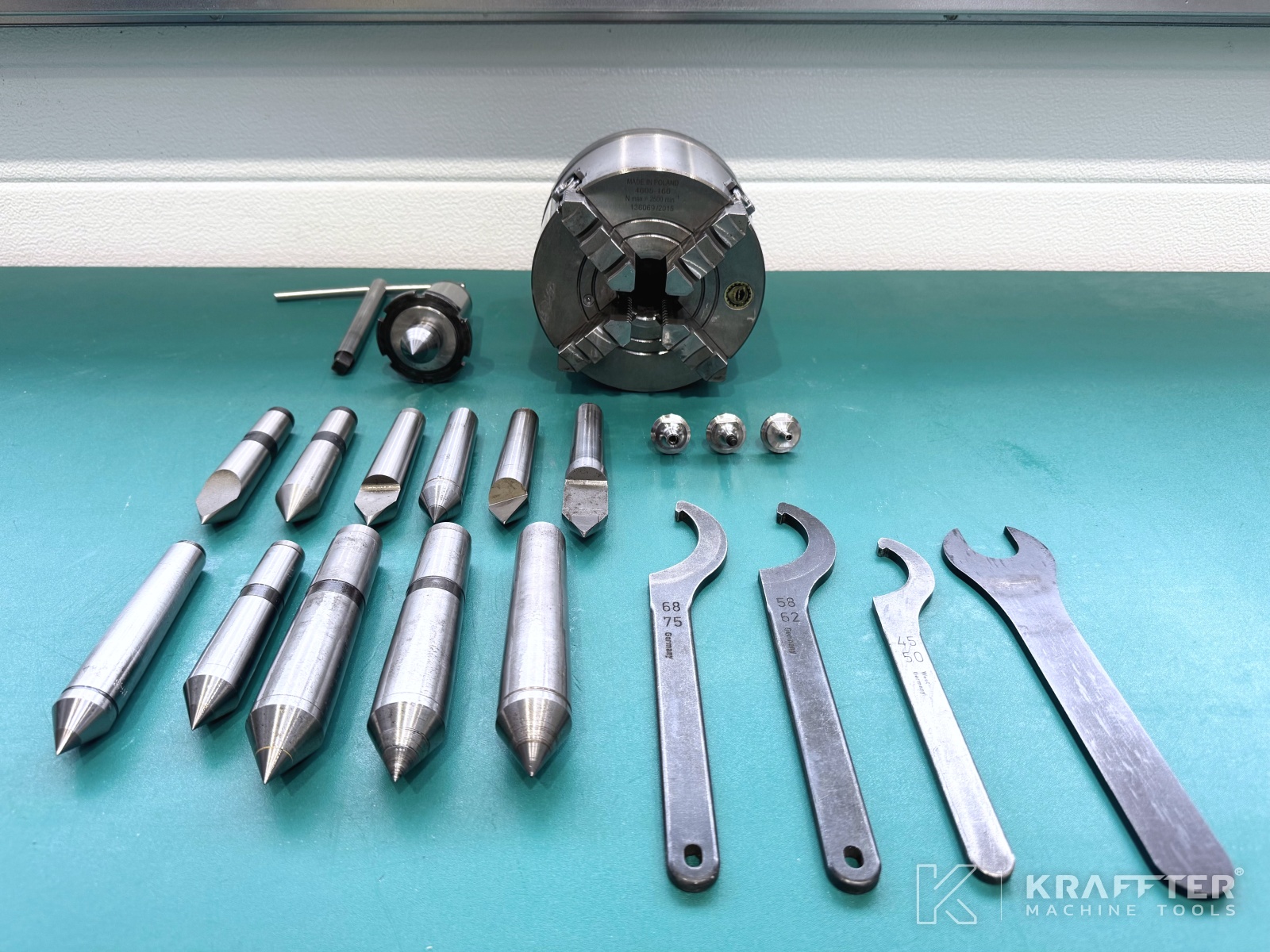

x1 4-jaw chuck Ø170 [mm] - MT5
-
x3 sets of hard jaws
-

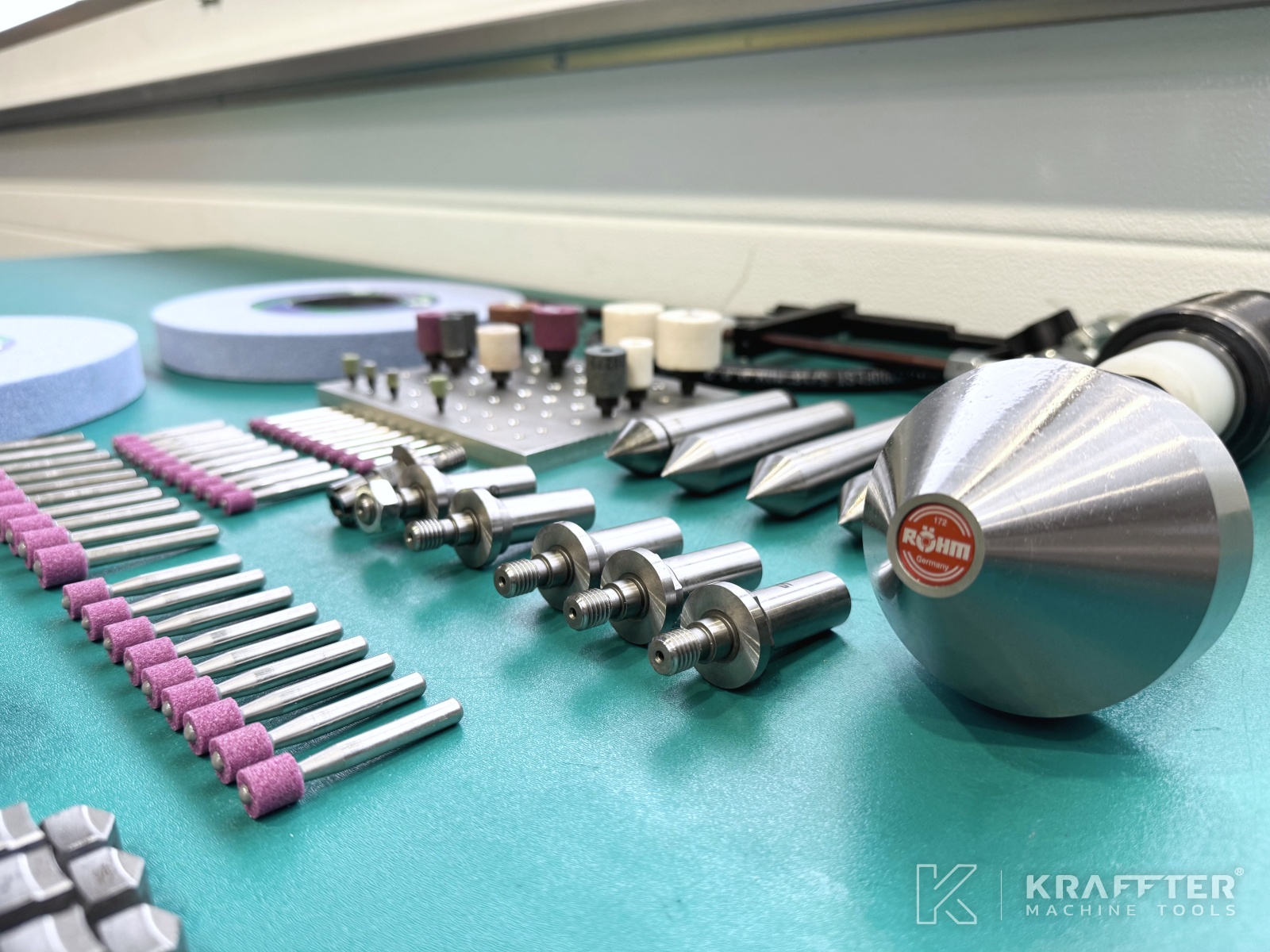

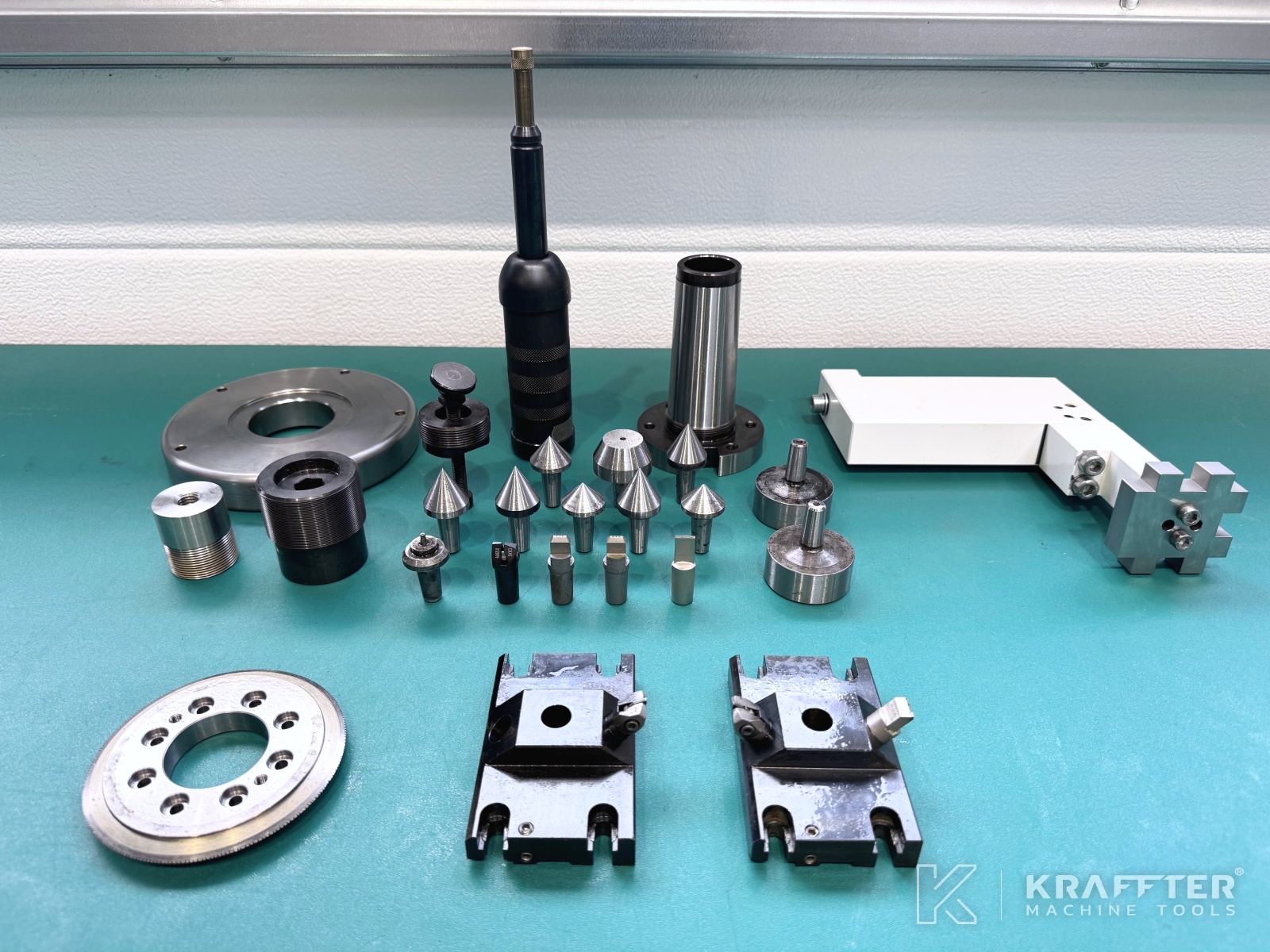

x11 full centres
-
x4 half-centres
-
x1 RÖHM blunt centre
-
x1 2-point steady rest
-
x62 internal grinding wheels
-

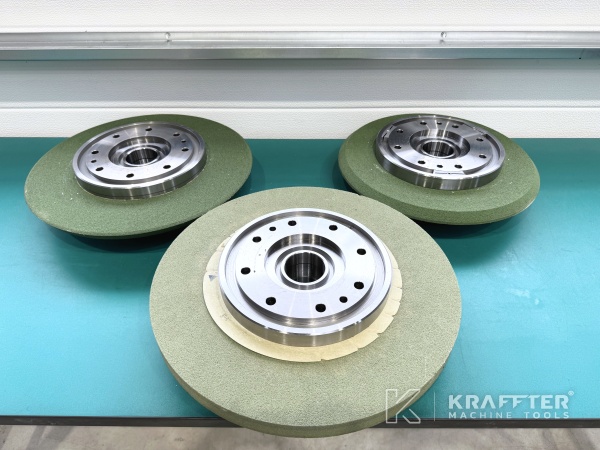

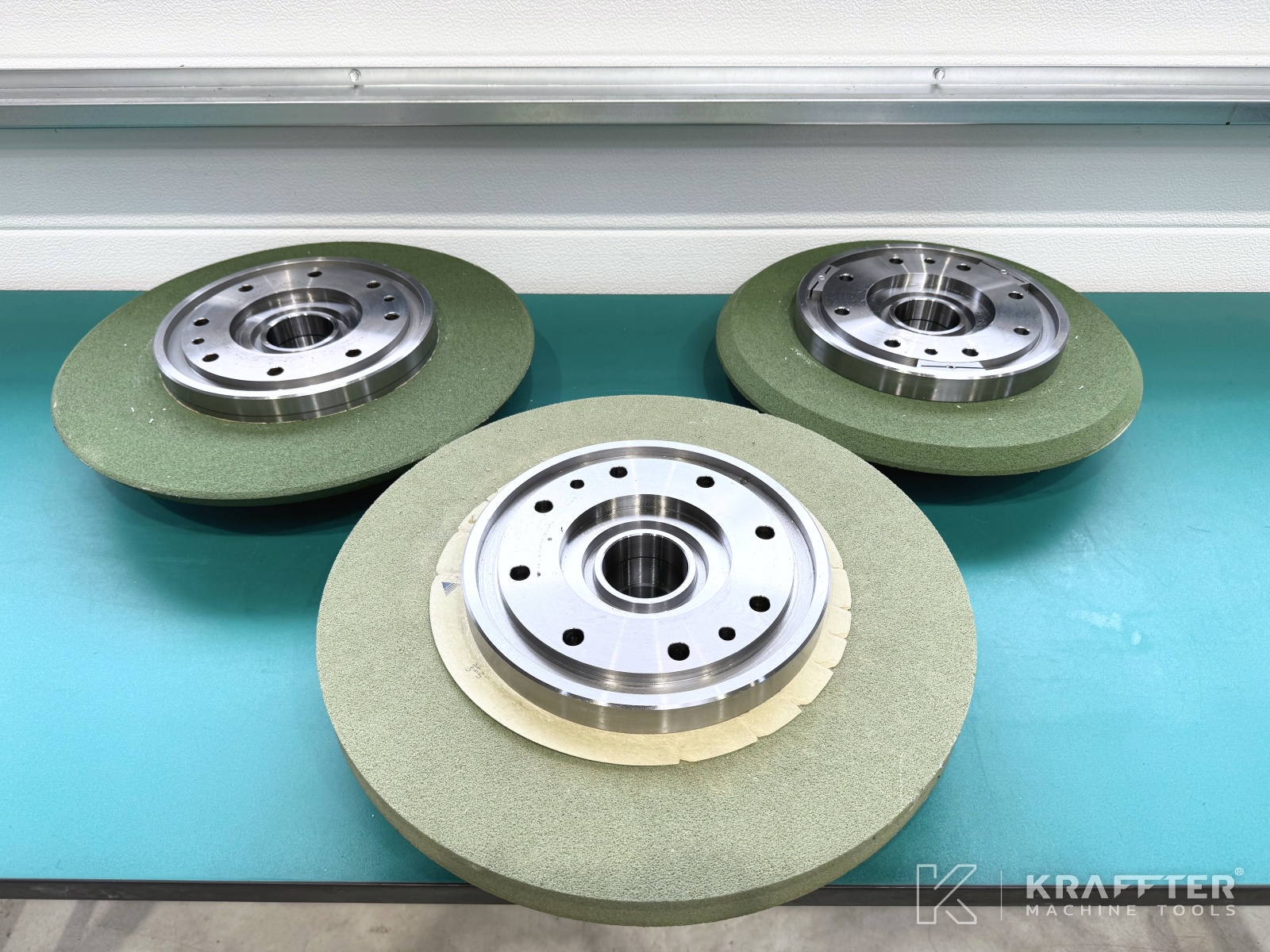

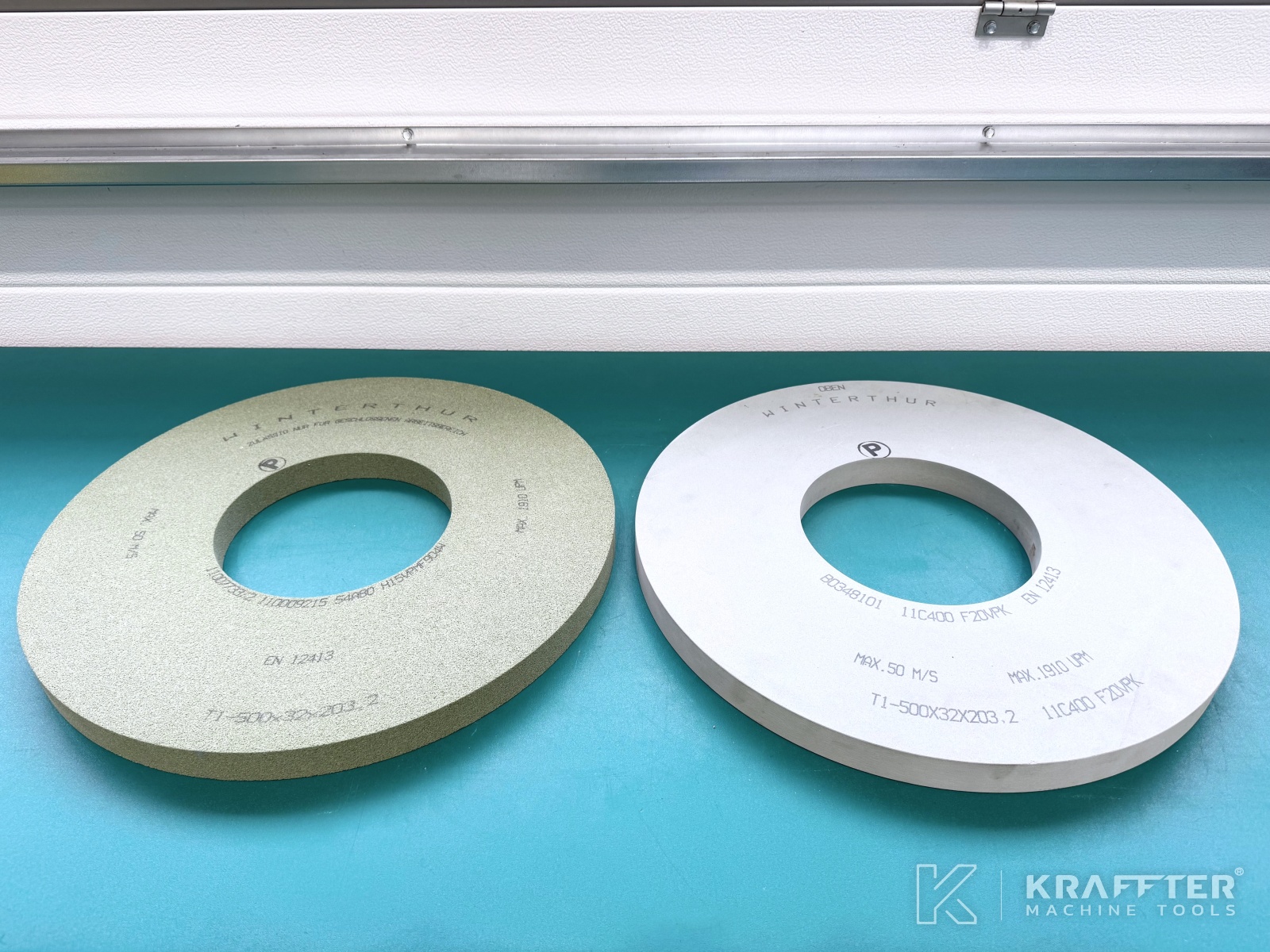

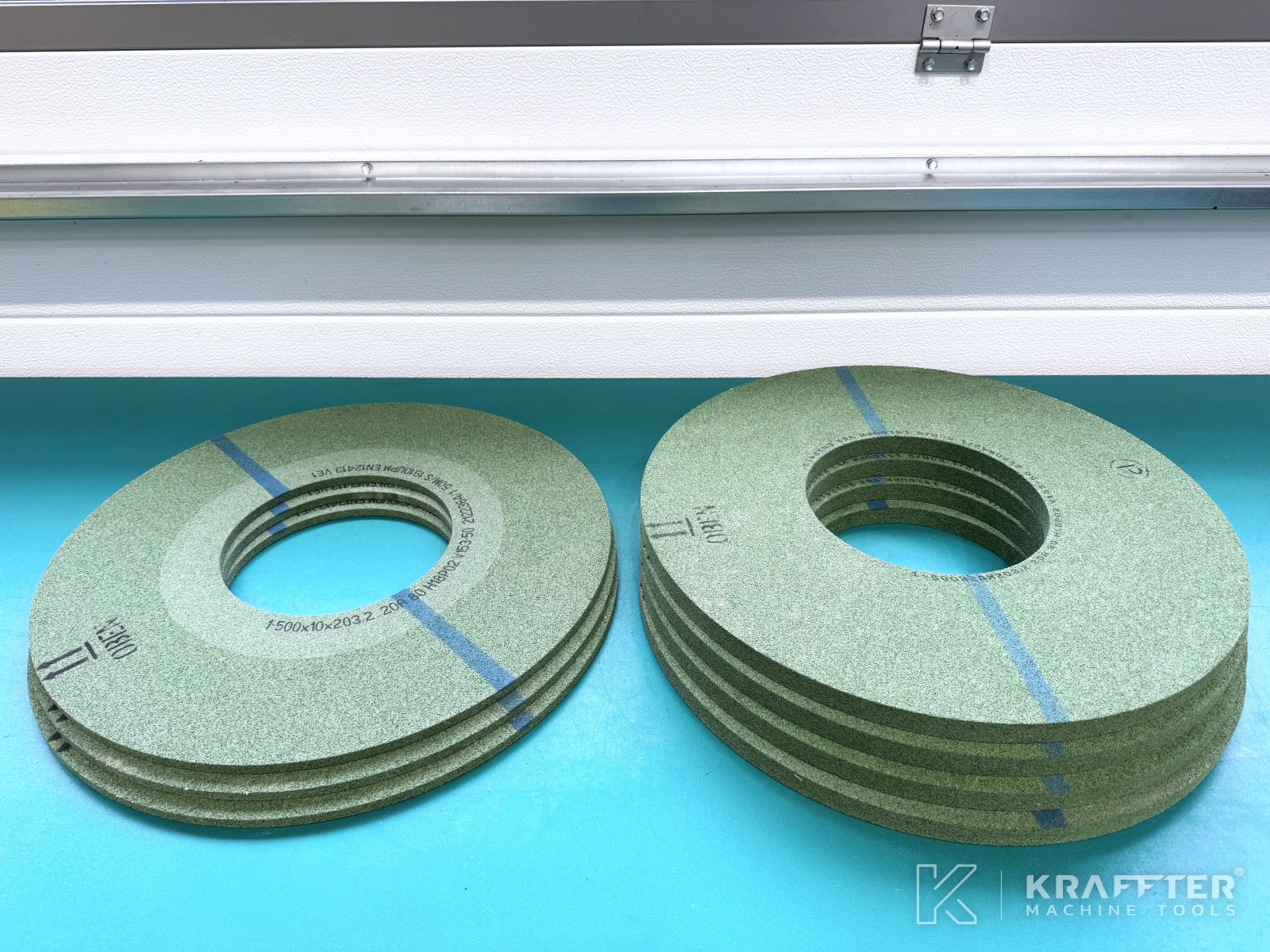

x10 external grinding wheels
-
x7 service keys
-
x1 pneumatic tailstock lift
-
x1 pneumatic upper-table lift
-

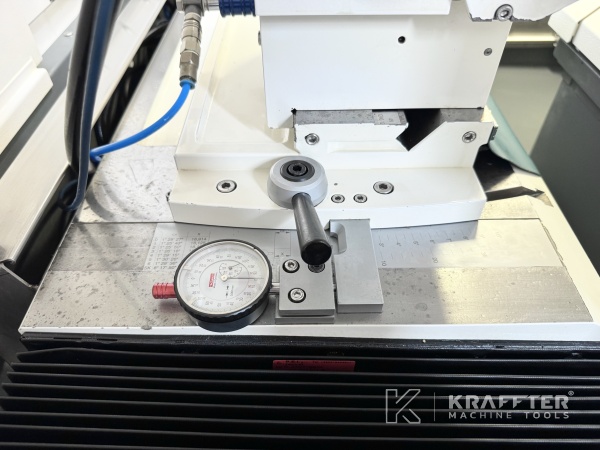

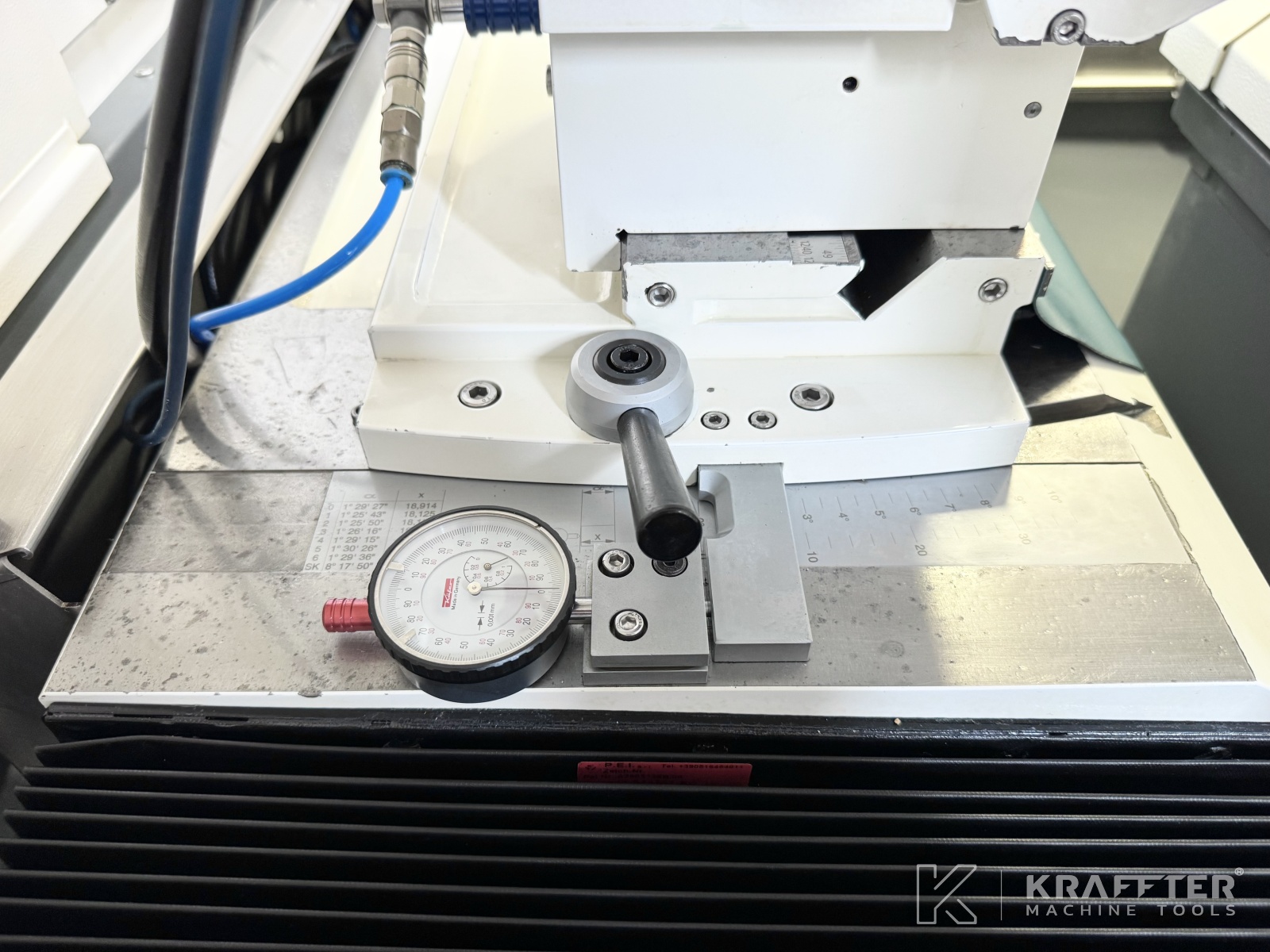

x1 longitudinal slide with rotary table - swiveling up to 8.5 [°]
-

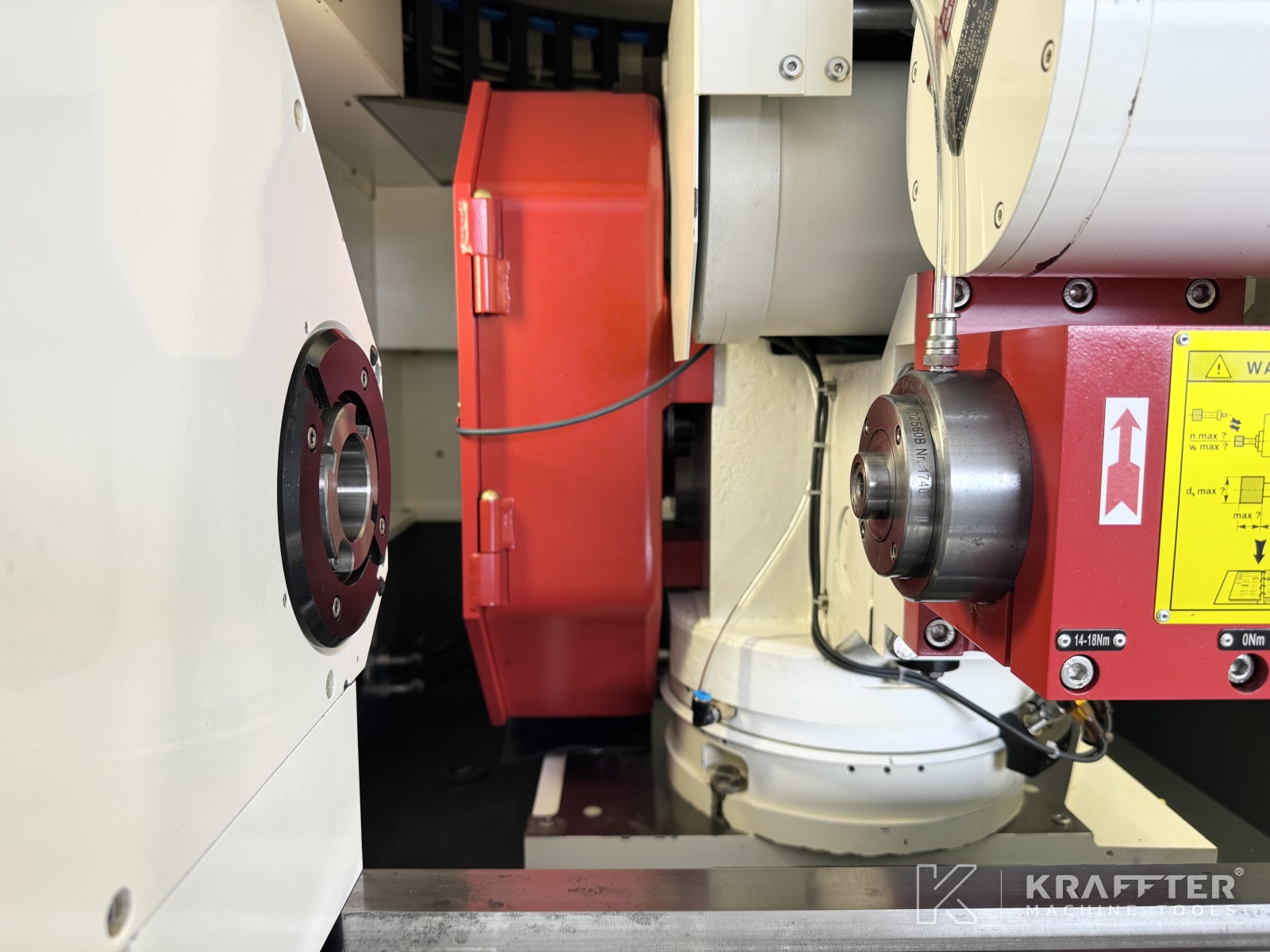

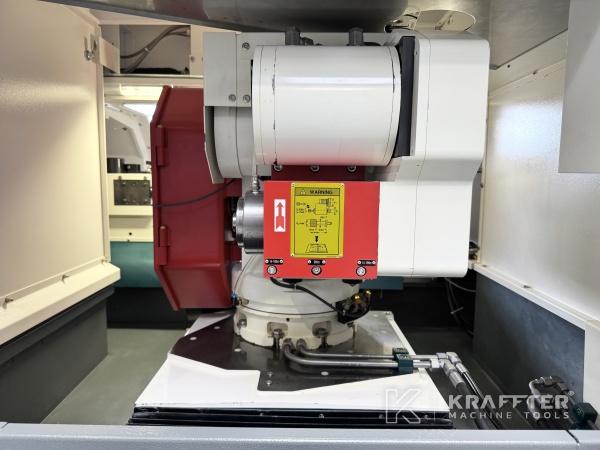

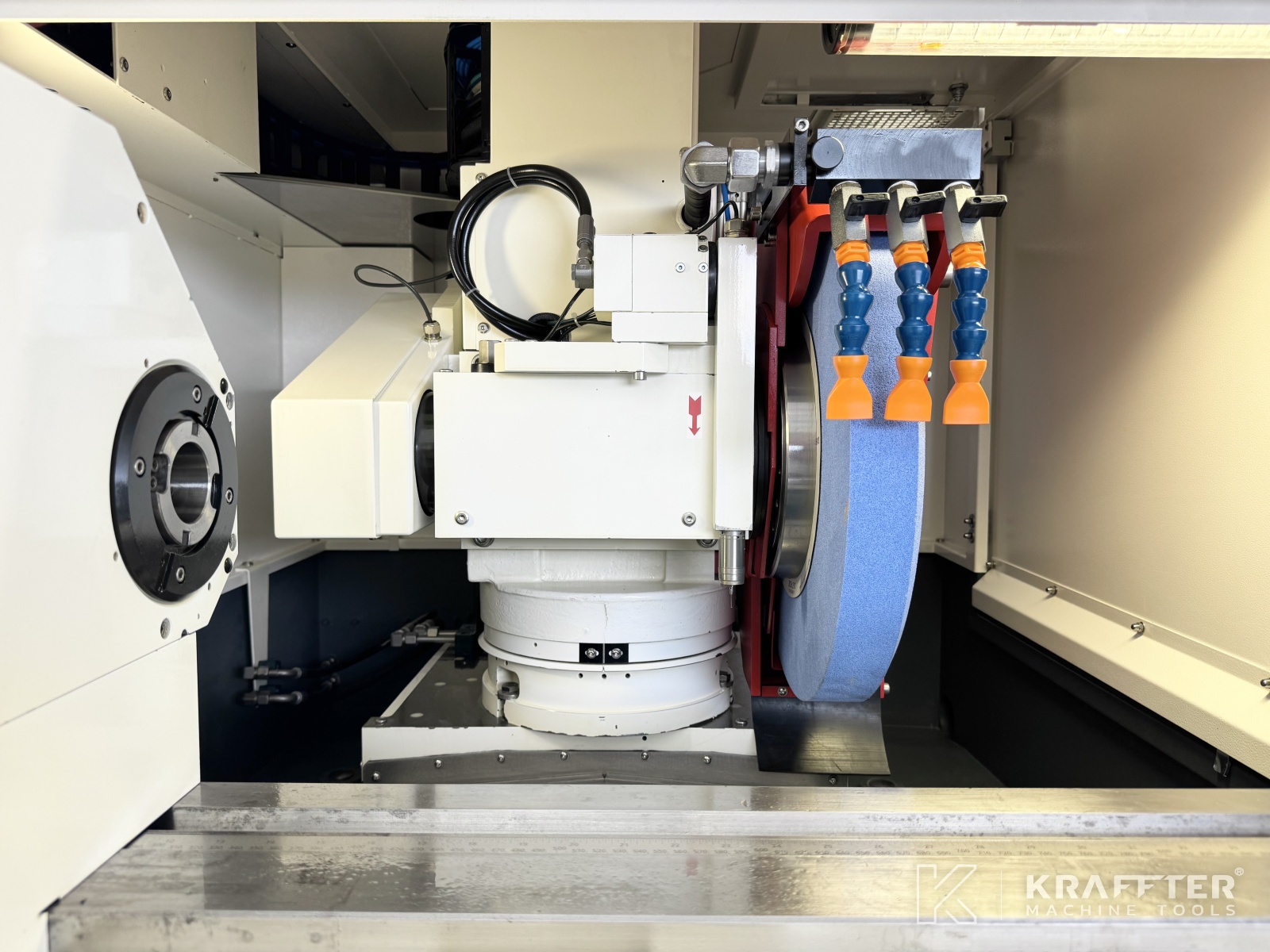

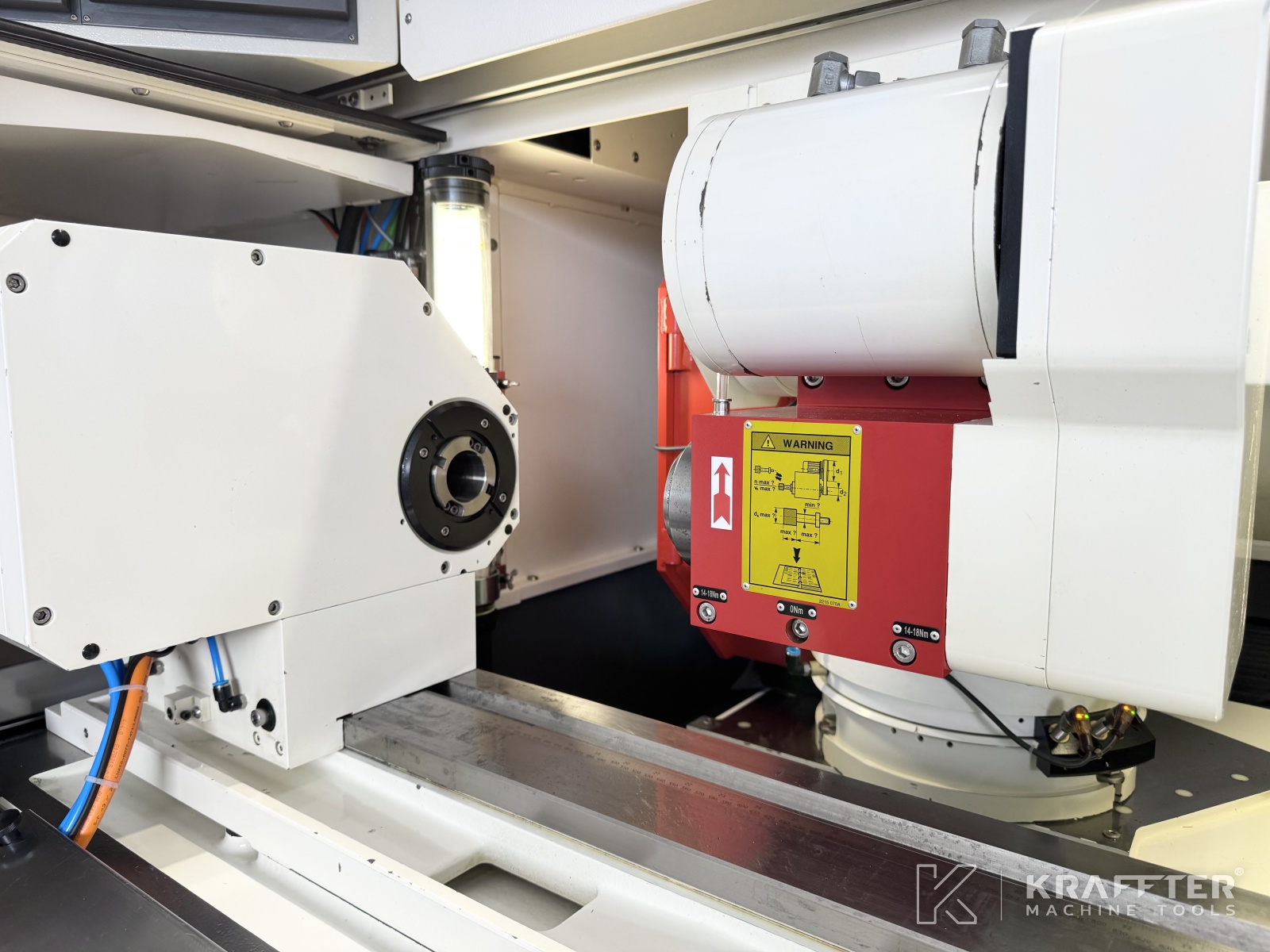

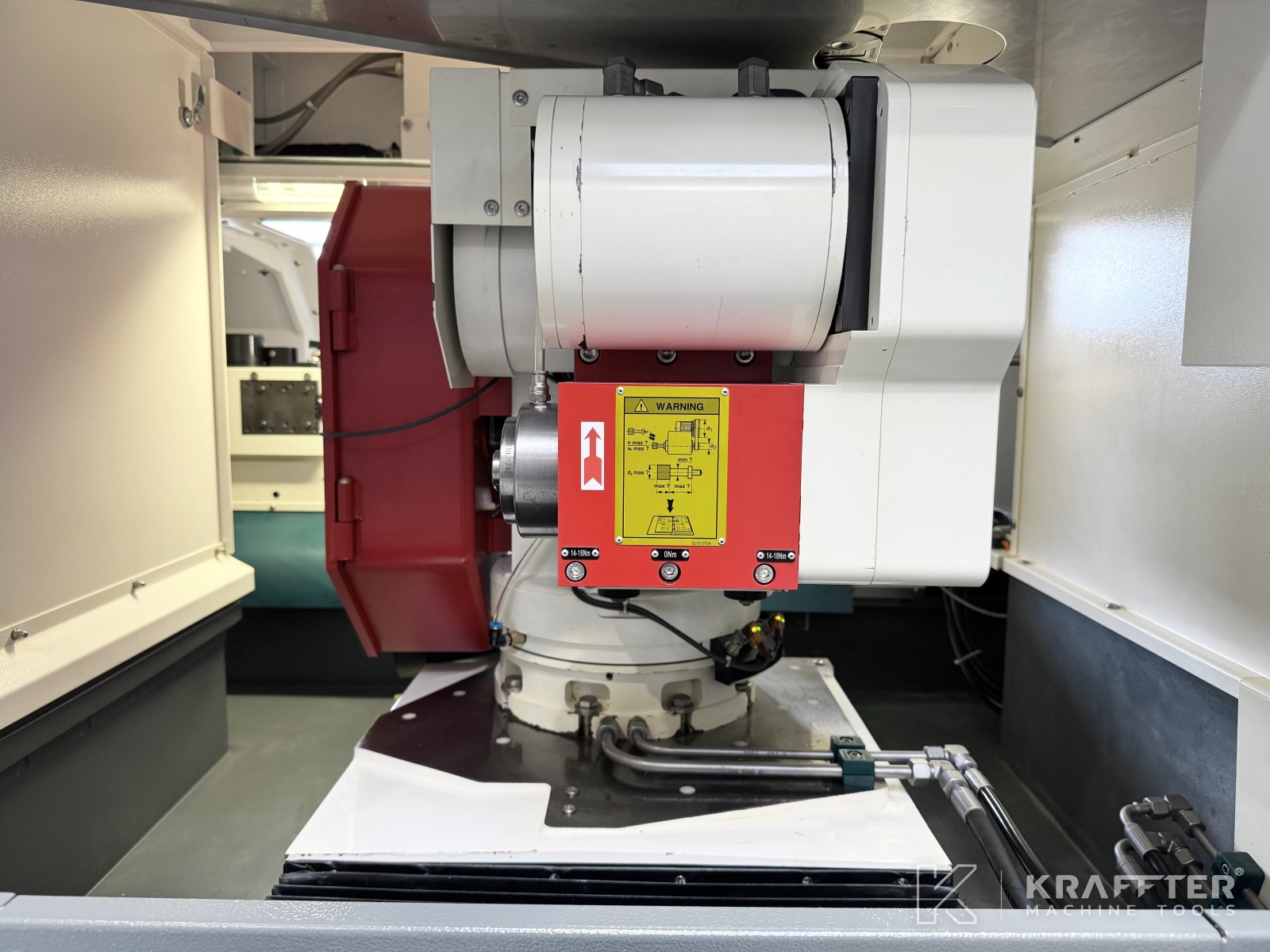

x1 automatic B-axis turret wheelhead – Hirth gearing 1 [°]
-
x1 C-axis for thread and form grinding
-

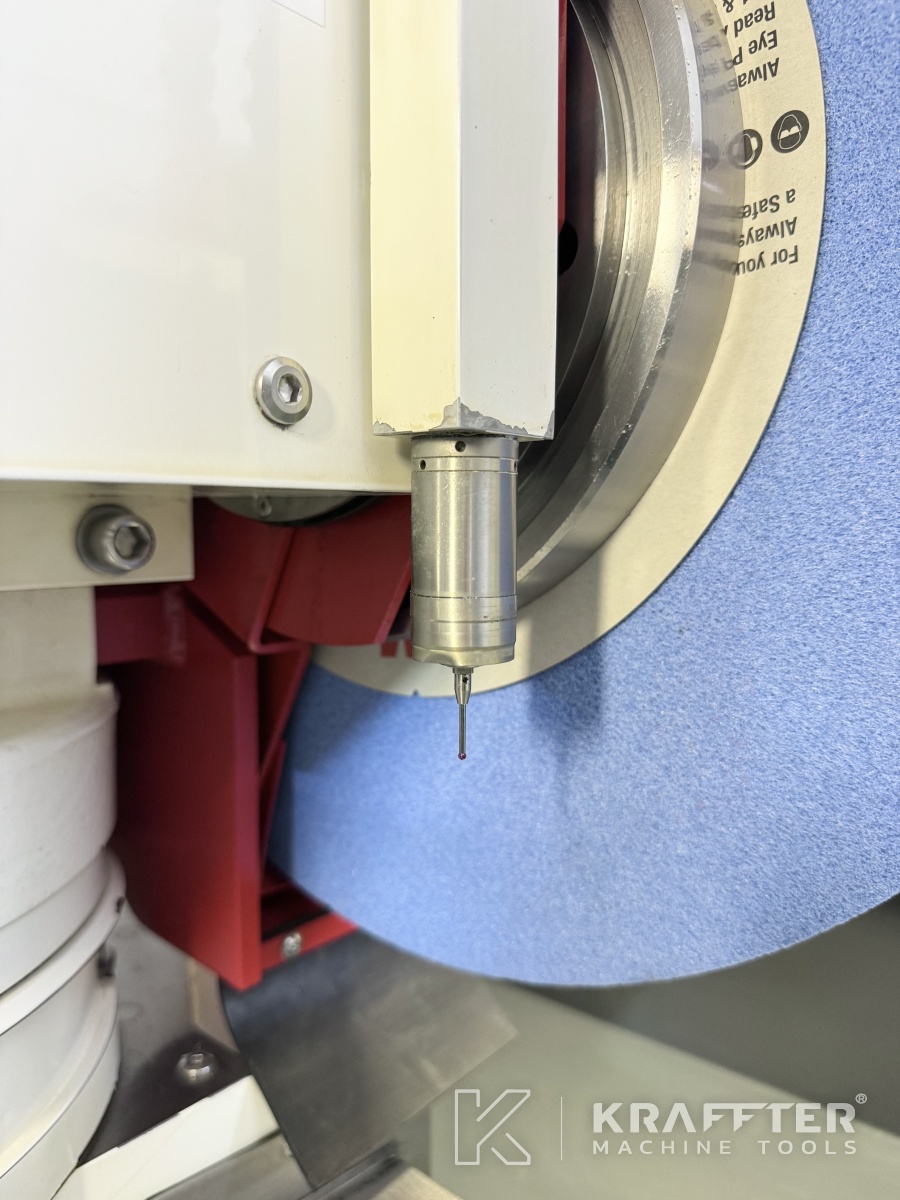

x1 workpiece probe MOVOMATIC C25
-

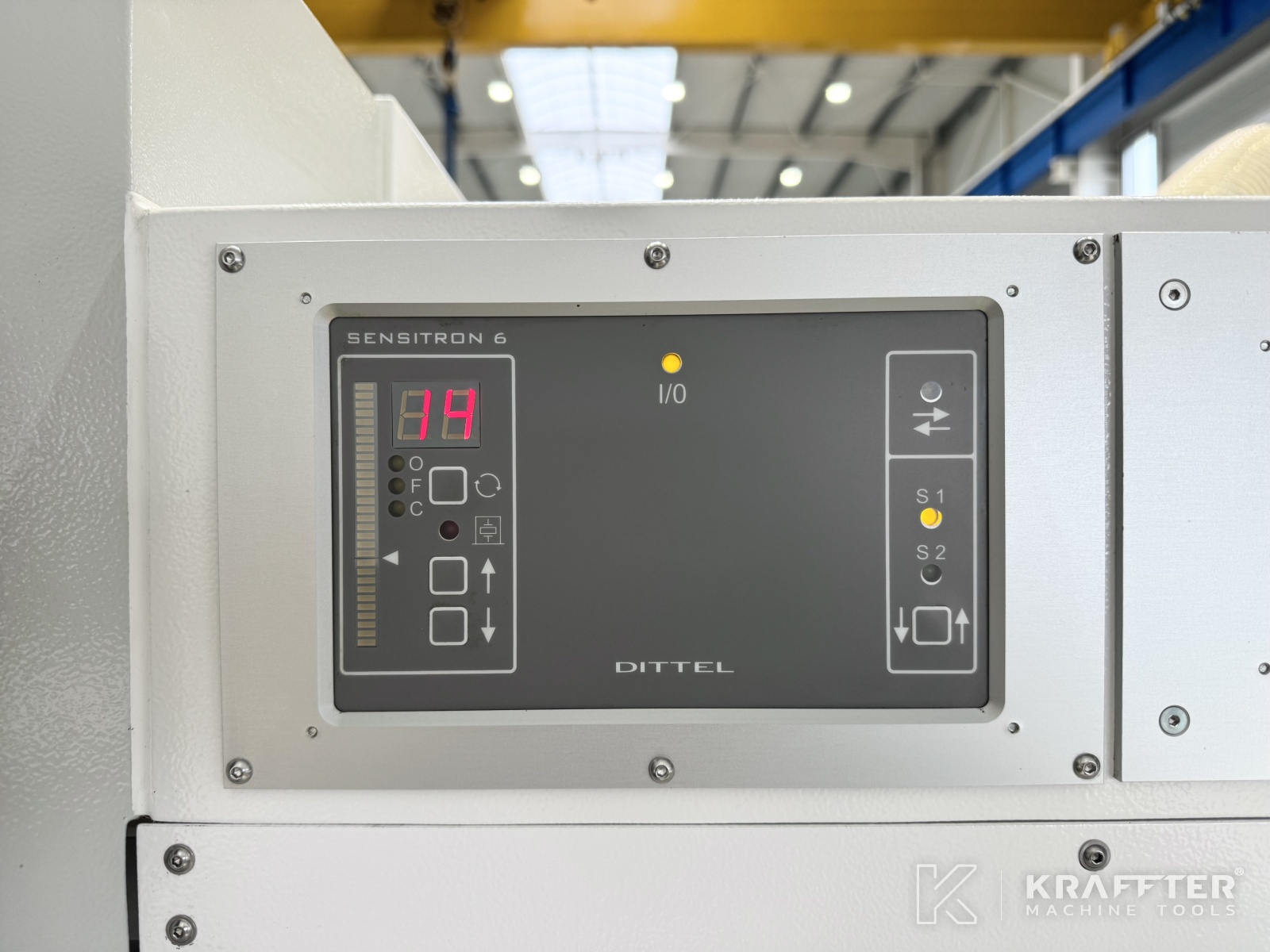

x1 contact control device DITTEL SENSITRON 6
-

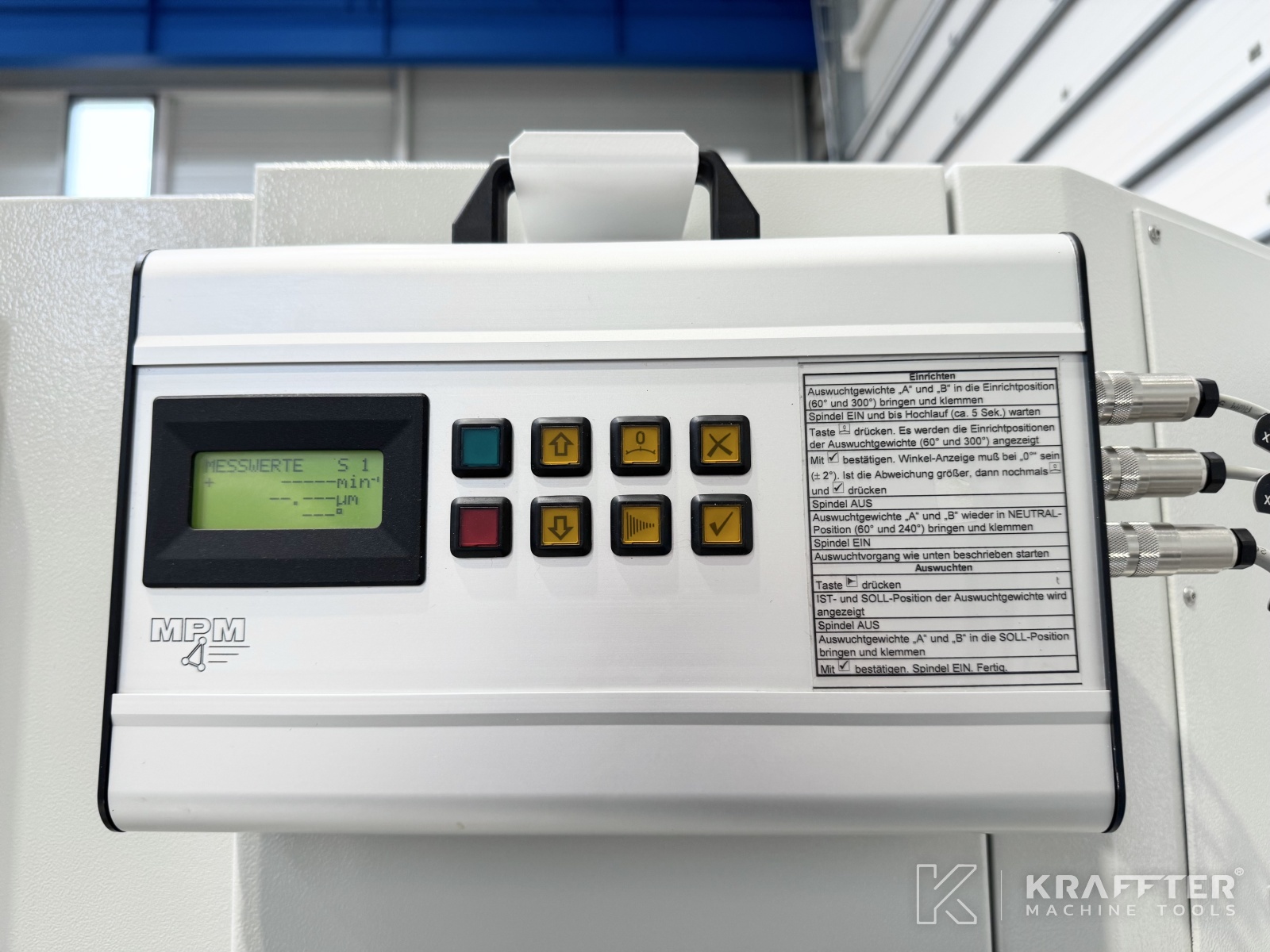

x1 semi-automatic wheel balancing device MPM type BMT100M
-

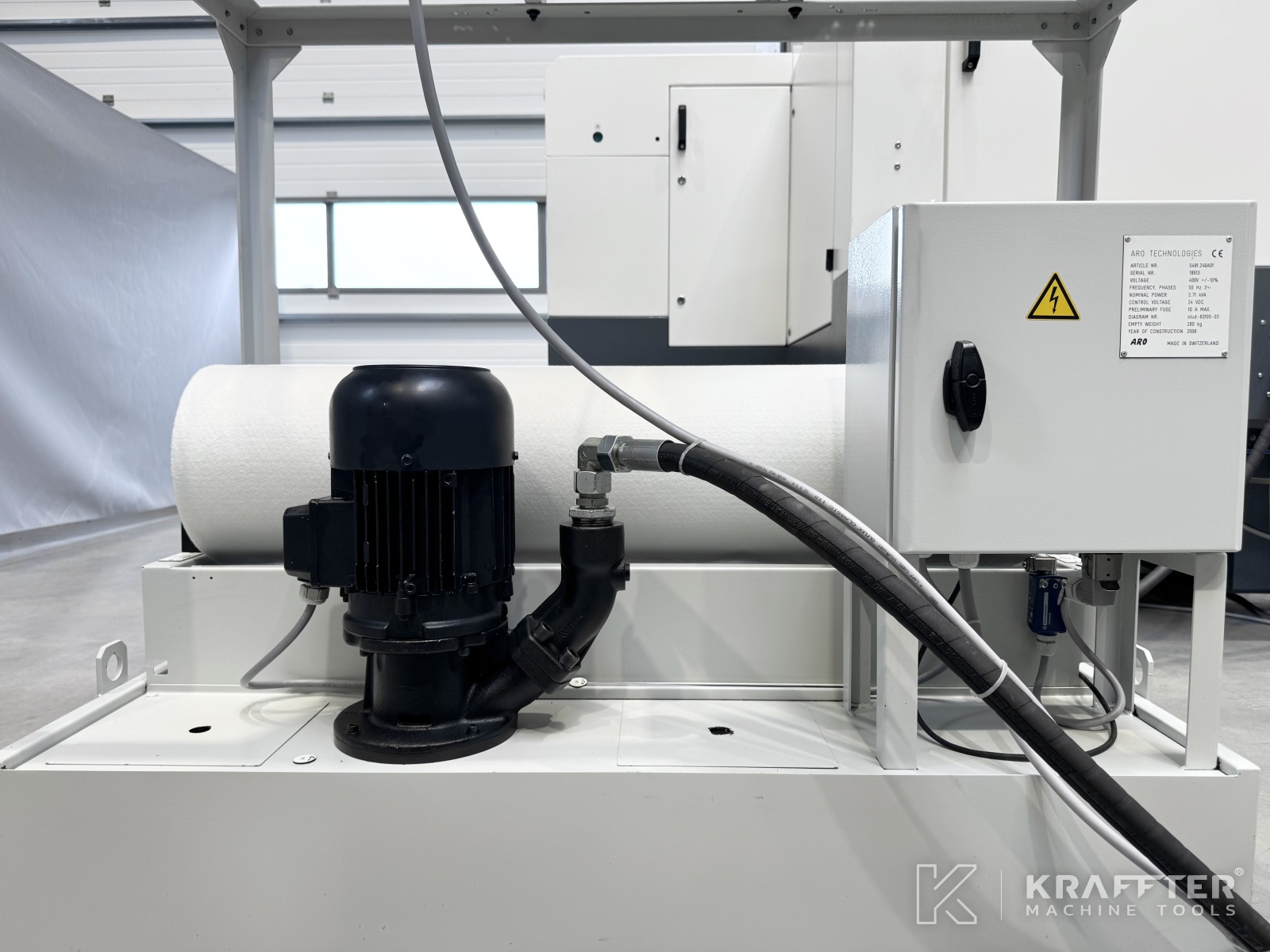

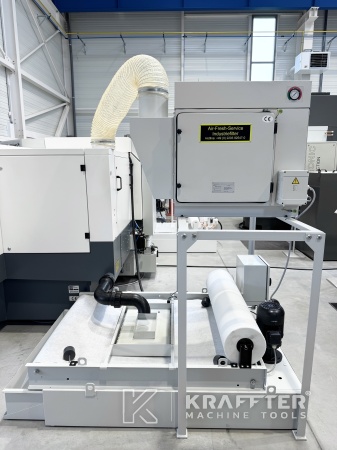

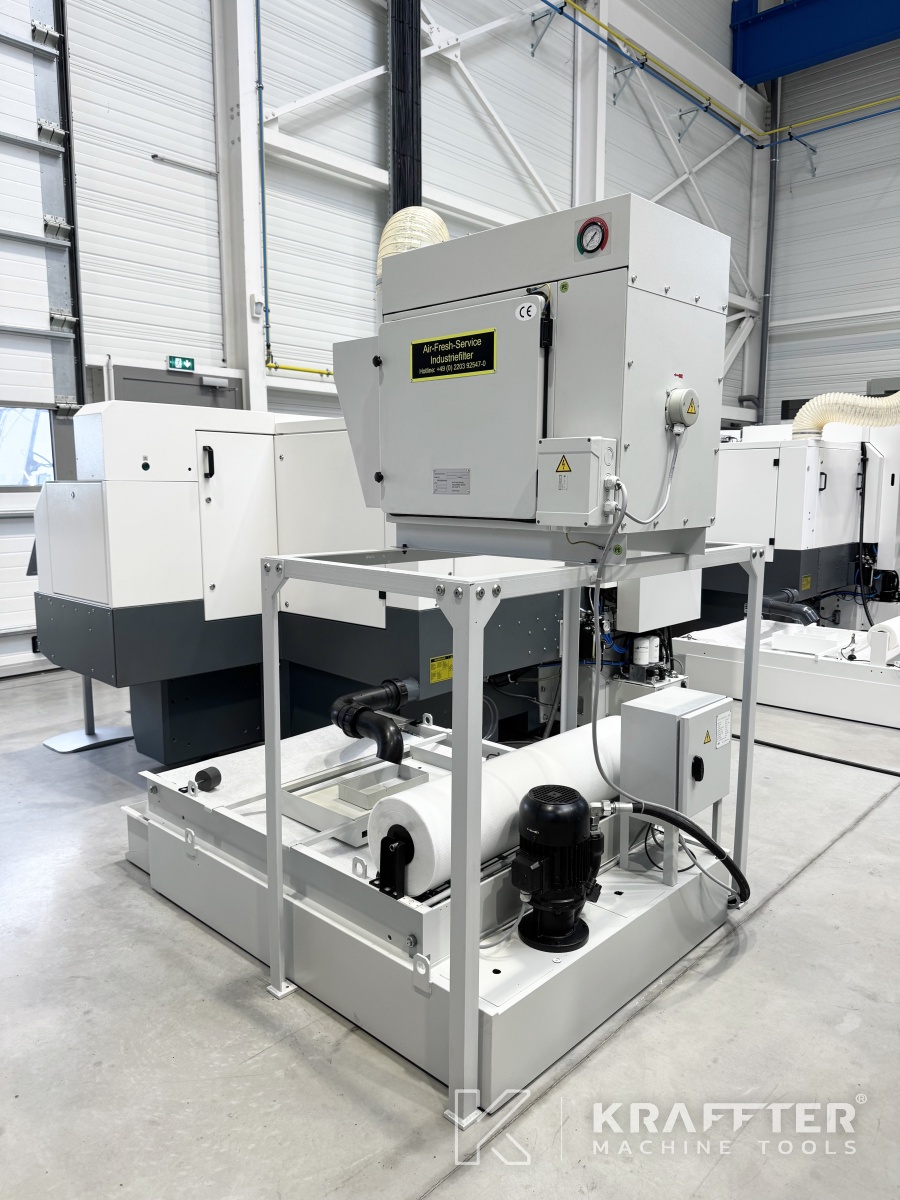

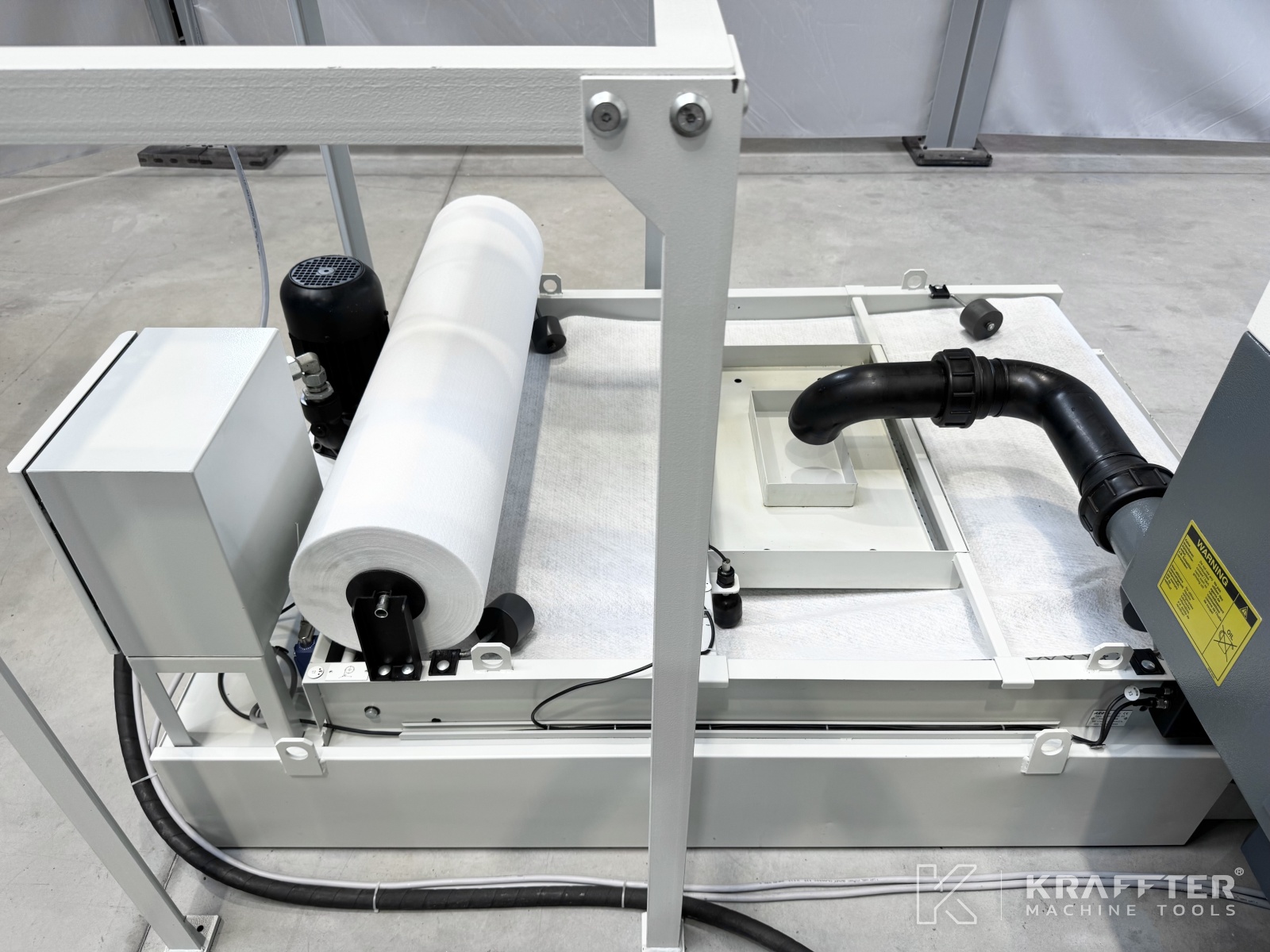

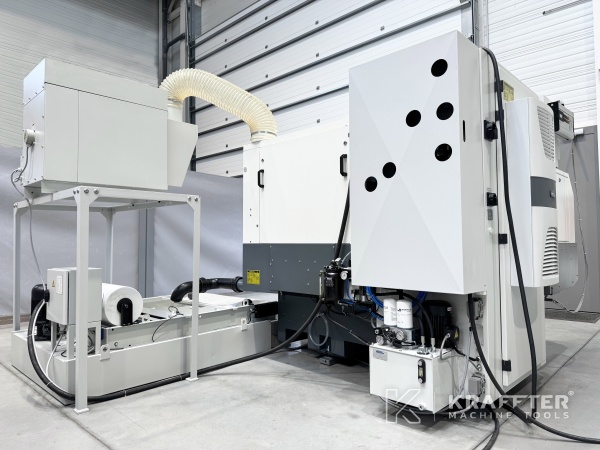

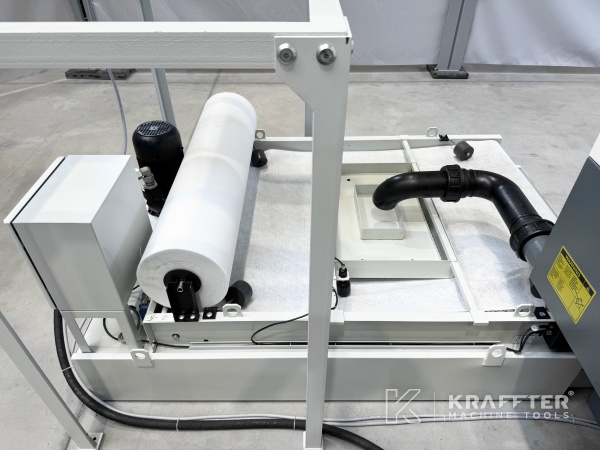

x1 paper filtration unit ARO TECHNOLOGIES type 5491.246A01
-

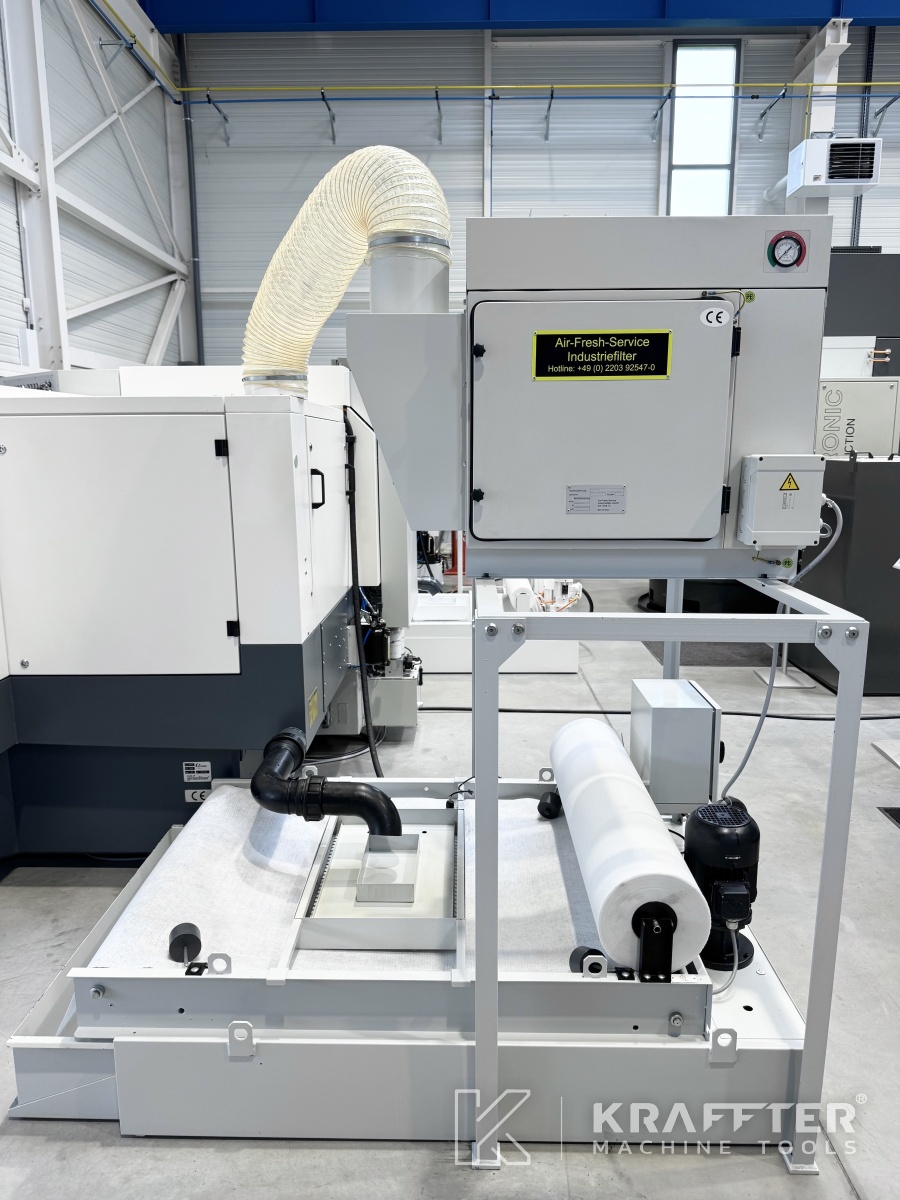

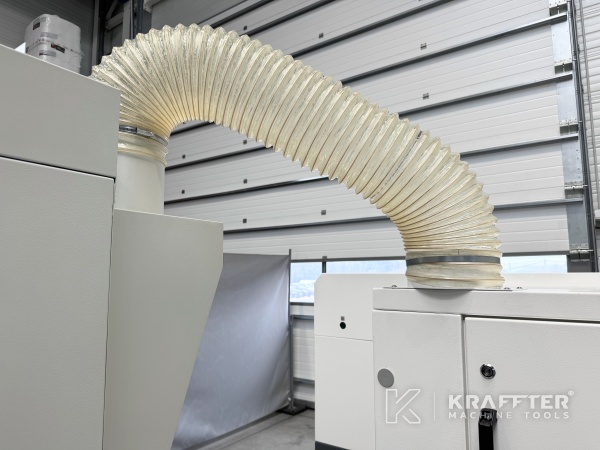

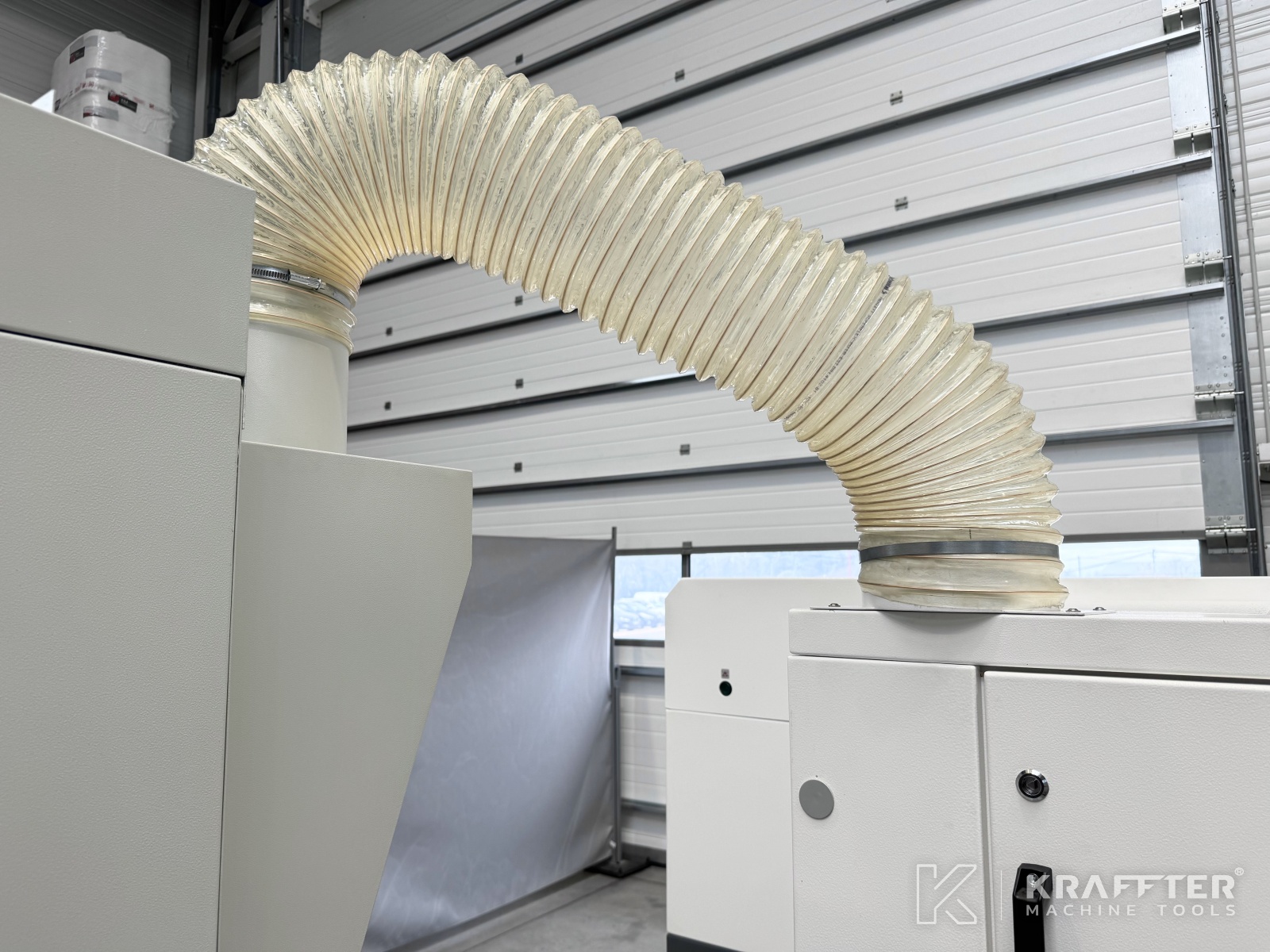

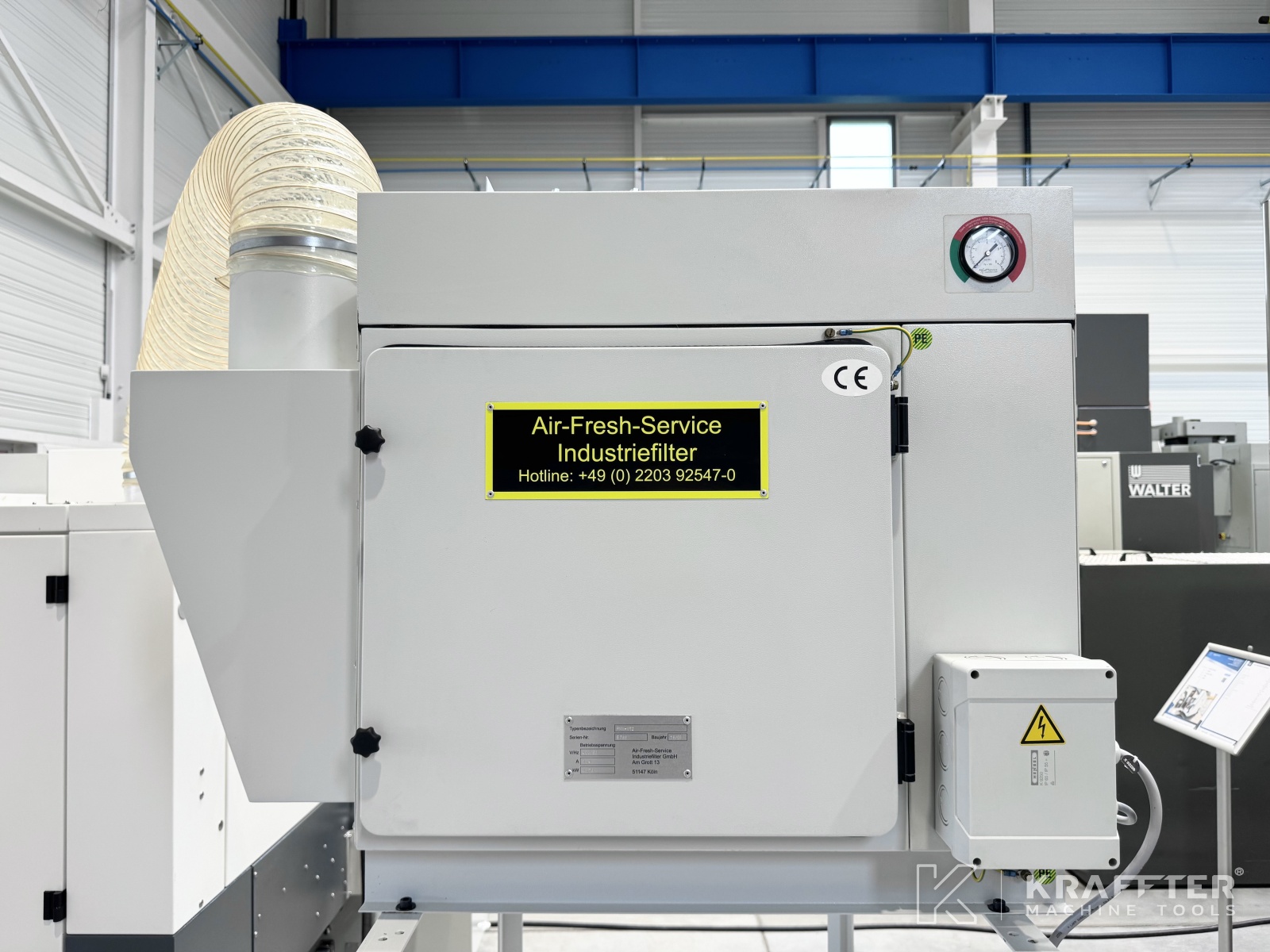

x1 mist extraction unit AIR-FRESH SERVICE type FMN-V12
-
x1 foot pedal
-

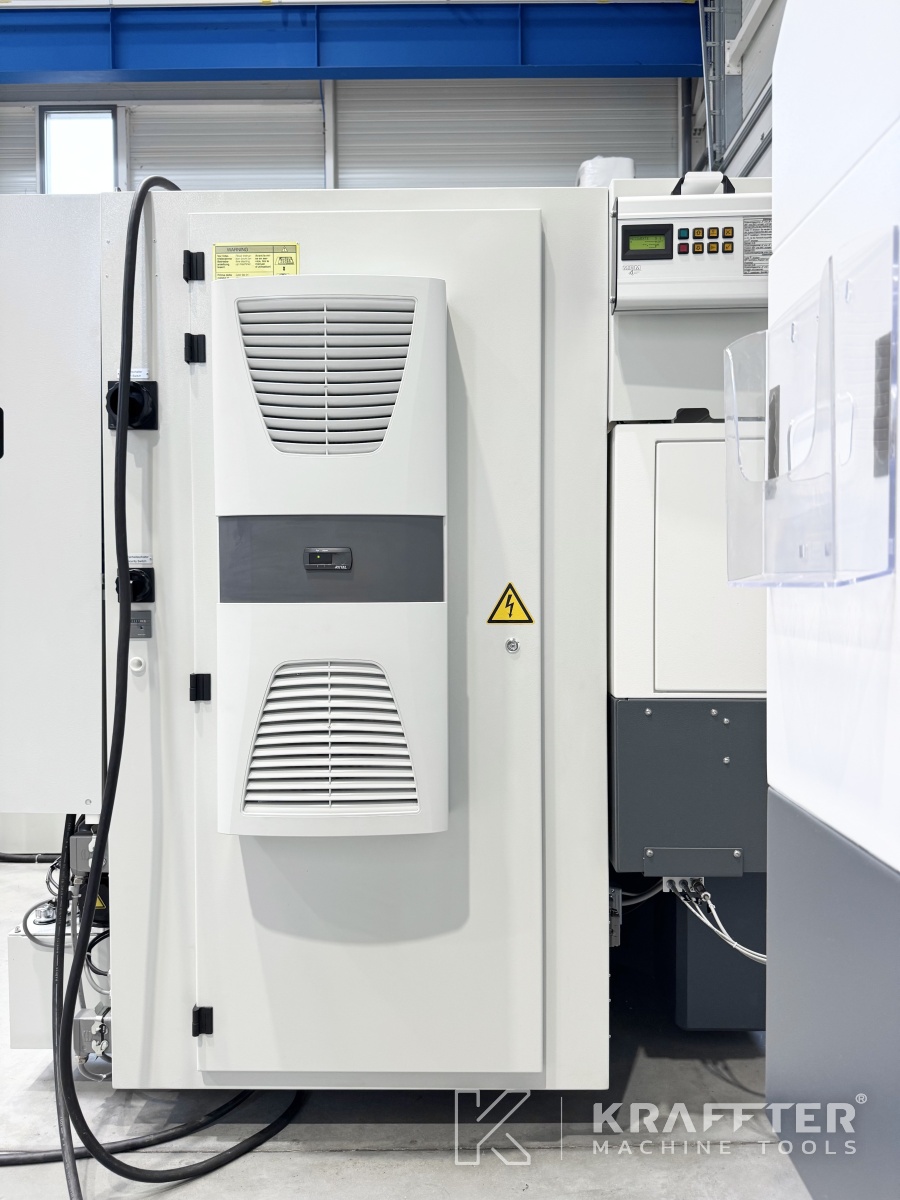

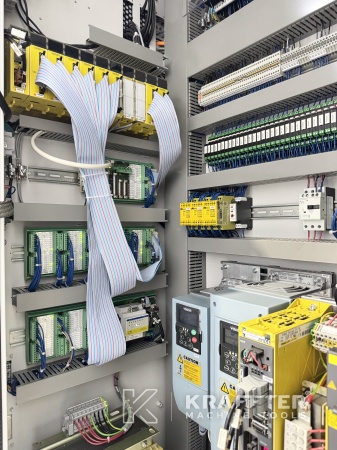

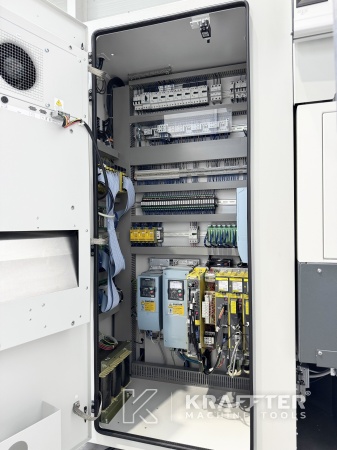

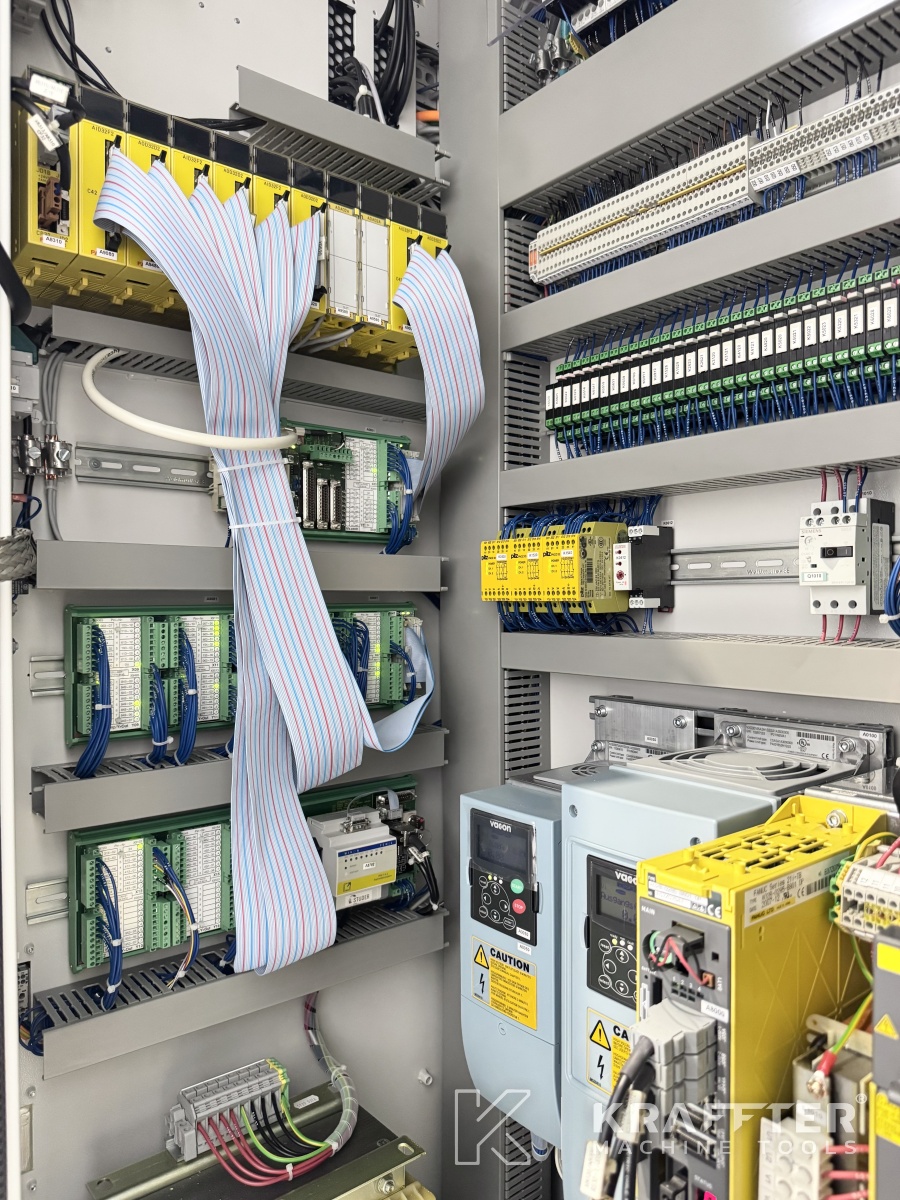

x1 electrical cabinet air conditioner
-
x4 external grinding wheel flanges
-

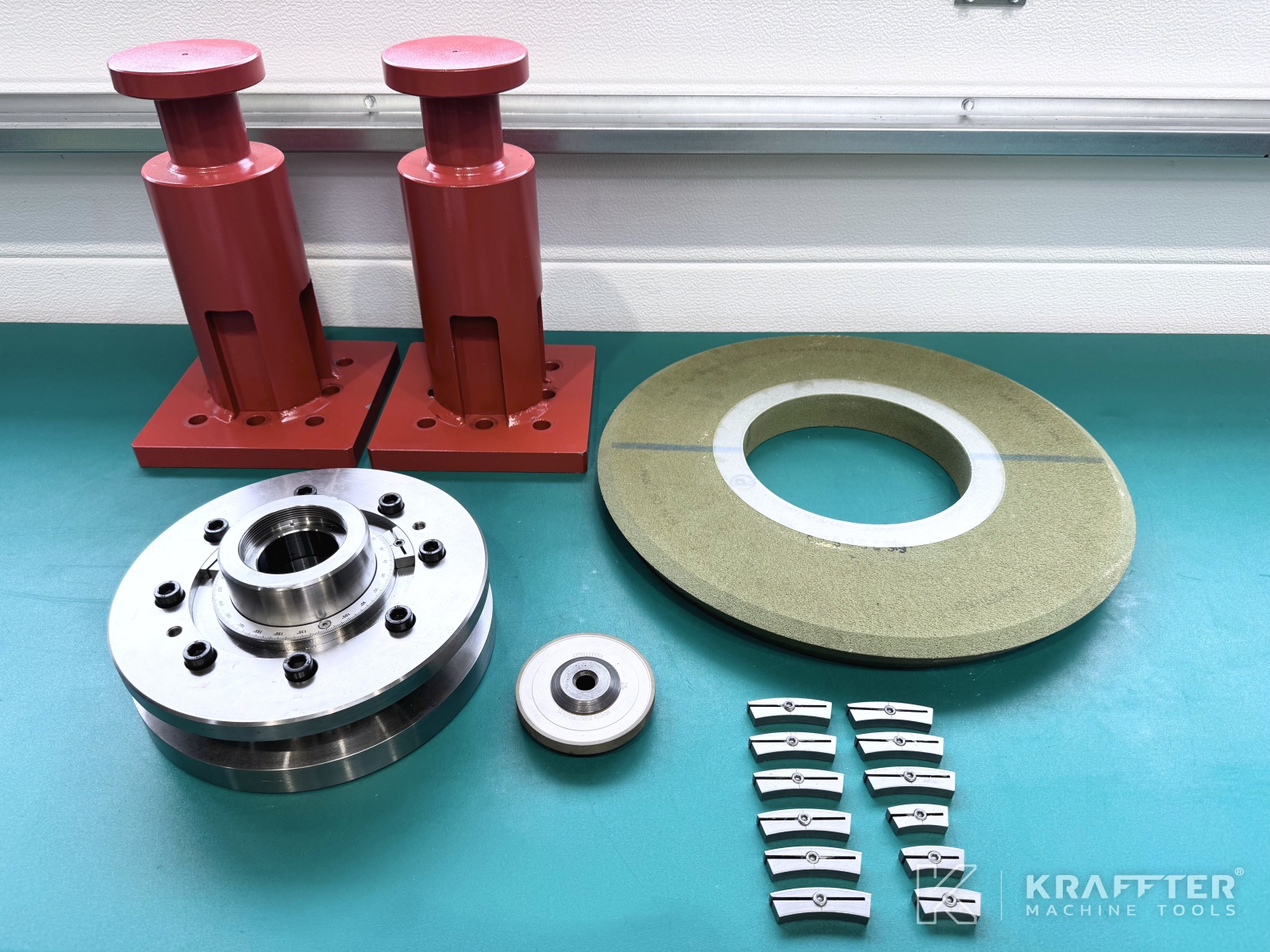

x1 set of lifting equipment
-
x1 axis bracket (for transportation of the machine)
-

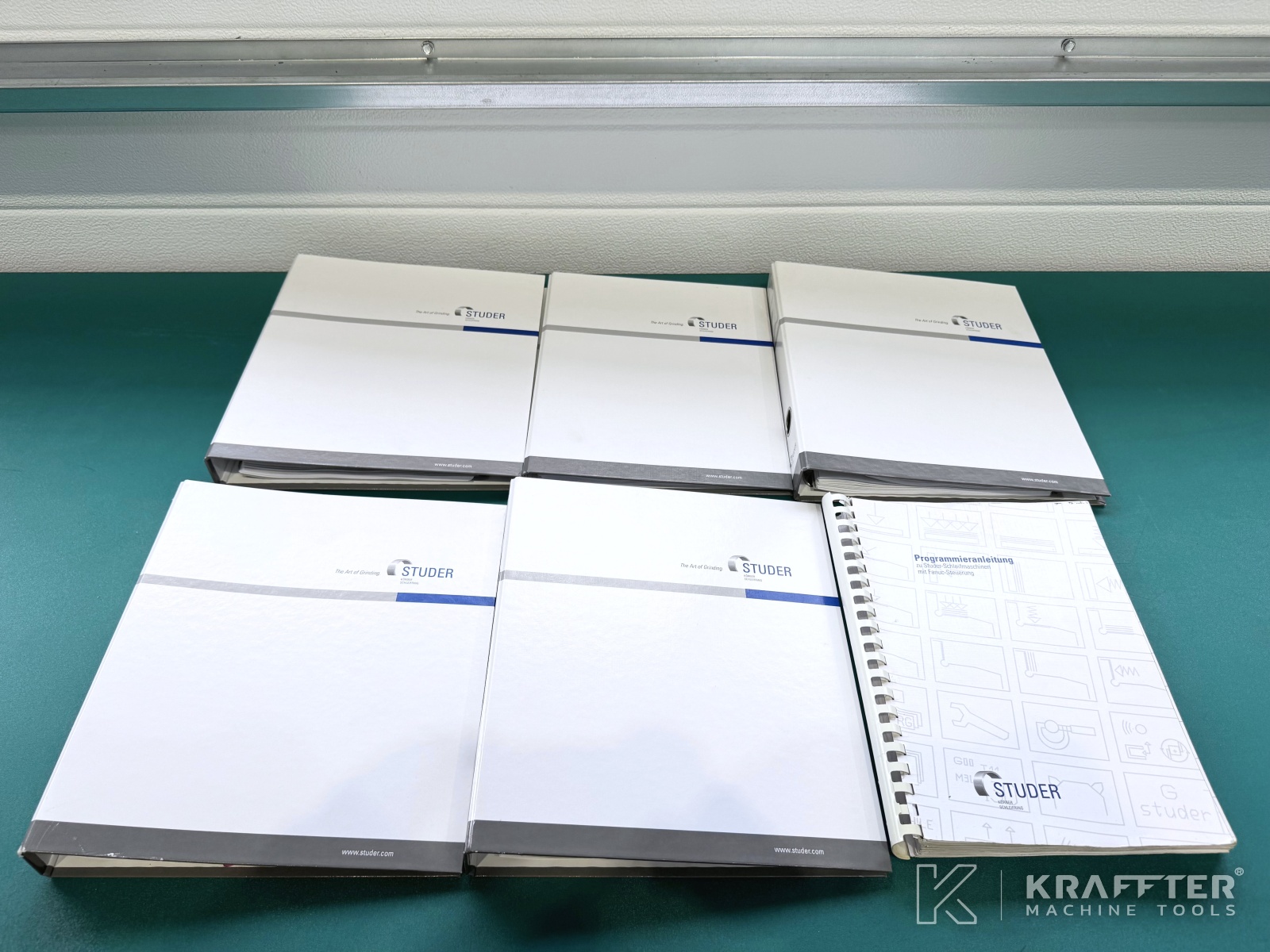

x1 set of operating manuals (French, English, and German)
