Venduto

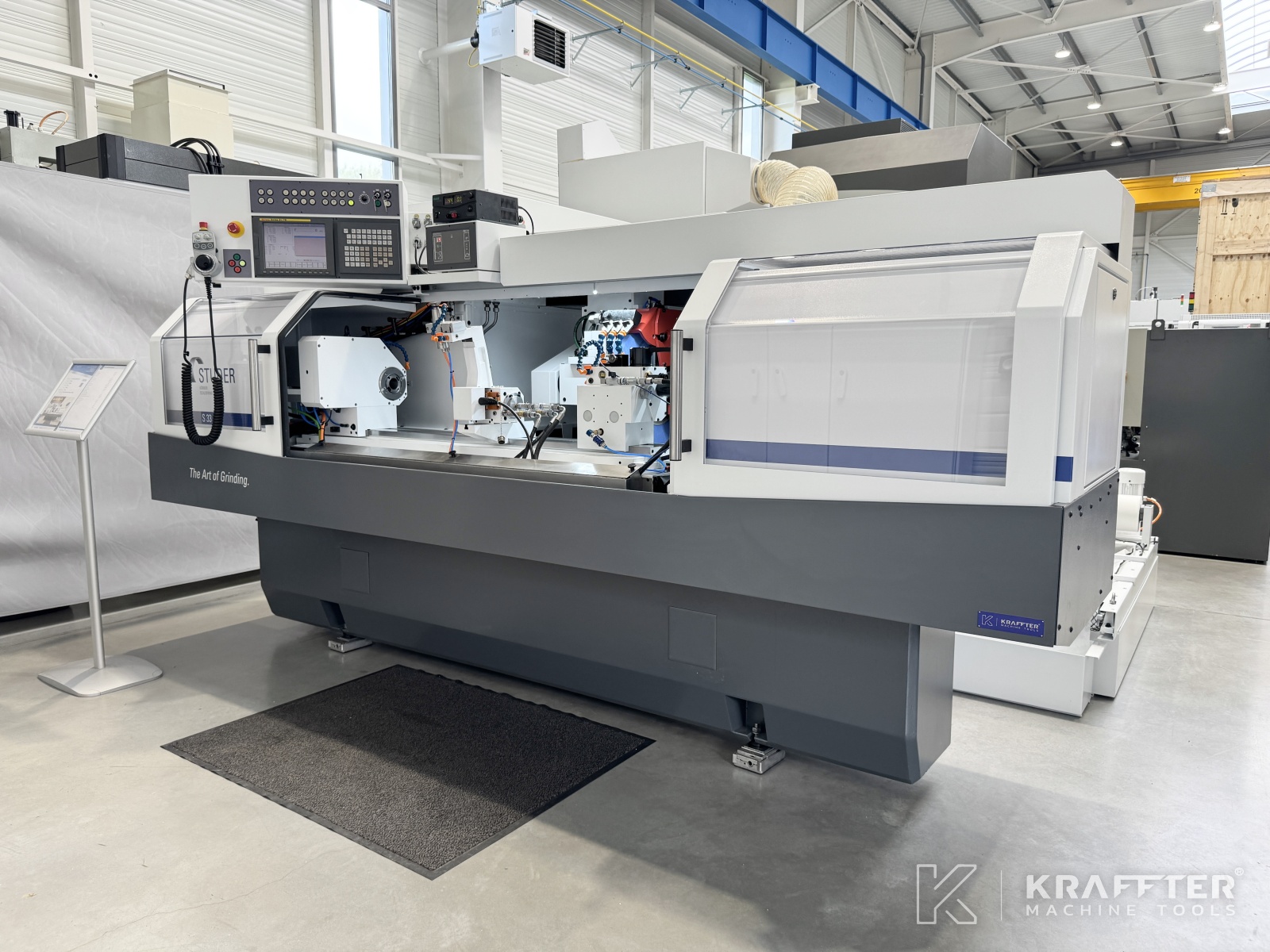

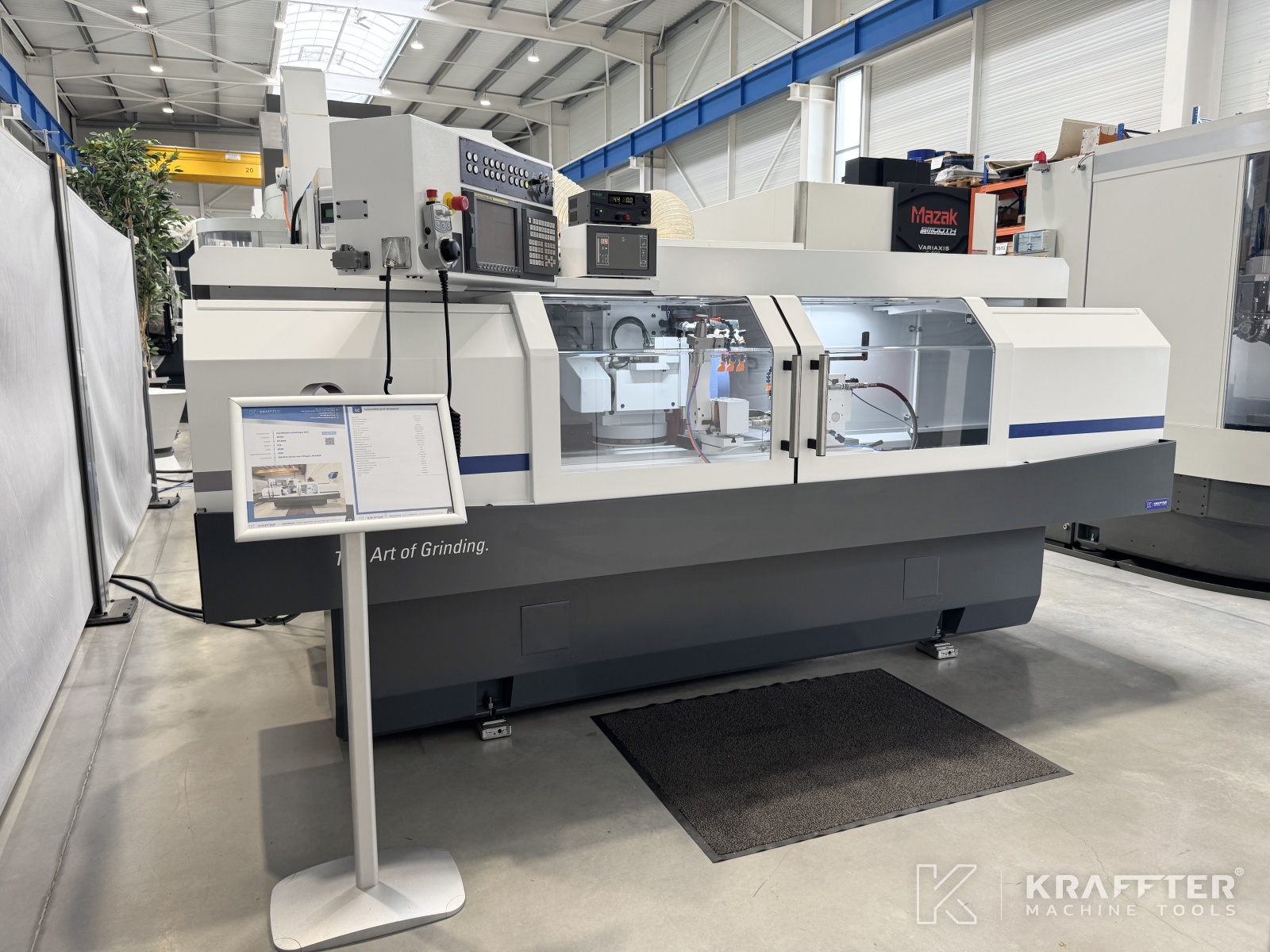

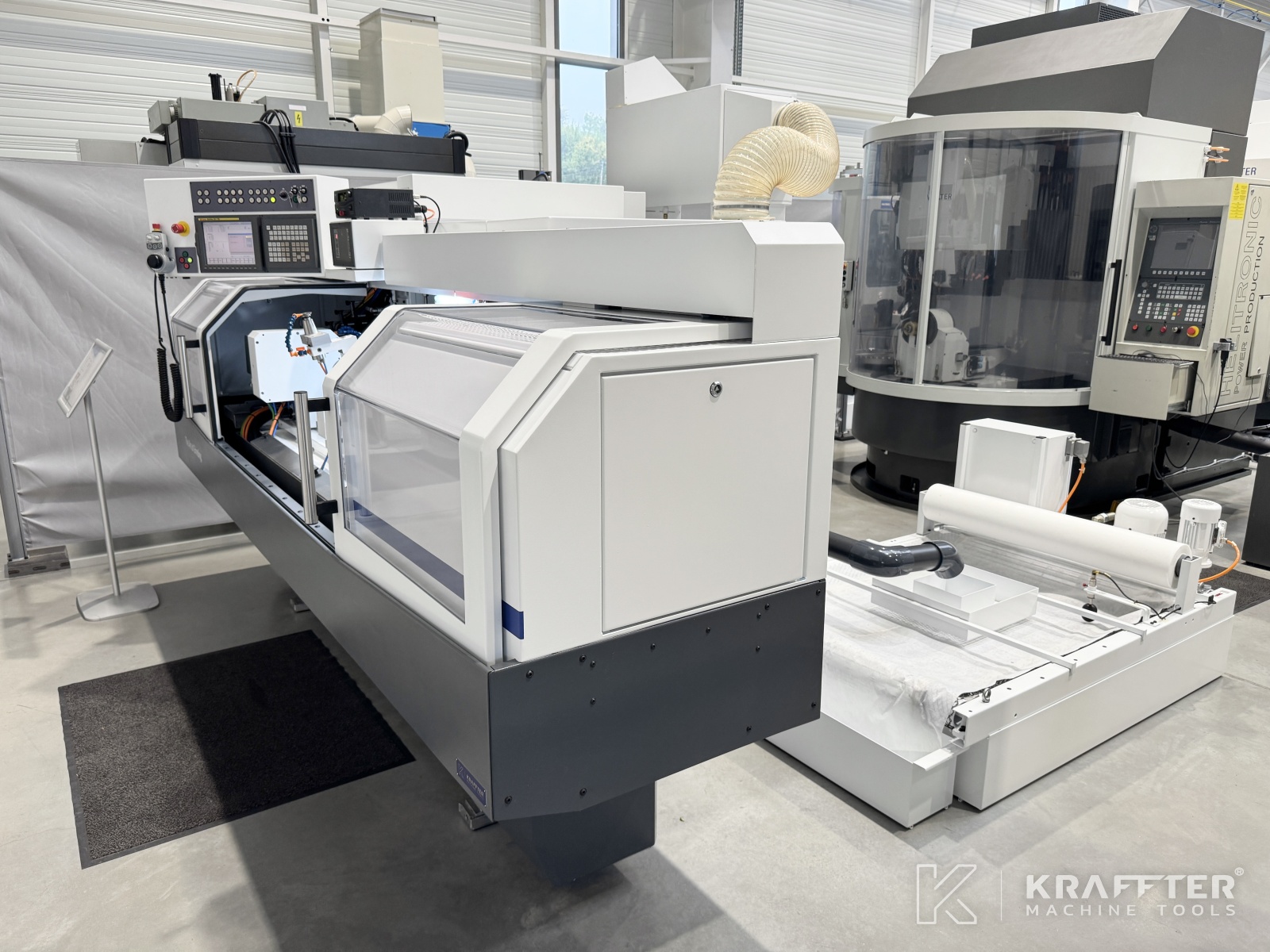

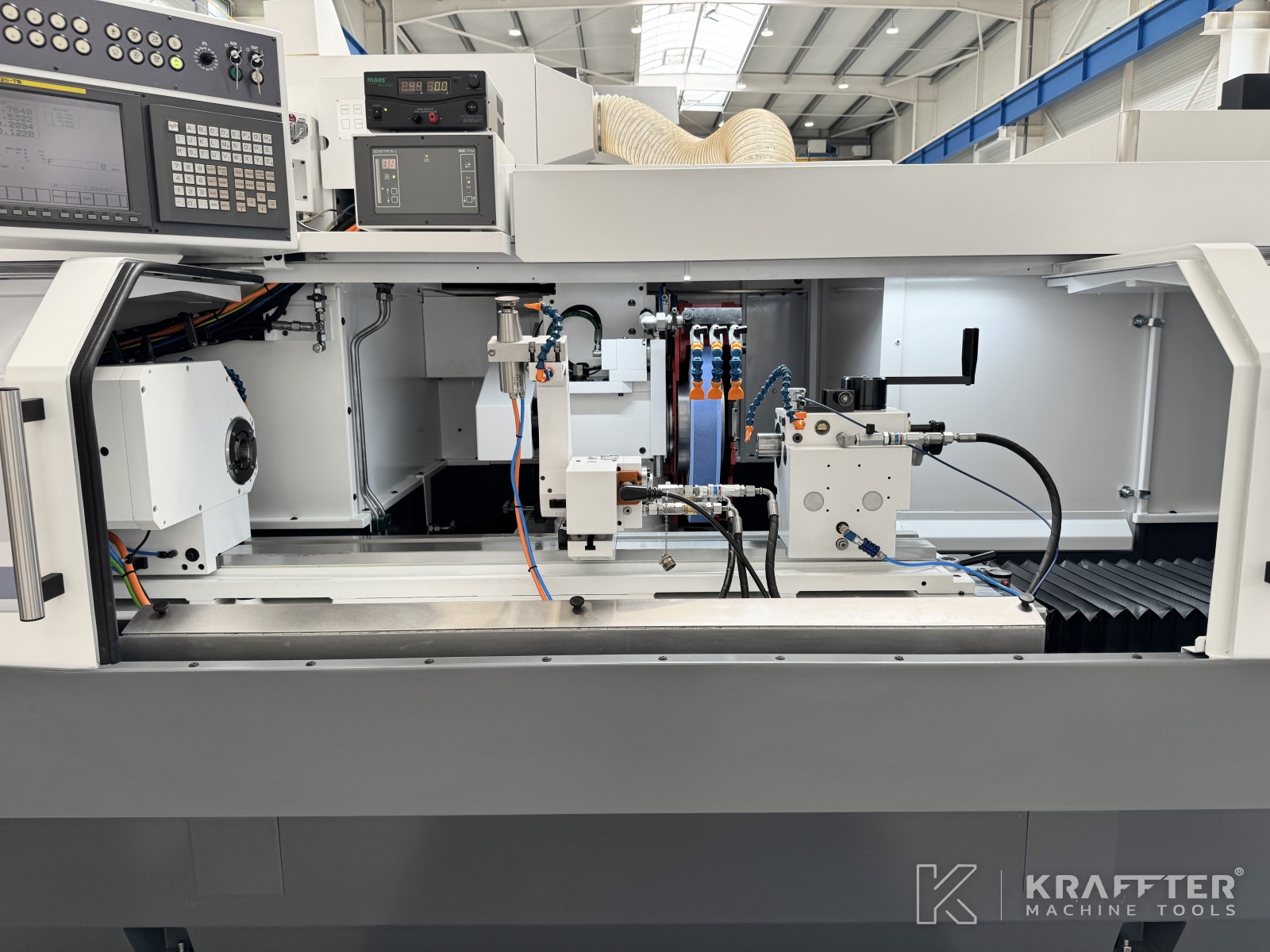

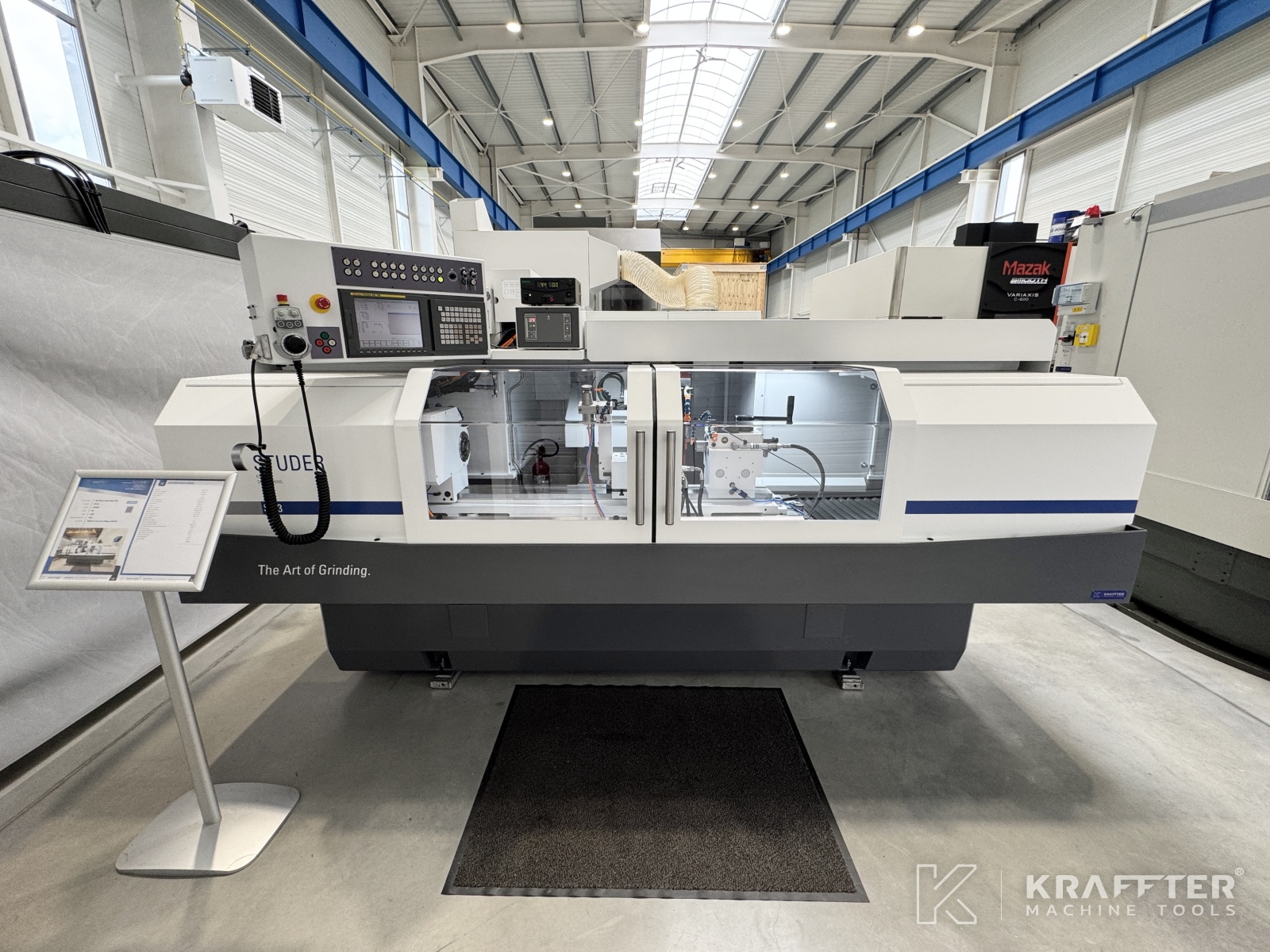

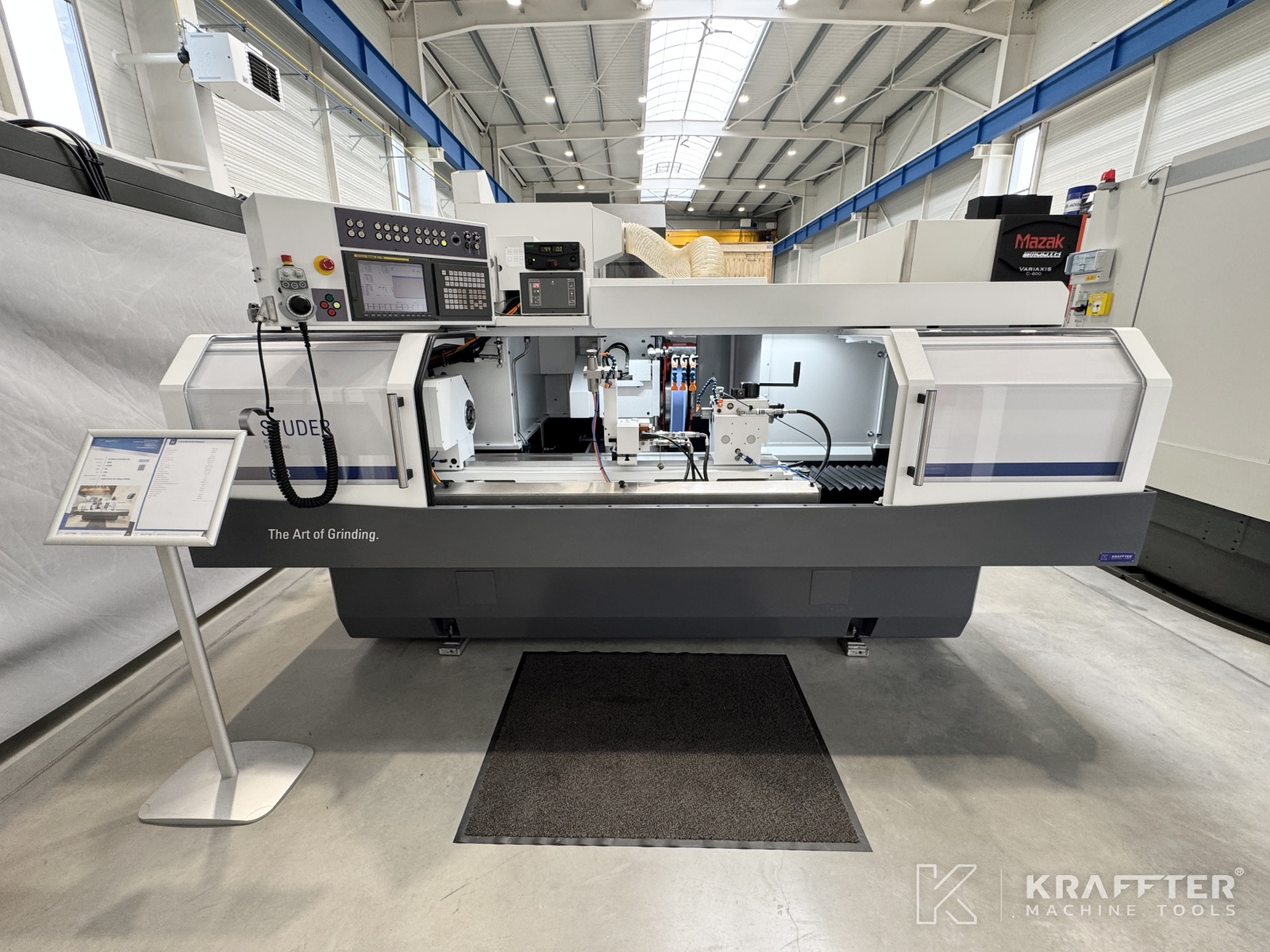

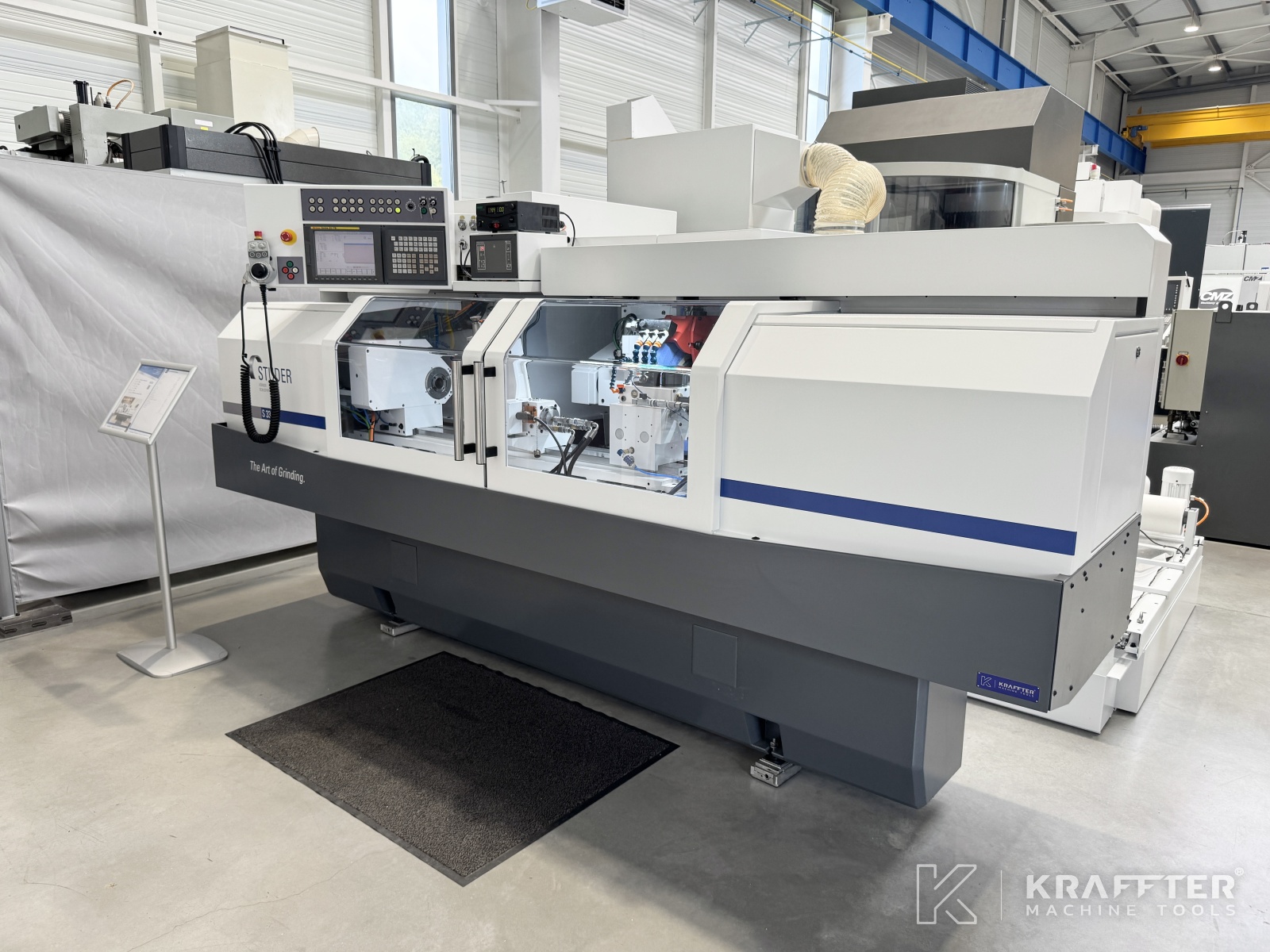

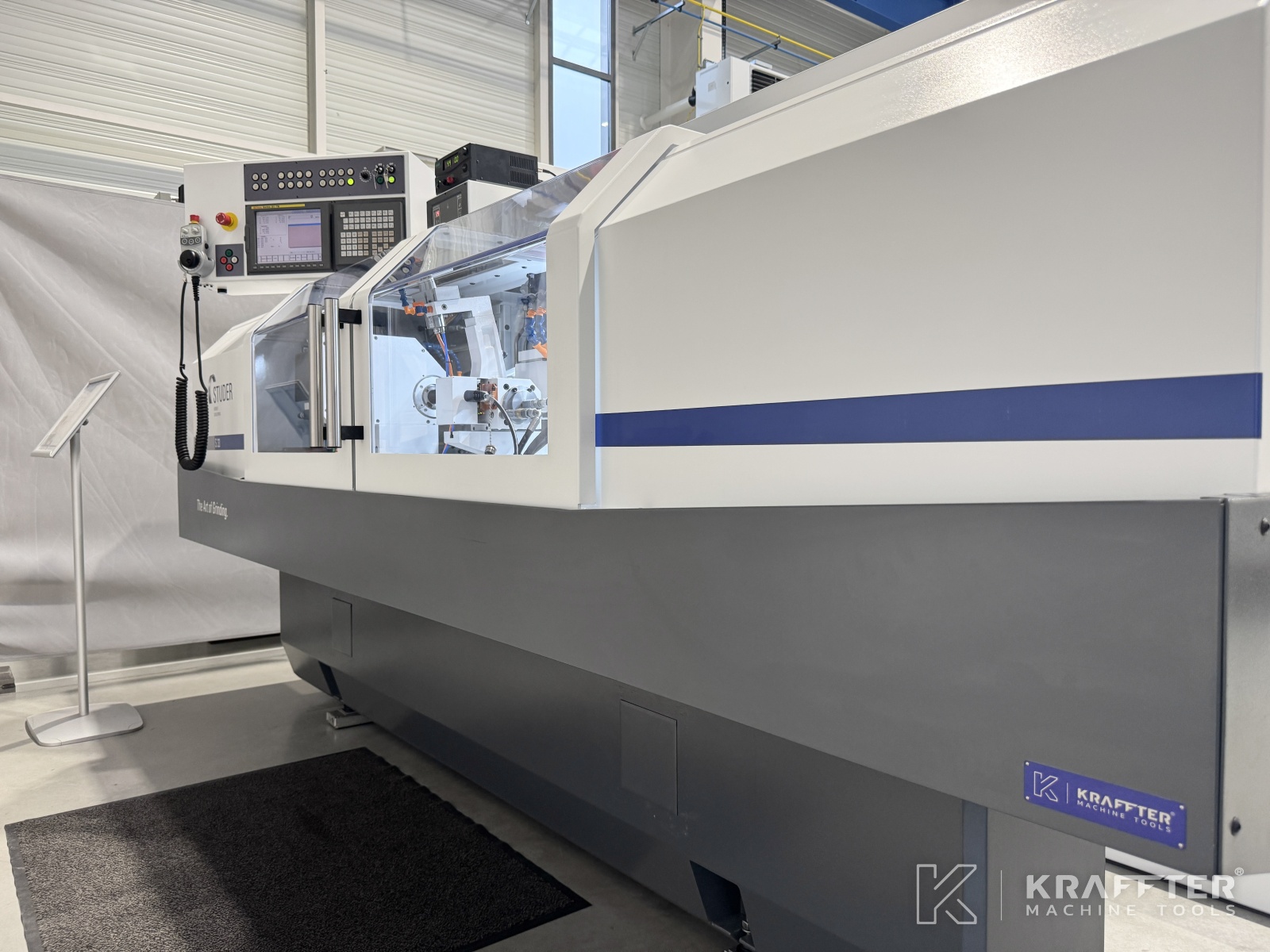

Tipo di macchina: Rettificatrice cilindrica CNC
Marca : STUDER
N° de stock: 90149
Modello : S33
Anno : 2006
Anno di ricostruzione : 2025
Posizione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche

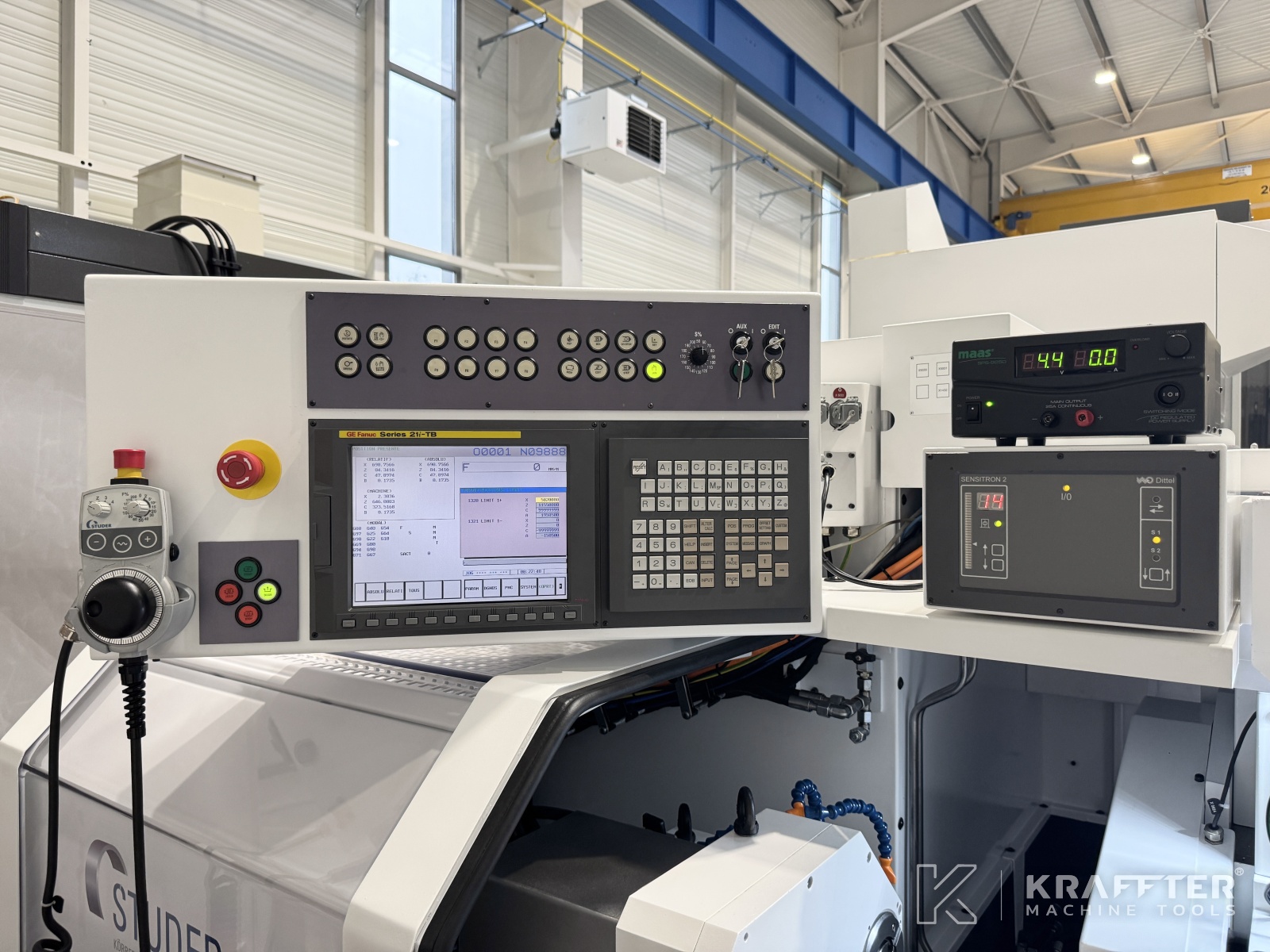

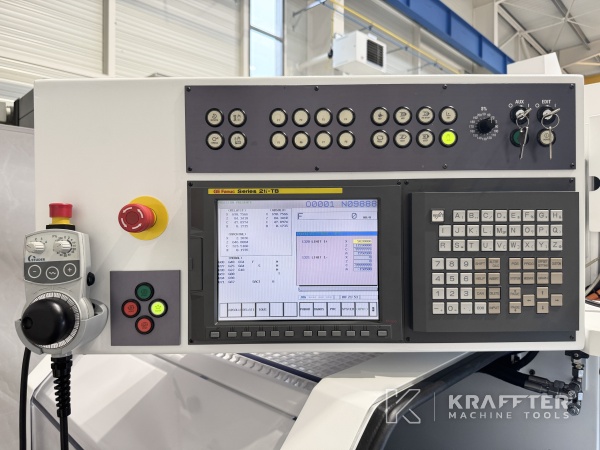

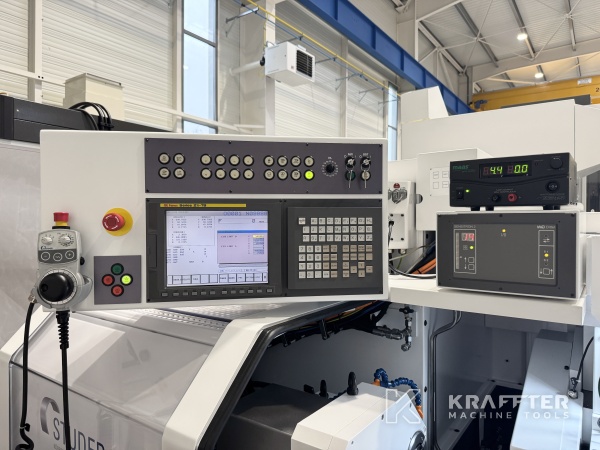

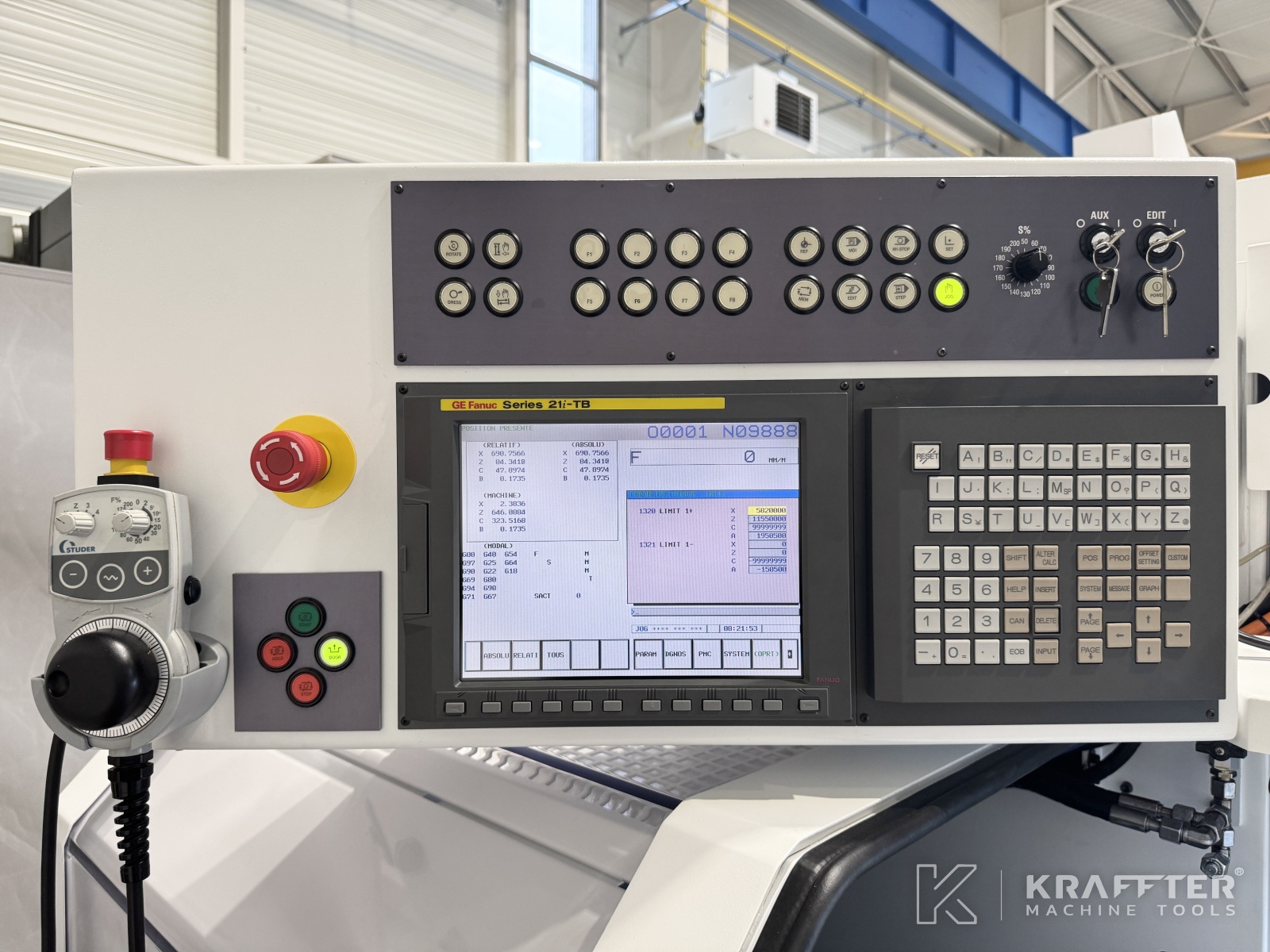

Tipo di CN
FANUC 21i-TB
Versione del software installata
StuderGrind
Distanza tra punte
1000 [mm]
Altezza delle punte
175
Corsa dell'asse X
285 [mm]
Velocità minima corsa dell'asse X
0.001 [mm/min]
massima velocità Corsa dell'asse X
5000 [mm/min]
Risoluzione dell'asse X
0.0001 [mm]
Corsa dell'asse Z
1150 [mm]
Velocità minima corsa dell'asse Z
0.001 [mm/min]
Velocità massima corsa dell'asse Z
10000 [mm/min]
Risoluzione dell'asse Z
0.0001 [mm]
Corsa angolare dell'asse B
-15 [°] / +195 [°]
Precisione di indicizzazione dell'asse B
Hirth 1 [°]
Asse B automatico
Sì

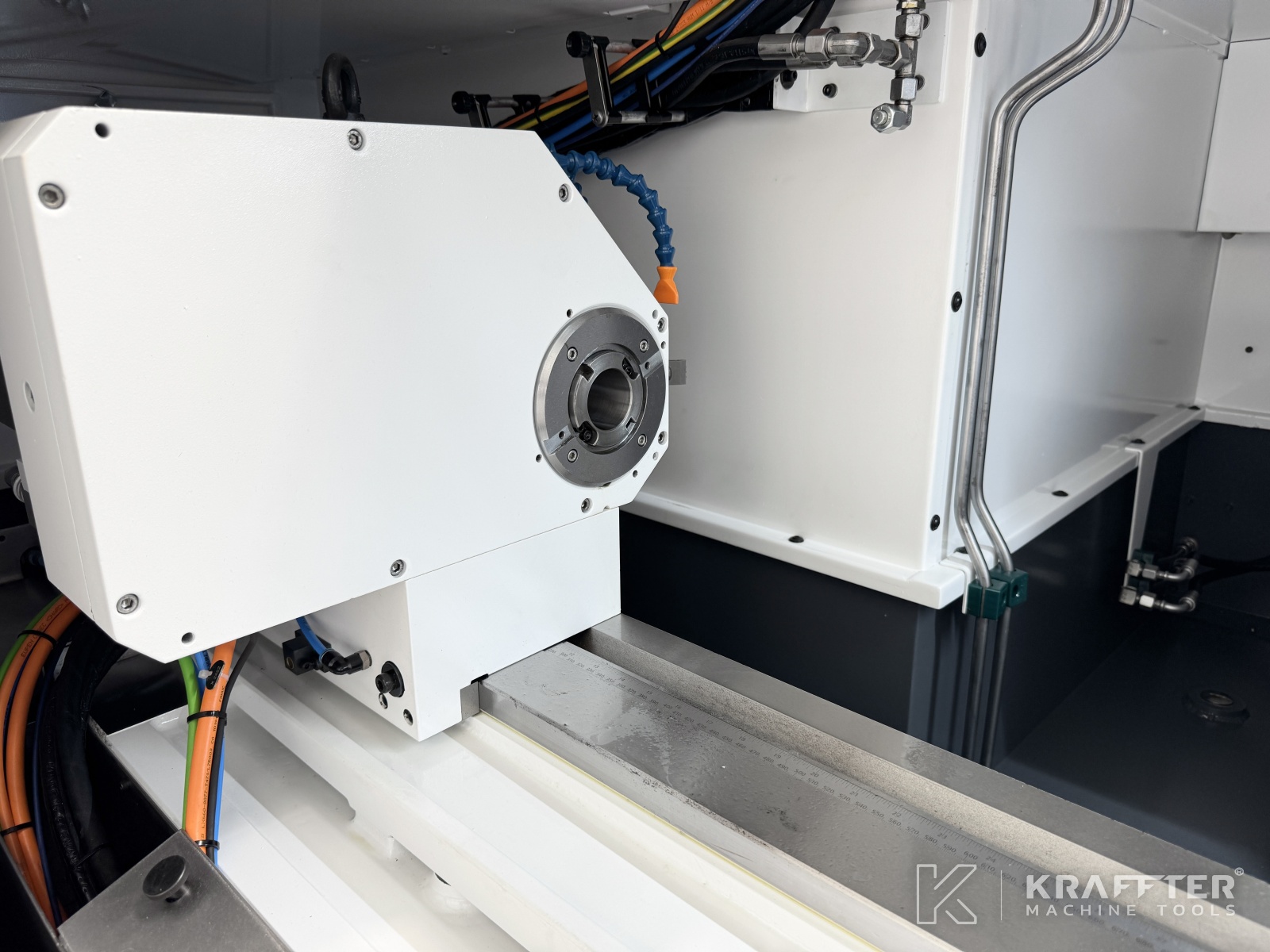

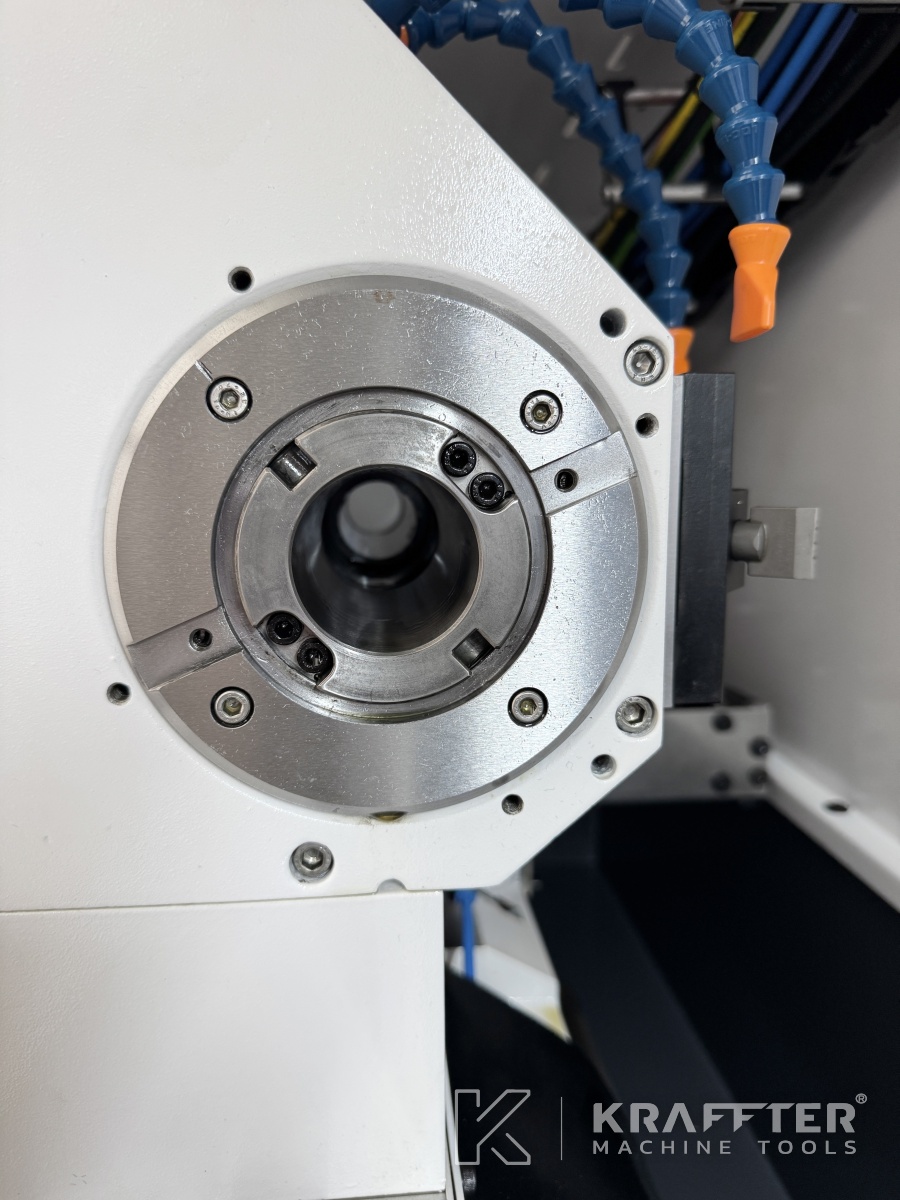

Naso del mandrino portapezzo
MT5
Velocità minima mandrino porta pezzo
1 [giri/min]
Massima velocità mandrino portapezzo
1500 [giri/min]
Peso massimo ammesso testa portapezzo tra le punte
120 [Kg]
Cono della contropunta
MT3
Corsa manicotto della contropunta
35 [mm]
Diametro guaina contropunta
50 [mm]
Regolazione fine della contropunta
+/- 40 [mm]
Tensione di alimentazione
400 [V]
Potenza installata
20 [kVA]
Peso
5700 [Kg]
Ulteriori informazioni
INCLUDED EQUIPMENT:
-

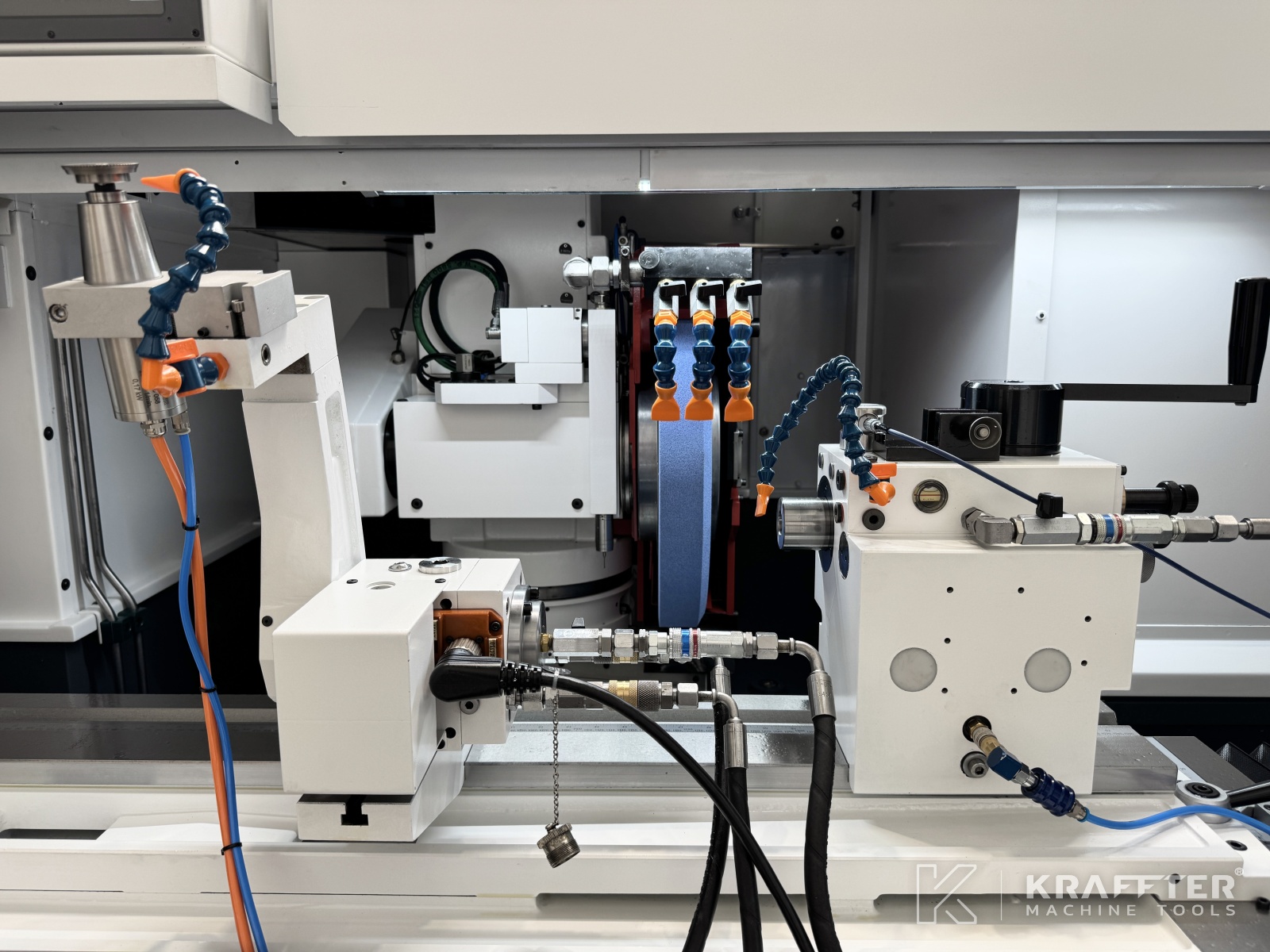

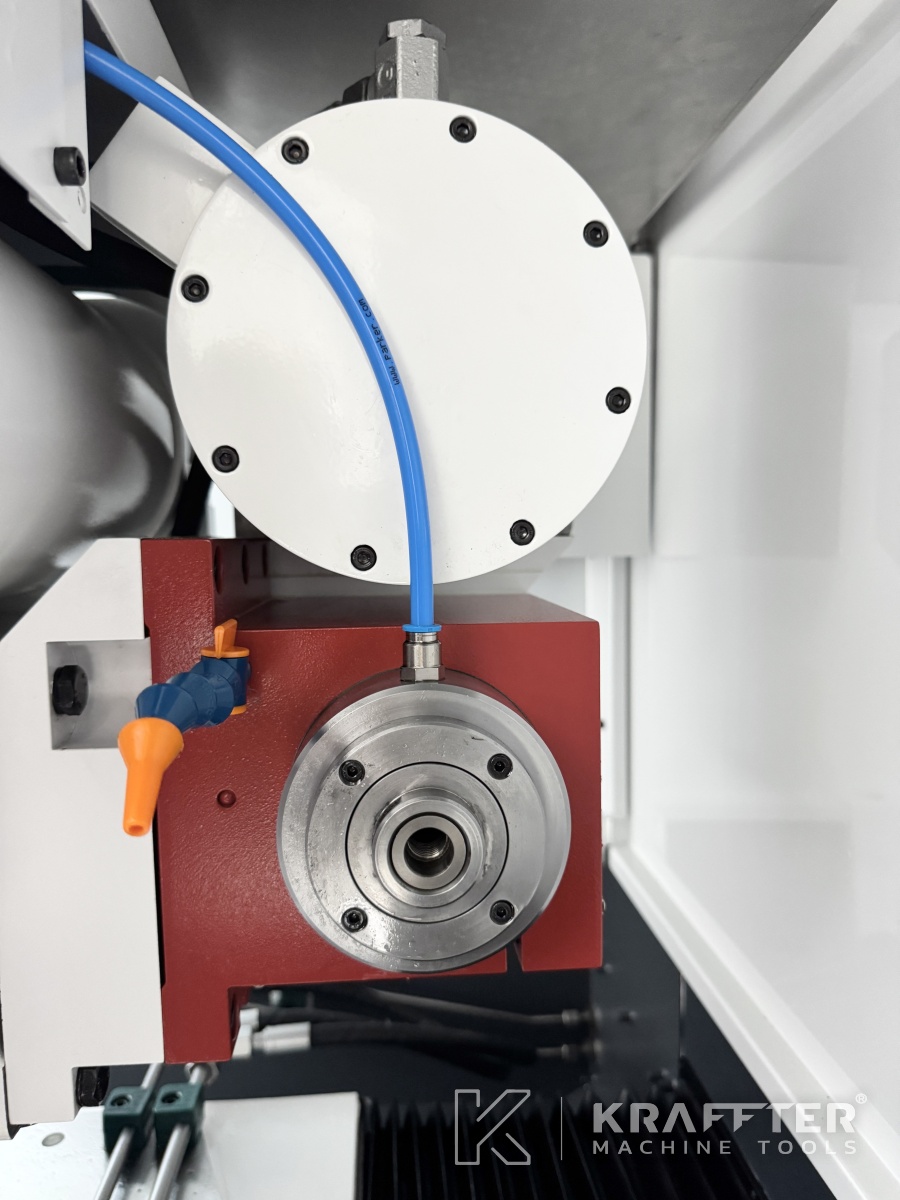

x1 internal grinding spindle type 102540B – speed: 40,000 [rpm]
-
x1 swiveling dressing attachment
-

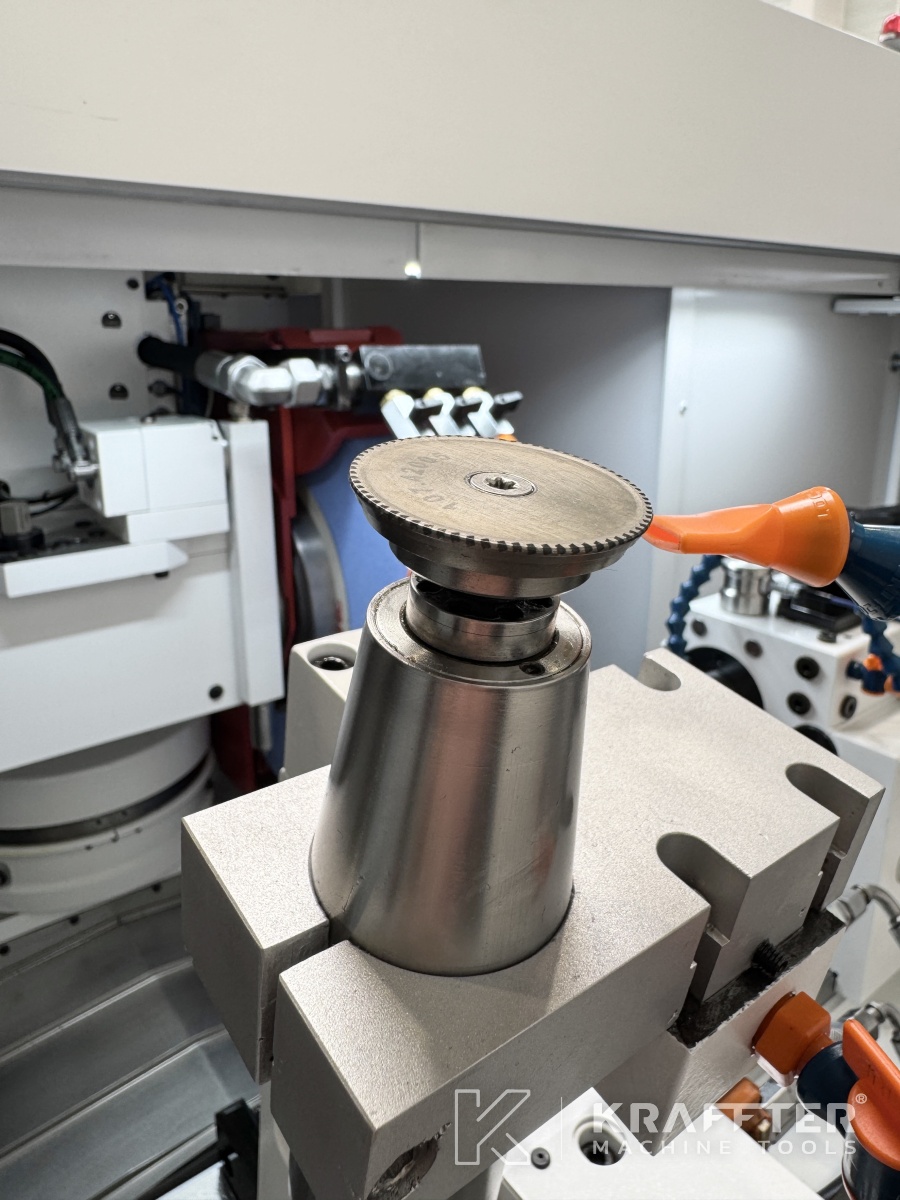

x1 rotating dressing device DR.KAISER type C42 DC 058 – speed: 25,000 [rpm] – 0.17 [kW]
-

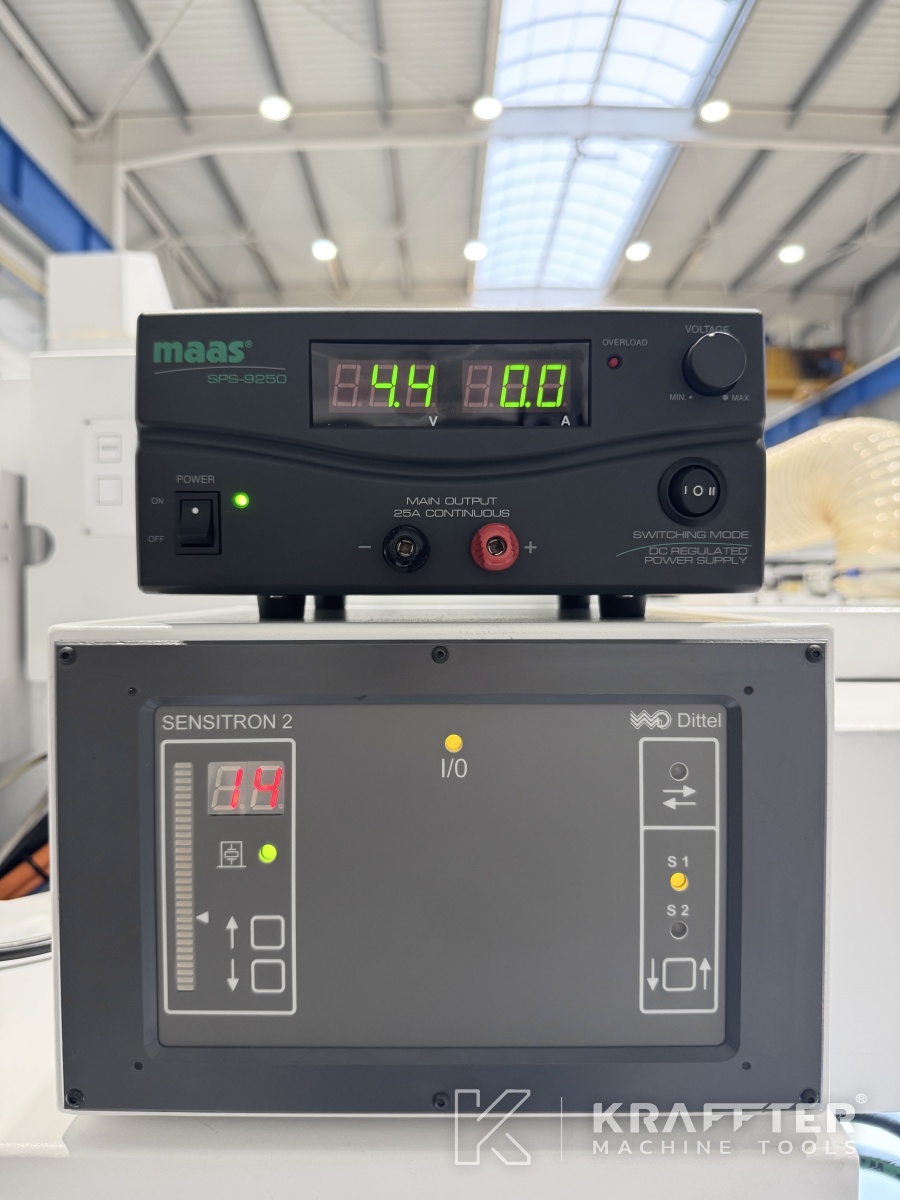

x1 frequency converter MAAS type SPS-9250
-

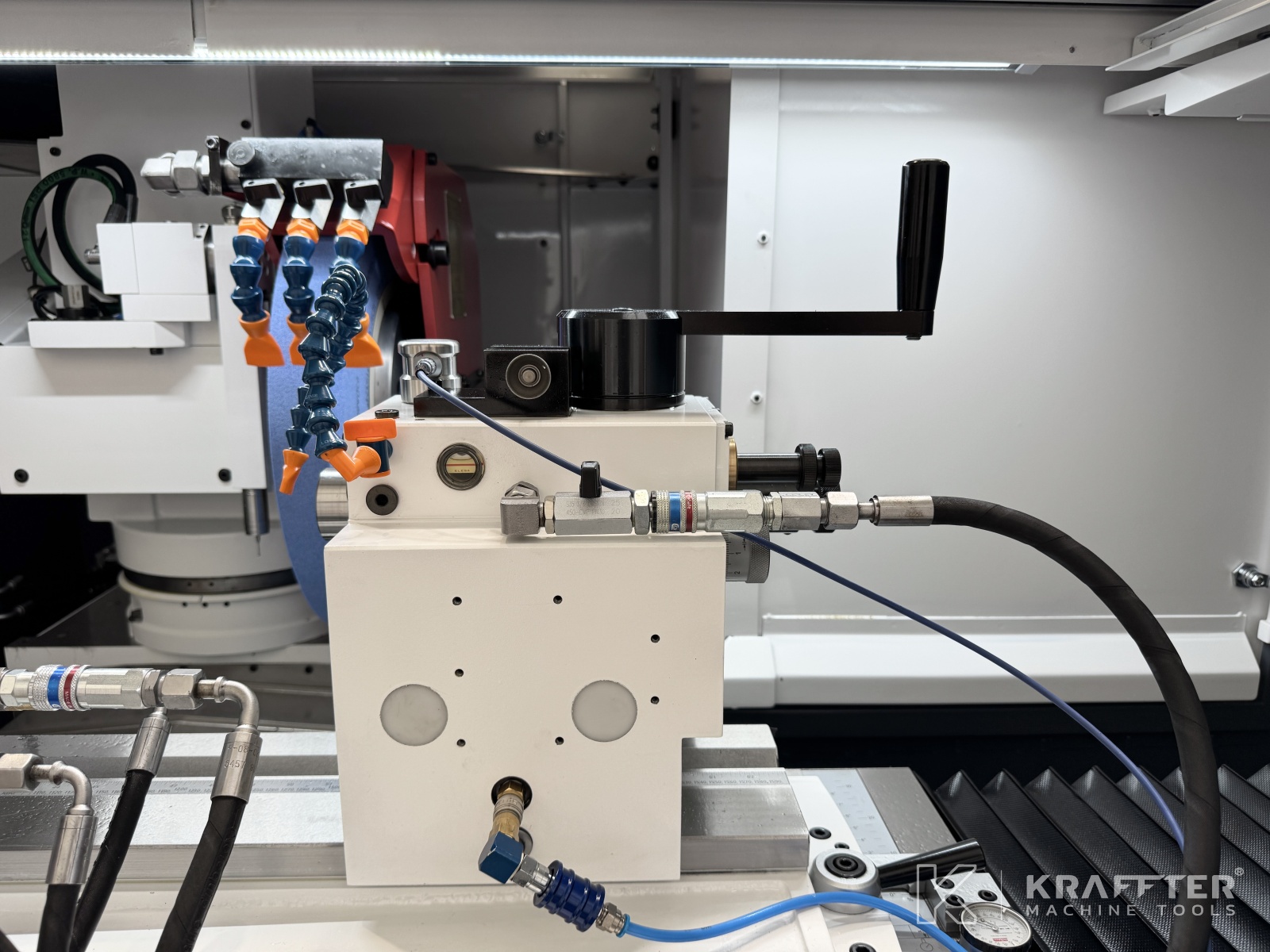

x1 pneumatic tailstock lift
-
x1 pneumatic upper-table lift
-

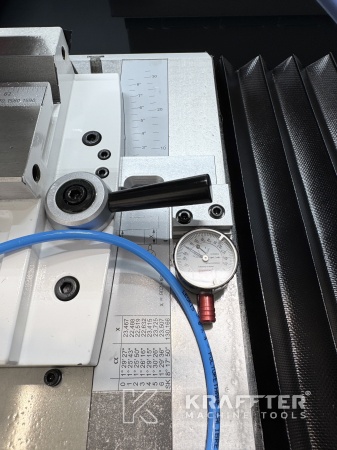

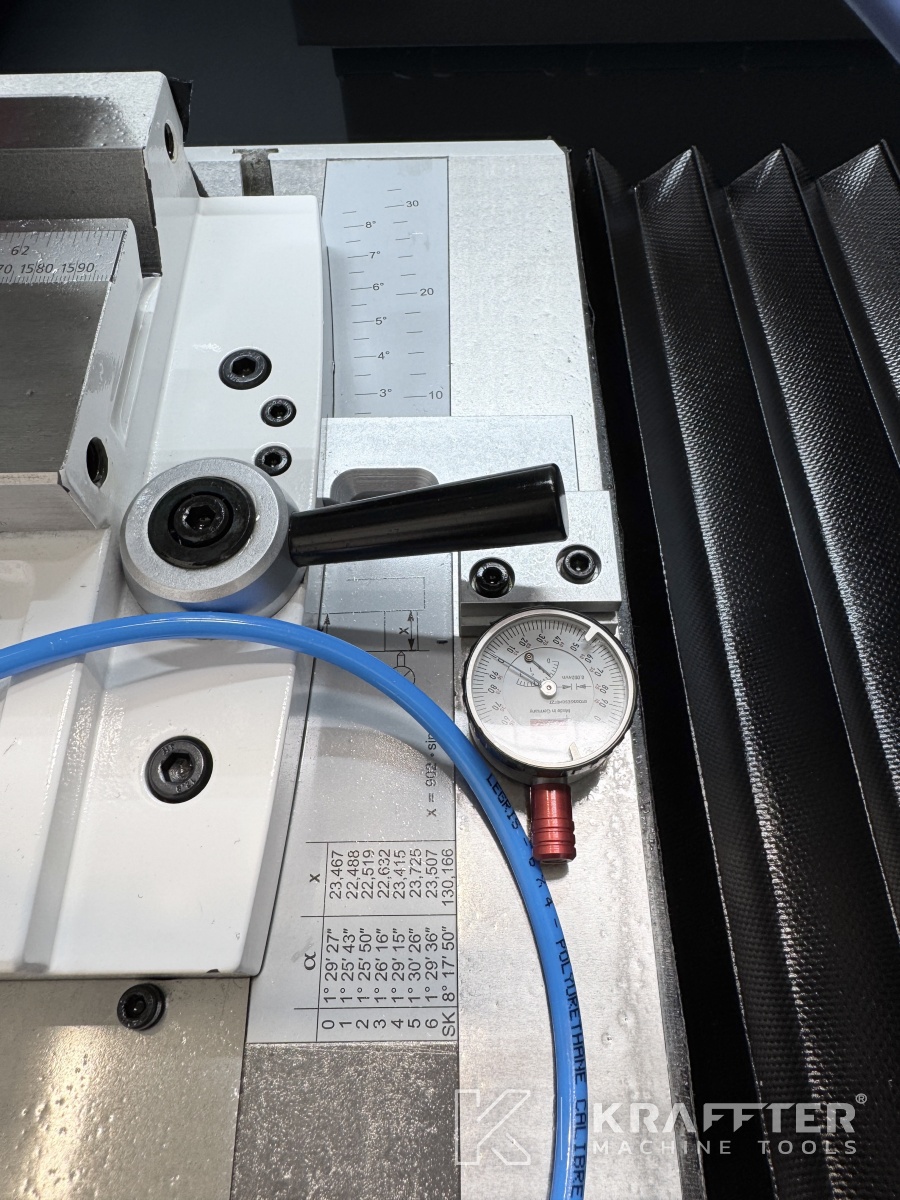

x1 longitudinal slide with rotary table - swiveling up to 8.5 [°]
-

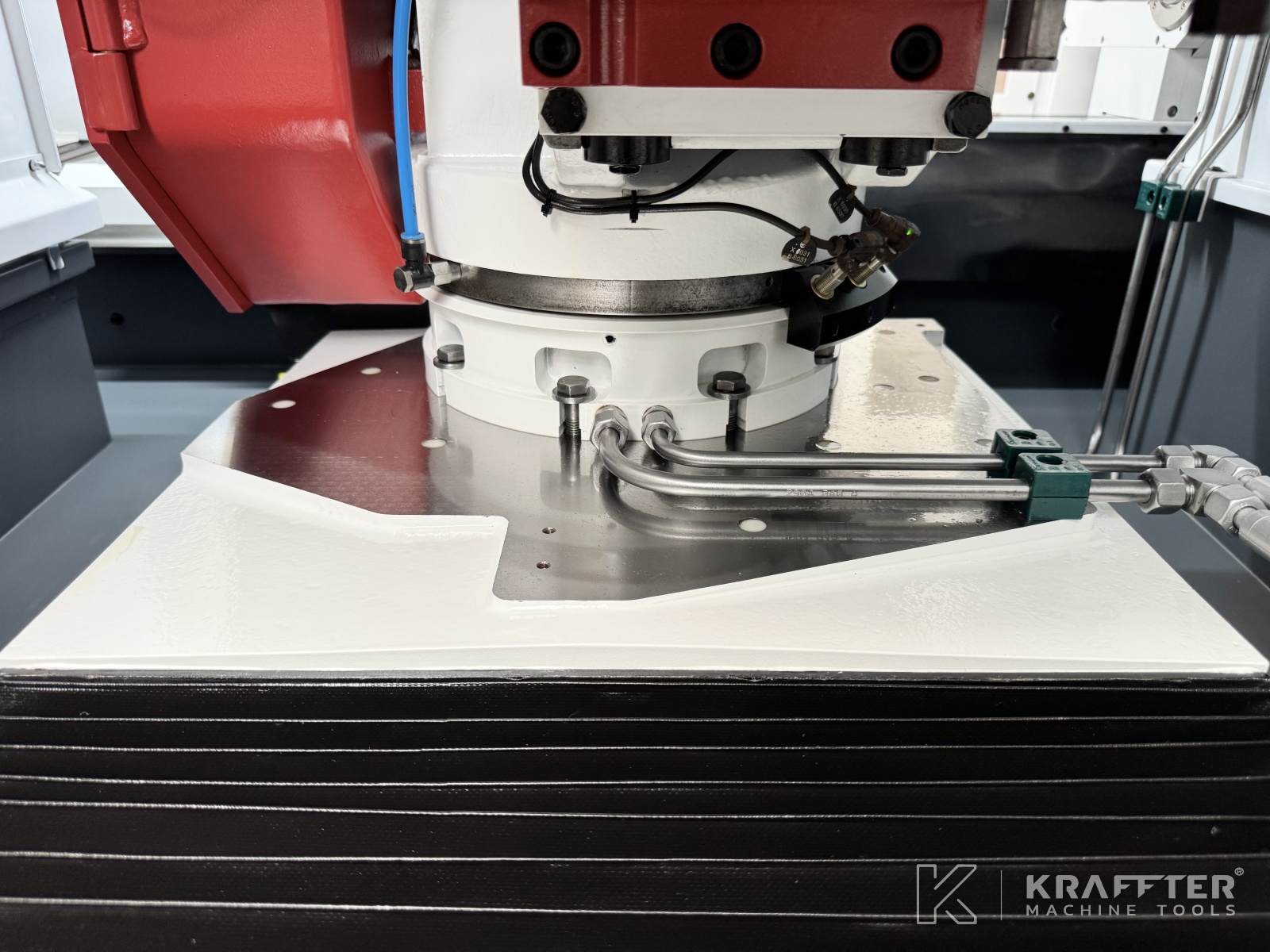

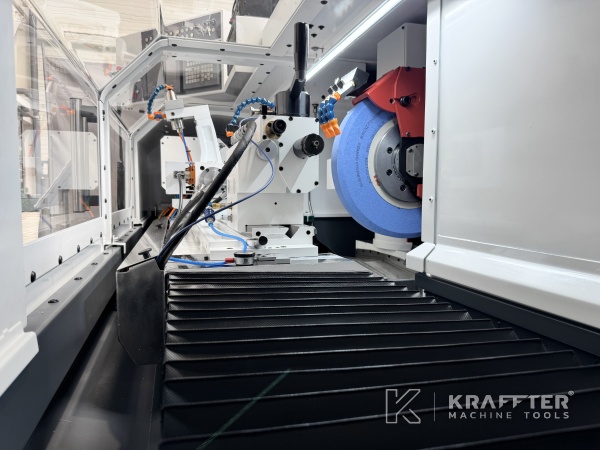

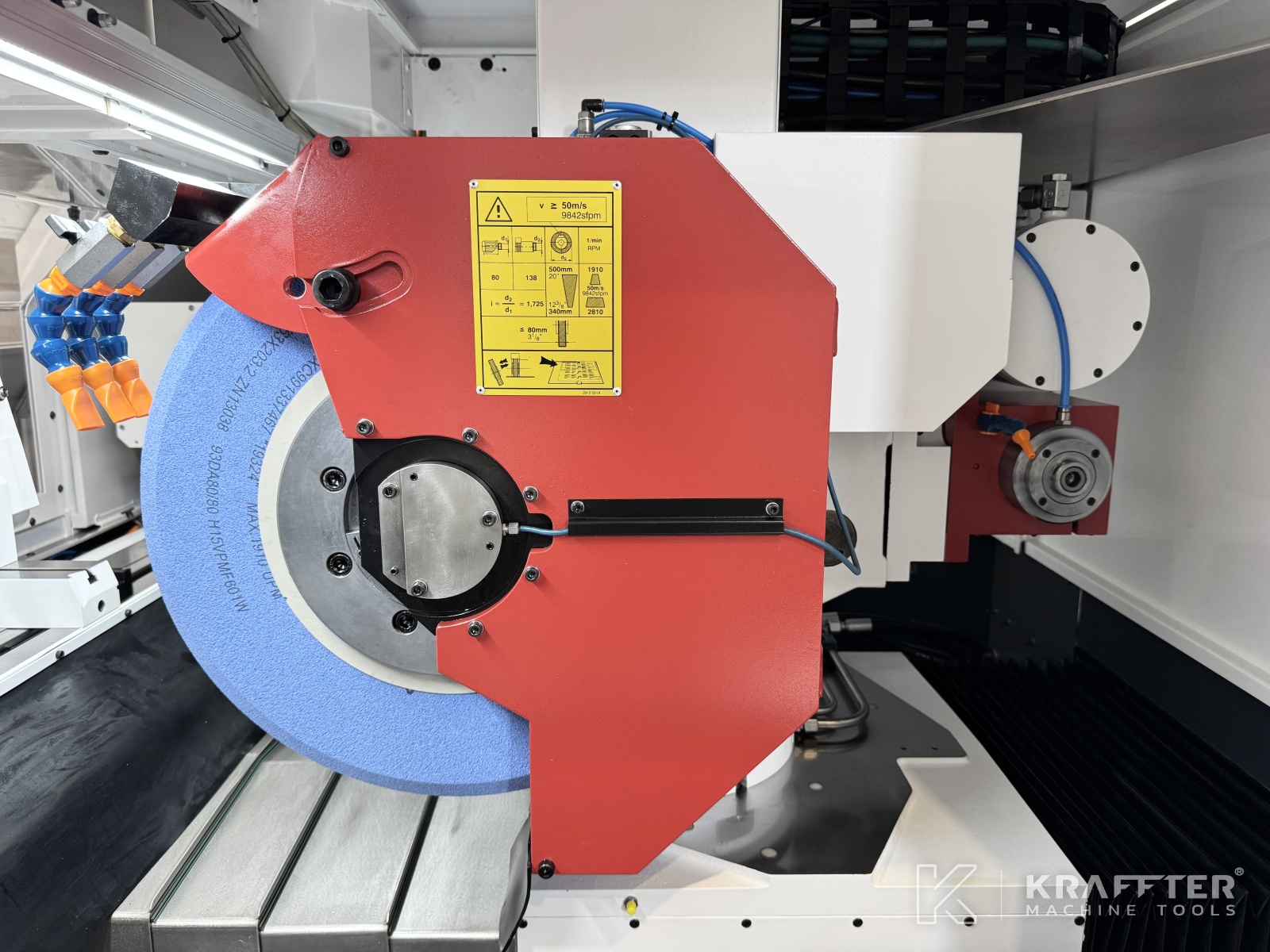

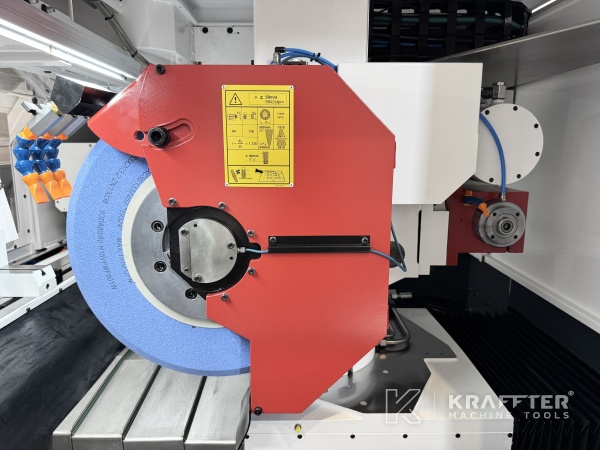

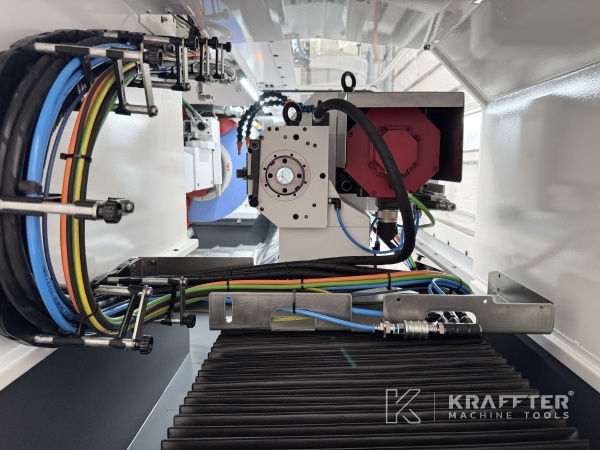

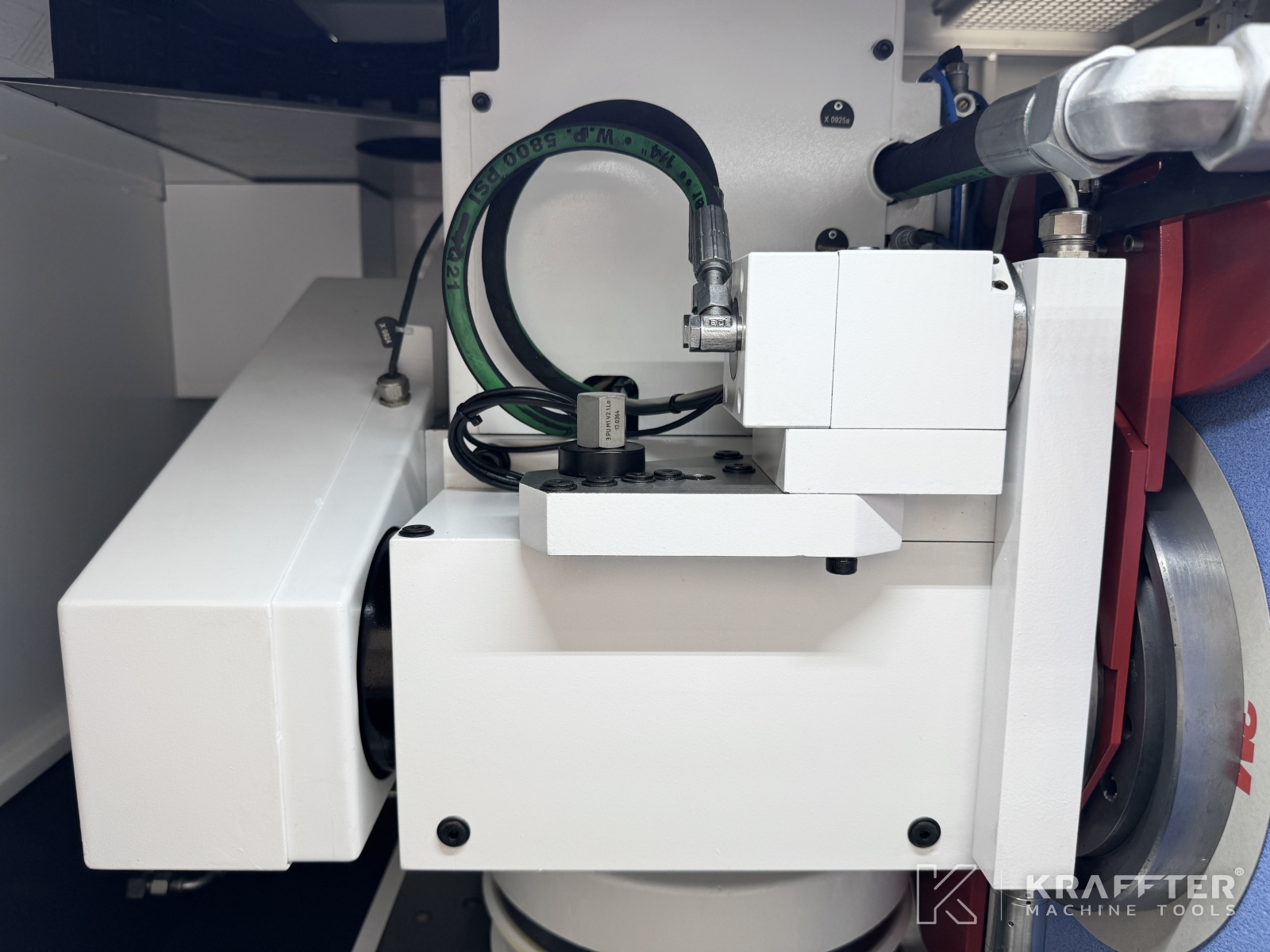

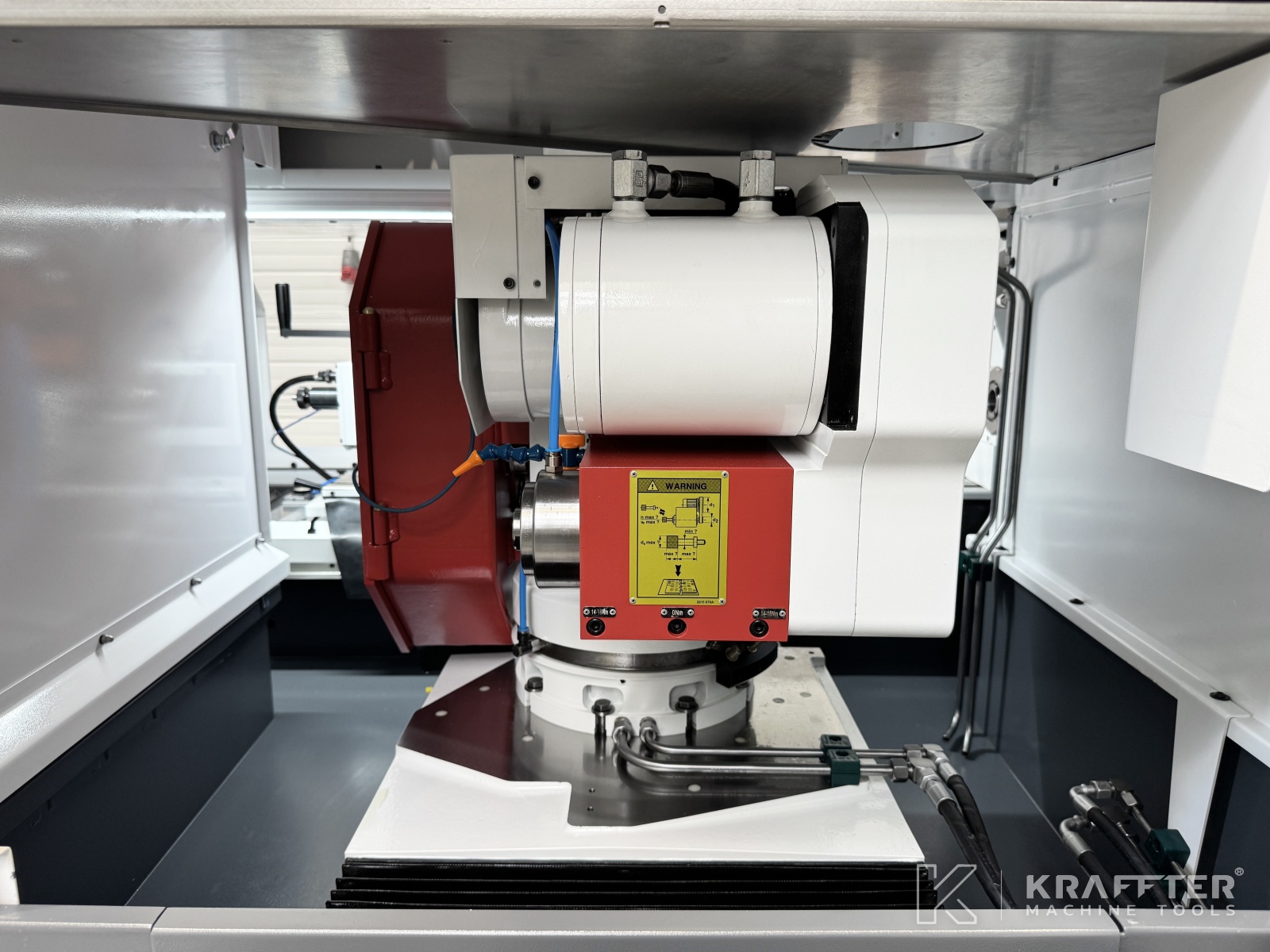

x1 automatic B-axis turret wheelhead – Hirth gearing 1 [°]
-
x1 C-axis for thread and form grinding
-

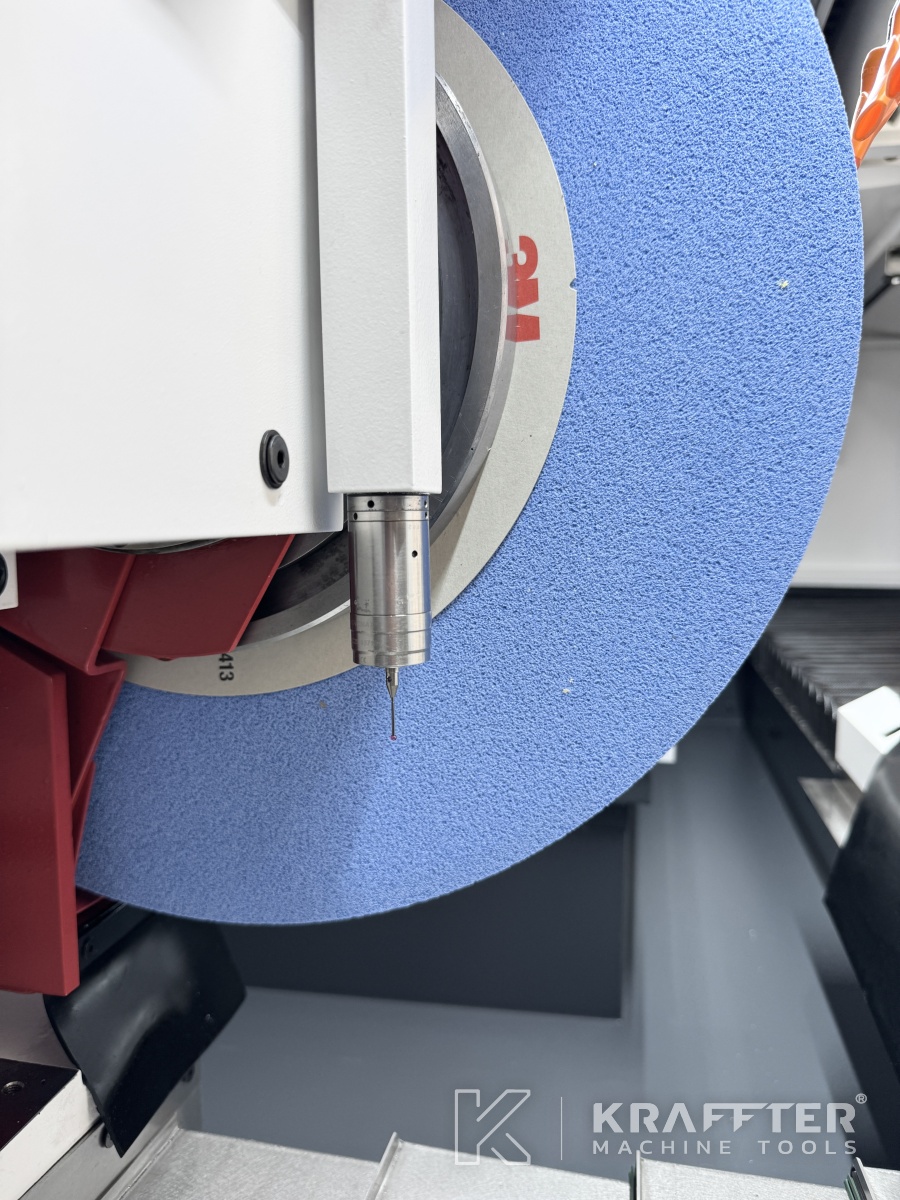

x1 workpiece probe MOVOMATIC C25
-
x1 contact control device DITTEL SENSITRON 2
-

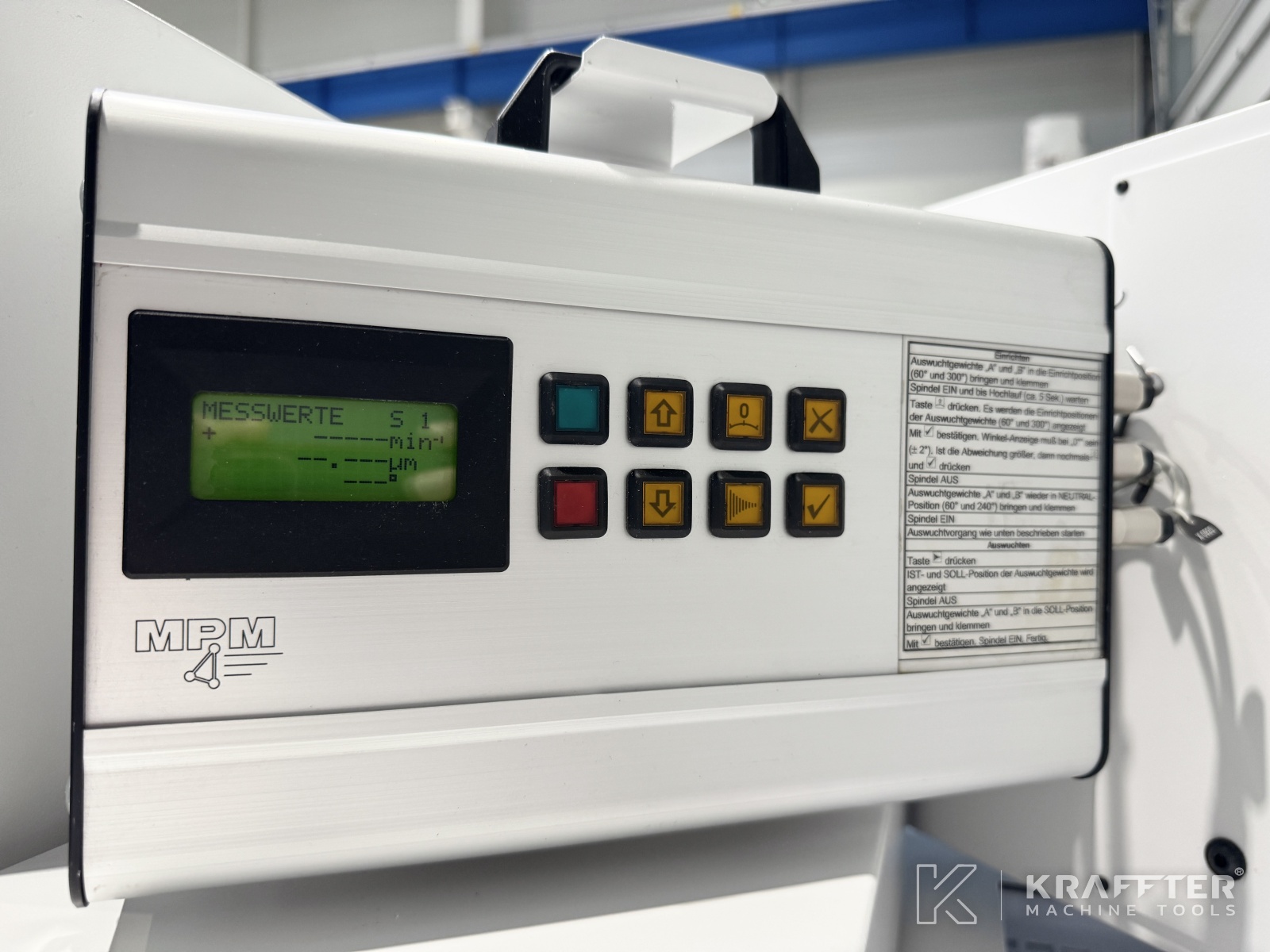

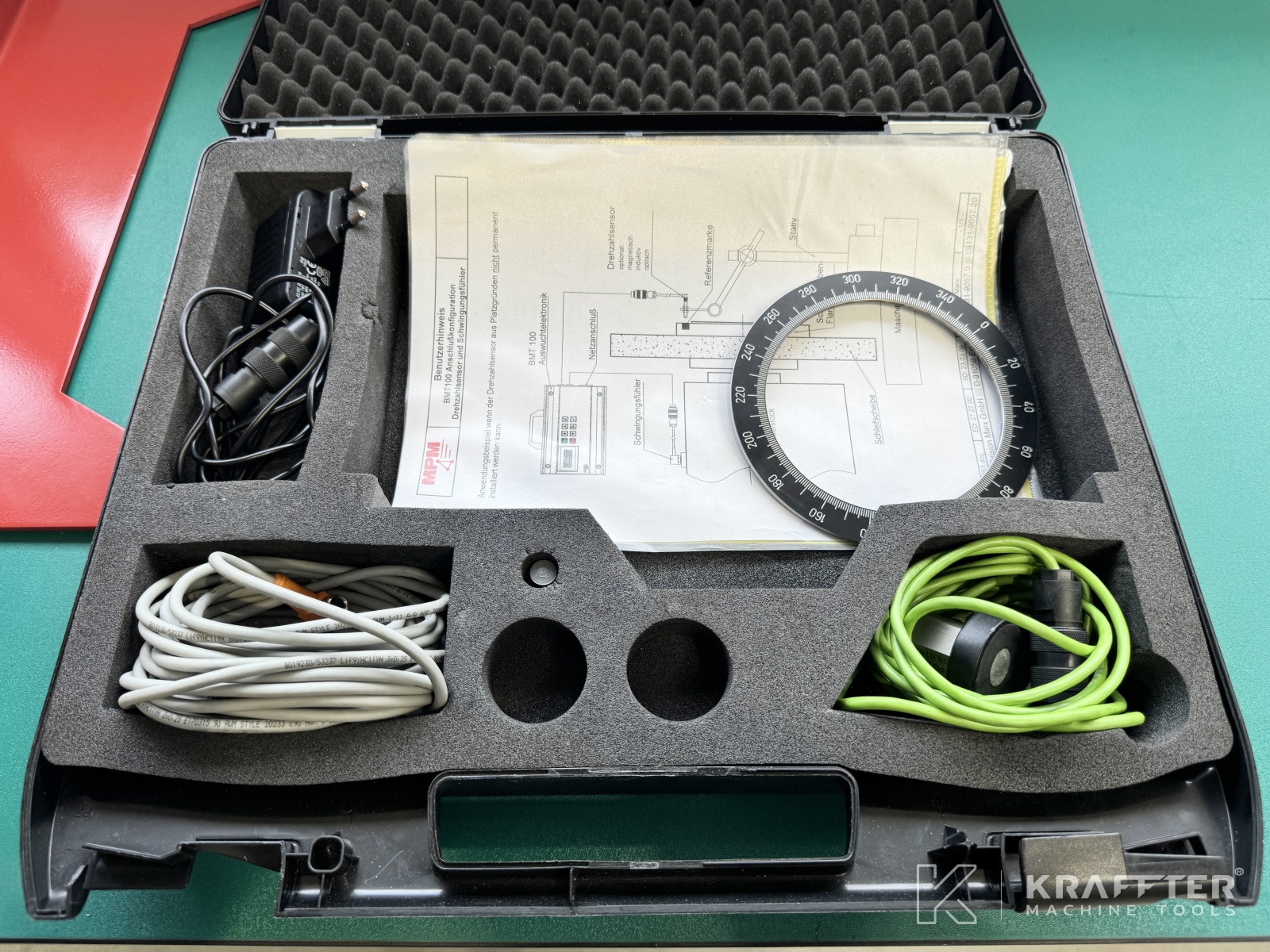

x1 semi-automatic wheel balancing device MPM type 3.BMT100M
-

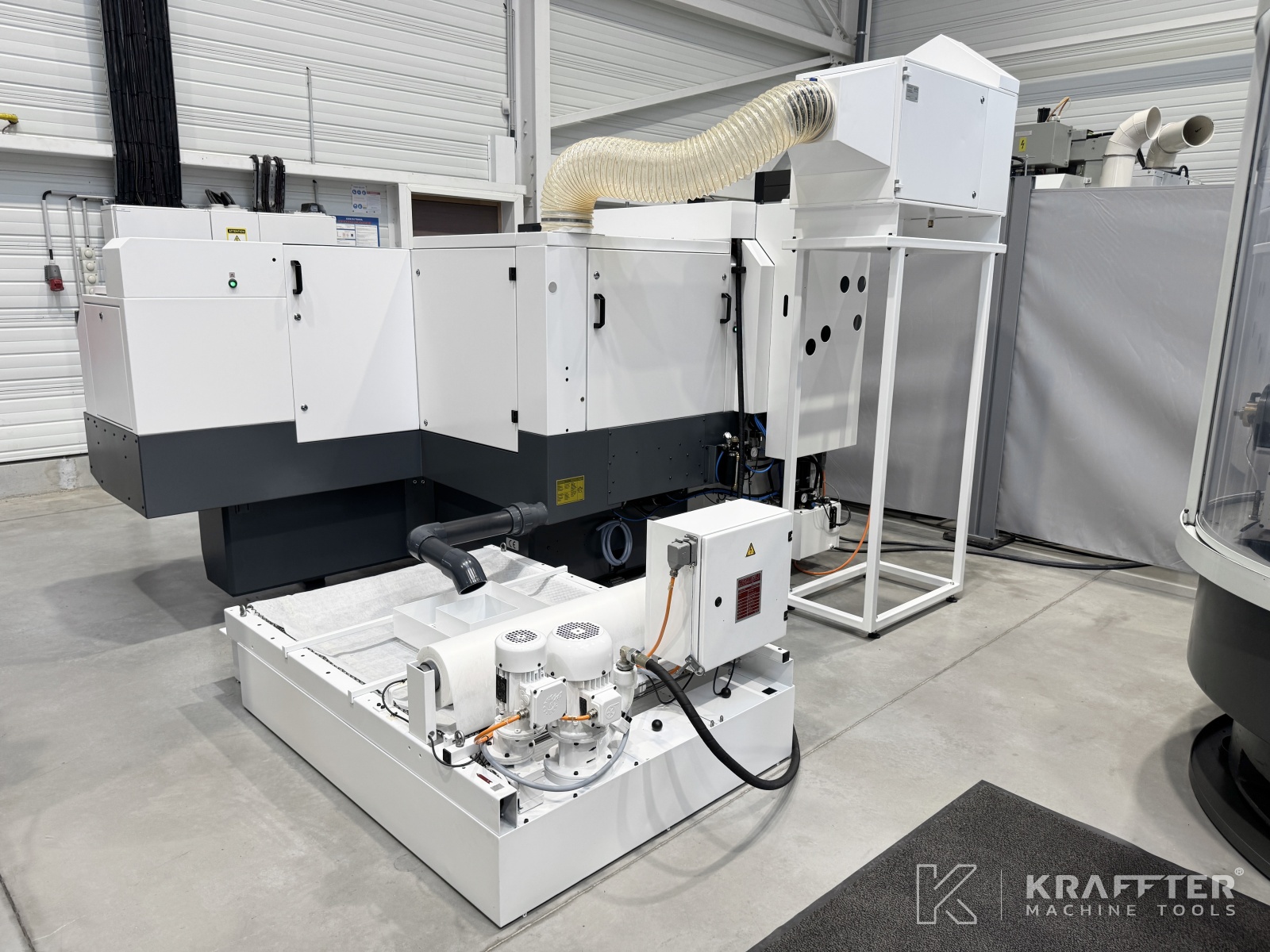

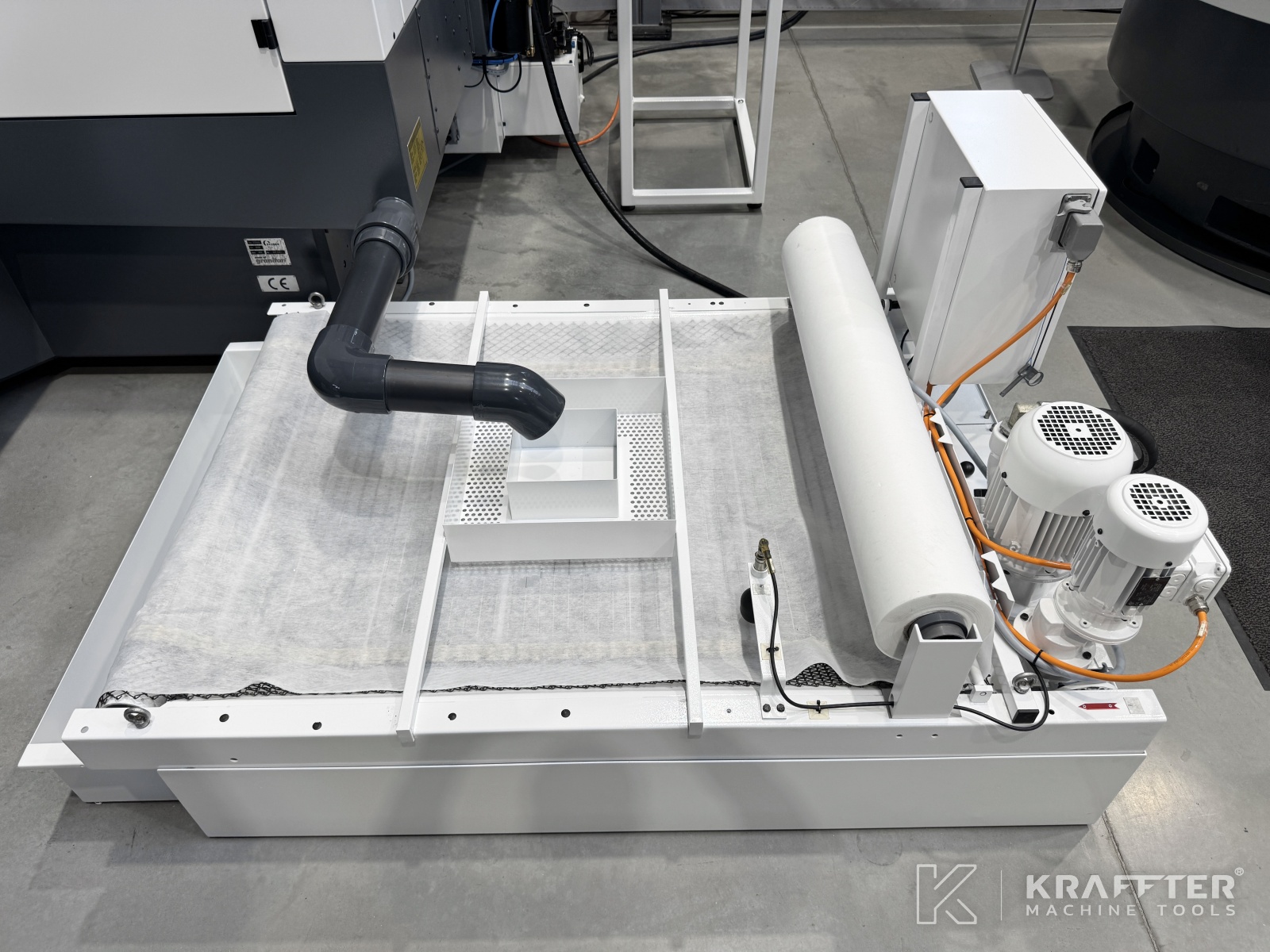

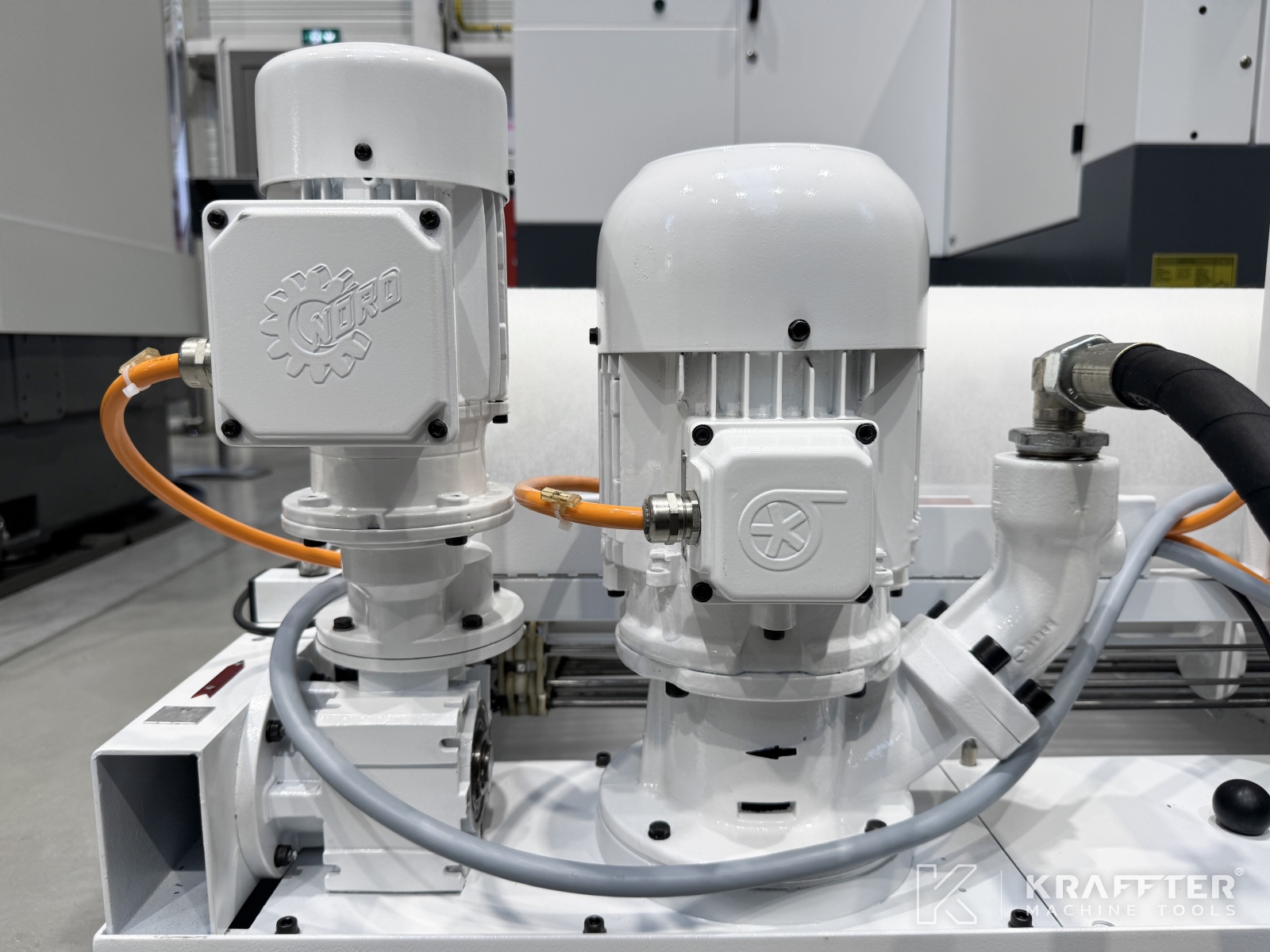

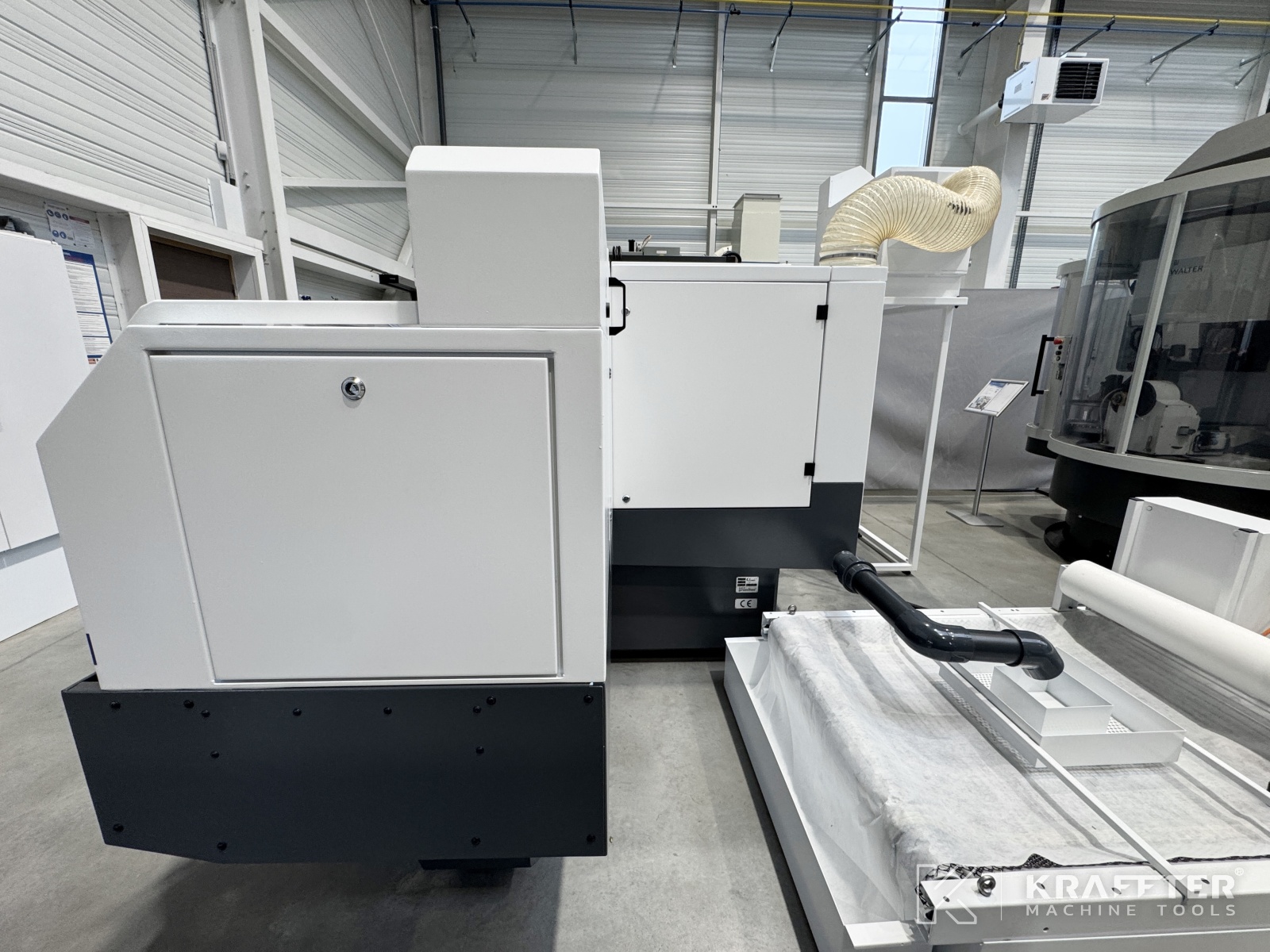

x1 paper filtration unit STREULI AG
-

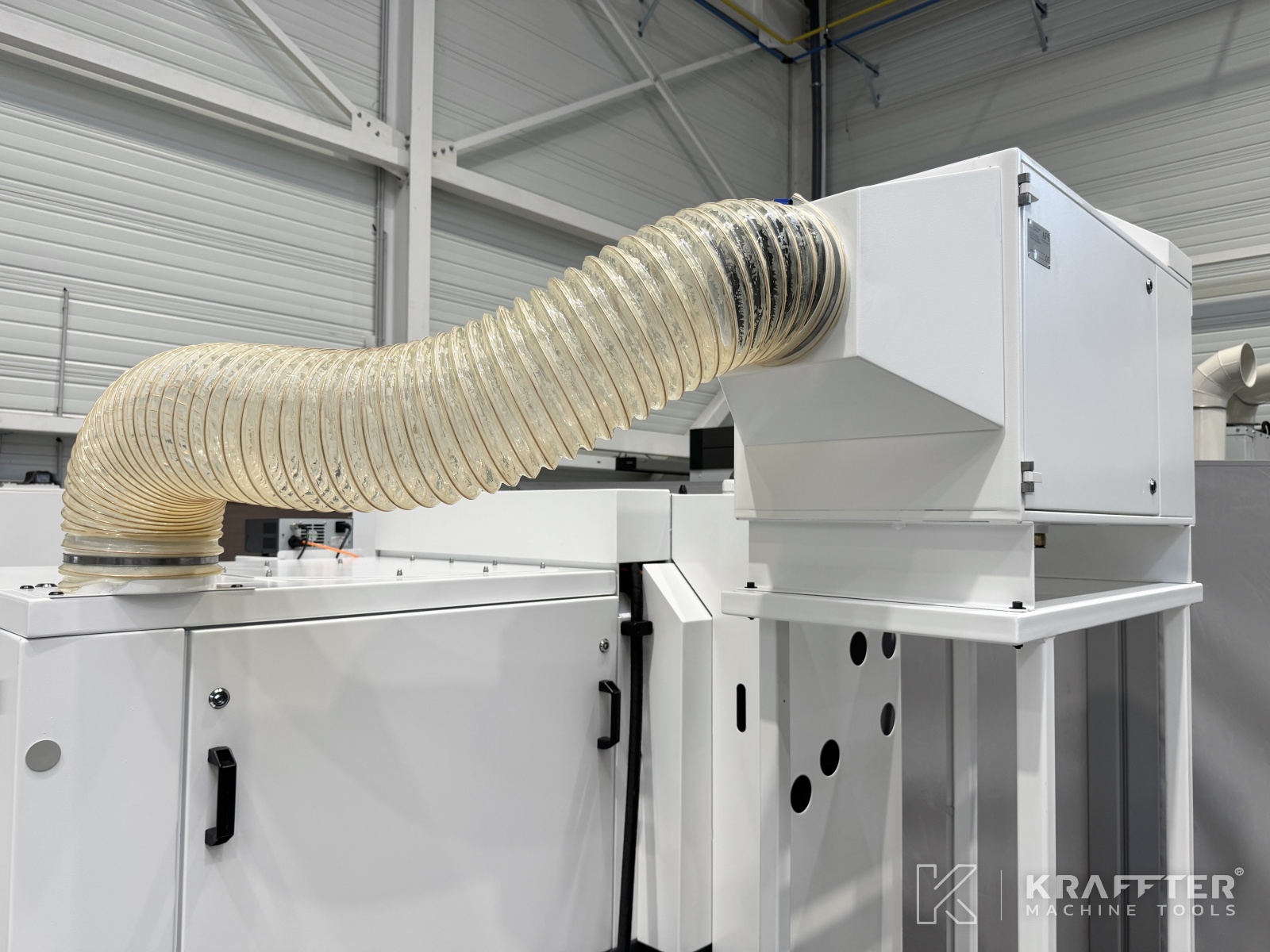

x1 mist extraction unit AFS Air Filter Systeme
-

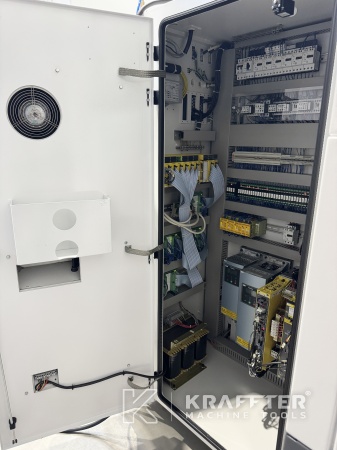

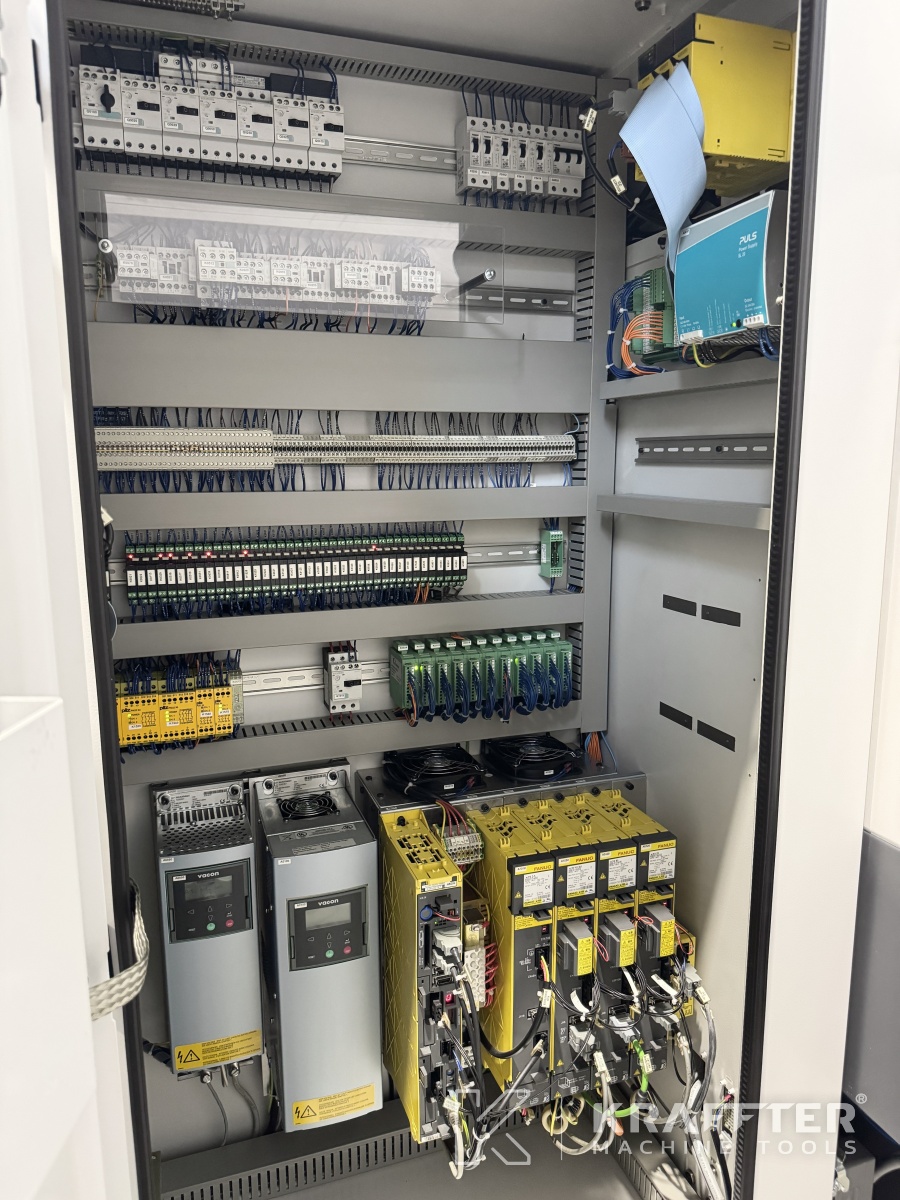

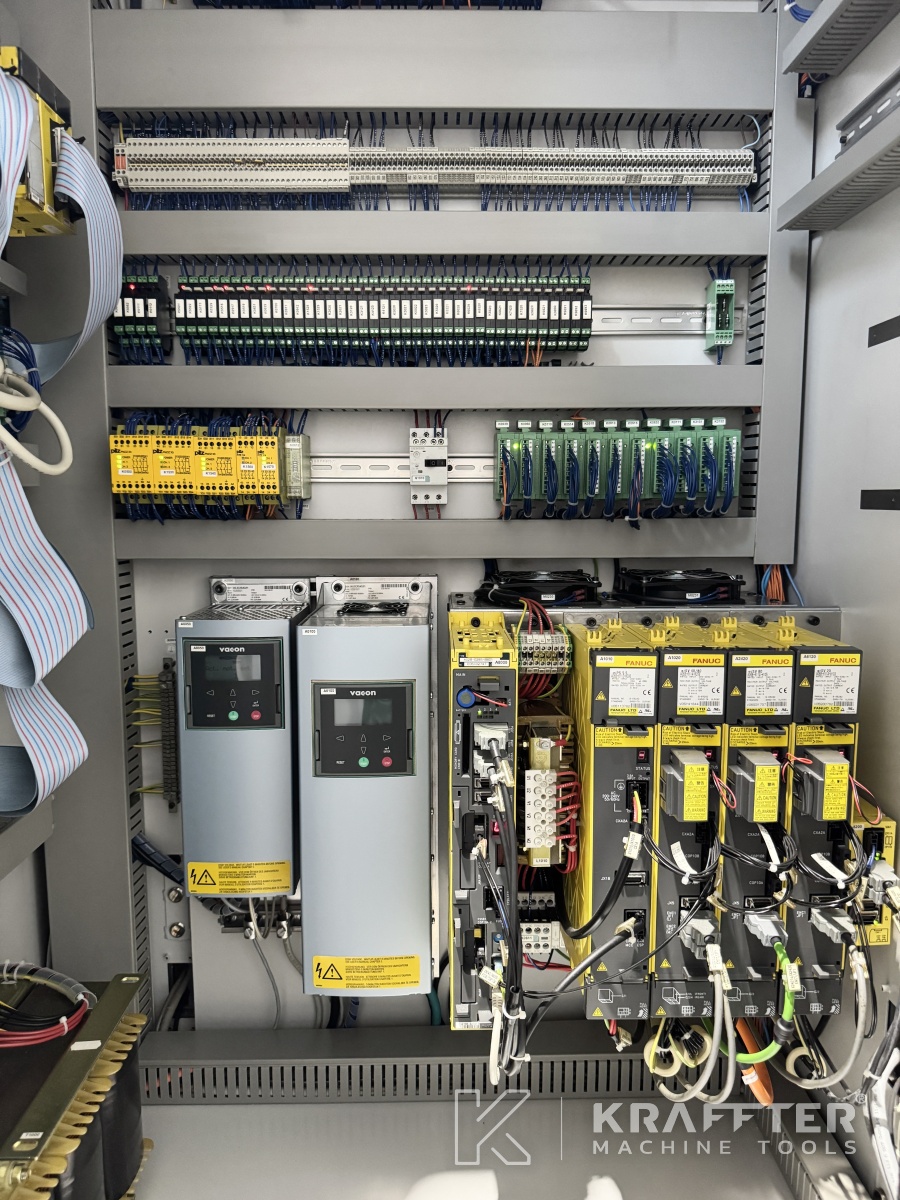

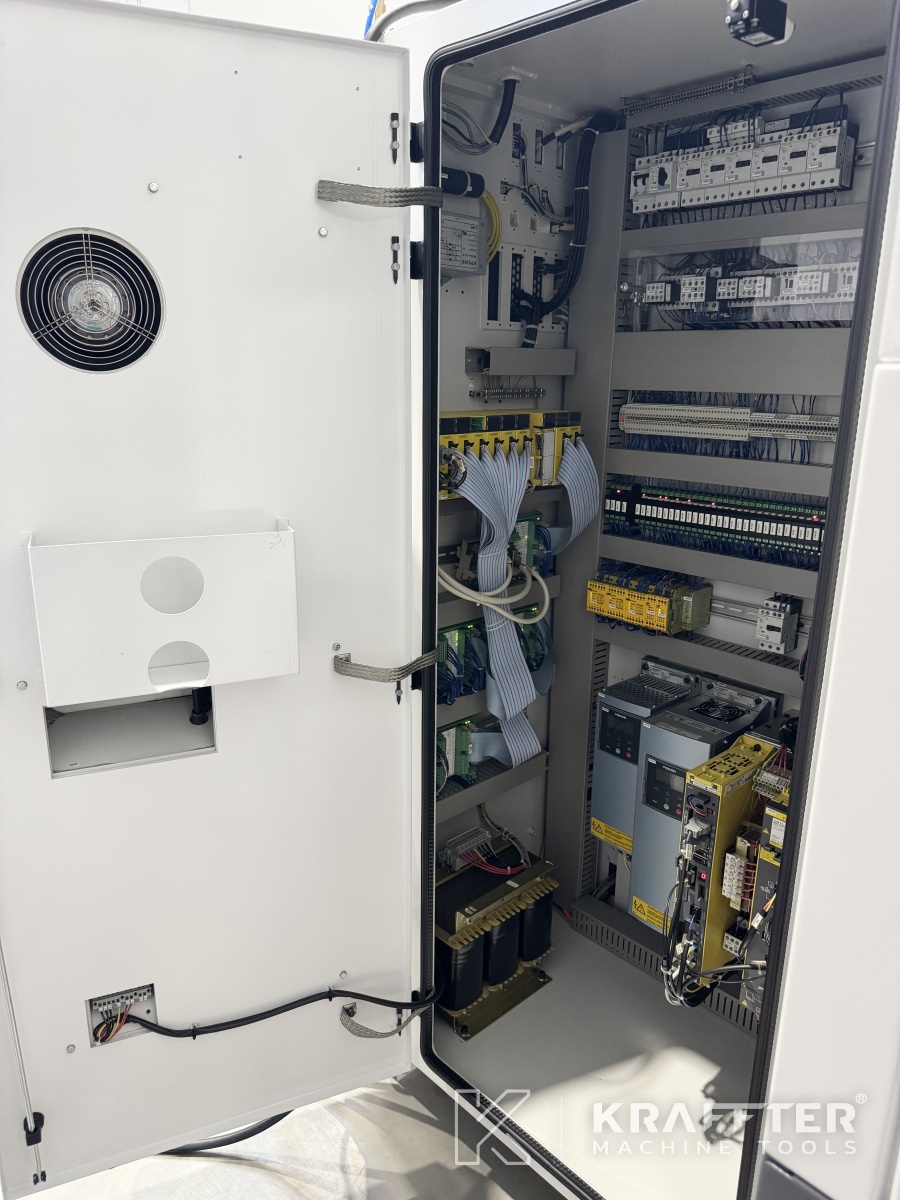

x1 electrical cabinet air conditioner
-

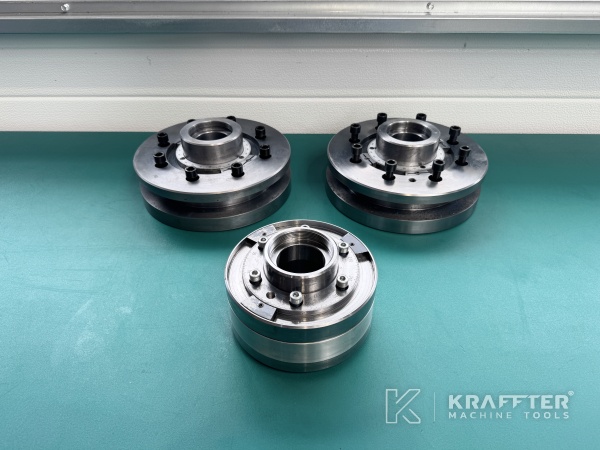

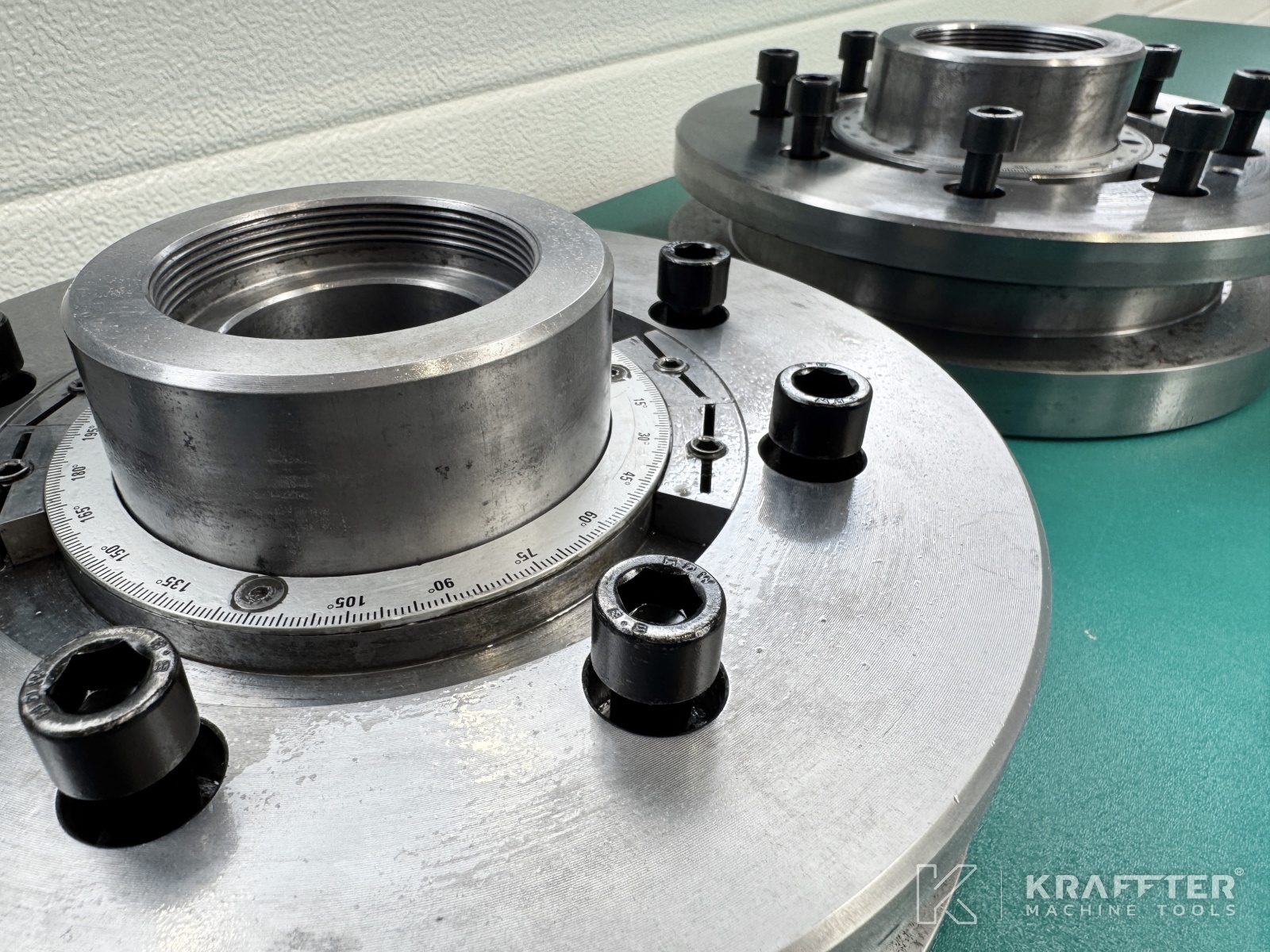

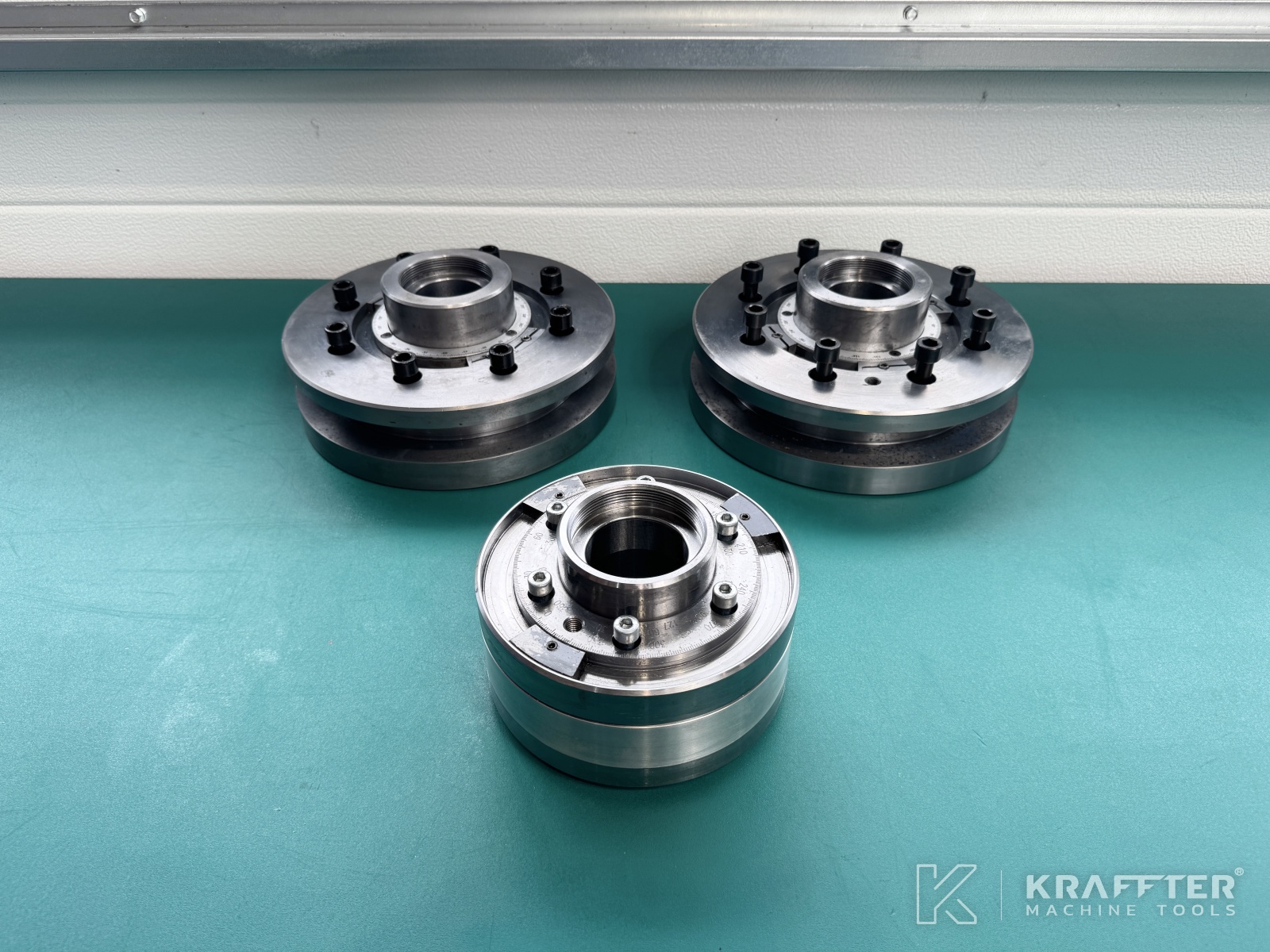

x3 external grinding wheel flanges
-

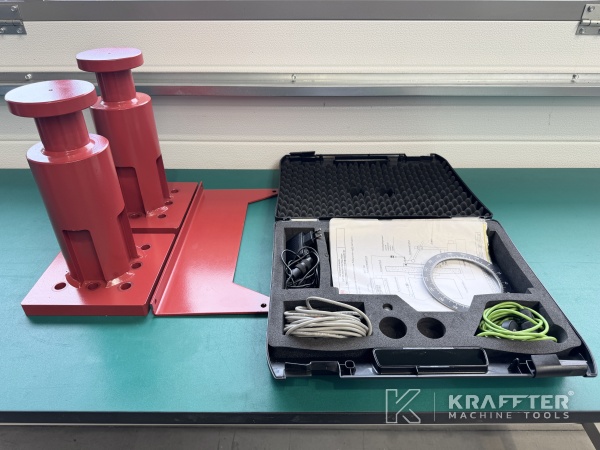

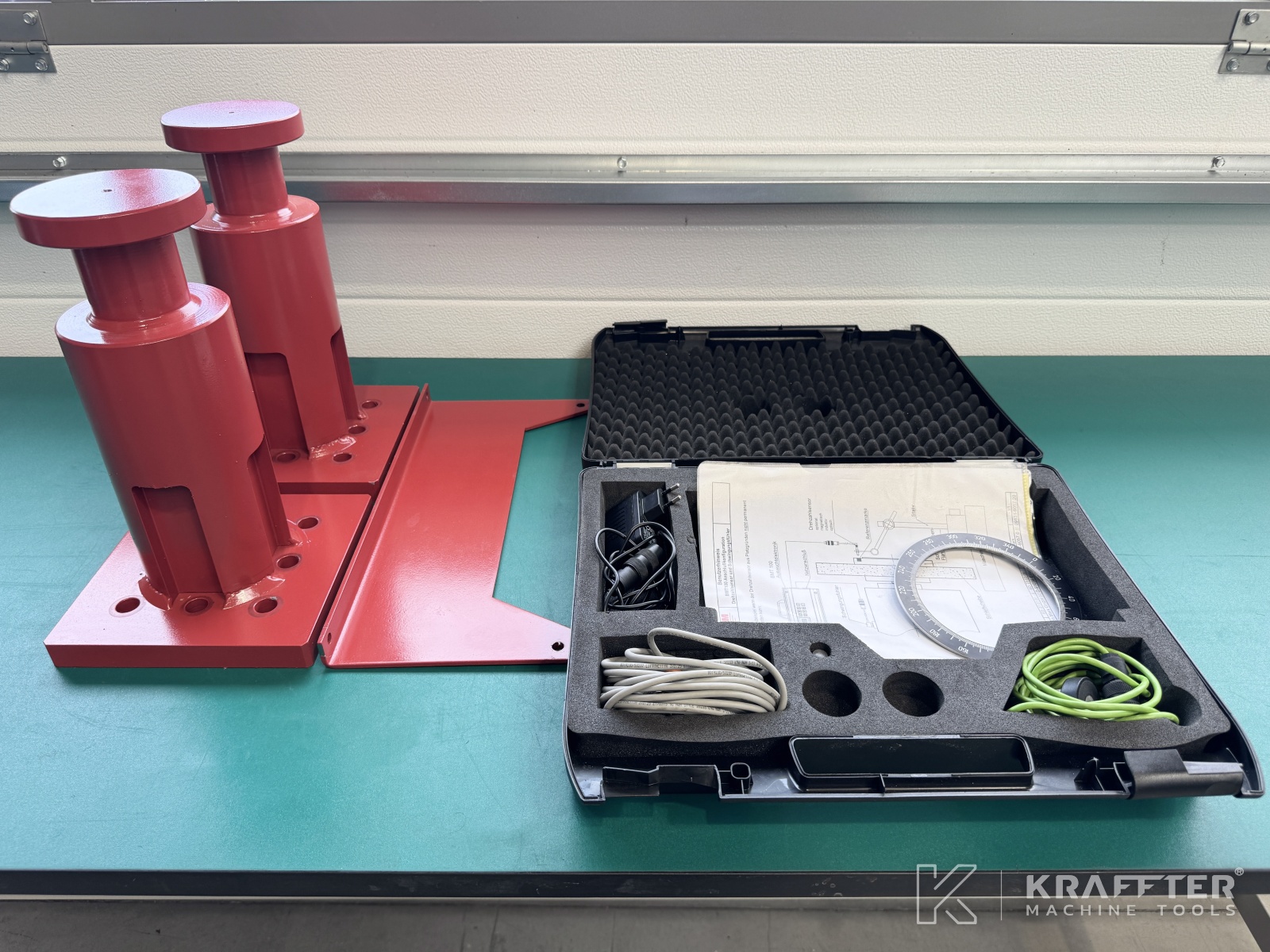

x2 lifting blocks
-

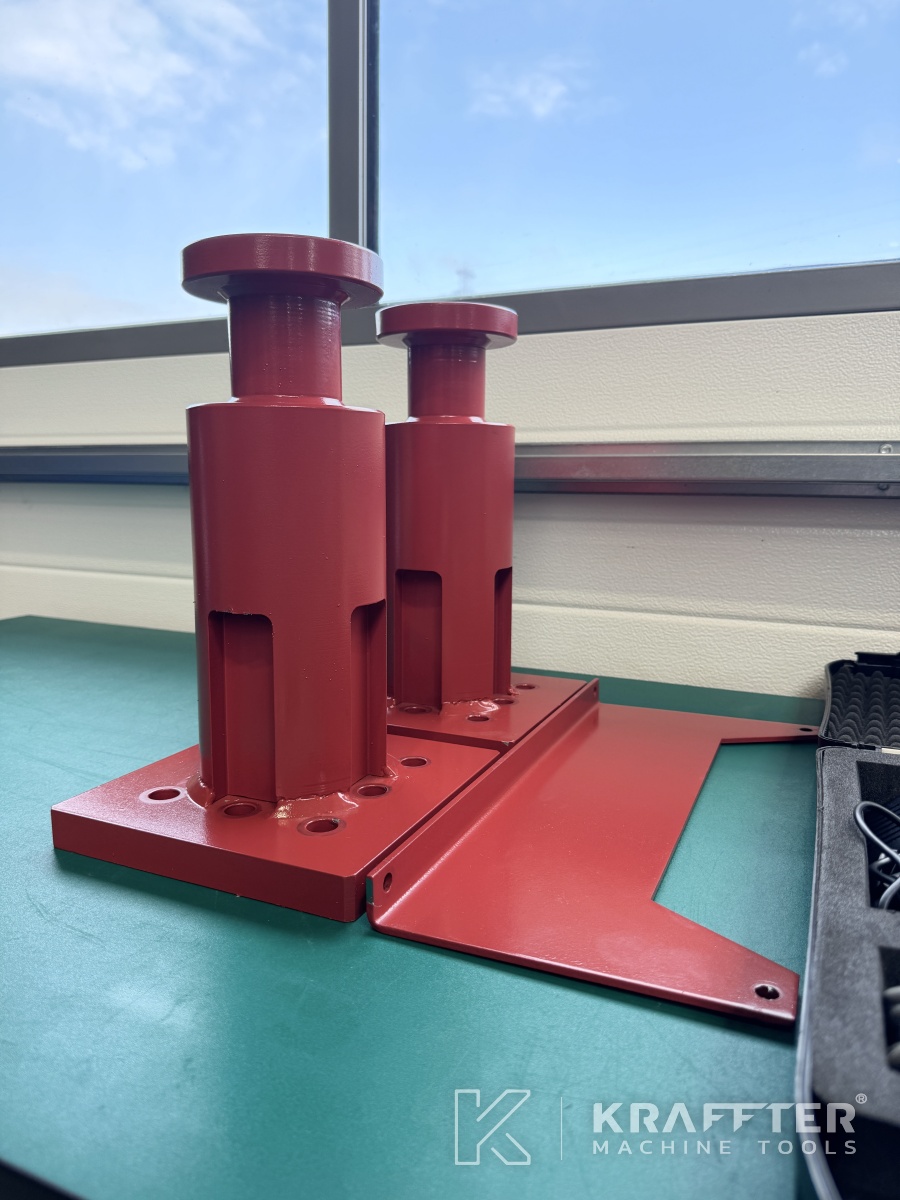

x1 axis bracket (for transportation of the machine)
-
x1 set of operating manuals (French, English, and German)
