Venduto

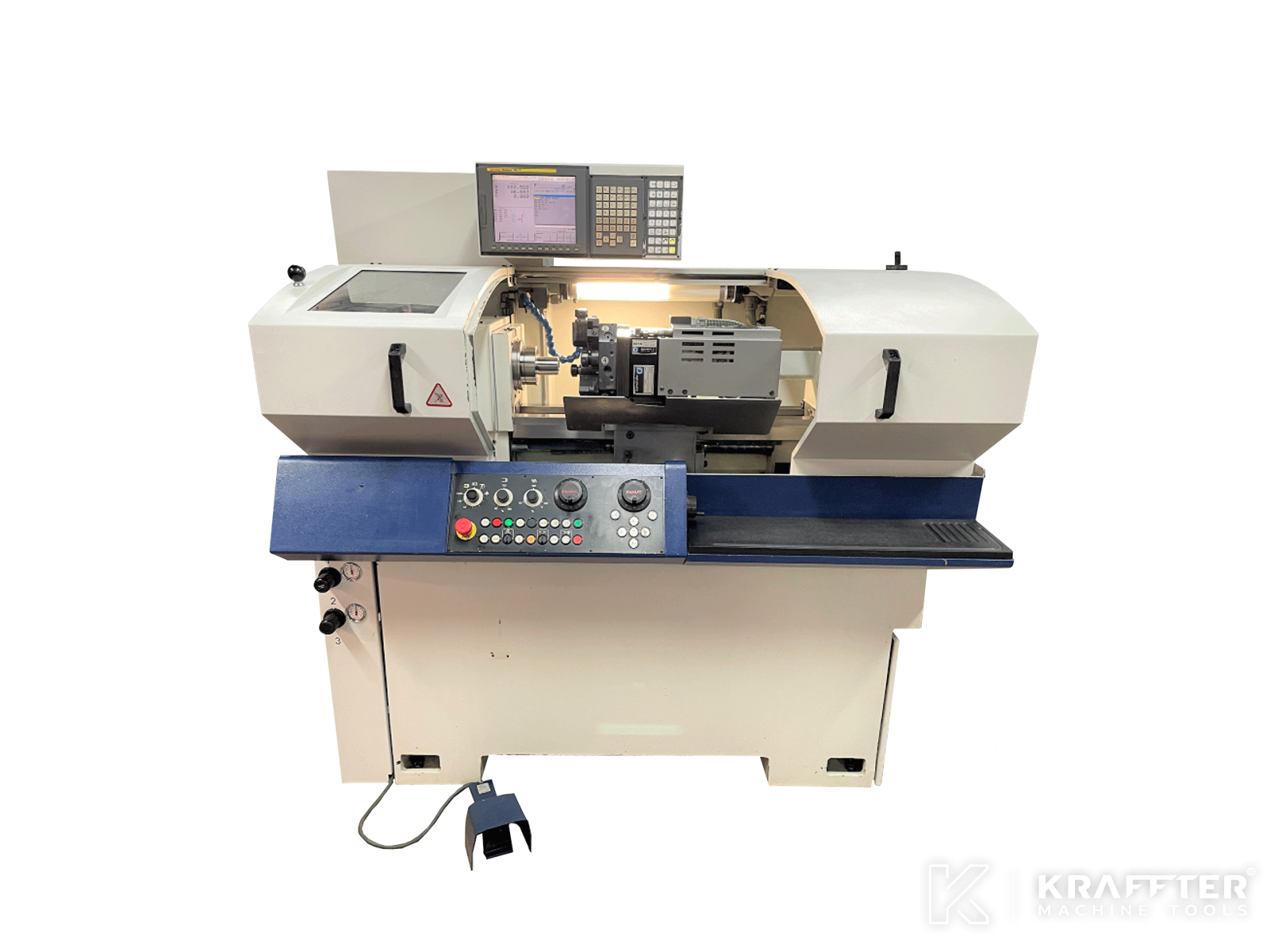

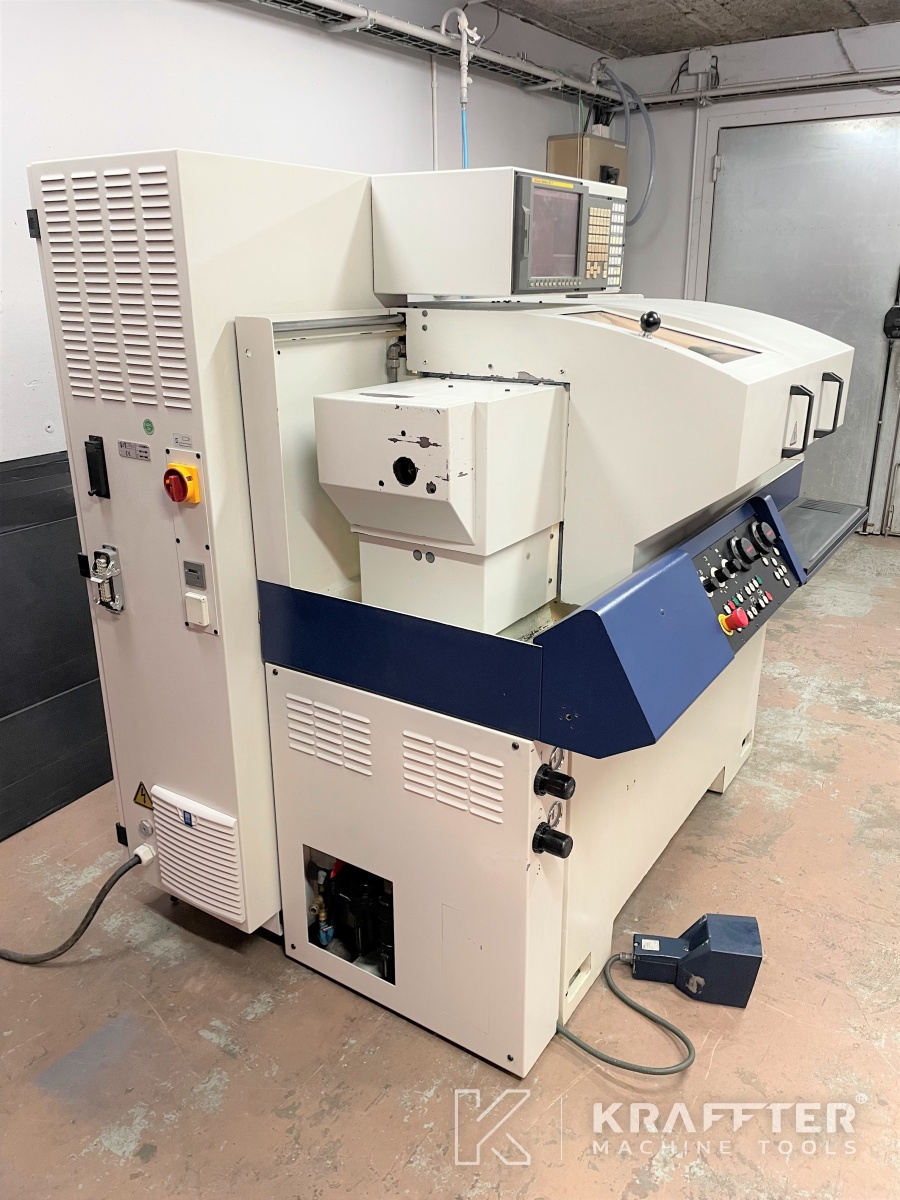

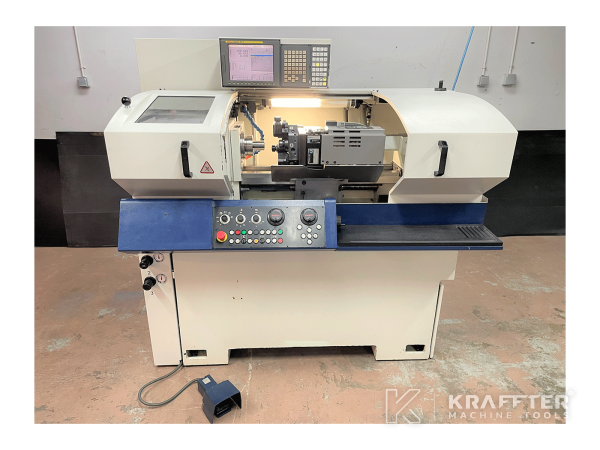

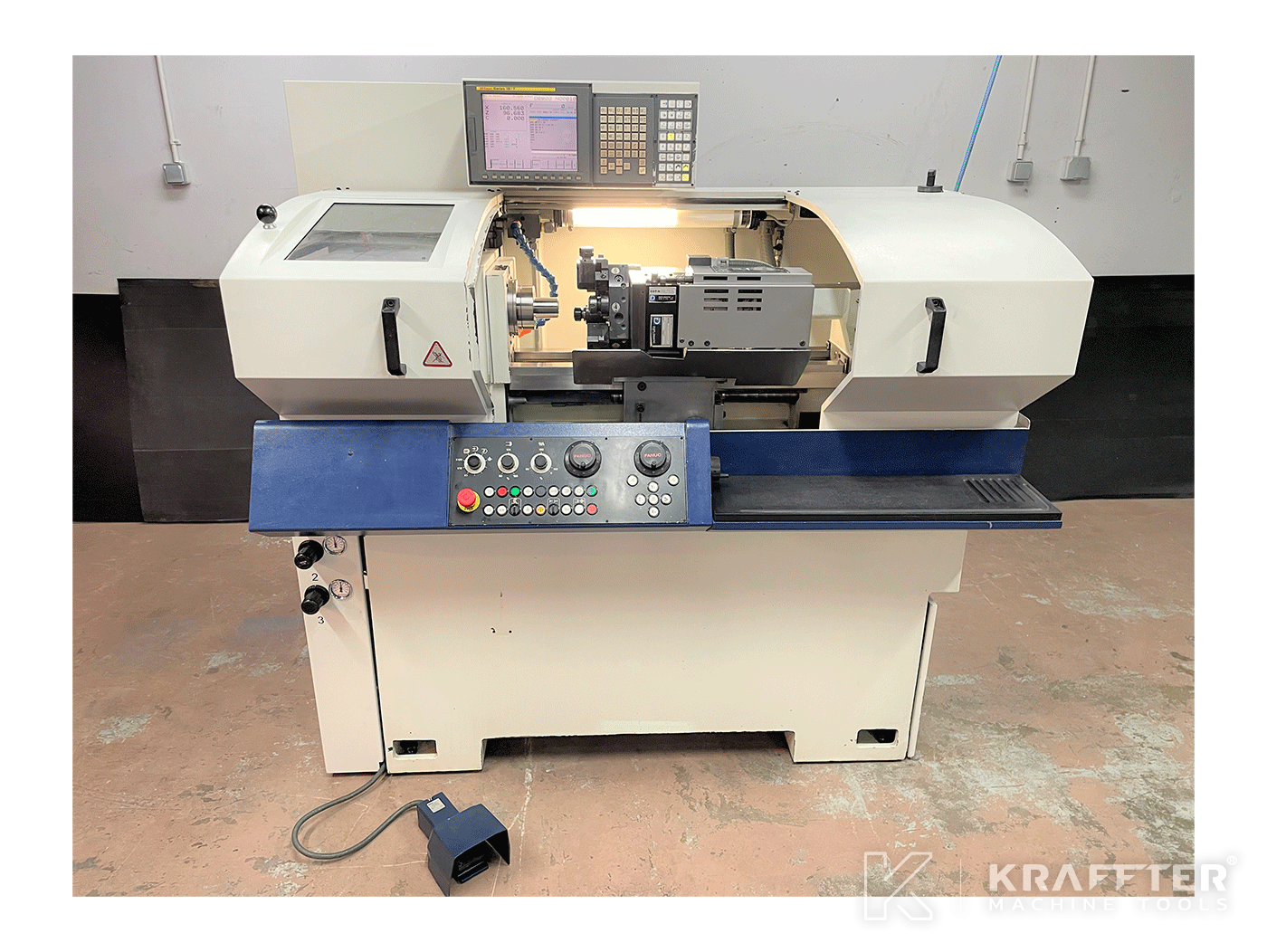

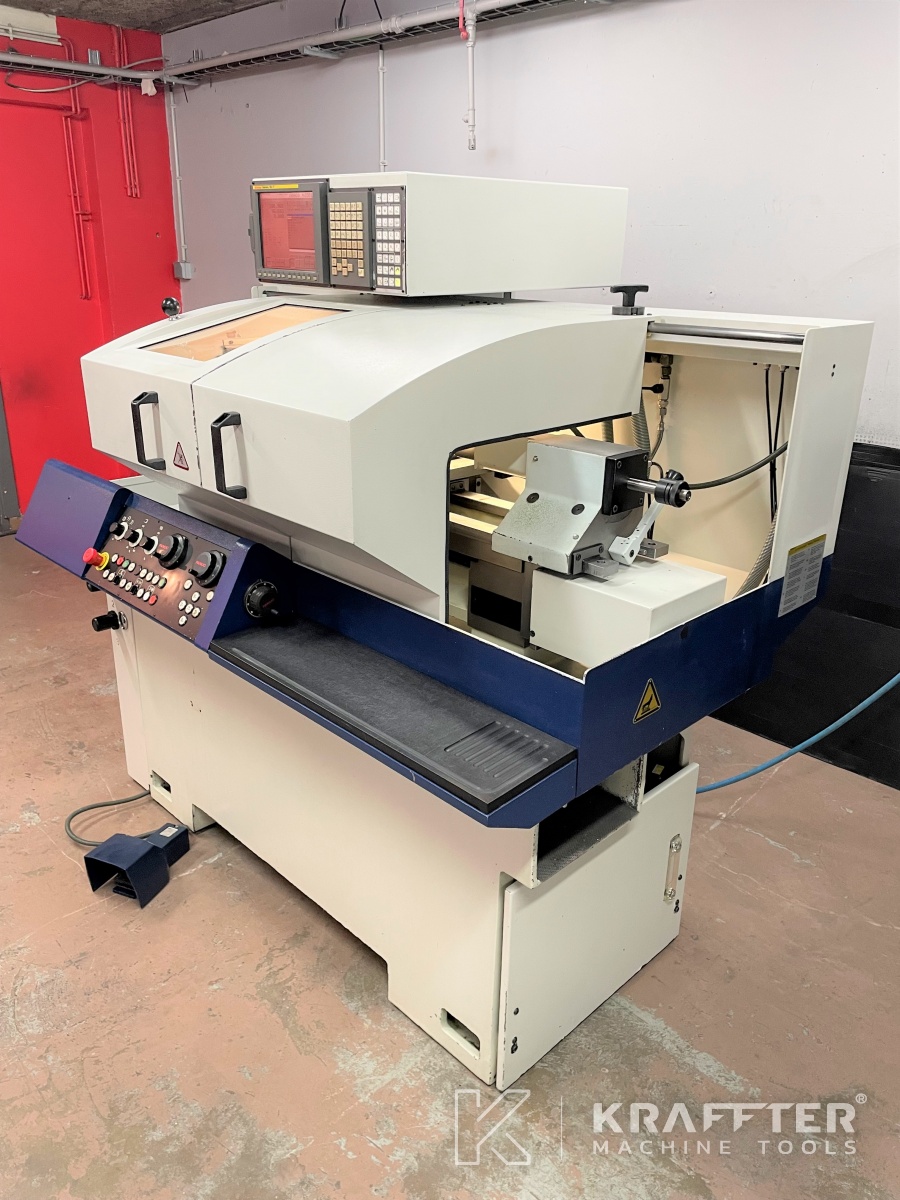

Tipo di macchina: Tornio CNC ad autoapprendimento
Marca : SCHAUBLIN
N° de stock: 20689-981
Modello : 125 R-TM
Anno : 2004
Posizione : 73520 Saint-Béron, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche

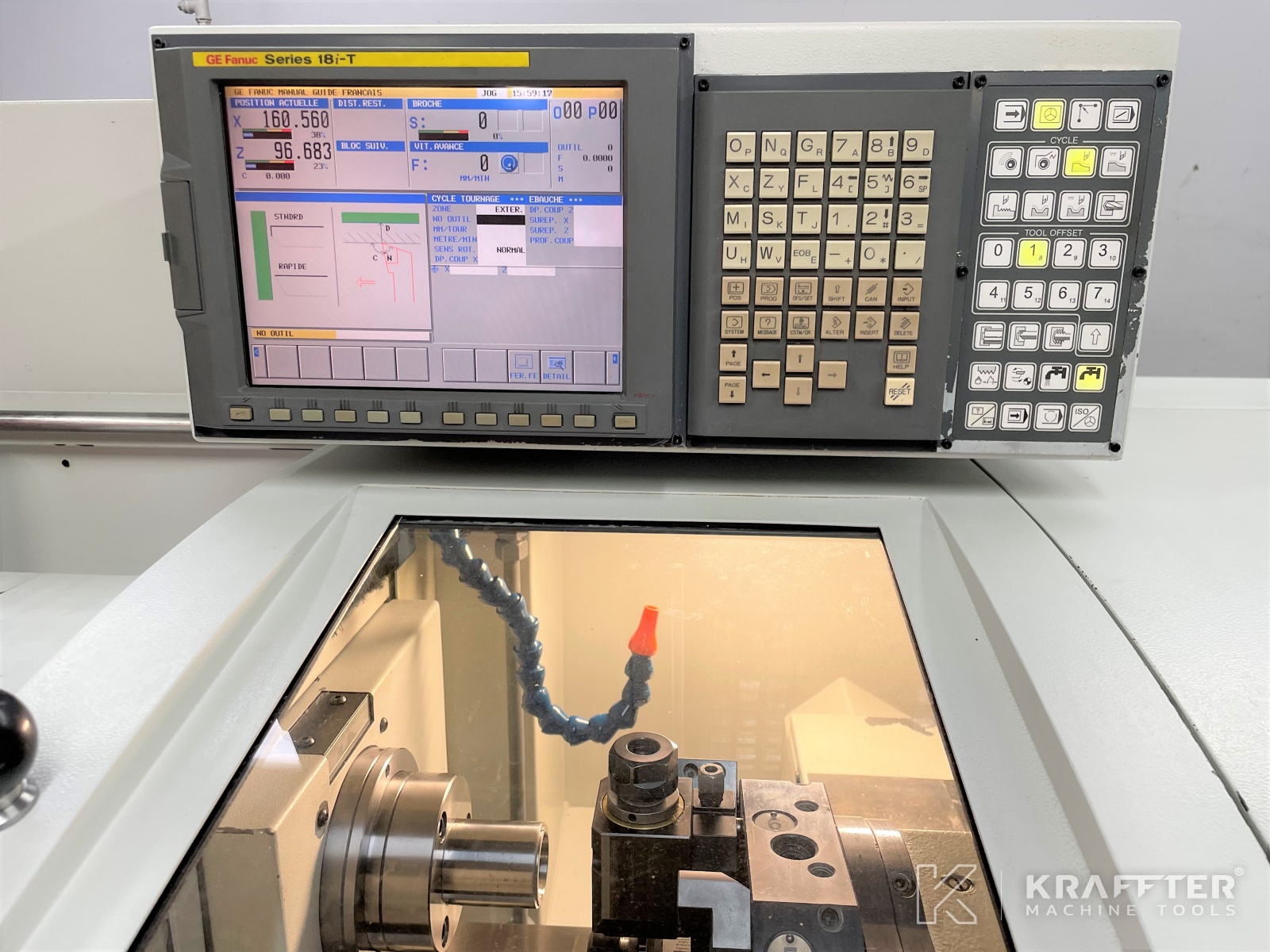

Tipo di CN
FANUC 18i
Numero di assi
3
Altezza delle punte
125
Diametro massimo lavorabile
270 [mm]
Diametro consentito sopra il carrello
115 [mm]
Corsa dell'asse X
185 [mm]
Corsa dell'asse Z
390 [mm]

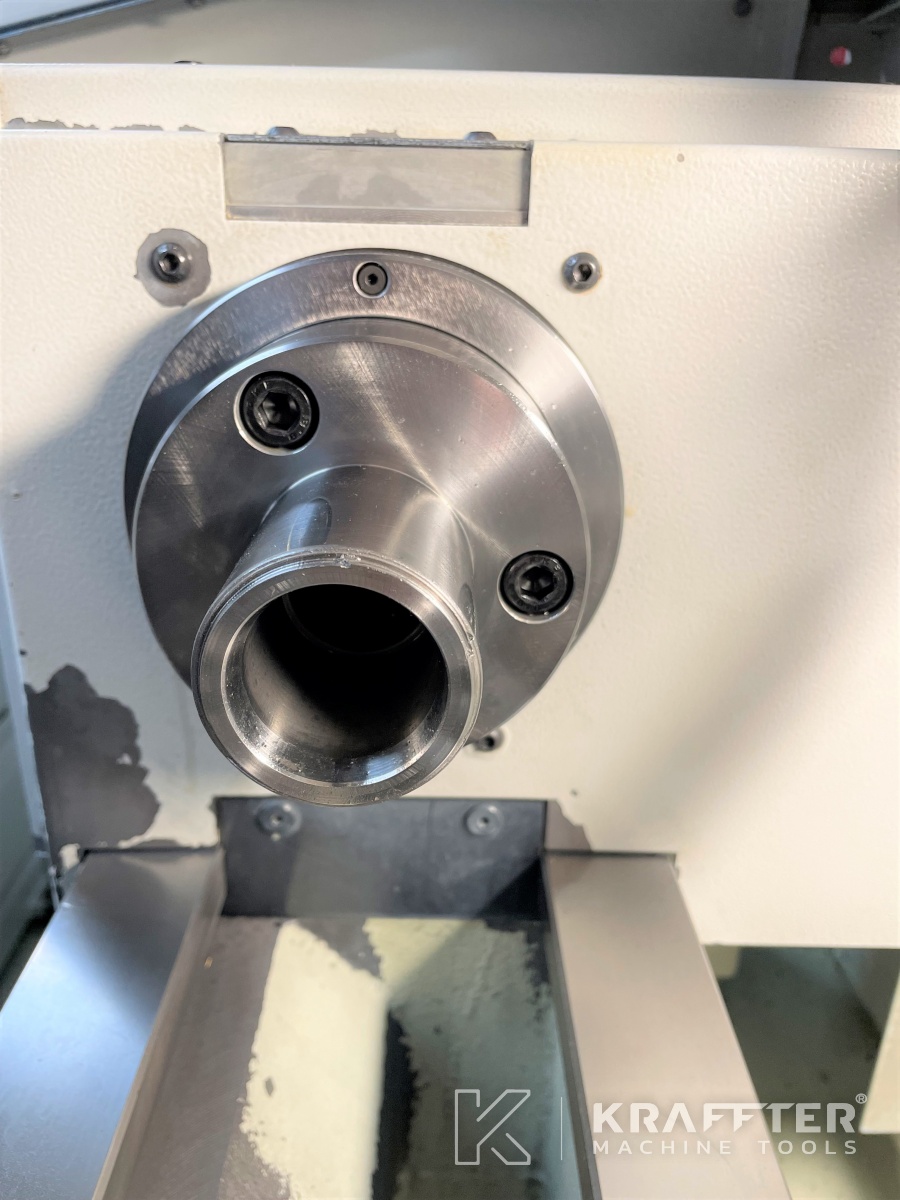

Naso del mandrino
A2-4’’
Diametro passaggio mandrino
39 [mm]
Precisione di indicizzazione dell'asse C
0.001 [°]
Tipo di contropunta
pneumatique
Cono della contropunta
CM3

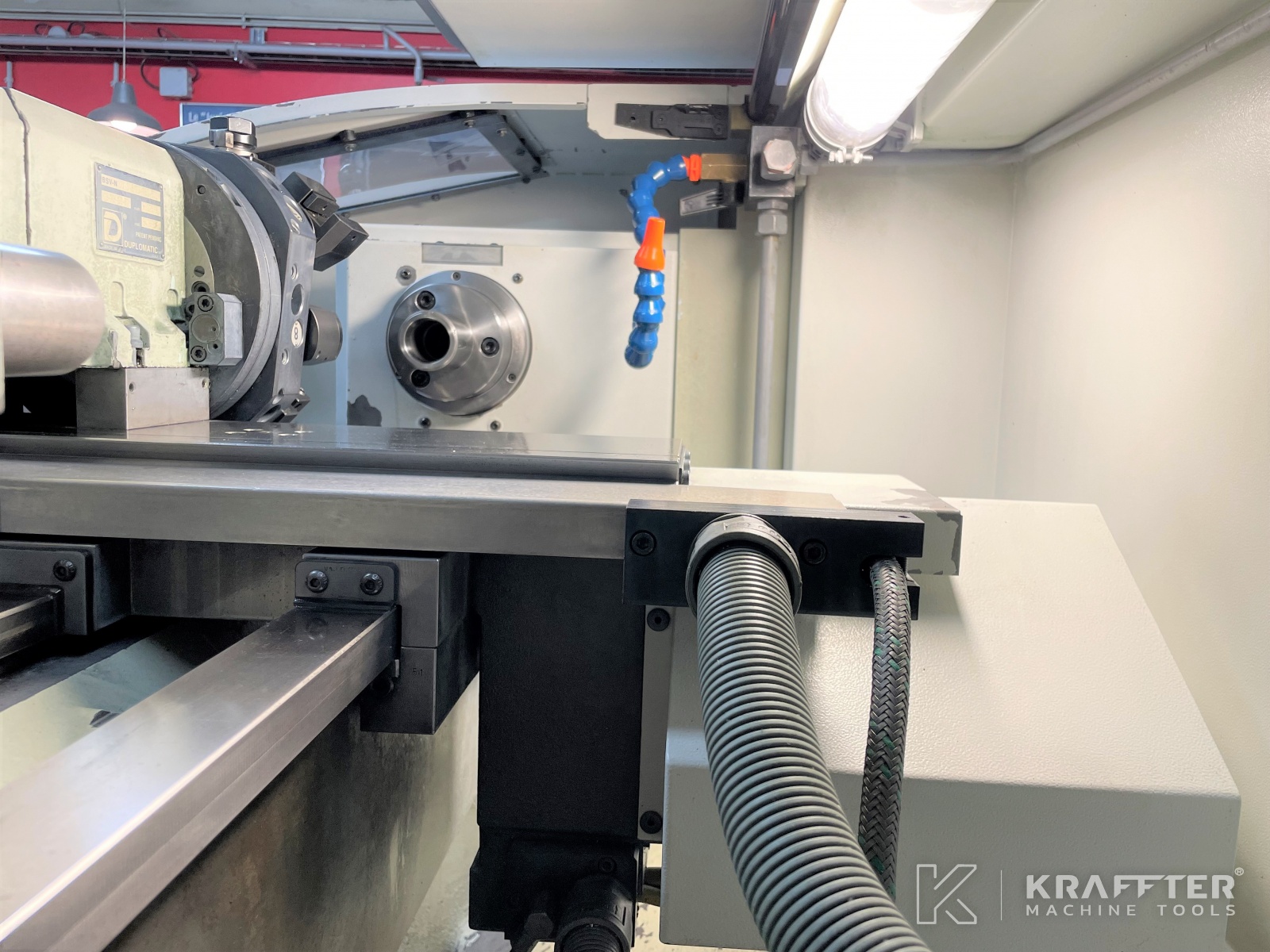

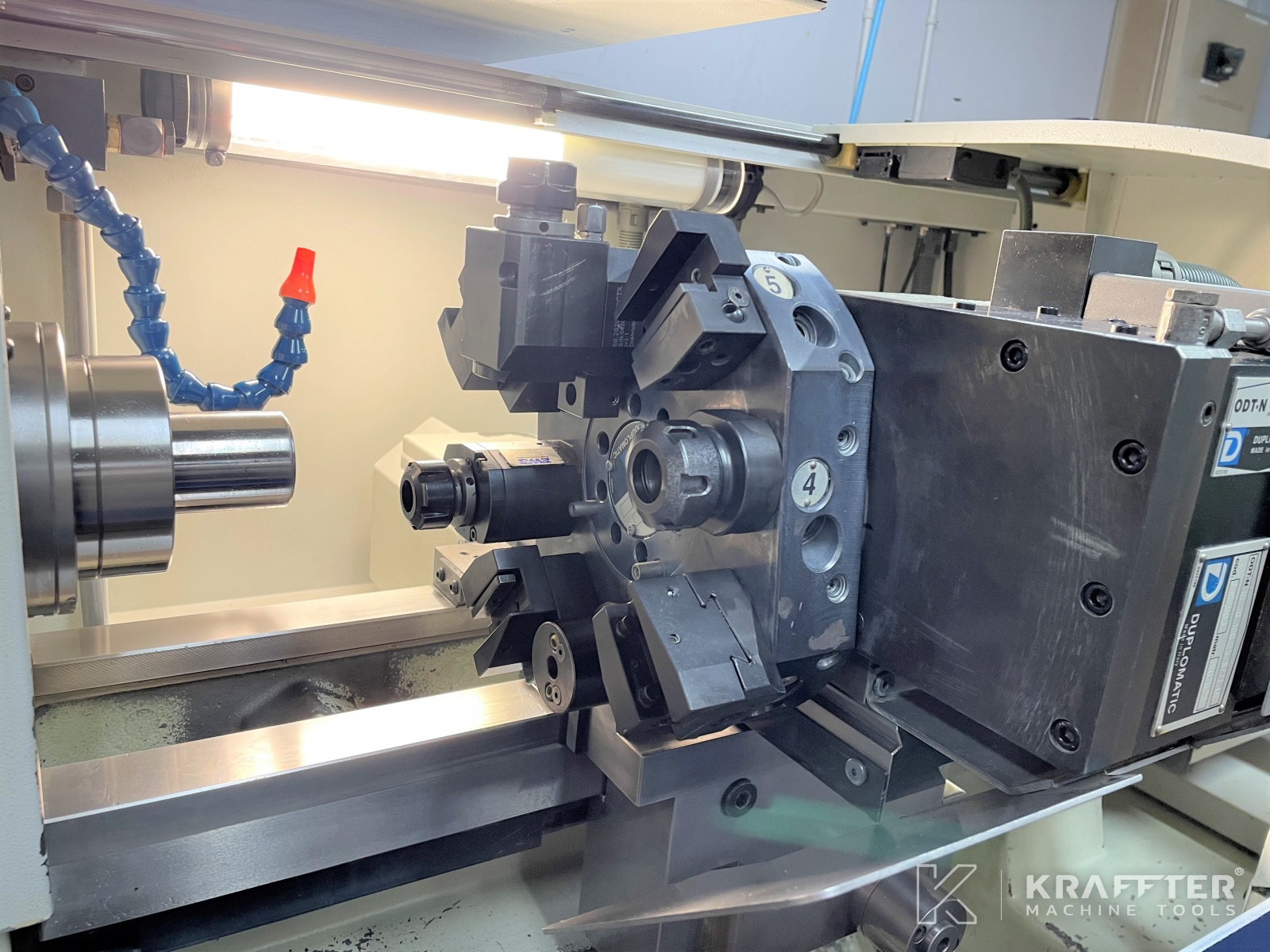

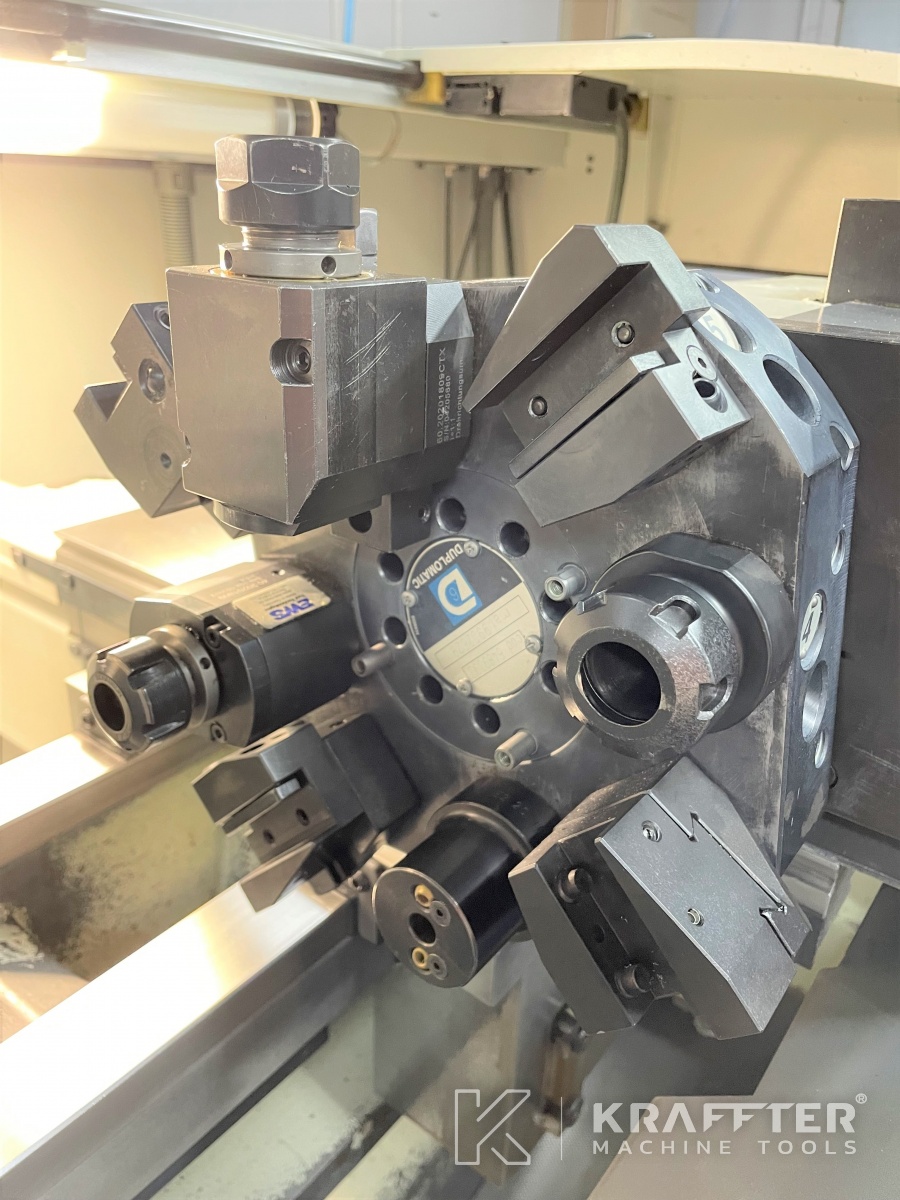

Torretta
DUPLOMATIC BSV-N 100
Tipo di portautensili
VDI 20
Numero di stazioni della torretta
8
Numero di stazioni motorizzate della torretta
4
Massima velocità utensili rotanti
5000 [giri/min]
Lubrificazione centralizzata
Automatique
Vassoio per irrigazione con pompa
Sì
Tensione di alimentazione
400 [V]
Dimensioni
1800 x 1275 x 1720
Peso
1570 [Kg]
Ulteriori informazioni

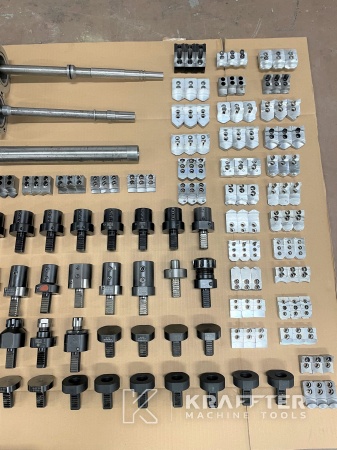

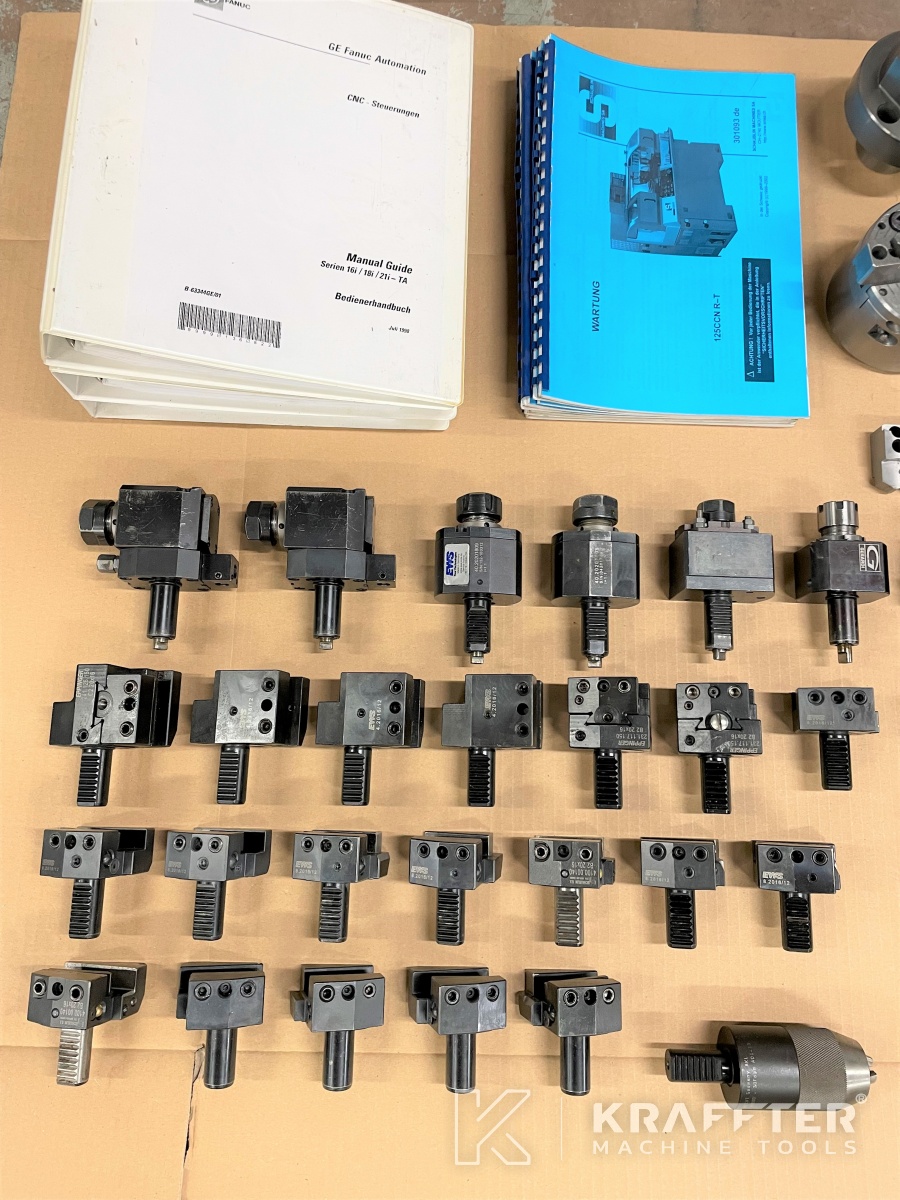

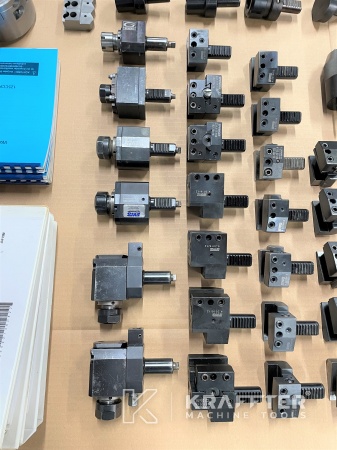

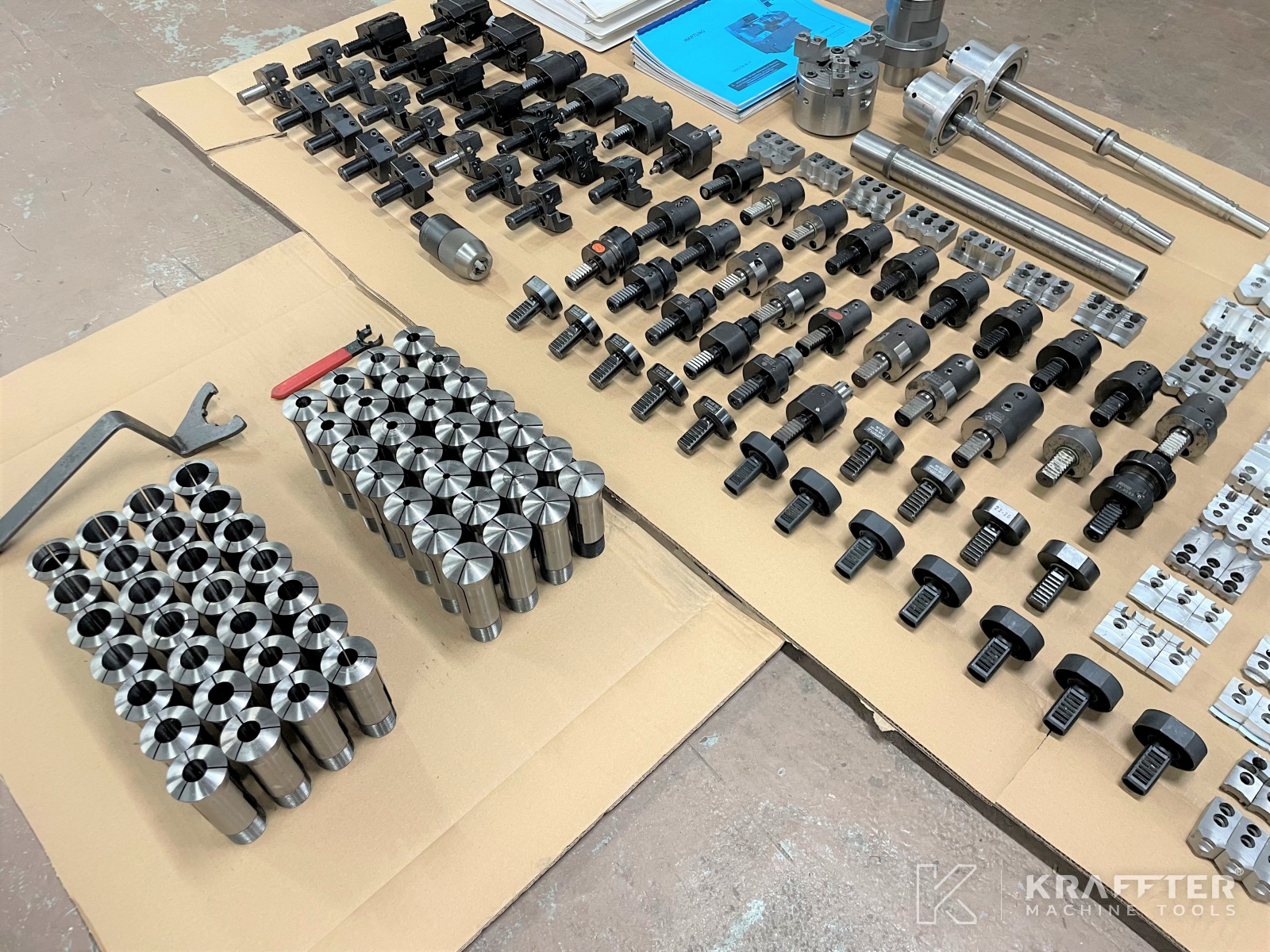

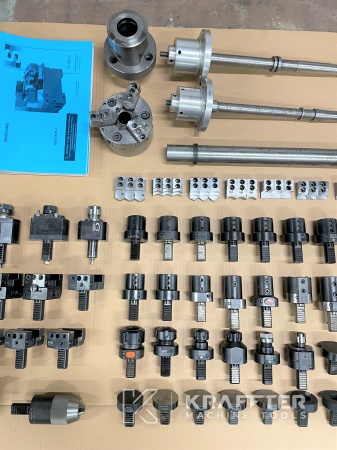

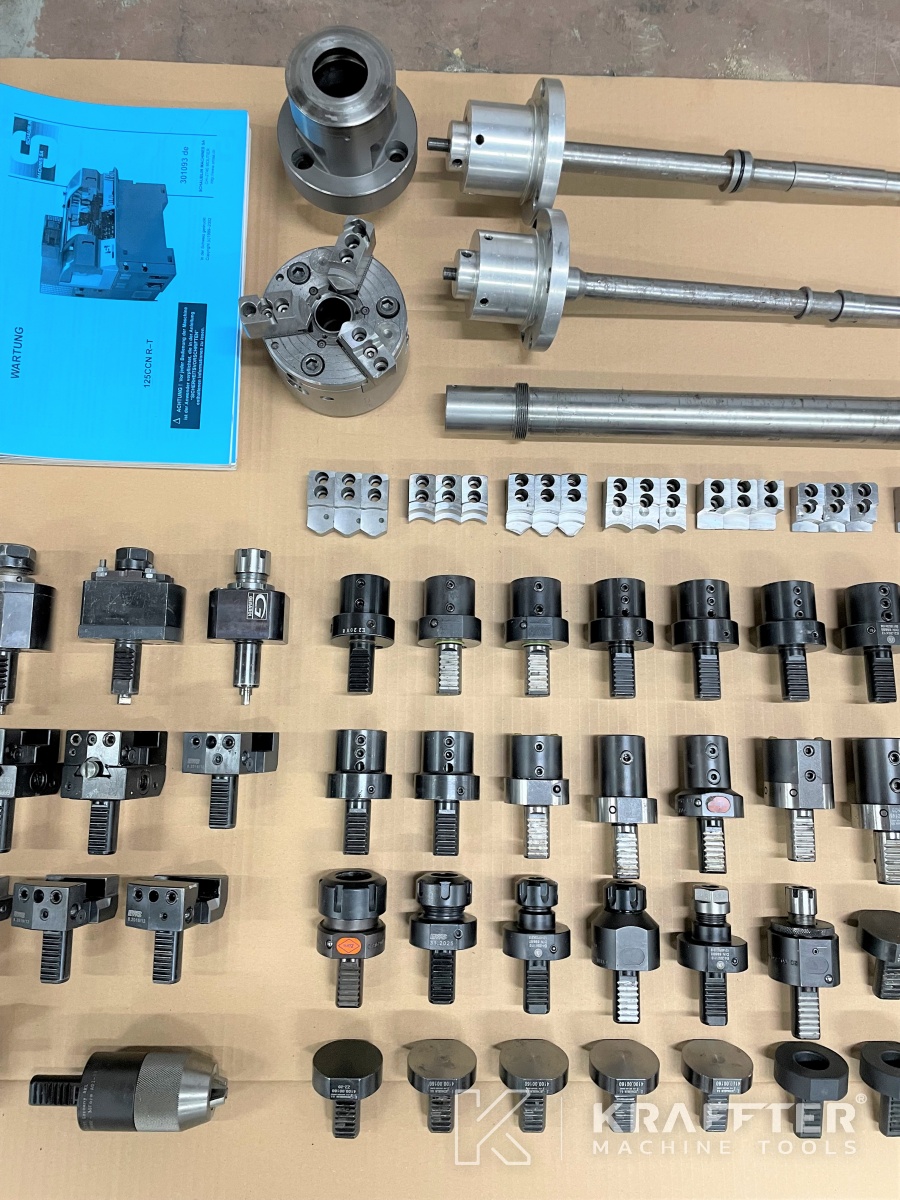

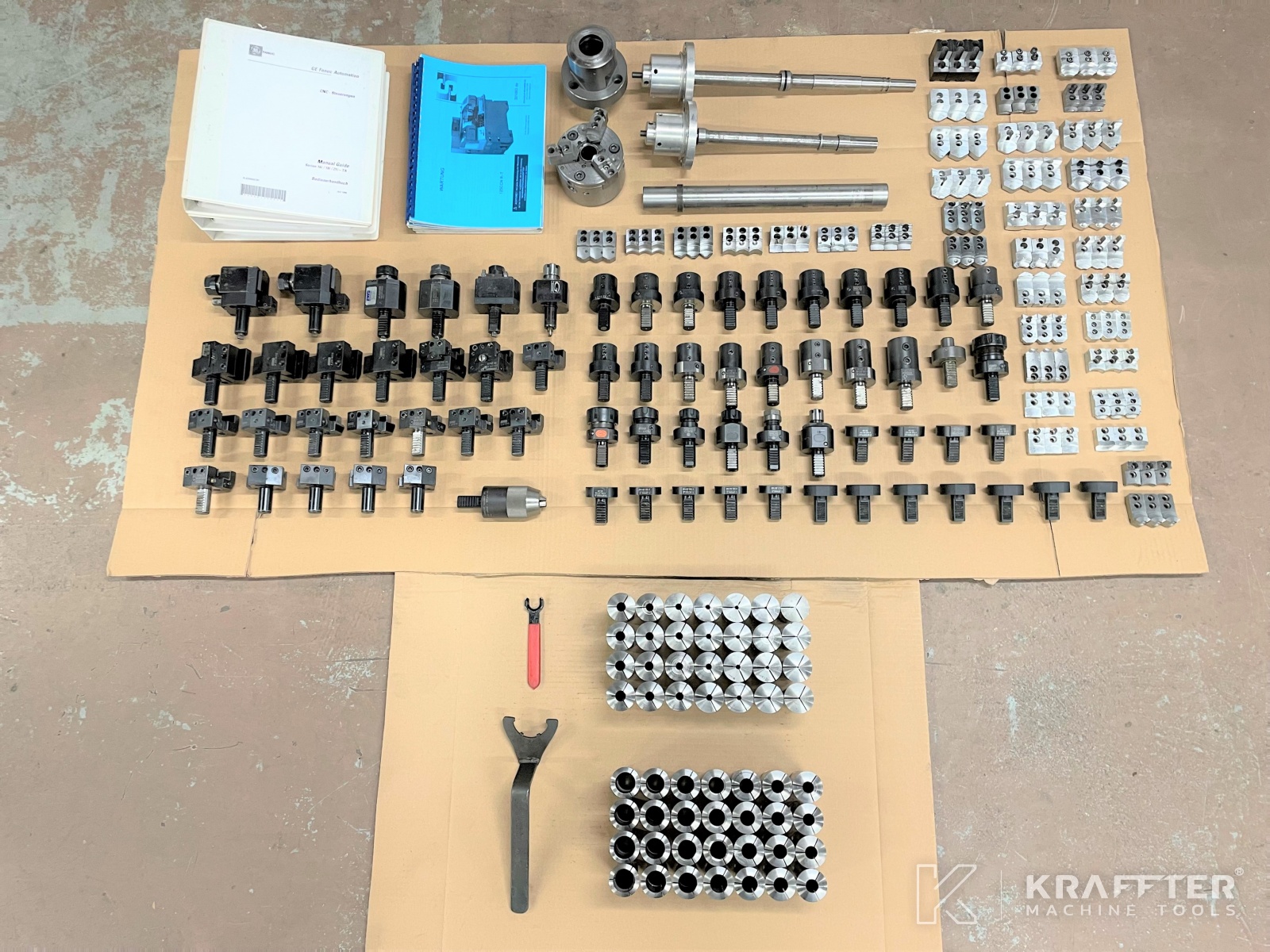

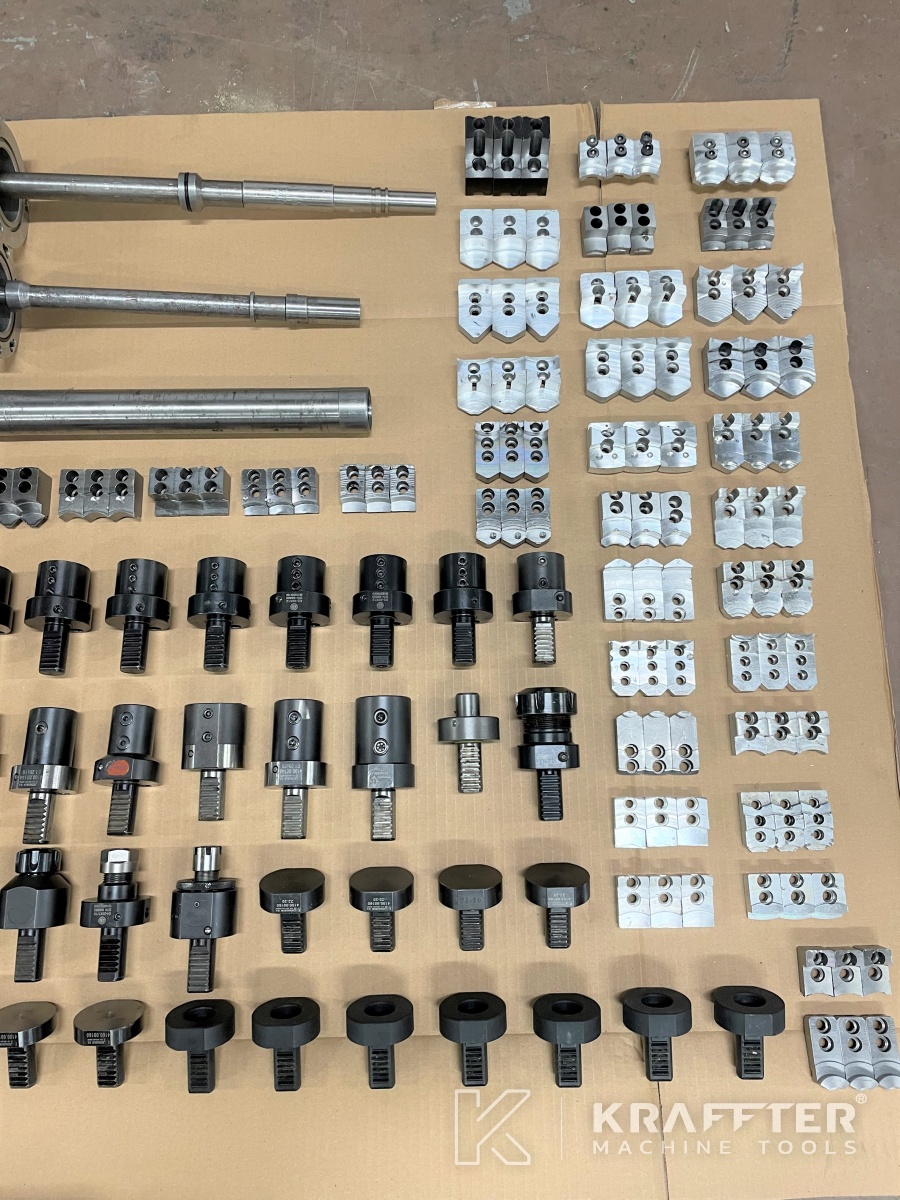

EQUIPMENT :
- x 1 pneumatic 3 jaw chuck 3 mors Ø110 [mm] A2-4
- x38 sets of soft jaws

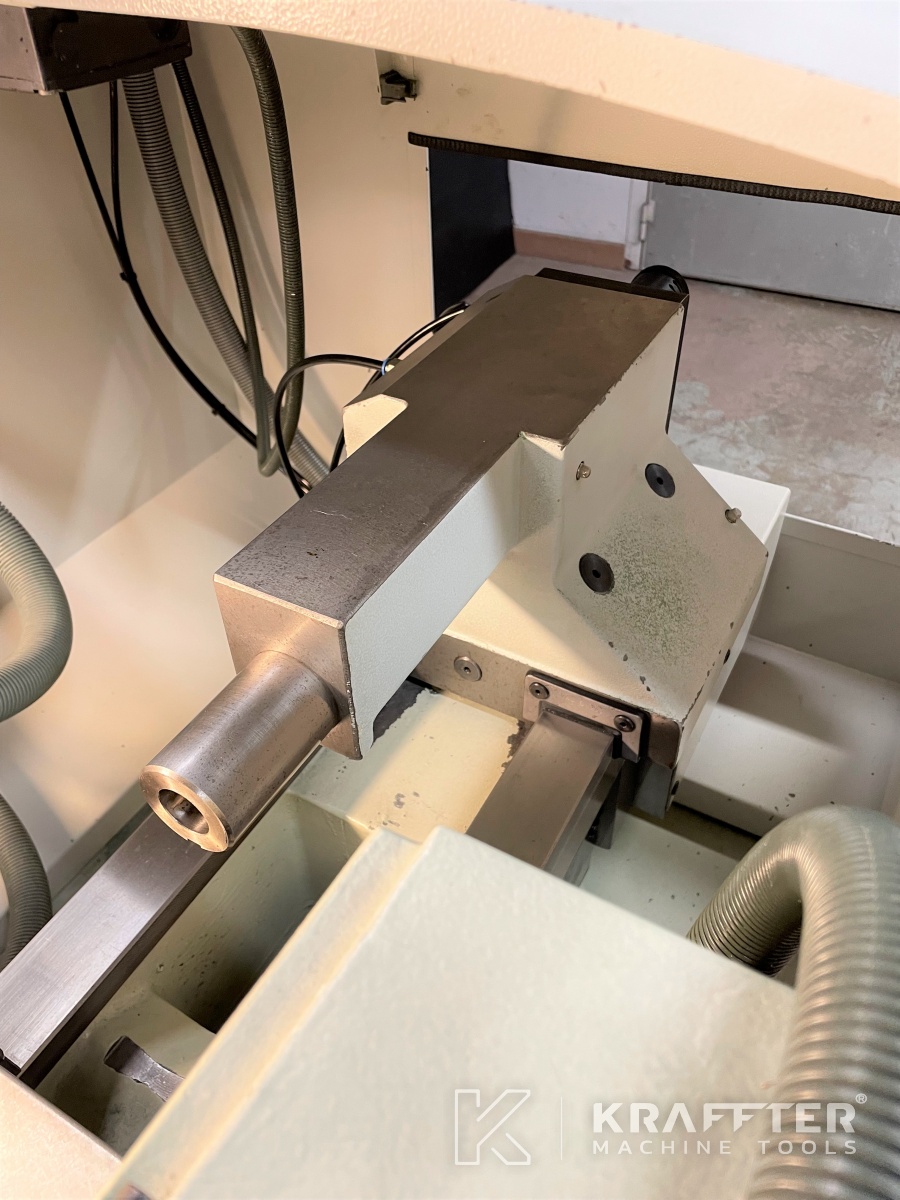

- x 1 pneumatic tailstock CM3
- x 1 device F38 collets - A2-4
- x 1 device for B32 collets - A2-4
- x 1 operated pedal for chuck or collets clamping

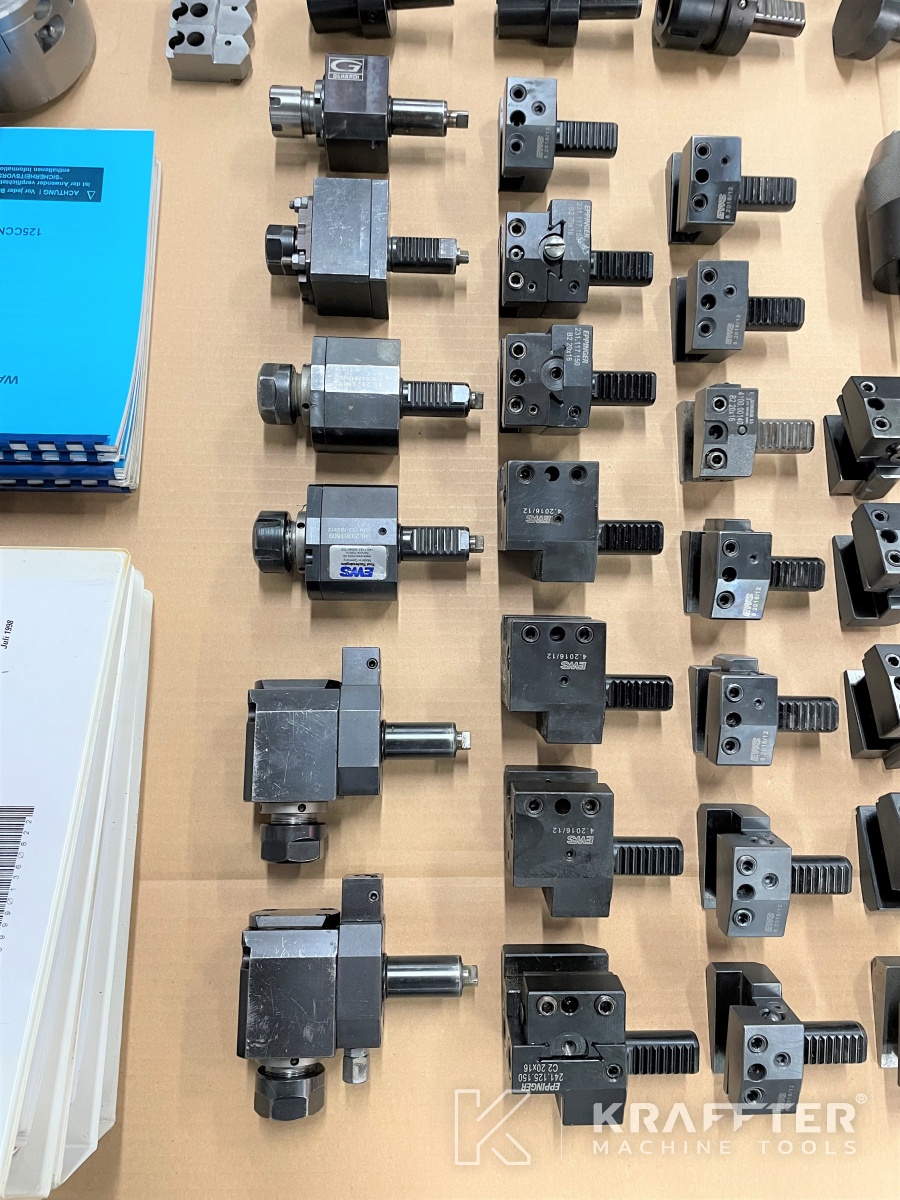

- x 2 live tool holders VDI 20 angle 90° (drilling-milling head) - ER20
- x 1 live tool holders VDI 20 axial (drilling-milling head) - ER20
- x 16 rectangular transverse tool holders VDI 20
- x 4 rectangular transverse tool holders VDI 20
- x 2 tool holders VDI 20 for carbide indexable drill with internal coolant supply, bore Ø16 mm
- x 1 tool holder for carbide indexable drill with internal coolant supply, bore Ø20 mm
- x 1 tool holder for carbide indexable drill with internal coolant supply, bore Ø225 mm
- x 2 boring bar holders, bore Ø8 mm
- x 4 boring bar holders, bore Ø10 mm
- x 4 boring bar holders, bore Ø12 mm
- x 3 boring bar holders, bore Ø16 mm
- x 1 boring bar holder, bore Ø20 mm
- x 1 Drill chuck for left and right rotation Ø1-13 [mm]
- x 4 collet-holders VDI 20 - ER16
- x 1 collet-holder VDI 20 - ER25
- x 2 collet-holders VDI 20 - ER32
- x 12 blanking plugs VDI 20

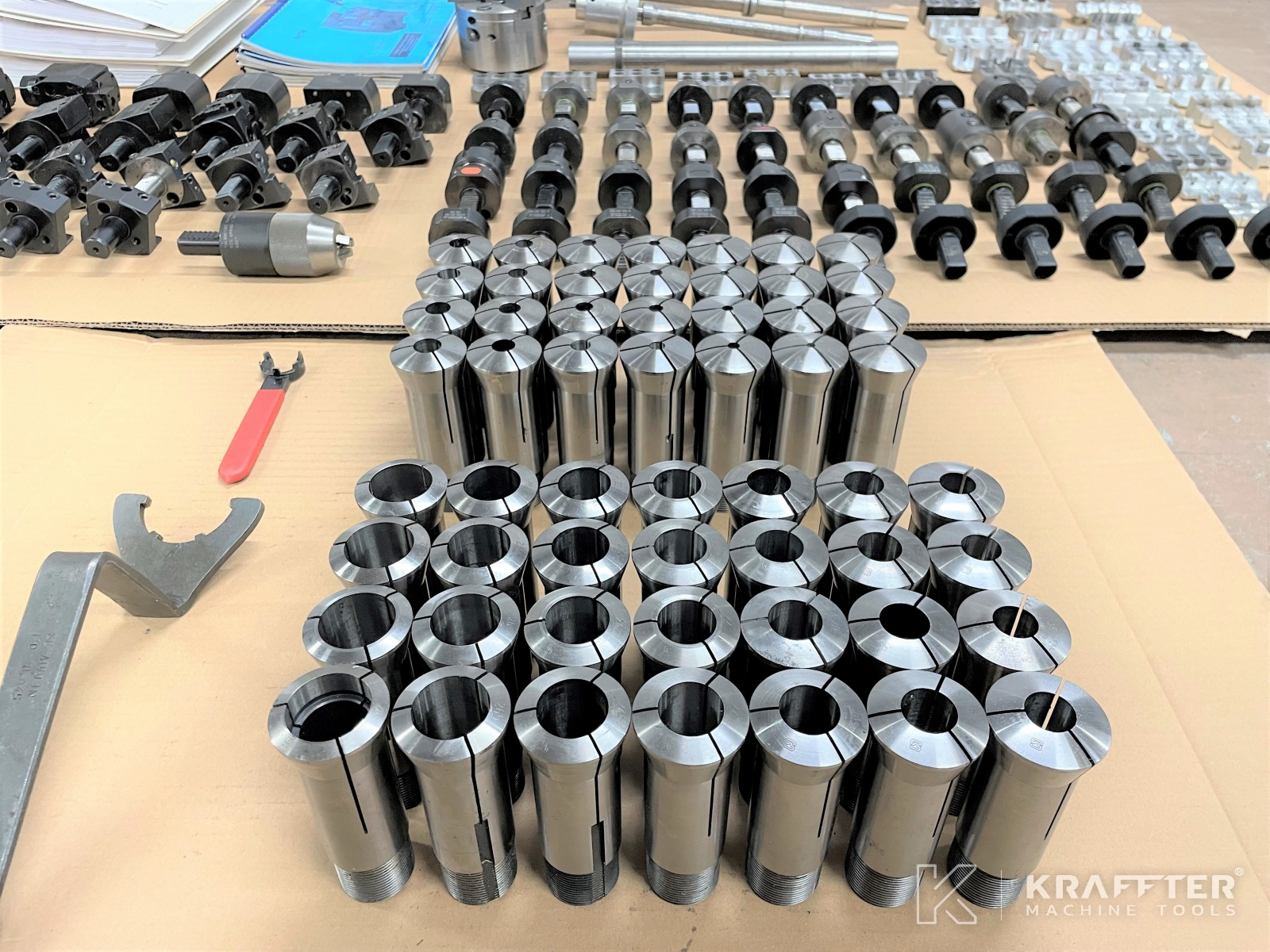

- x 56 collets B32 Ø1.00 to Ø28.5 [mm]
Service manual, user manual, electrical manual, FANUC 18i manual
