Venduto

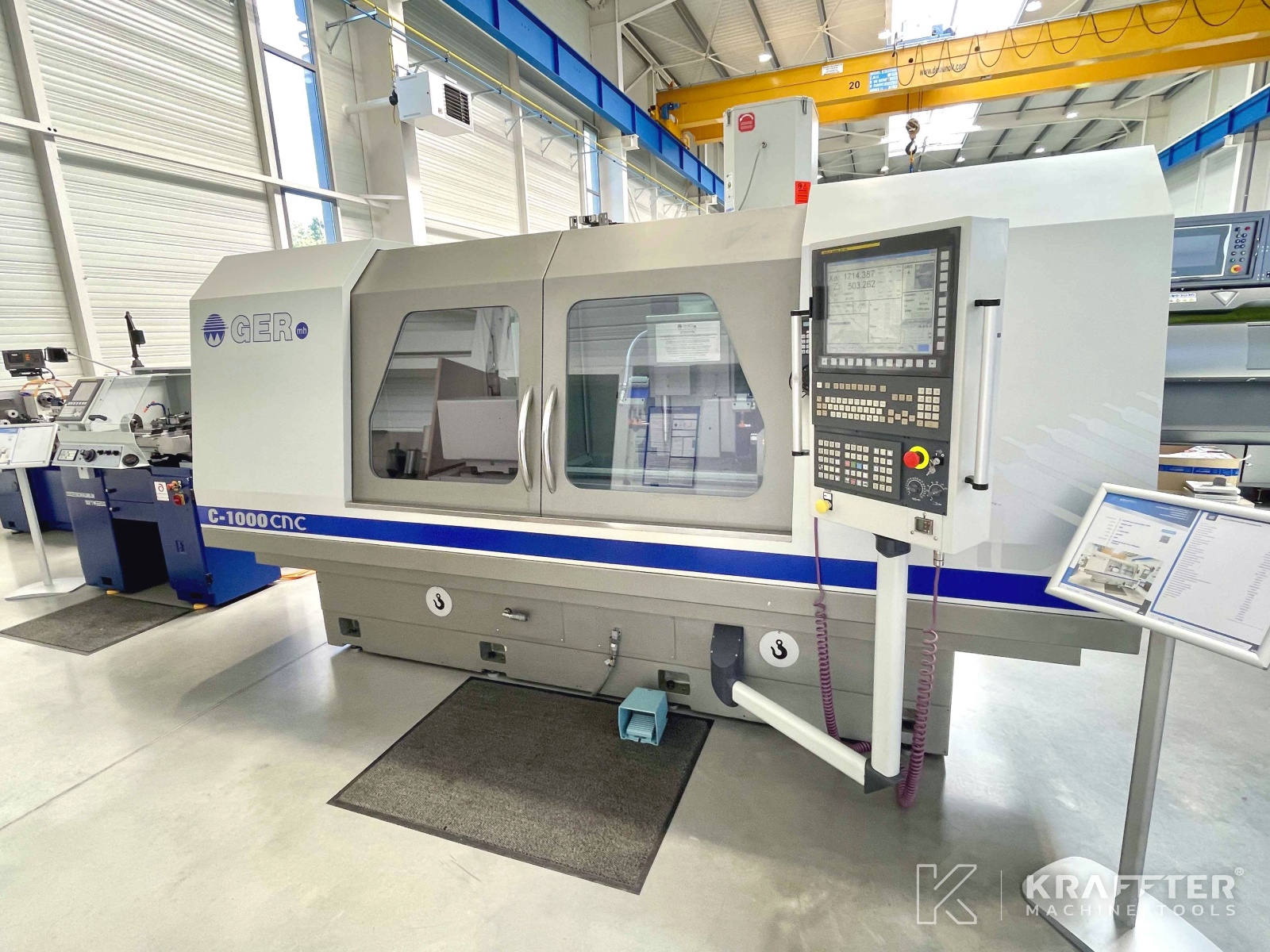

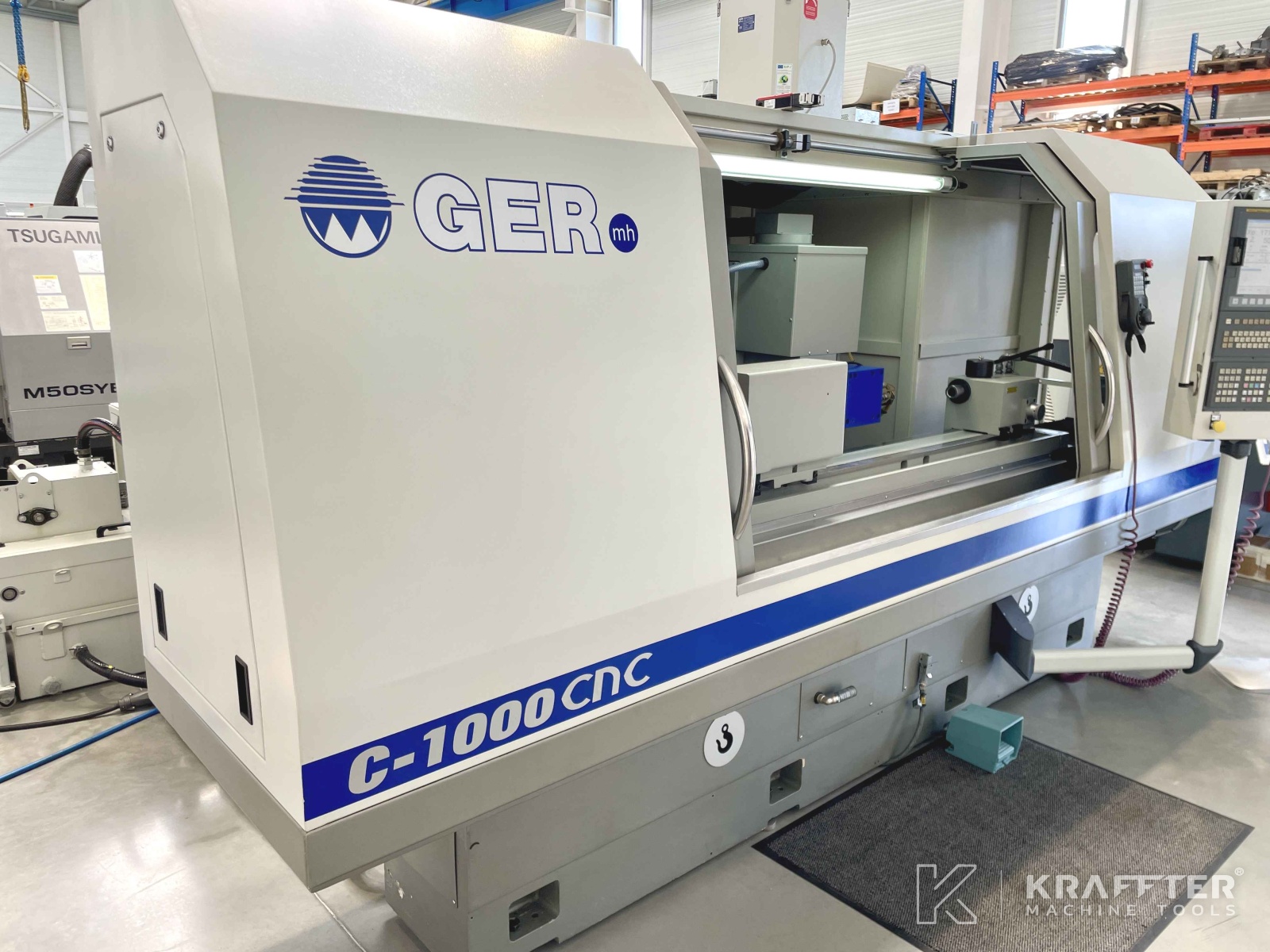

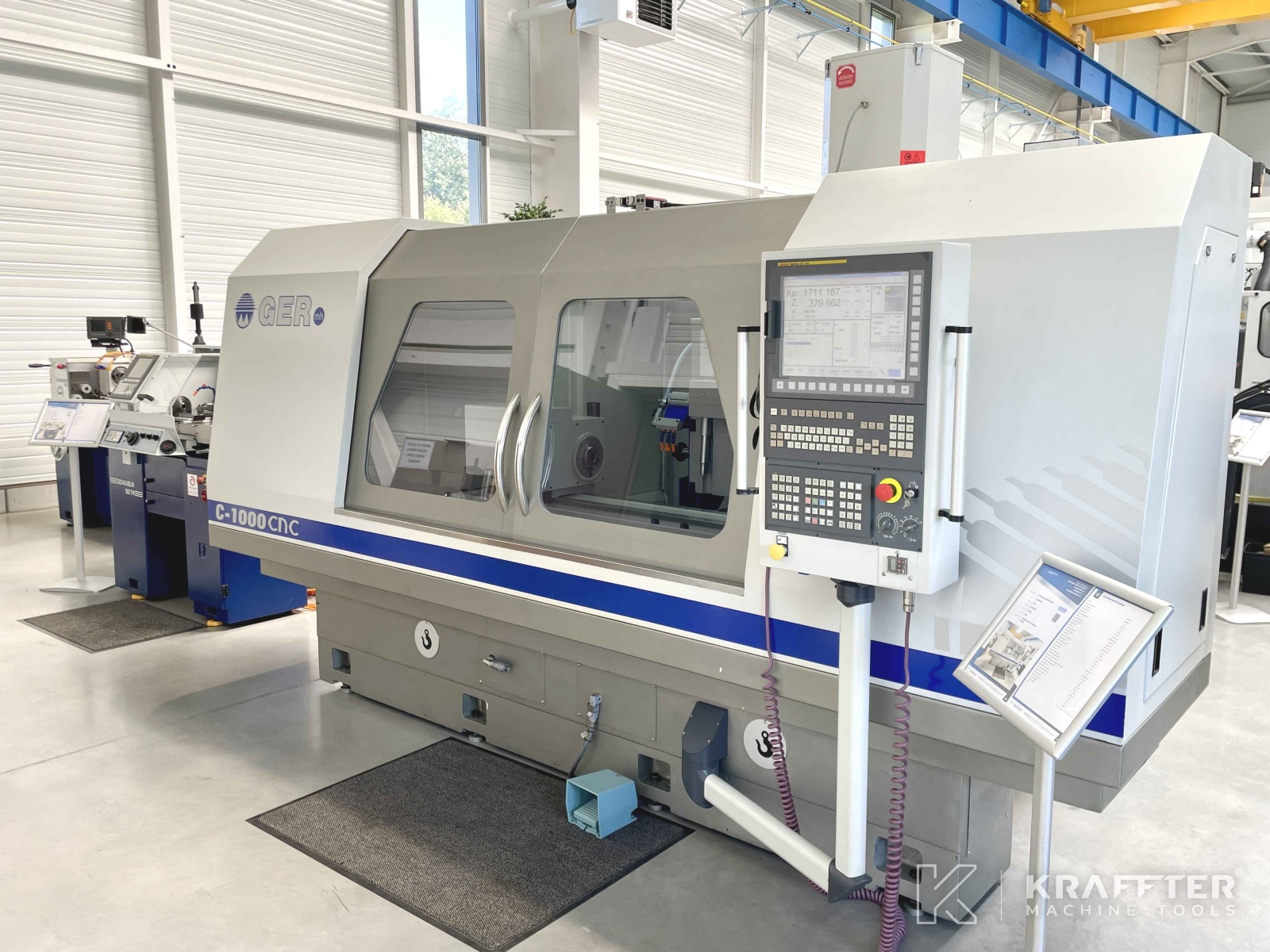

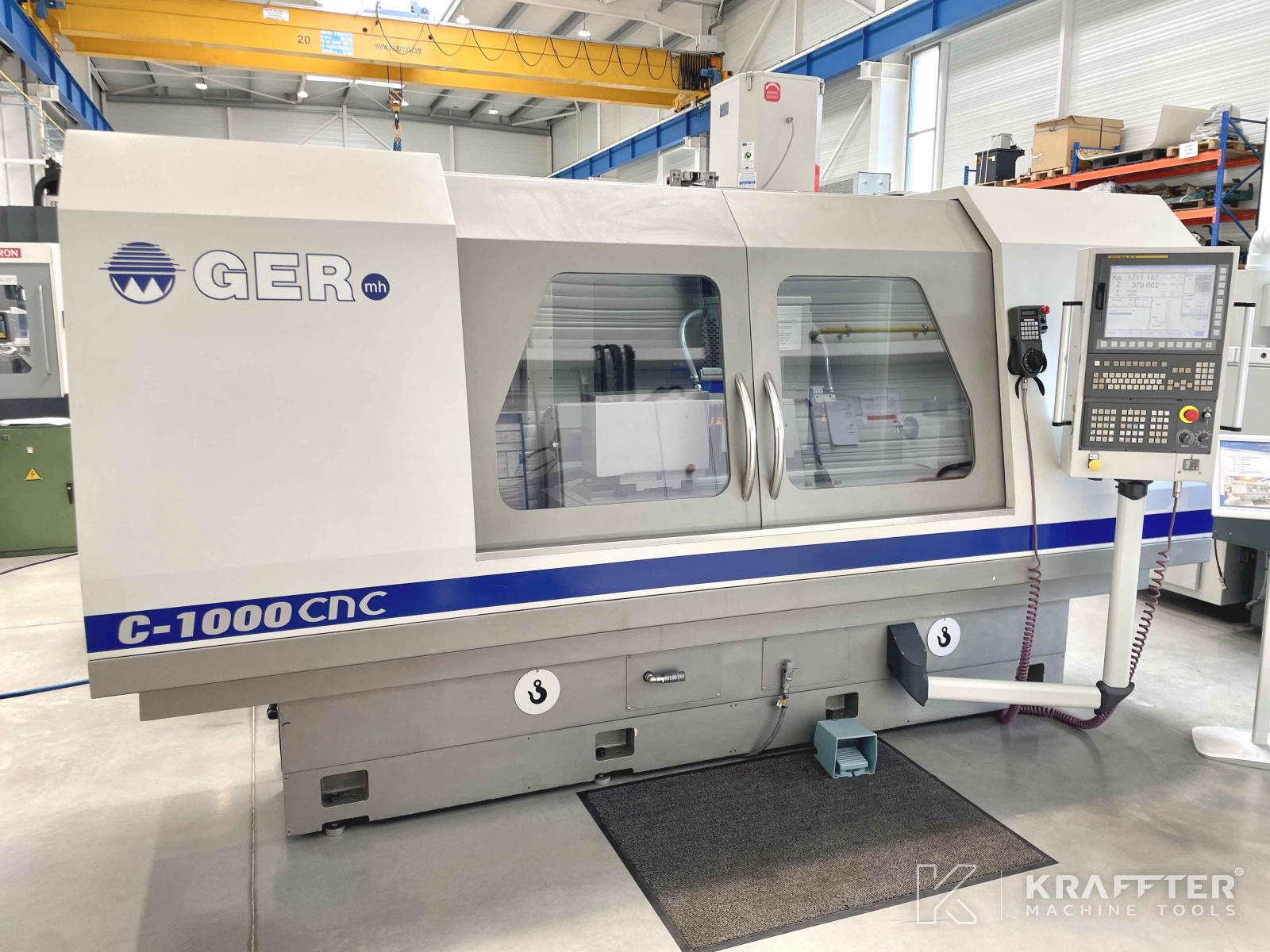

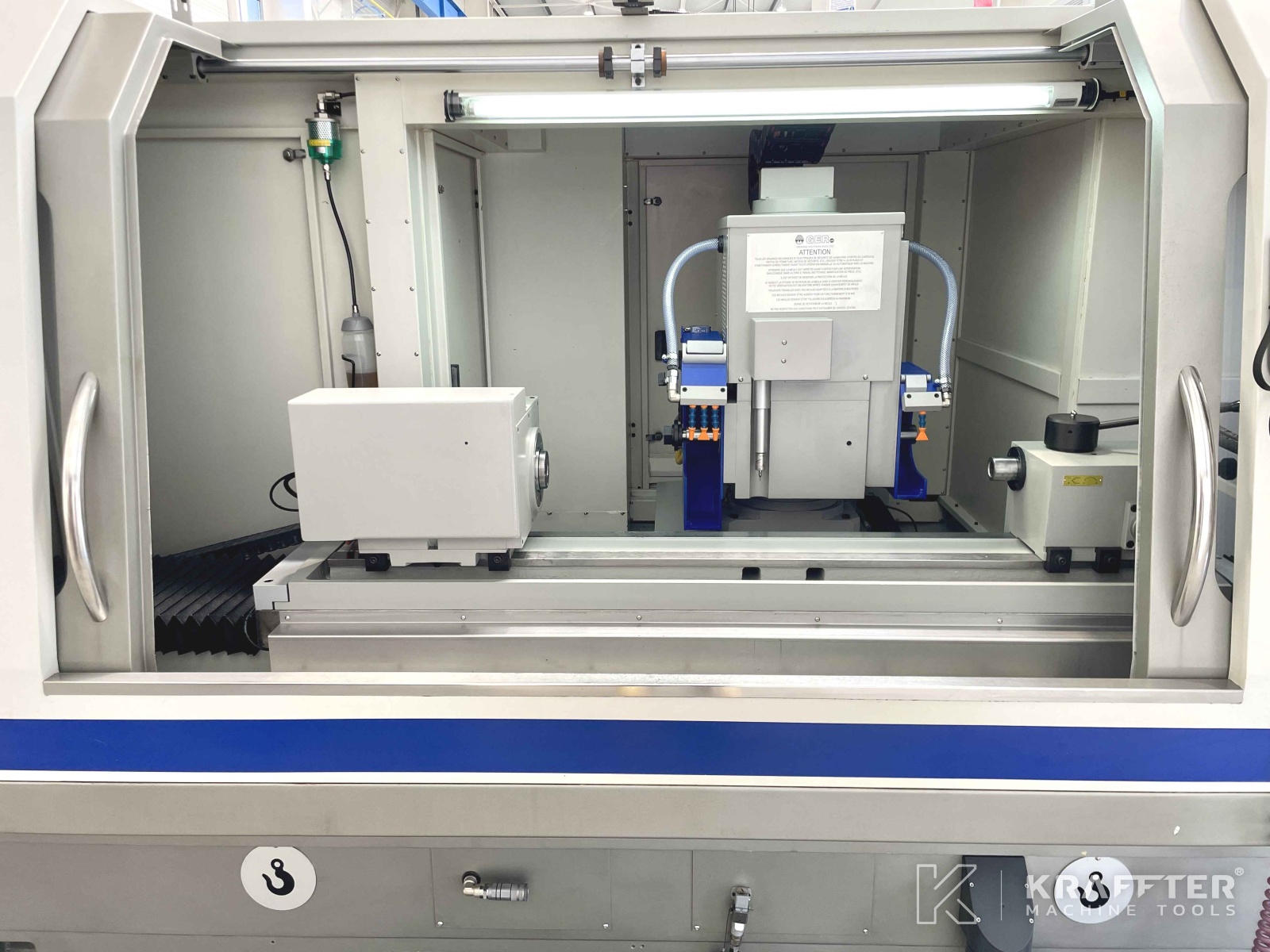

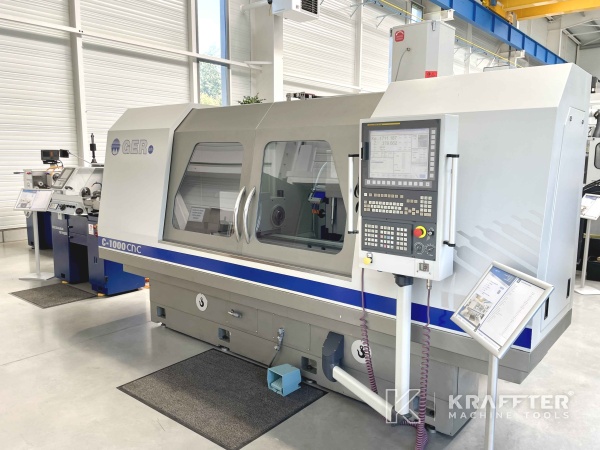

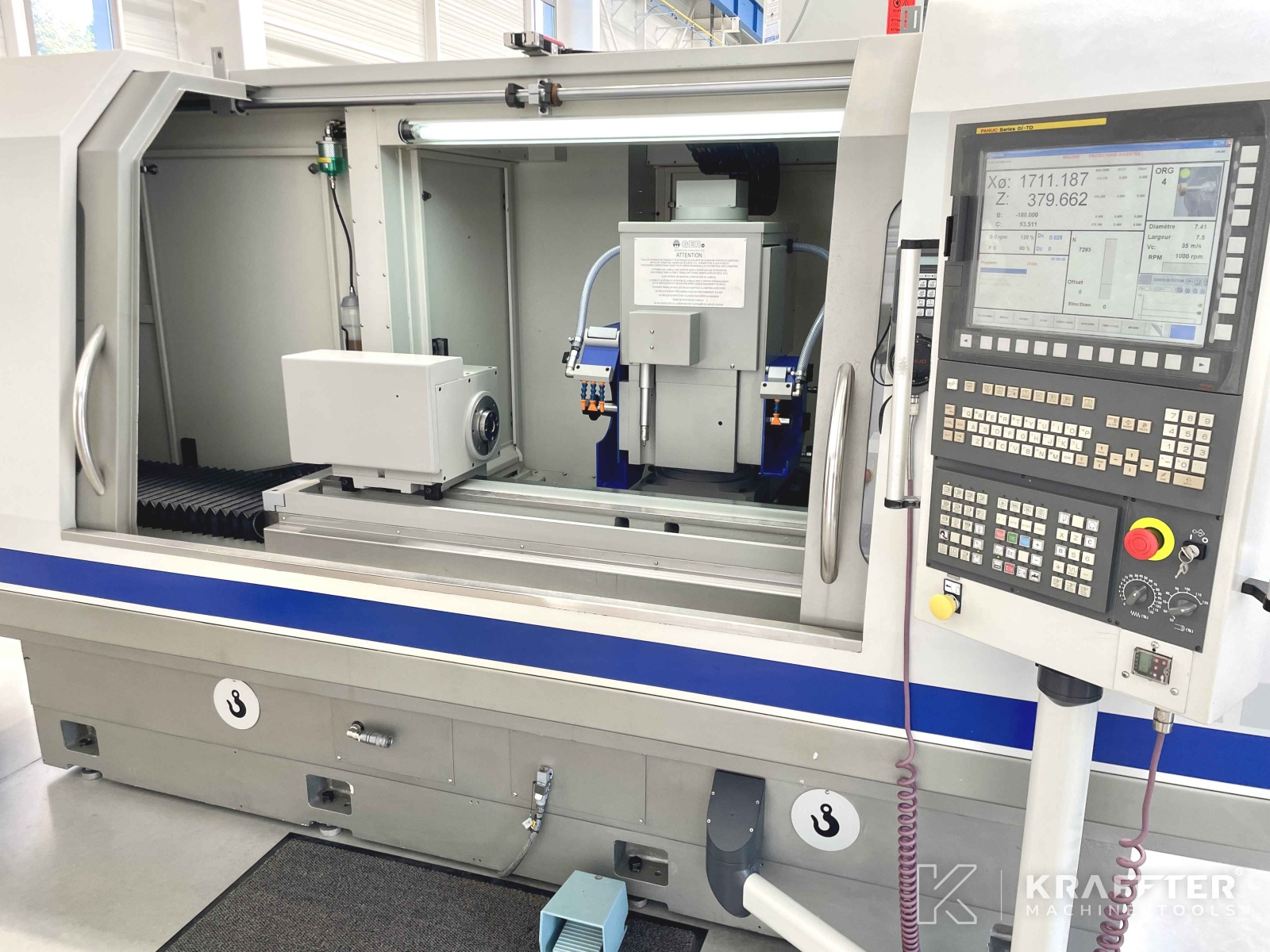

Tipo di macchina: Rettificatrice cilindrica CNC
Marca : GER
N° de stock: 90088
Modello : C-1000 CNC
Anno : 2015
Ubicazione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche

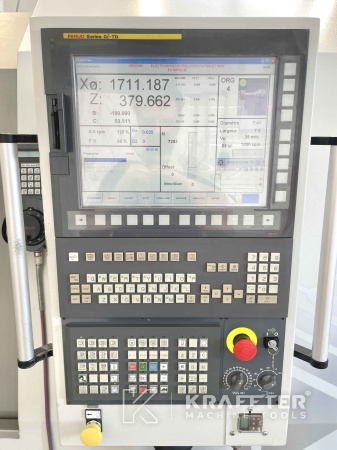

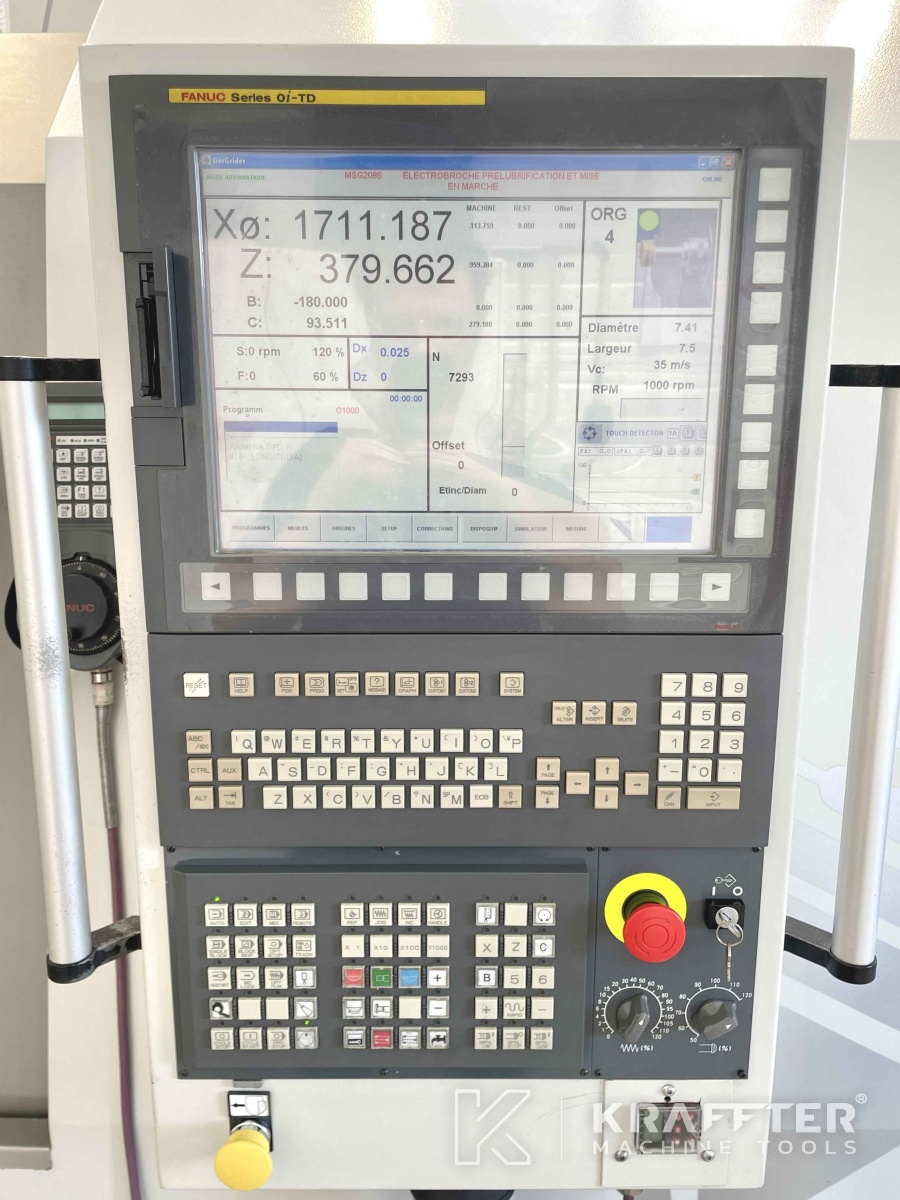

Tipo di CN
FANUC 0i-TD
Versione software installata
GERGRINDER
Touchscreen a colori
Sì
Distanza tra le punte
1000 [mm]
Altezza delle punte
140
Diametro massimo di rettifica
275 [mm]
Corsa dell'asse X
250 [mm]
Velocità minima corsa asse X
0.01 [mm/min]
Velocità massima della corsa asse X
15000 [mm/min]
Risoluzione asse X
0.001 [mm]
Corsa dell'asse Z
1150 [mm]
Velocità minima corsa asse Z
0.01 [mm/min]
Velocità massima della corsa asse Z
15000 [mm/min]
Orientamento della tavola
+/- 9 [°]
Potenza del mandrino porta-mola
5.5 [kW]
Corsa angolare dell'asse B
-20° / +210 [°] [°]
Precisione di indicizzazione dell'asse B
0.001 [°]
Diametro massimo mola
400 [mm]
Larghezza massima mola
50 [mm]
Alesaggio della mola
127 [mm]
Naso del mandrino portapezzo
DIN 55.026 N° 5
Cono interno del mandrino portapezzo
Morse 4
Velocità massima del mandrino portapezzo
1000 [giri/min]
Peso massimo ammesso testa portapezzo tra le punte
100 [Kg]
Angolo di rotazione della fantina portapezzo
+/- 45 [°]

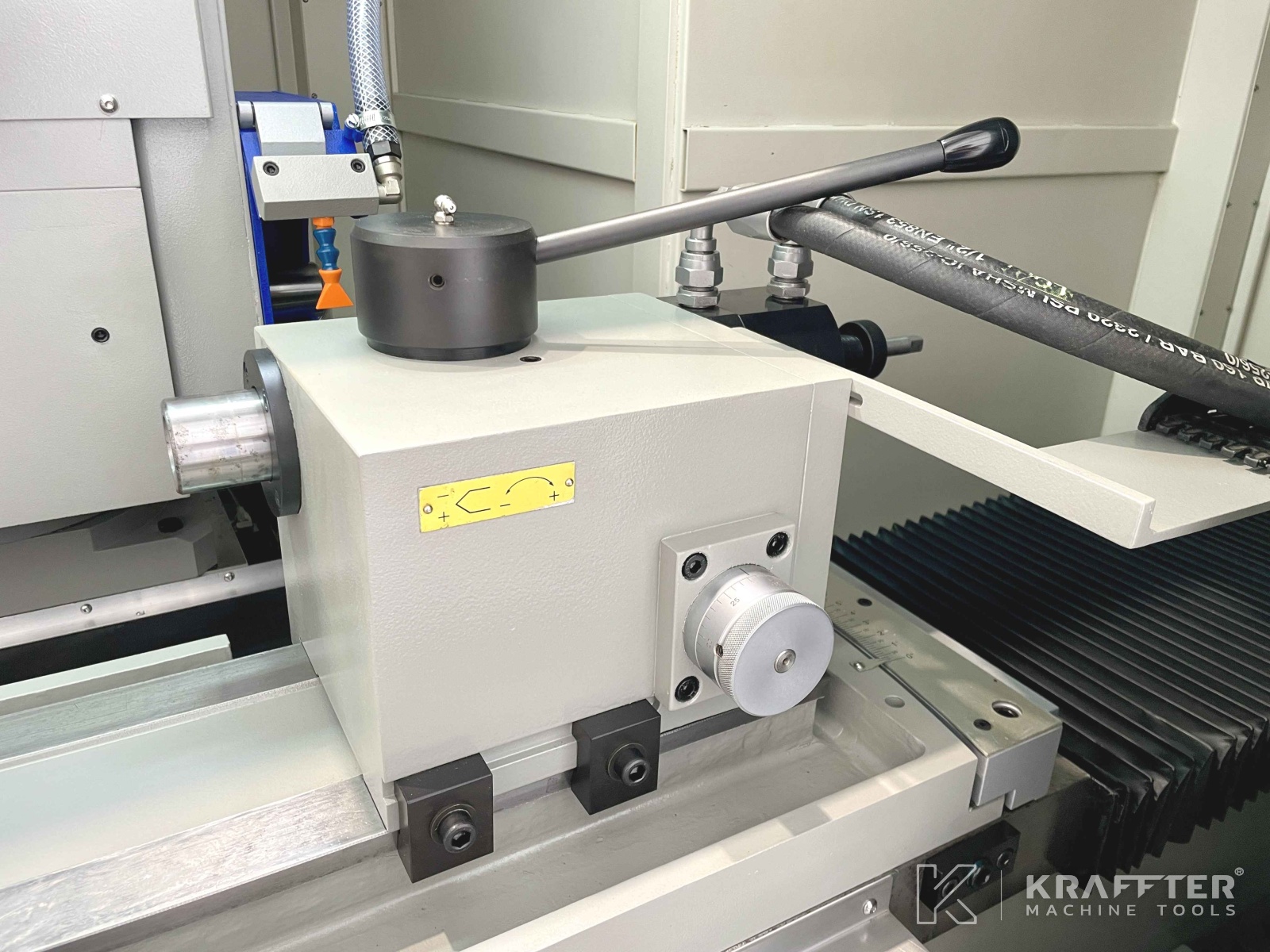

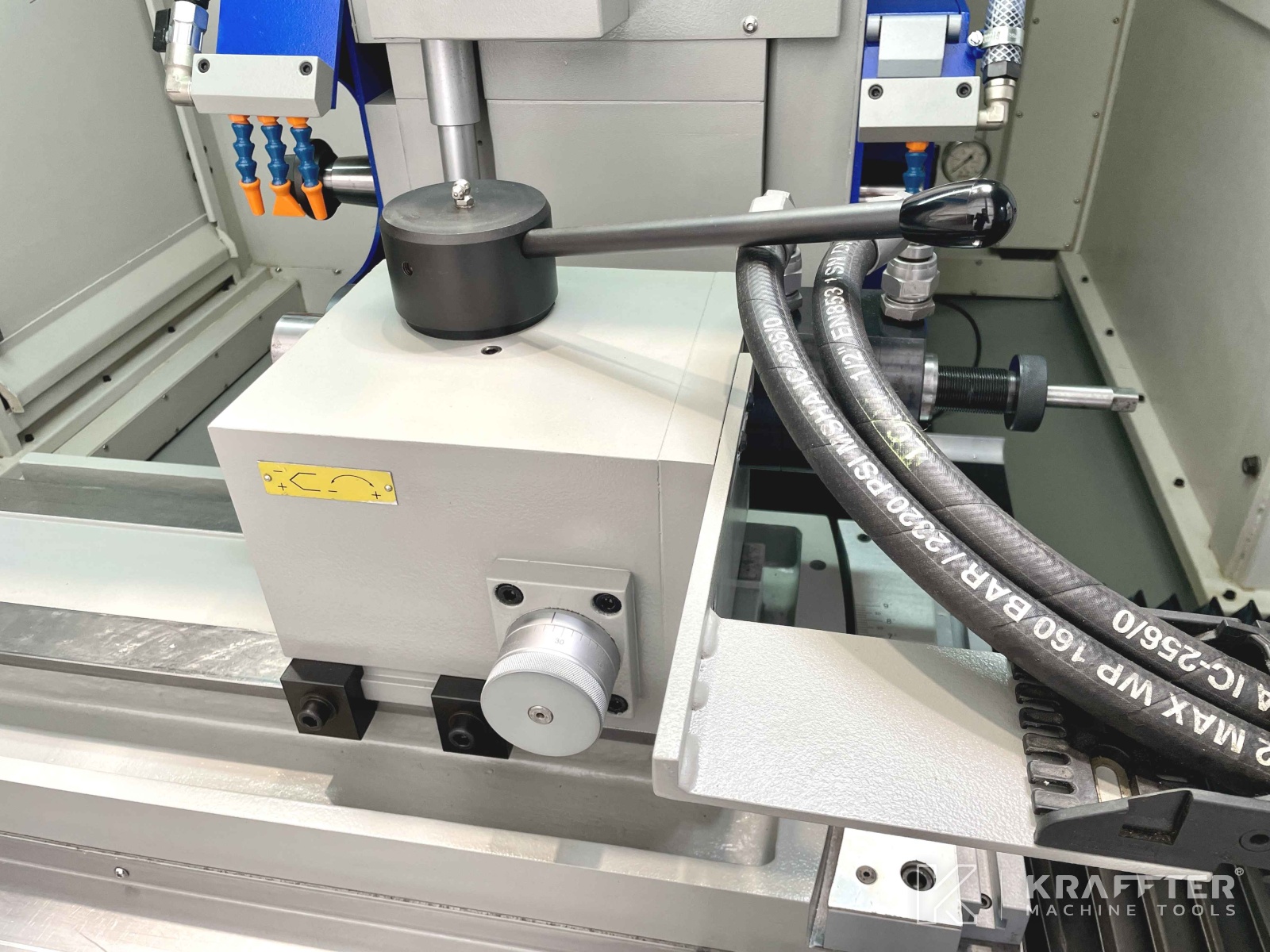

Cono della contropunta
Morse 4
Corsa del manicotto della contropunta
40 [mm]
Diametro del manicotto della contropunta
50 [mm]
Regolazione fine della contropunta
+/- 50 [µm]
Portata della pompa del refrigerante
60 [l/min]
Capacità della vasca del refrigerante
230 [l]
Tensione di alimentazione
400 [V]
Potenza installata
30 [kVA]
Peso
4500 [Kg]
Le caratteristiche tecniche sono fornite a titolo puramente indicativo. La descrizione potrebbe essere stata tradotta automaticamente.
Ulteriori informazioni
ELECTRONIC AND MEASUREMENT ACCESSORIES:
-Z axis glass scale
-X axis glass scale
-Remote maintenance for FANUC control system

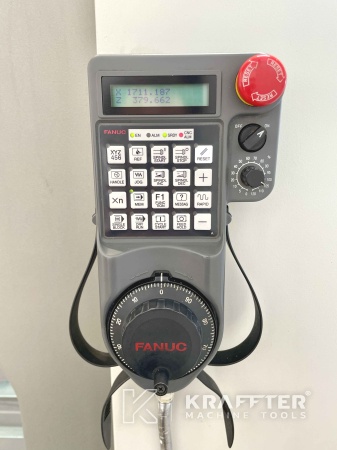

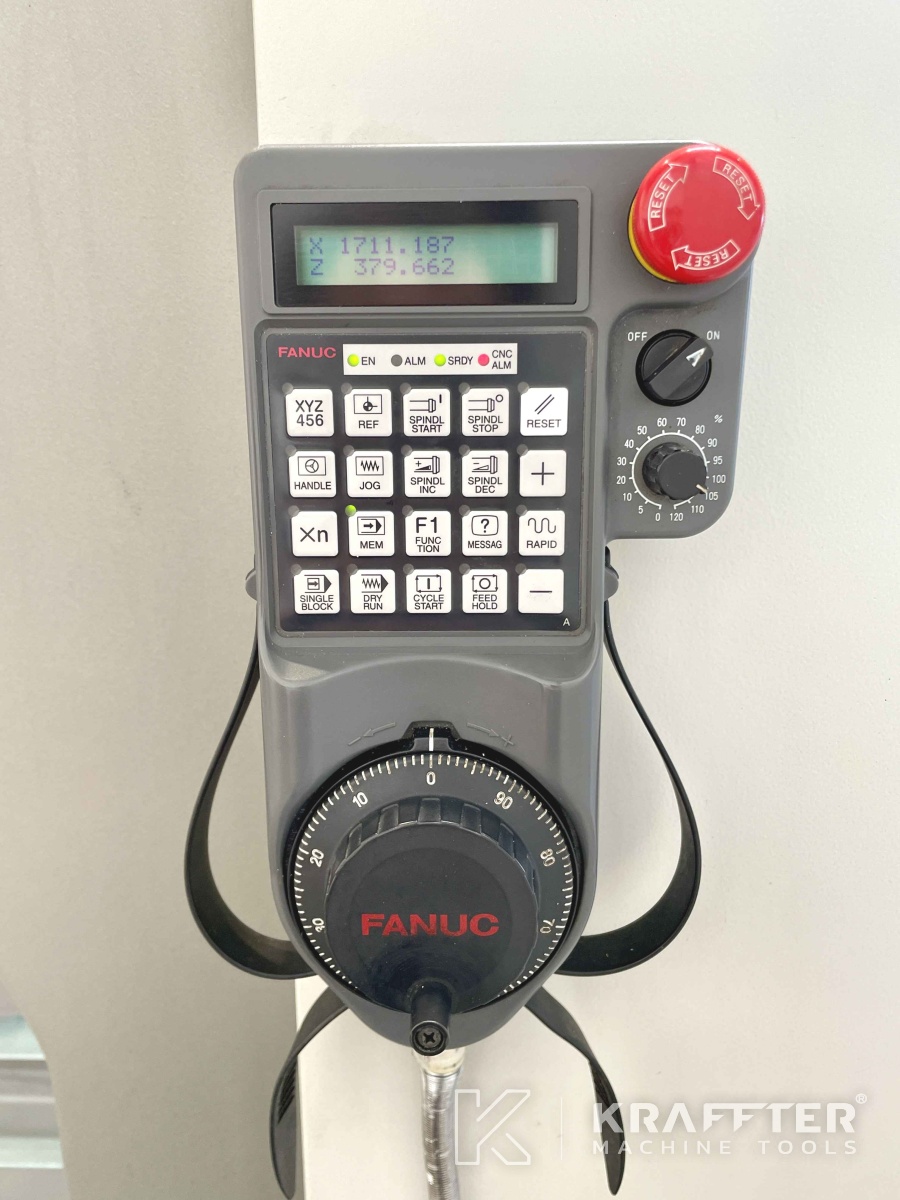

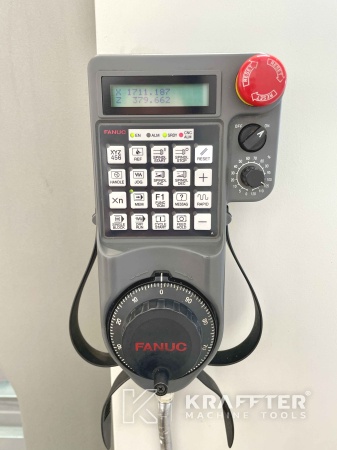

-FANUC electronic handwheel

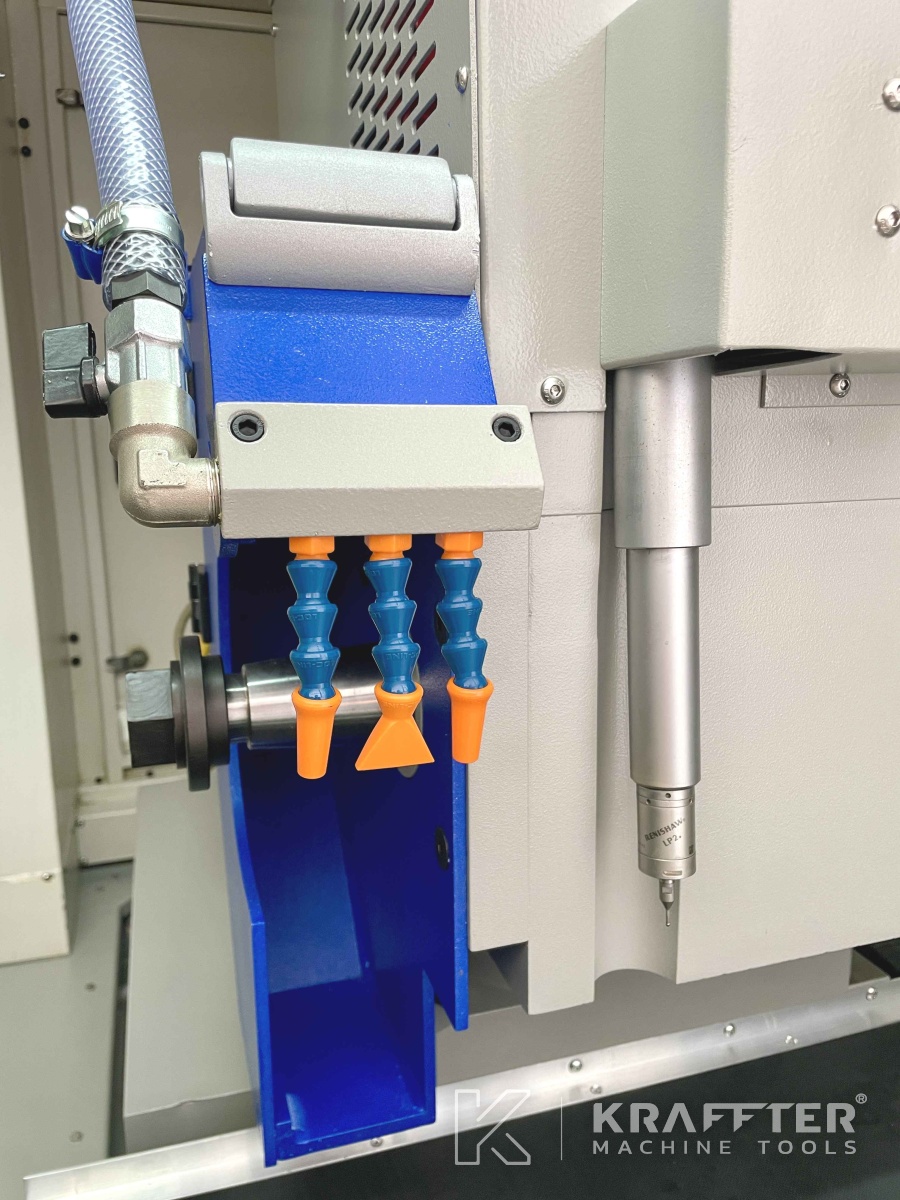

-Axial RENISHAW probe for longitudinal positioning of the part integrated in the wheelhead
-Interpolation of C and X axes for realisation of trochoidal shapes
-GAP (fast approximation) and CRASH (anti-collision) detection managed by the wheel-holder motor consumption data (functionnal for both wheels)

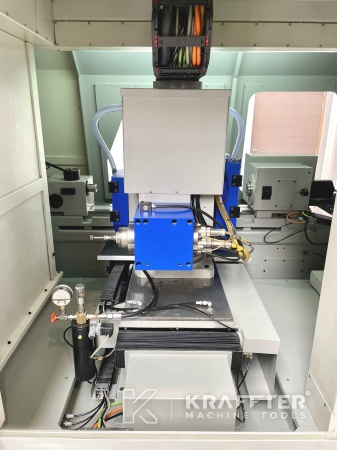

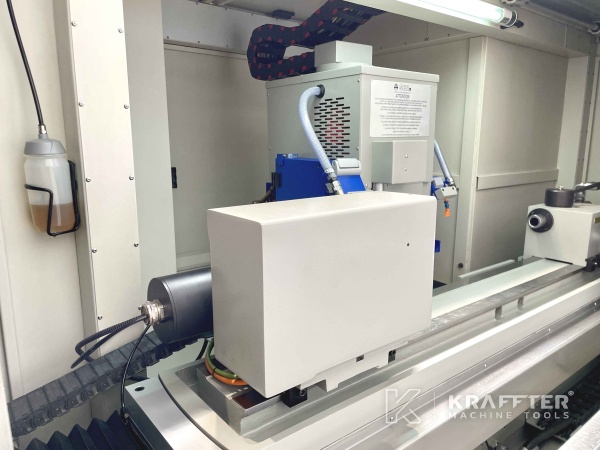

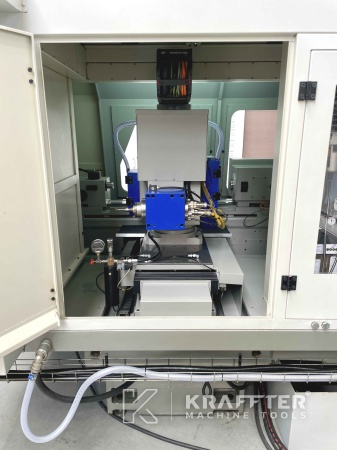

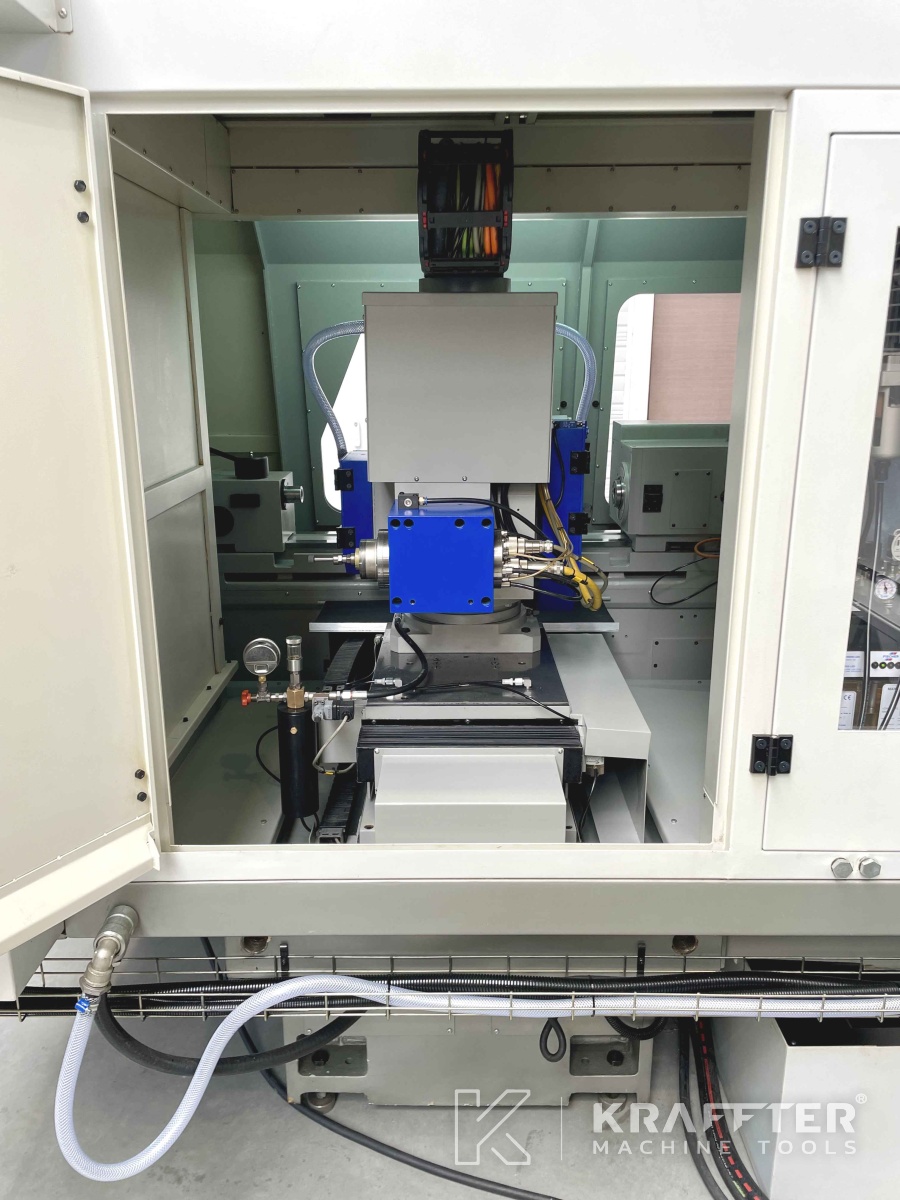

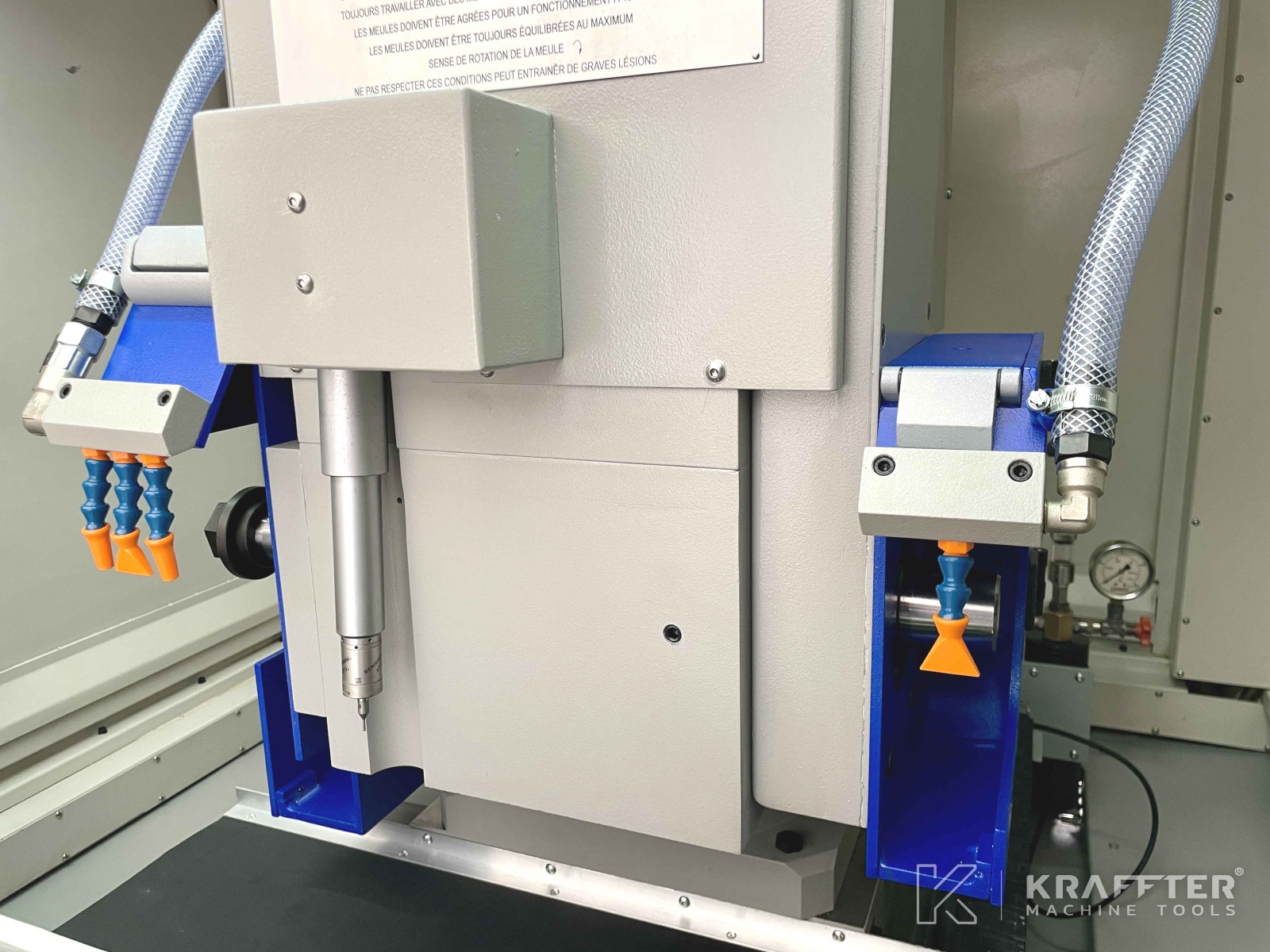

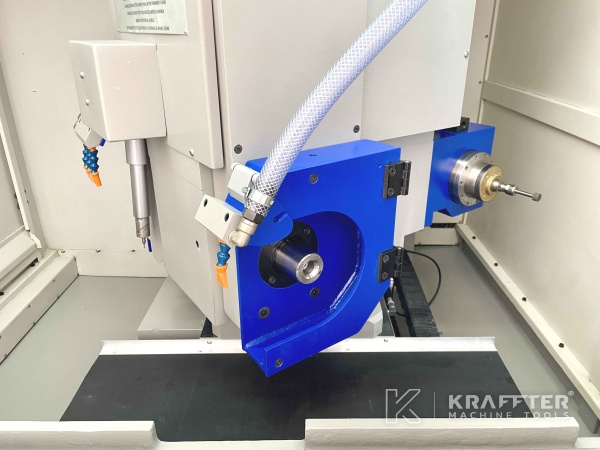

WHEELHEAD ACCESSORIES:

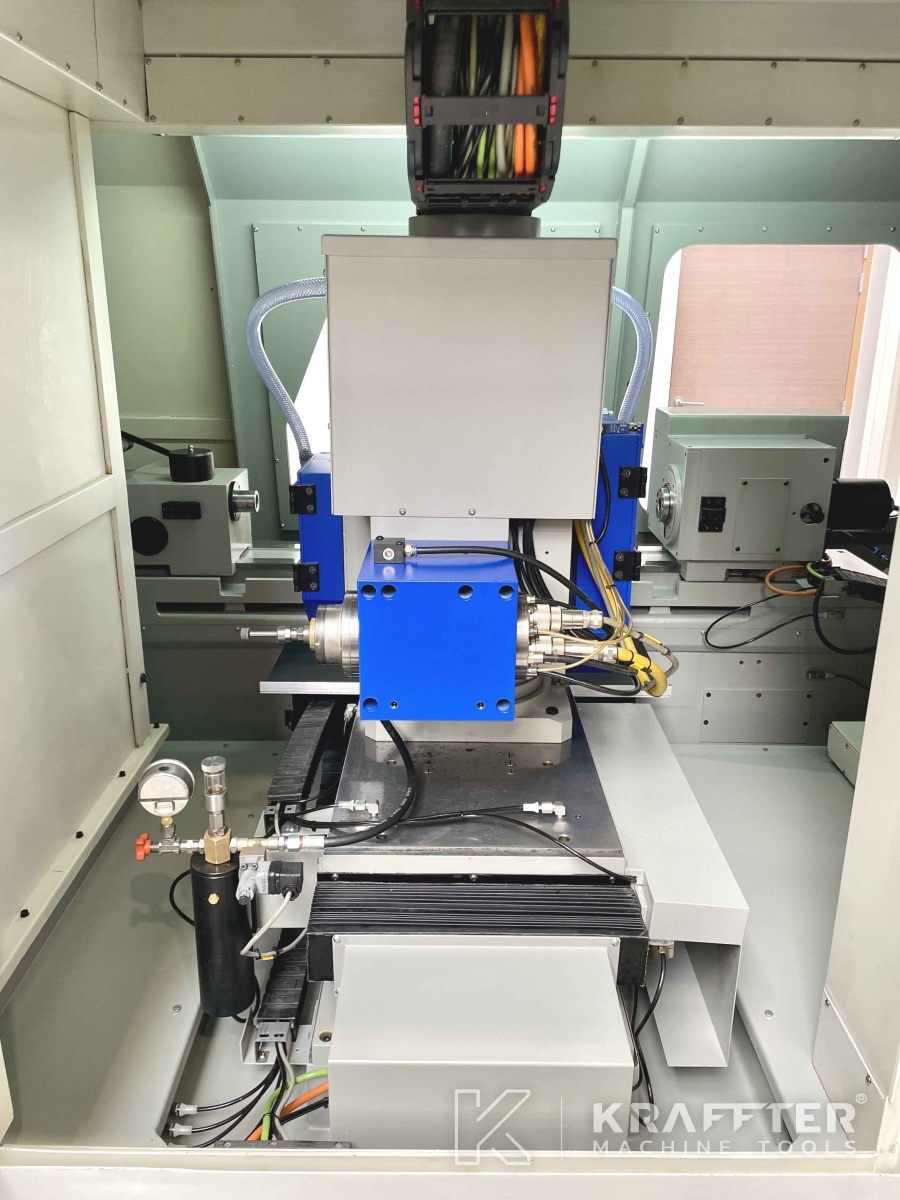

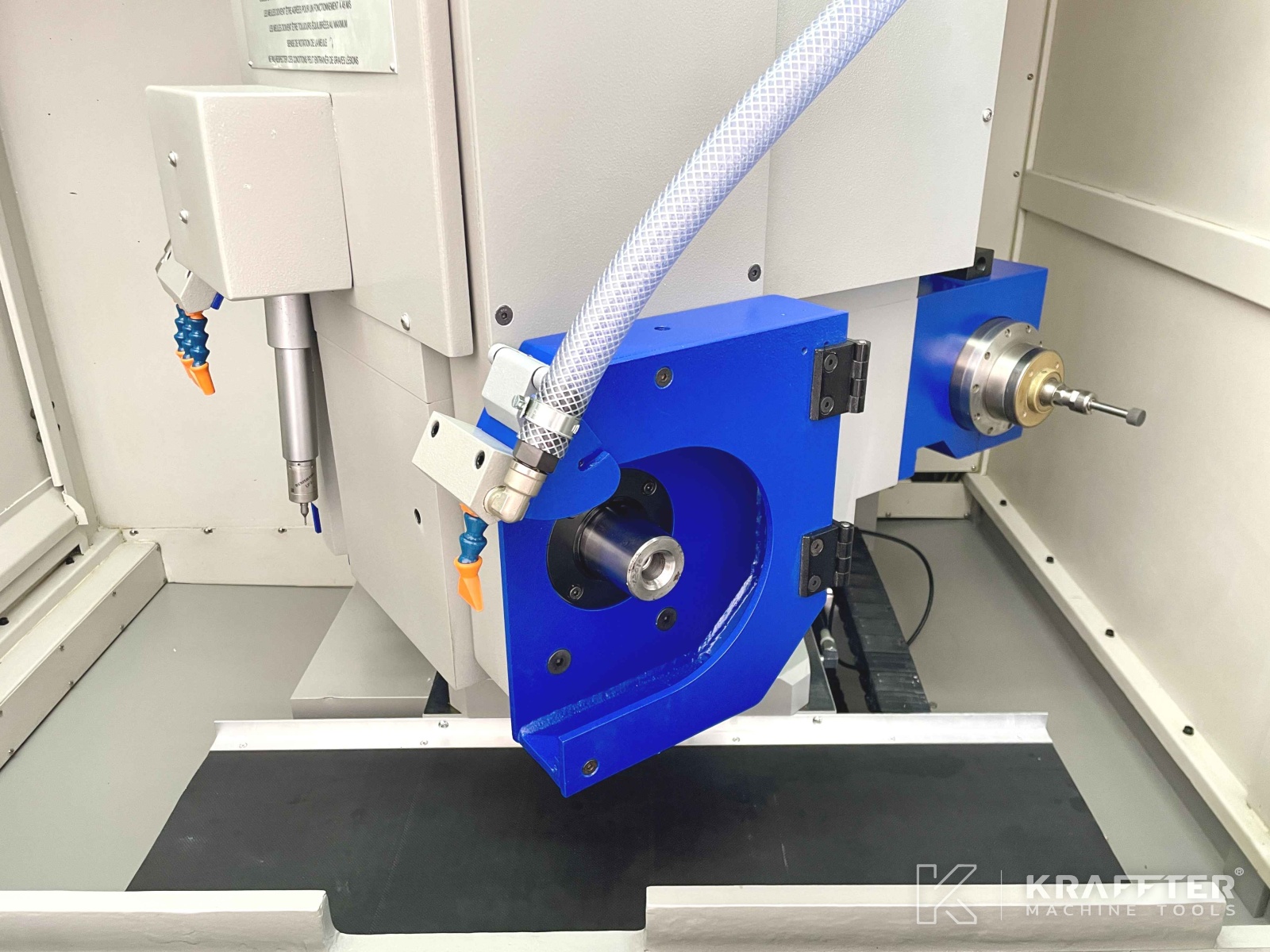

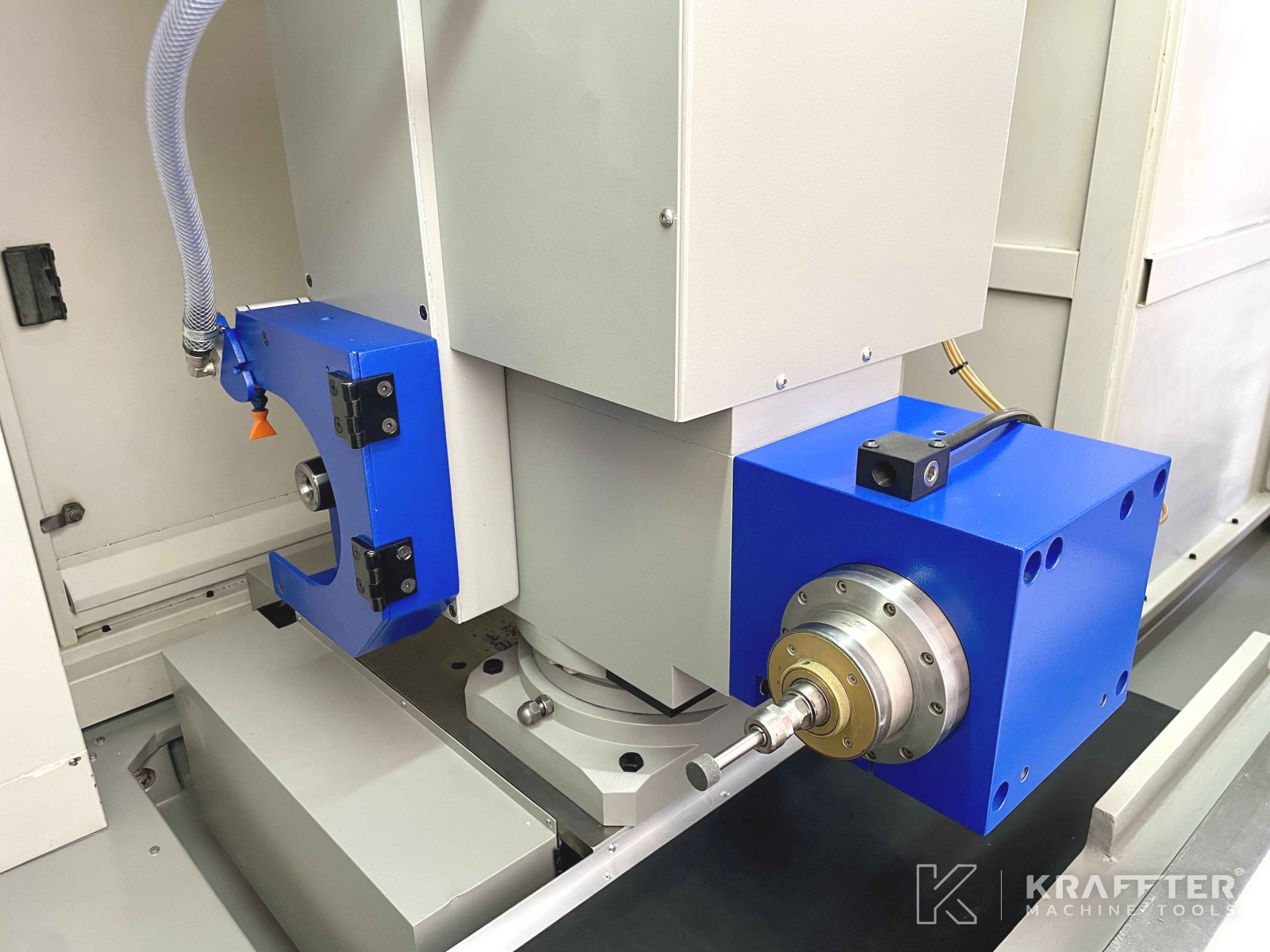

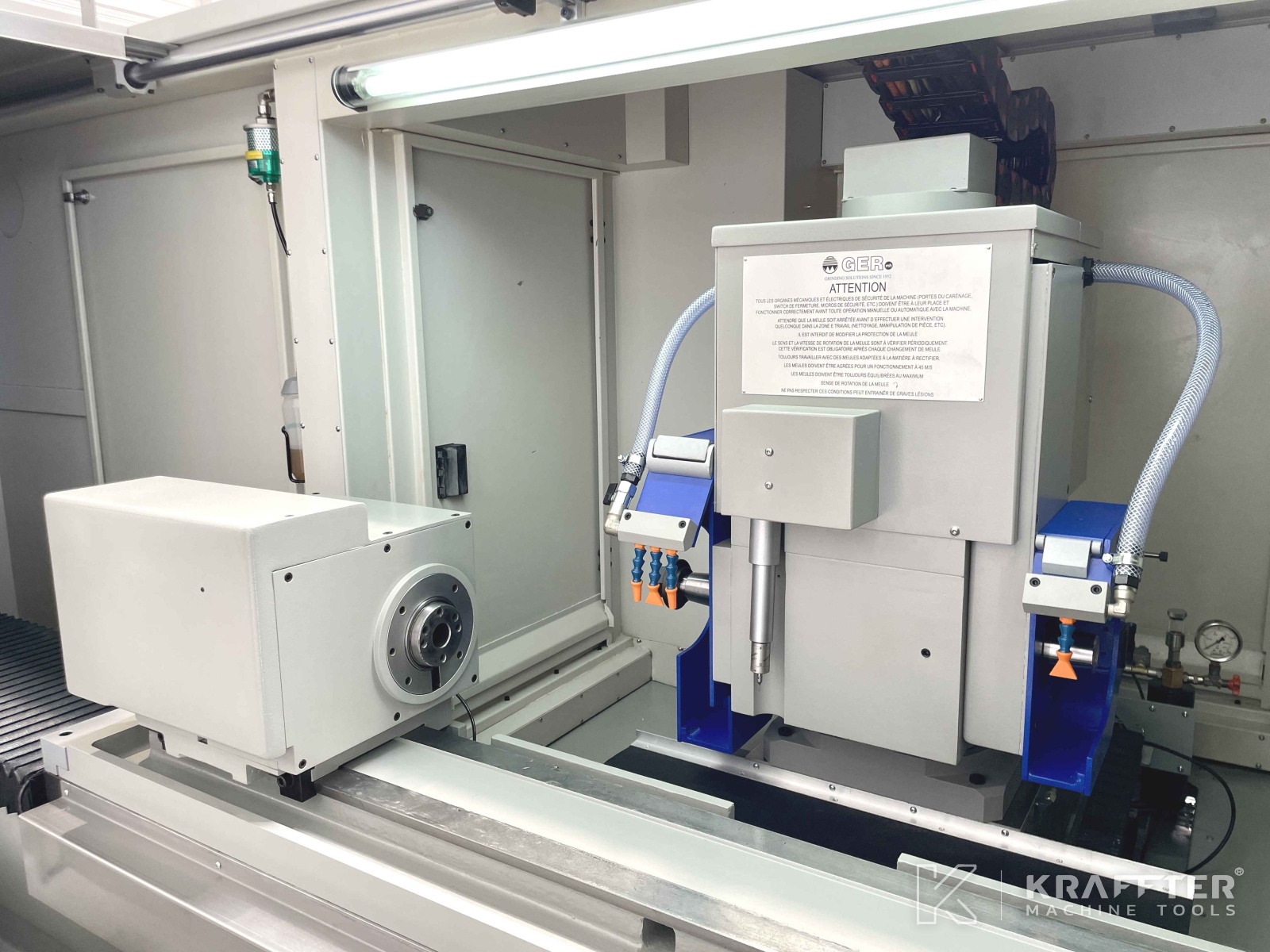

-B axis with automatic orientation -20°/+210 [°] - resolution 0.001 [°] for face, cone or internal grinding operations
-Right-hand grinding wheel Ø250 x 30 x 127 [mm]

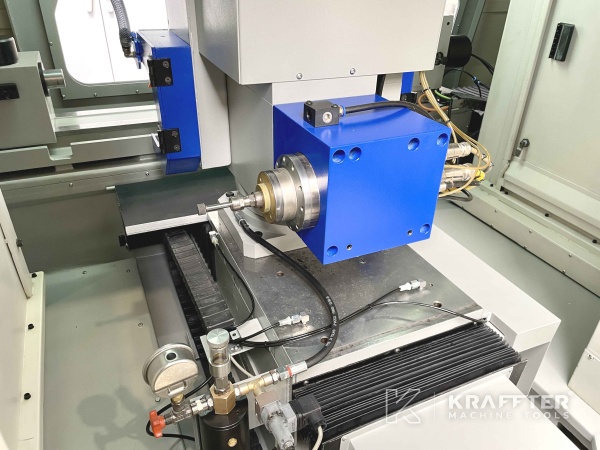

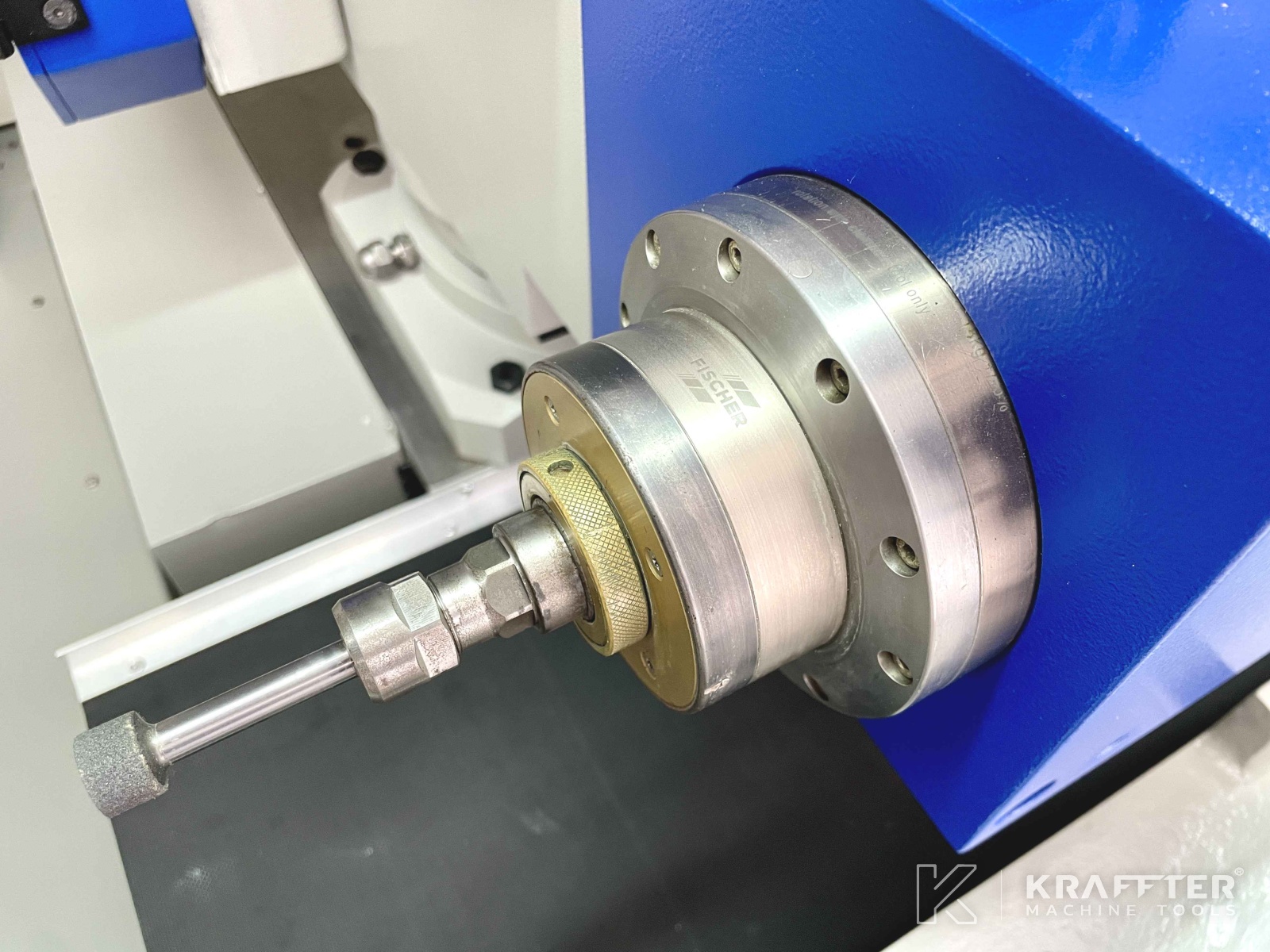

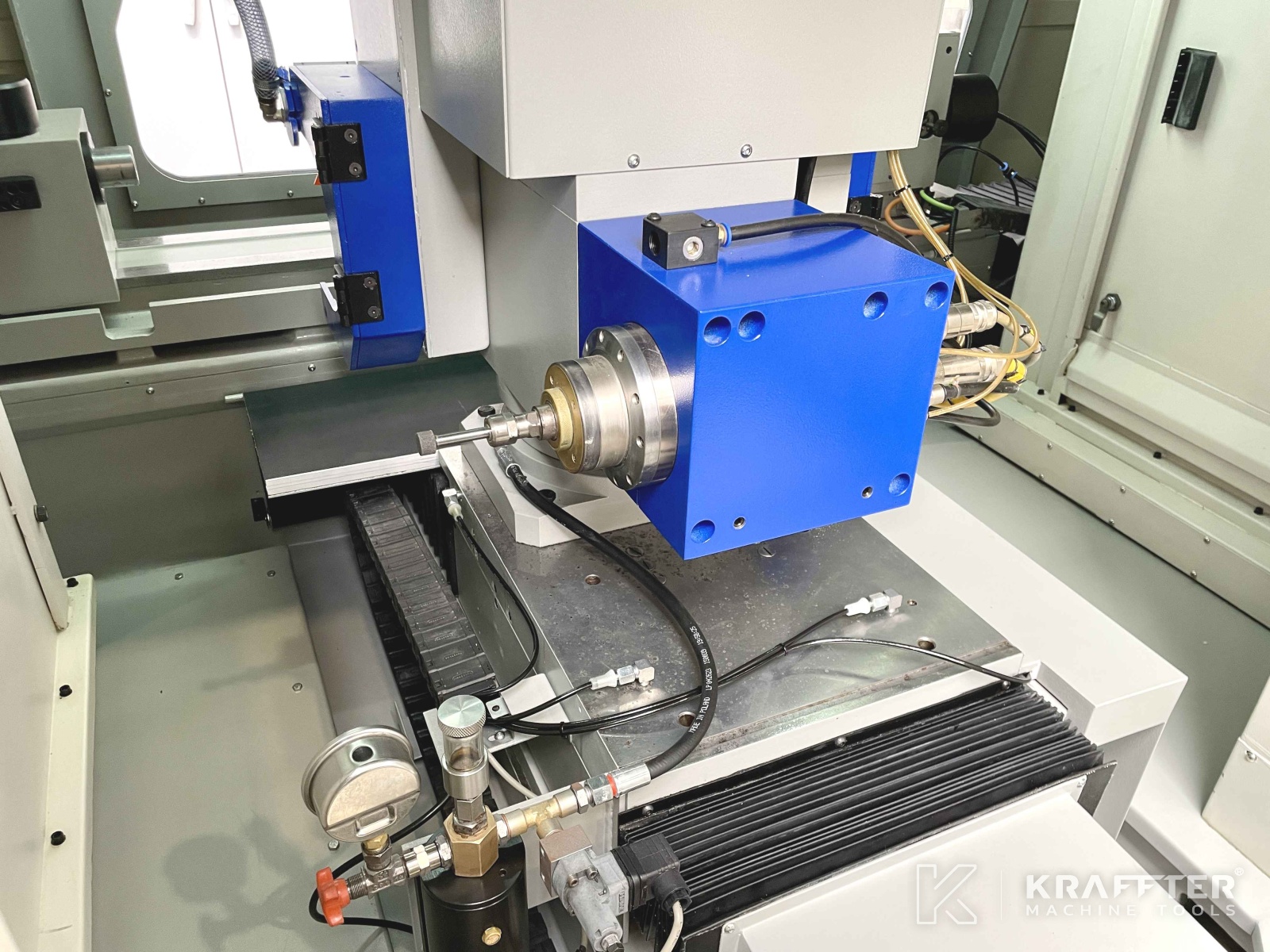

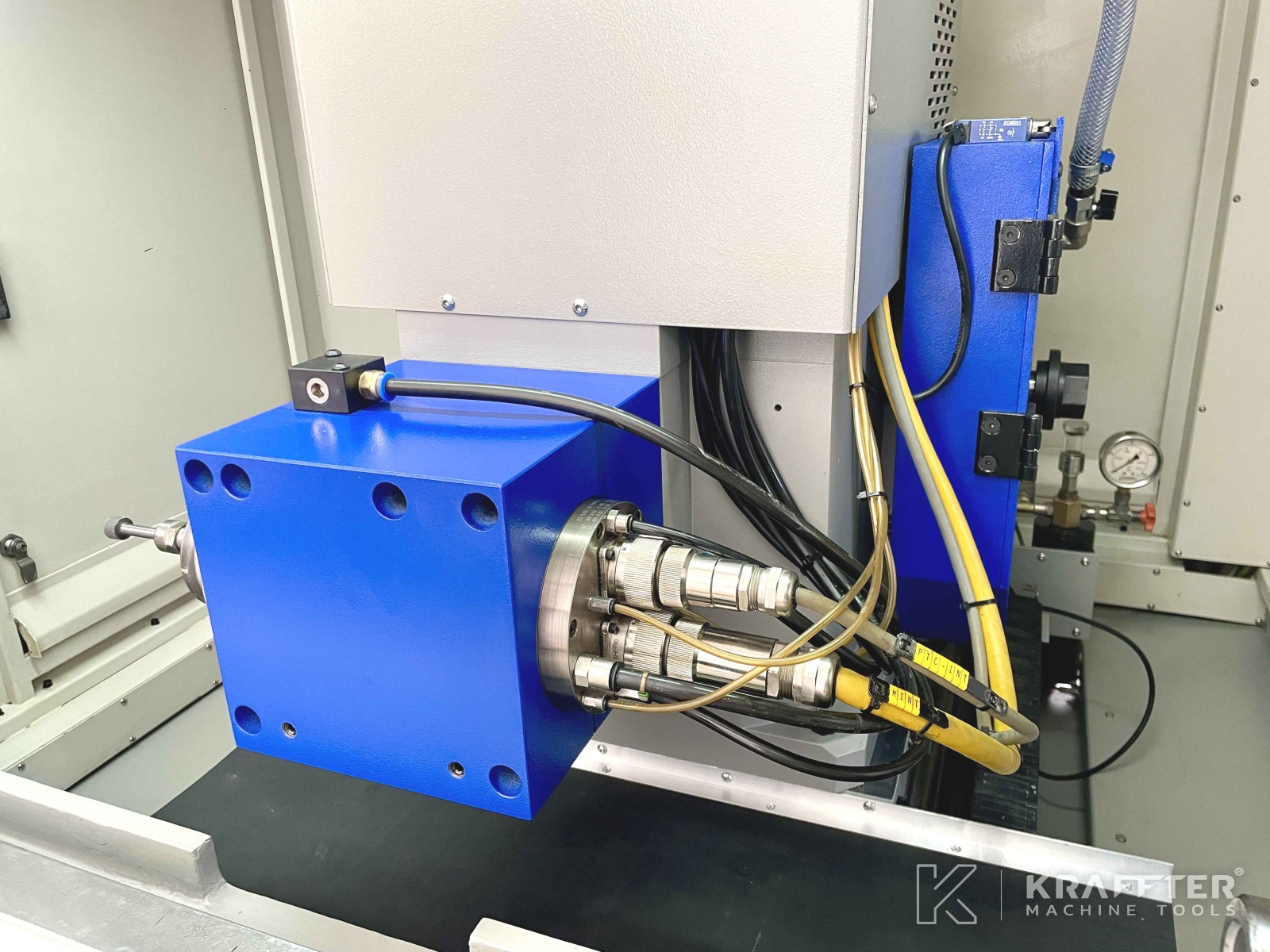

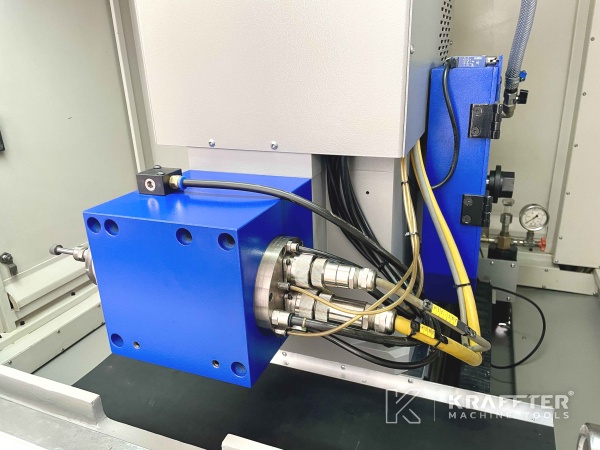

-FISCHER internal electrospindle type MF - Ø120 [mm] - 60'000 [rpm] - 10 [Kw] - HSK C25

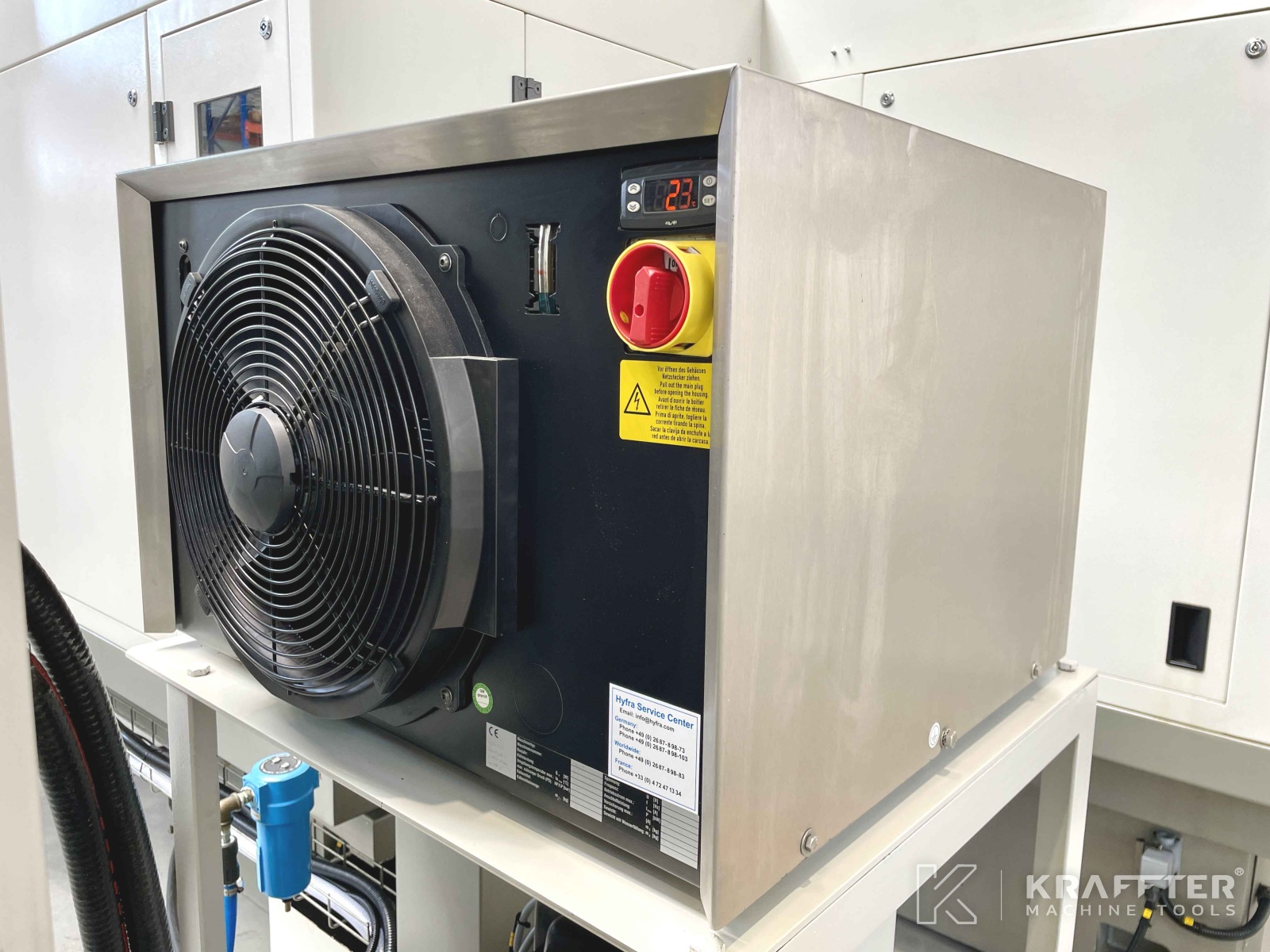

-Cooler, lubrication unit for FISCHER spindle

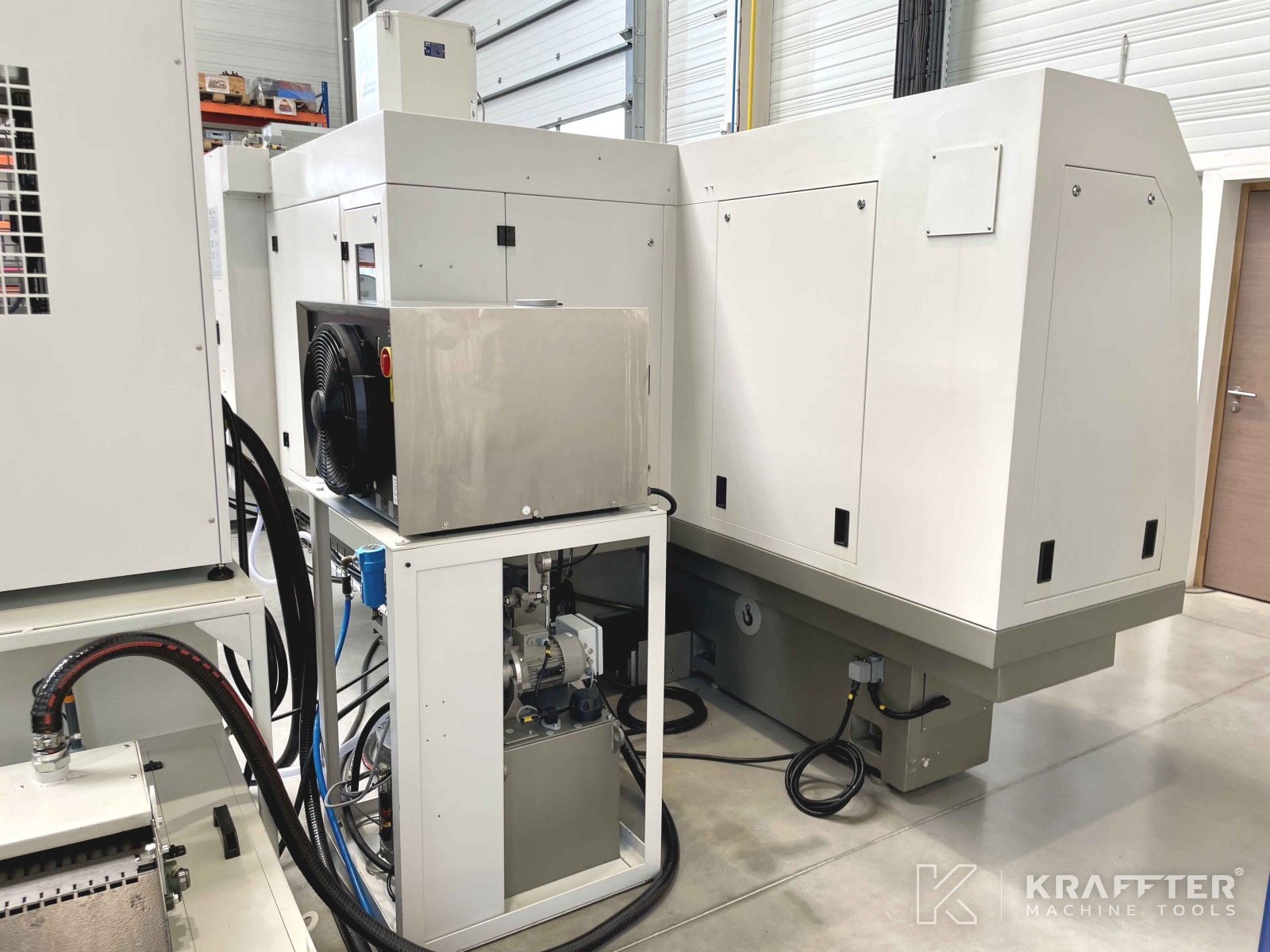

-Hydrostatic slides on X-axis to minimise "stick-slip" effects on C-axis applications (hydraulic unit included)

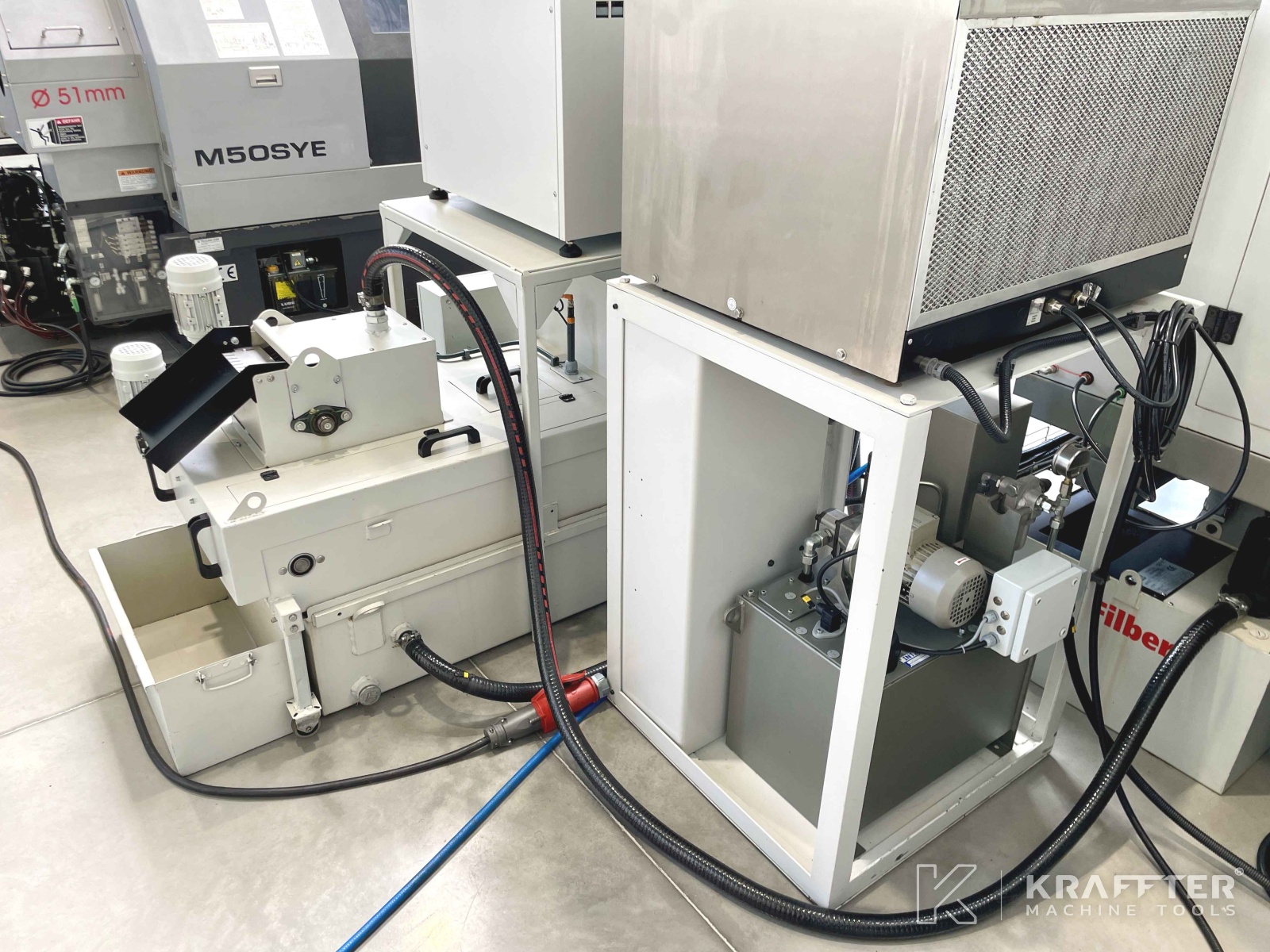

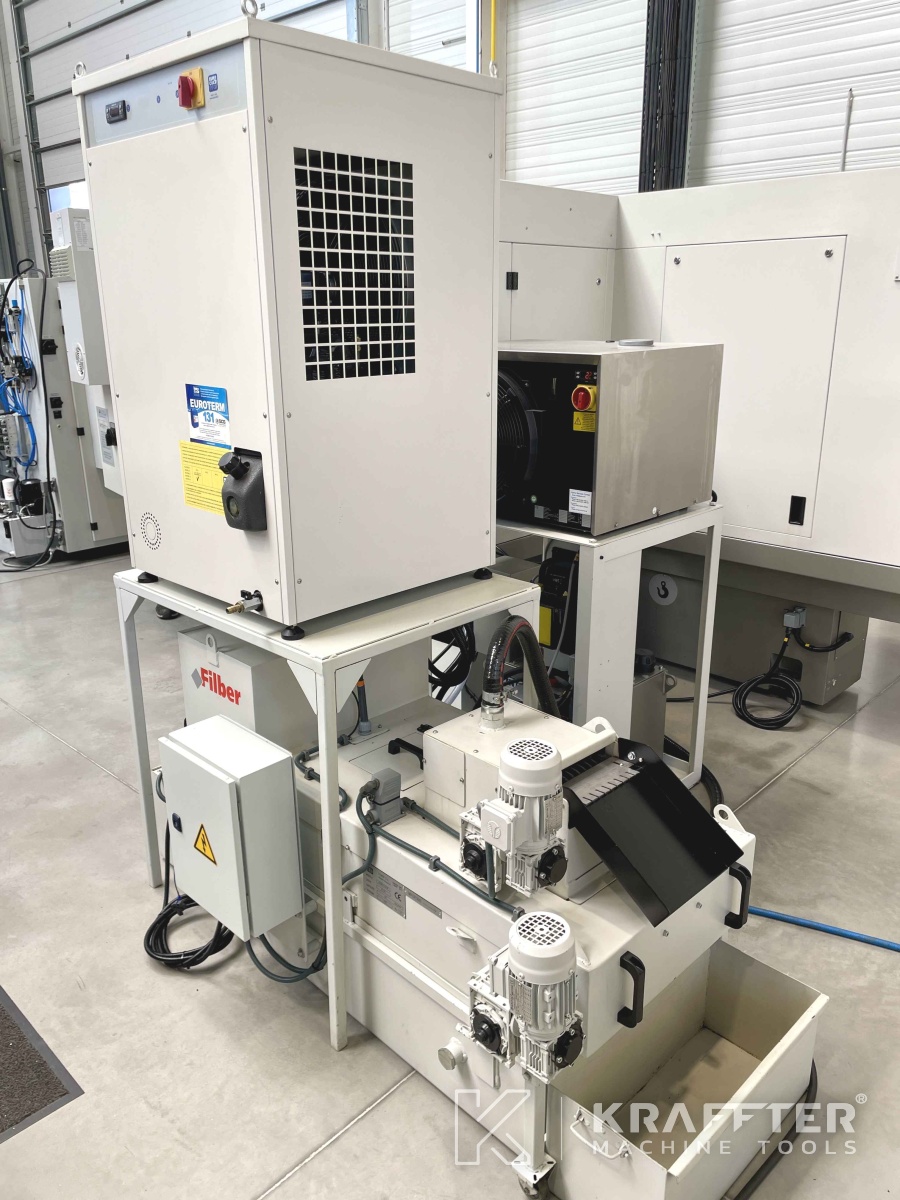

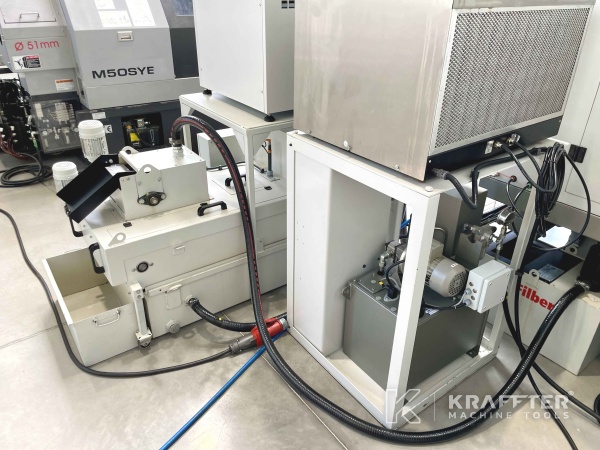

COOLANT ACCESSORIES:

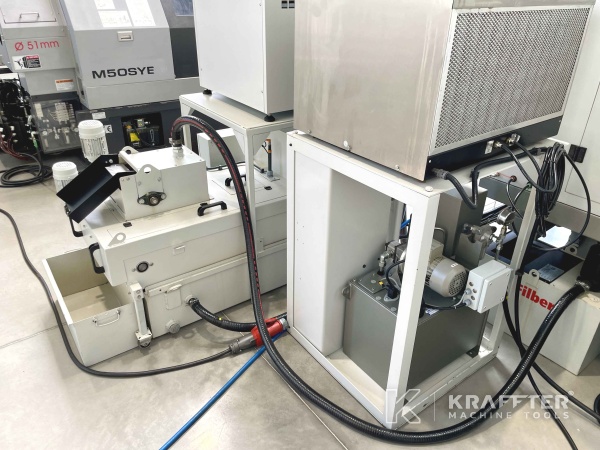

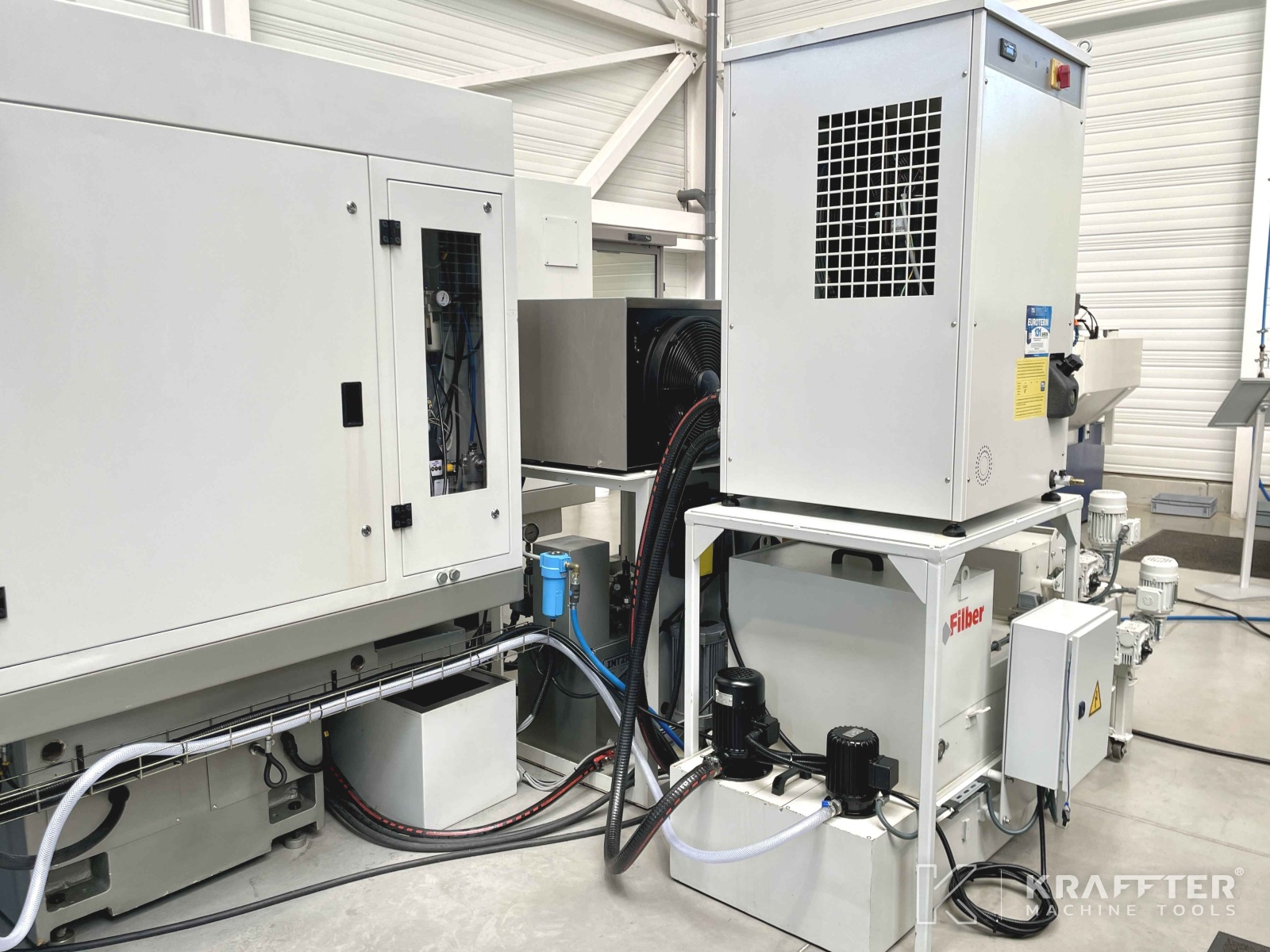

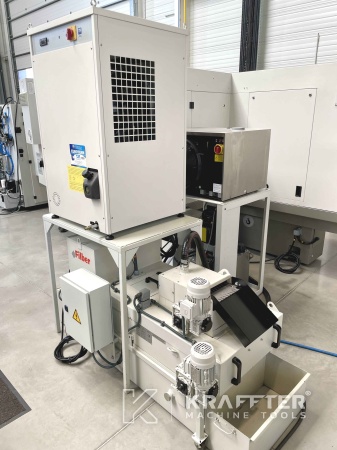

-230 [l] coolant tank with paper filtration and magnetic separator
-Mist extraction device

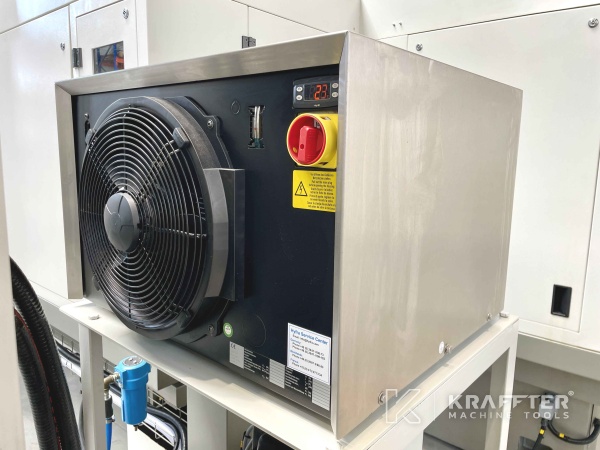

-2.4 [Kw] lubrication cooler unit

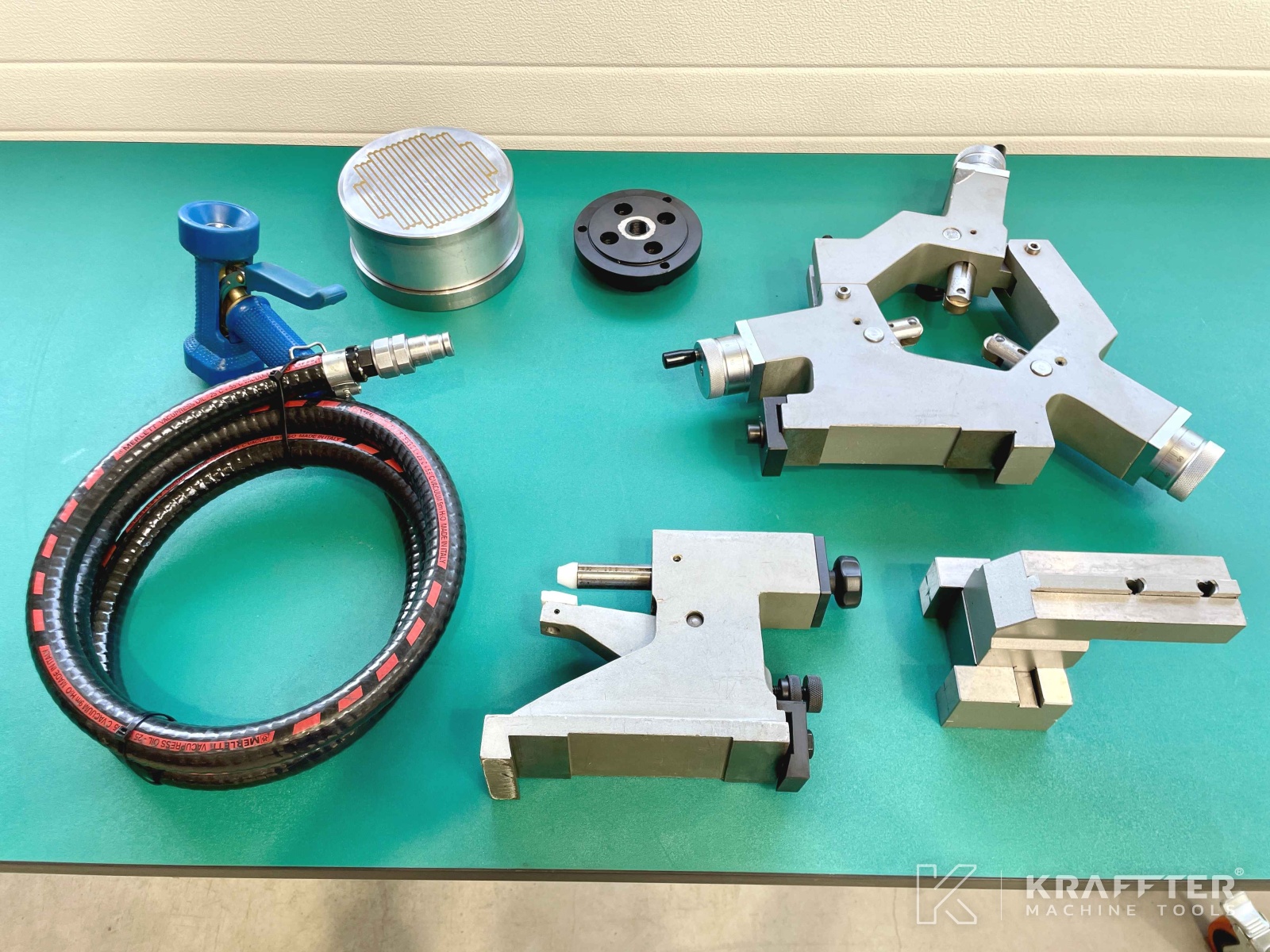

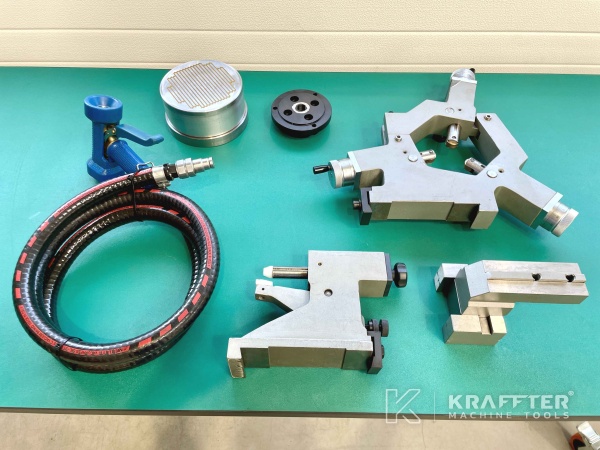

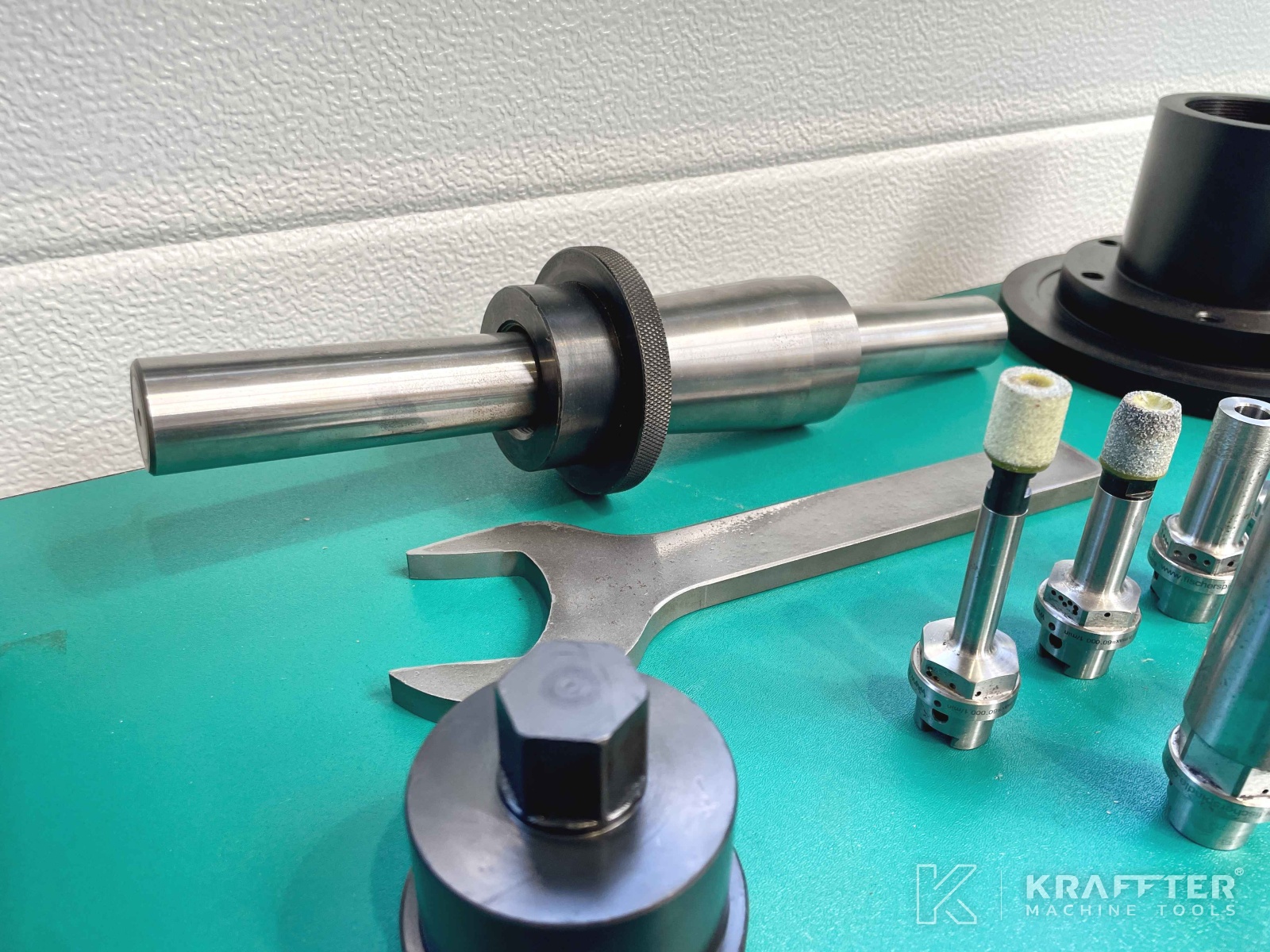

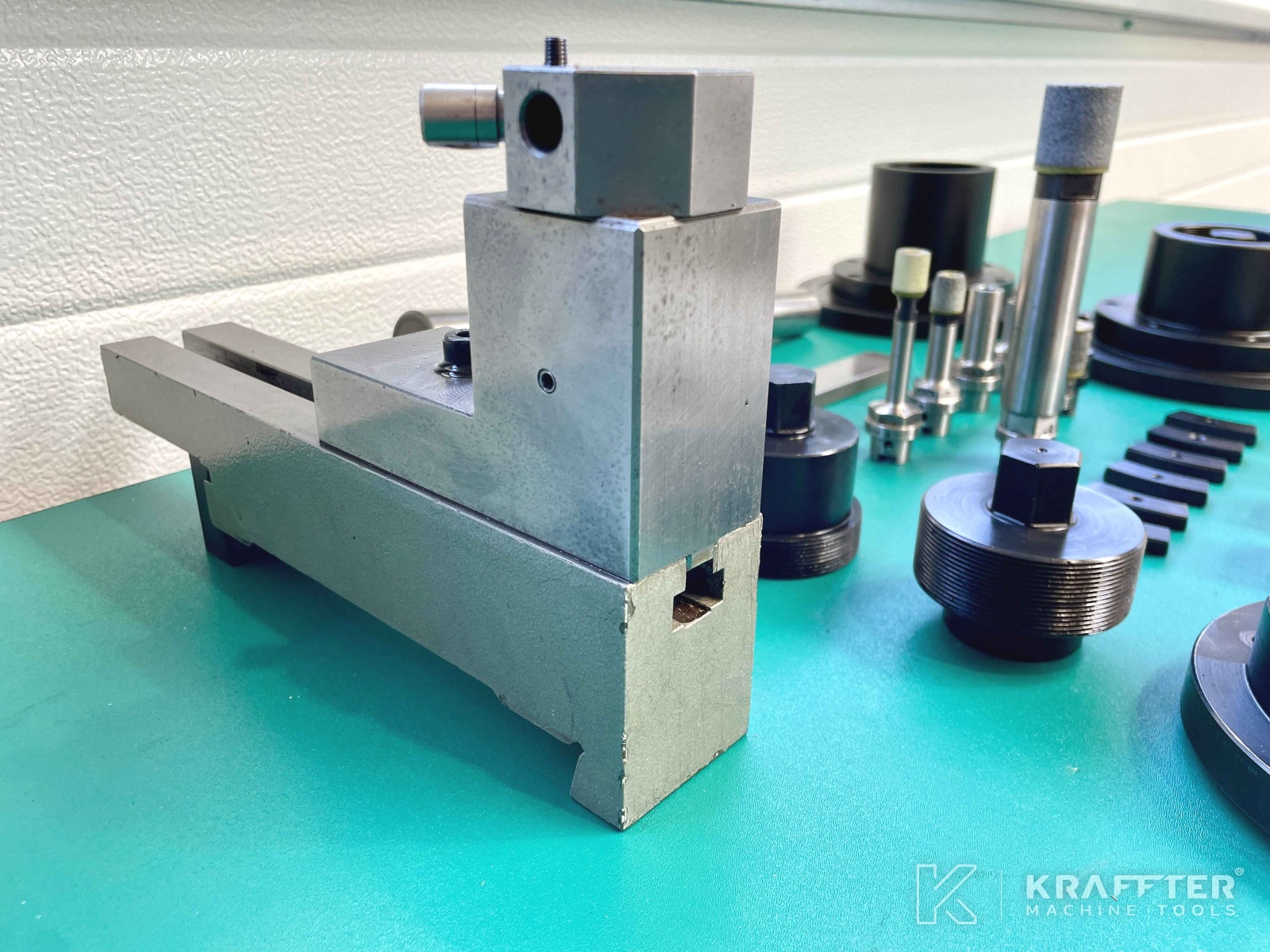

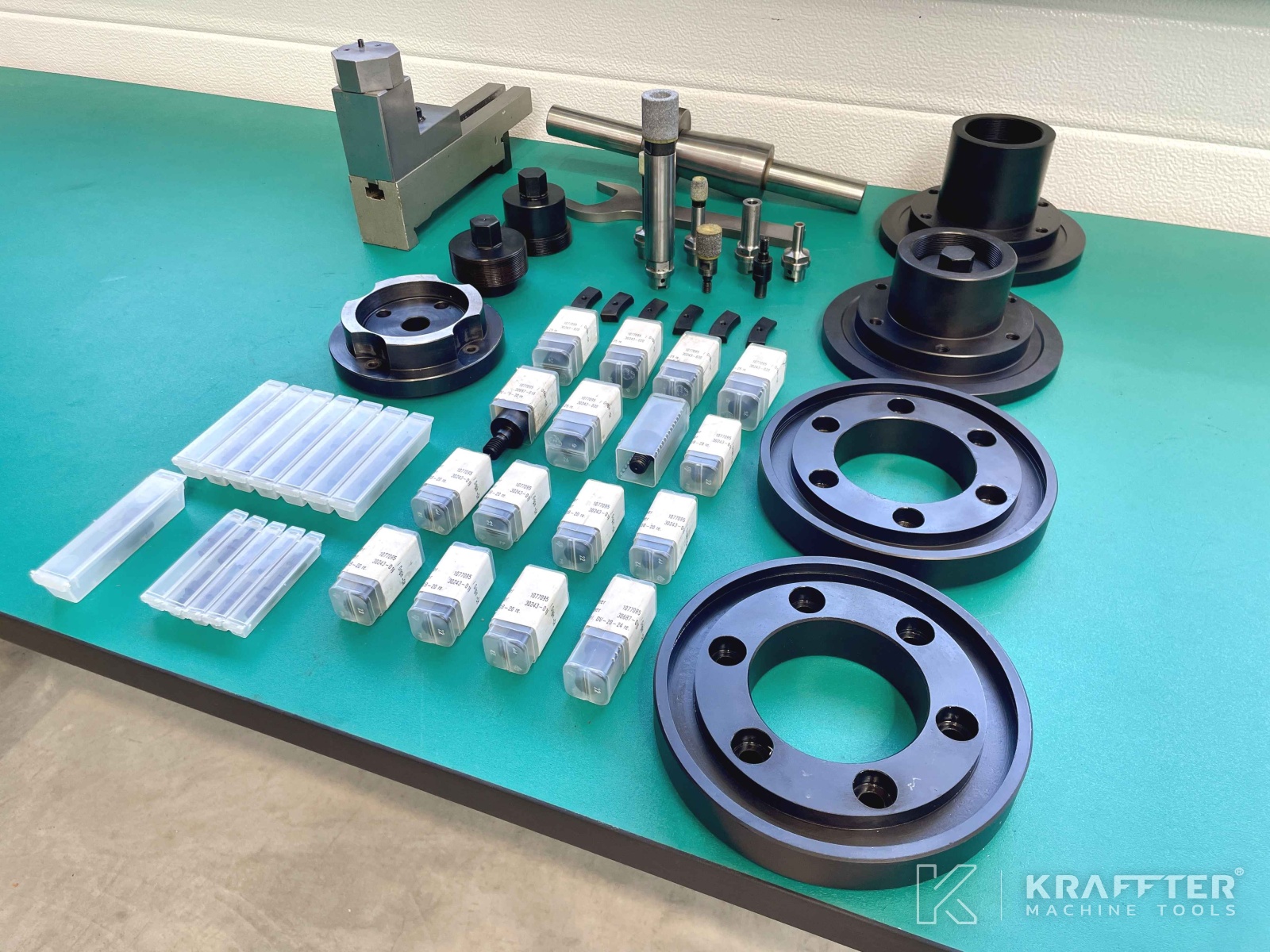

ACCESSORIES:
x1 manually-operated magnetic chuck Ø160 [mm]
x1 precision steady rest 2 points Ø10 to 110 [mm] tip height 140 [mm]
x1 precision steady rest 3 points Ø10 to 110 [mm] tip height 140 [mm] with micrometric feed

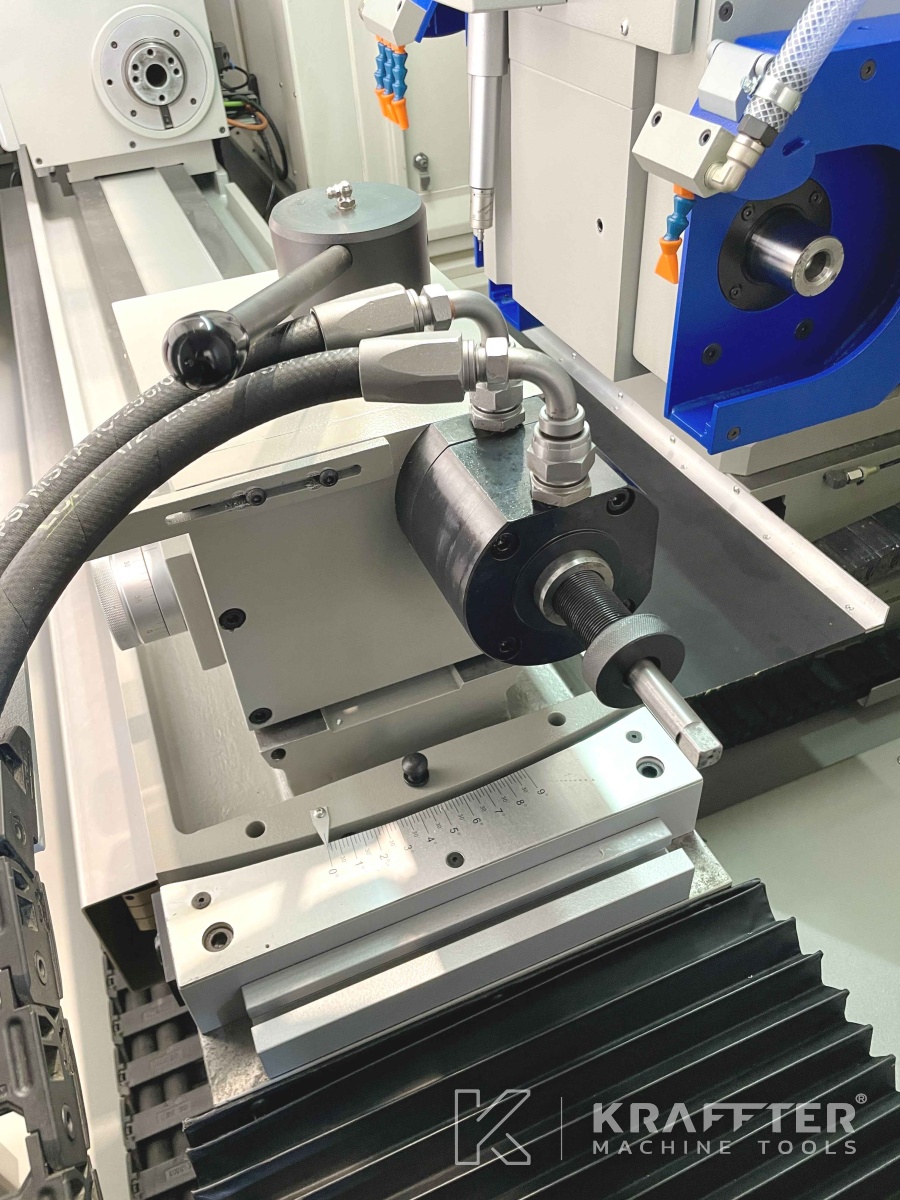

x1 table mounted wheel dresser
x1 wheel balancing shaft
x2 wheel flanges
x6 wheel-holders (HSK C25)
x2 sets of balancing weights for wheel flanges
Miscellaneous accessories
