Venduto

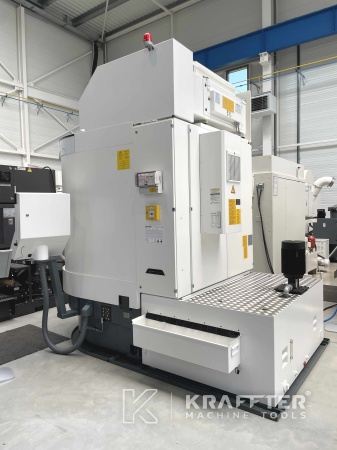

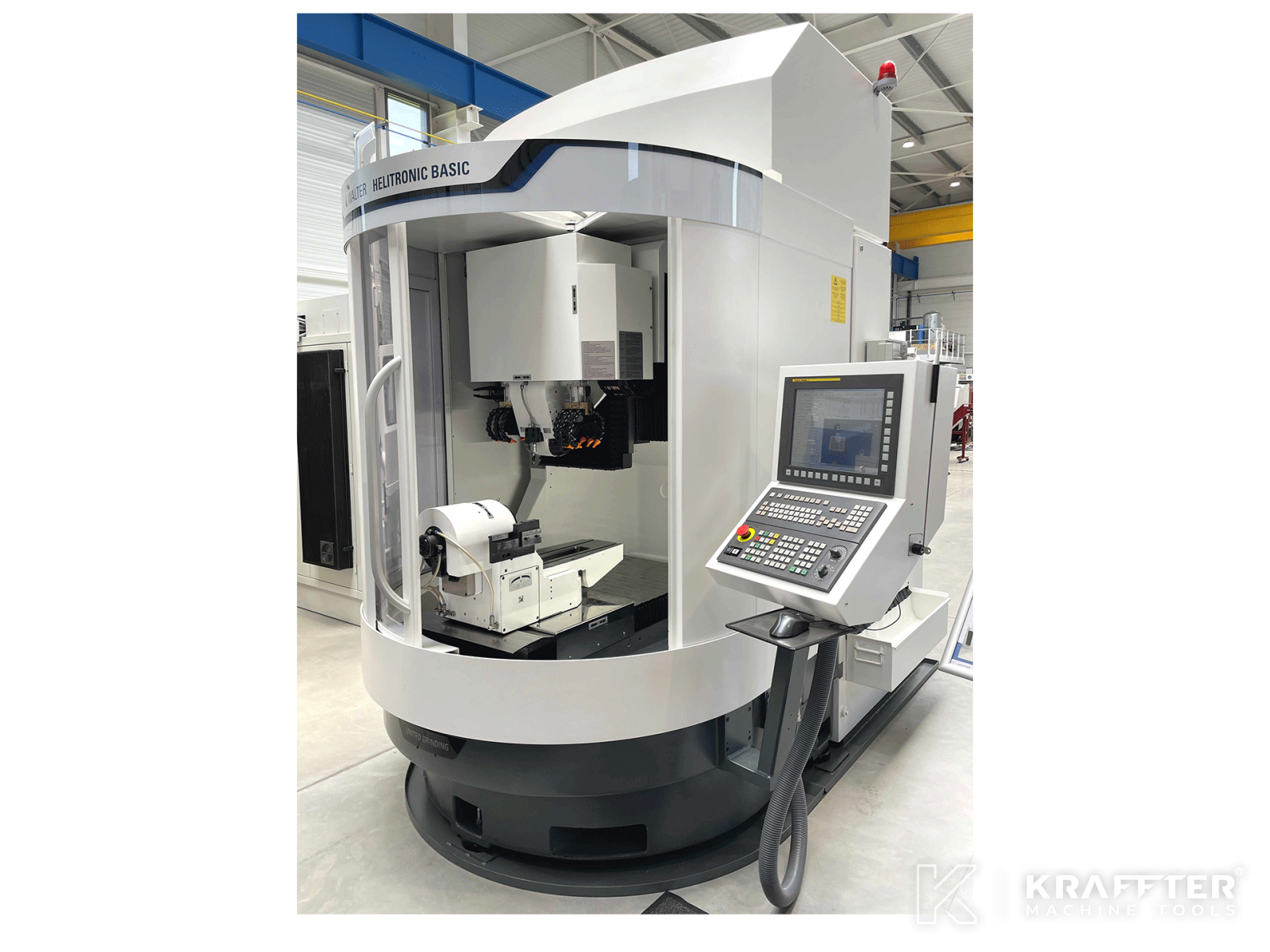

Tipo di macchina: Affilatrice CNC
Marca : WALTER
N° de stock: 90085
Modello : Helitronic Basic
Anno : 2017
Ubicazione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche

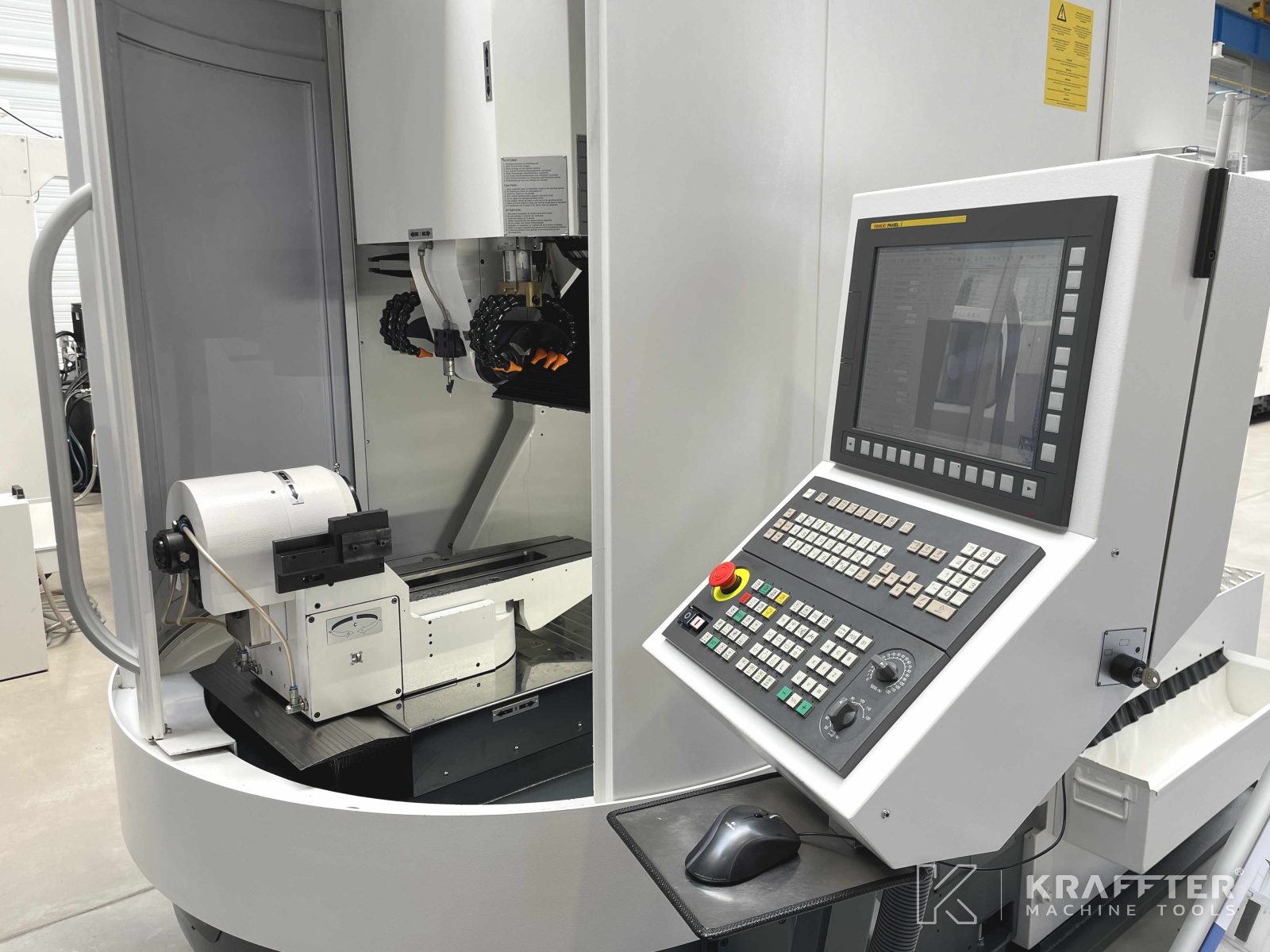

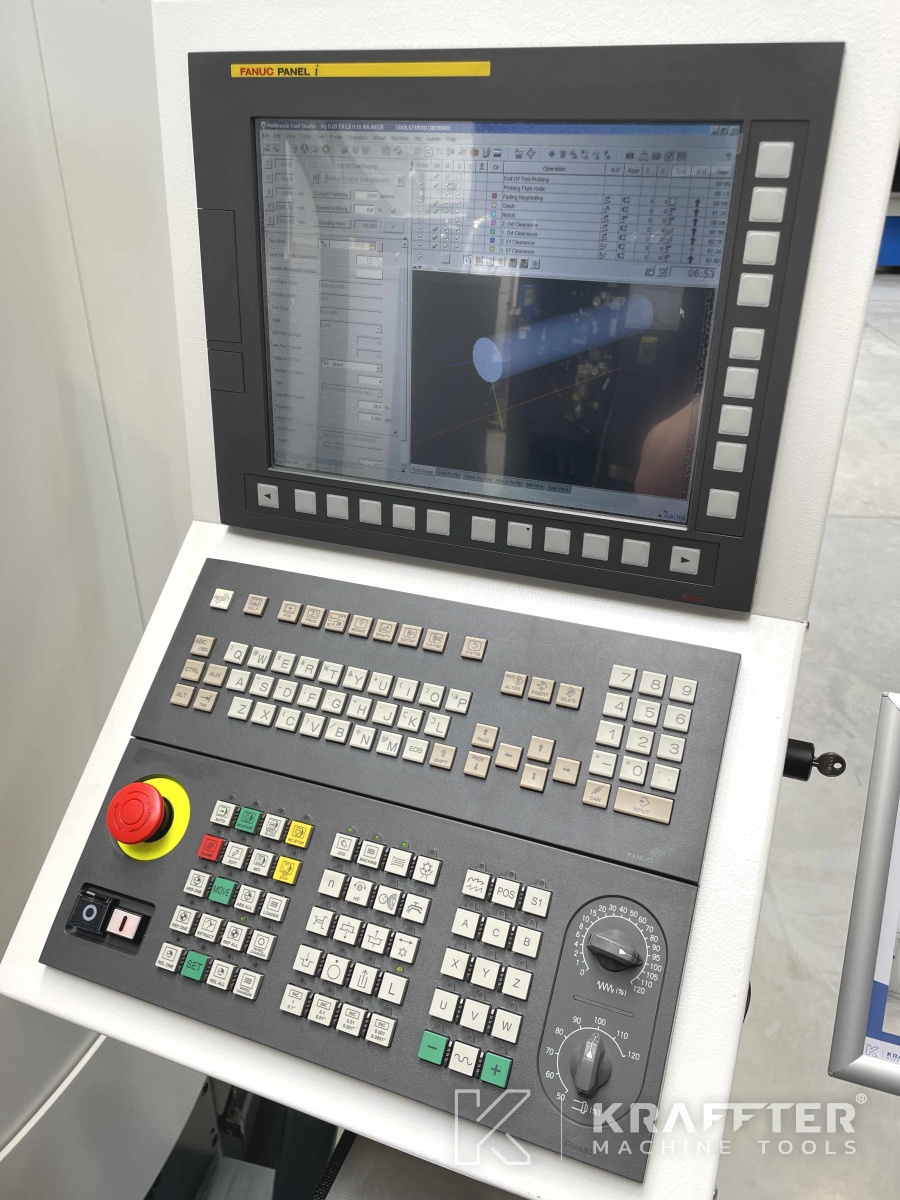

Tipo di CN
FANUC
Versione software installata
Helitronic Tool Studio 2.1 R5
Touchscreen a colori
15 ["]
Numero di assi
5
Corsa dell'asse X
470 [mm]
Corsa dell'asse Y
330 [mm]
Corsa dell'asse Z
640 [mm]
Velocità di spostamento rapido degli assi X, Y, Z
15000 [mm/min]
Corsa dell'asse A
360 [°]
Corsa dell'asse C
+/- 200 [°]
Lunghezza massima del pezzo: processo completo di affilatura
255 [mm]
Lunghezza massima pezzo: rettifica cilindrica
350 [mm]
Lunghezza massima pezzo: rettifica della faccia
280 [mm]
Diametro massimo di affilatura
320 [mm]
Diametro massimo di affilatura con tavola
290 [mm]

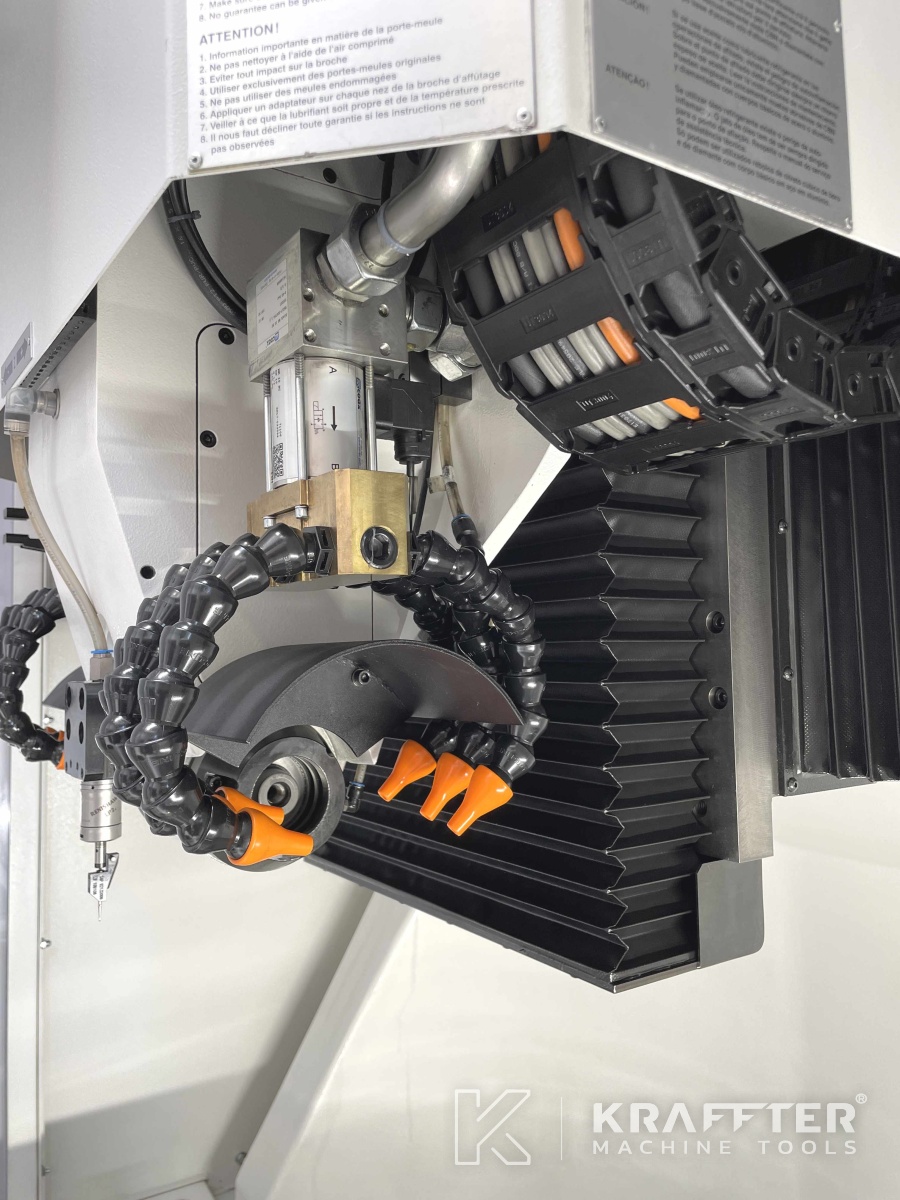

Attacco del mandrino portamola
NCT
Diametro del mandrino portamola
70 [mm]
Velocità del mandrino portamola
10500 [giri/min]
Potenza del mandrino porta-mola
7 [kW]
Diametro massimo mola
150 [mm]

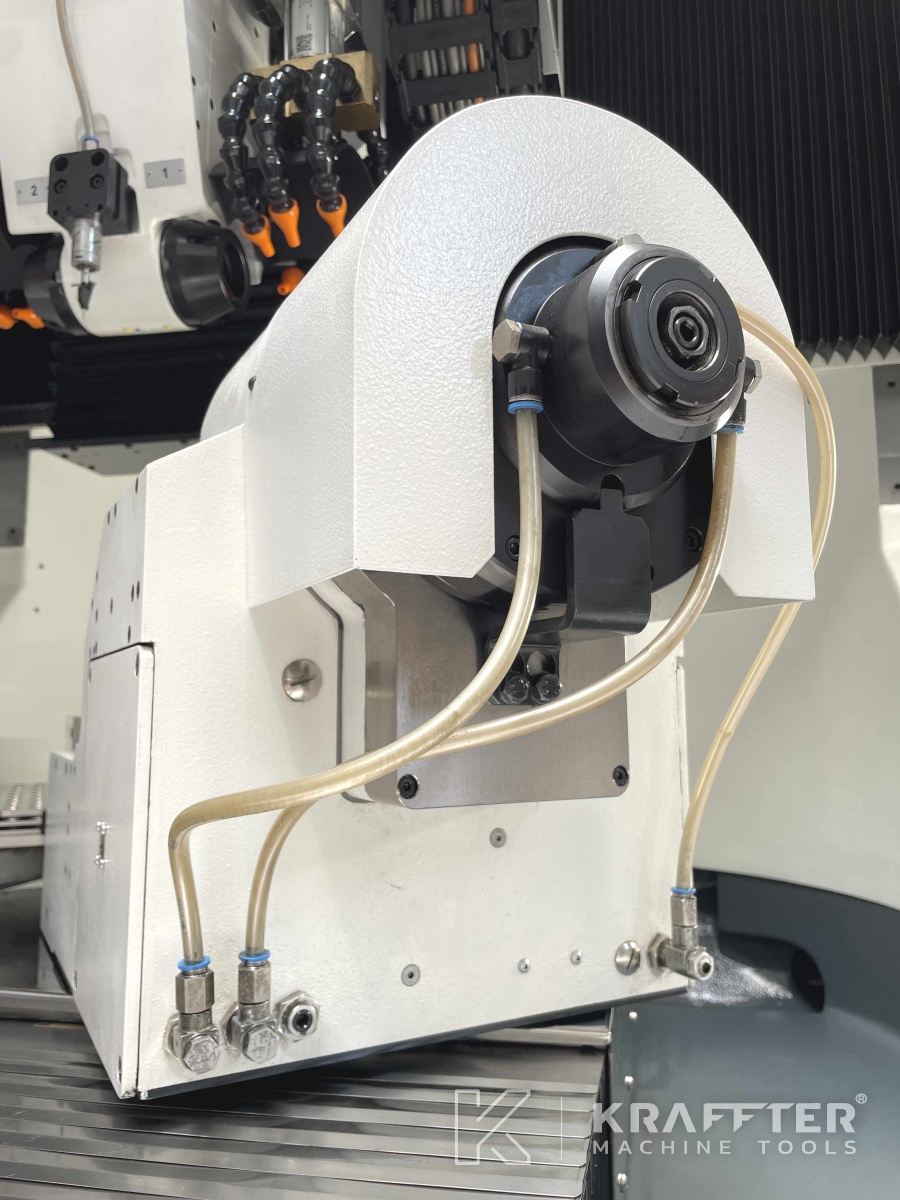

Naso del mandrino portapezzo
ISO 50
Velocità massima del mandrino portapezzo
750 [giri/min]
Peso massimo ammesso della testa portapezzo
20 [Kg]

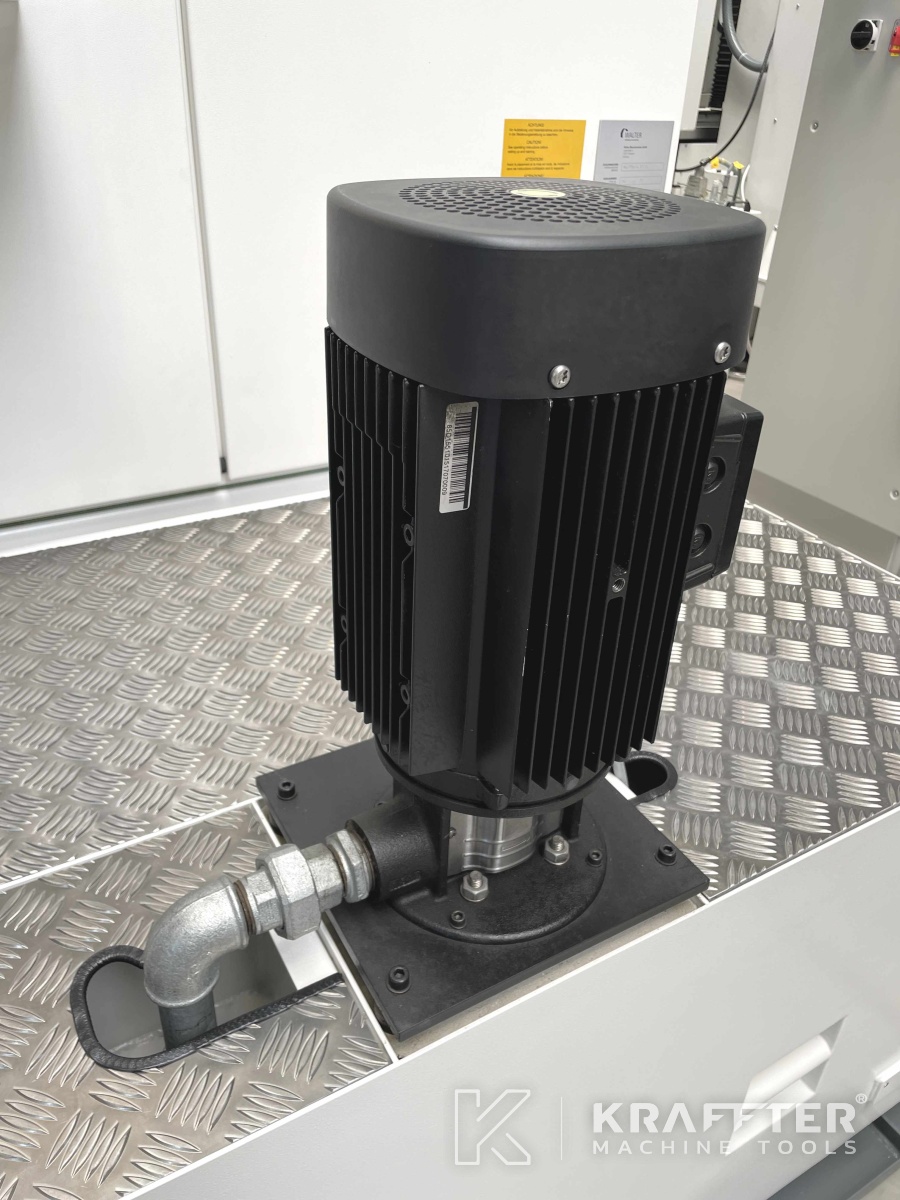

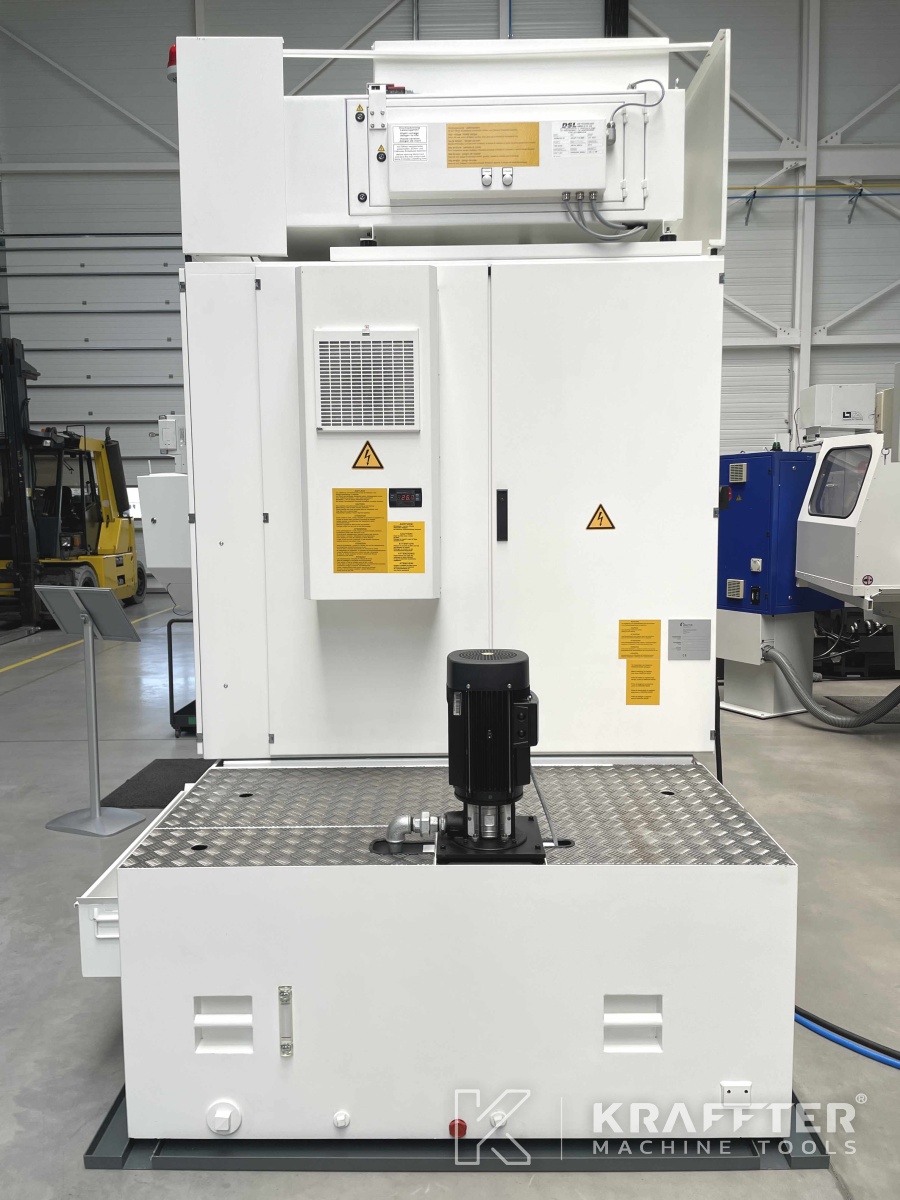

Pressione della pompa del refrigerante
7 [bar]
Portata della pompa del refrigerante
80 [l/min]
Capacità della vasca del refrigerante
350 [l]
Tensione di alimentazione
400 [V]
Potenza installata
20 [kVA]
Peso
4500 [Kg]
Le caratteristiche tecniche sono fornite a titolo puramente indicativo. La descrizione potrebbe essere stata tradotta automaticamente.
Ulteriori informazioni
EQUIPMENT / OPTIONS INCLUDED:

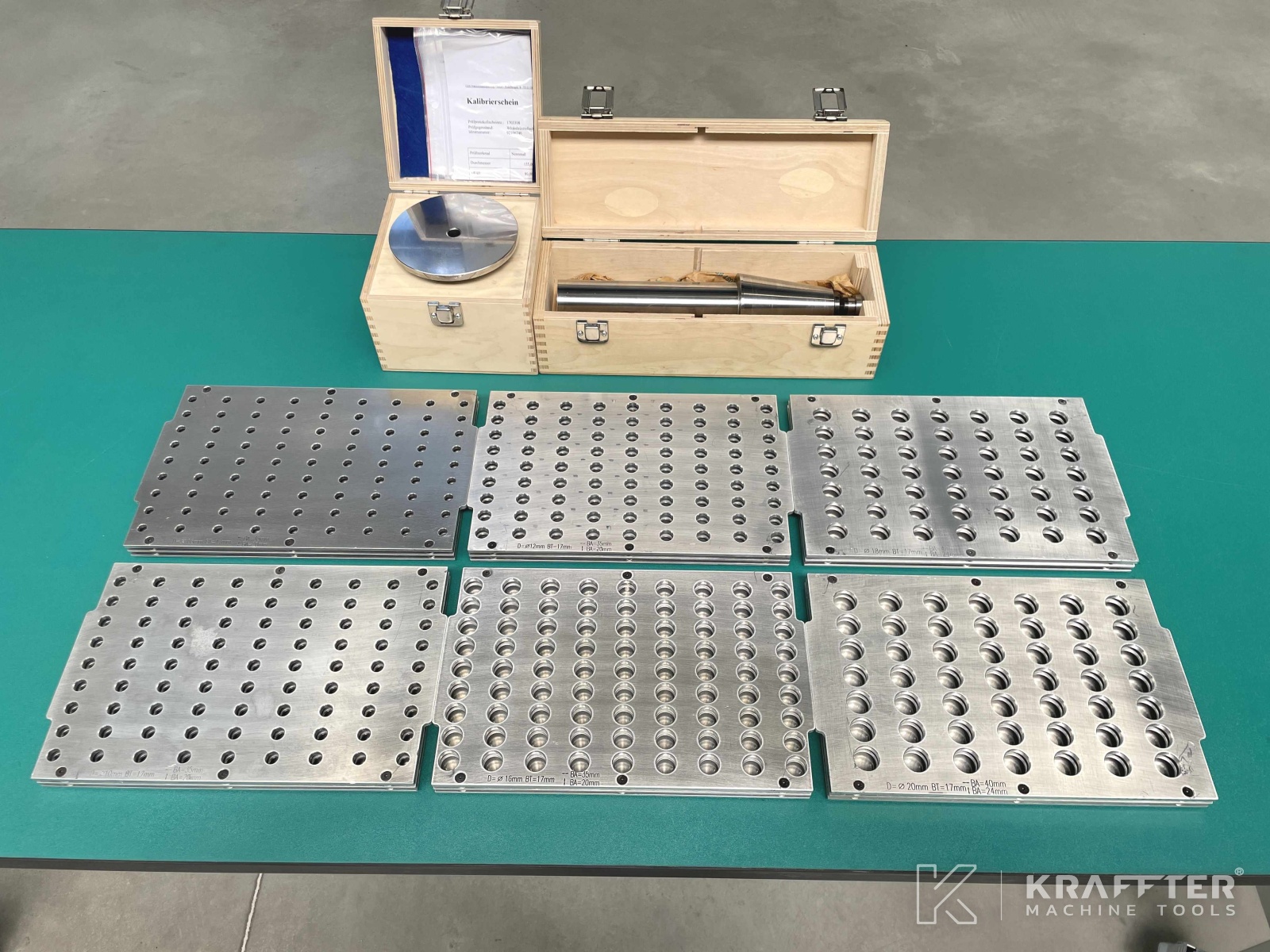

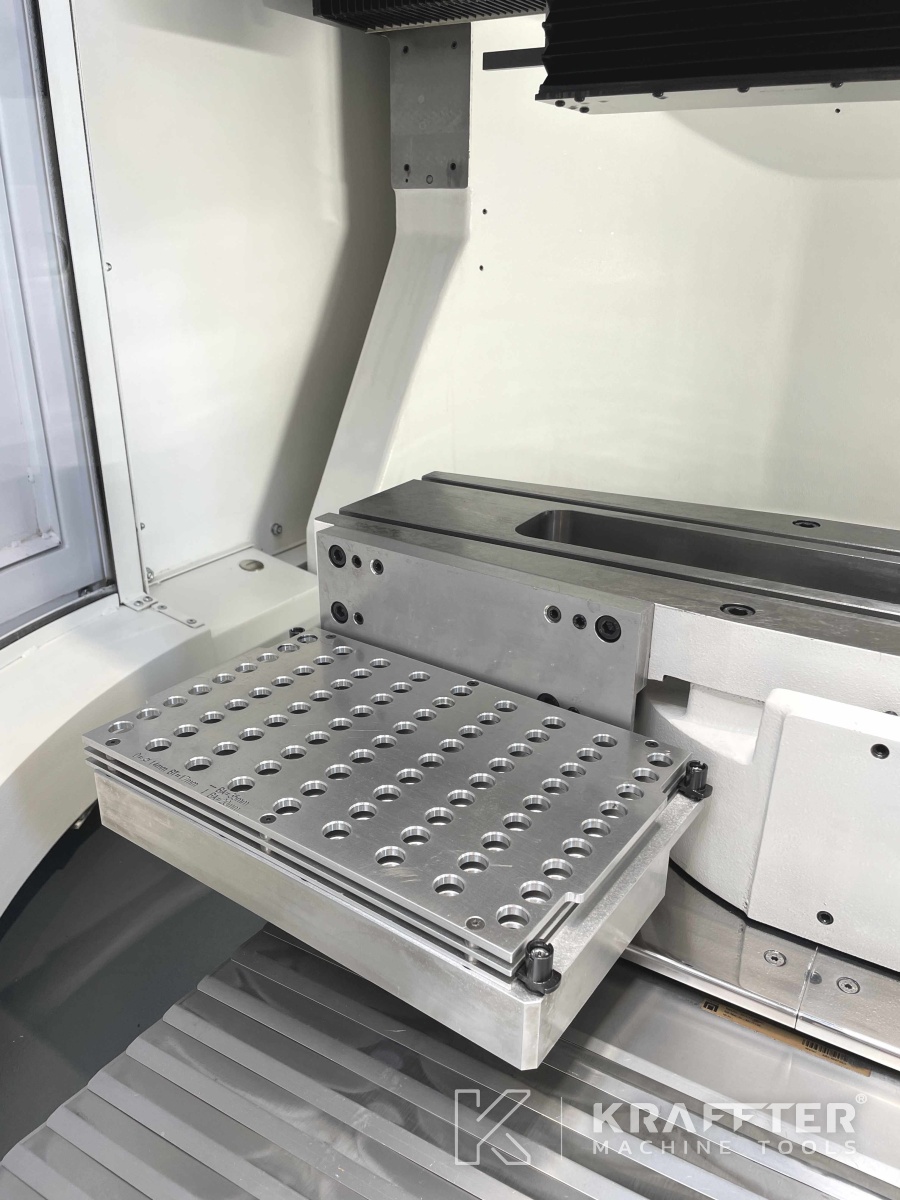

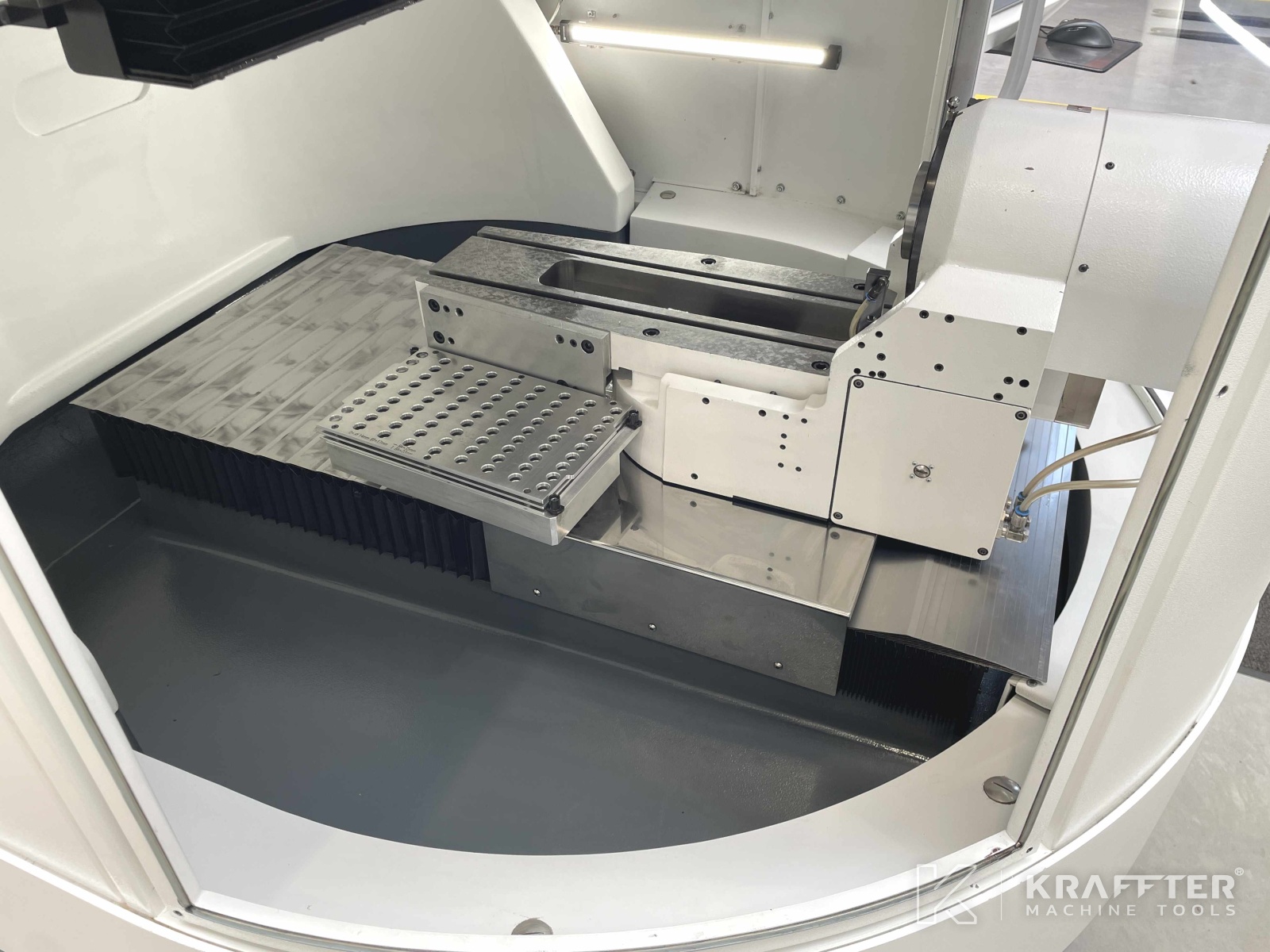

x1 ECO LOADER PLUS tool loading automation : possibility to load up to 165 tools

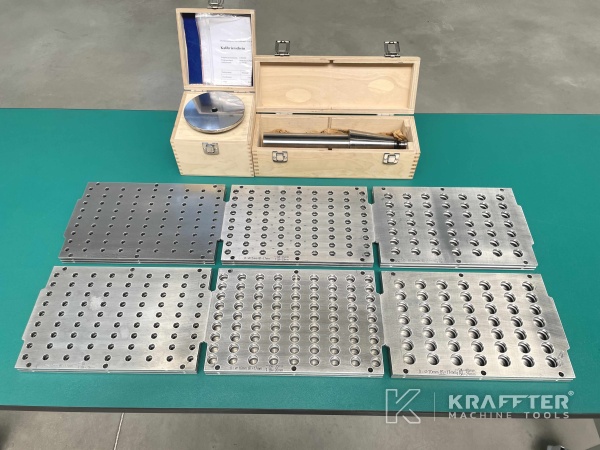

x1 ECO LOADER PLUS palett for tools Ø8 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools Ø10 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools Ø12 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools 14 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools 16 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools Ø18 [mm] - 49 positions
x1 ECO LOADER PLUS palett for tools Ø20 [mm] - 49 positions

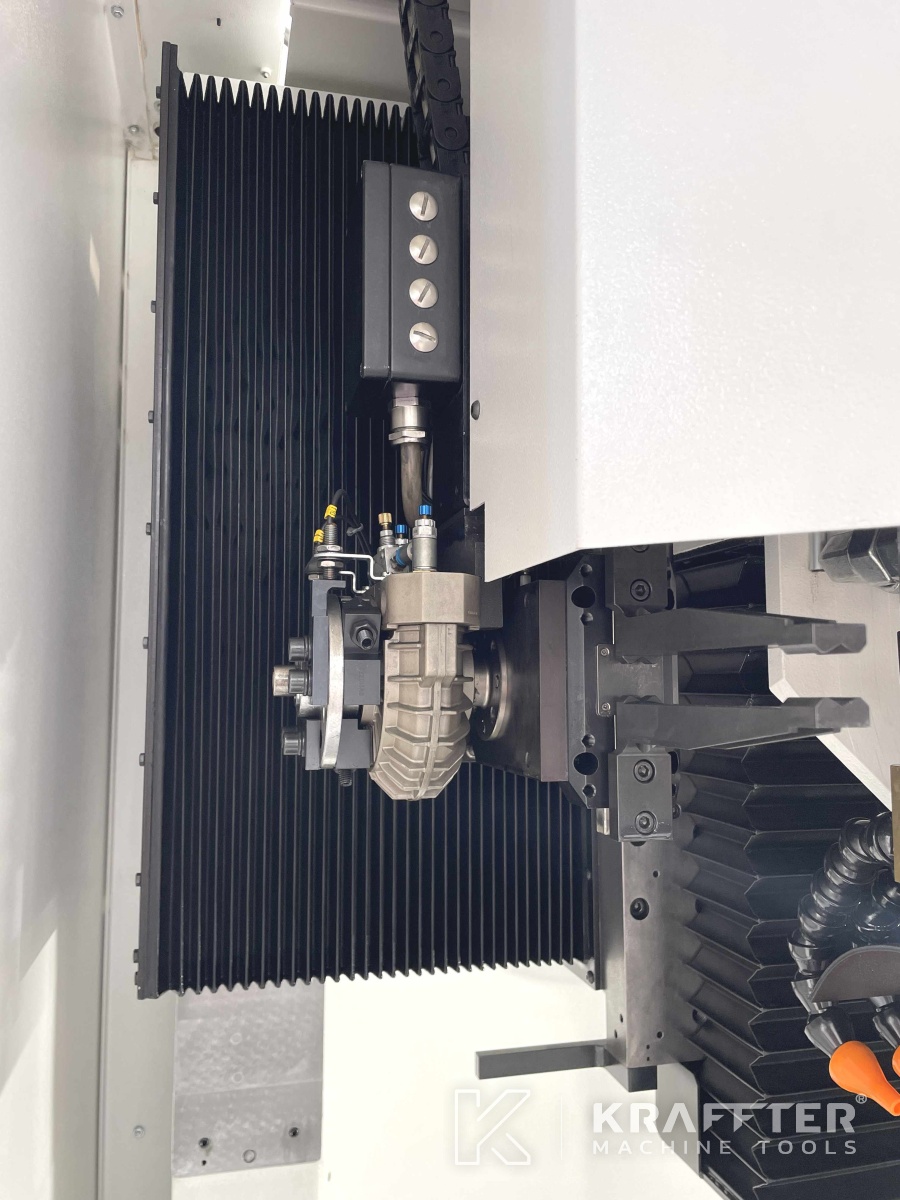

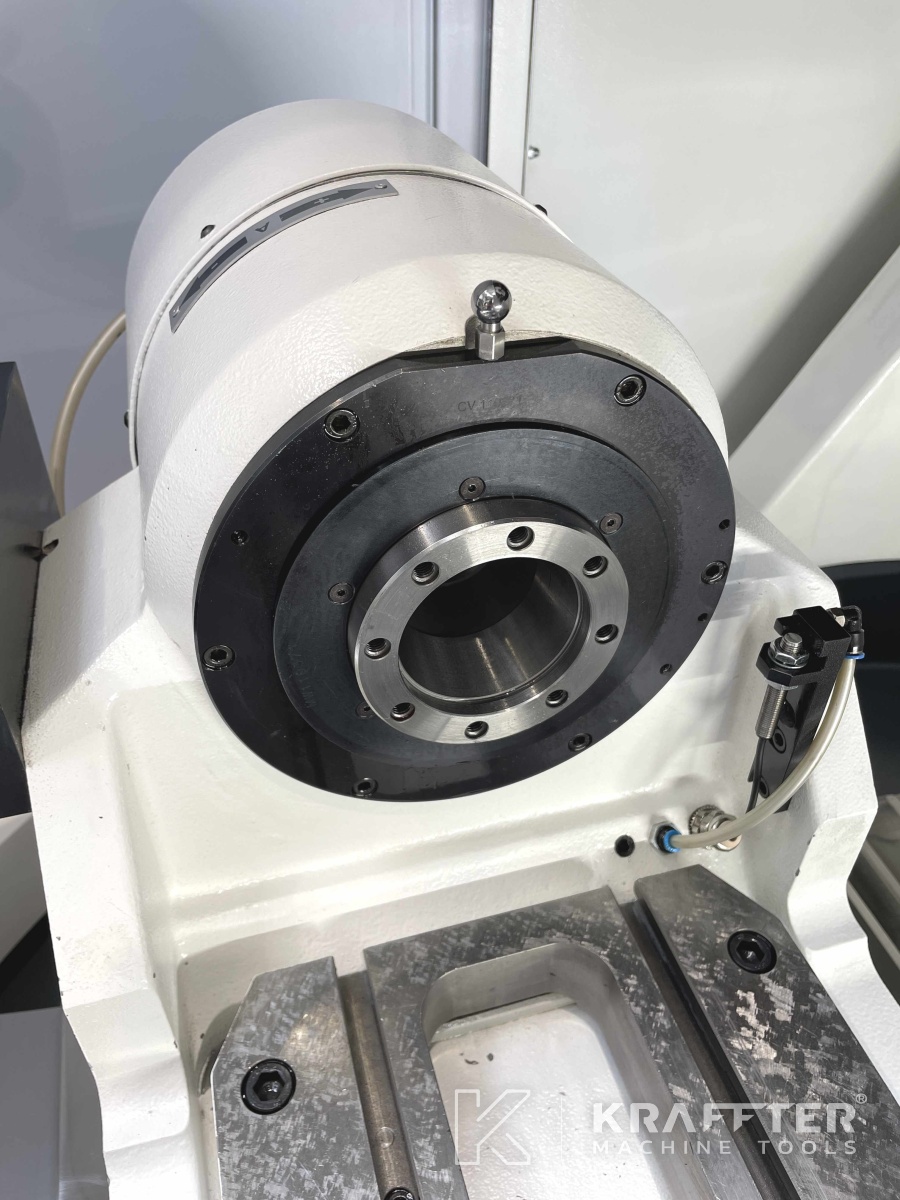

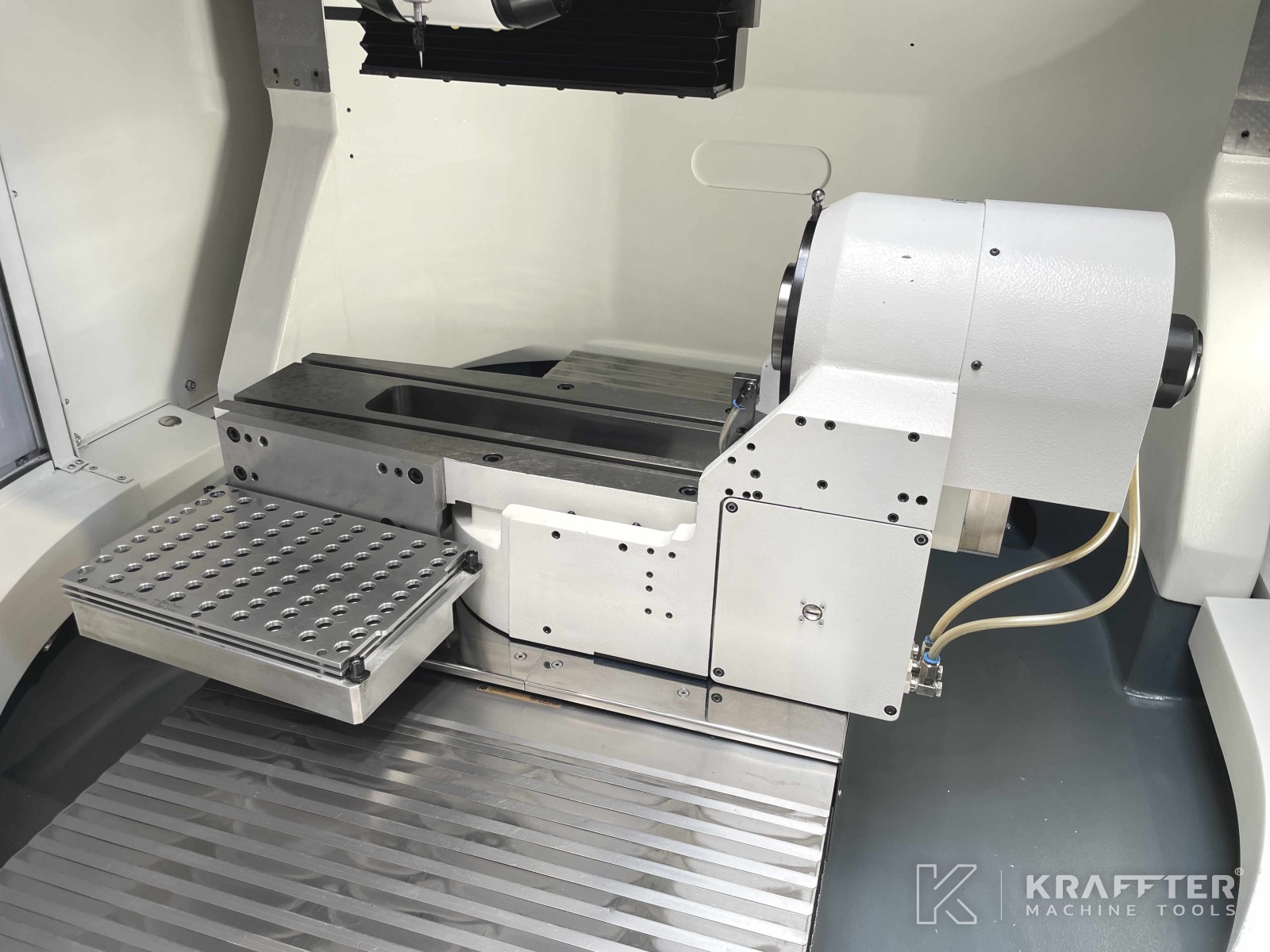

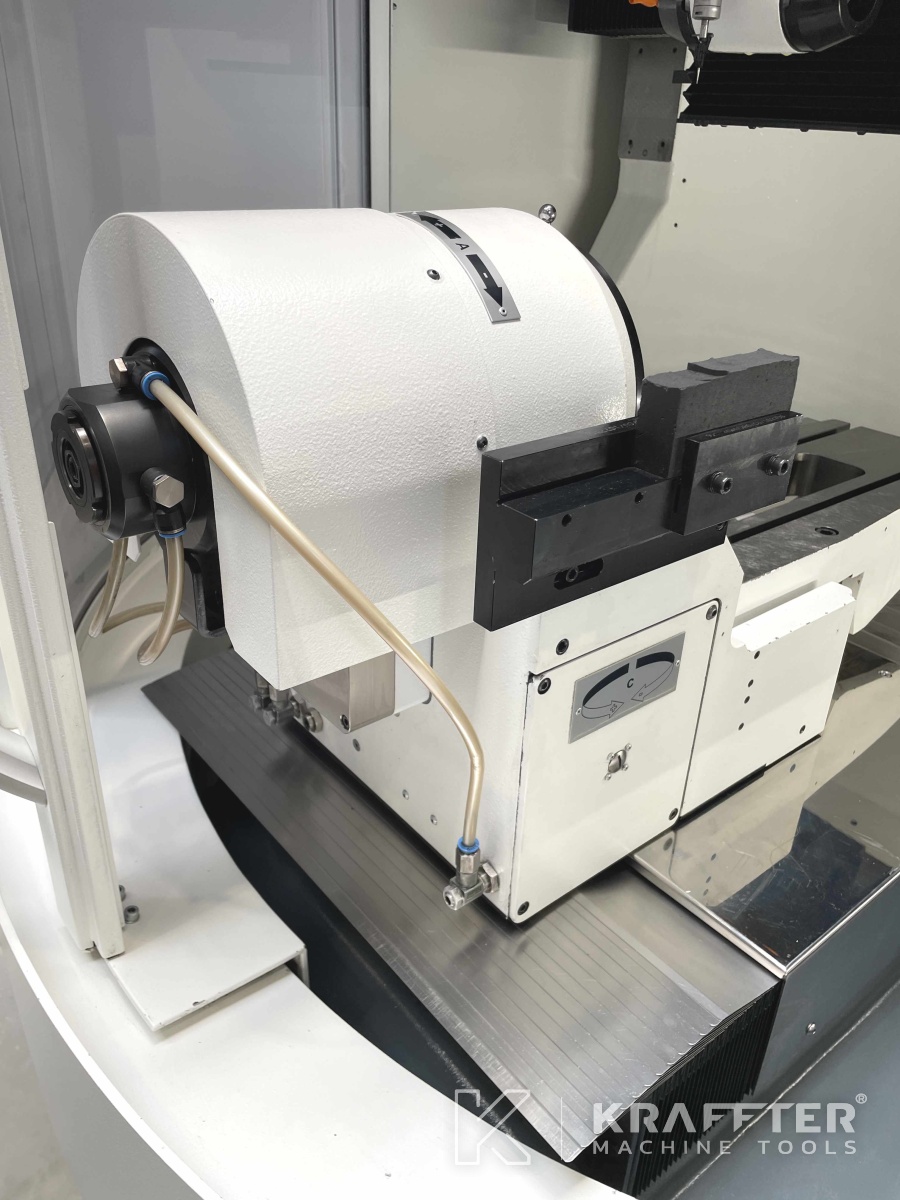

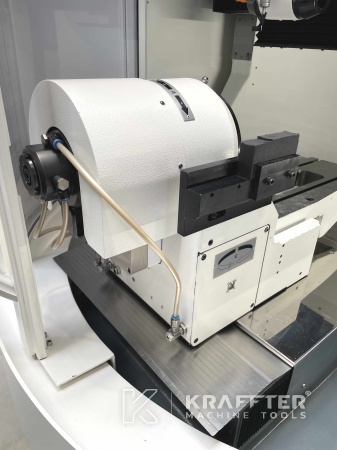

x1 A axis HOLLOWSHAFT (Torque motor 750 rpm option)
x1 calibration ball option : automatic calibration of X, Y and Z axes

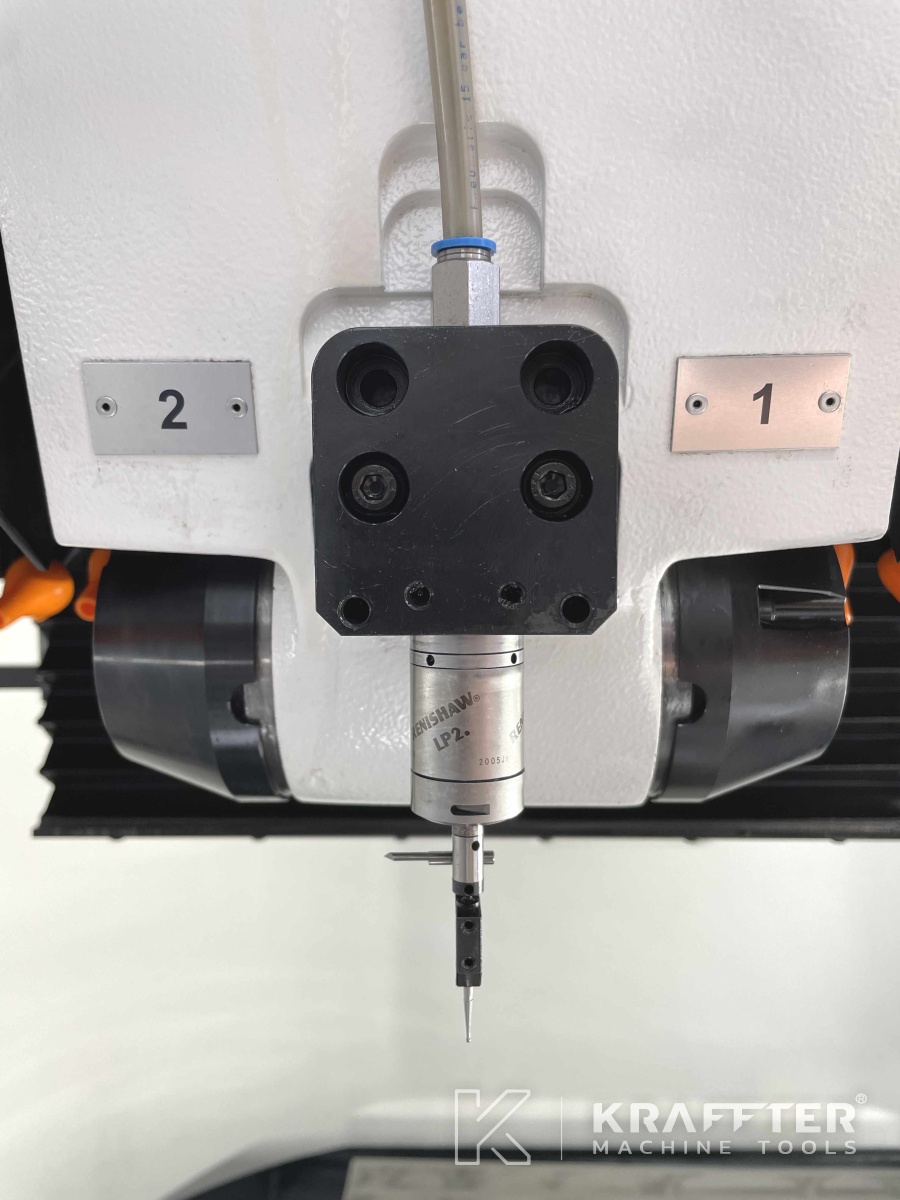

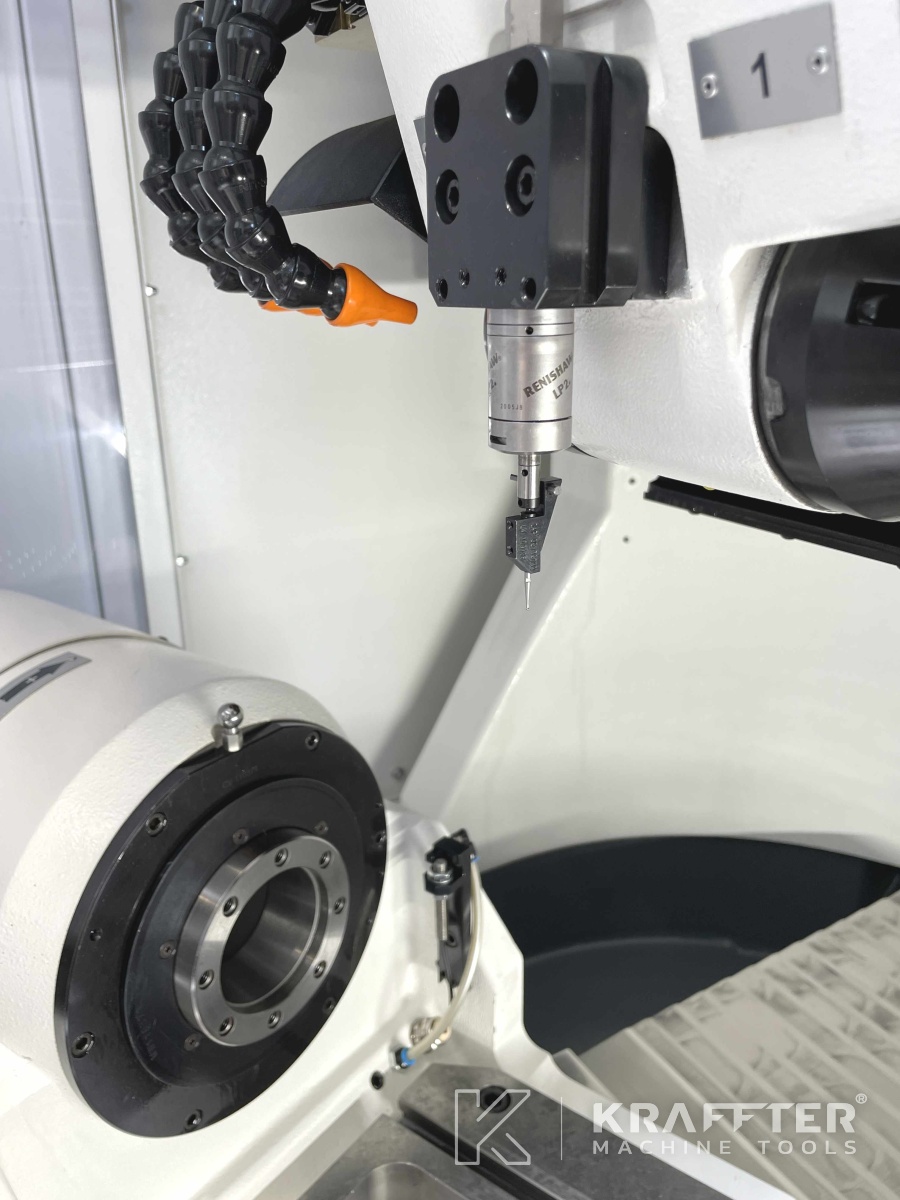

x1 touch probe RENISHAW LP2

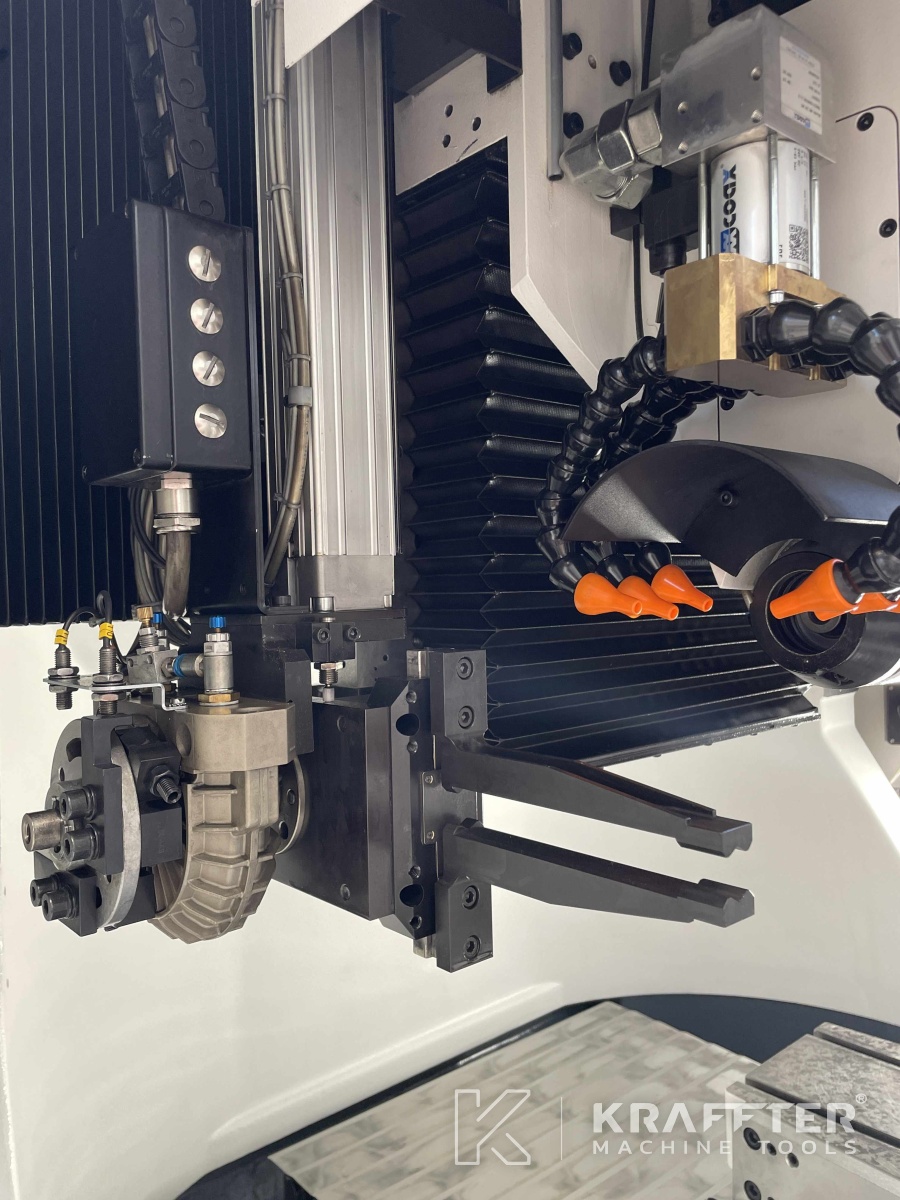

x1 automatic tool clamping unit

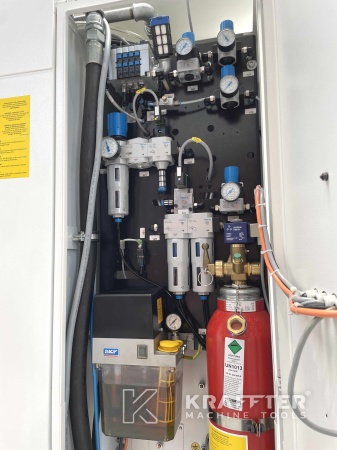

x1 oil mist extractor DSL AIR TECHNOLOGY type SIGMATEC 20
x1 3 colours status lamp

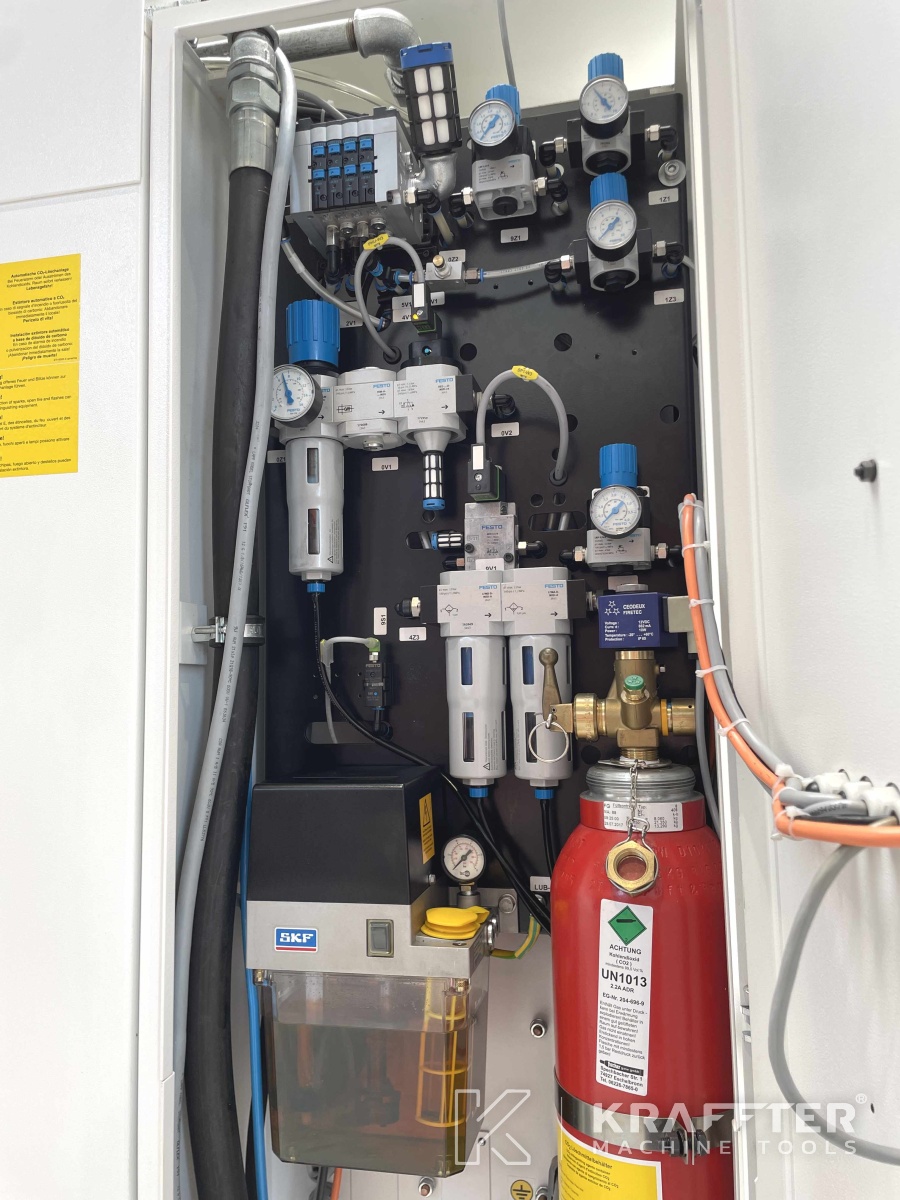

x1 lubrication tank

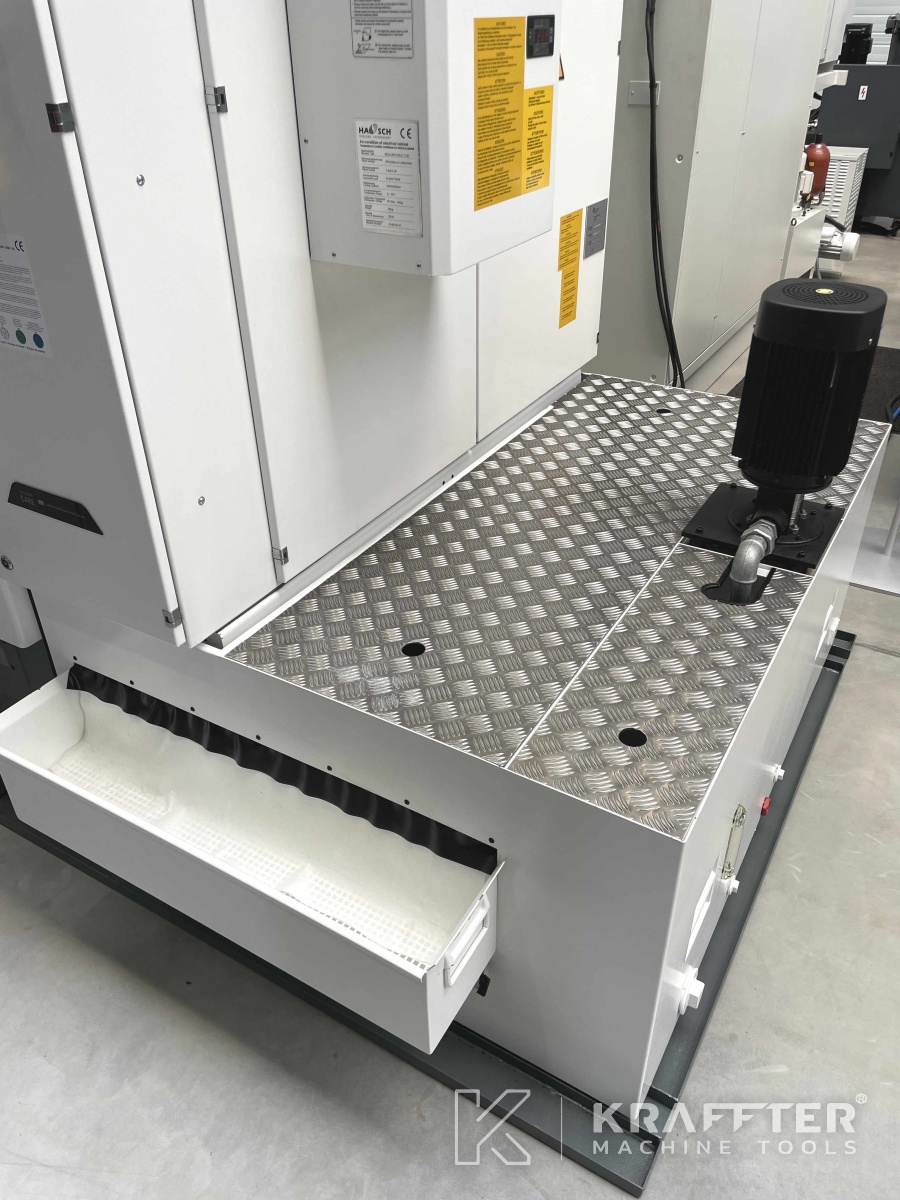

x1 paper band filtration unit
x1 fire-fighting system (no guarantee of operation)

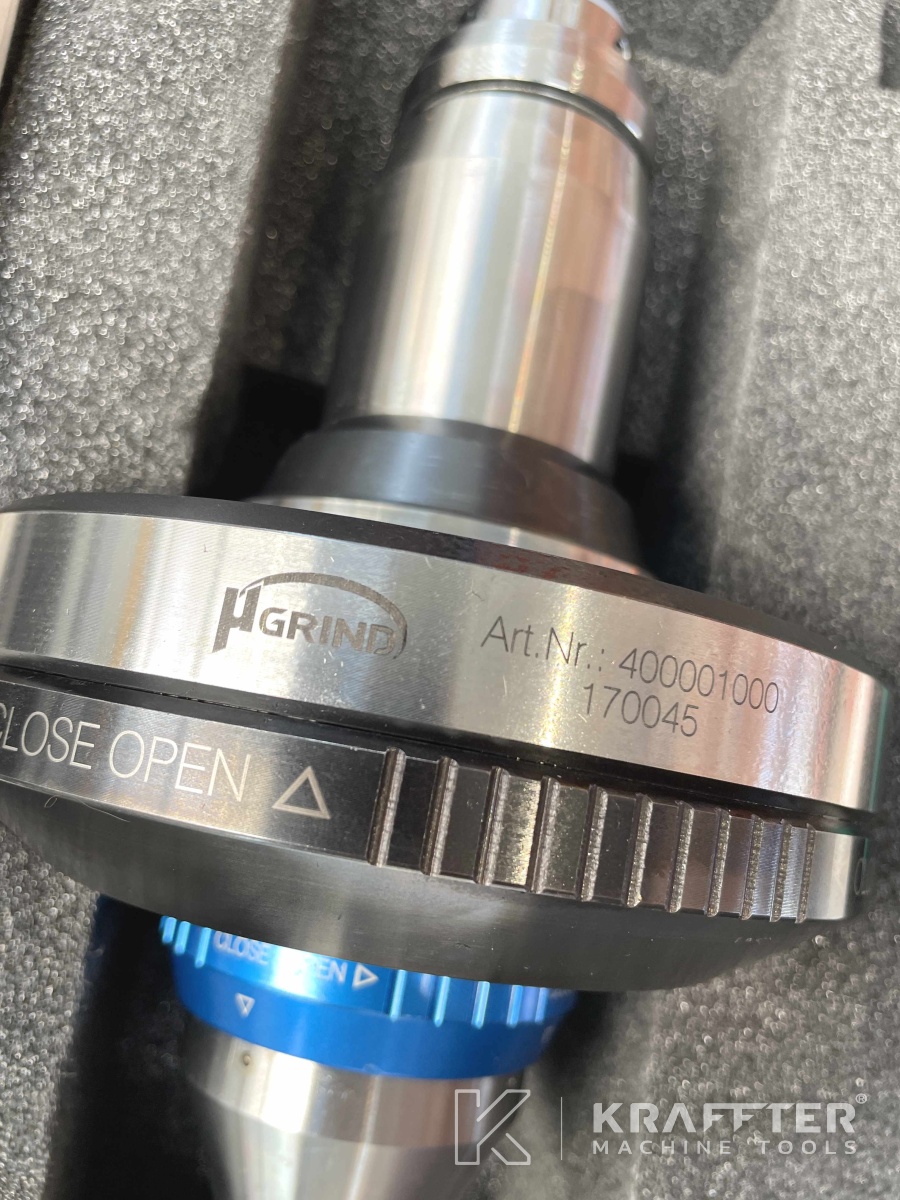

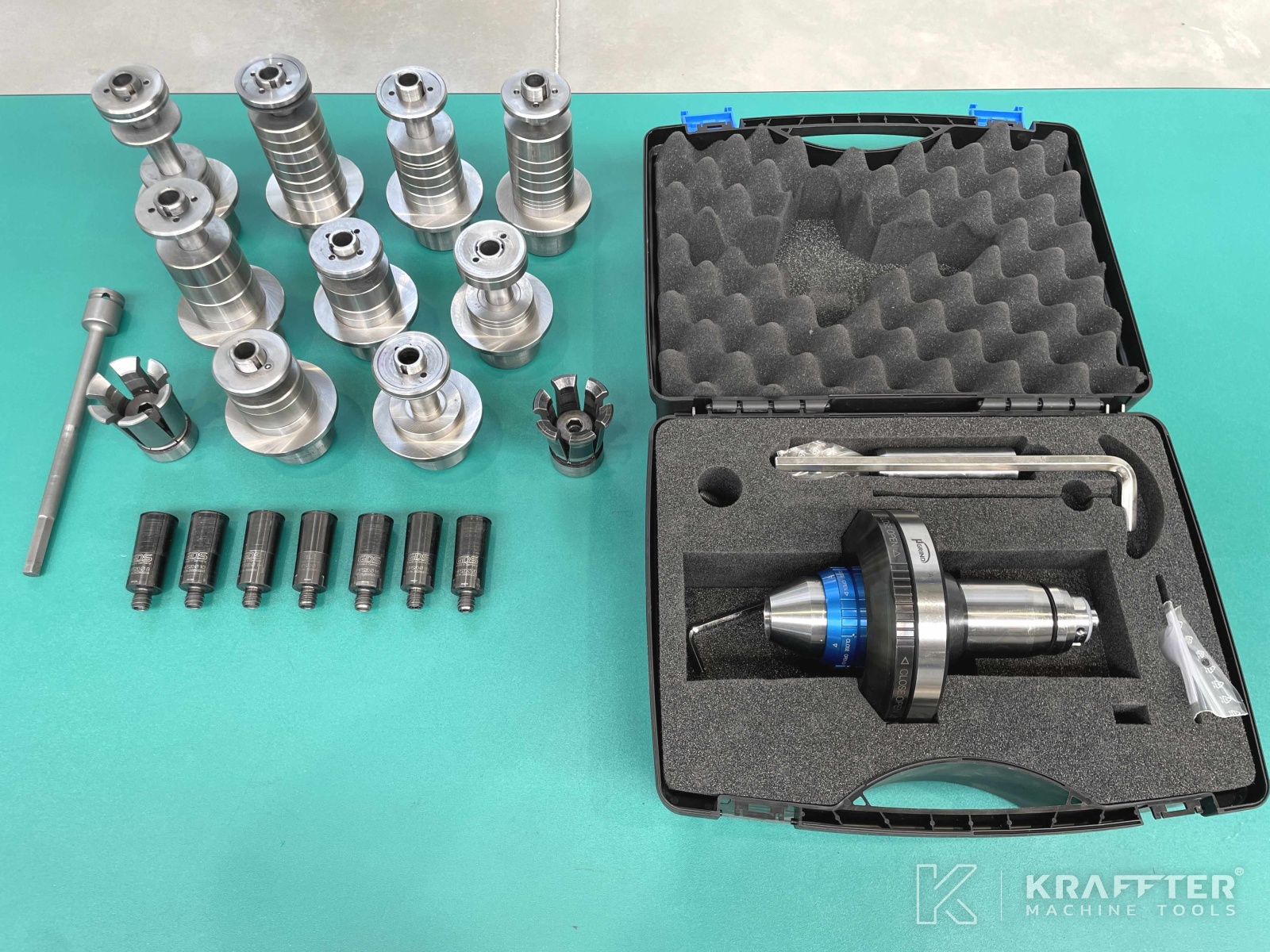

x1 collet holder GDS PRÄZISION type µGRIND
x1 GDS collet Ø8 [mm]
x1 GDS collet Ø10 [mm]
x1 GDS collet Ø14 [mm]
x1 GDS collet Ø16 [mm]
x1 GDS collet Ø18 [mm]
x1 GDS collet Ø20 [mm]
x6 wheel flanges + spacers
x1 test arbor WALTER N° 92102345 in its wooden box
x1 arbor disc WALTER N° 92106746 in its wooden box
x1 parameter backup
x1 operator manual in Englsih
x1 ToolStudio programming manual in English
x1 electrical diagramm manual
