Venduto

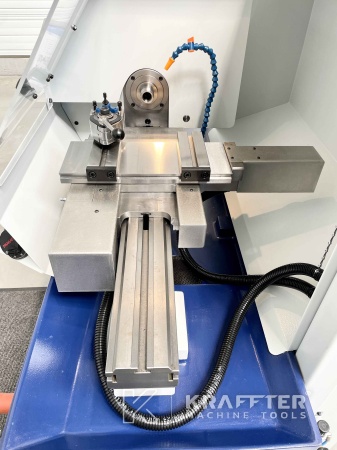

Tipo di macchina: Tornio CNC
Marca : SCHAUBLIN
N° de stock: 90075
Modello : 102 TM-CNC
Anno : 2006
Ubicazione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche

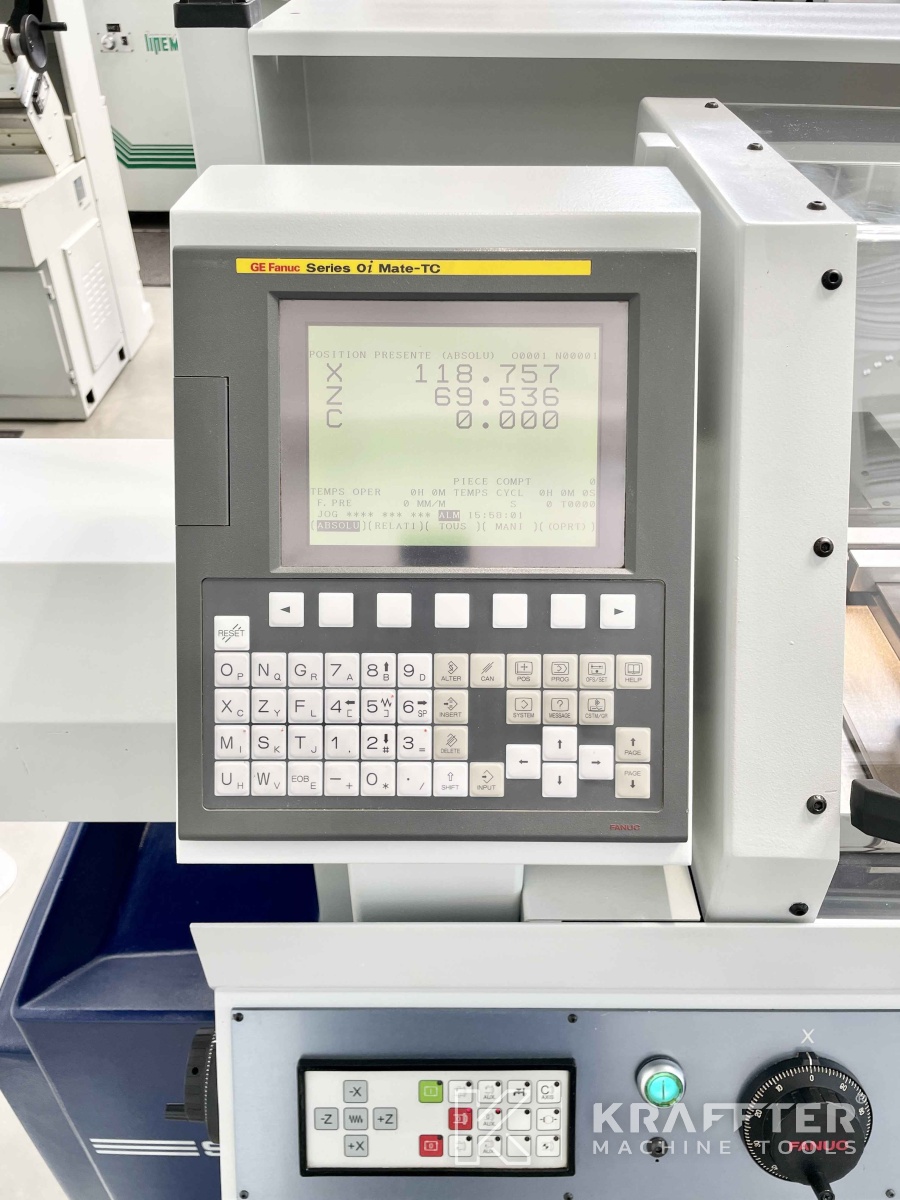

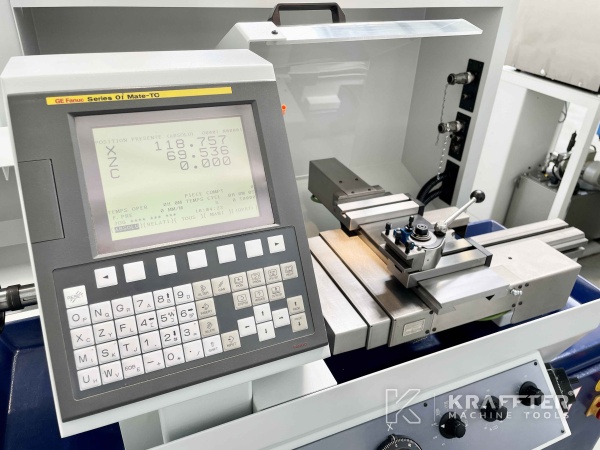

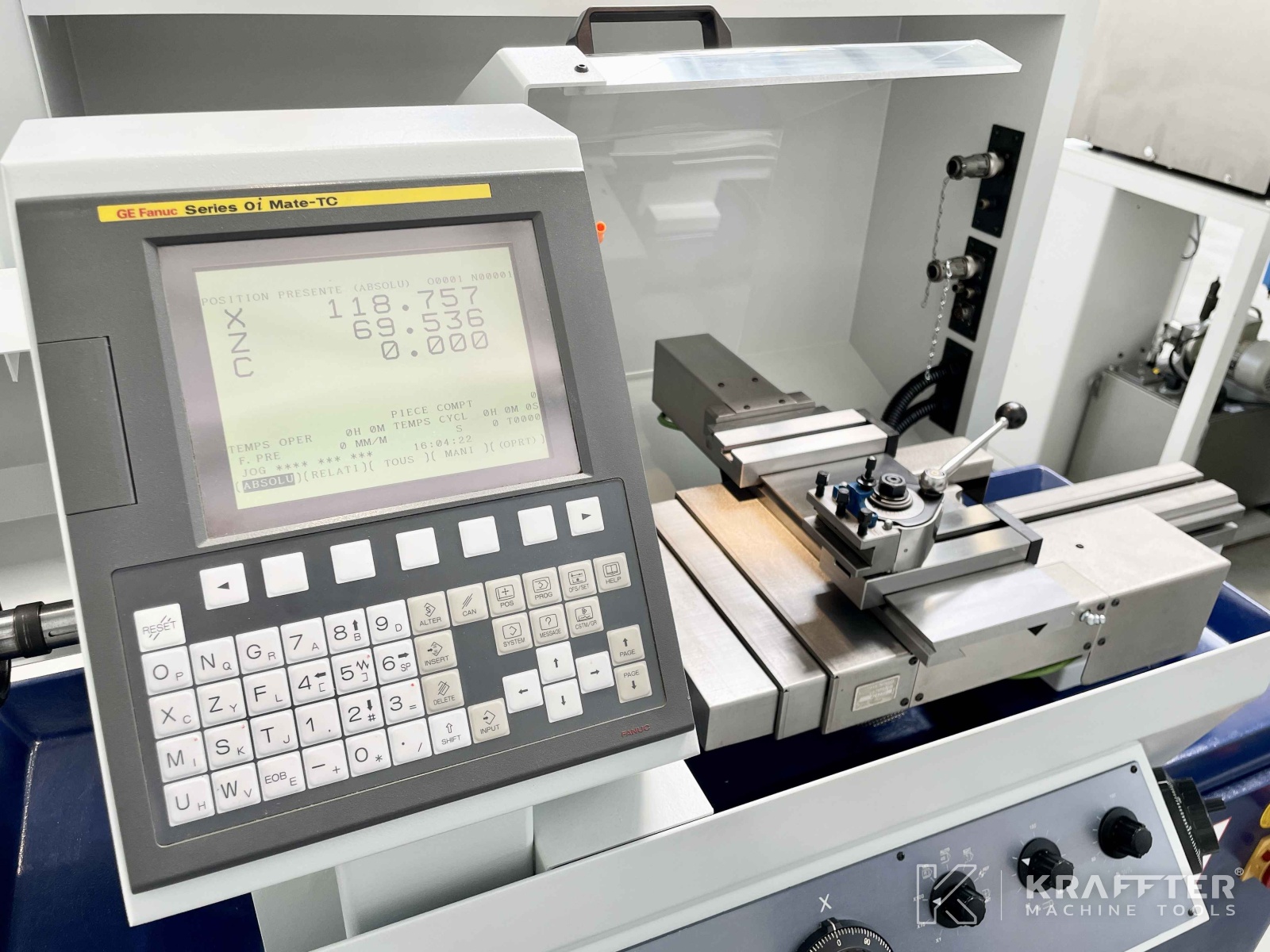

Tipo di CN

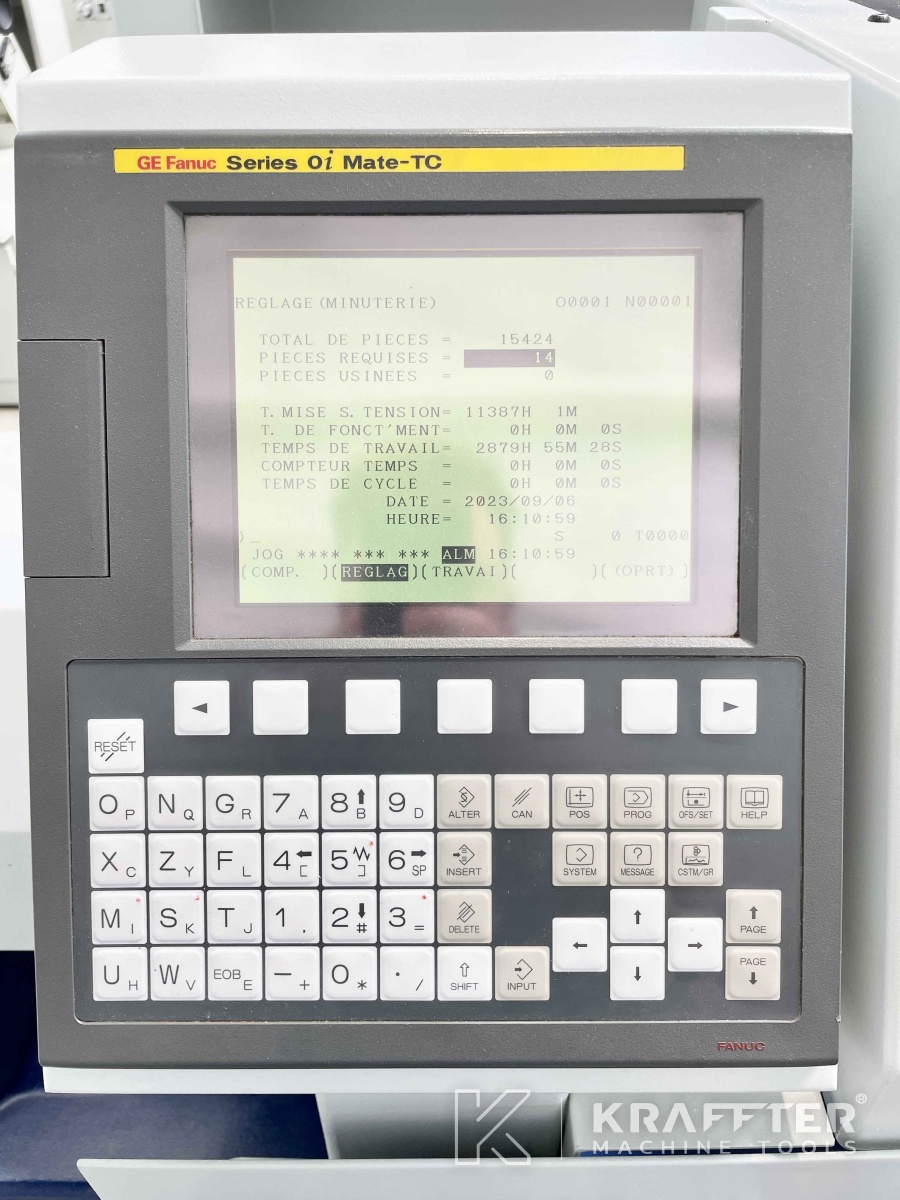

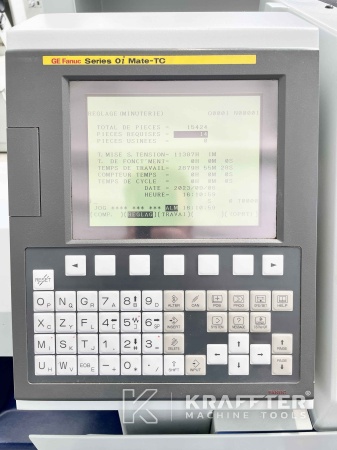

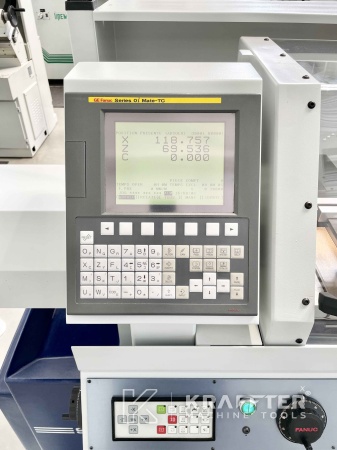

FANUC Oi Mate-TD

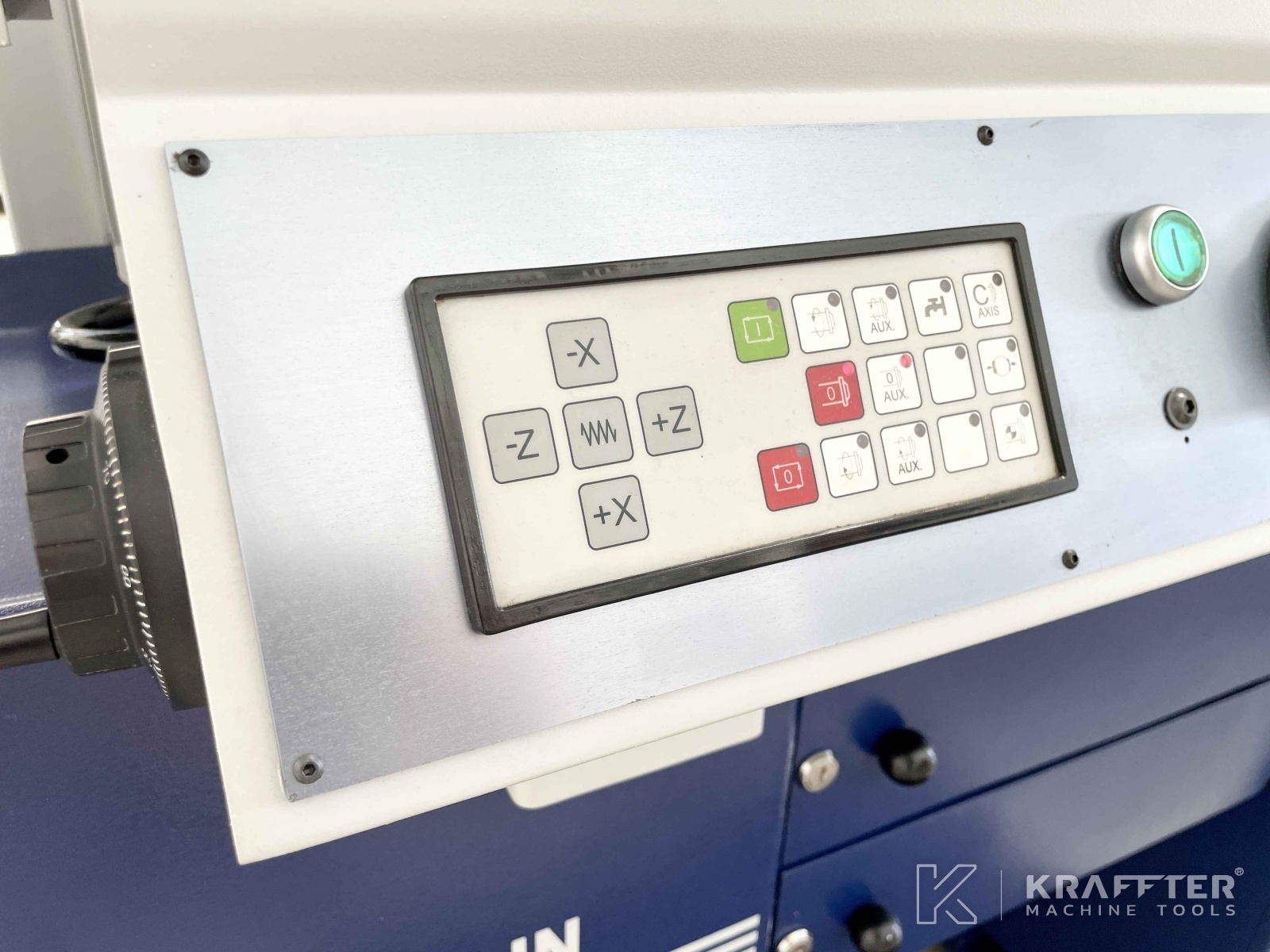

Numero di assi
3
Altezza delle punte
102
Diametro massimo di tornitura
200 [mm]
Diametro ammesso sopra il carrello
75 [mm]
Lunghezza massima lavorabile
100 [mm]
Corsa dell'asse X
120 [mm]
Corsa dell'asse Z
100 [mm]
Velocità di avanzamento rapido asse X
7000 [mm/min]
Velocità di avanzamento rapido asse Z
7000 [mm/min]
Velocità di avanzamento di lavoro asse X
0 - 5000 [mm/min] [mm/min]
Velocità di avanzamento di lavoro asse Z
0 - 5000 [mm/min] [mm/min]
Vite a ricircolo di sfere dell'asse X, Ø × passo
12 x 3 [mm]
Vite a ricircolo di sfere dell'asse Z, Ø × passo
12 x 3 [mm]
Risoluzione asse Z
0.001 [mm]

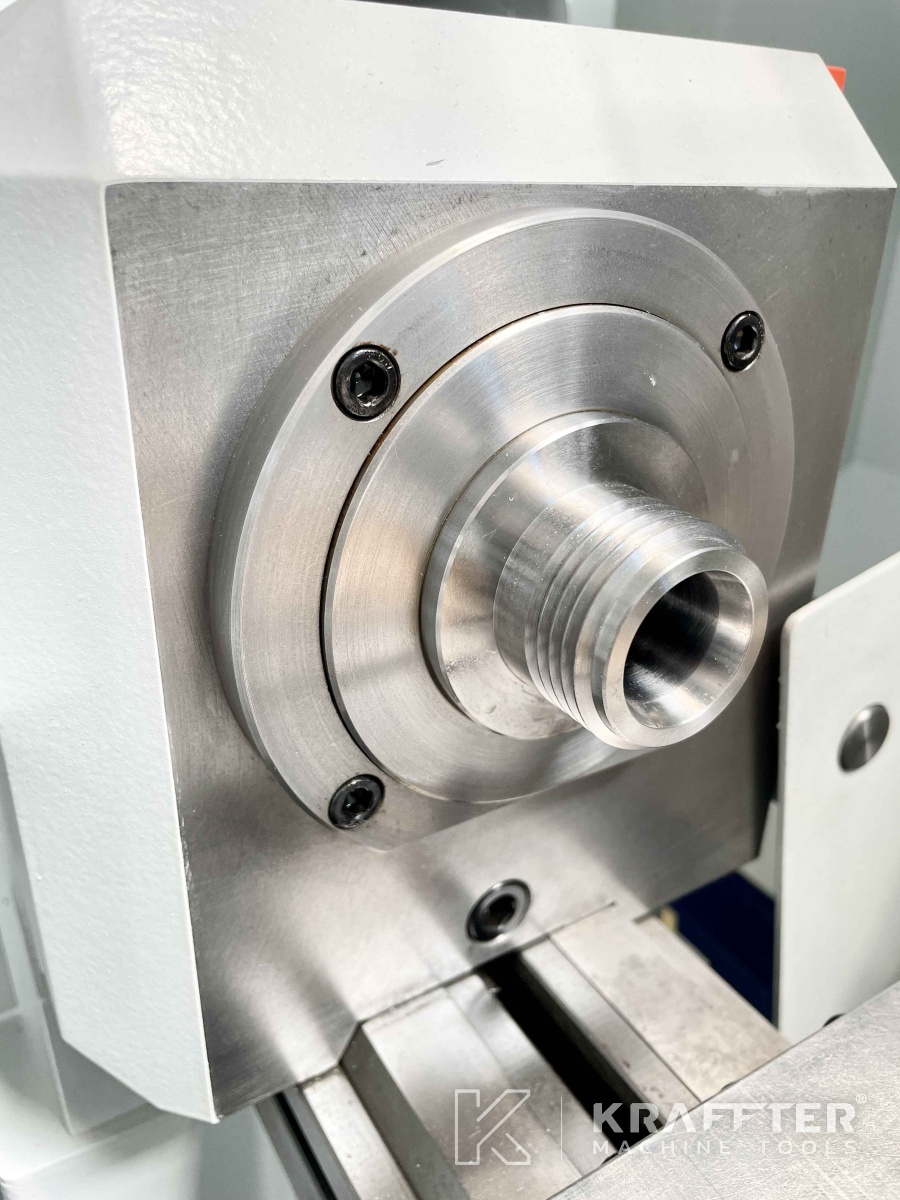

Mandrino predisposto per pinze di serraggio
W20
Diametro massimo ammesso in pinza
14.5 [mm]
Diametro di passaggio del mandrino
17 [mm]
Velocità minima mandrino
50 [giri/min]
Velocità massima del mandrino
8000 [giri/min]
Precisione di indicizzazione dell'asse C
0.001 [°]
Potenza del mandrino
1.5 [kW]
Tensione di alimentazione
400 [V]

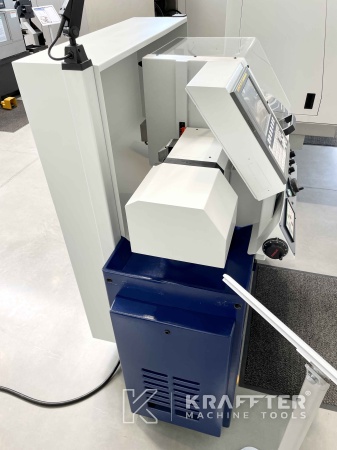

Dimensioni della macchina
1400 x 880 x 1470 [mm]
Peso
700 [Kg]
Le caratteristiche tecniche sono fornite a titolo puramente indicativo. La descrizione potrebbe essere stata tradotta automaticamente.
Ulteriori informazioni

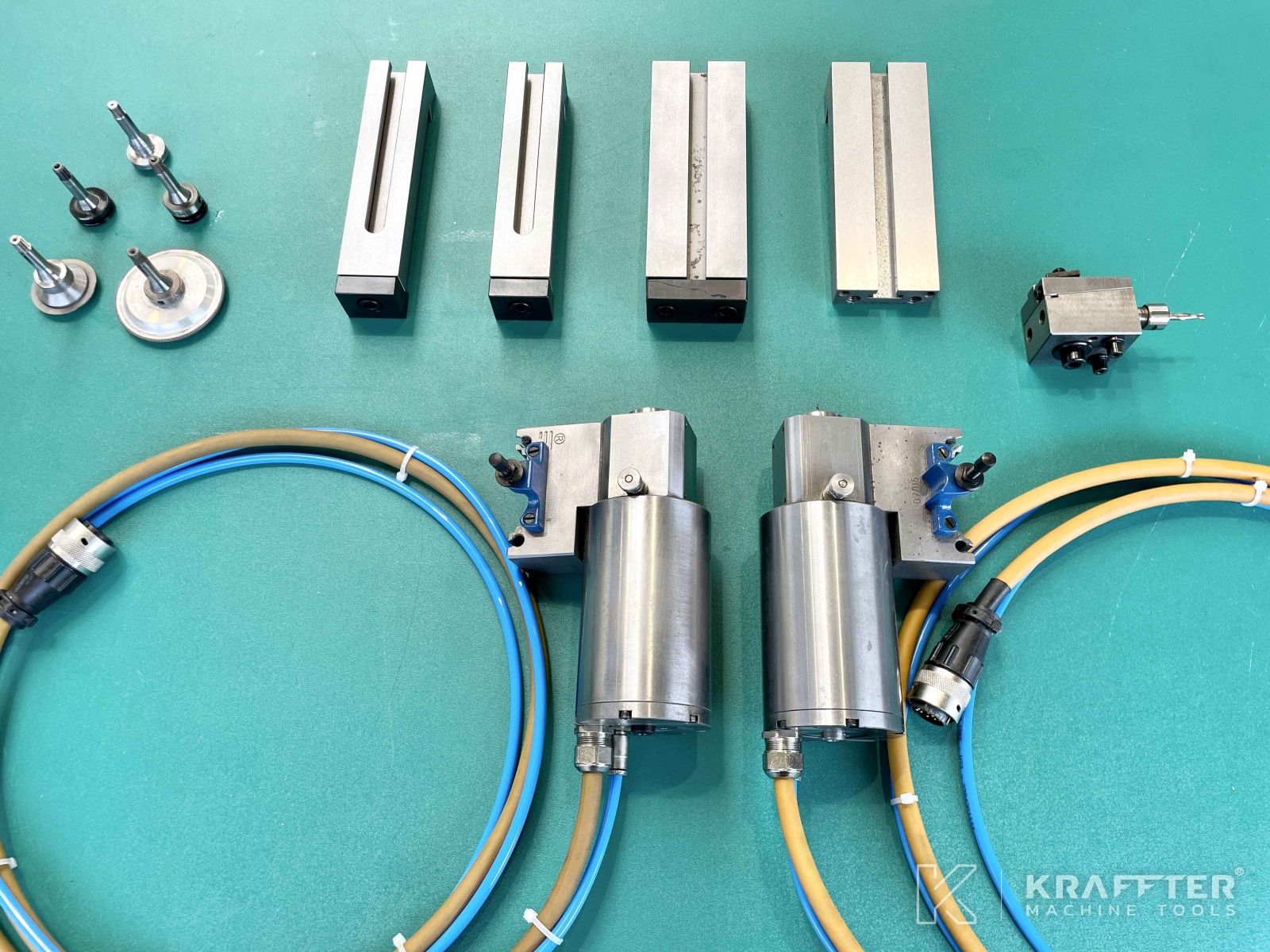

EQUIPMENT INCLUDED:

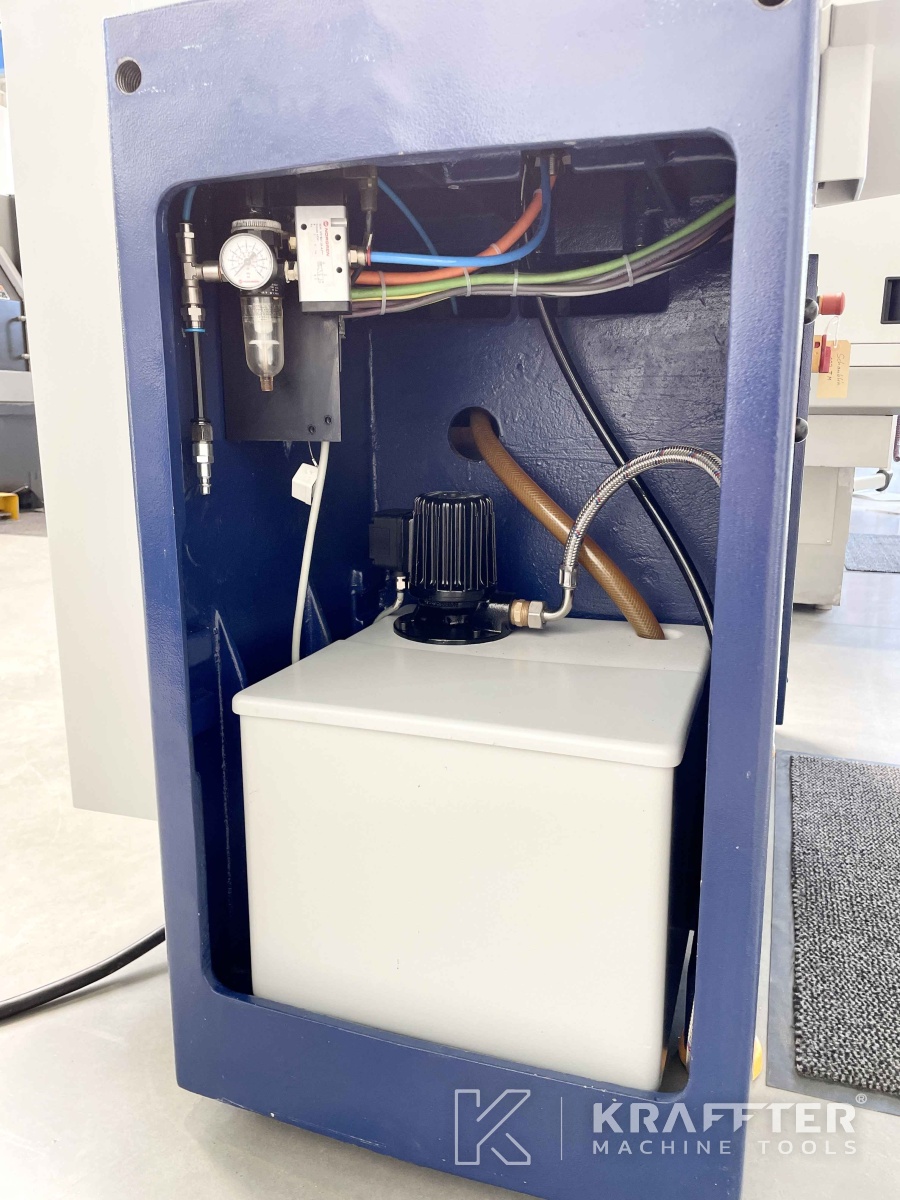

x1 coolant system - 0202-80600-000

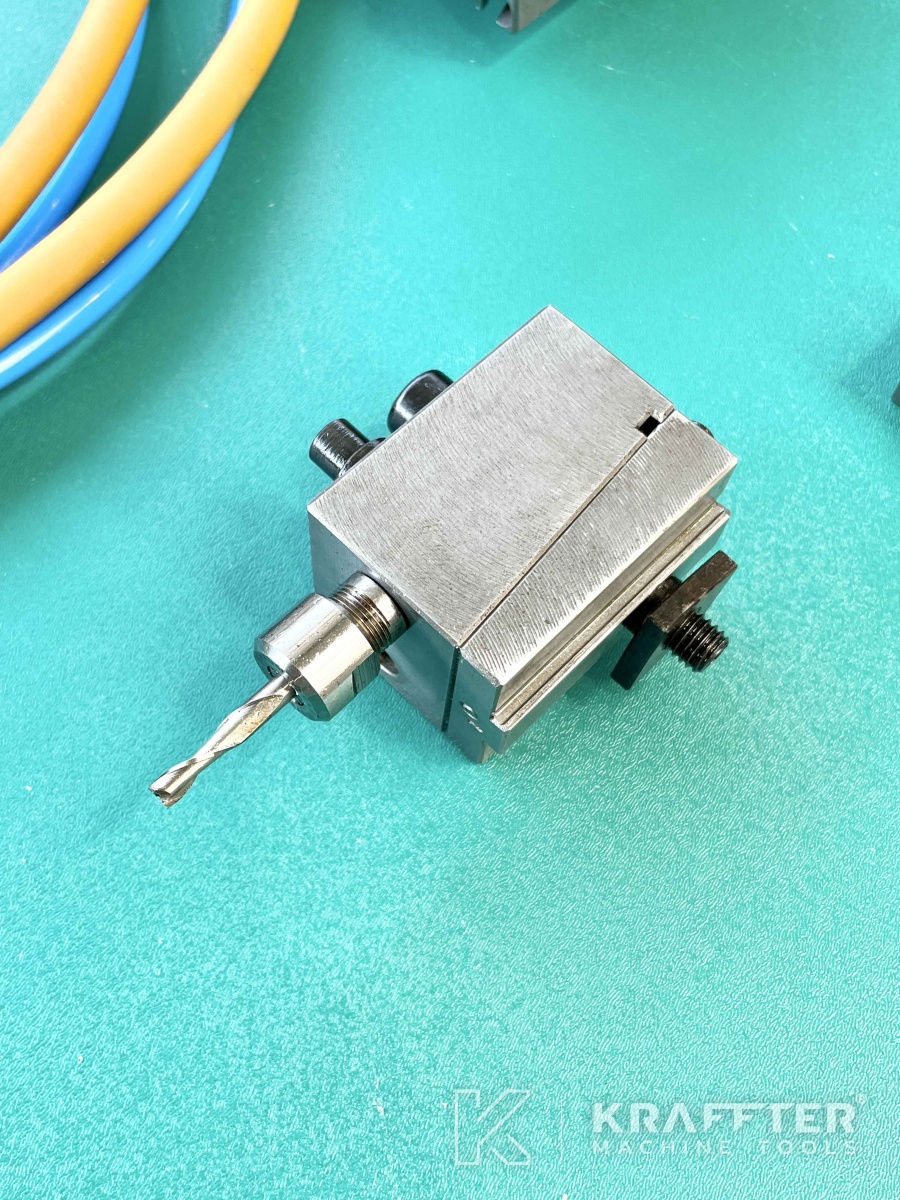

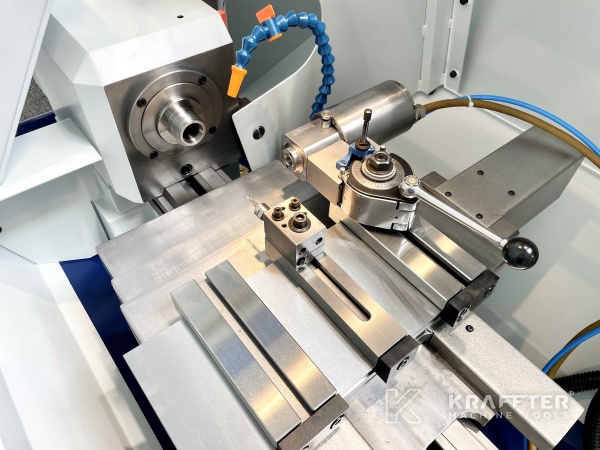

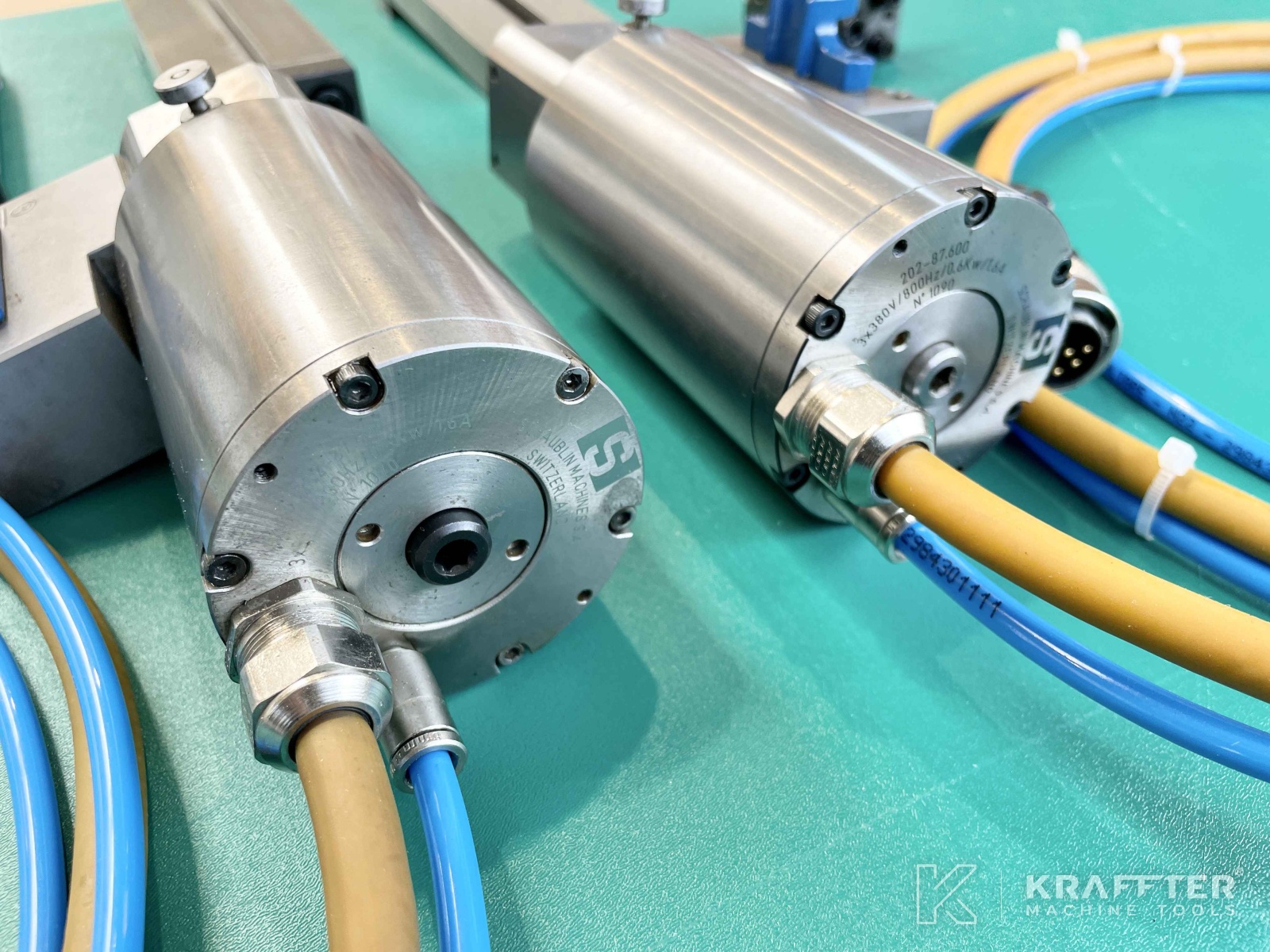

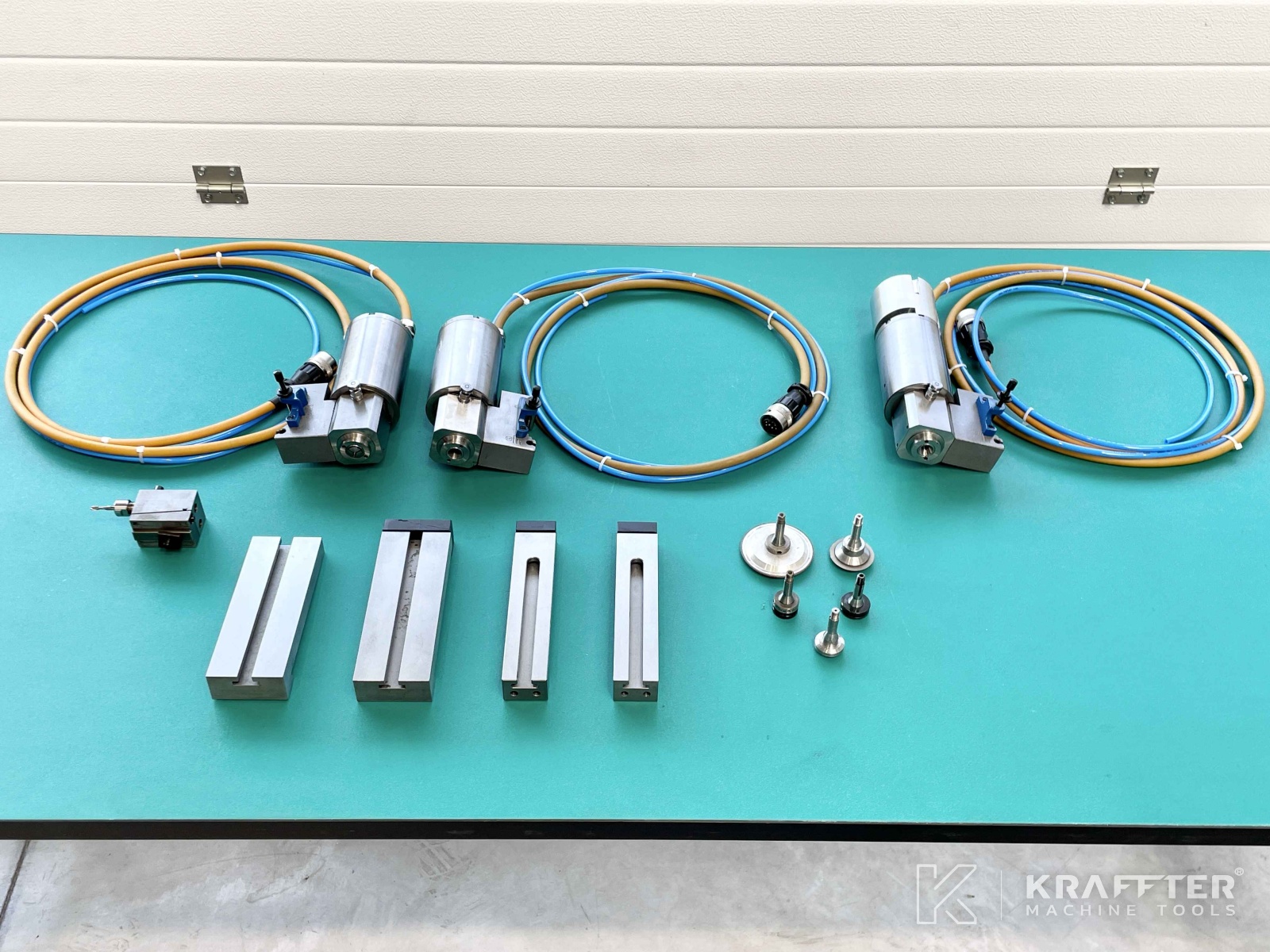

x3 grinding attachments with integrated motors - 0202-87600-000

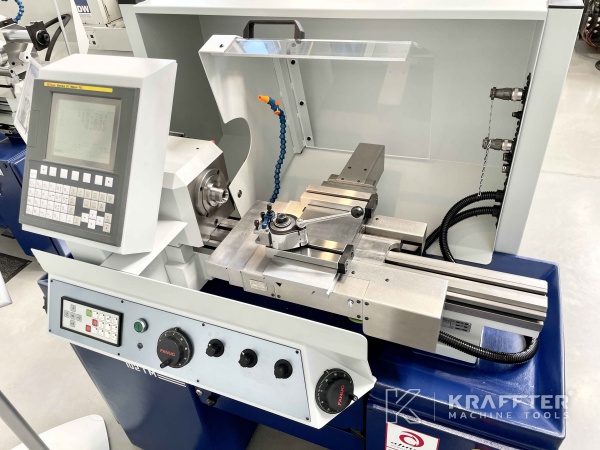

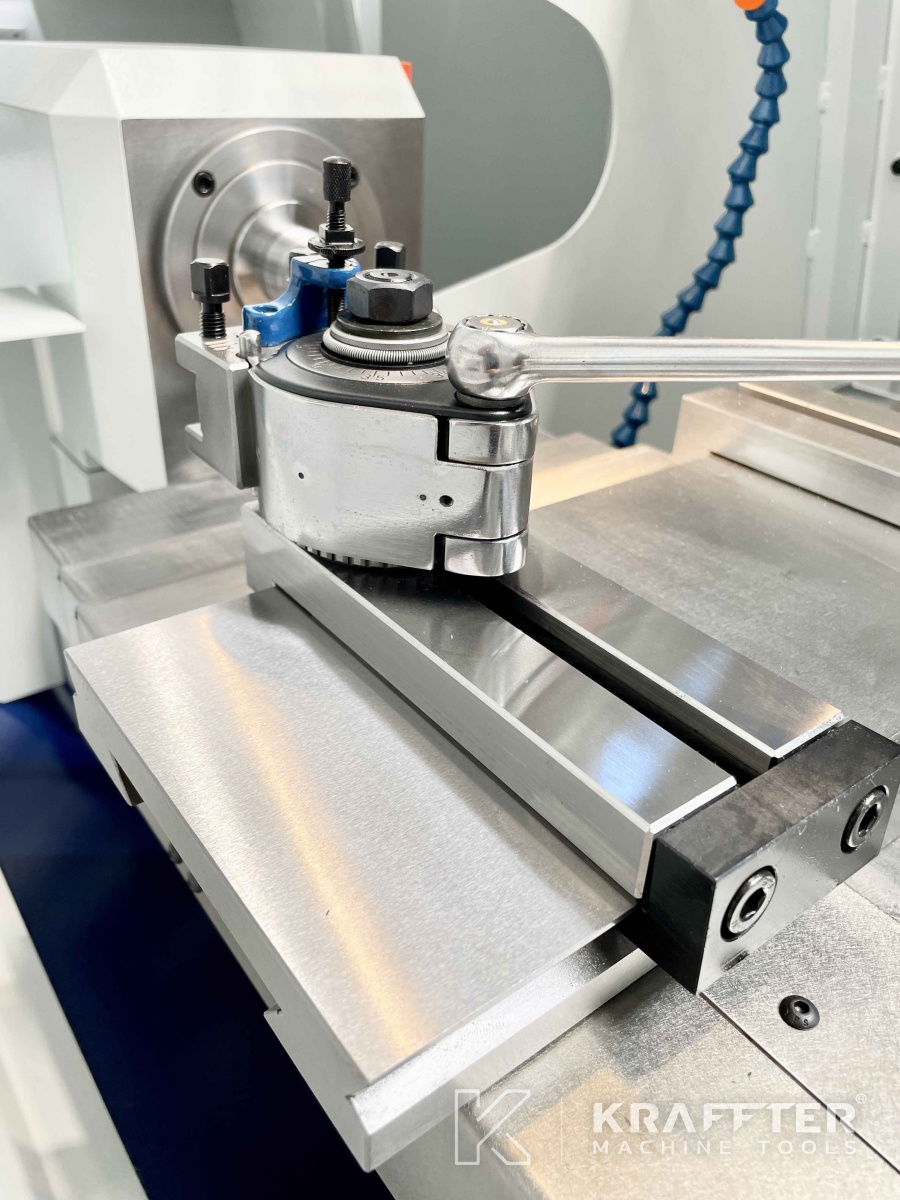

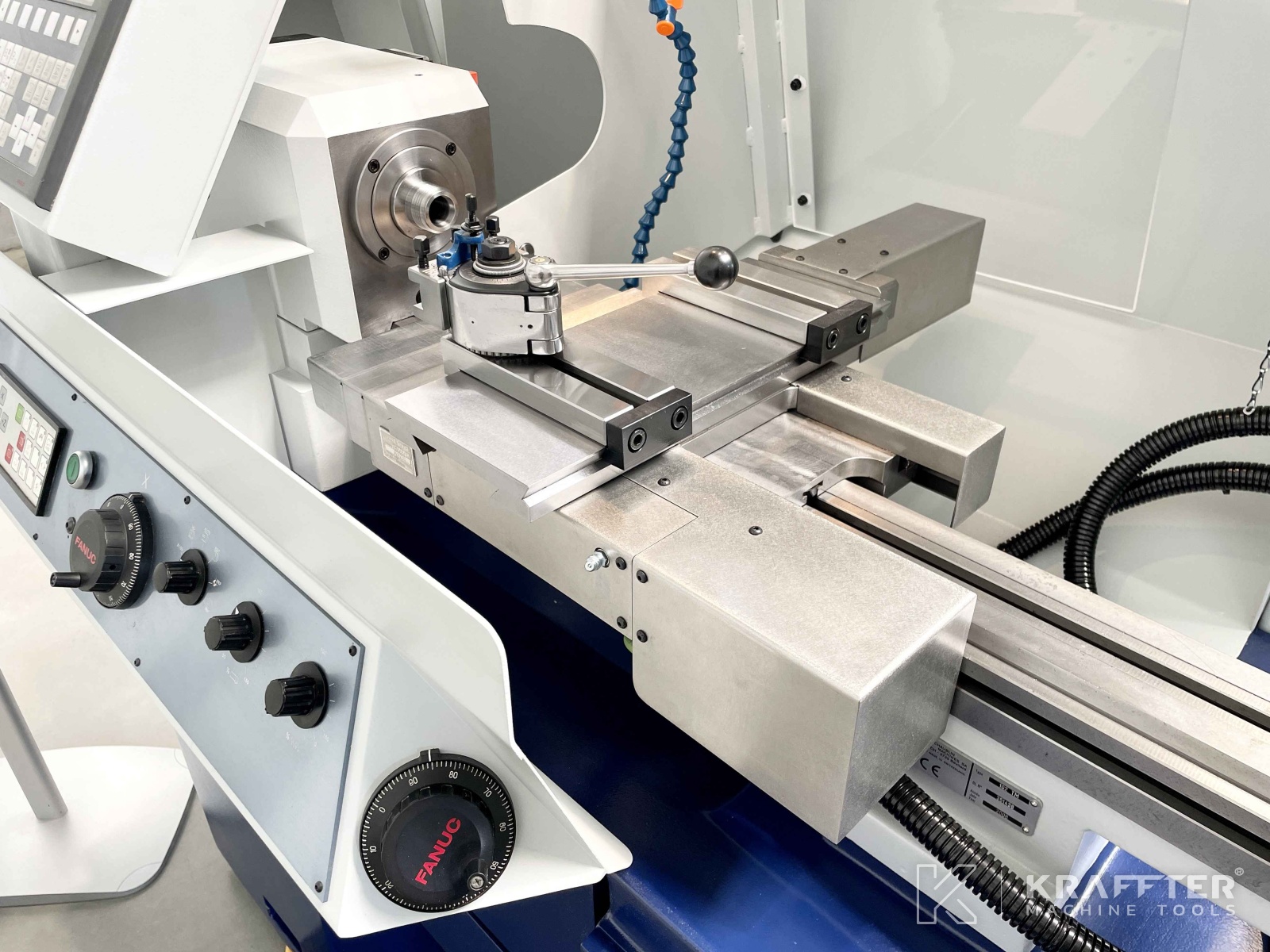

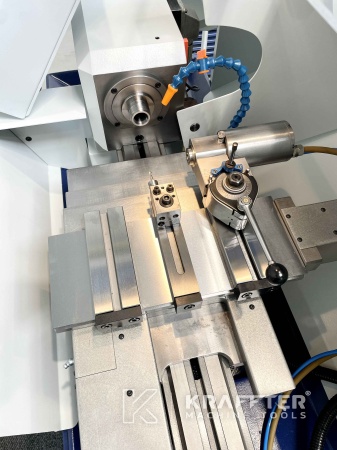

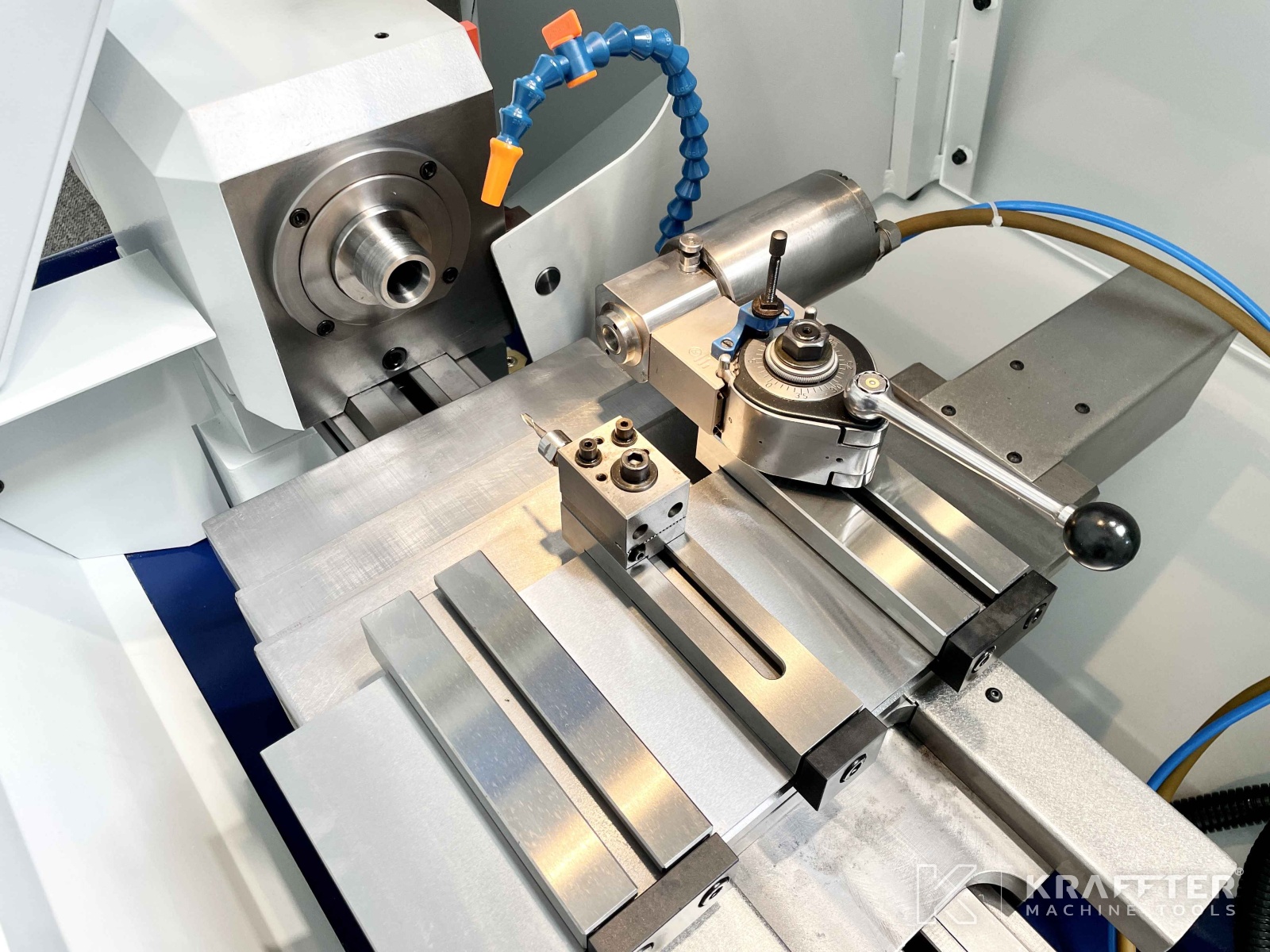

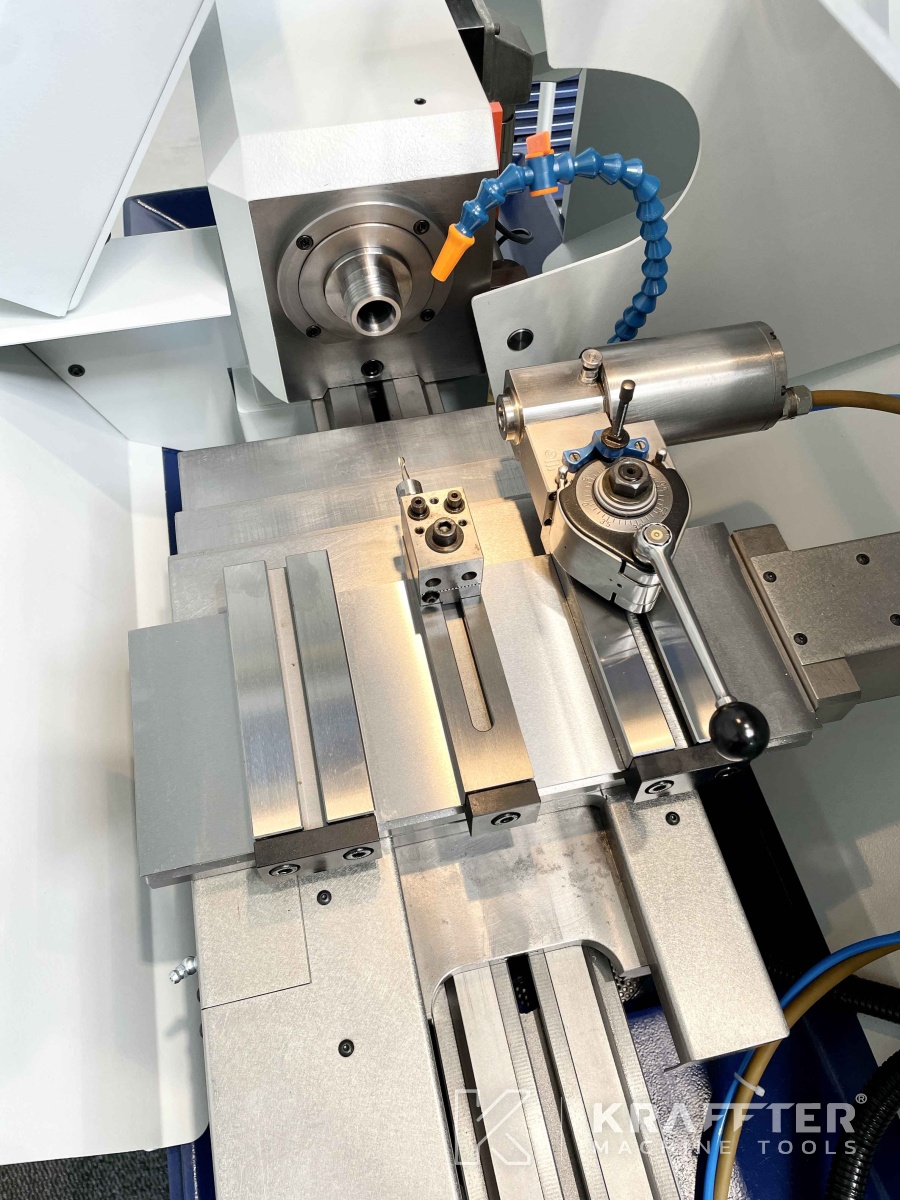

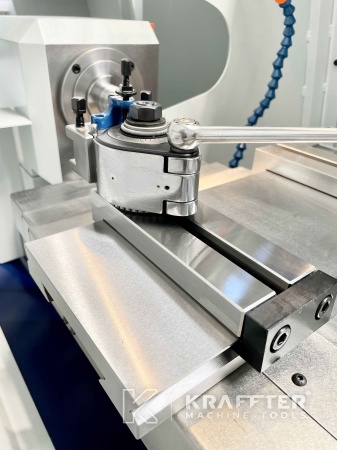

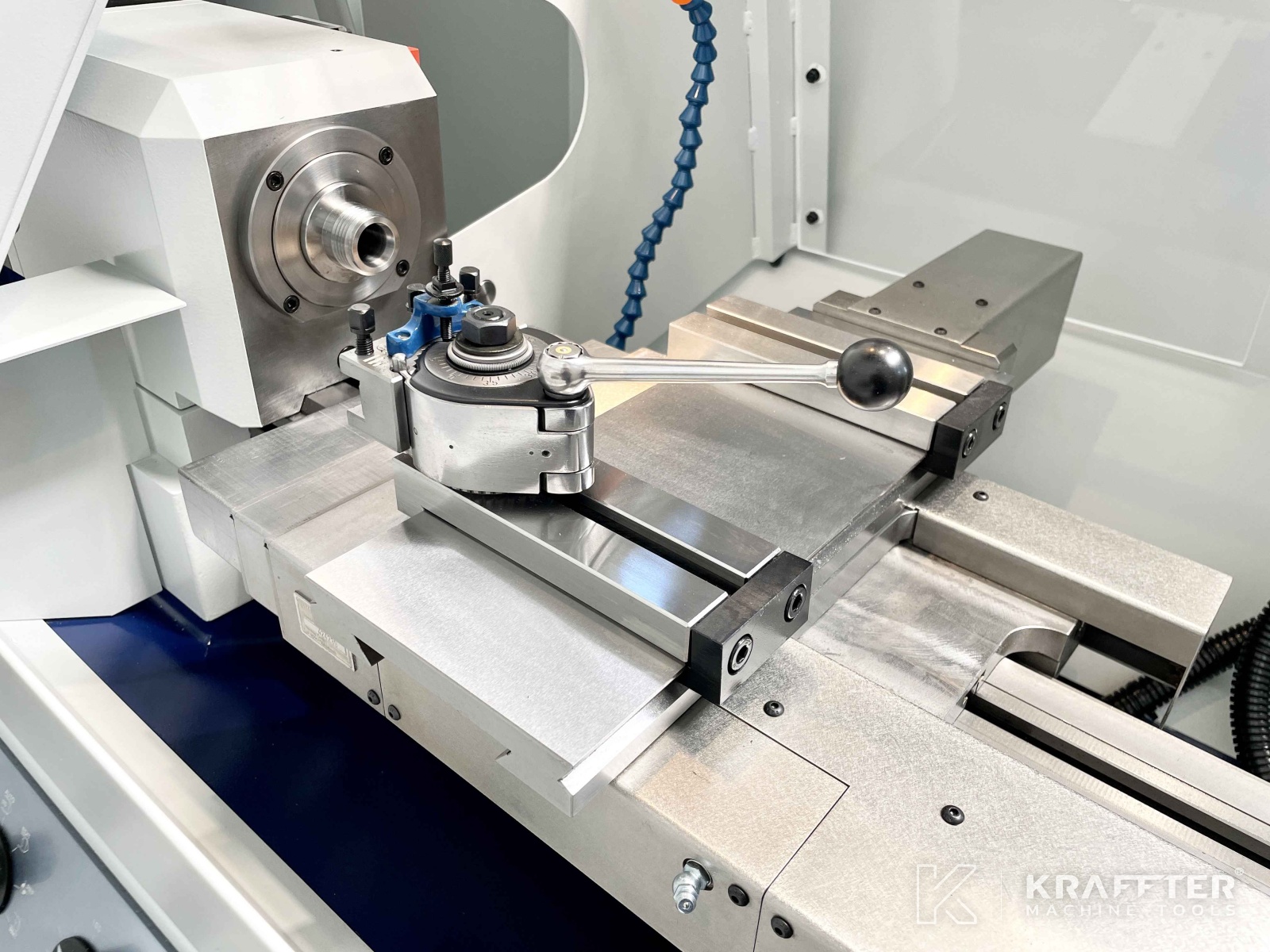

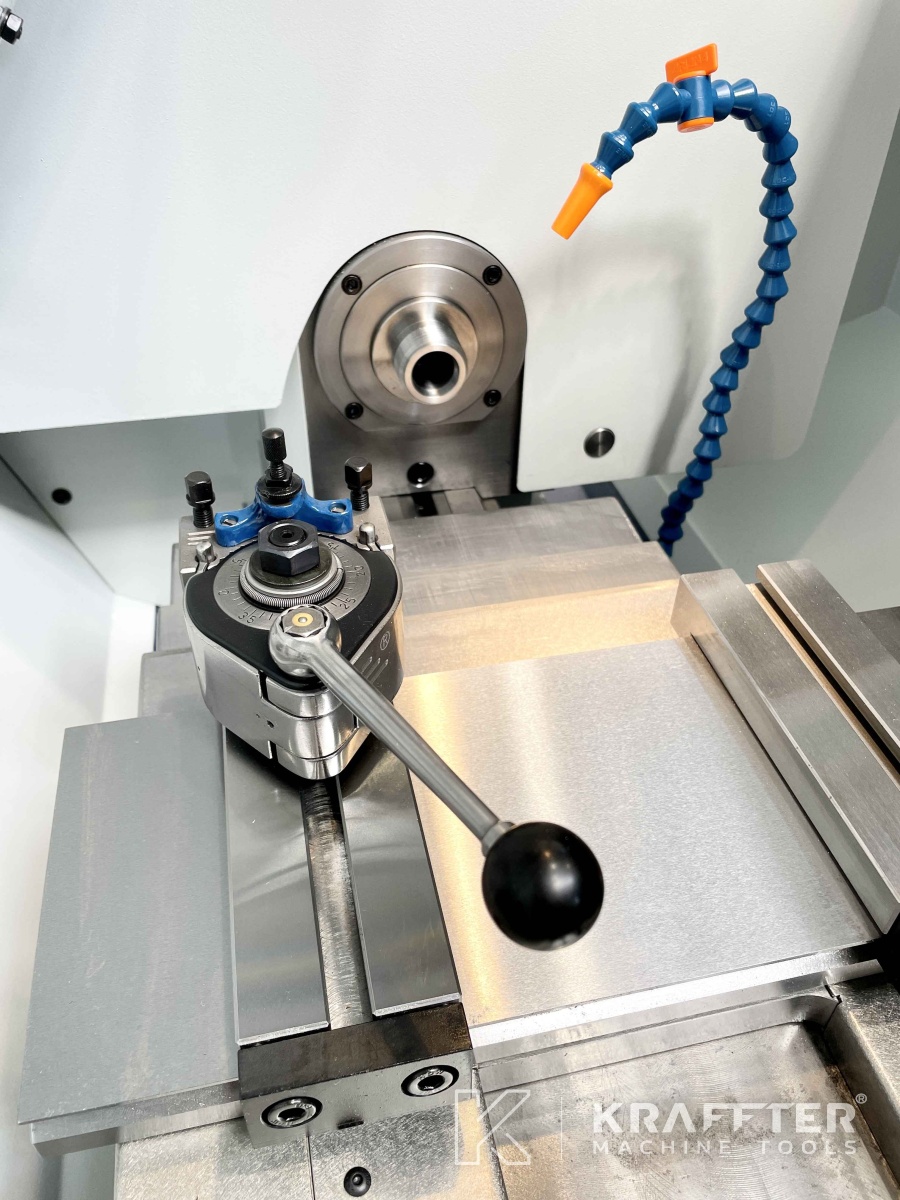

x1 quick-change toolholder turret MULTIFIX type A - 0102-46200-000
x1 tool holder for tool max. 16x16 [mm] - 0102-46220-000

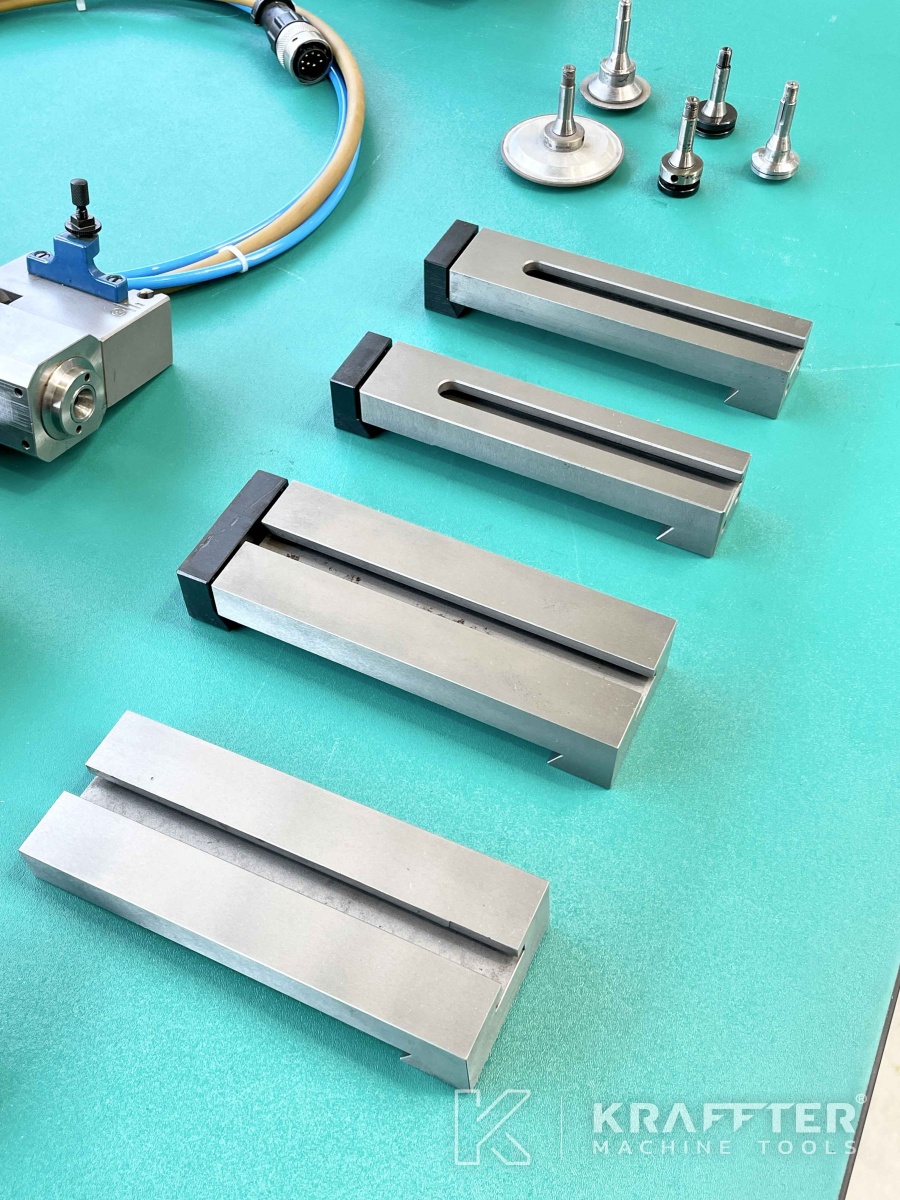

x4 saddles for radial or frontal tool holders 60 [mm], T-slot - 0104-46130-000
x2 saddles for toolholders, width 36 [mm], with dovetail - 0104-46210-000
x1 Adjustable holder for 2 toolholders, with vertical adjustment / Between axis = 20mm - 0104-46080-000

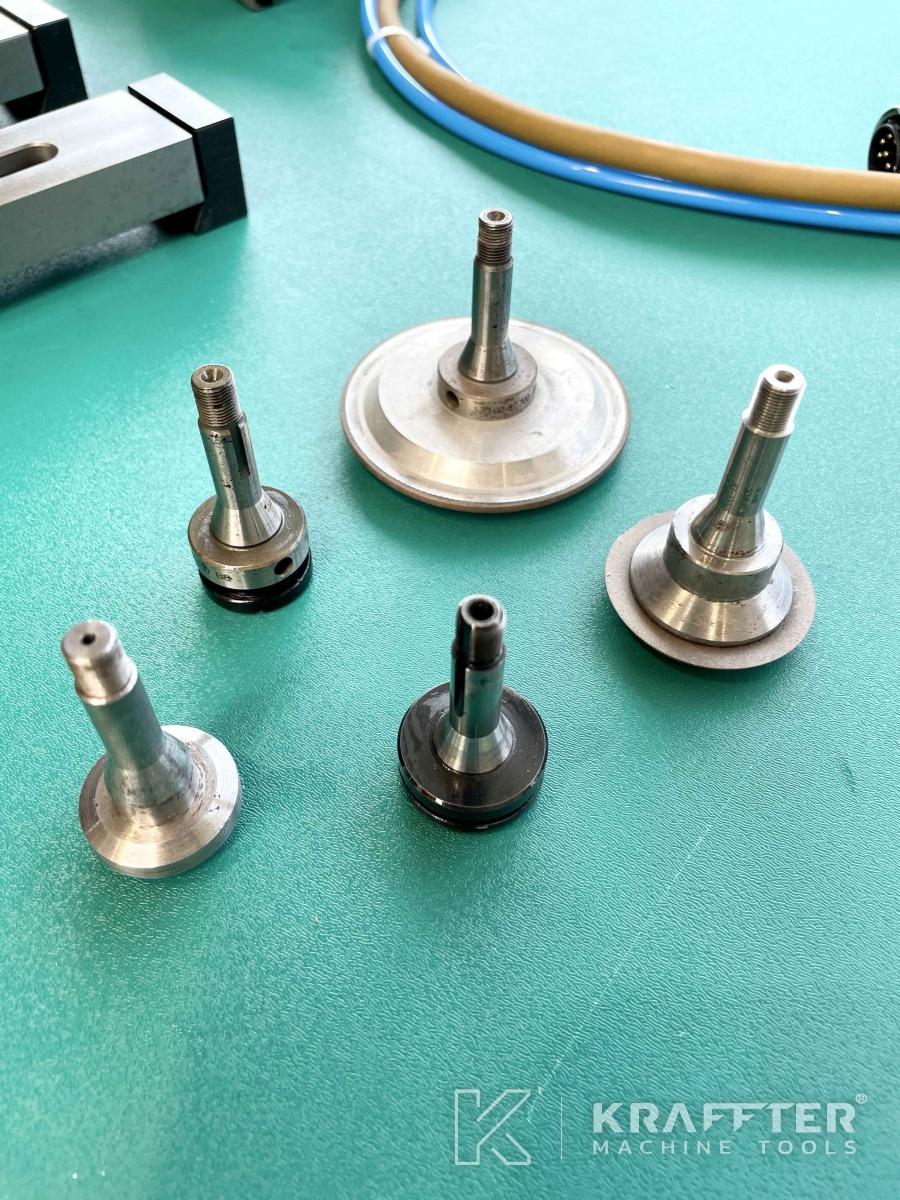

x5 wheel arbors B8 Ø10 [mm] - 0102-87700-000

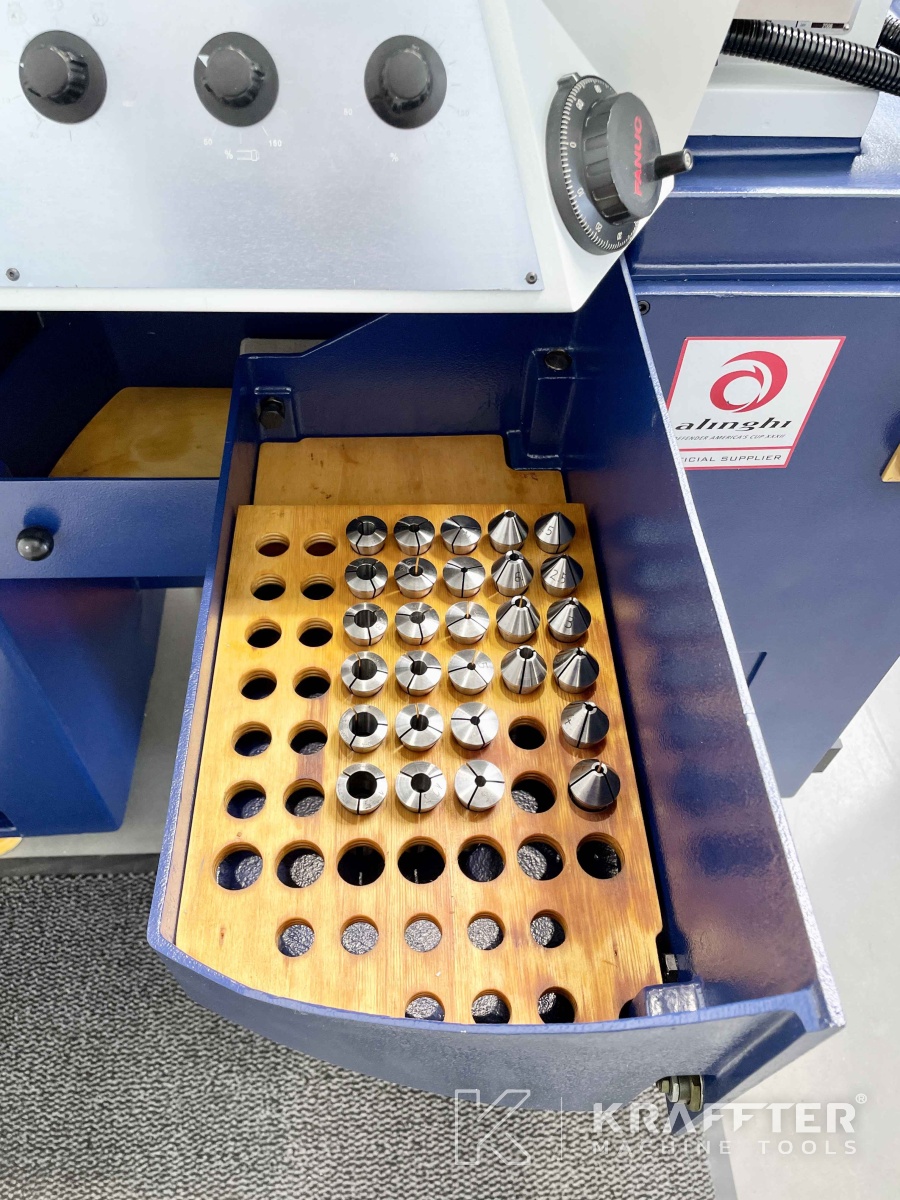

x18 W20 collets
x10 W20 extended nose collets
x1 centering microscope MARCEL AUBERT

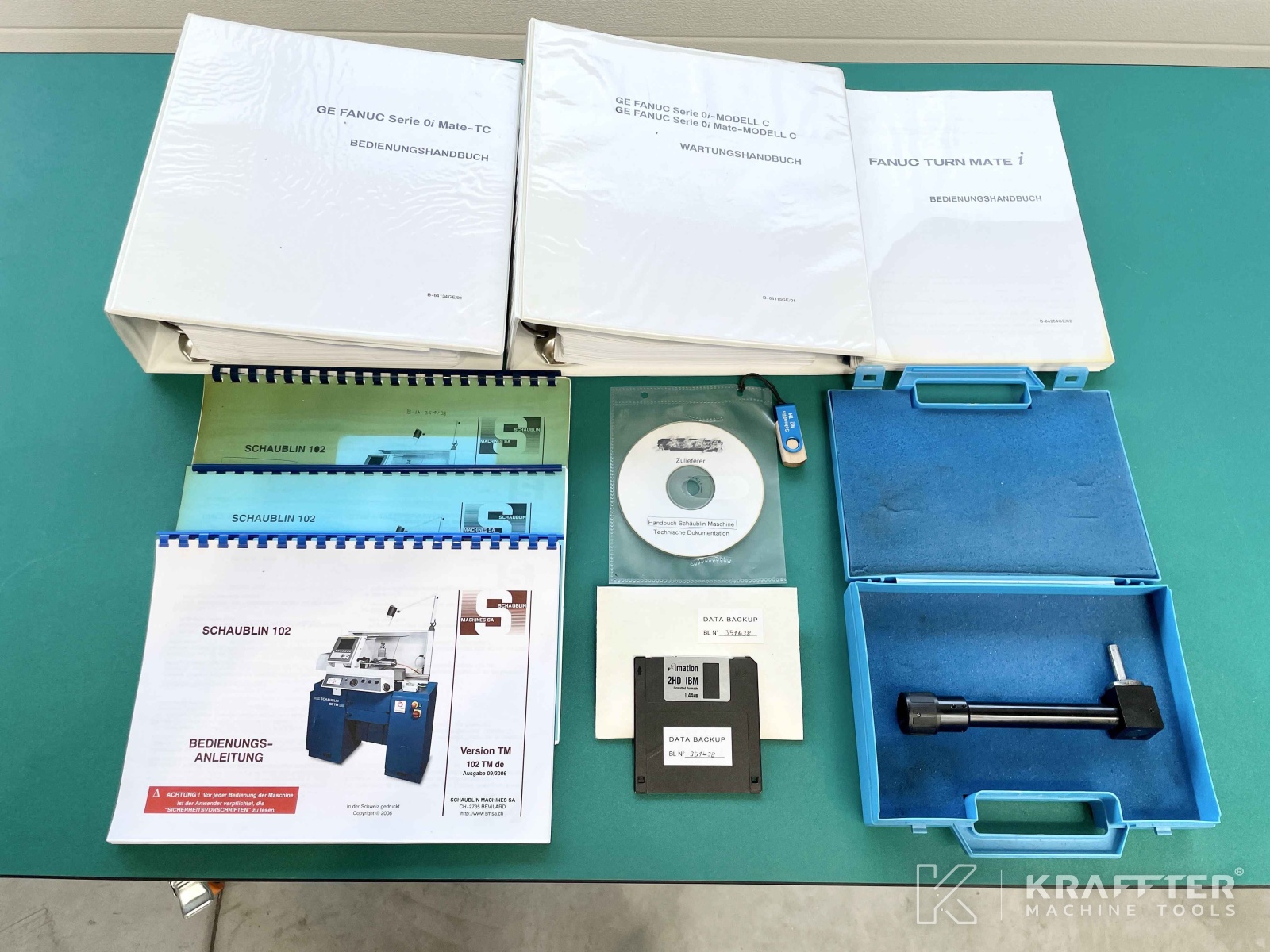

x1 parameter backup
x1 electrical diagram manual
x1 accessories catalog
Various machine documentation (SCHAUBLIN, FANUC...)
