Venduto

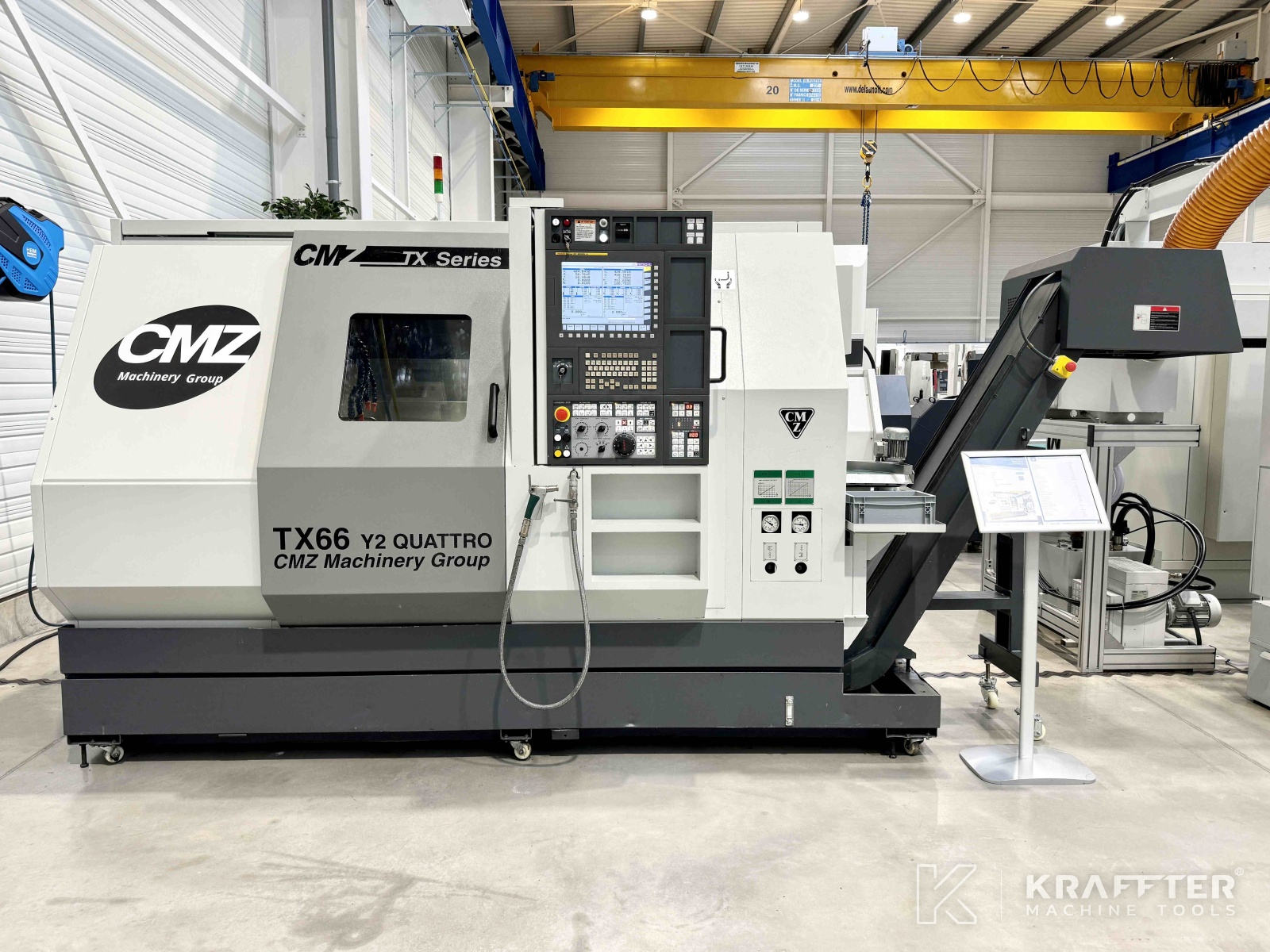

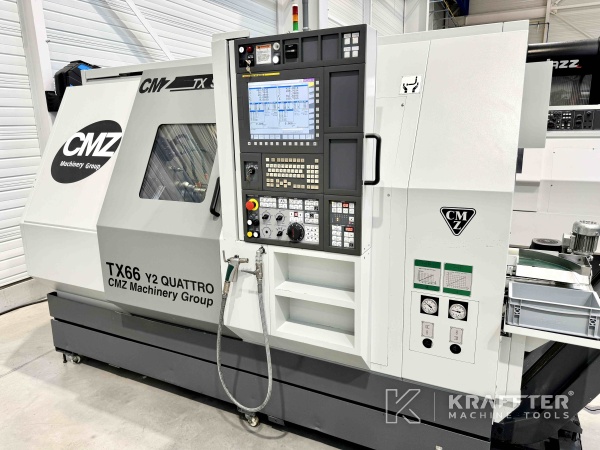

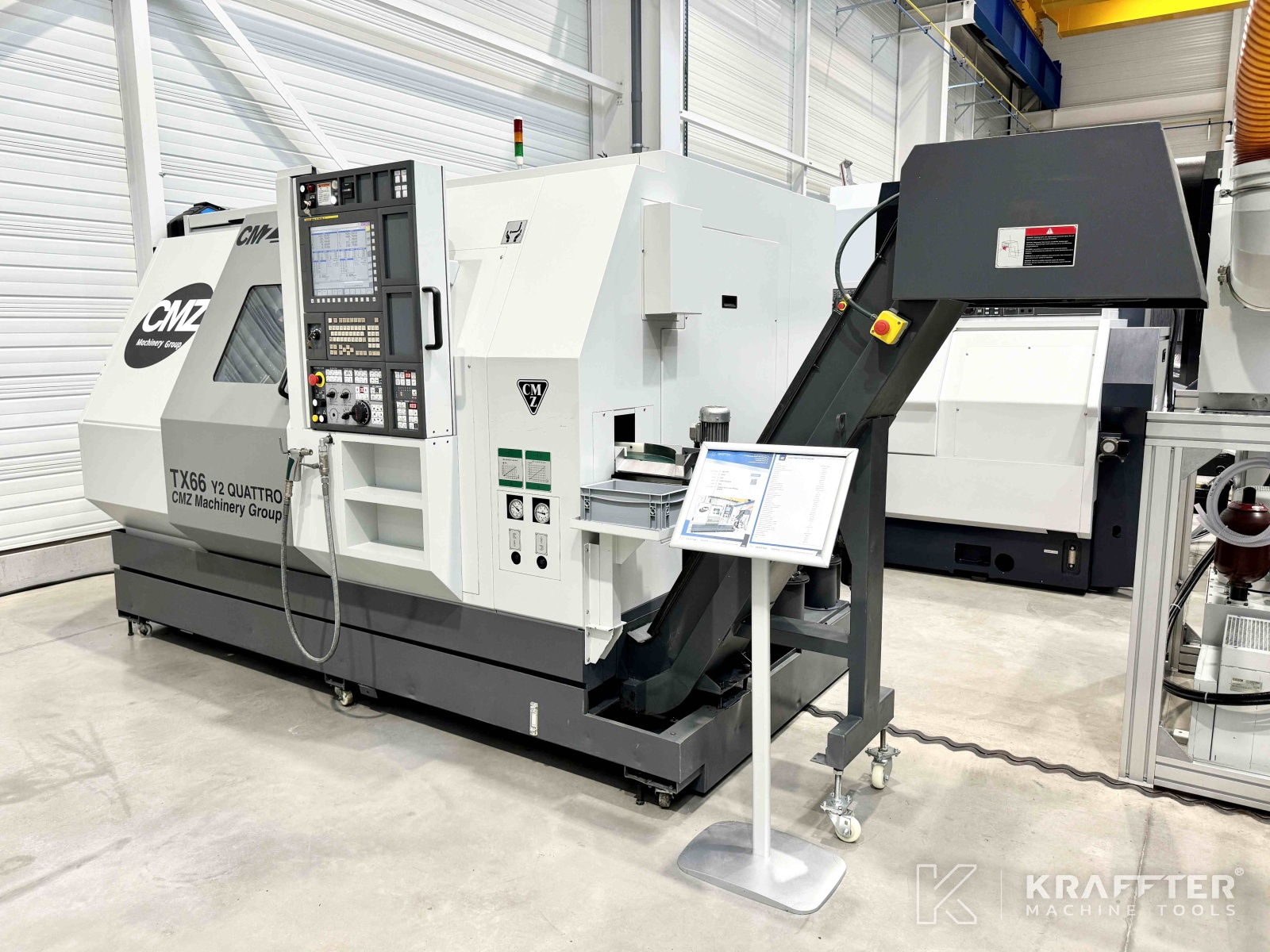

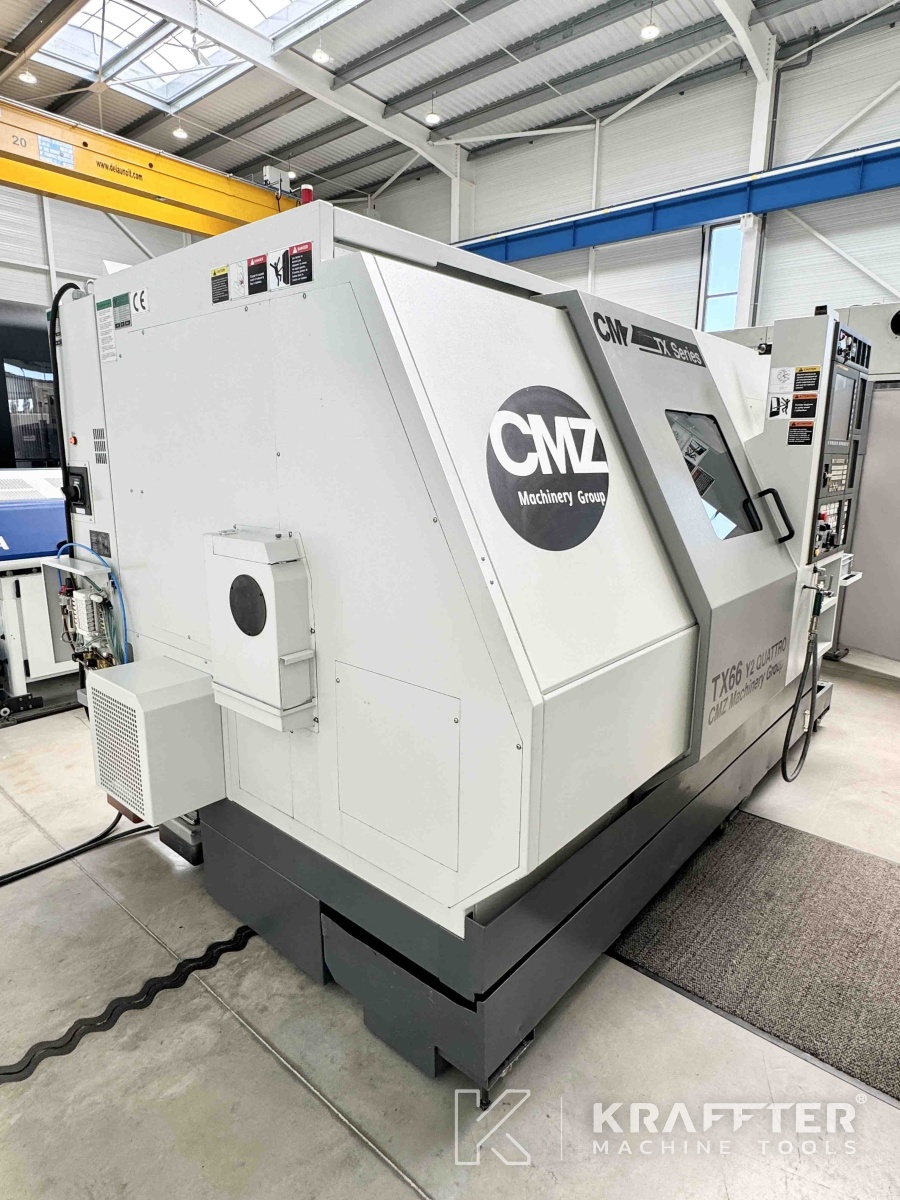

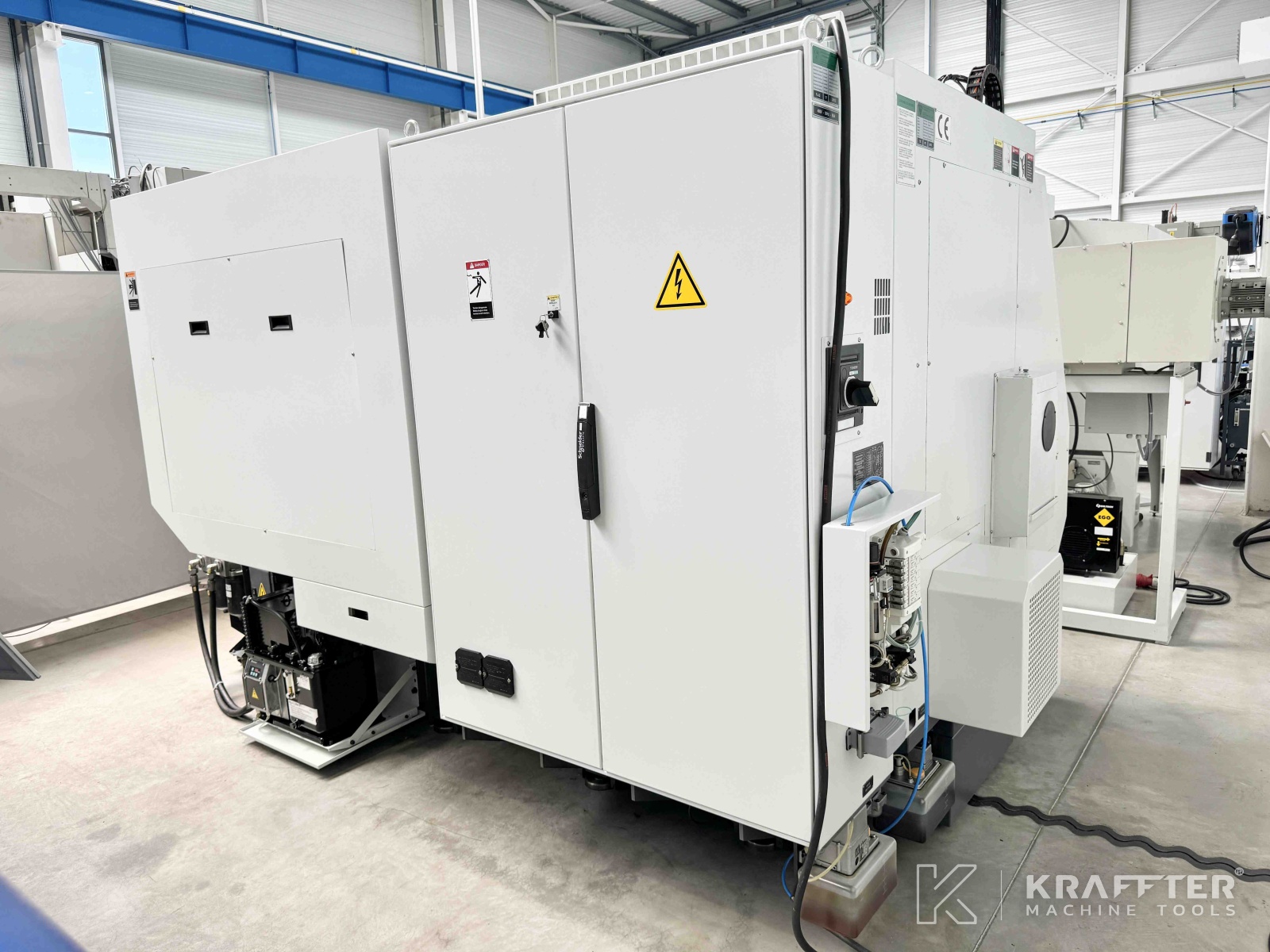

Tipo di macchina: Tornio CNC
Marca : CMZ
N° de stock: 90113

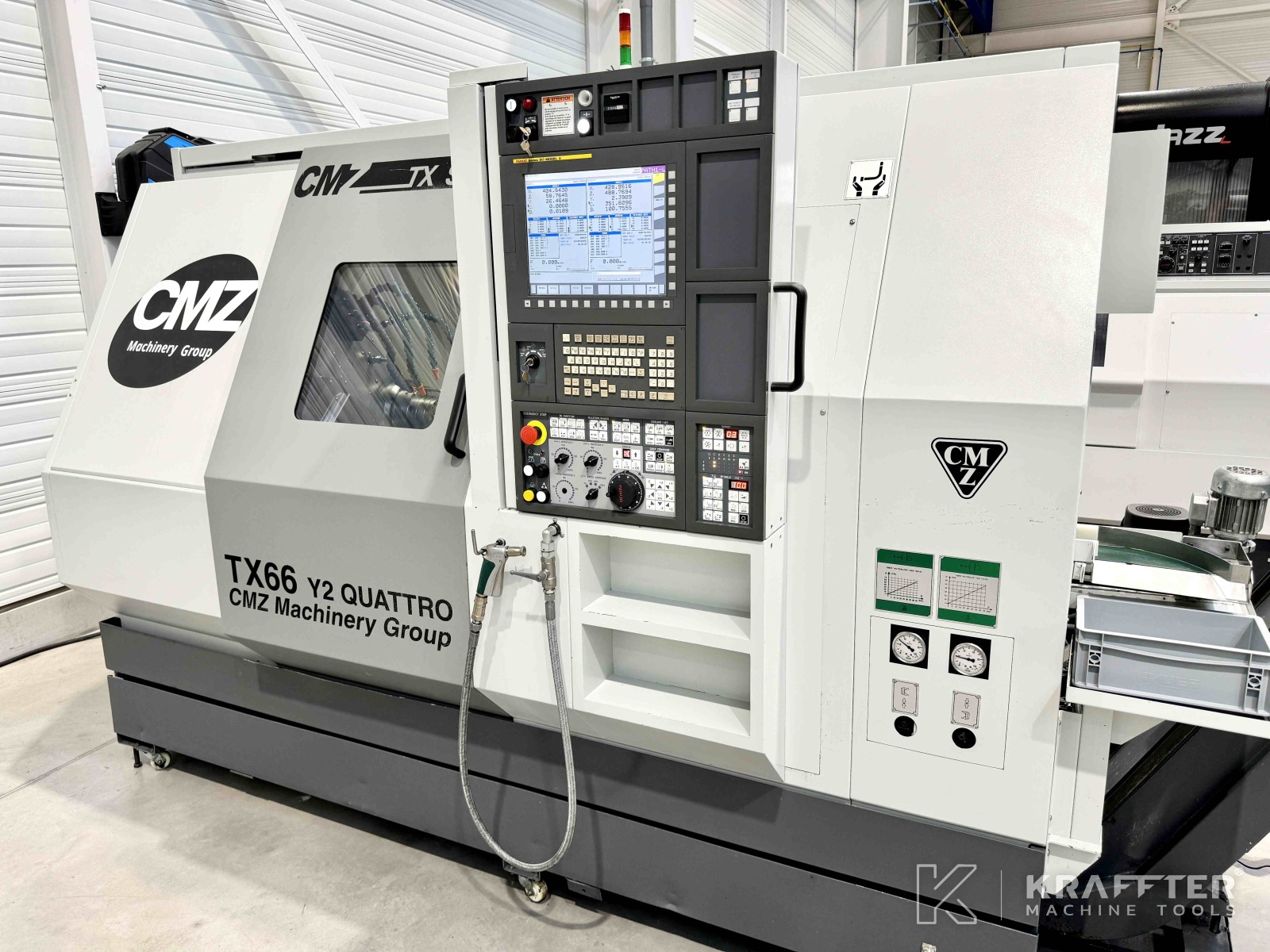

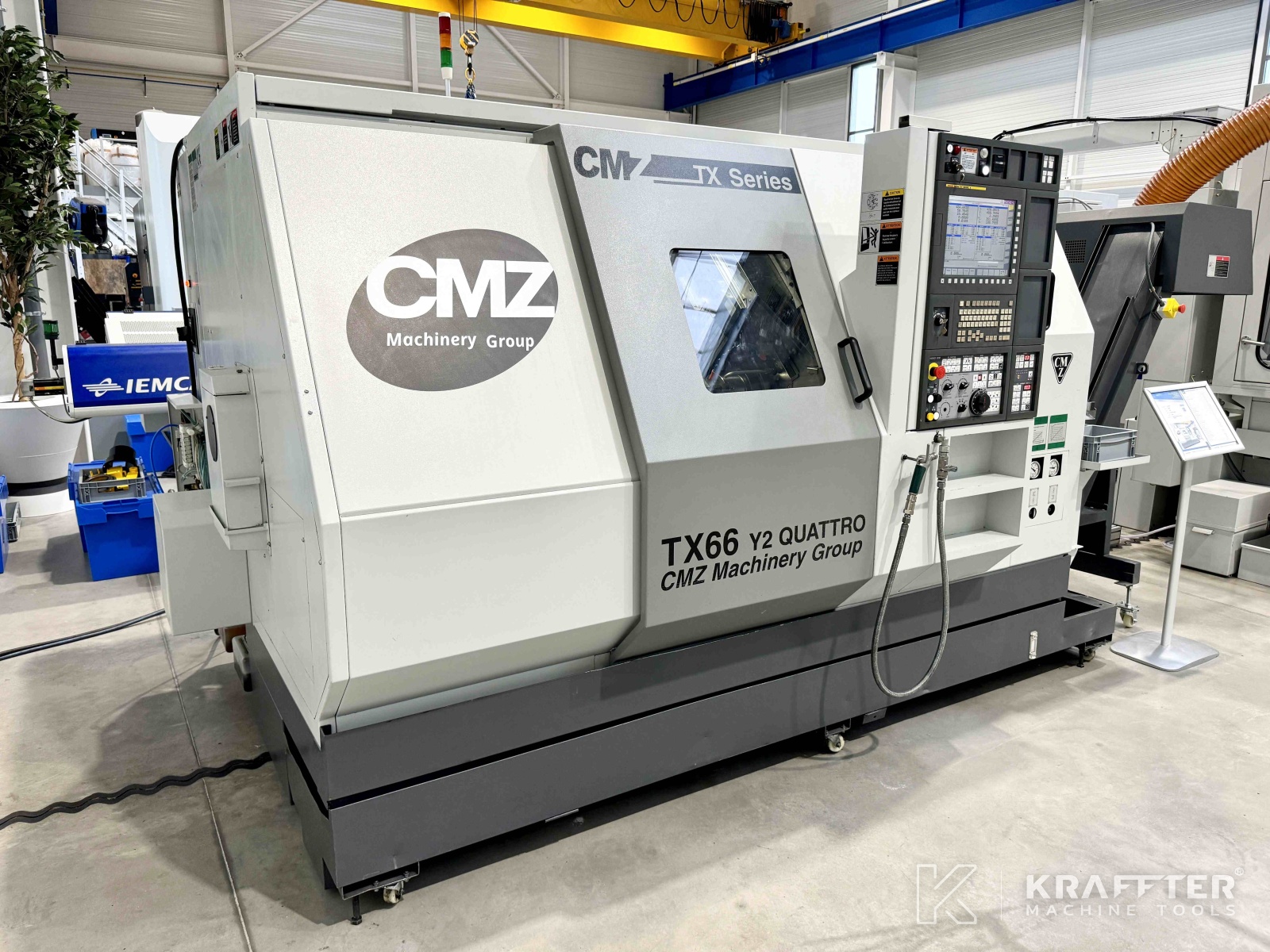

Modello : TX66 Y2 Quattro
Anno : 2012
Posizione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche

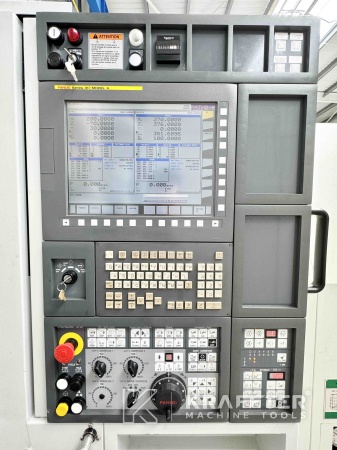

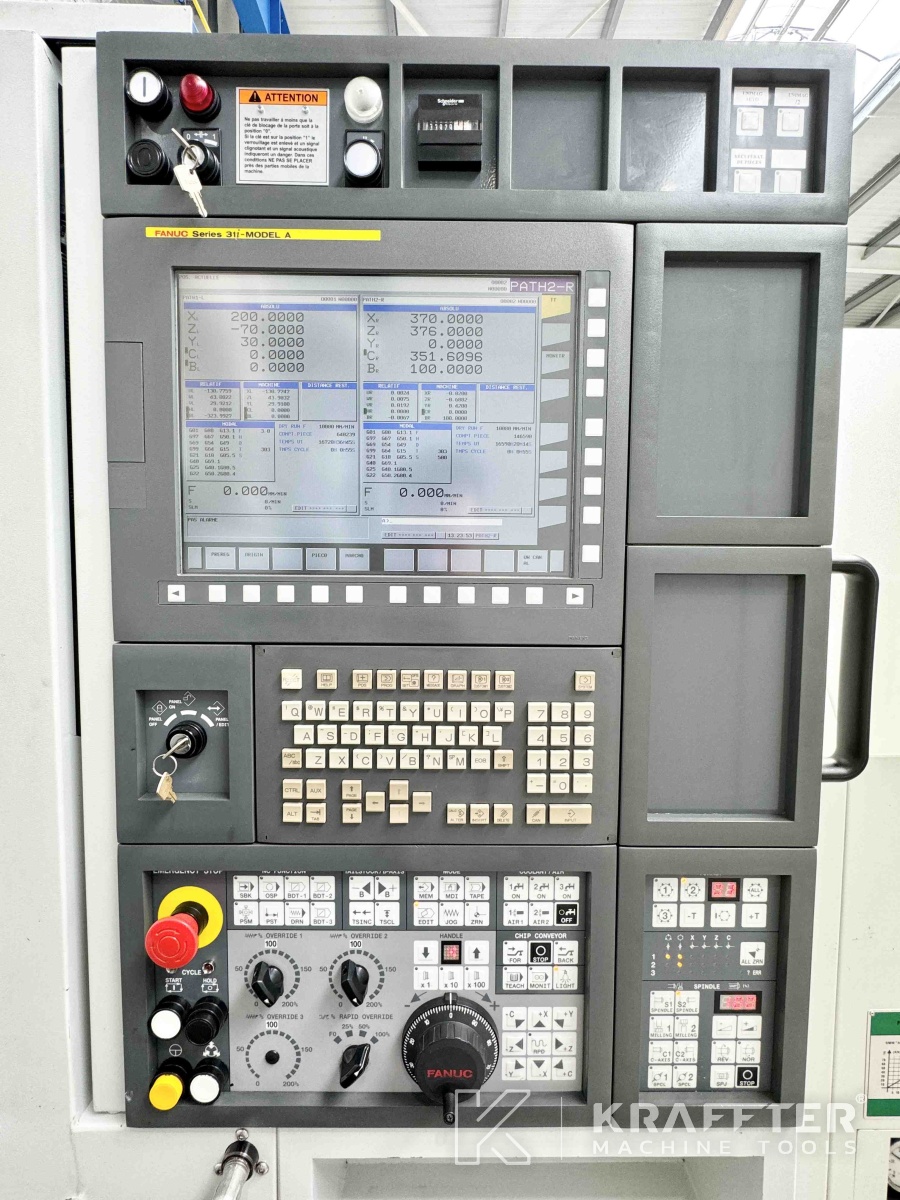

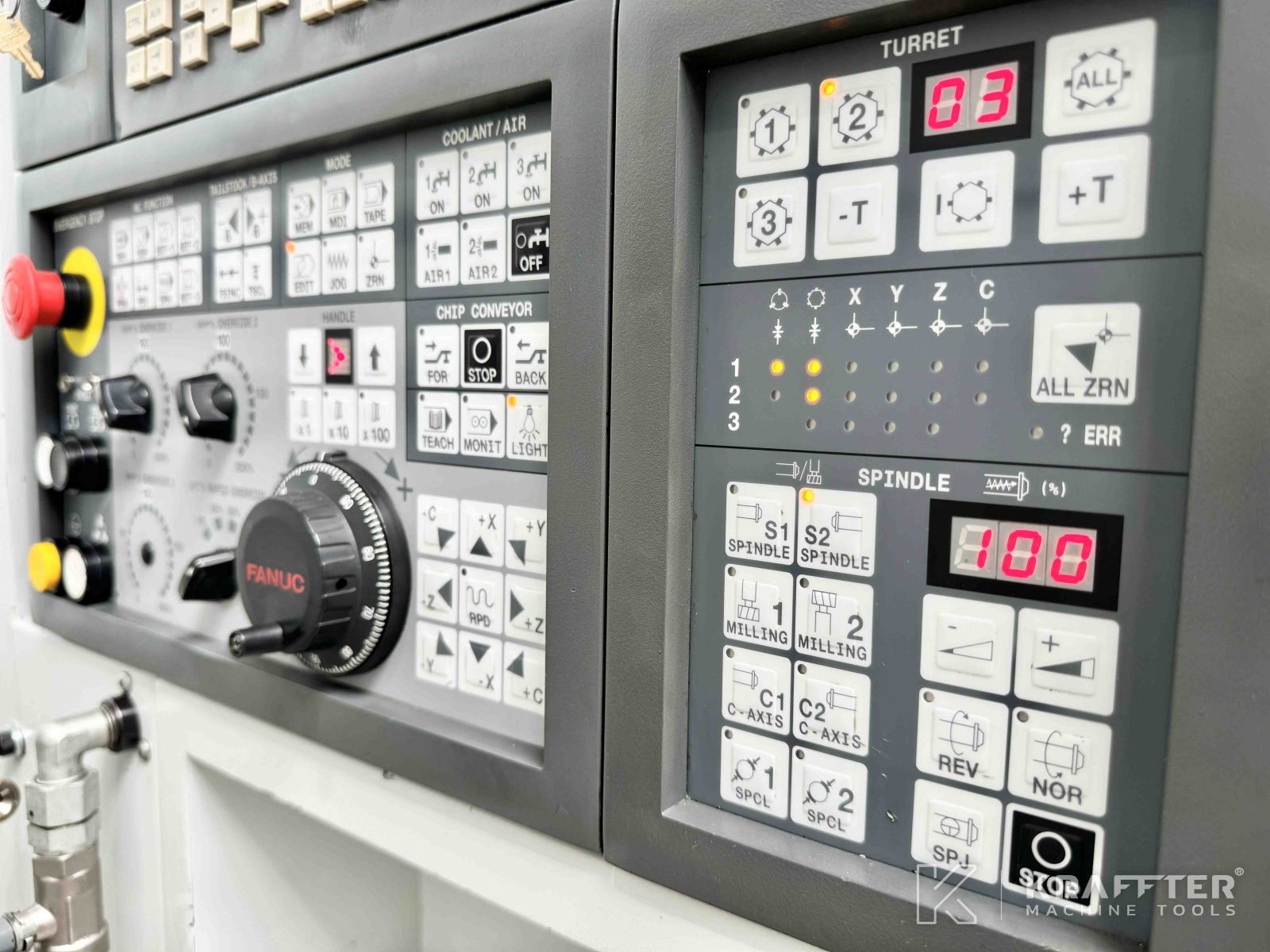

Tipo di CN

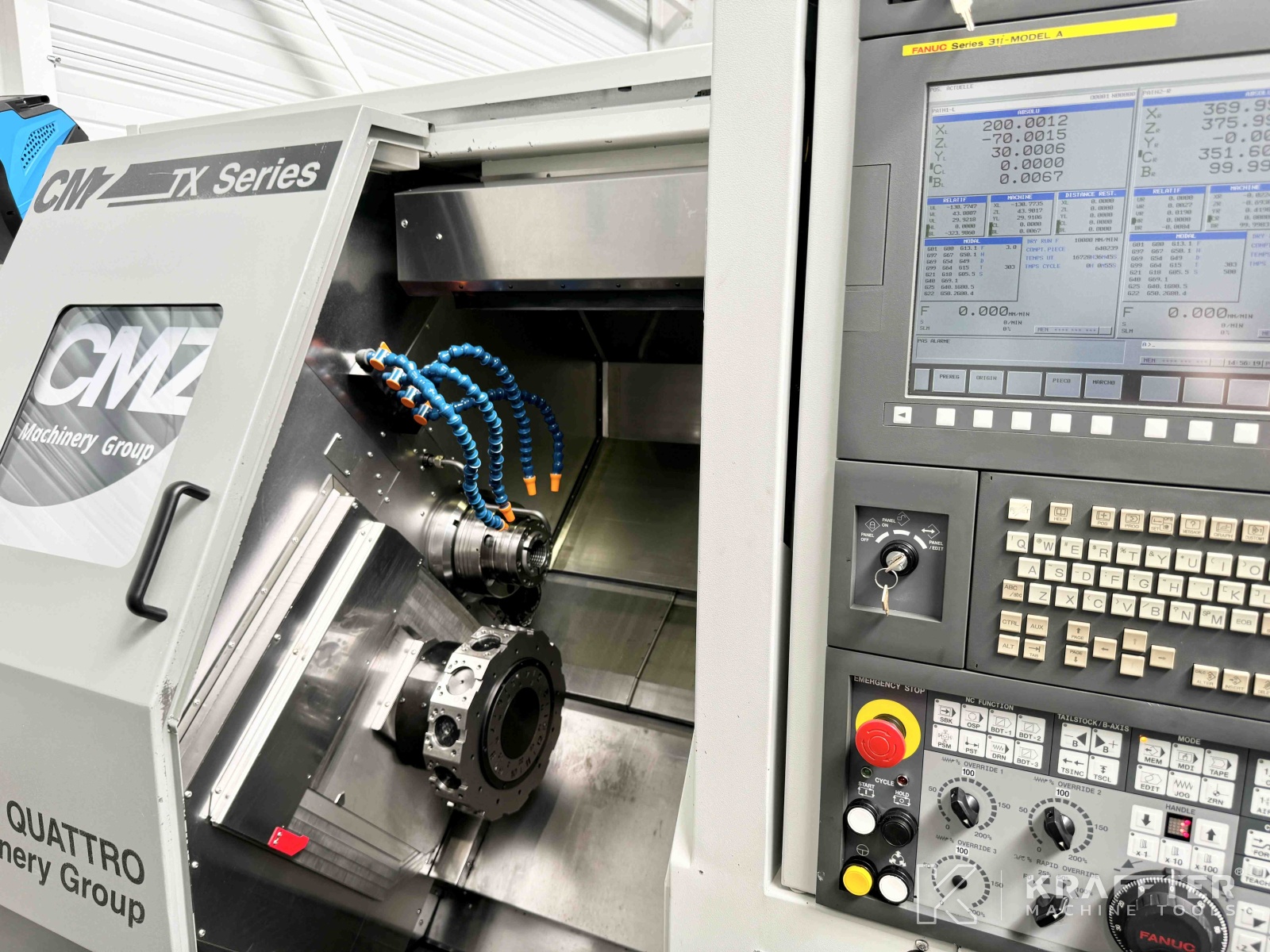

FANUC 31i - MODEL A
Distance between chucks
639
Diametro massimo lavorabile
255 [mm]
Diametro consentito sopra il carrello
270 [mm]
Corsa dell'asse Z1
500 [mm]
Corsa dell'asse X1
190 [mm]
Stroke Y1 axis
+/- 40 [mm]
Corsa dell'asse Z2
500 [mm]
Corsa dell'asse X2
190 [mm]
Stroke Y2 axis
+/- 40 [mm]
Velocità di avanzamento rapido dell'asse X
16000 [mm/min]
Velocità di avanzamento rapido dell'asse Z
20000 [mm/min]
Velocità di avanzamento rapido dell'asse Y
12000 [mm/min]
Accelerazione spostamento dell'asse
1g
Naso del mandrino
ASA 8" A2
Diametro massimo alla barra
66 [mm]
Diametro passaggio mandrino
77 [mm]
Massima velocità mandrino
4000 [giri/min]
Potenza del mandrino
15 [kW]
Coppia mandrino
136 [Nm]
Naso del contromandrino
ASA 6" A2
Diametro massimo in barra contromandrino
52 [mm]
Diametro passaggio contromandrino
61 [mm]
Corsa del contro-mandrino
635 [mm]
Velocità massima contromandrino
5000 [giri/min]
Potenza del contromandrino
7.5 [kW]
Coppia del contromandrino
68 [Nm]
Tempo di indicizzazione della torretta
0.1 [s/pos]

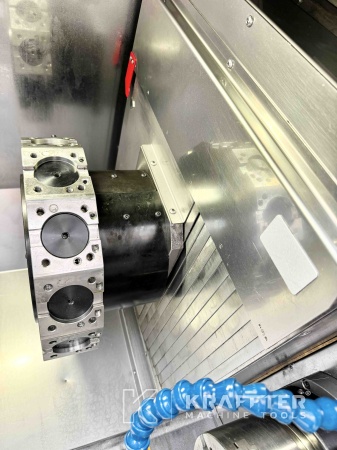

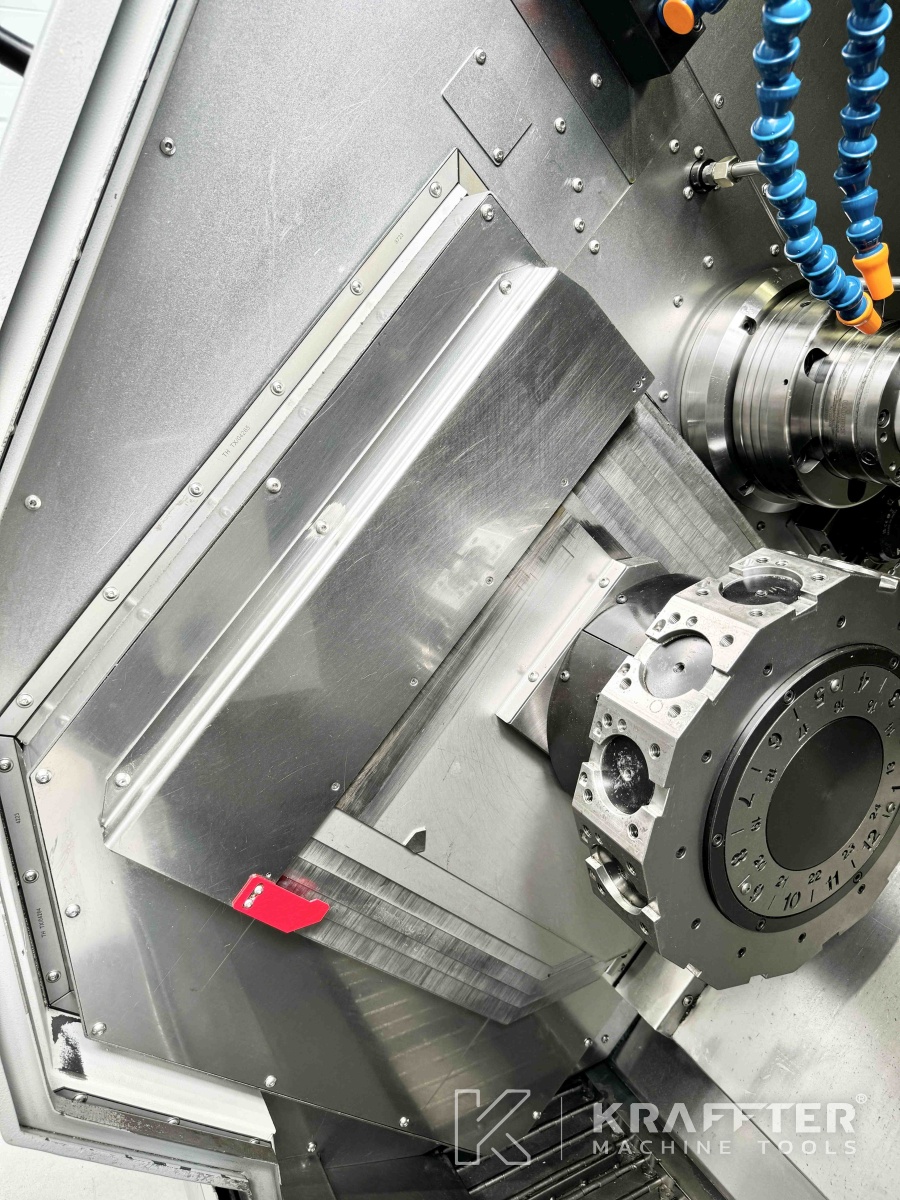

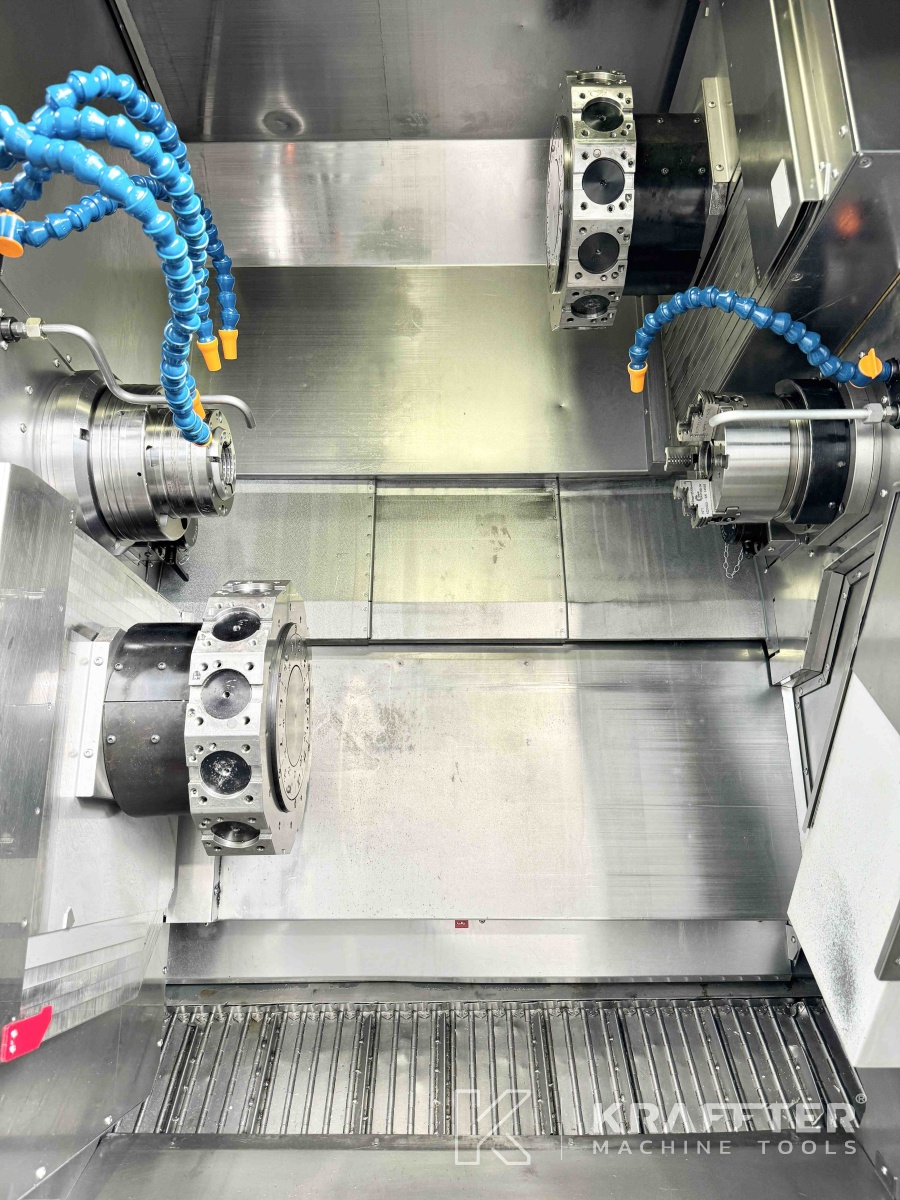

Numero di stazioni - Torretta 1
12
Numero di stazioni motorizzate - Torretta 1
12
Velocità massima utensili rotanti - Torretta 1
6000 [giri/min]

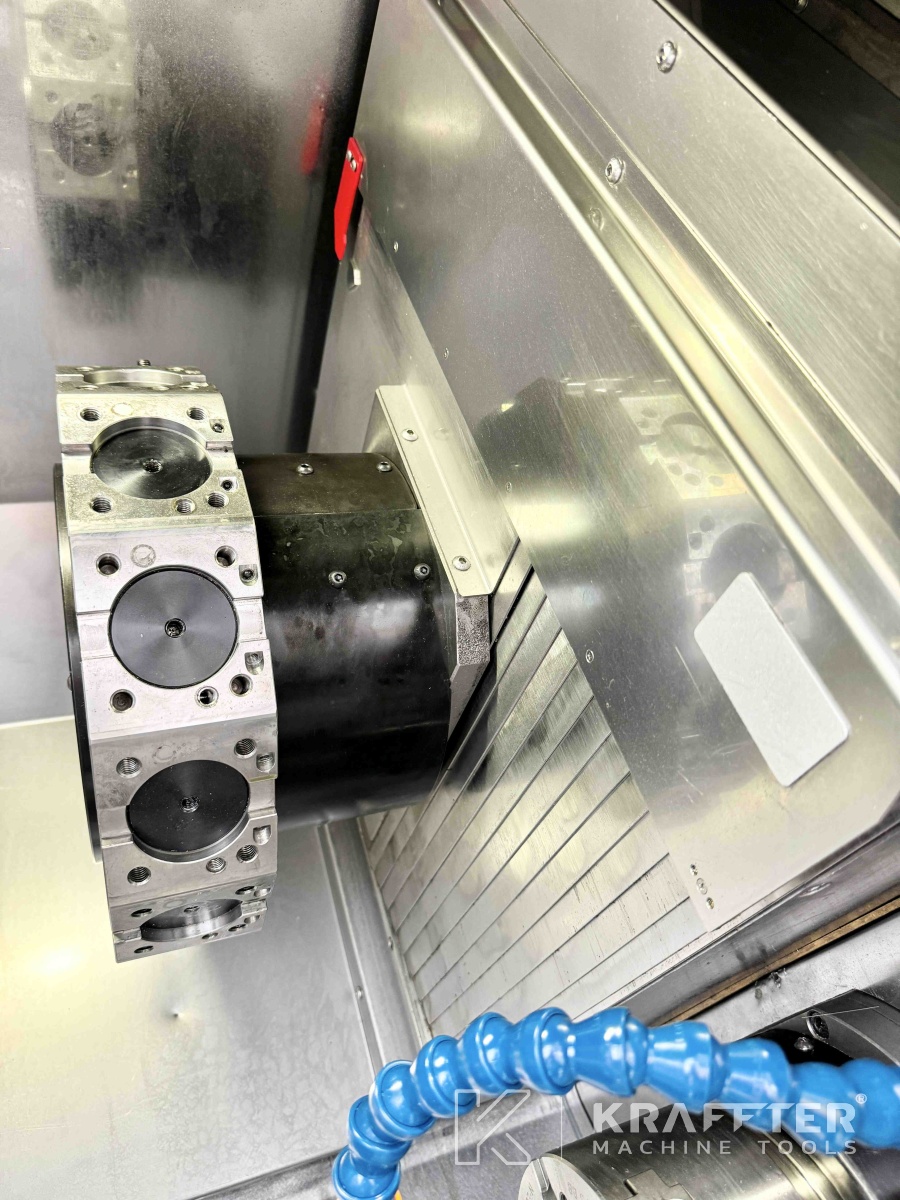

Numero di stazioni - Torretta 2
12
Numero di stazioni motorizzate - Torretta 2
12
Velocità massima utensili rotanti - Torretta 2
6000 [giri/min]
Live tools power
18 [kW]
Potenza installata
65 [kVA]
Tensione di alimentazione
400 [V]
Peso
9600 [Kg]
Ulteriori informazioni
EQUIPMENT INCLUDED:

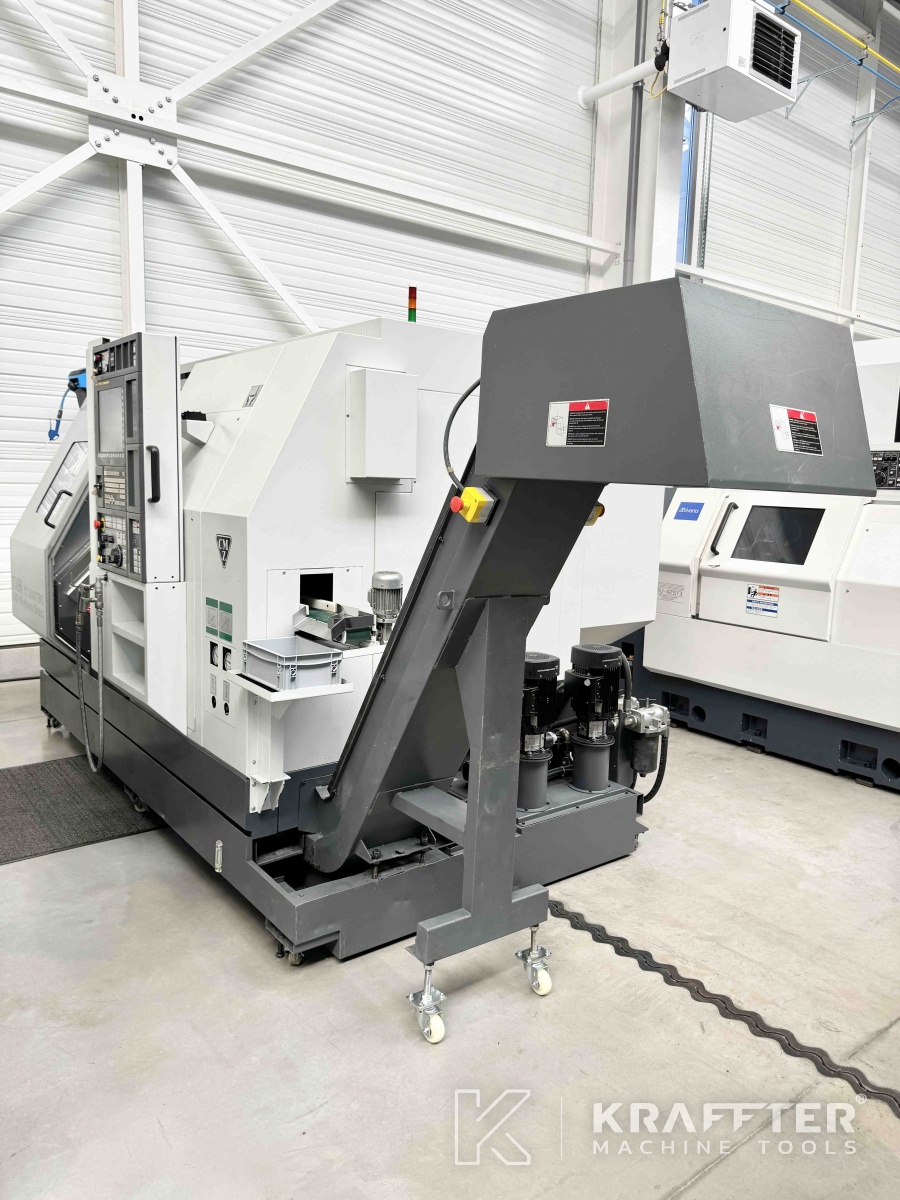

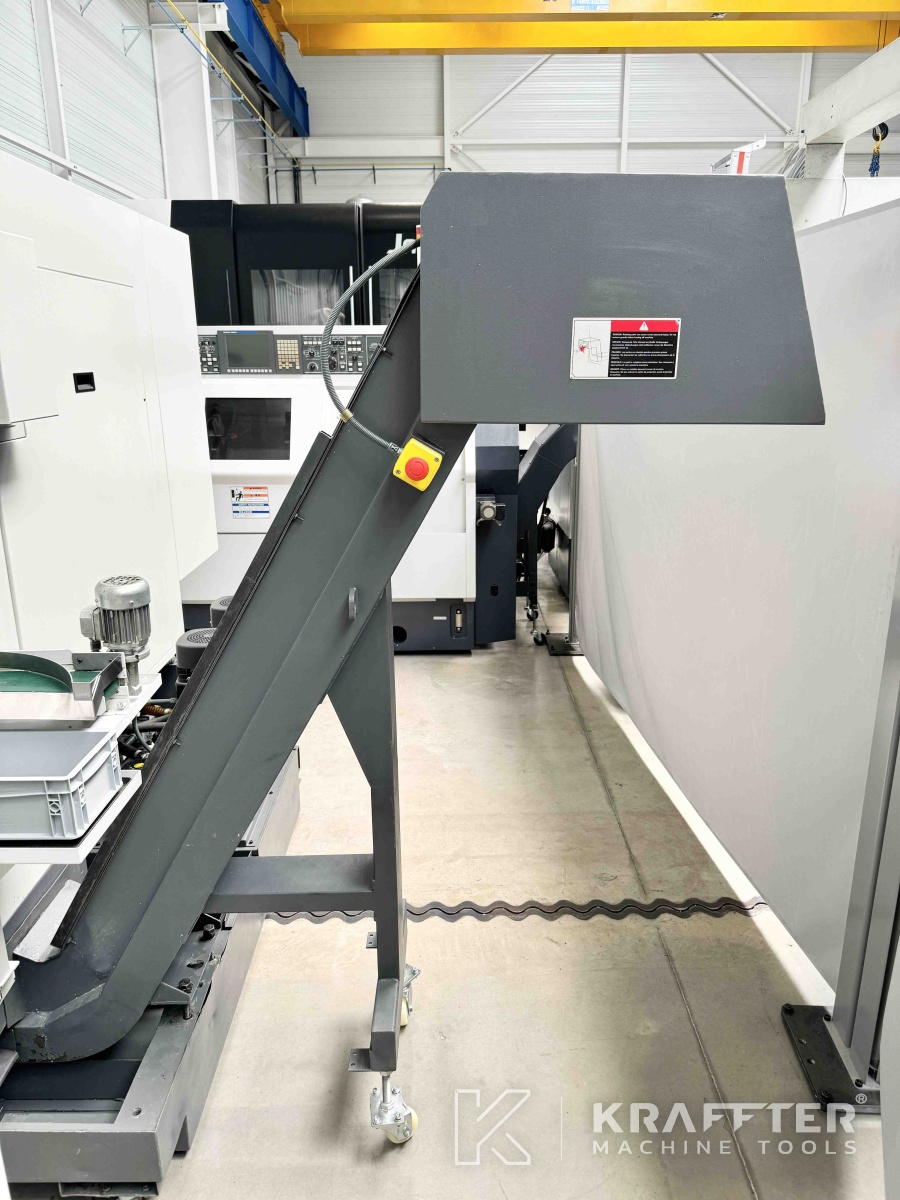

- Chip conveyor
- Bar feeder interface

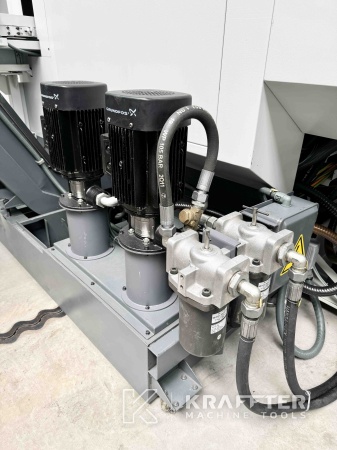

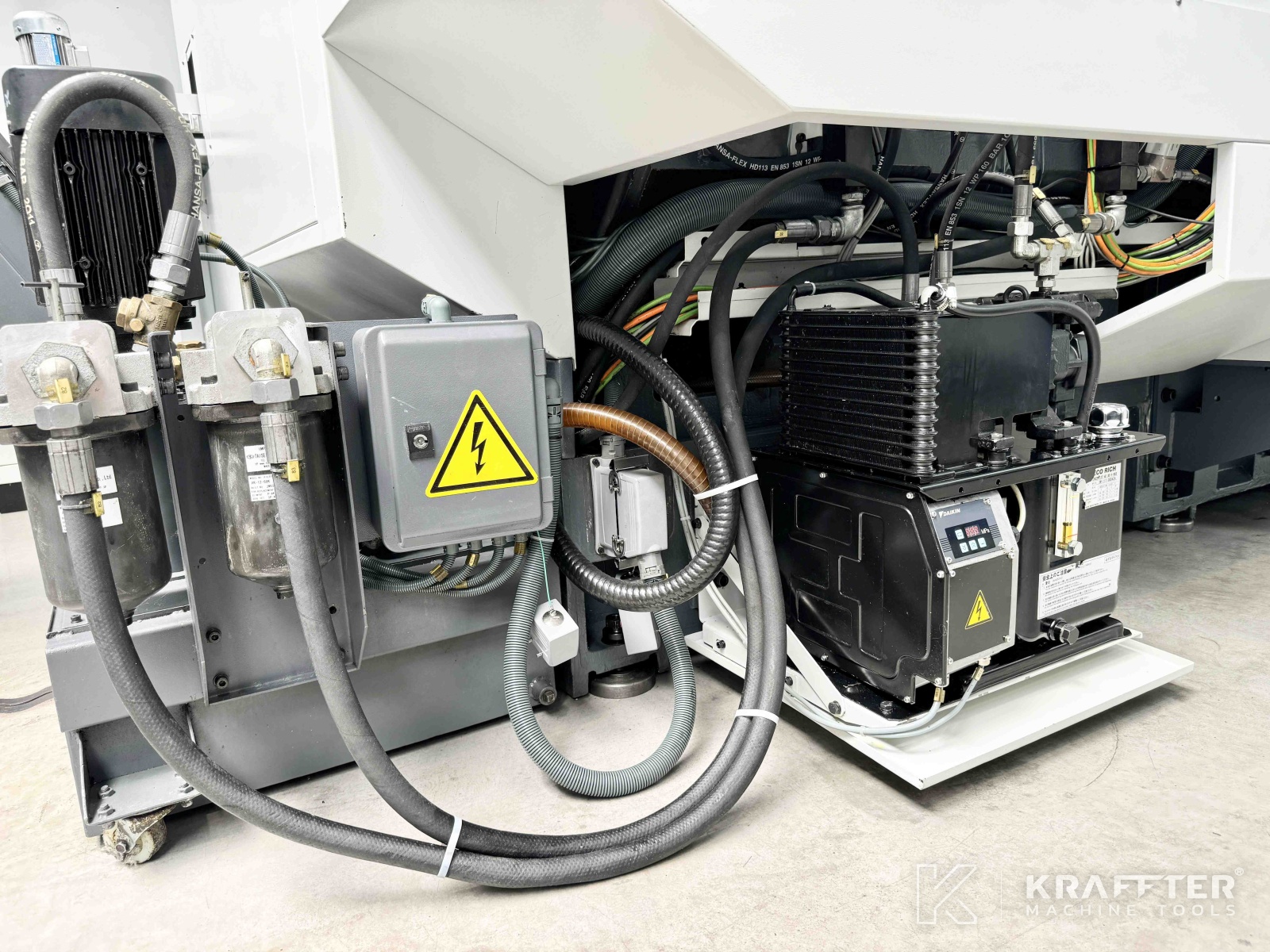

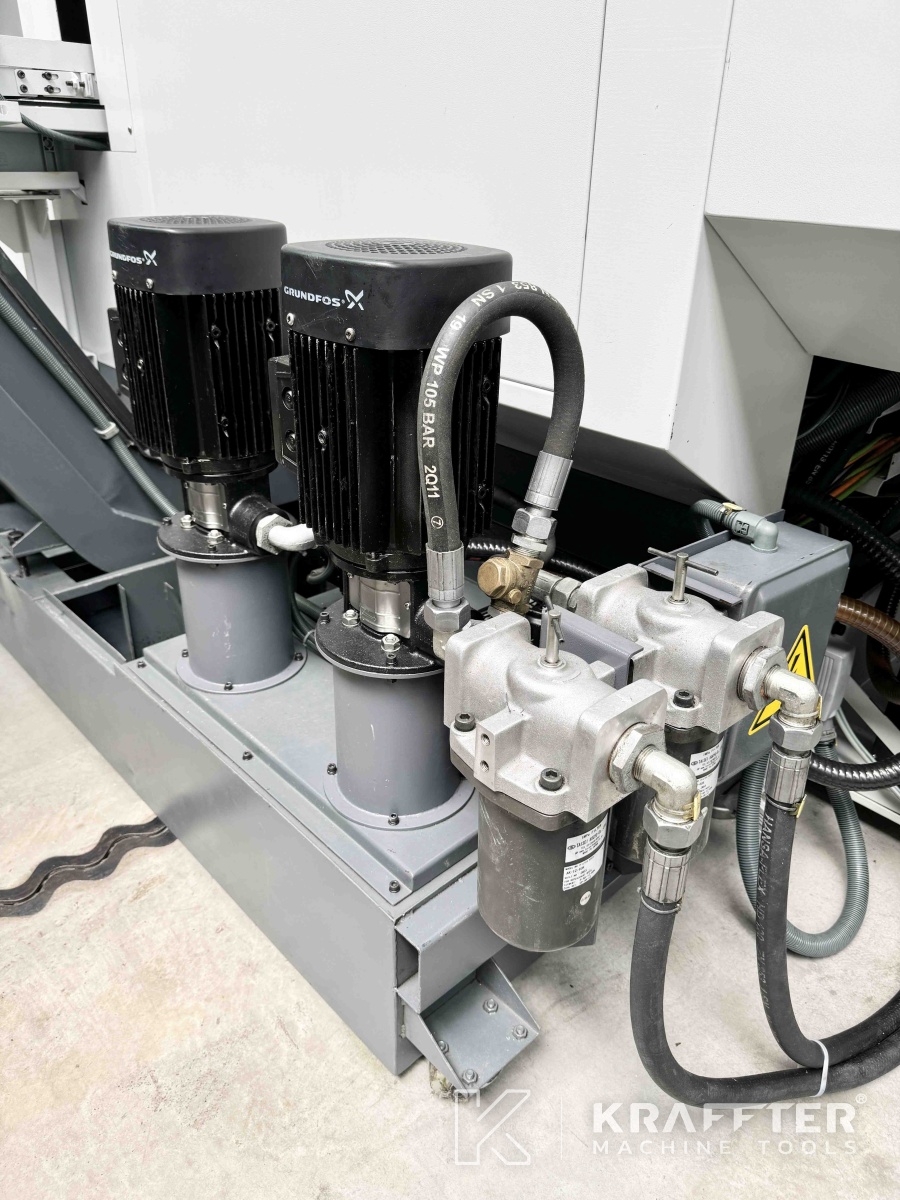

- High pressure pump

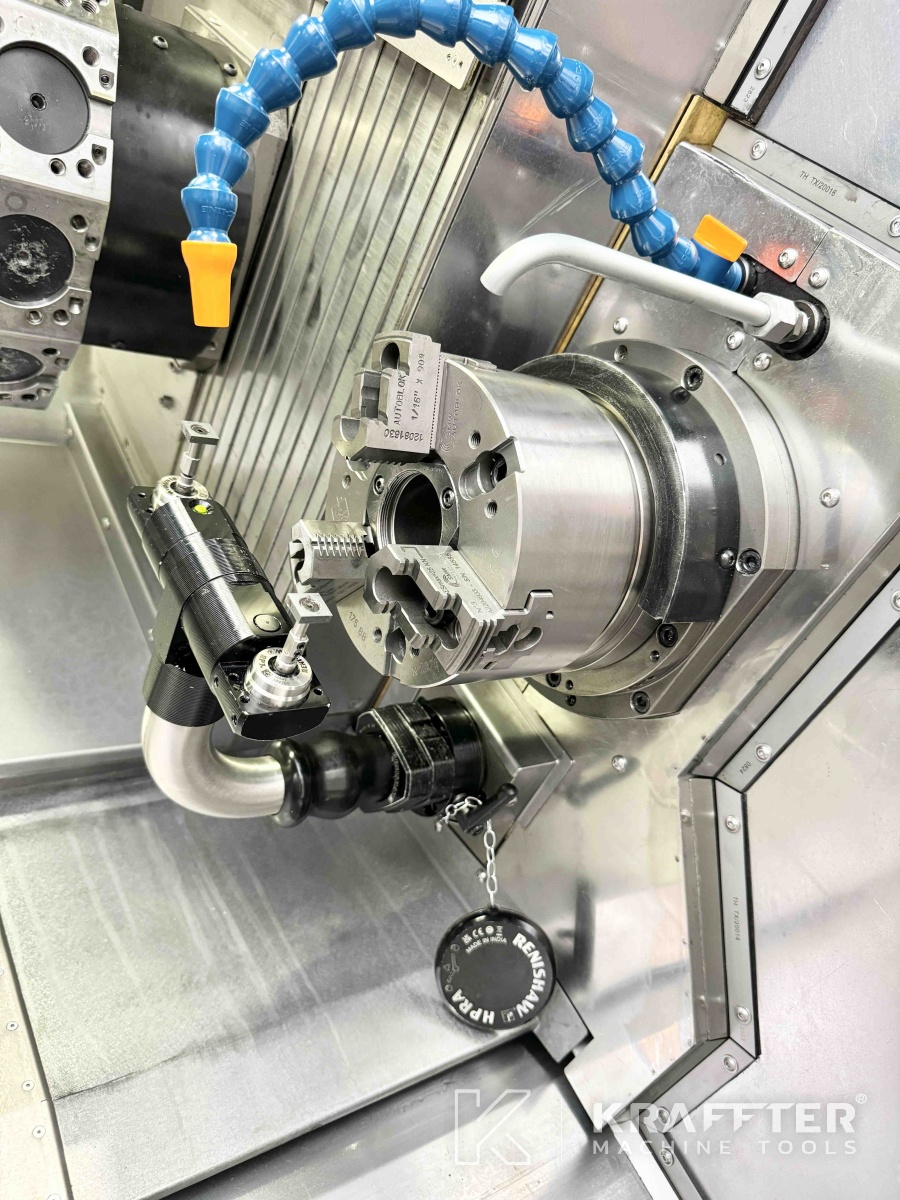

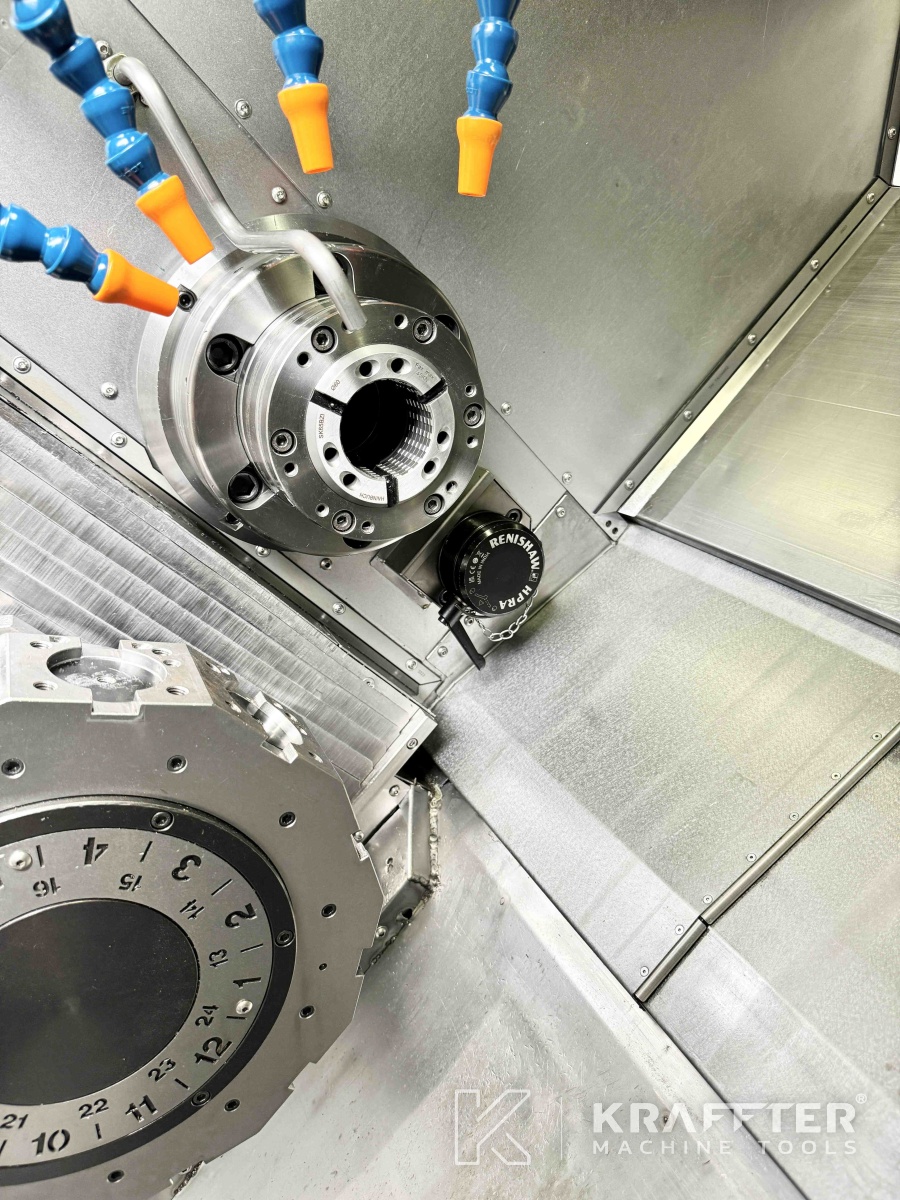

- RENISHAW RP3 tool probe

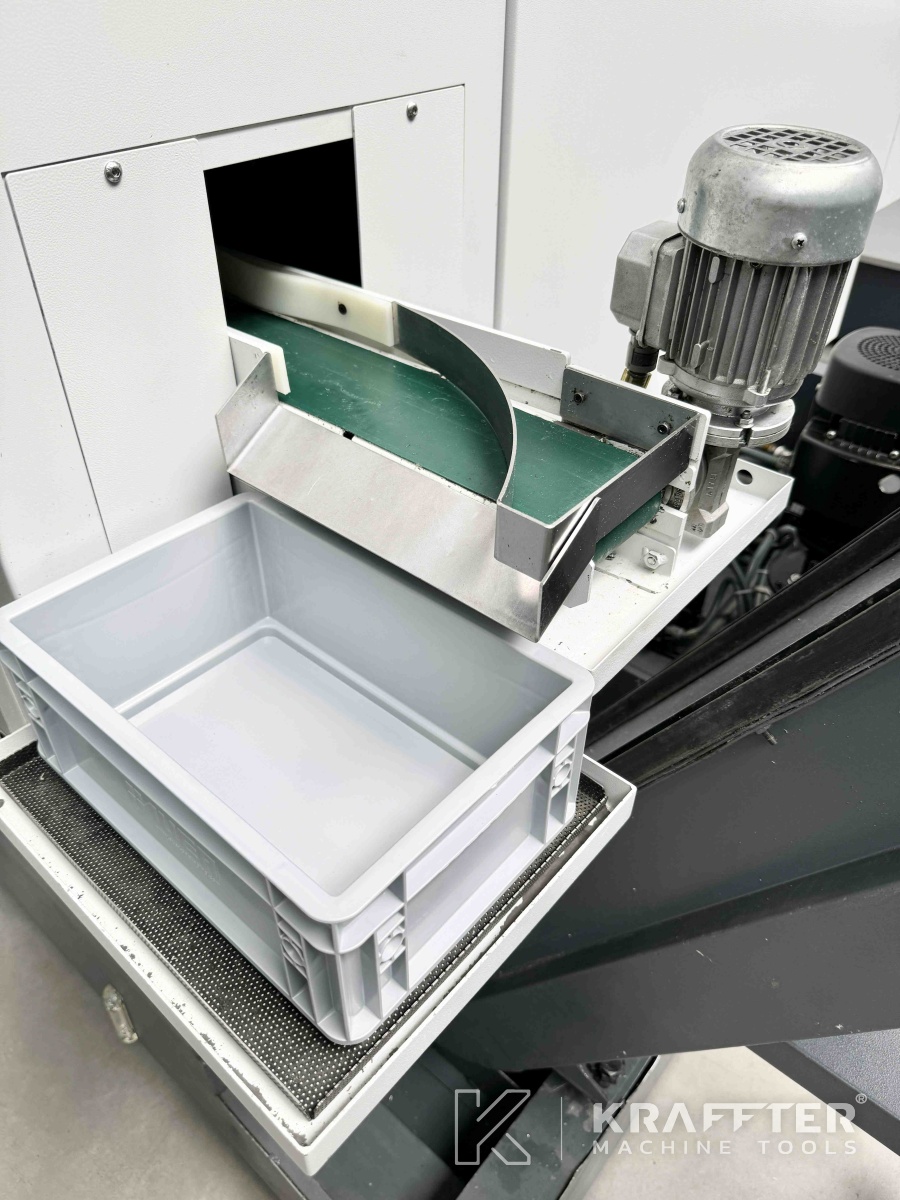

- Servo type programmable parts recuperator
- Pneumatic parts ejector

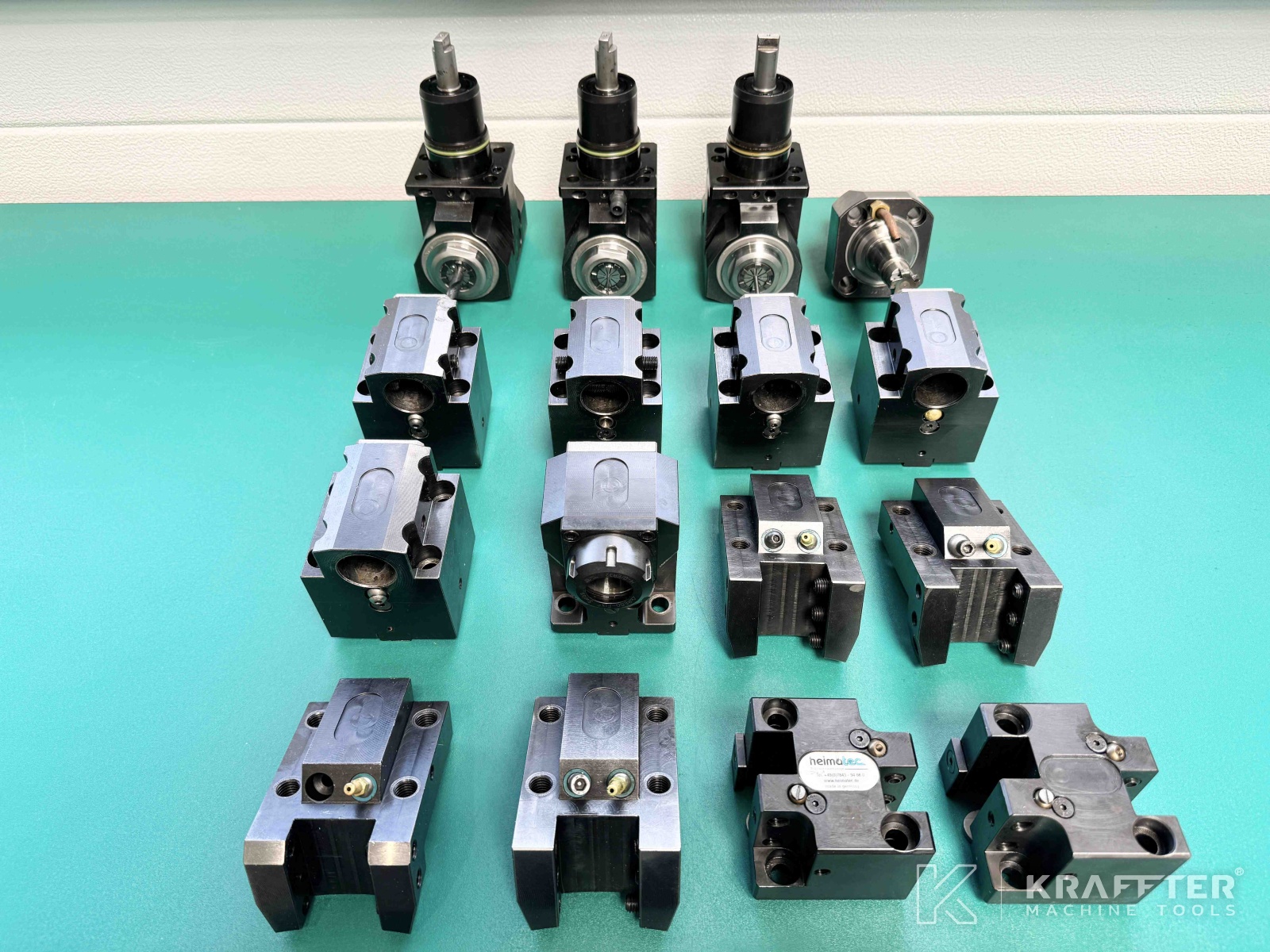

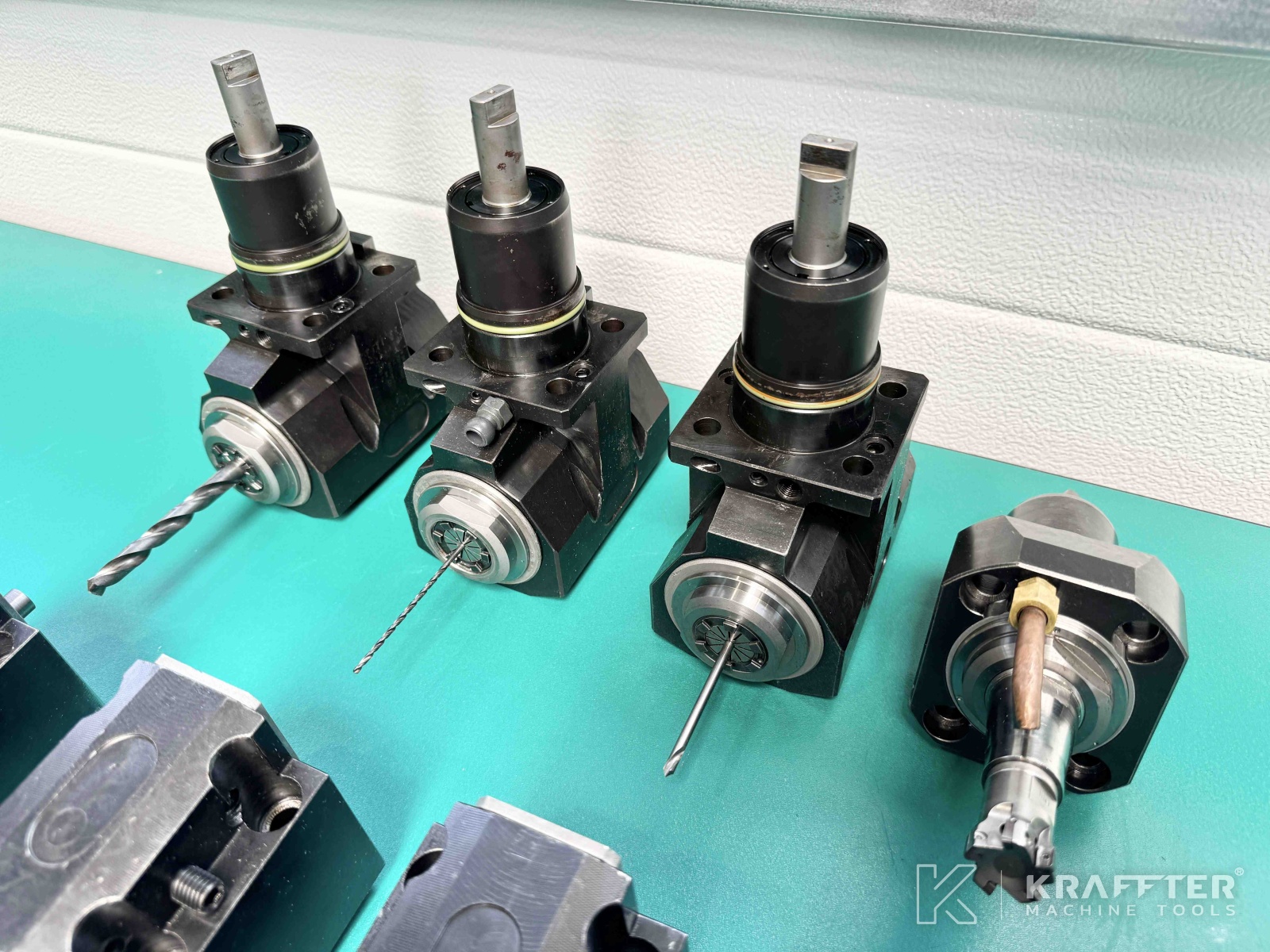

- 3 axial live tool holders
- 1 radial live tool holder
- 12 fixed tool holders

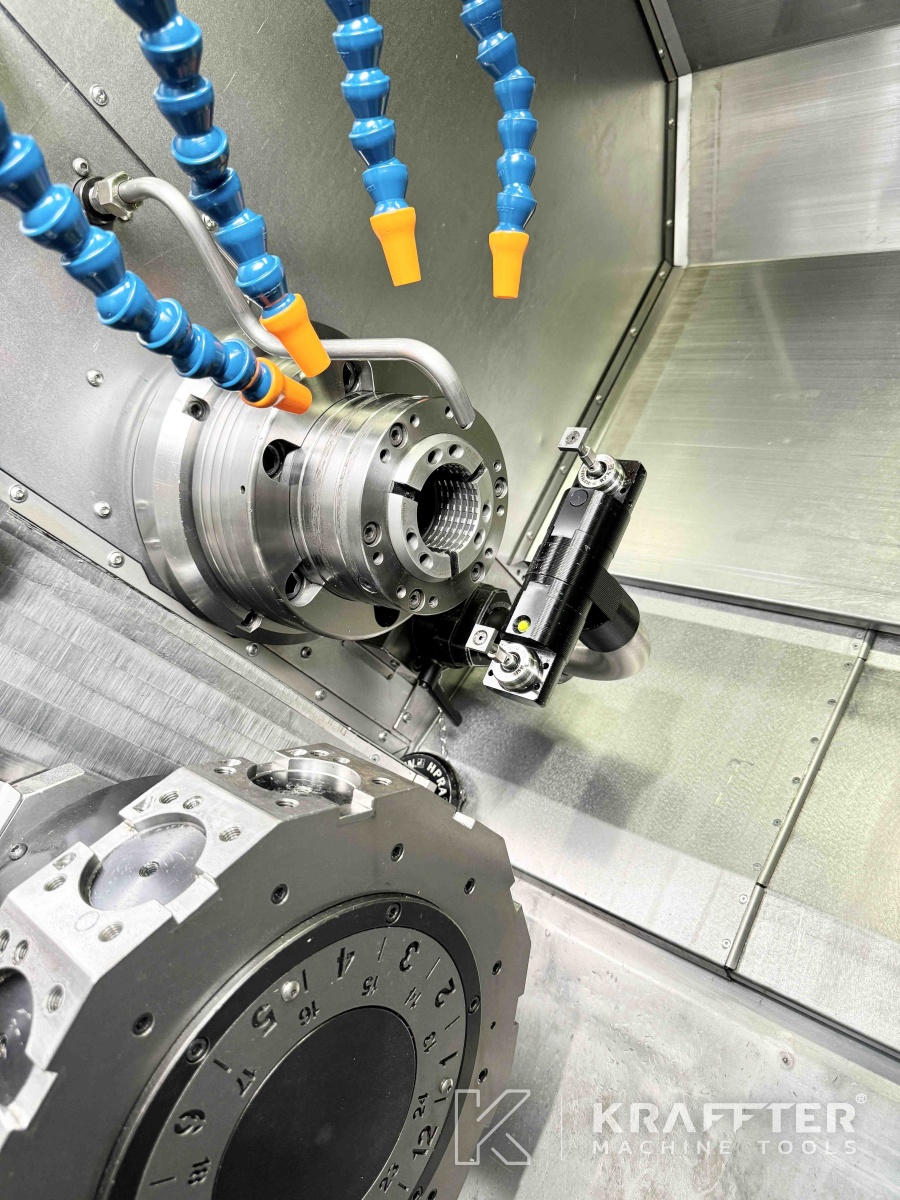

- HAINBUCH collet chuck (for SK65BZI collets)

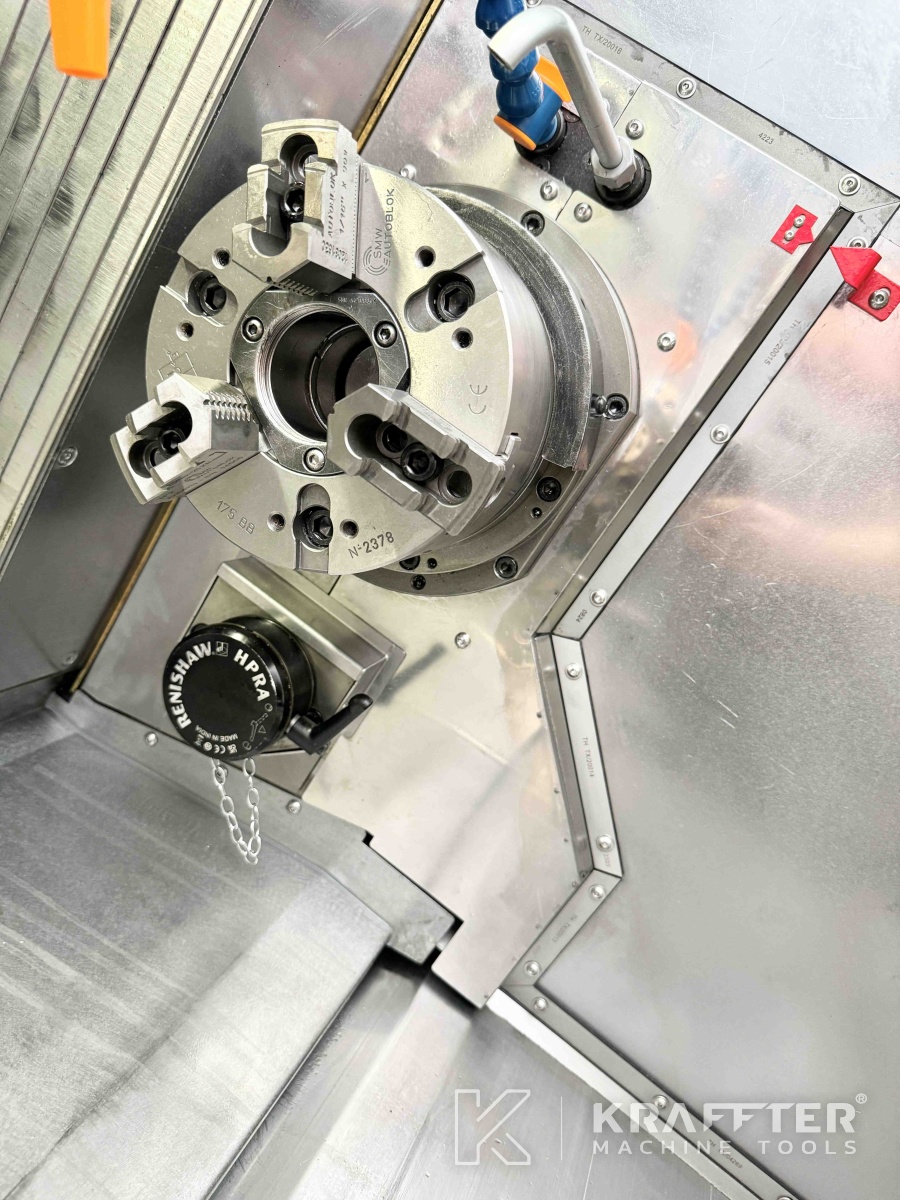

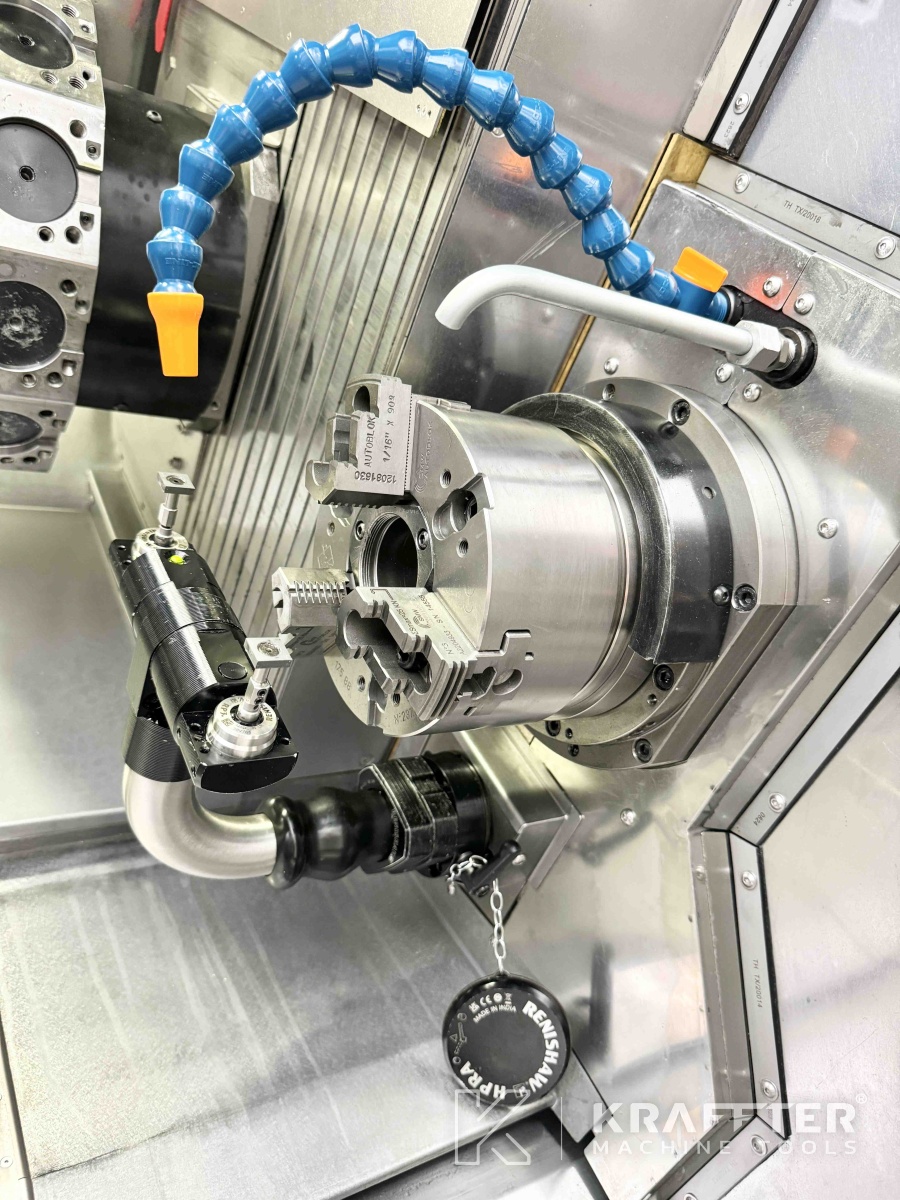

- SMW AUTOBLOK 175 BB 3-jaw concentric chuck
- Technical documentation CMZ
