Venduto

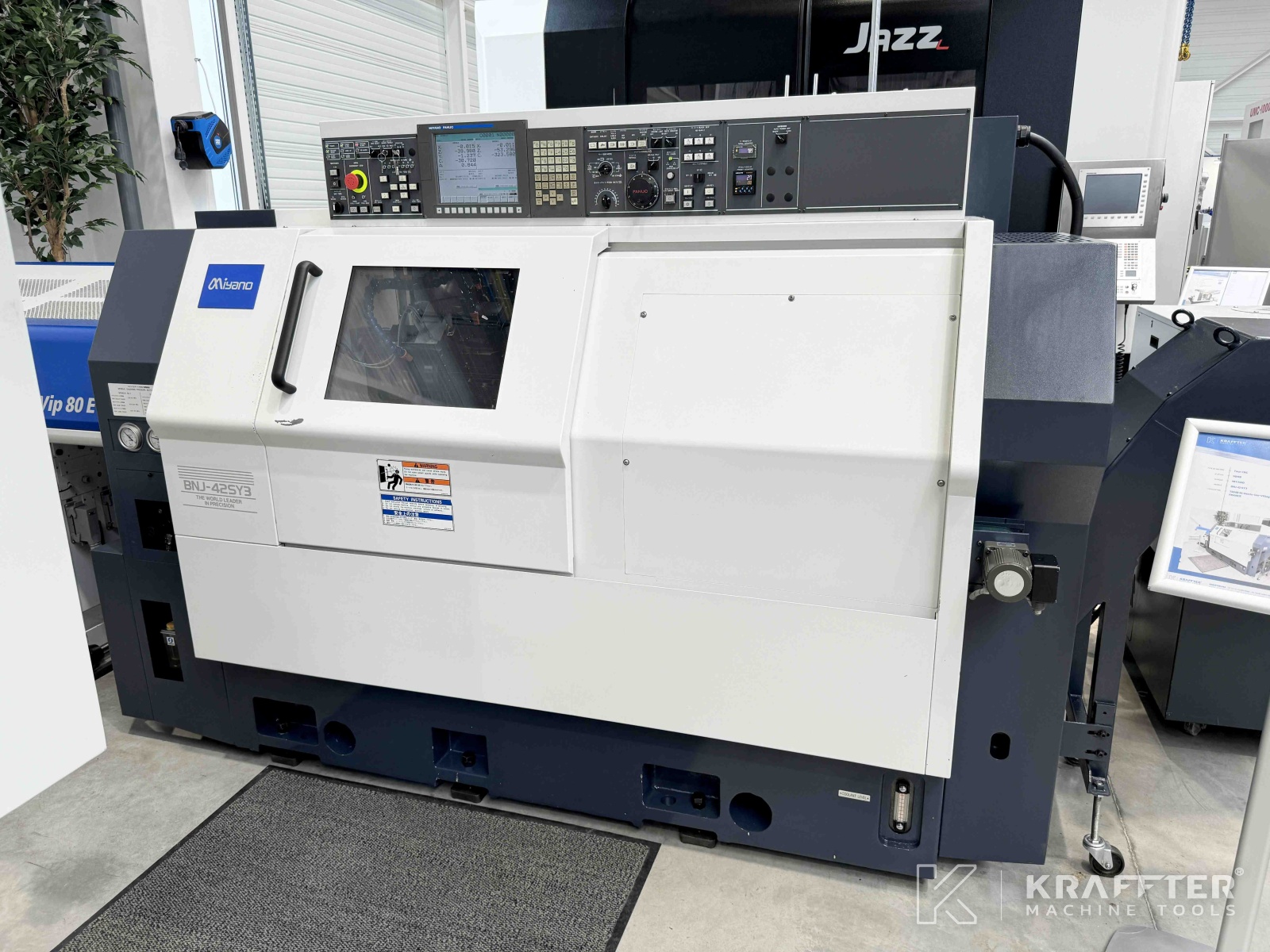

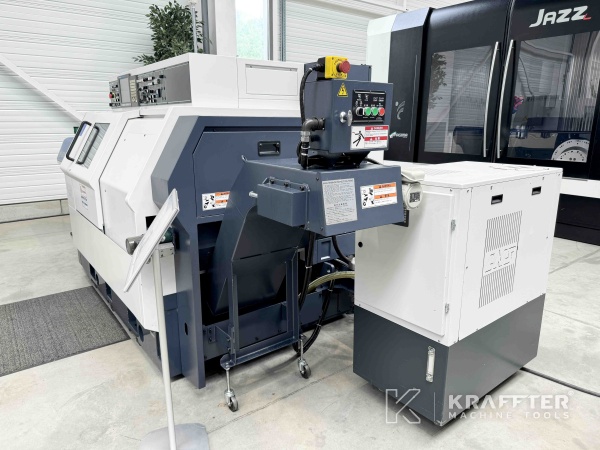

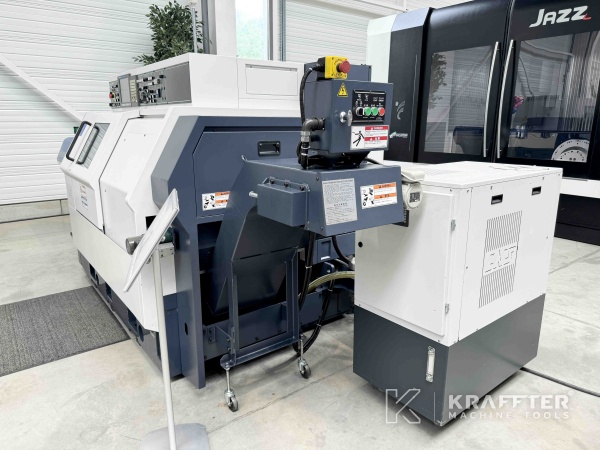

Tipo di macchina: Tornio CNC
Marca : MIYANO
N° de stock: 90118
Modello : BNJ 42 SY3
Anno : 2010
Posizione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche
N. serie.
CJ4Y0029

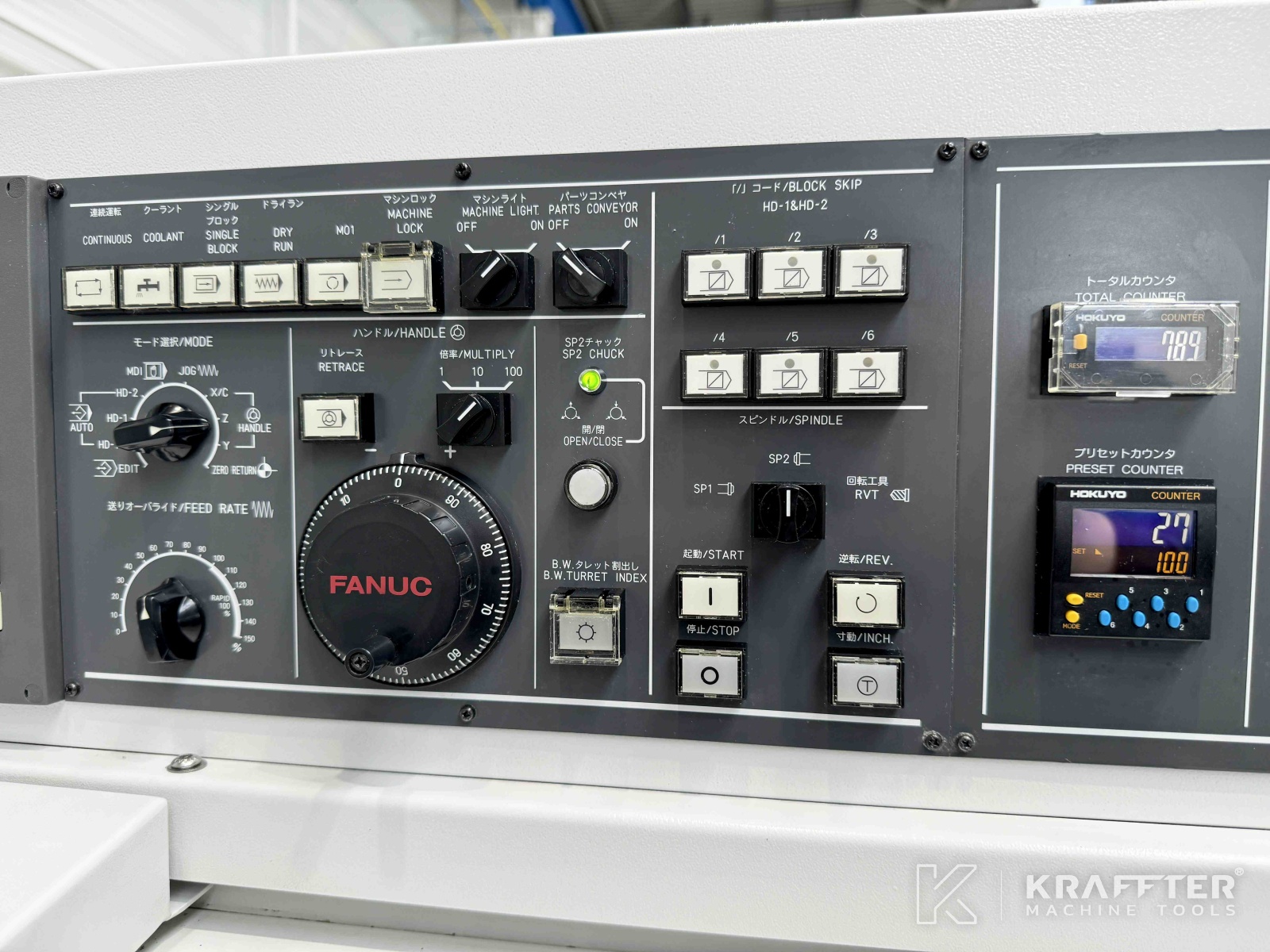

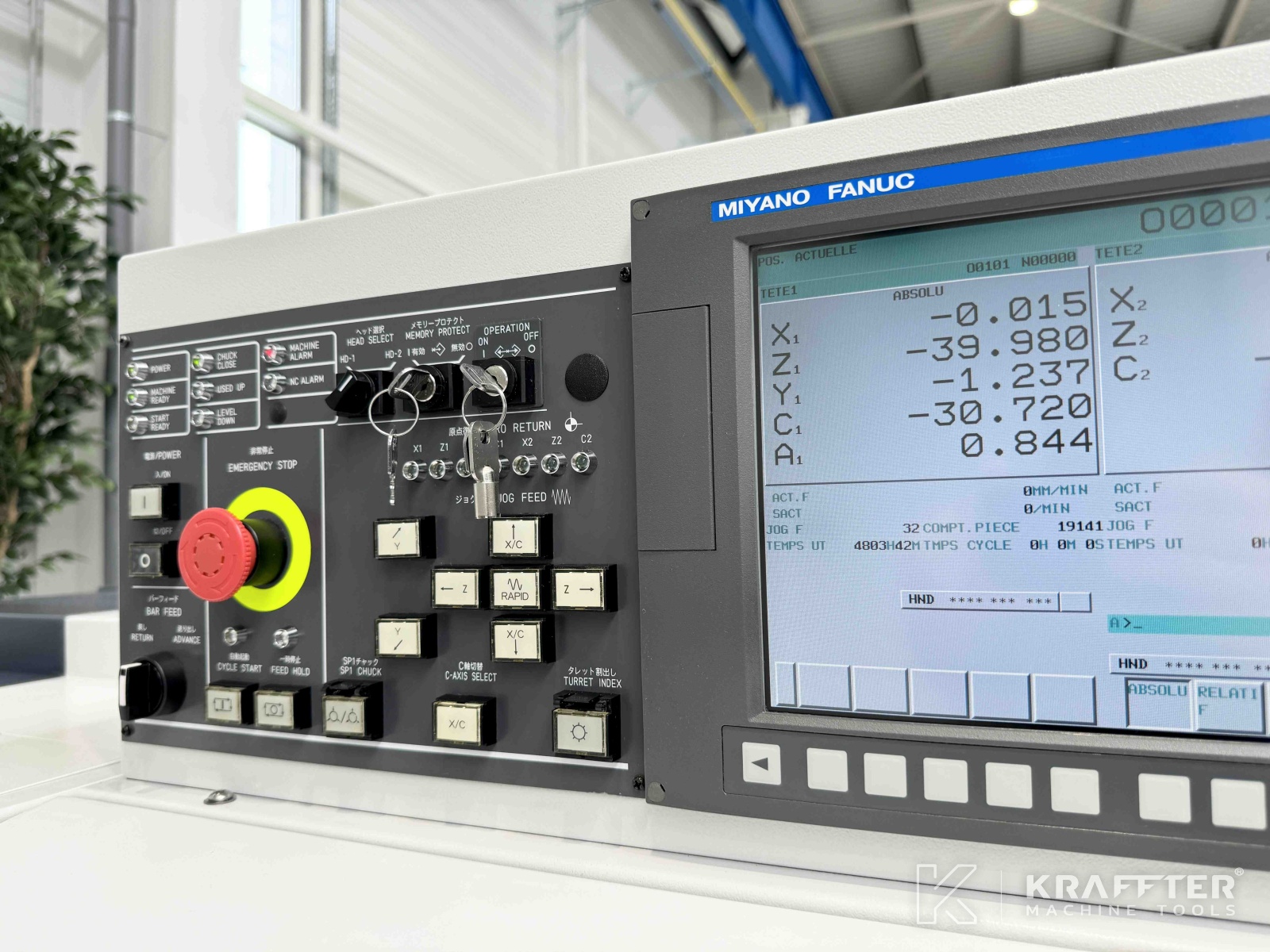

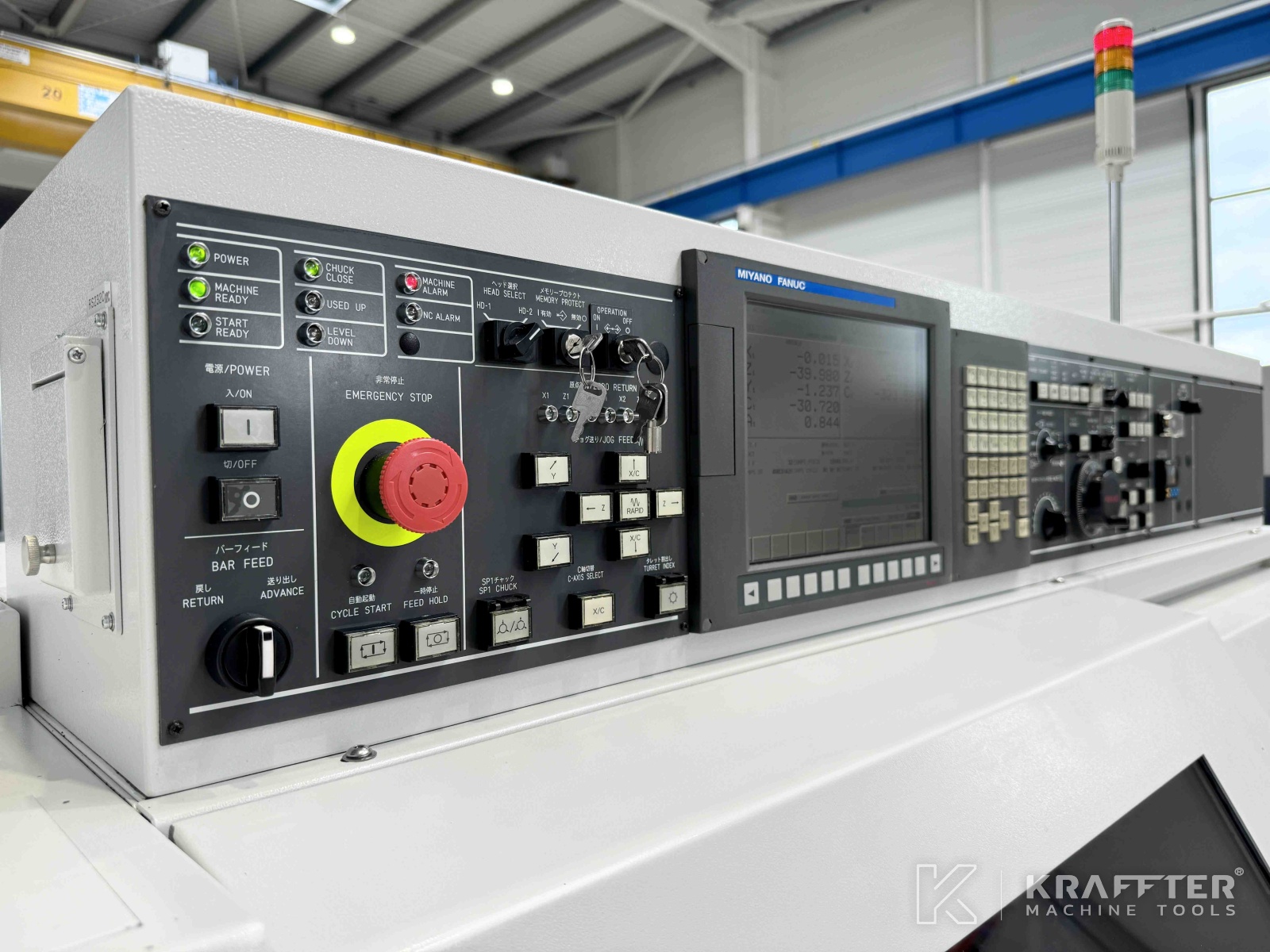

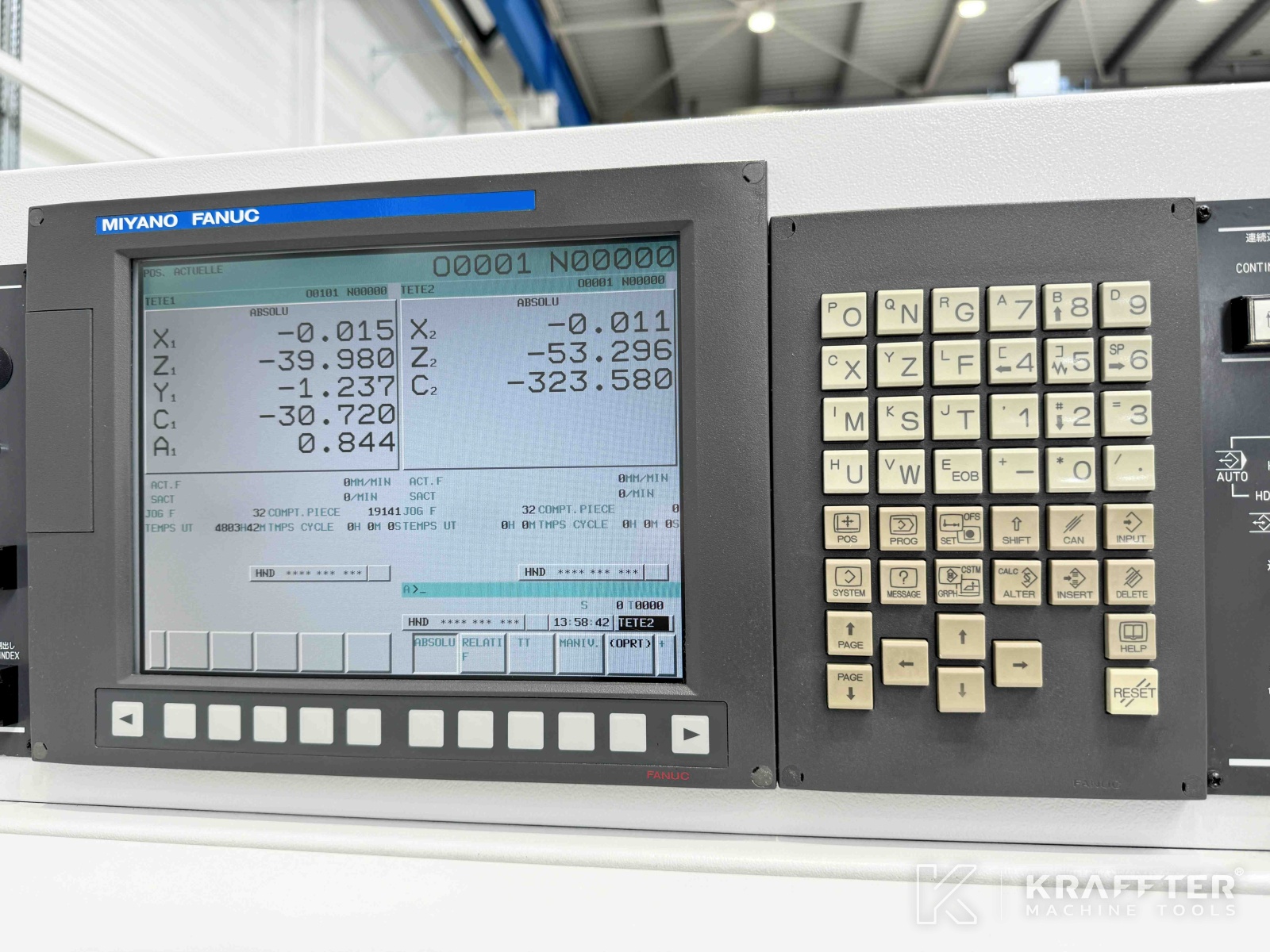

Tipo di CN
Fanuc 0i-TB
Numero di assi
7
Diametro massimo di tornitura
42 [mm]
Lunghezza massima lavorabile
100 [mm]
Corsa dell'asse Z1
246 [mm]
Corsa dell'asse X1
165 [mm]
Stroke Y1 axis
+/- 40 [mm]
Corsa dell'asse Z2
525 [mm]
Corsa dell'asse X2
70 [mm]
Velocità di avanzamento rapido dell'asse X
18000 [mm/min]
Velocità di avanzamento rapido dell'asse Z
20000 [mm/min]
Velocità di avanzamento rapido dell'asse Y
12000 [mm/min]
Diametro passaggio mandrino
43 [mm]
Velocità minima mandrino
60 [giri/min]
Massima velocità mandrino
6000 [giri/min]
Precisione di indicizzazione dell'asse C
0.02 [°]
Potenza del mandrino
11 [kW]

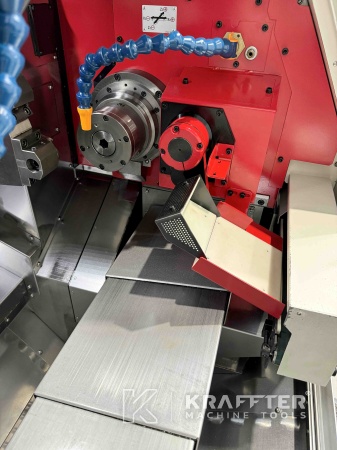

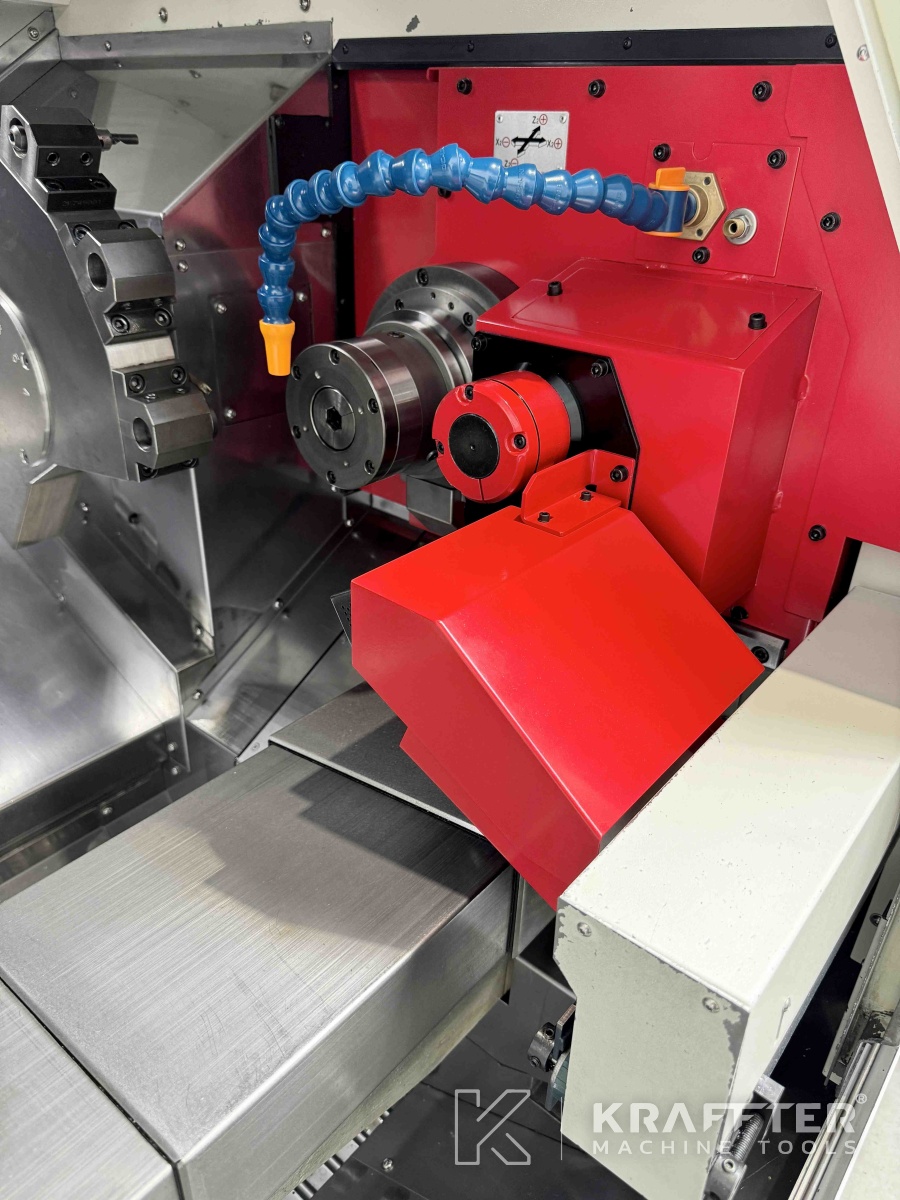

Diametro passaggio contromandrino
36 [mm]
Velocità minima contromandrino
67 [giri/min]
Velocità massima contromandrino
7000 [giri/min]
Precisione di indicizzazione dell'asse C del contromandrino
0.02 [°]
Potenza del contromandrino
5.5 [kW]
Sezione massima portautensili
20 [mm]

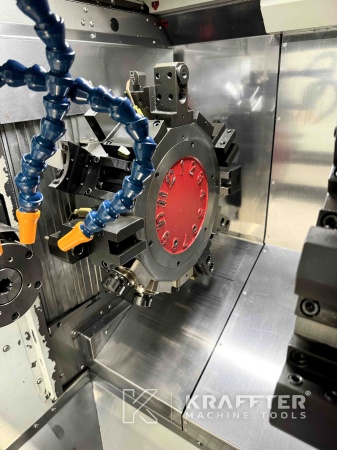

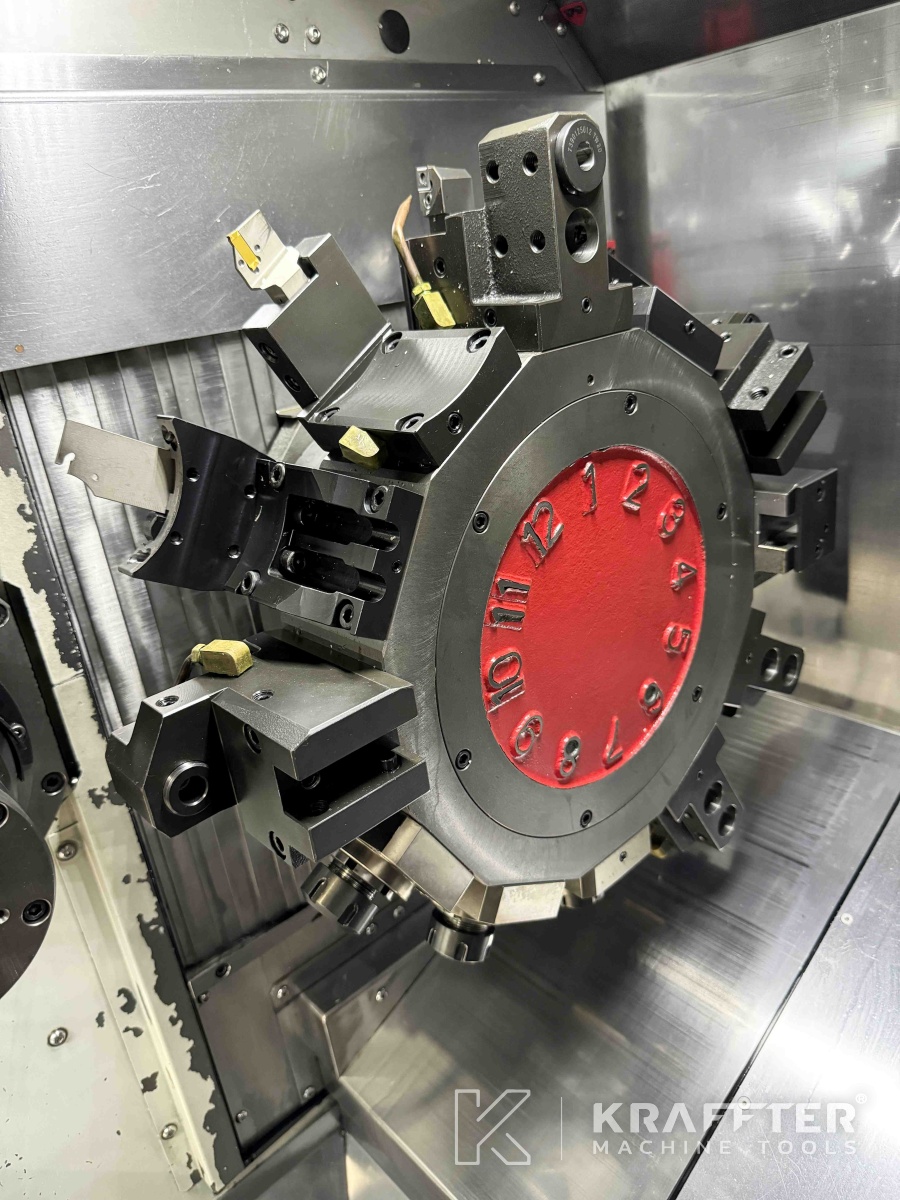

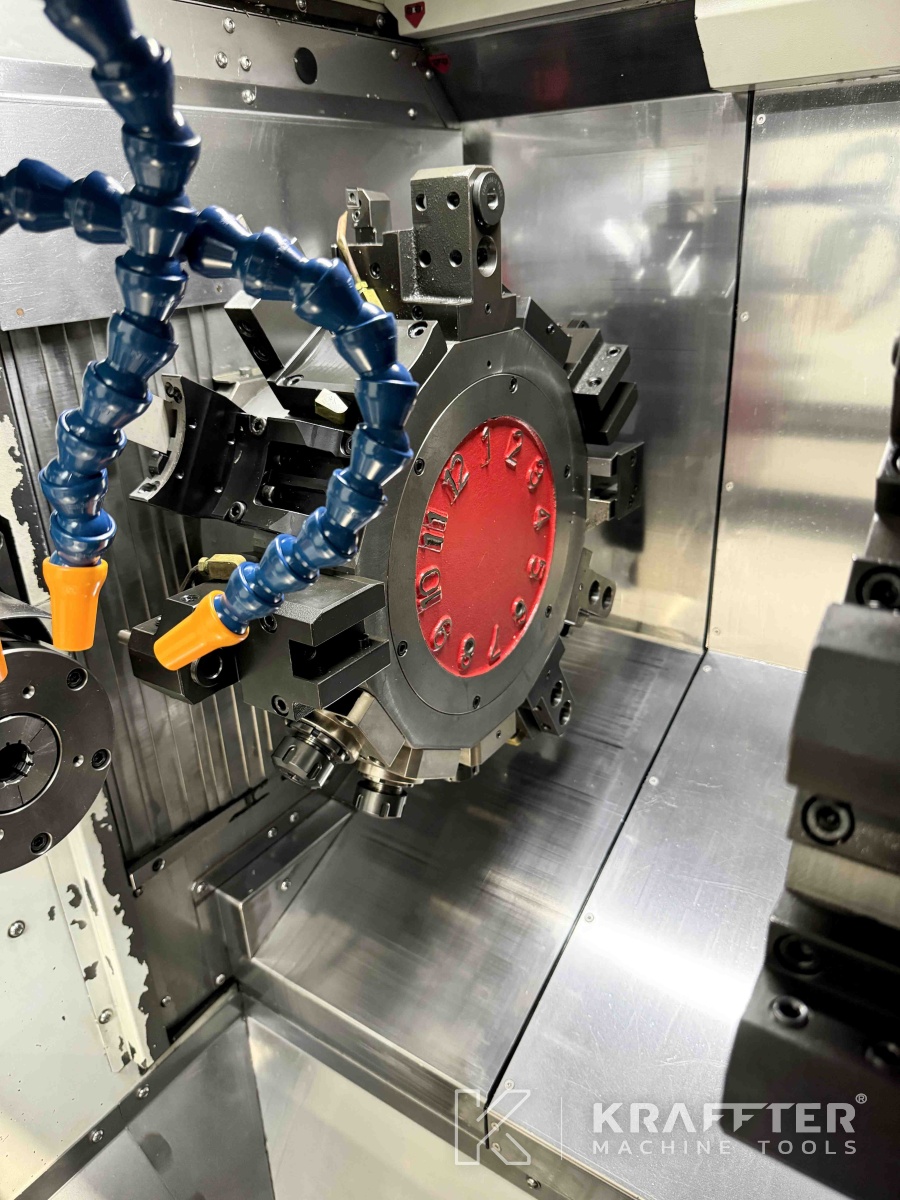

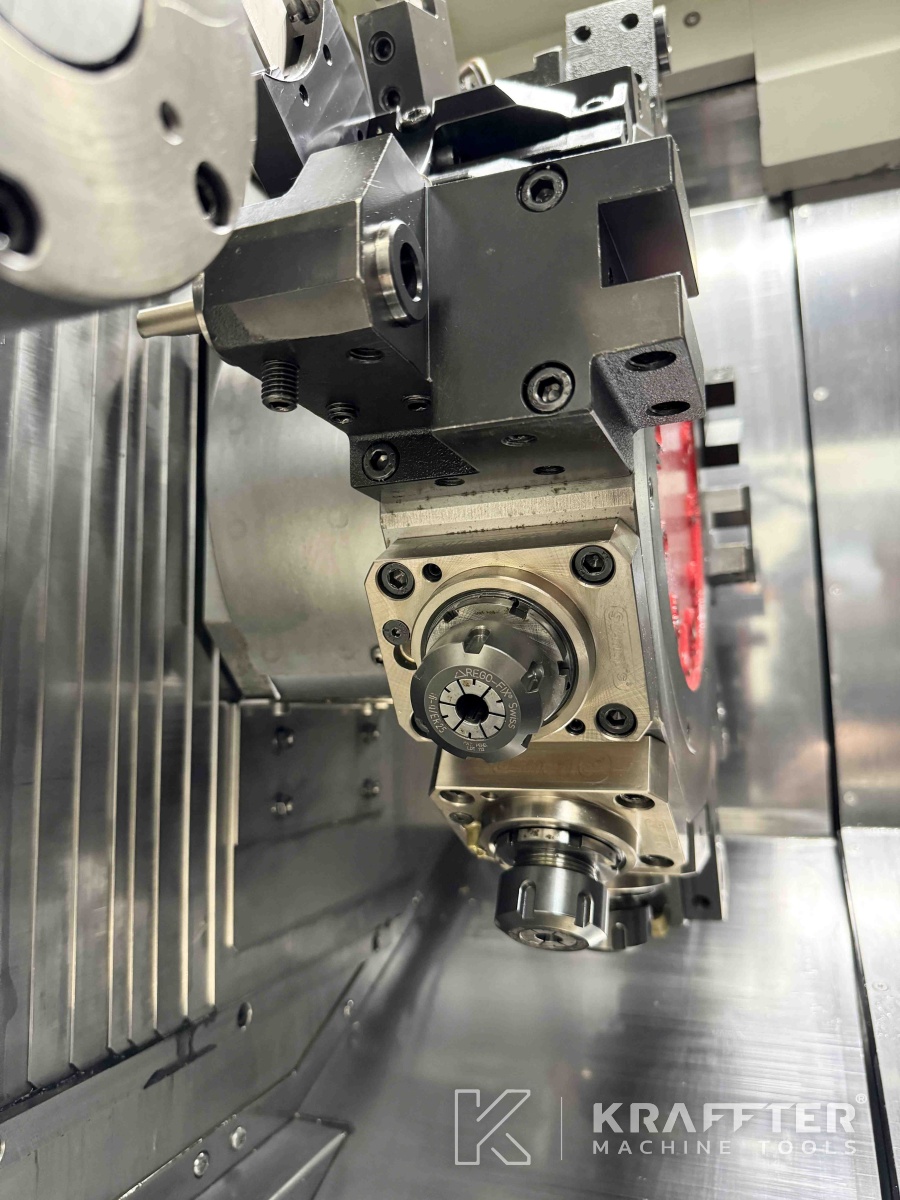

Numero di stazioni motorizzate - Torretta 1
12
Velocità massima utensili rotanti - Torretta 1
4000 [giri/min]
Tempo di indicizzazione - Torretta 1
0.25 [s/pos]
Numero di stazioni - Torretta 2
6
Tempo di indicizzazione - Torretta 2
0.20 [s/pos]
Live tools power
2.5 [kW]
Capacità del vassoio di irrigazione
300 [l]
Potenza installata
31 [kVA]
Tensione di alimentazione
400 [V]
Porta RS232
Sì
Numero di ore sotto tensione
19802 [h]
Peso
5500 [Kg]
L'attrezzatura è conforme alle norme di sicurezza CE
Sì
Ulteriori informazioni
Cutting capacity (upper turret rotating tools):
Drilling: Ø13 [mm]
Tapping: M8 x 1.25
Milling: Ø12 [mm]
EQUIPMENT INCLUDED:

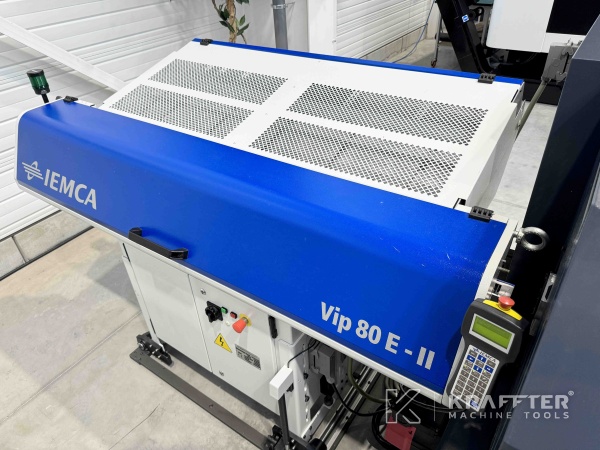

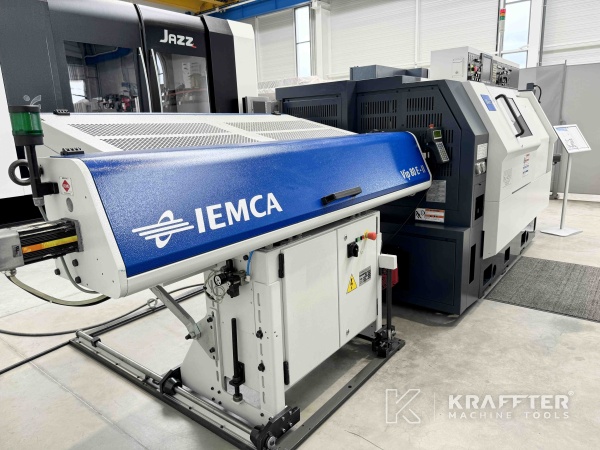

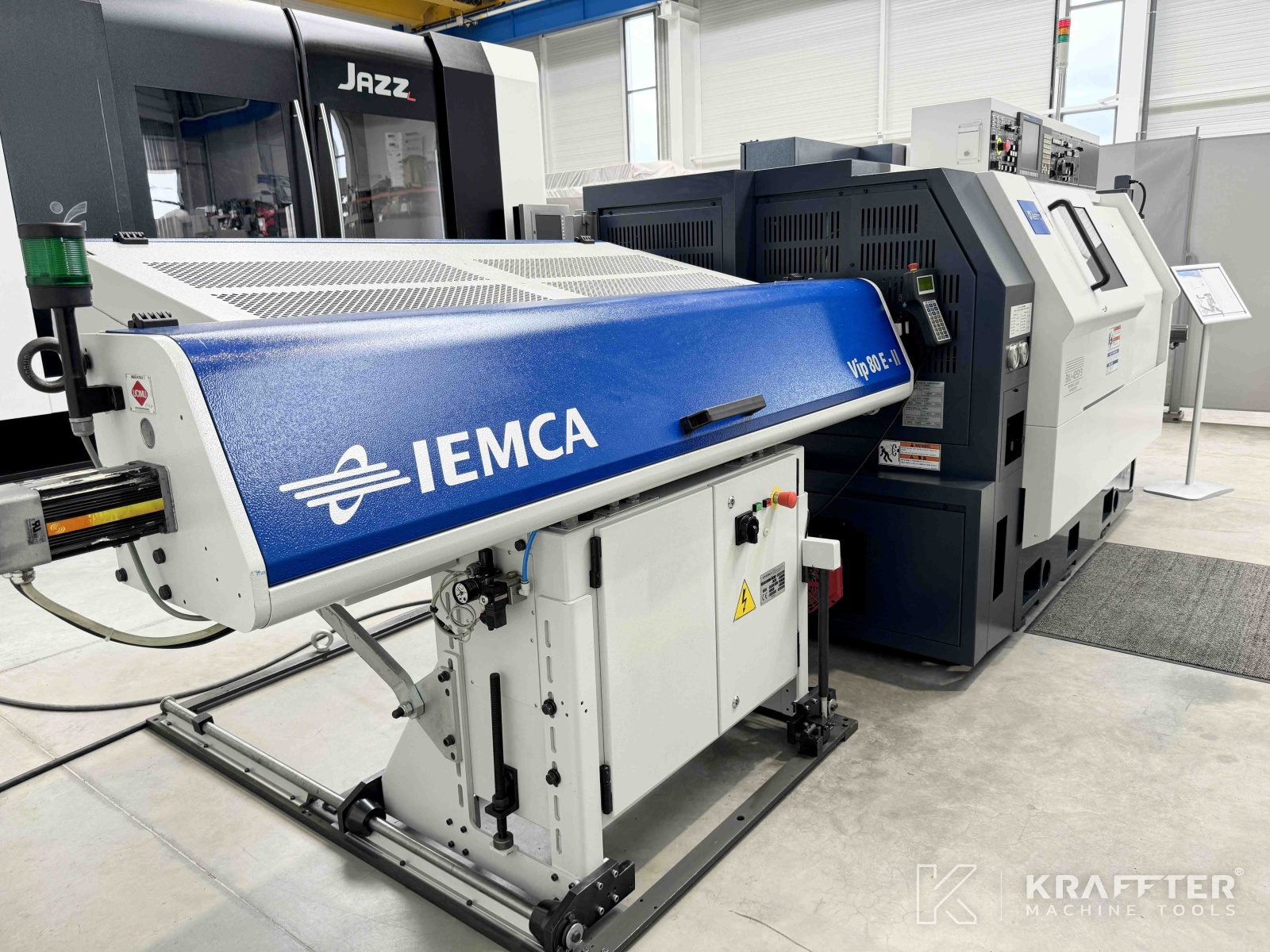

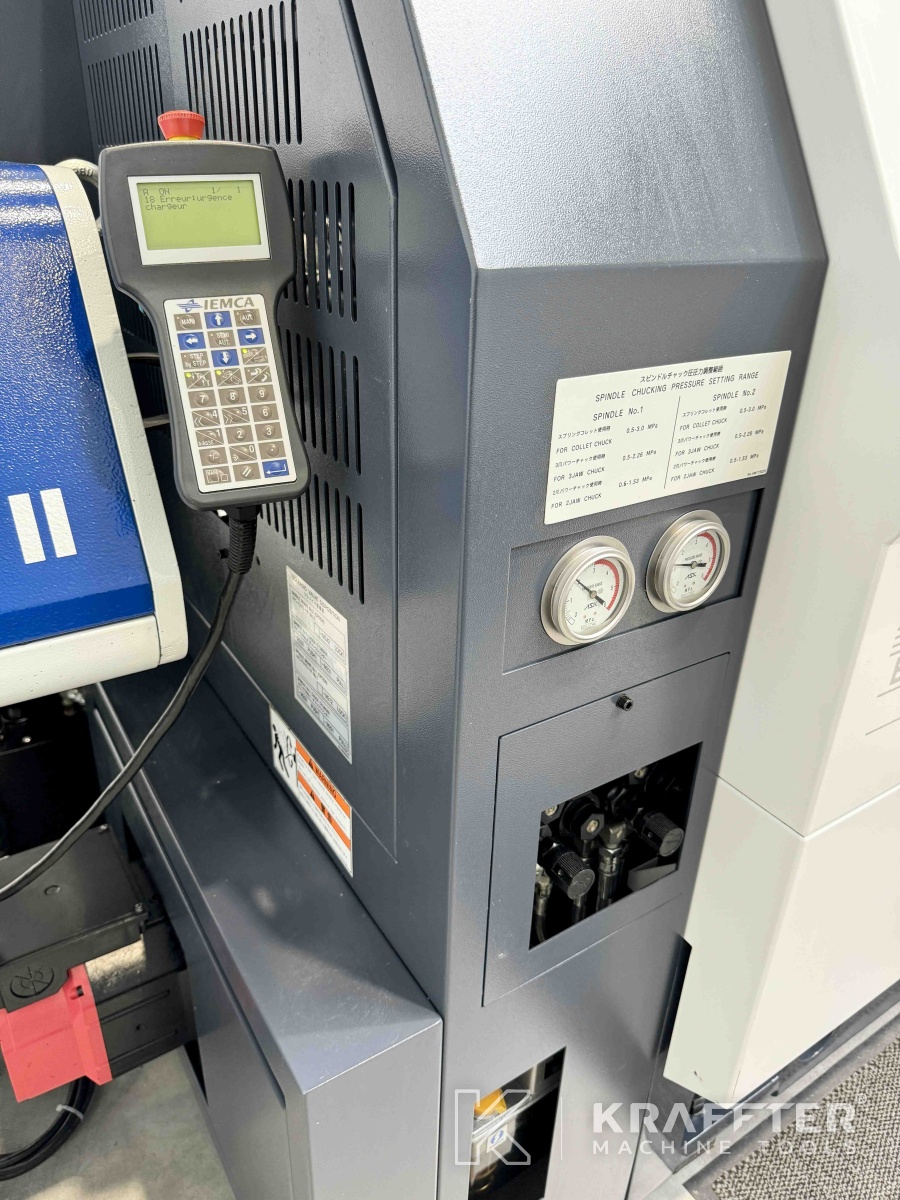

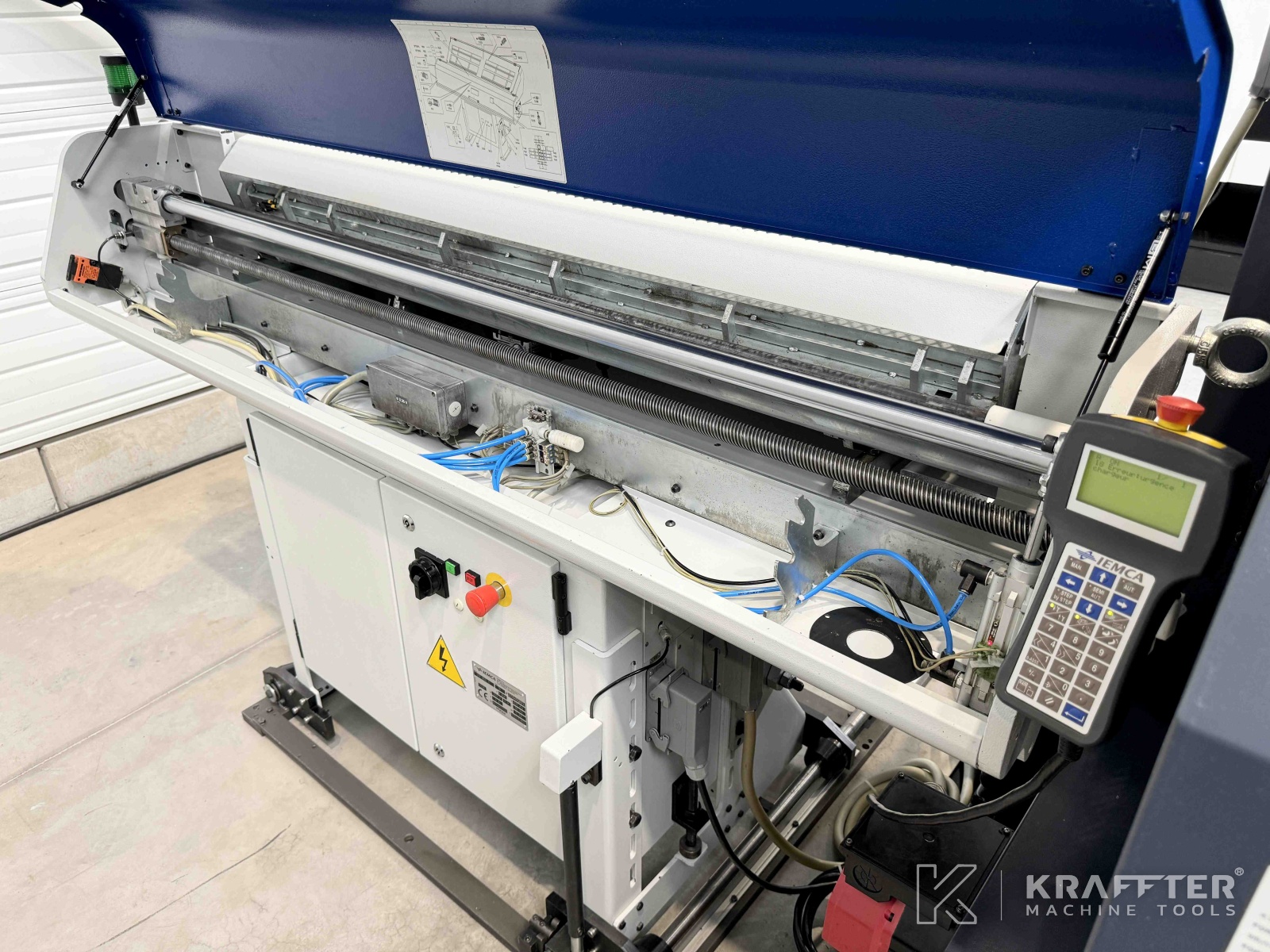

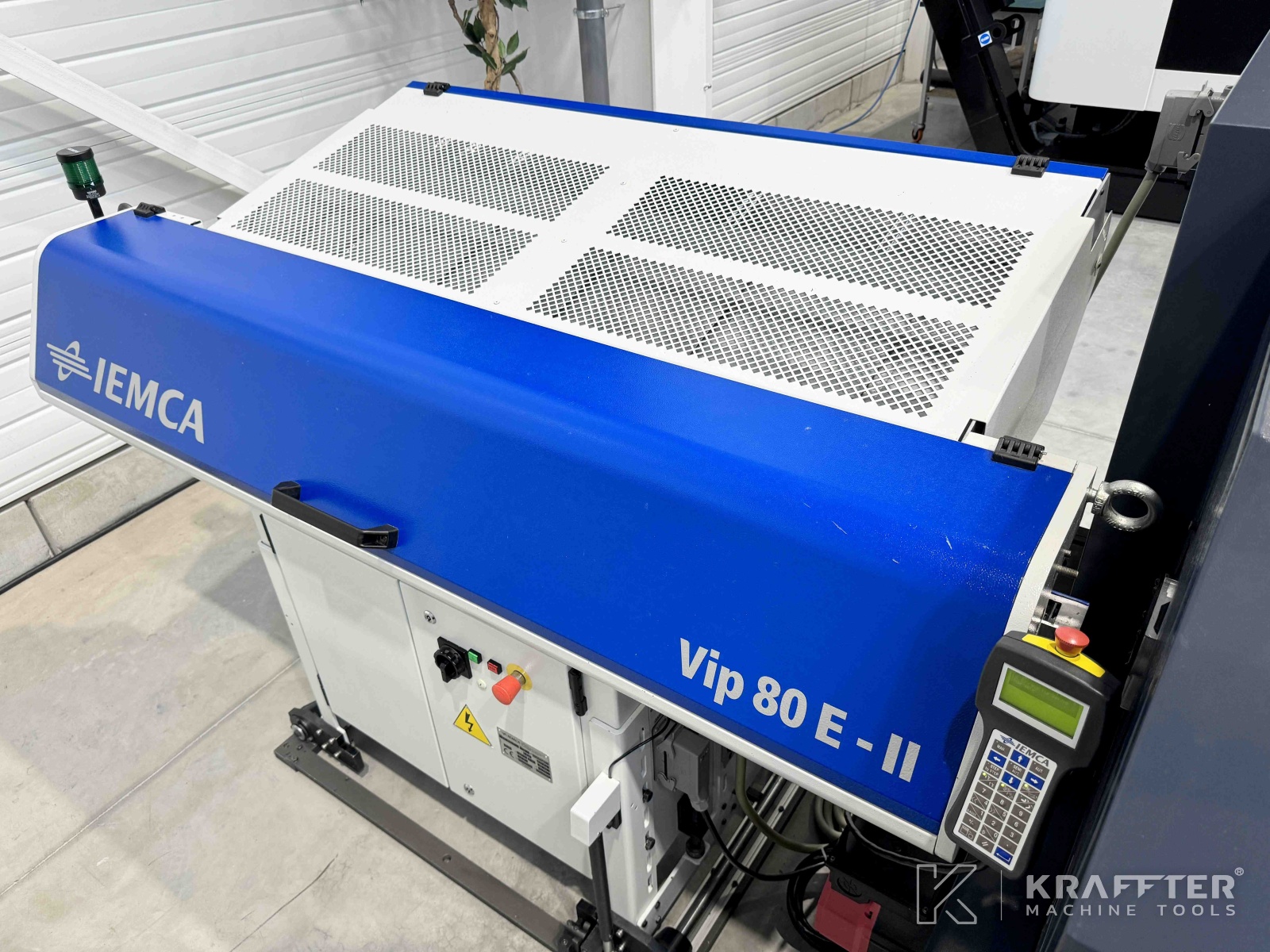

- IEMCA VIP 80E II type 16 bar feeder

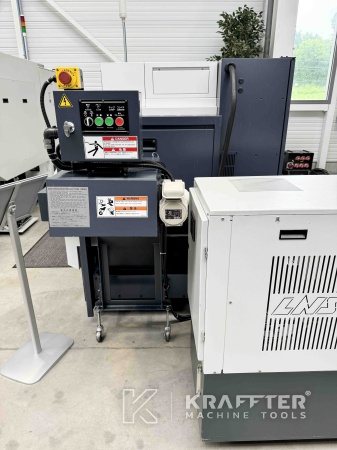

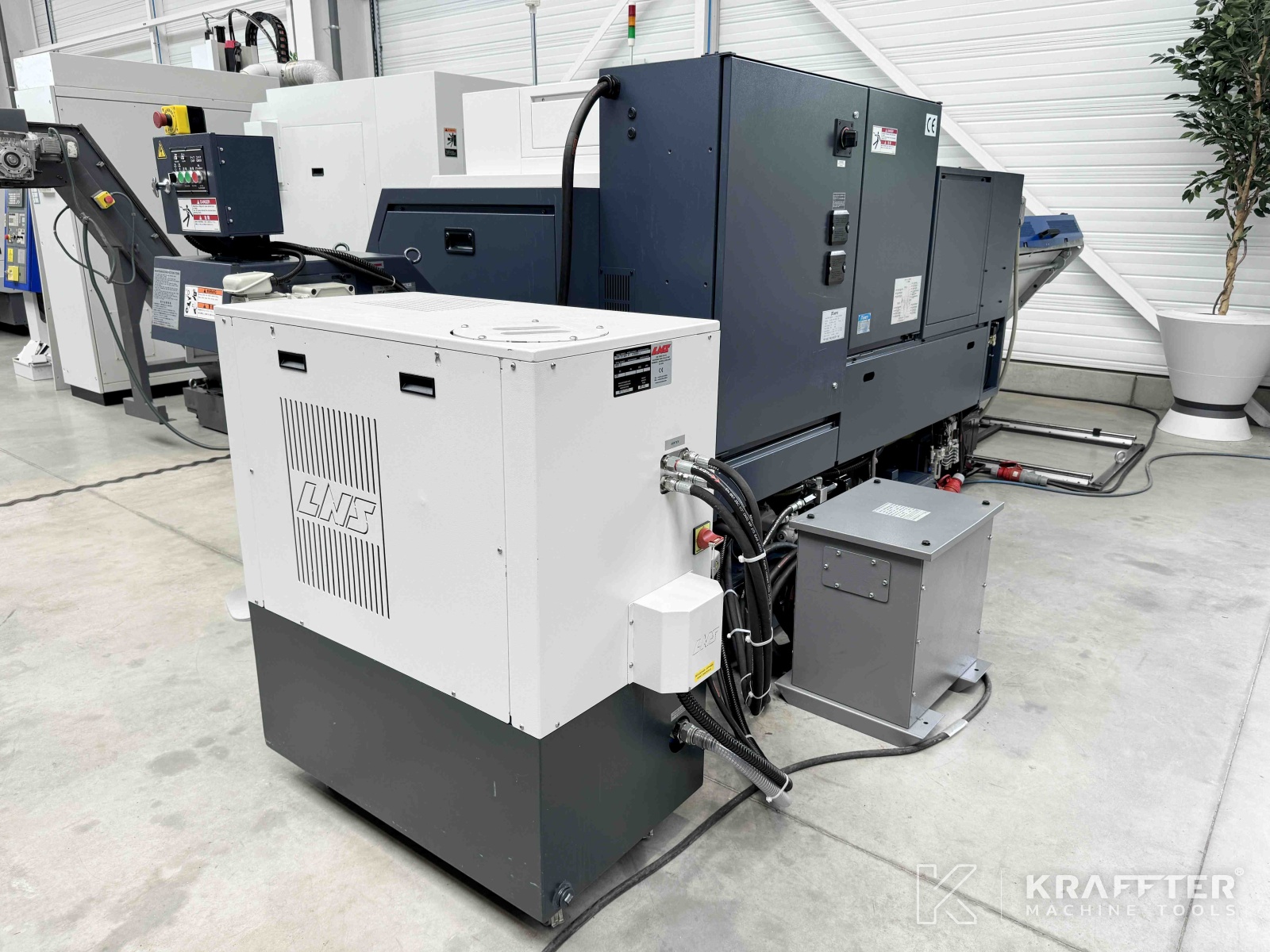

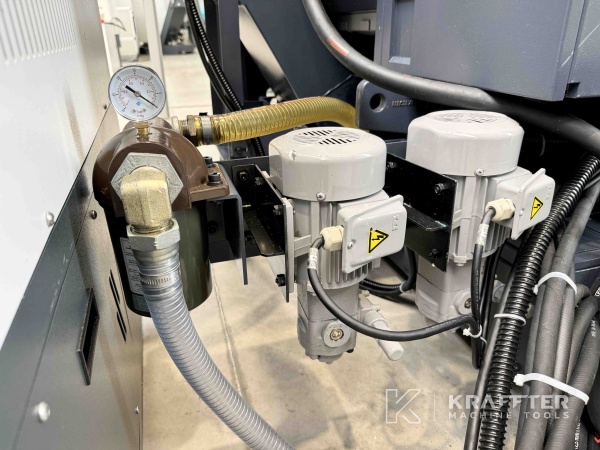

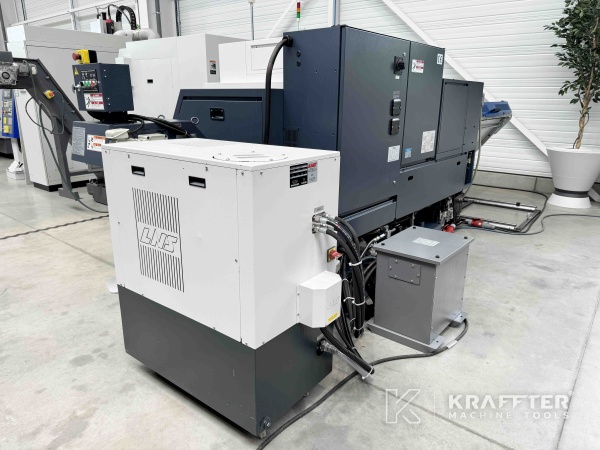

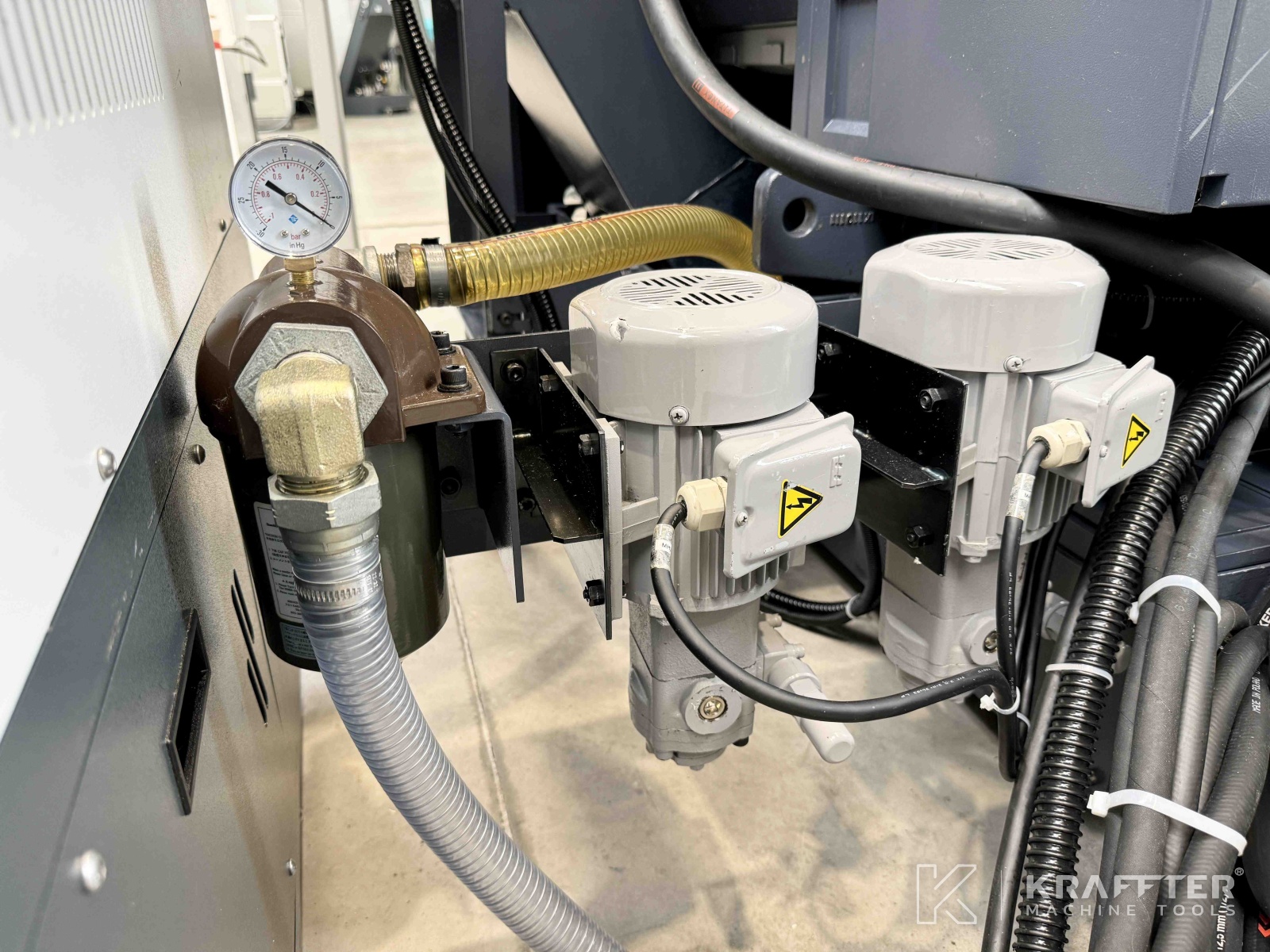

- LNS High Pressure pump type Powerstream VP (40 bars)

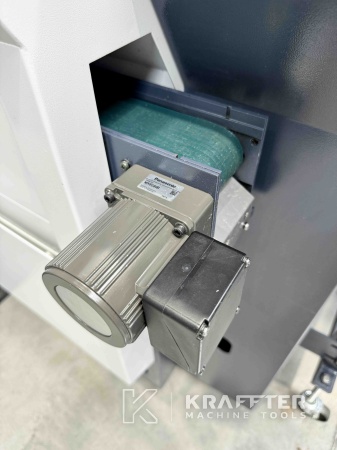

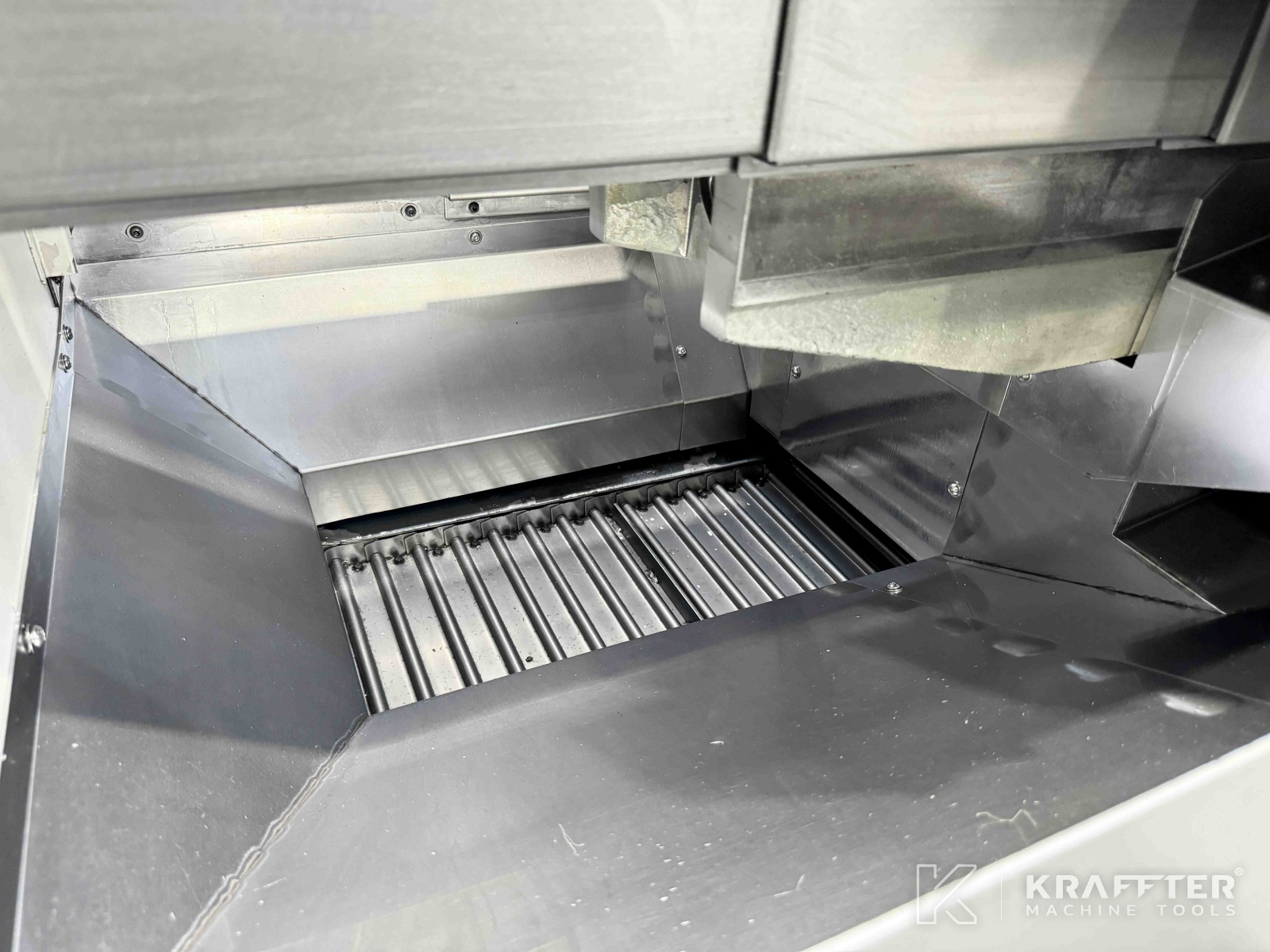

- Chip conveyor

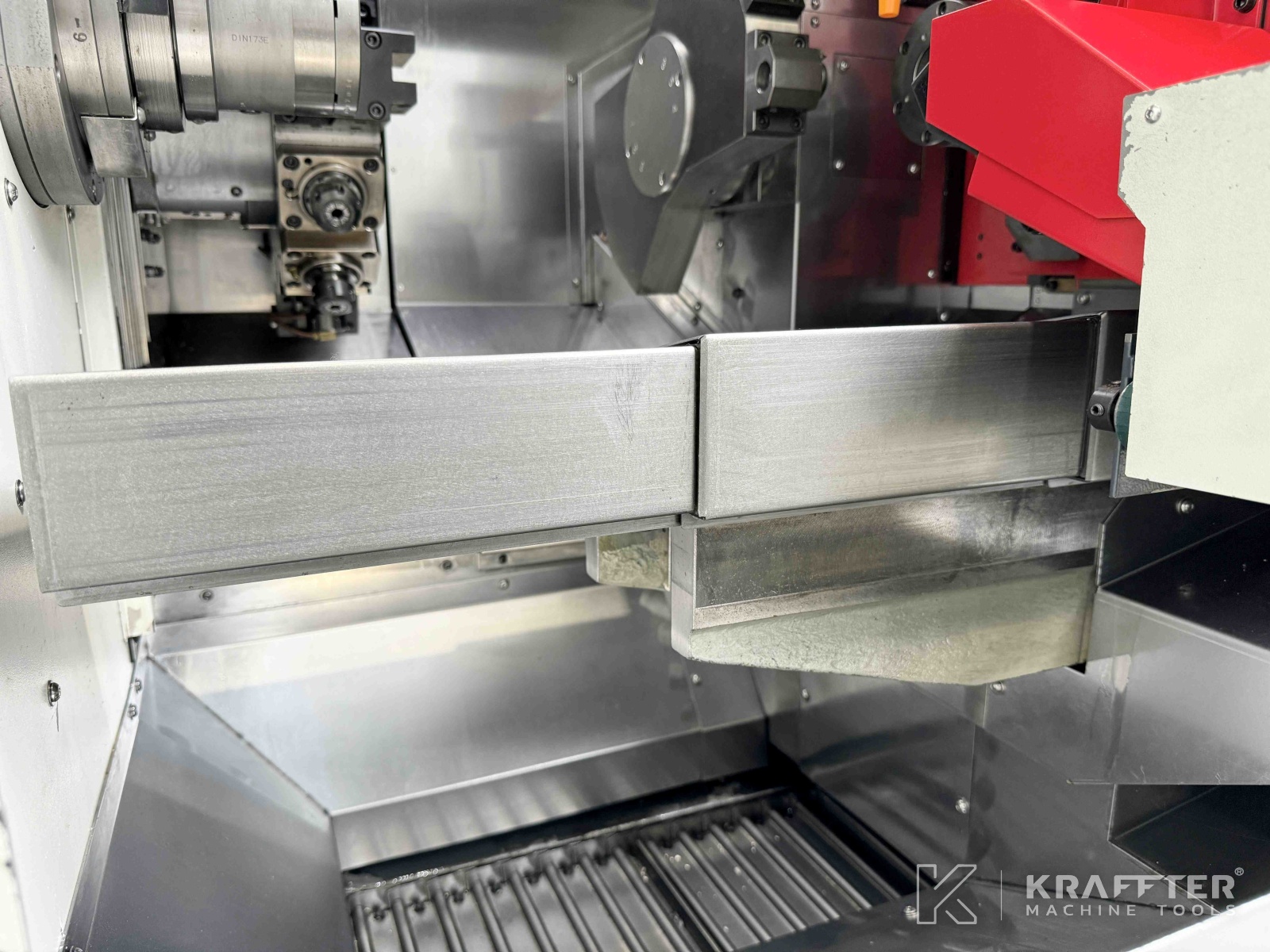

- Parts recuperator

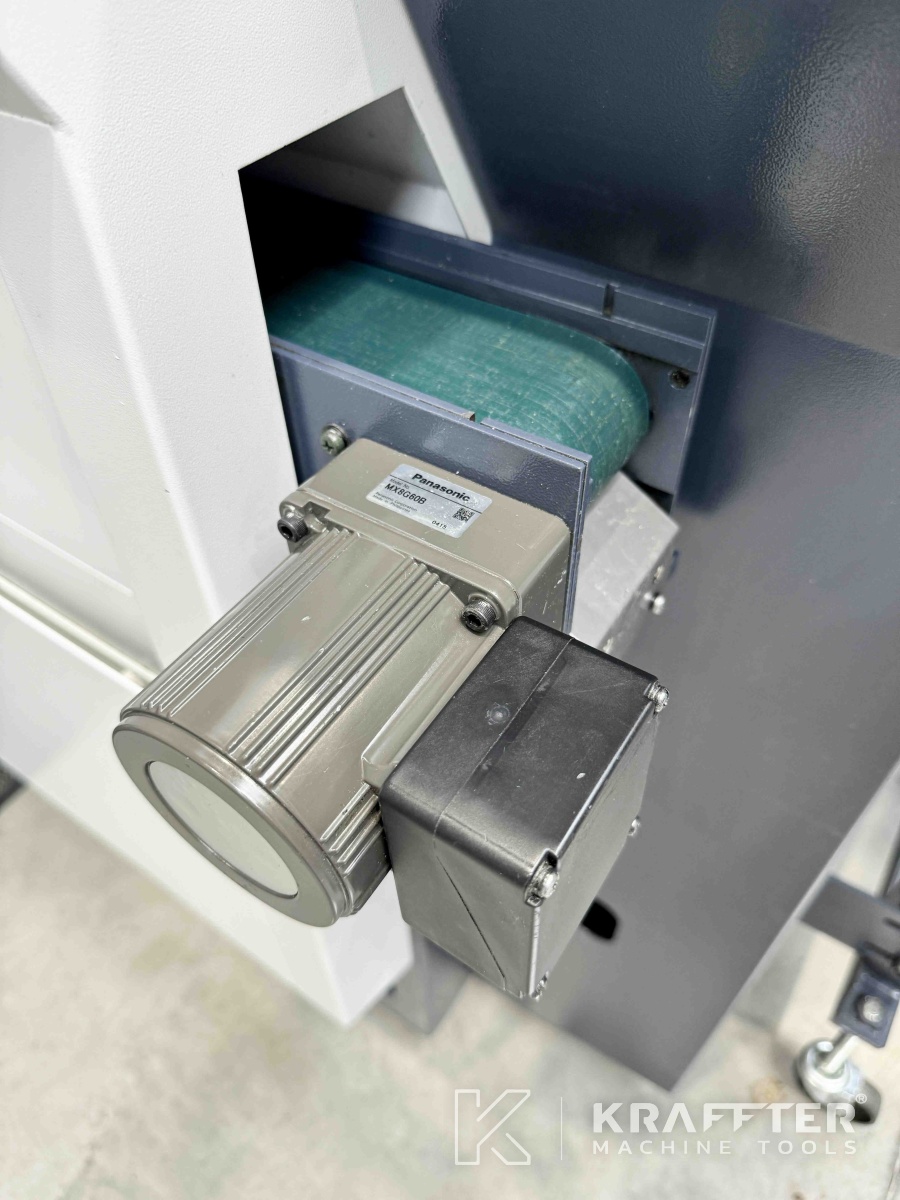

- Parts conveyor belt
- Brake: on spindle and counter-spindle
- Electrical transformer: 400 / 200 [V]
- Part ejection: in counter-spindle
- Number of axial live tool holders: 3
- Number of radial live tool holders: 3
- Number of steady tool holders (turret 1) : 14
- Number of steady tool holders (turret 2) : 3

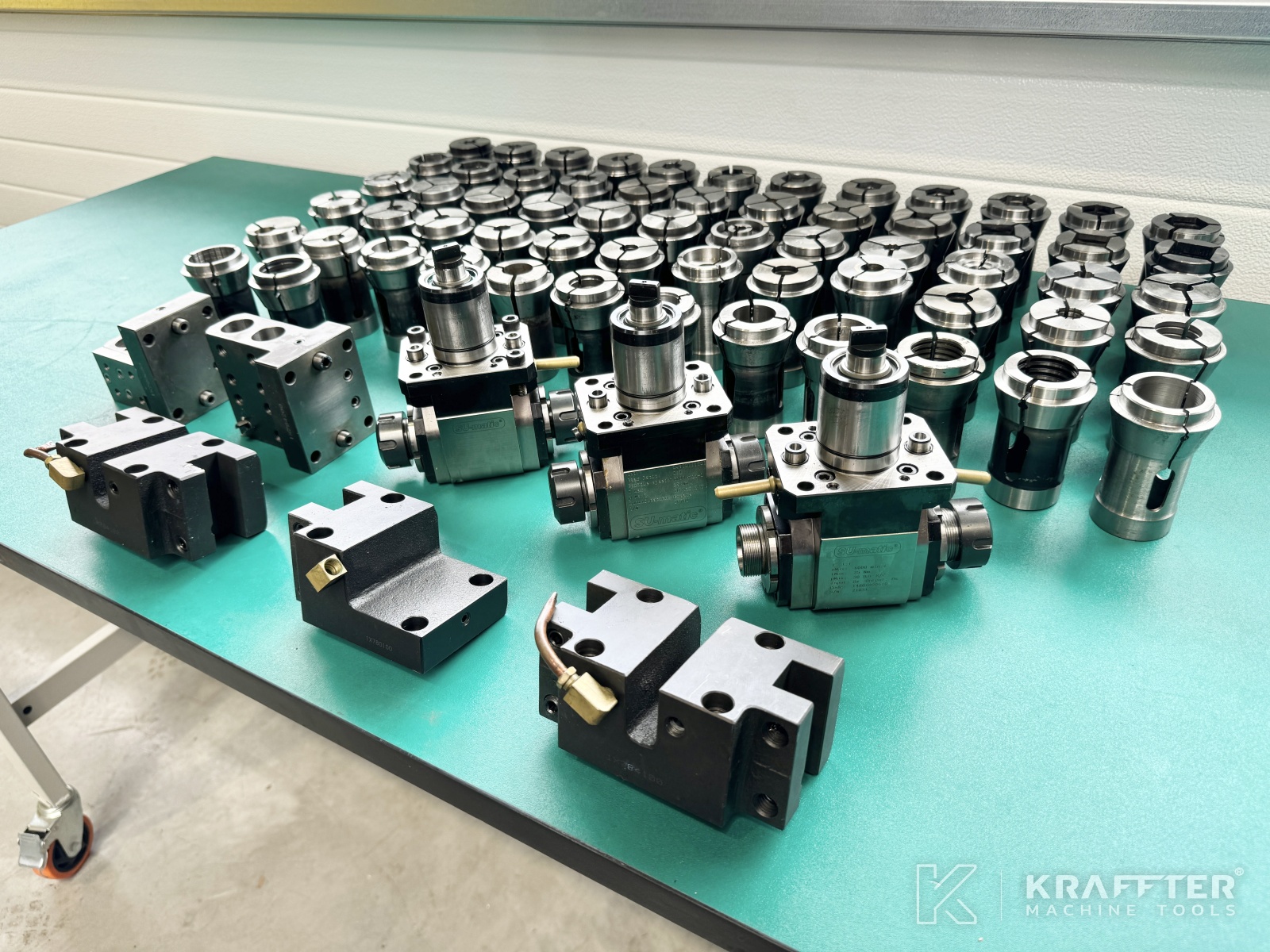

- Number of collets DIN173E: 60
- Number of DIN173E collet chucks: 2
