Venduto

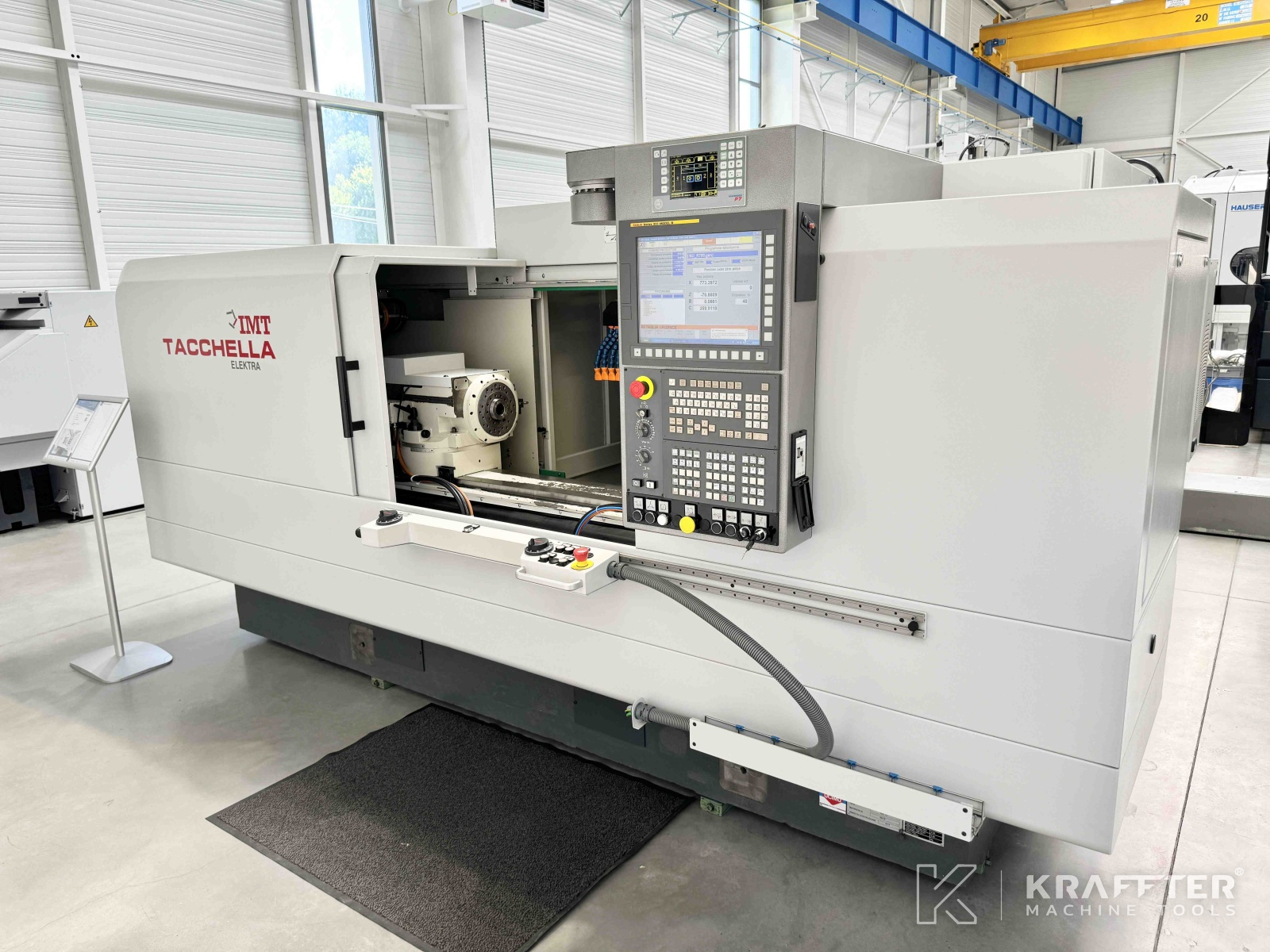

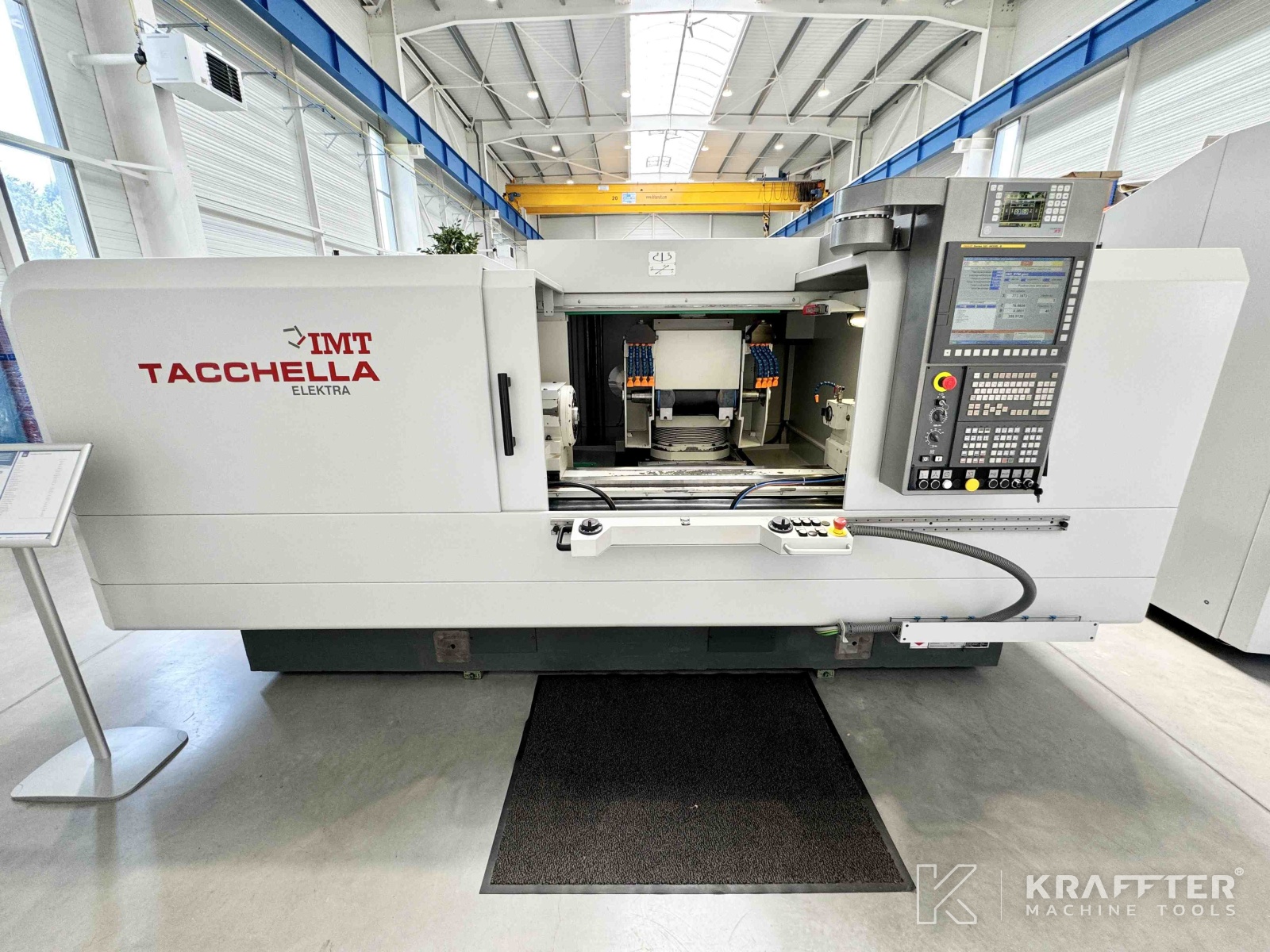

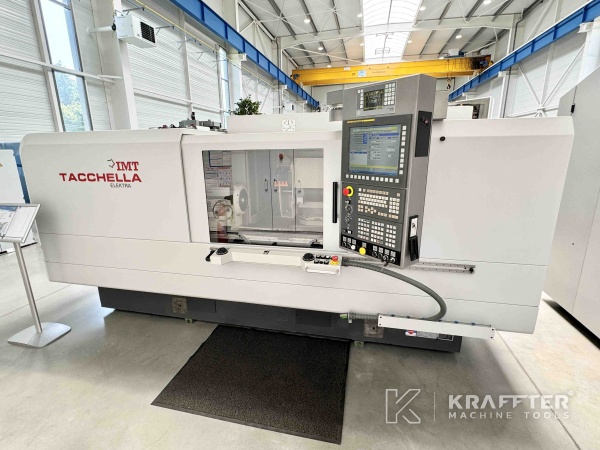

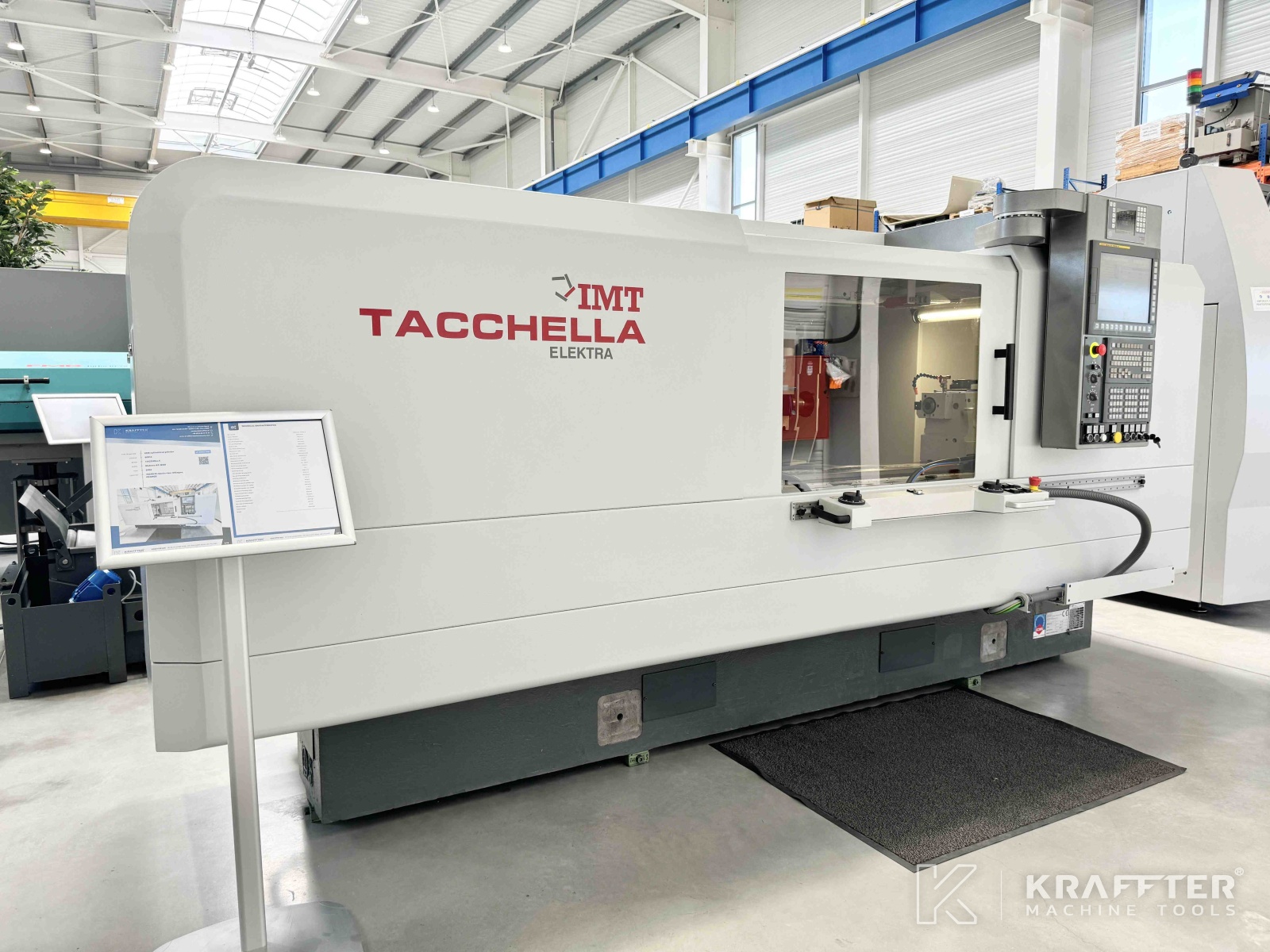

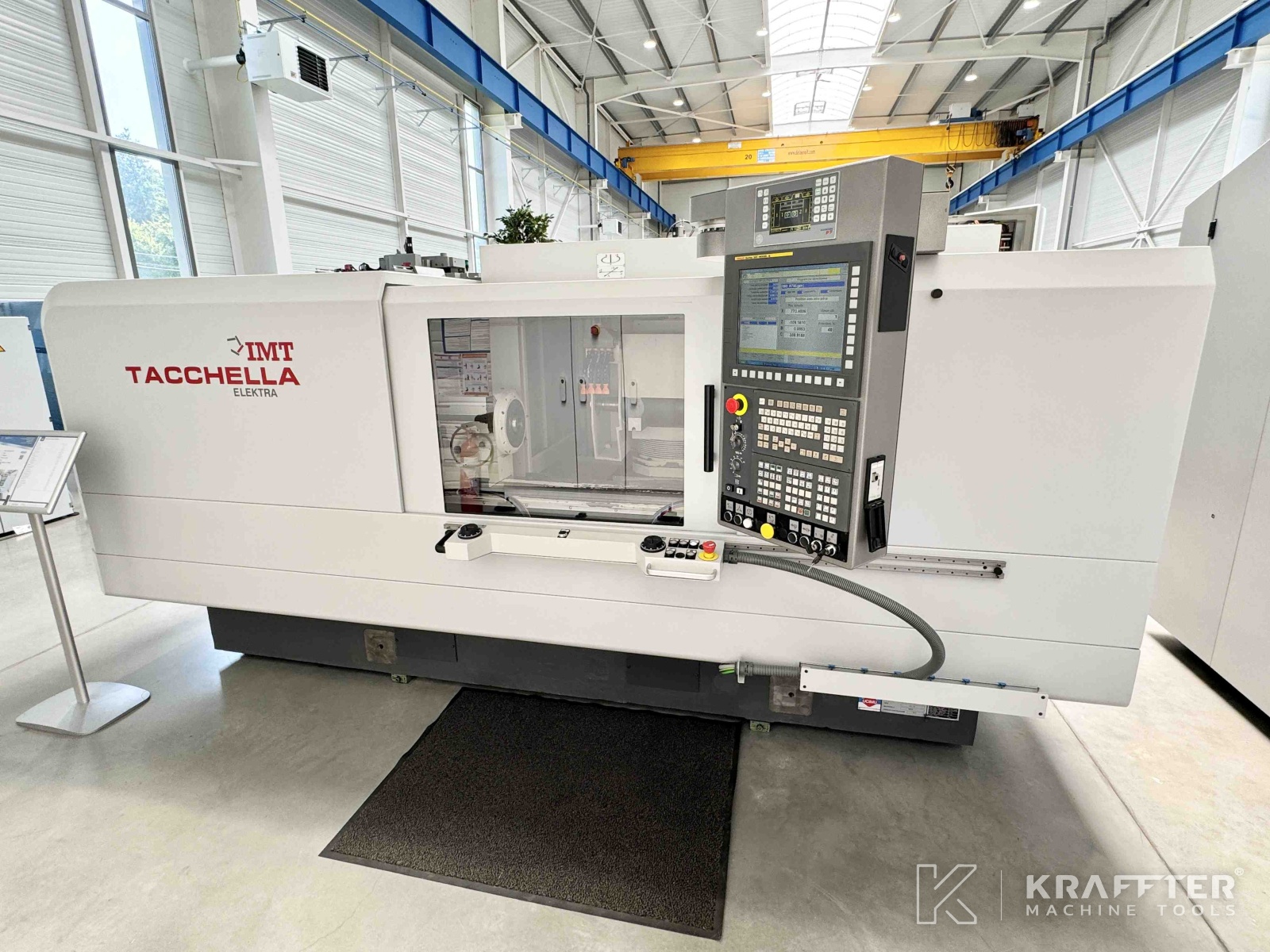

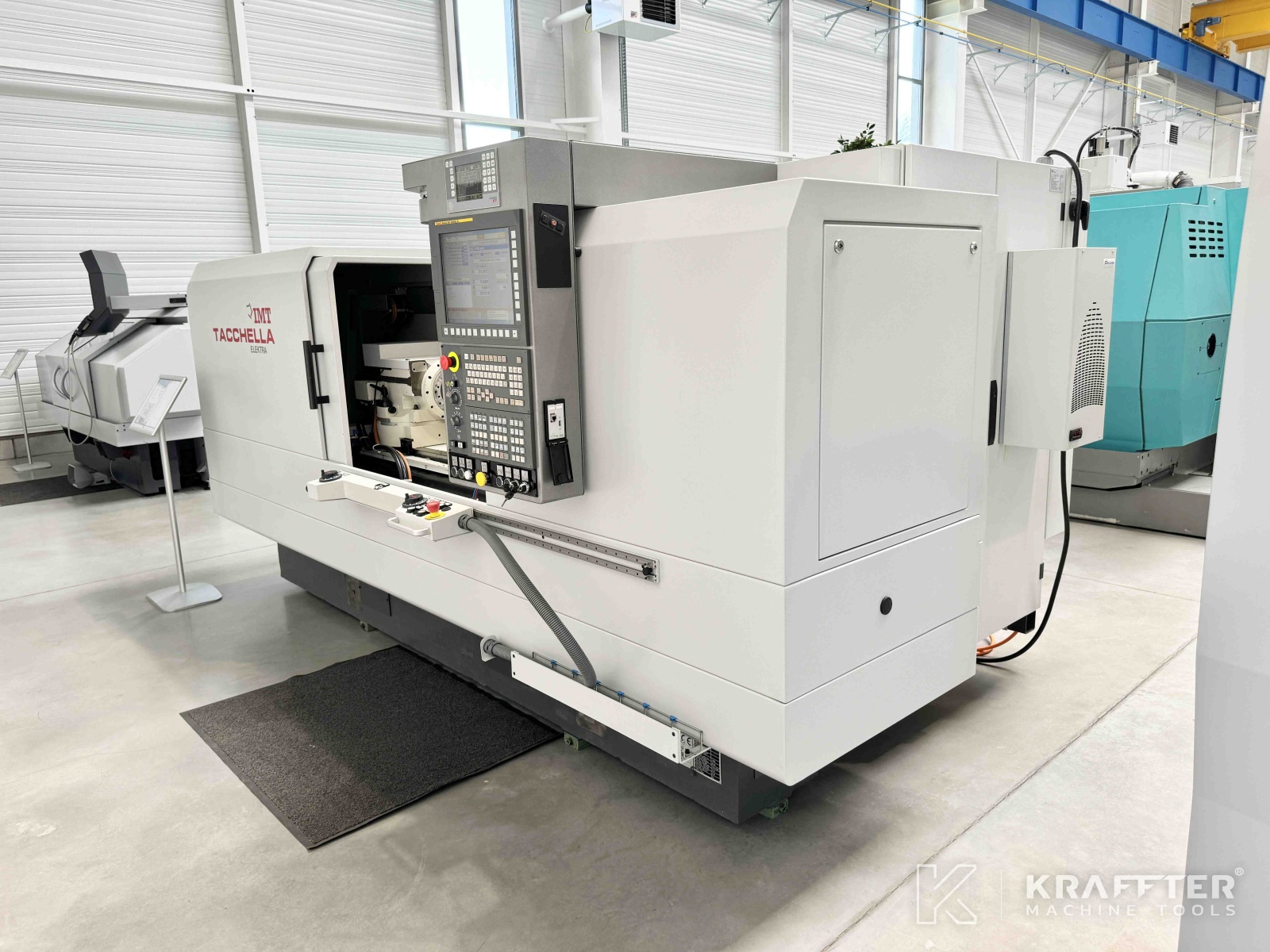

Tipo di macchina: Rettificatrice cilindrica CNC
Marca : TACCHELLA
N° de stock: 90114
Modello : Elektra UA 1200
Anno : 2014
Posizione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche

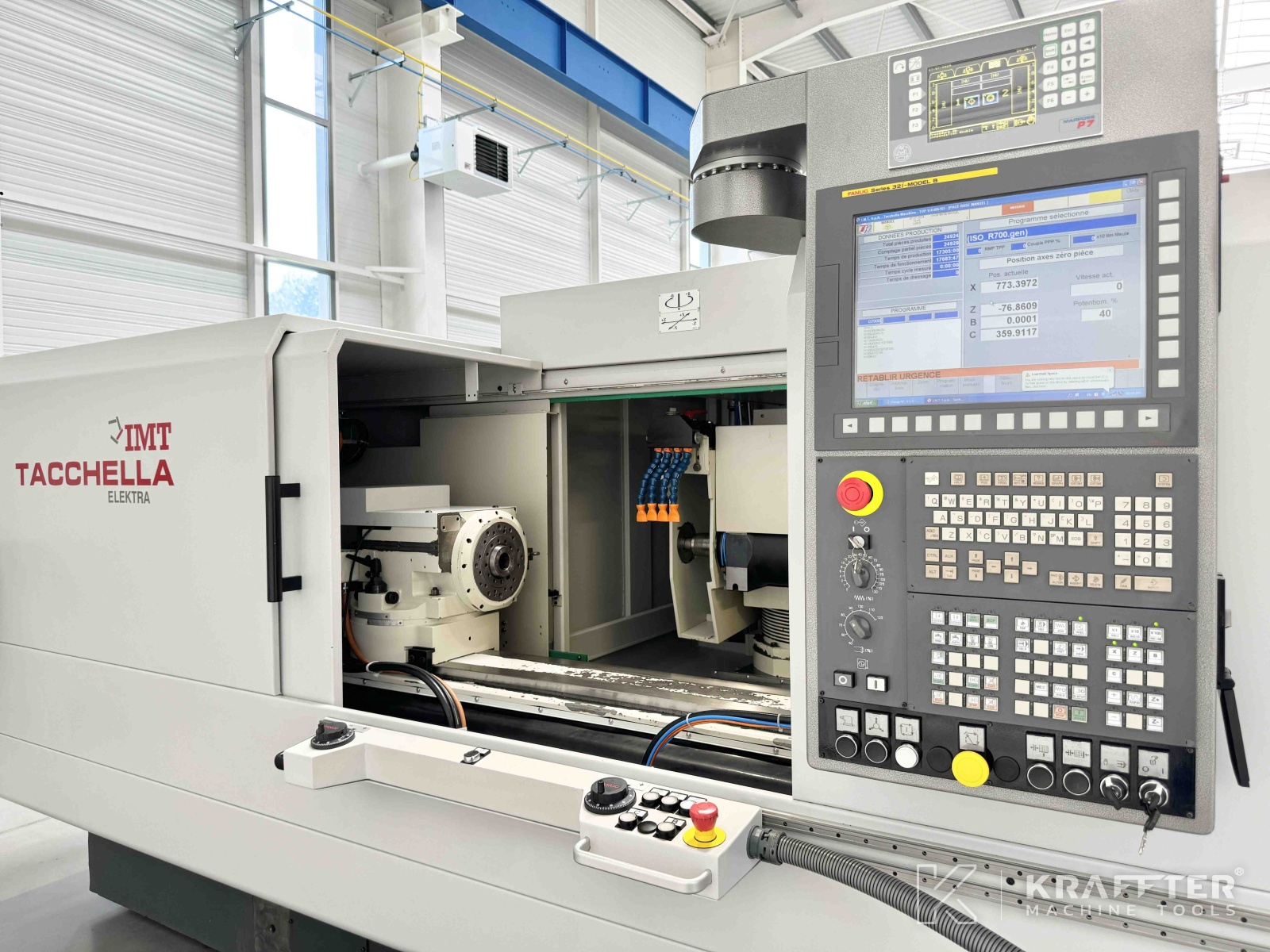

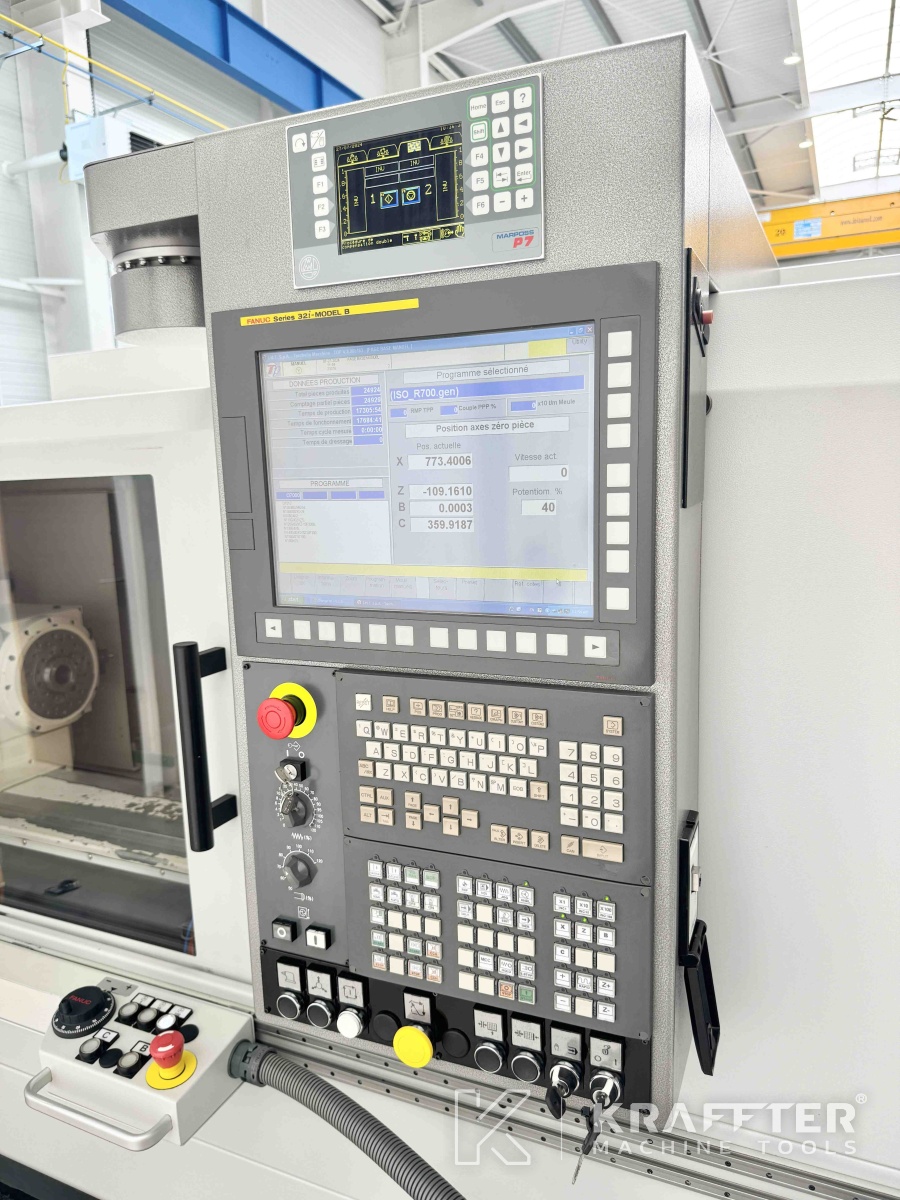

Tipo di CN
FANUC 31i - MODEL B
Distanza tra punte
1200 [mm]
Altezza delle punte
230
Diametro massimo di rettifica
455 [mm]
Lunghezza massima di rettifica
1140 [mm]
Corsa dell'asse X
400 [mm]
massima velocità Corsa dell'asse X
12000 [mm/min]
Risoluzione dell'asse X
0.0001 [mm]
Corsa dell'asse Z
1330 [mm]
Velocità massima corsa dell'asse Z
12000 [mm/min]
Risoluzione dell'asse Z
0.0001 [mm]
Orientamento del tavolo
0 / 9 [°]
Potenza del mandrino porta-mola
8.5 [kW]
Corsa angolare dell'asse B
-15 / +195 [°]
Precisione di indicizzazione dell'asse B
0.001 [°]
Asse B automatico
Sì
Diametro massimo mola
508 [mm]
Larghezza massima mola
80 [mm]
Alesaggio della mola
203.2 [mm]

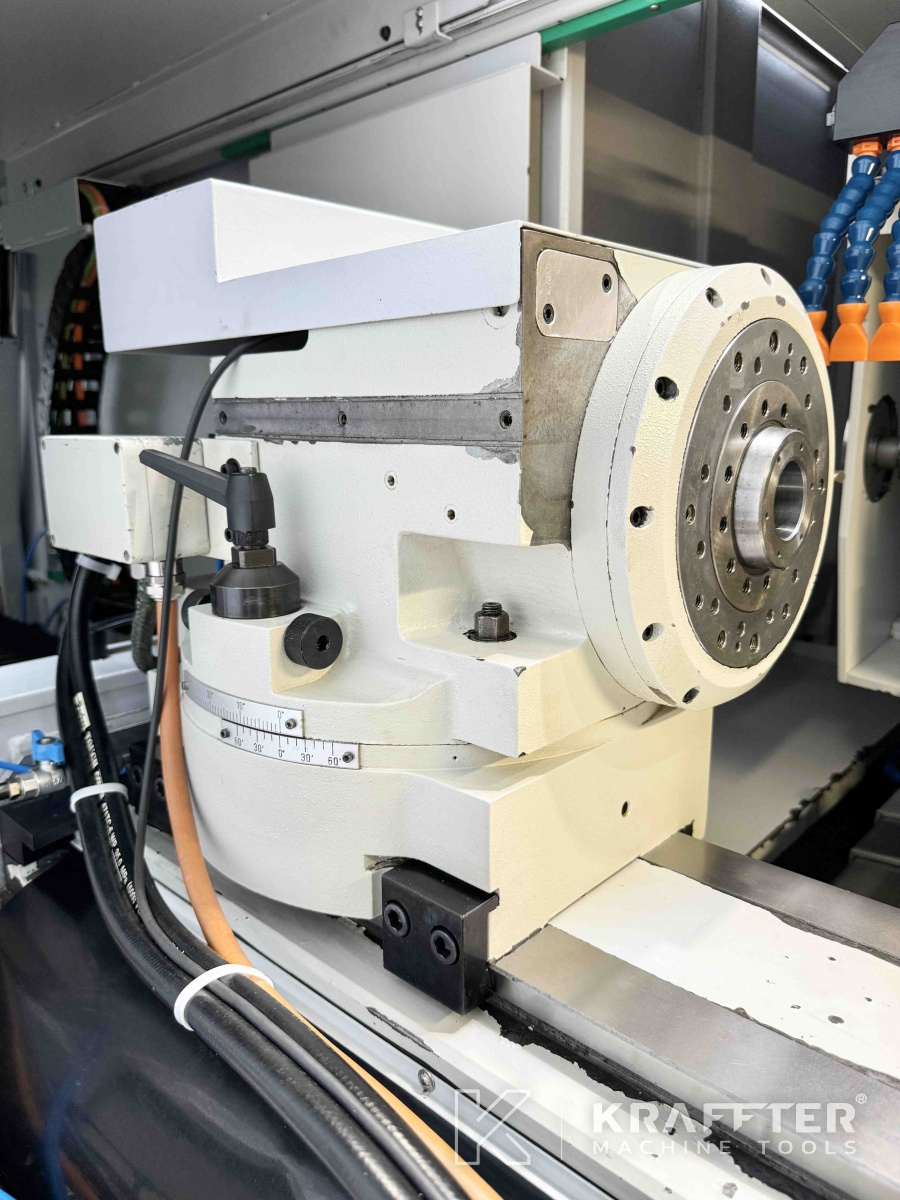

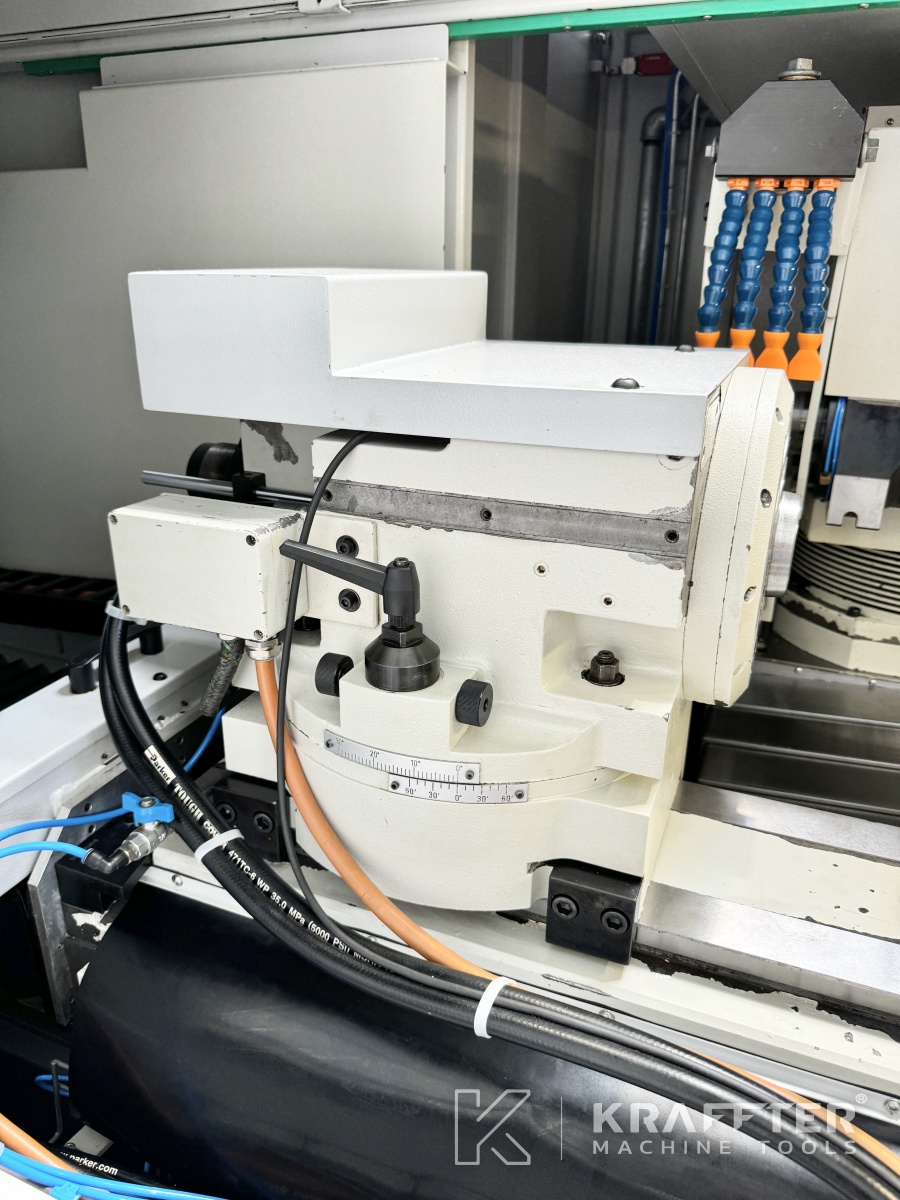

Naso del mandrino portapezzo
ASA 5
Cono interno mandrino porta-pezzo
Morse 5
Velocità minima mandrino porta pezzo
10 [giri/min]
Massima velocità mandrino portapezzo
700 [giri/min]
Angolo di rotazione della fantina portapezzo
+/- 10 [°]
Cono della contropunta
Morse 4
Corsa manicotto della contropunta
40 [mm]
Diametro guaina contropunta
60 [mm]
Regolazione fine della contropunta
+/- 100 [µm]
Peso massimo interasse ammesso
250 [Kg]
Tensione di alimentazione
400 [V]
Corrente nominale
45 [A]
Peso
7000 [Kg]
Ulteriori informazioni
EQUIPMENT INCLUDED:
x1 automatic B axis (0.001° resolution)
x1 HEIDENHAIN glass scale Z-axis
x1 HEIDENHAIN glass-scale X-axis

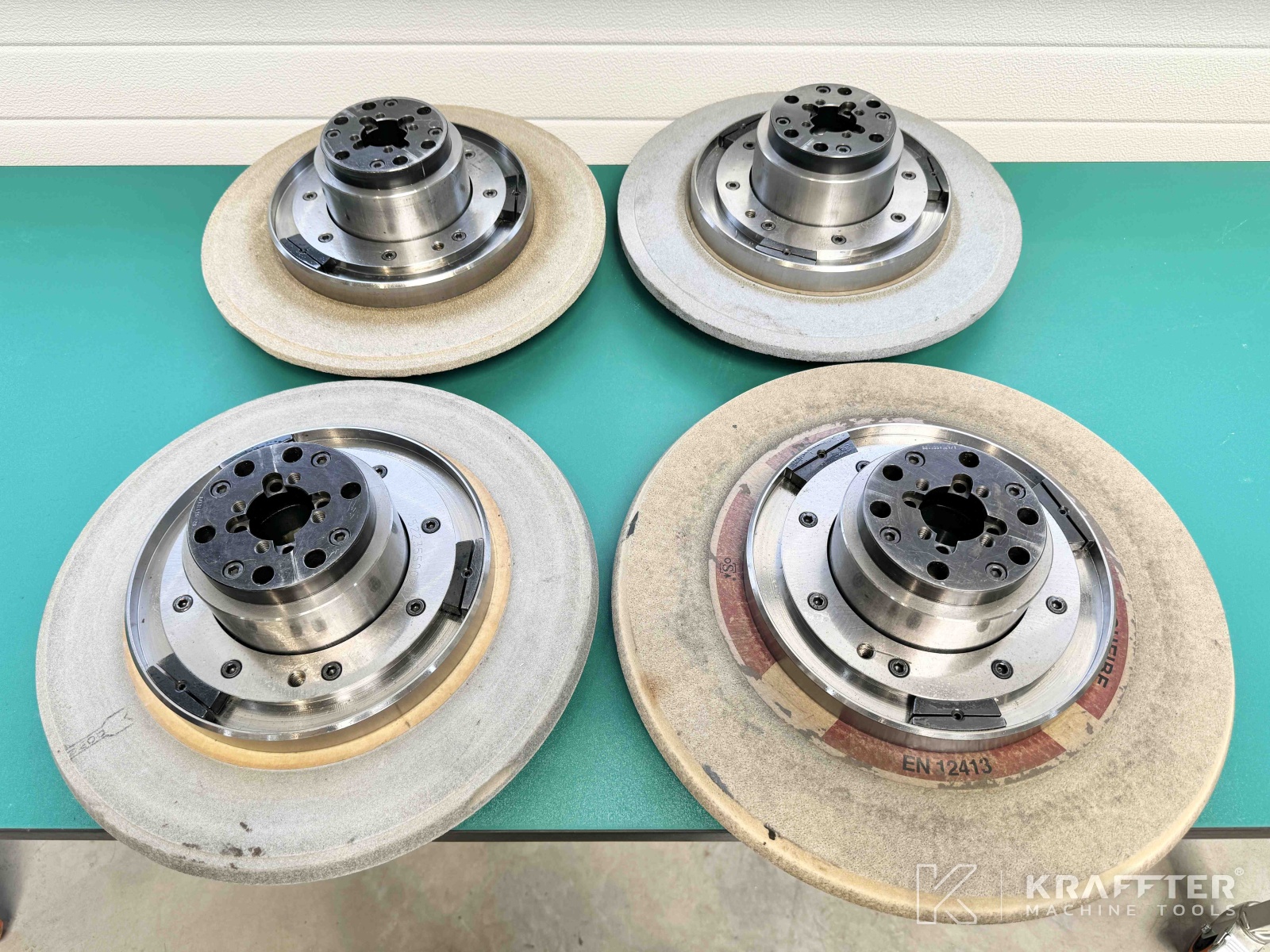

x4 external grinding wheel flanges
x4 external grinding wheels
x1 balancing arbor
x8 internal grinding wheel holders

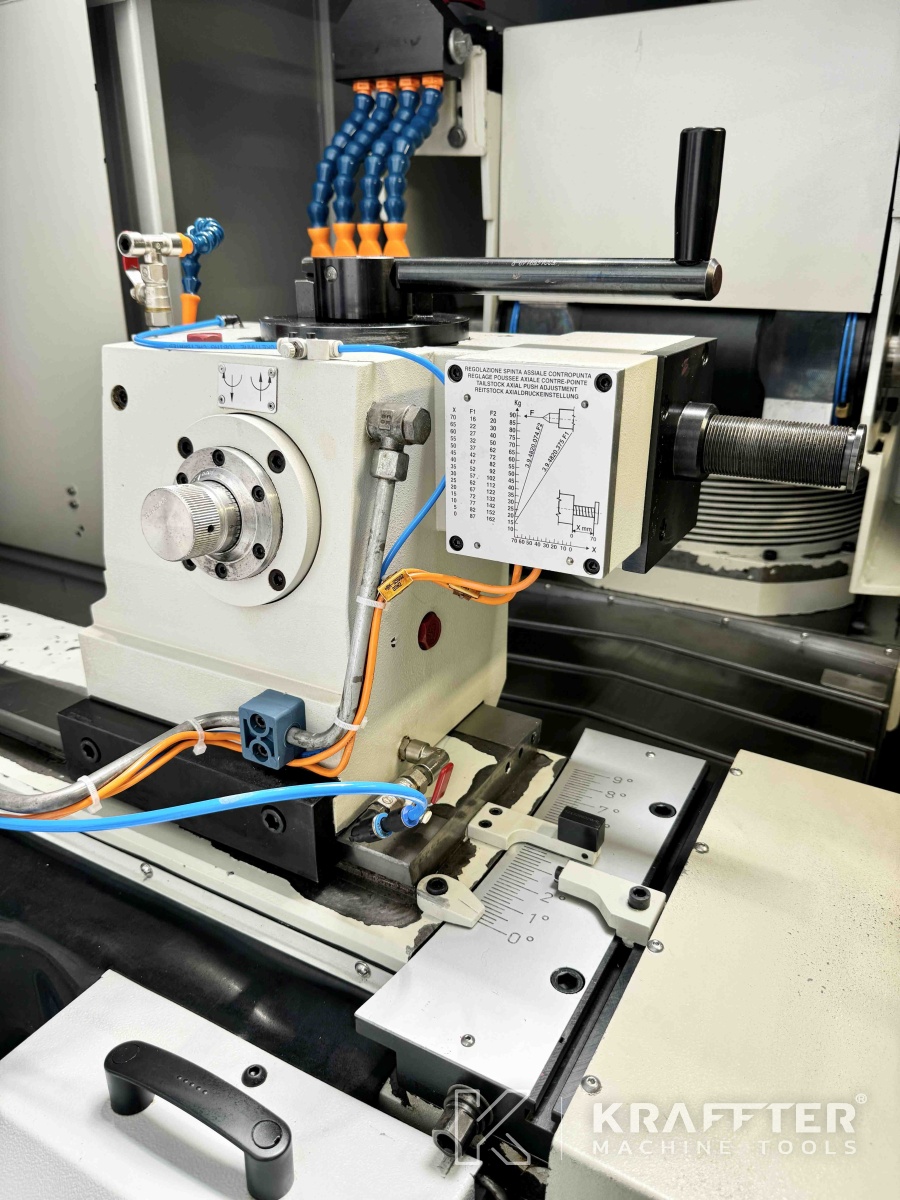

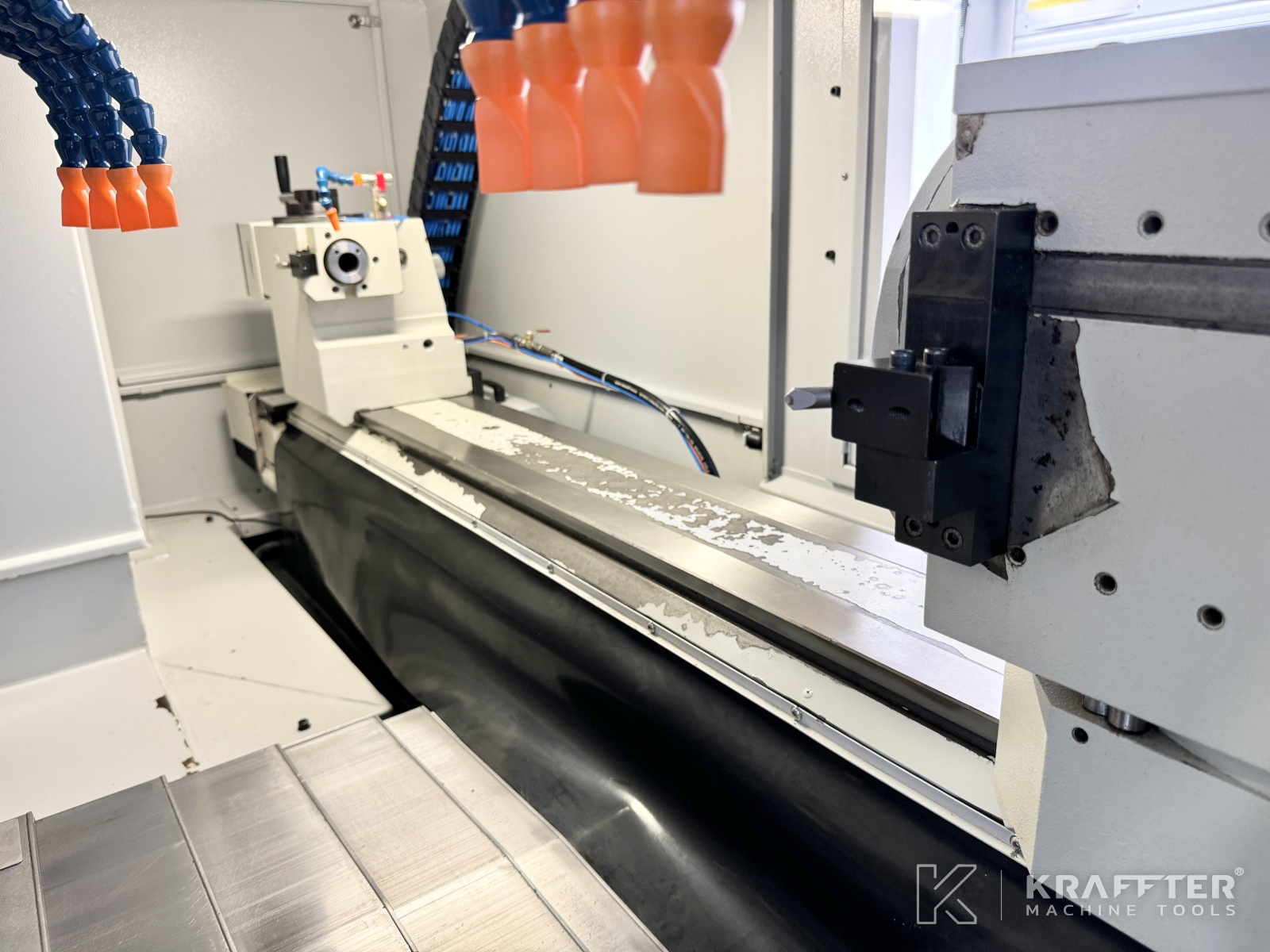

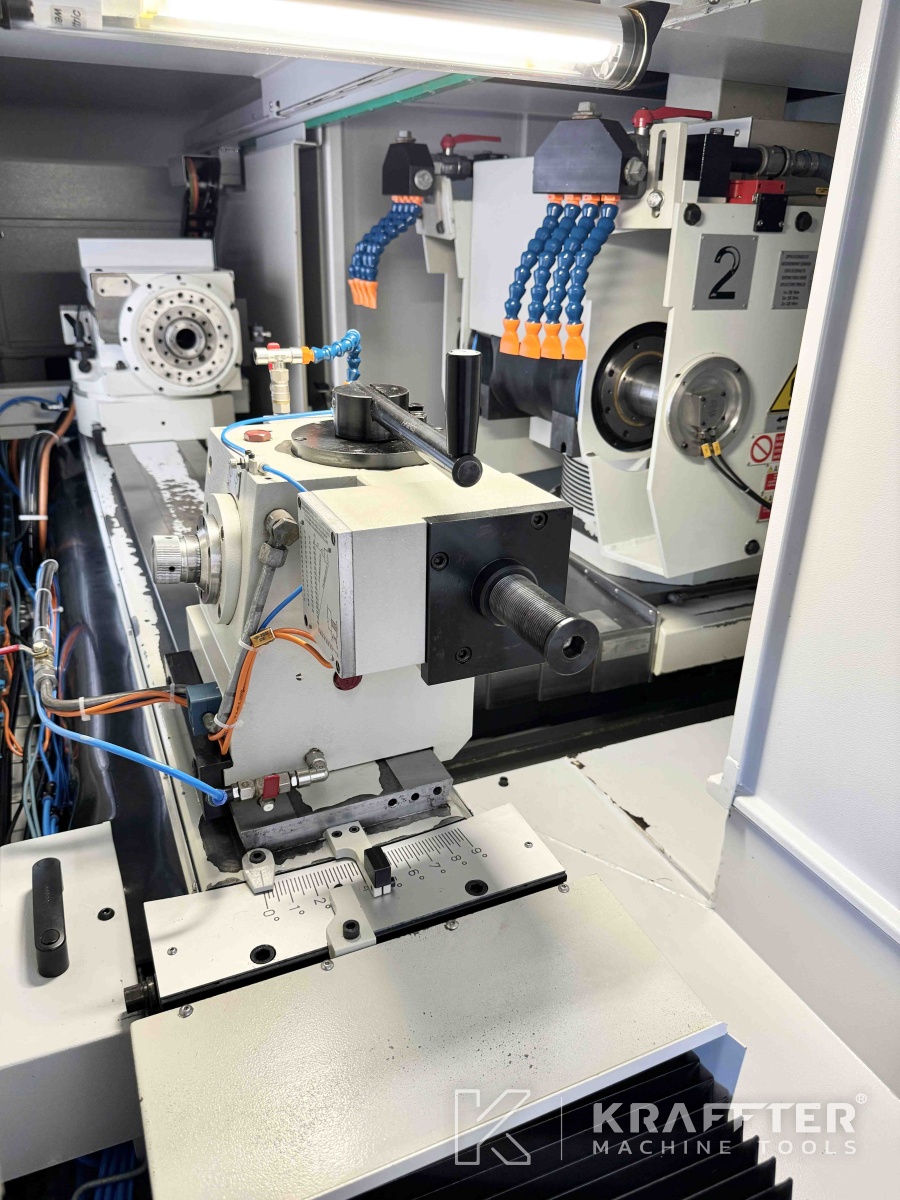

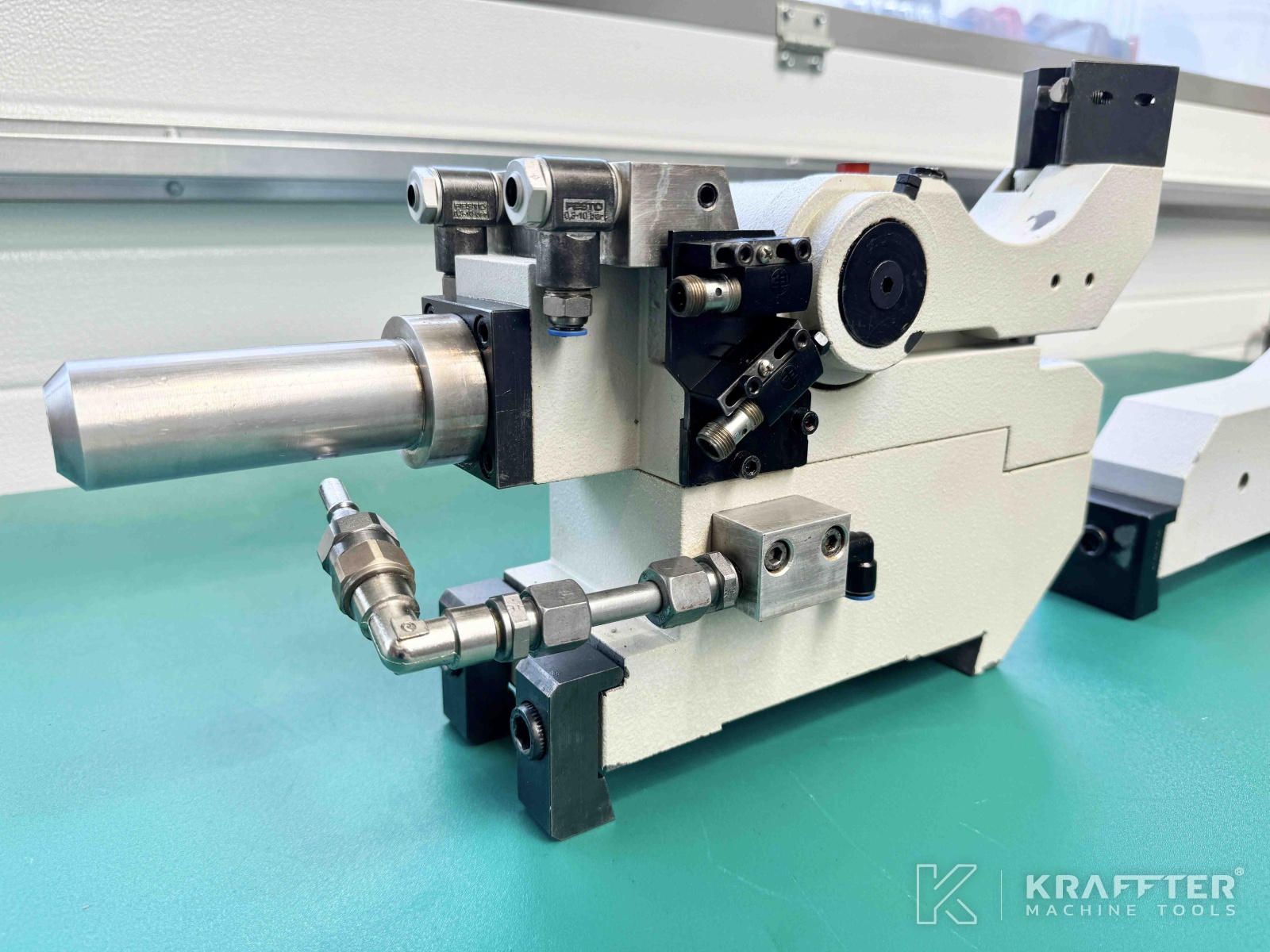

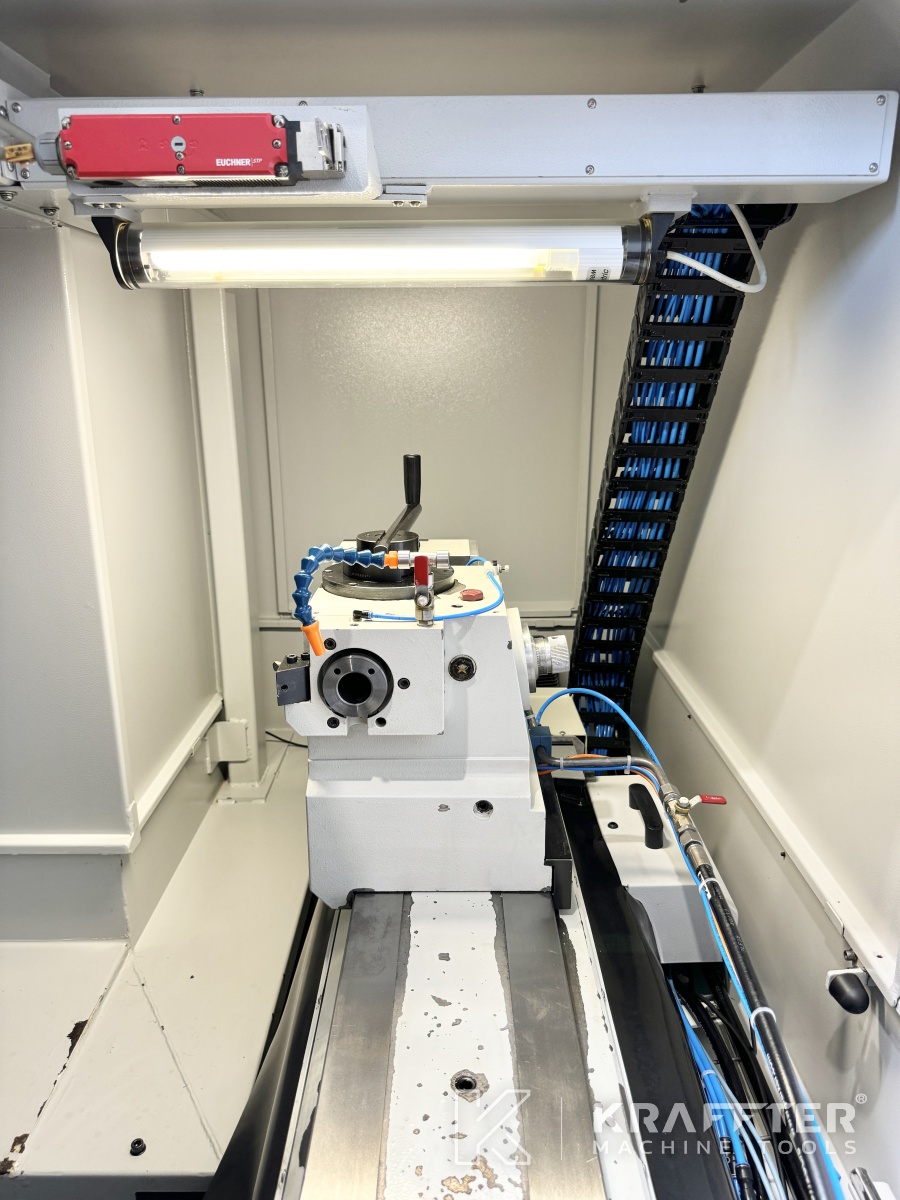

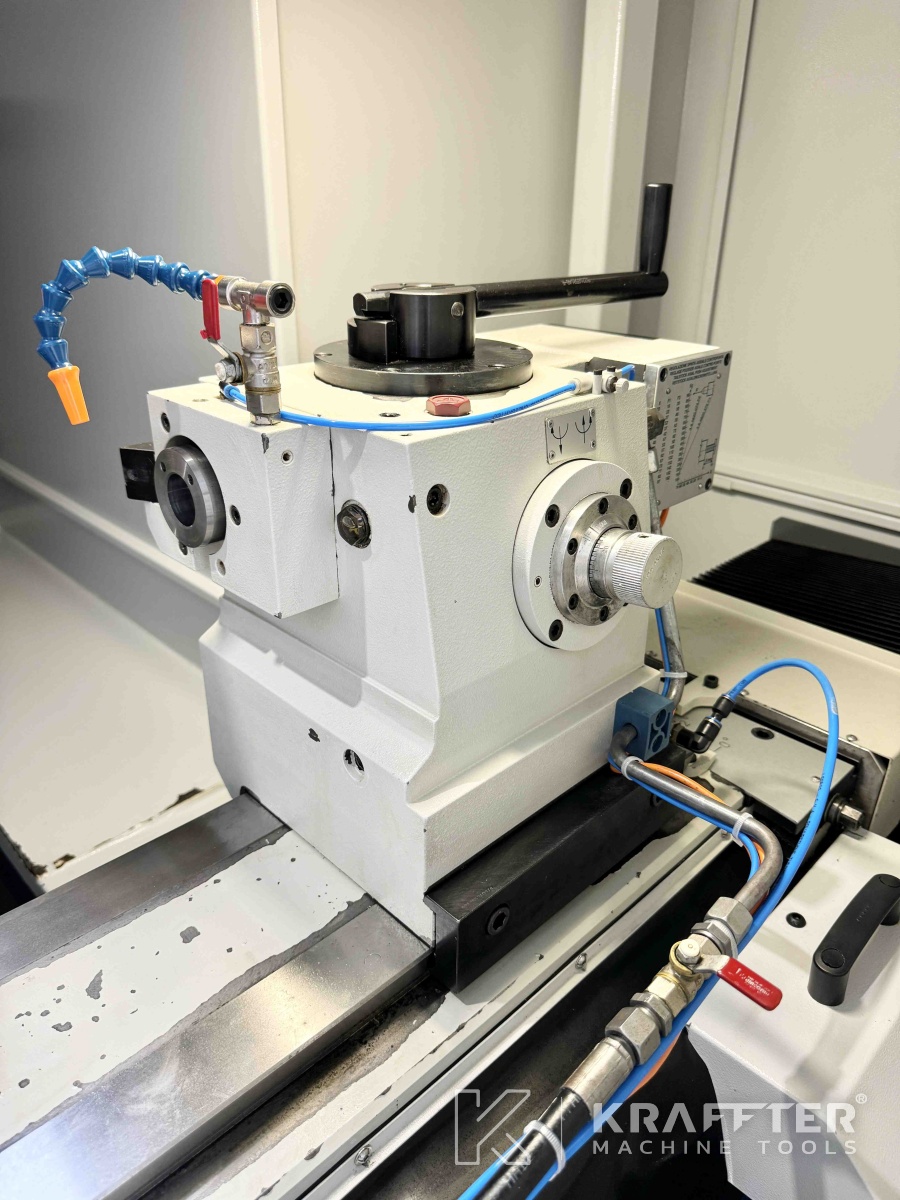

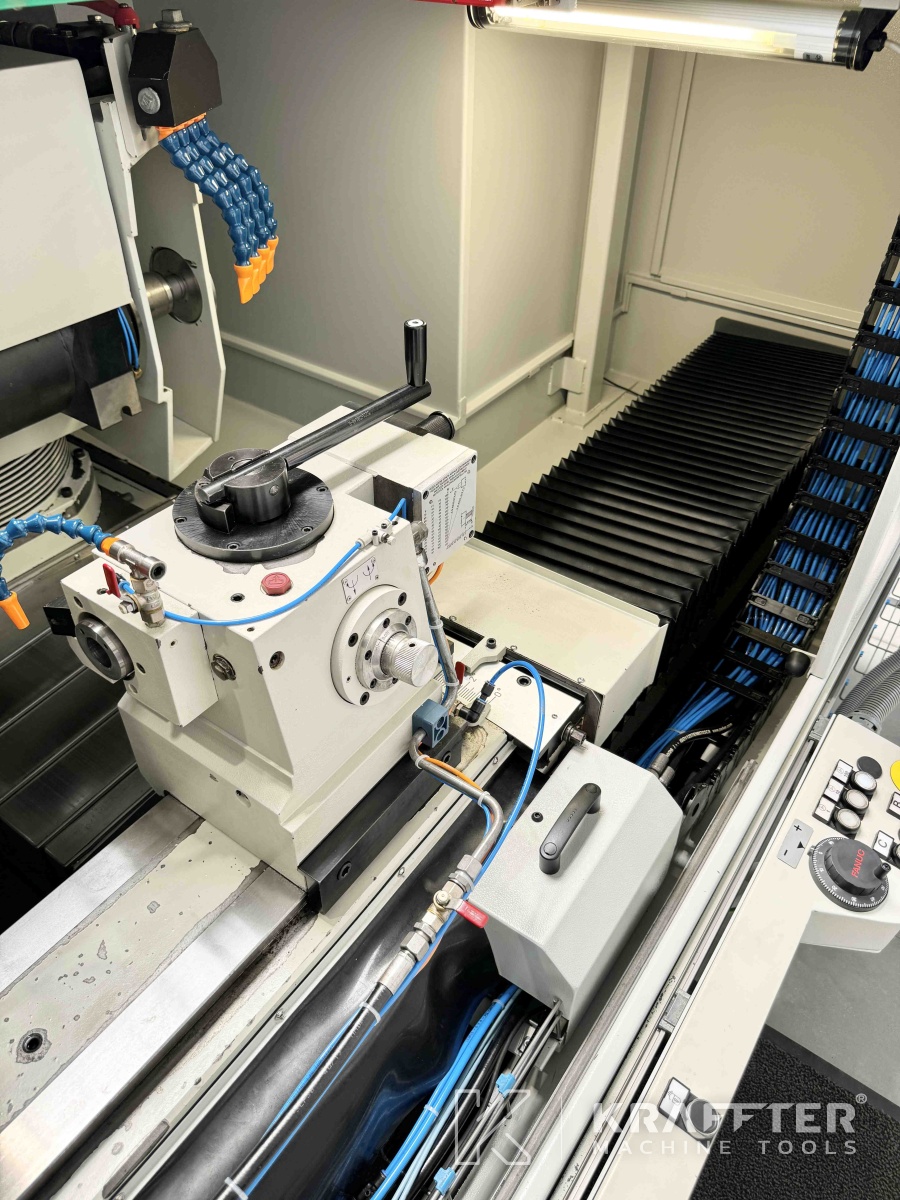

x1 tailstock with fine taper adjustment + air cushion lift-off

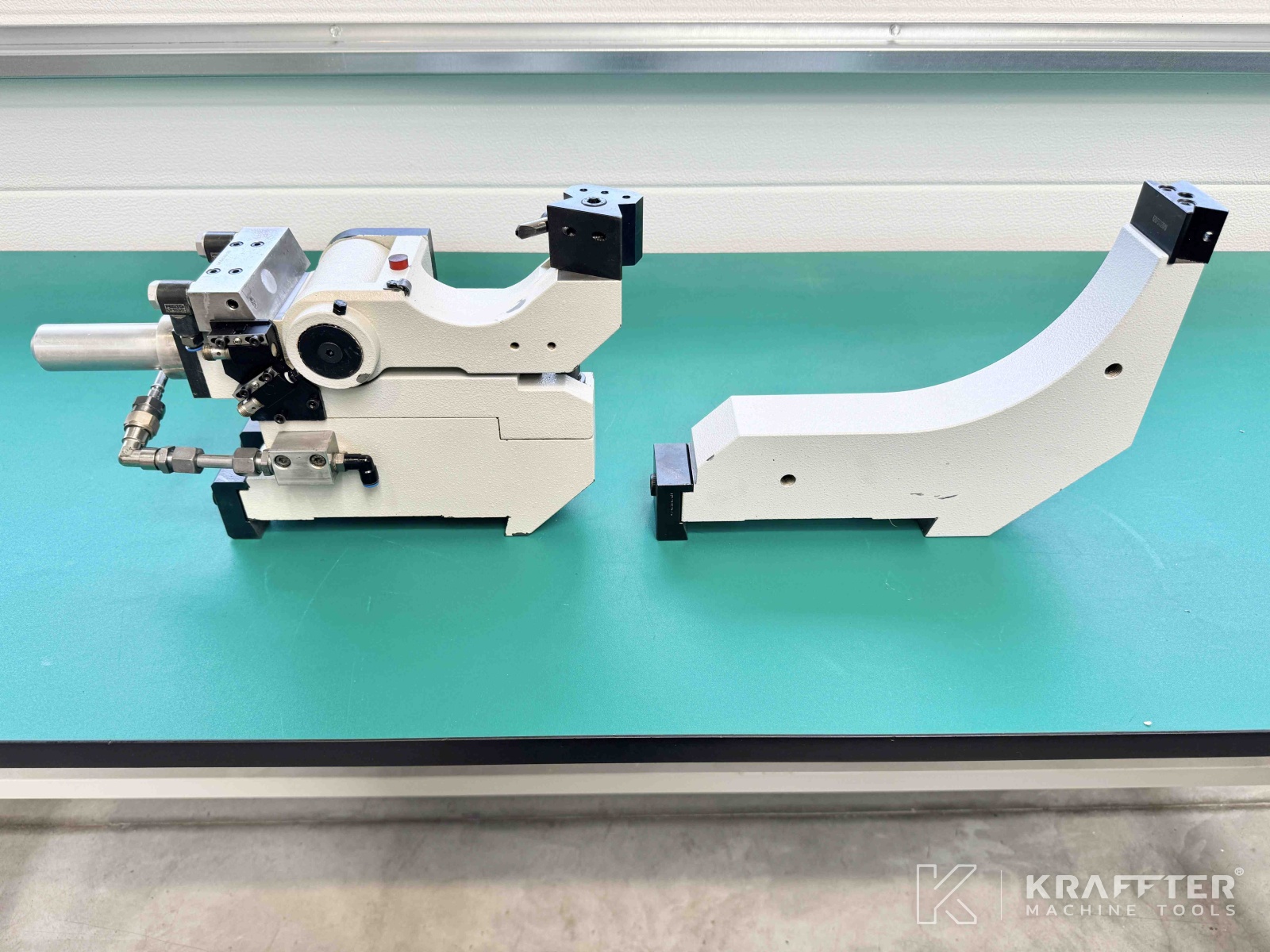

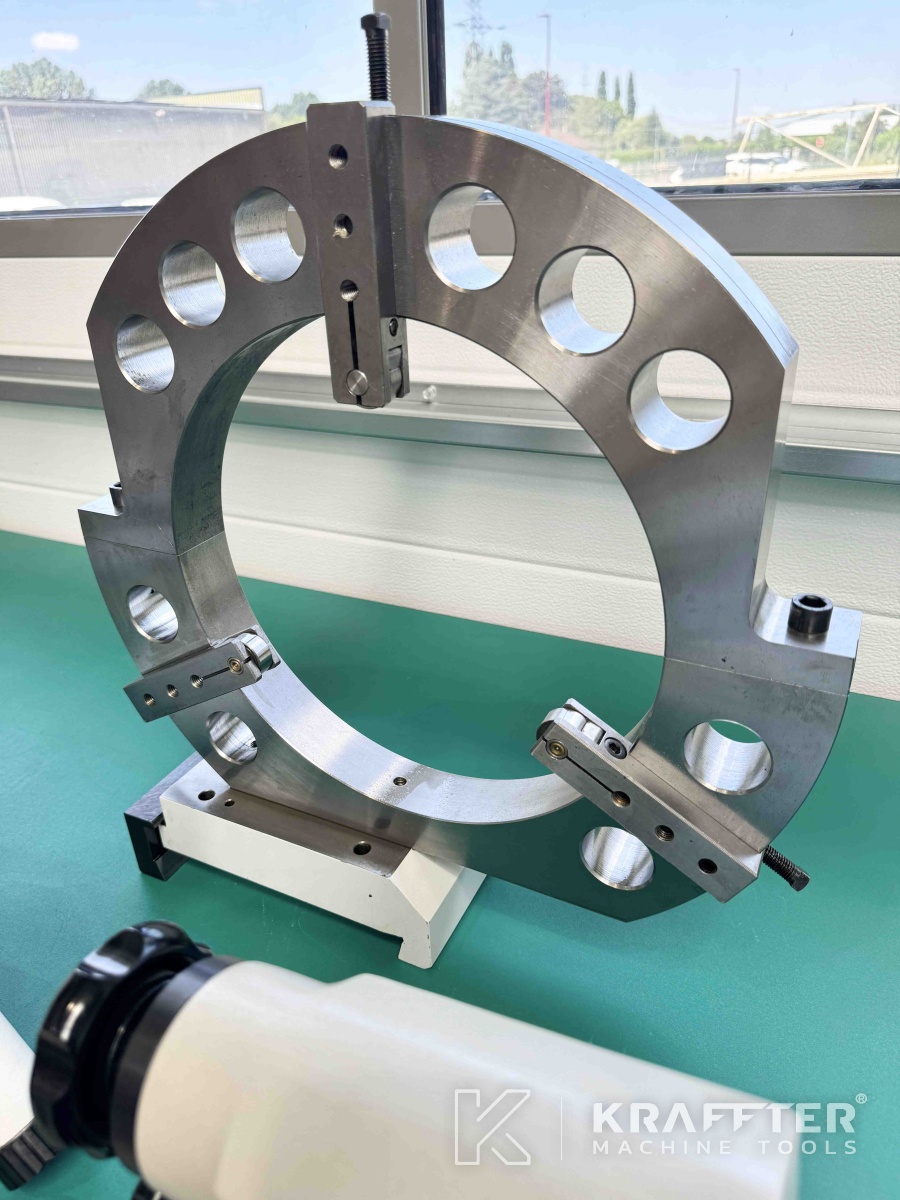

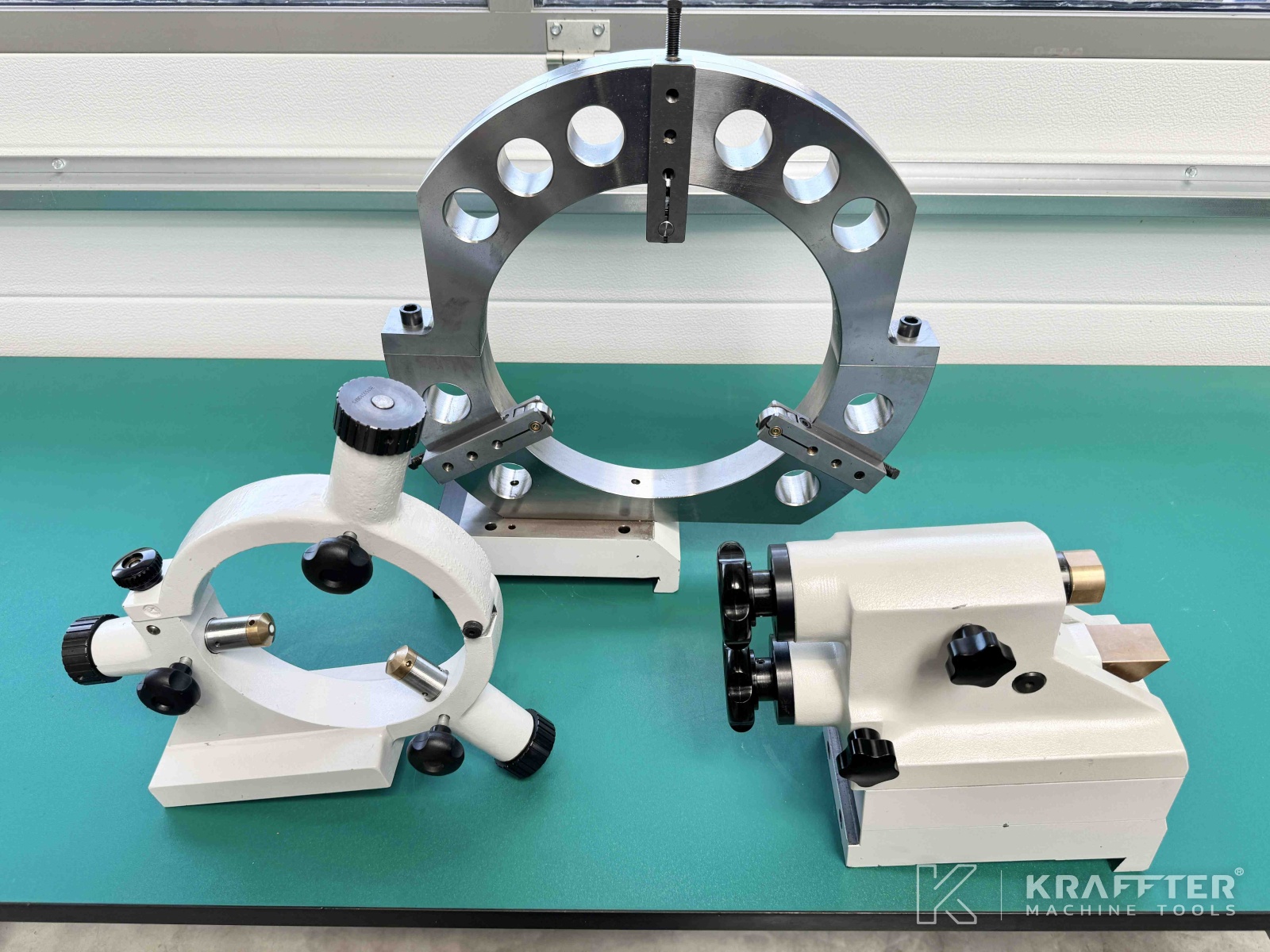

x2 3 points steady rests with fine jaw adjustment
x1 2 point steady rest

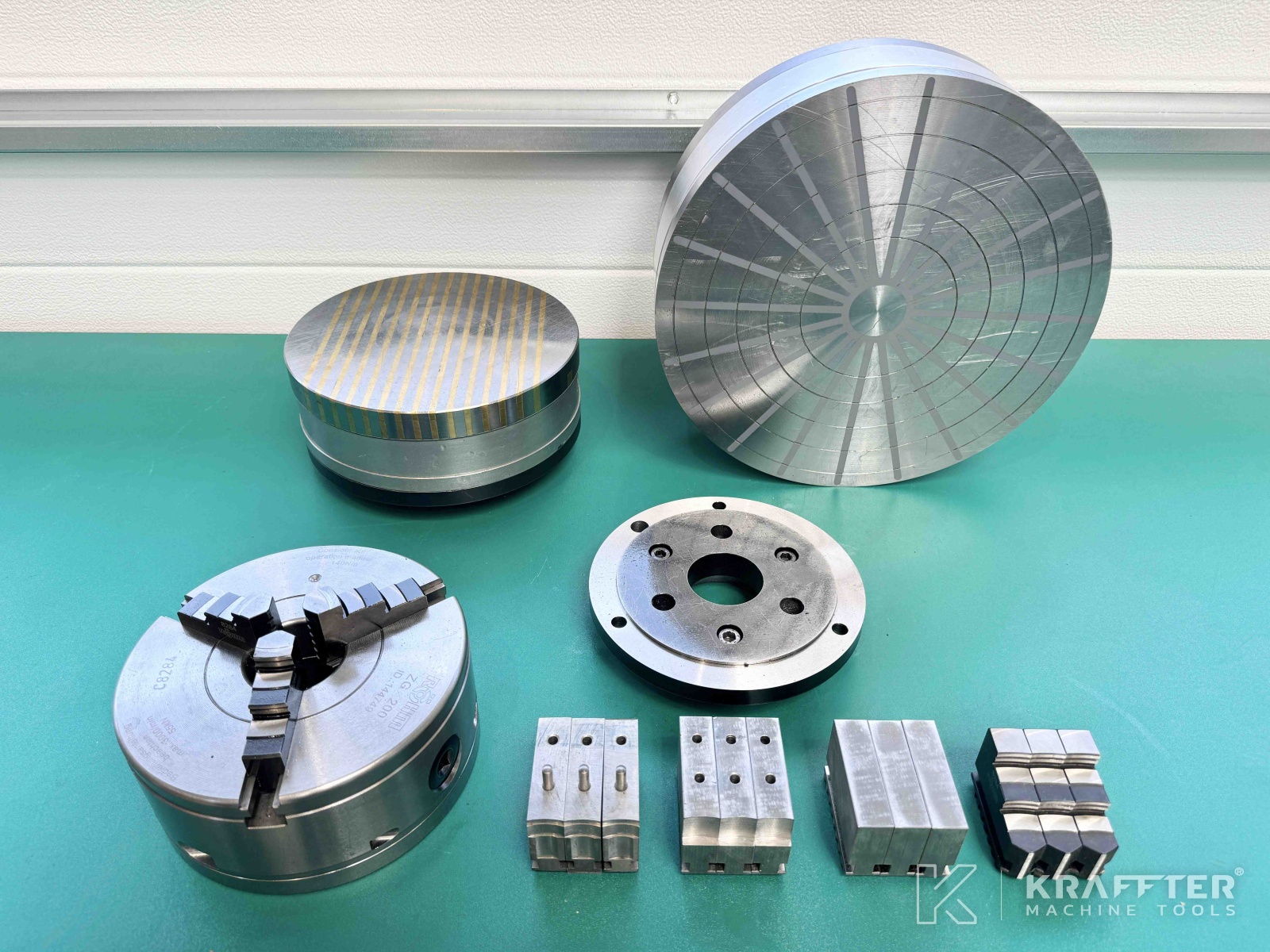

x1 permanent magnetic chuck Ø 250 [mm]
x1 permanent magnetic chuck Ø 350 [mm]
x1 ROHM 3-jaw concentric chuck Ø200 [mm] type ZG 200
x2 sets of hard jaws
x3 sets of soft jaws
x1 back plate for chuck mounting

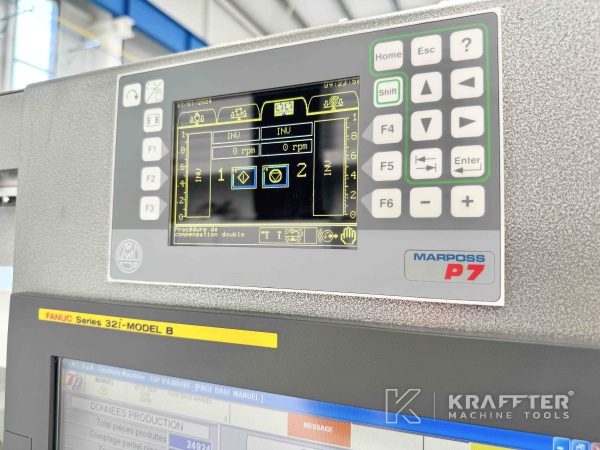

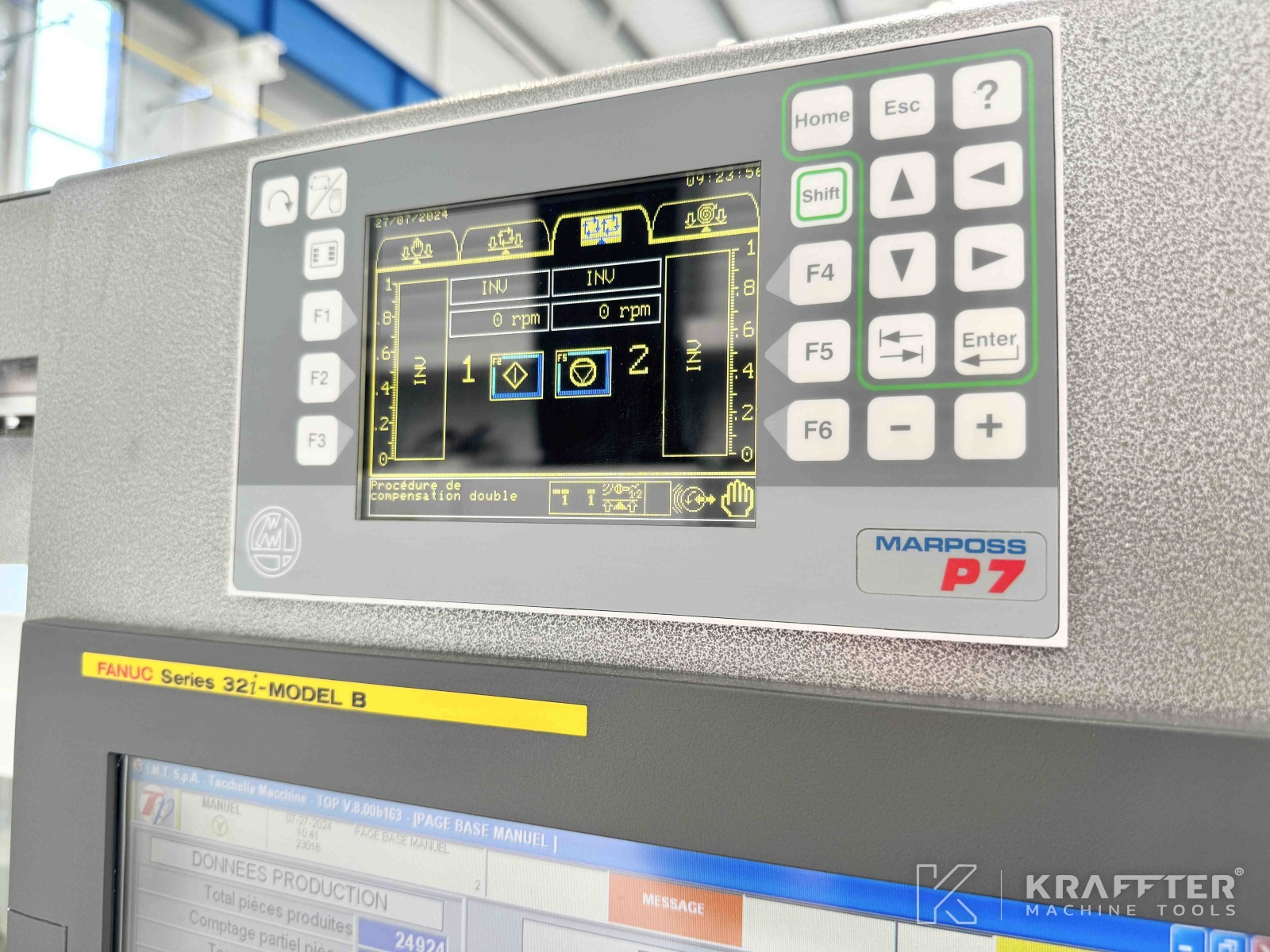

x1 MARPOSS P7 dynamic wheel balancing device
x1 RJ45 / USB interface
x1 diamond holder on headstock
x1 diamond holder on tailstock
x2 dressing devices on upper table

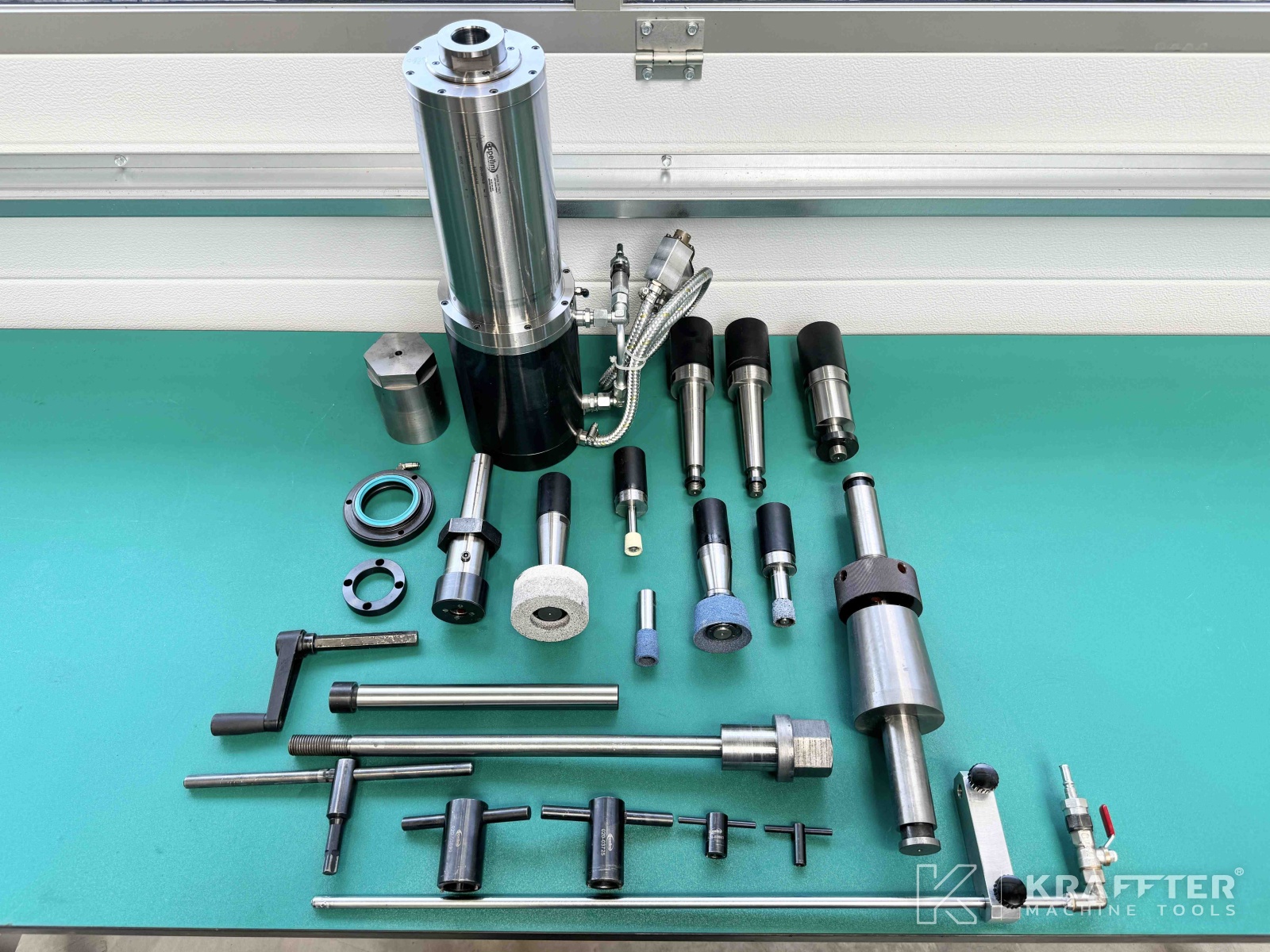

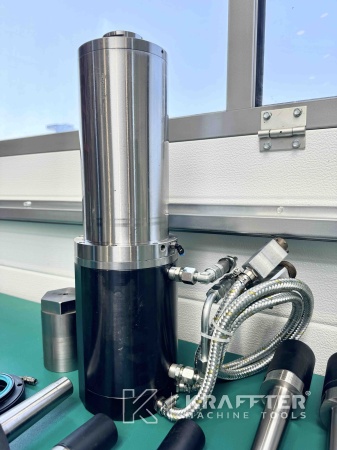

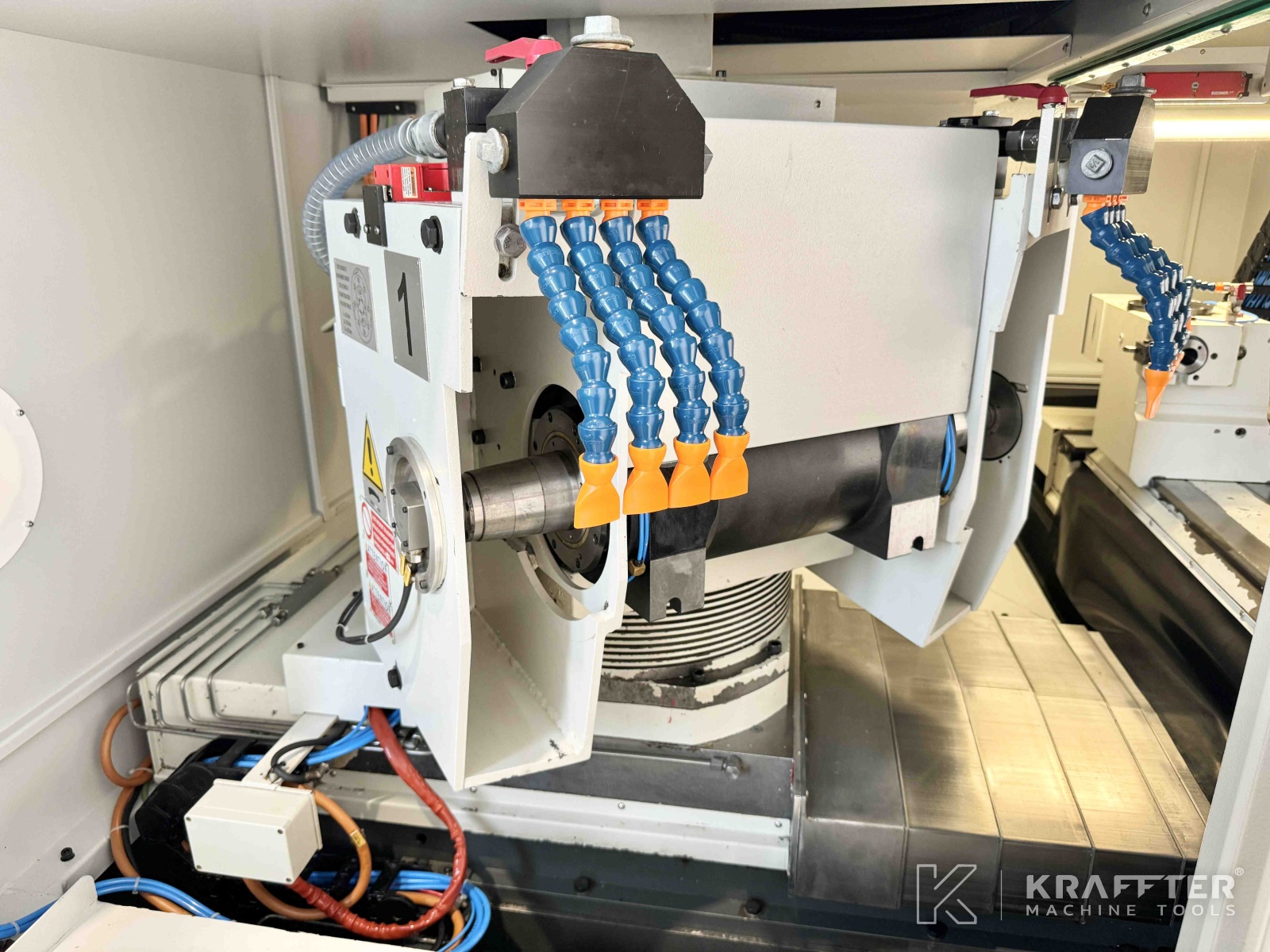

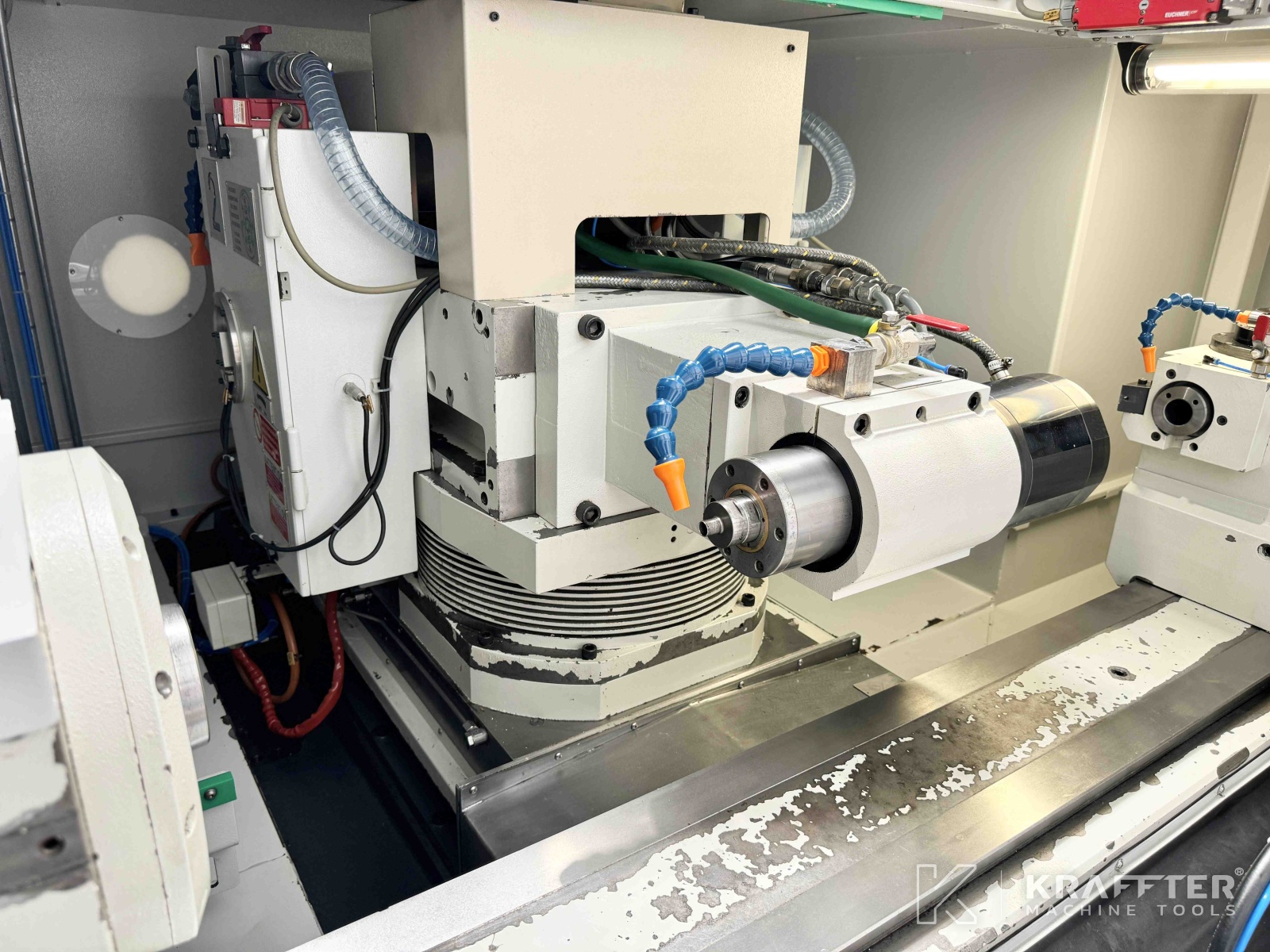

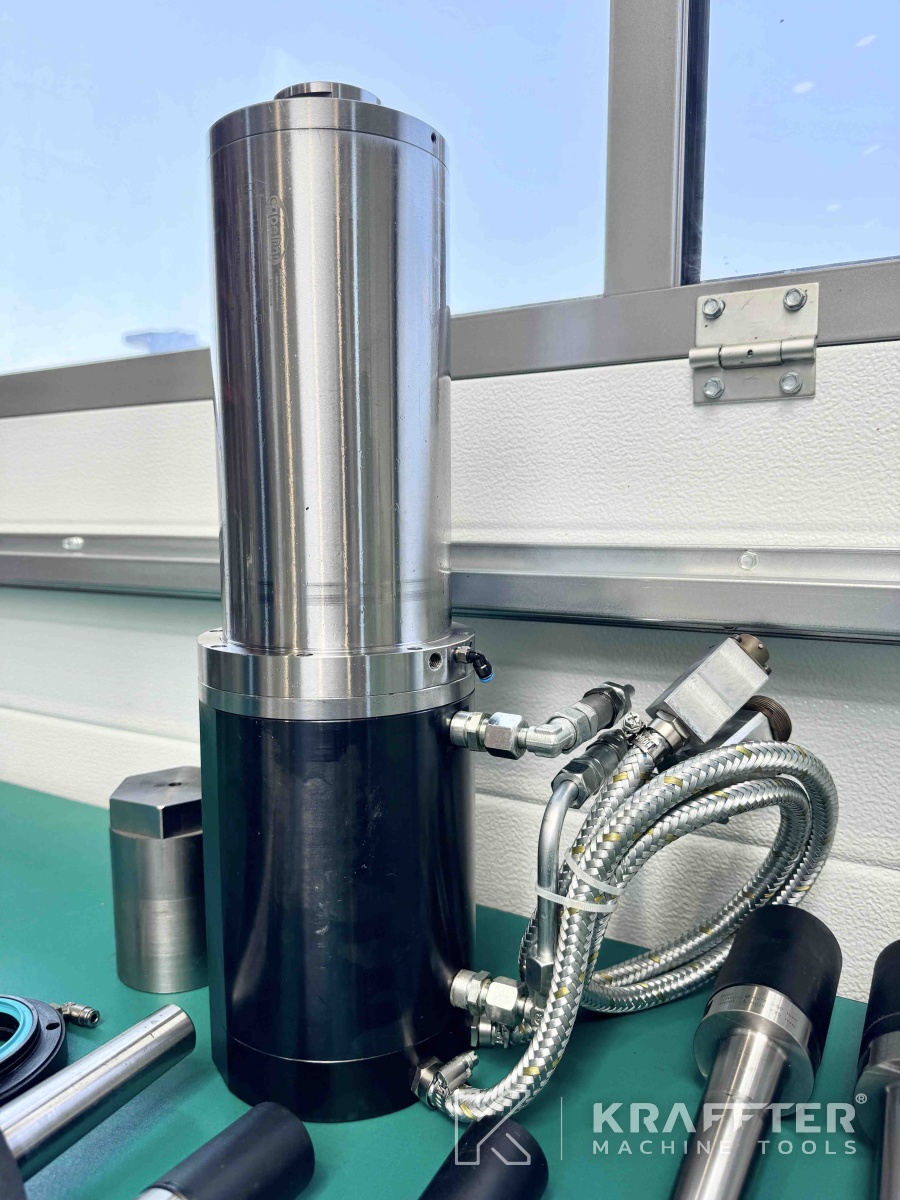

x1 internal electrospindle 18'000 [rpm] CAPELLINI 001-00179-B (NEW)
x1 internal electrospindle CAPELLINI 001-00120-C

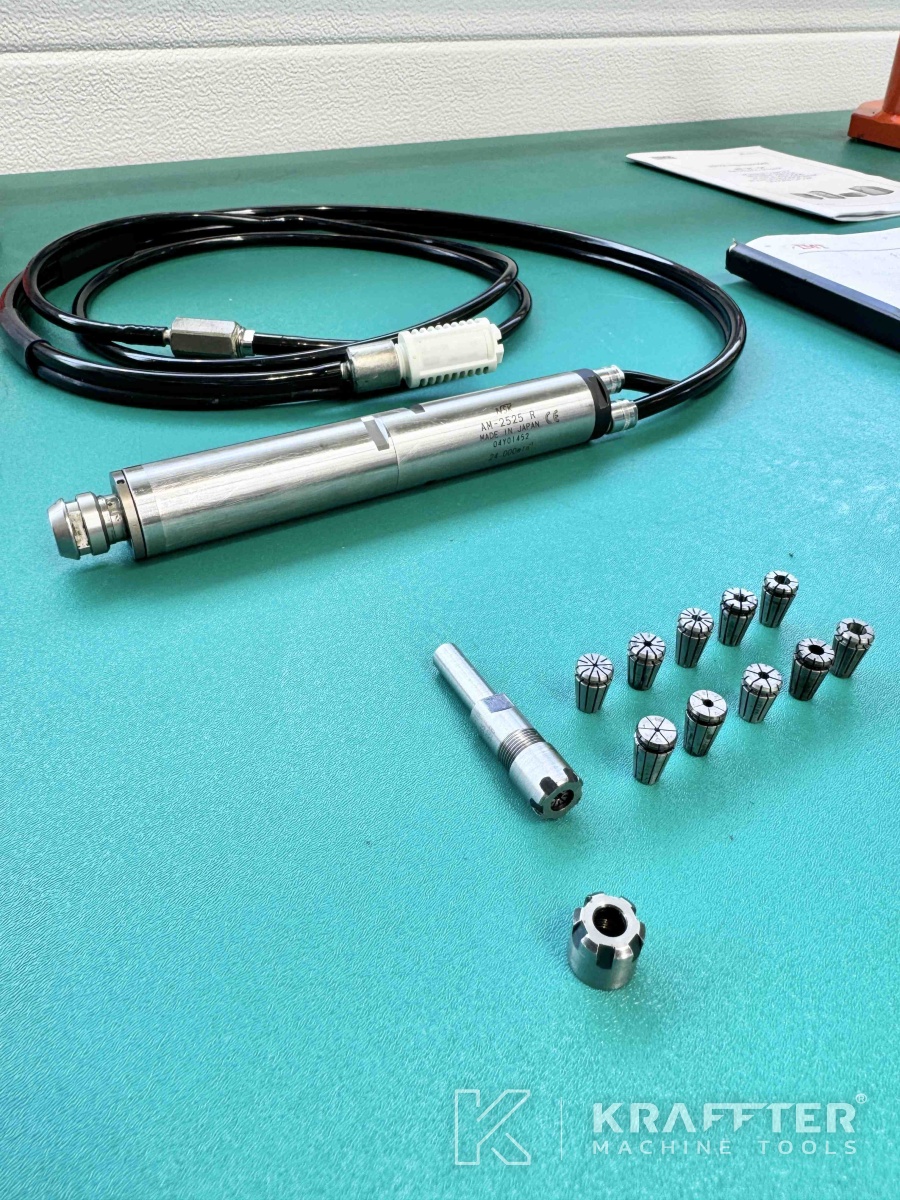

x1 NSK AM-2525 R 24'000 [rpm] pneumatic spindle
x1 ER collet holder
x10 ER collets

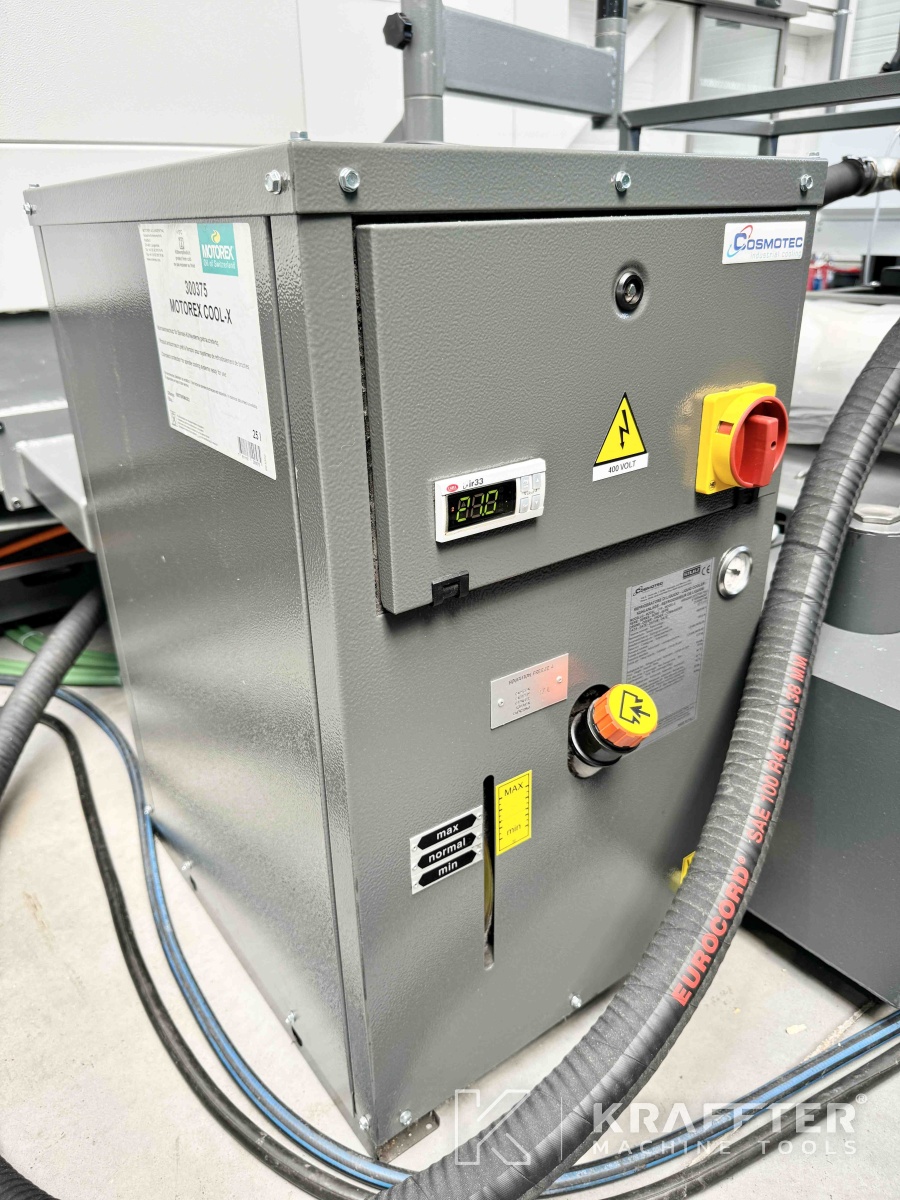

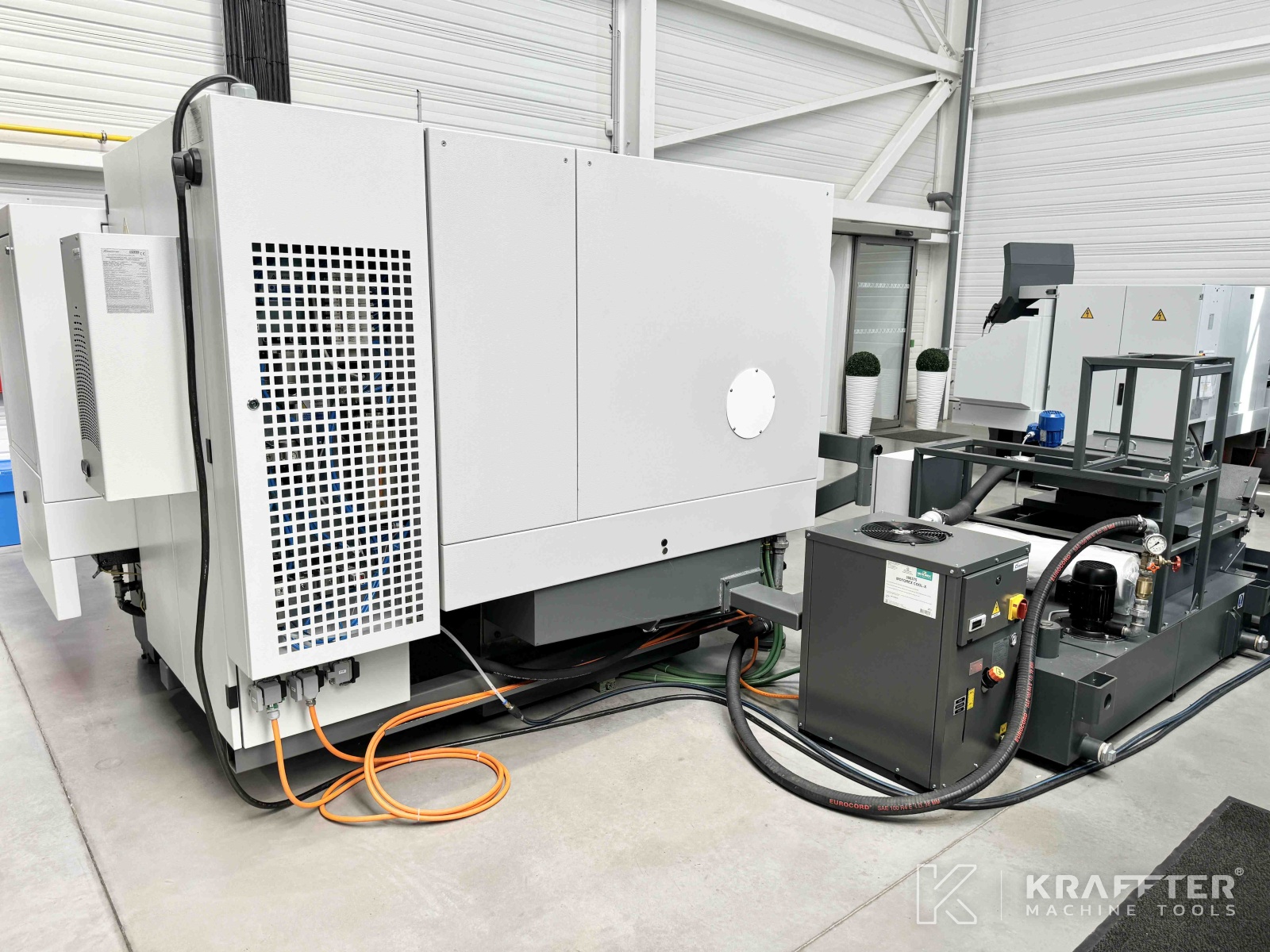

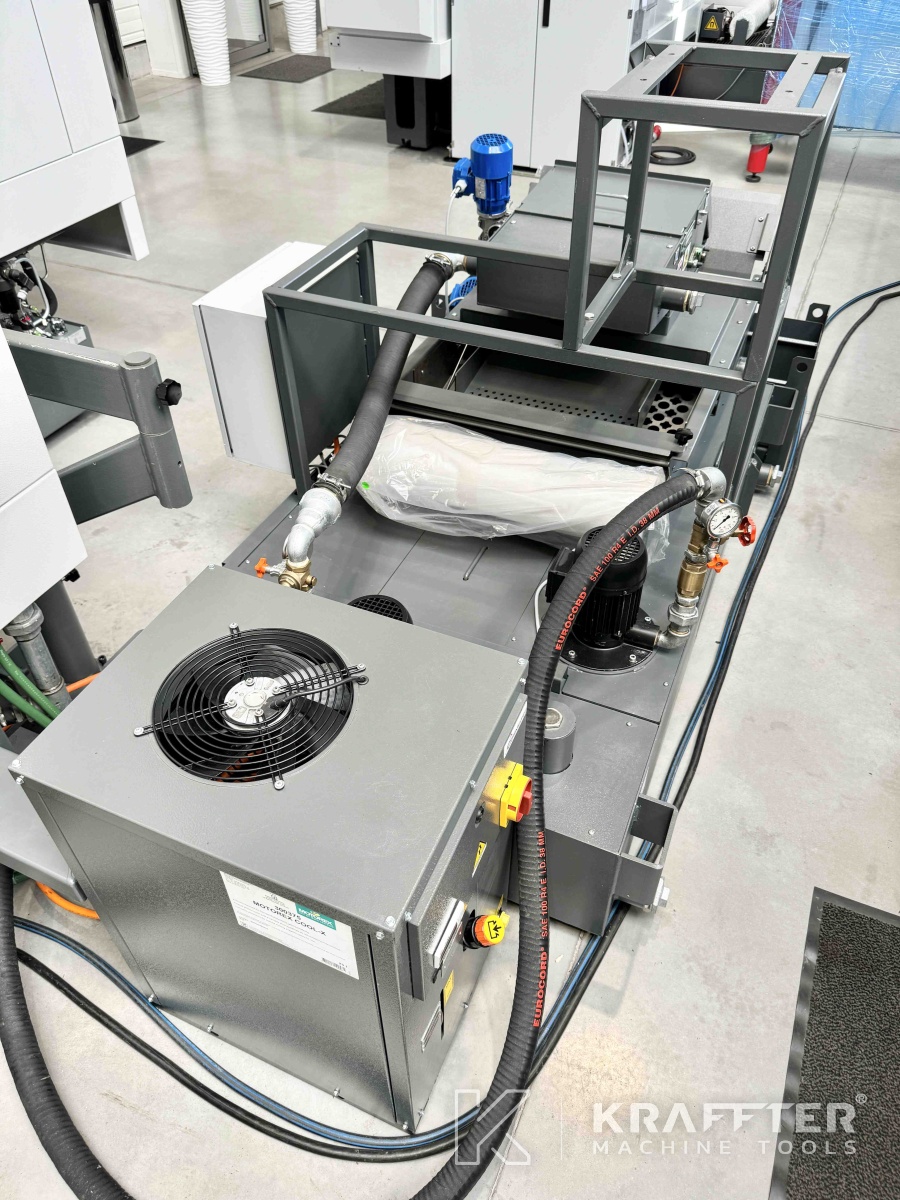

x1 spindle cooler COSMOTEC WRA2041207ZT00 7043
x1 electrical cabinet cooler COSMOTEC EVE08002177000 7035
x1 coolant tank

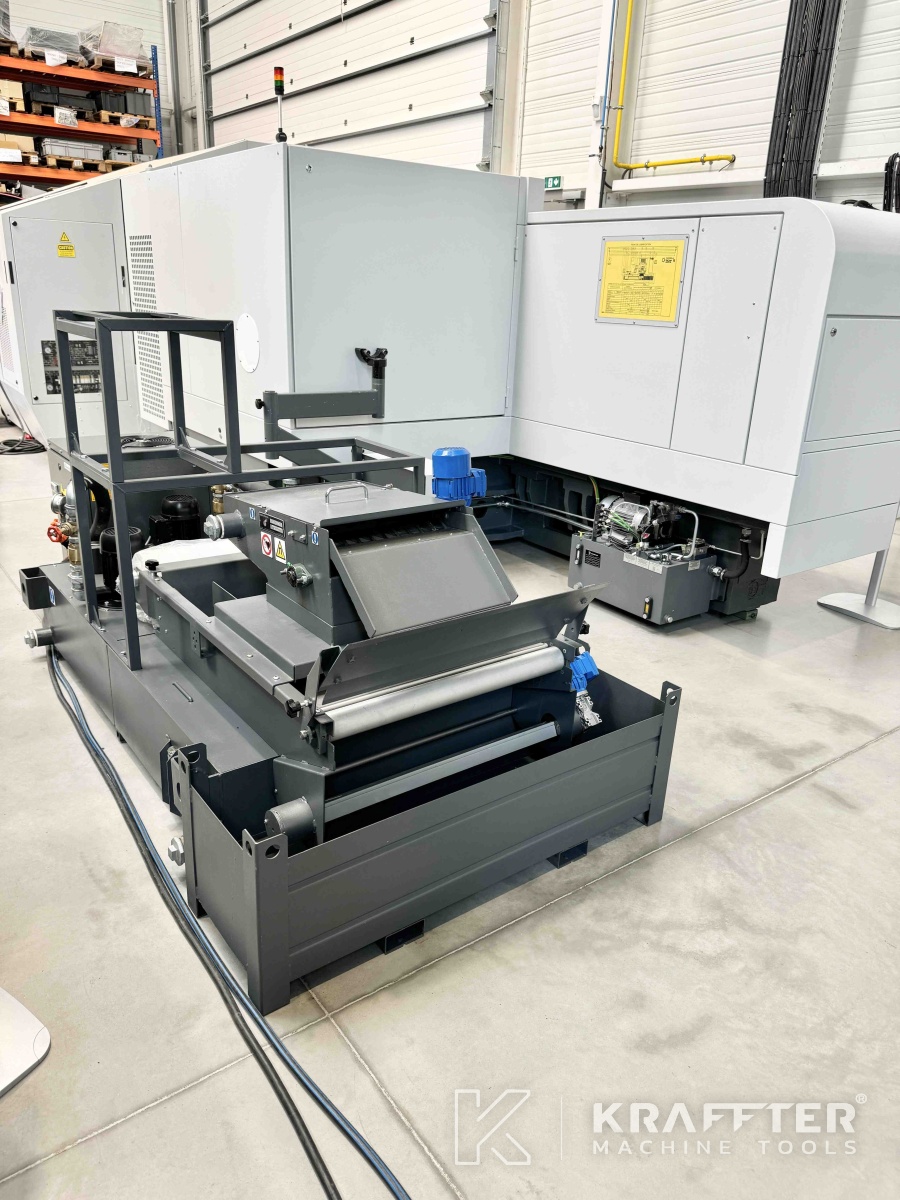

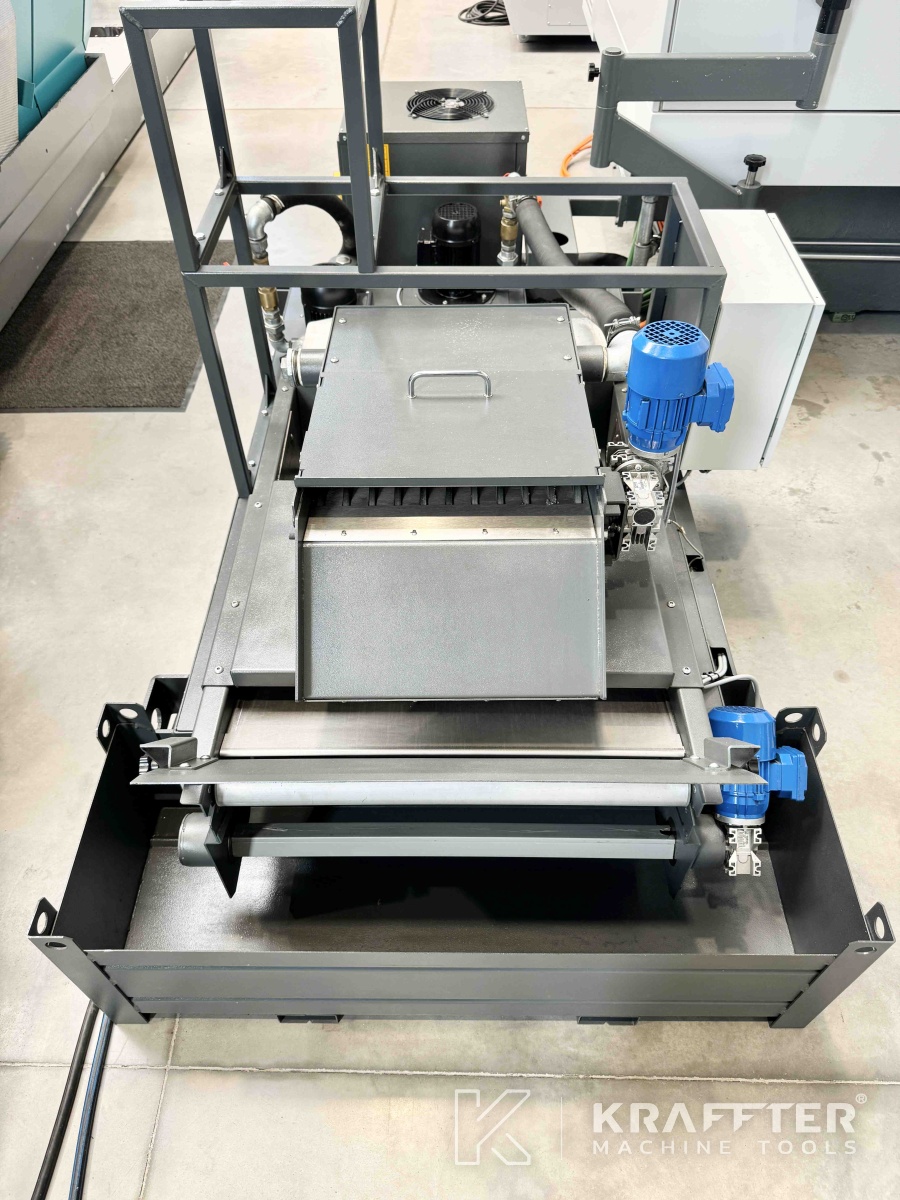

x1 magnetic swarf-/paperband filter unit - width 1000 [mm]

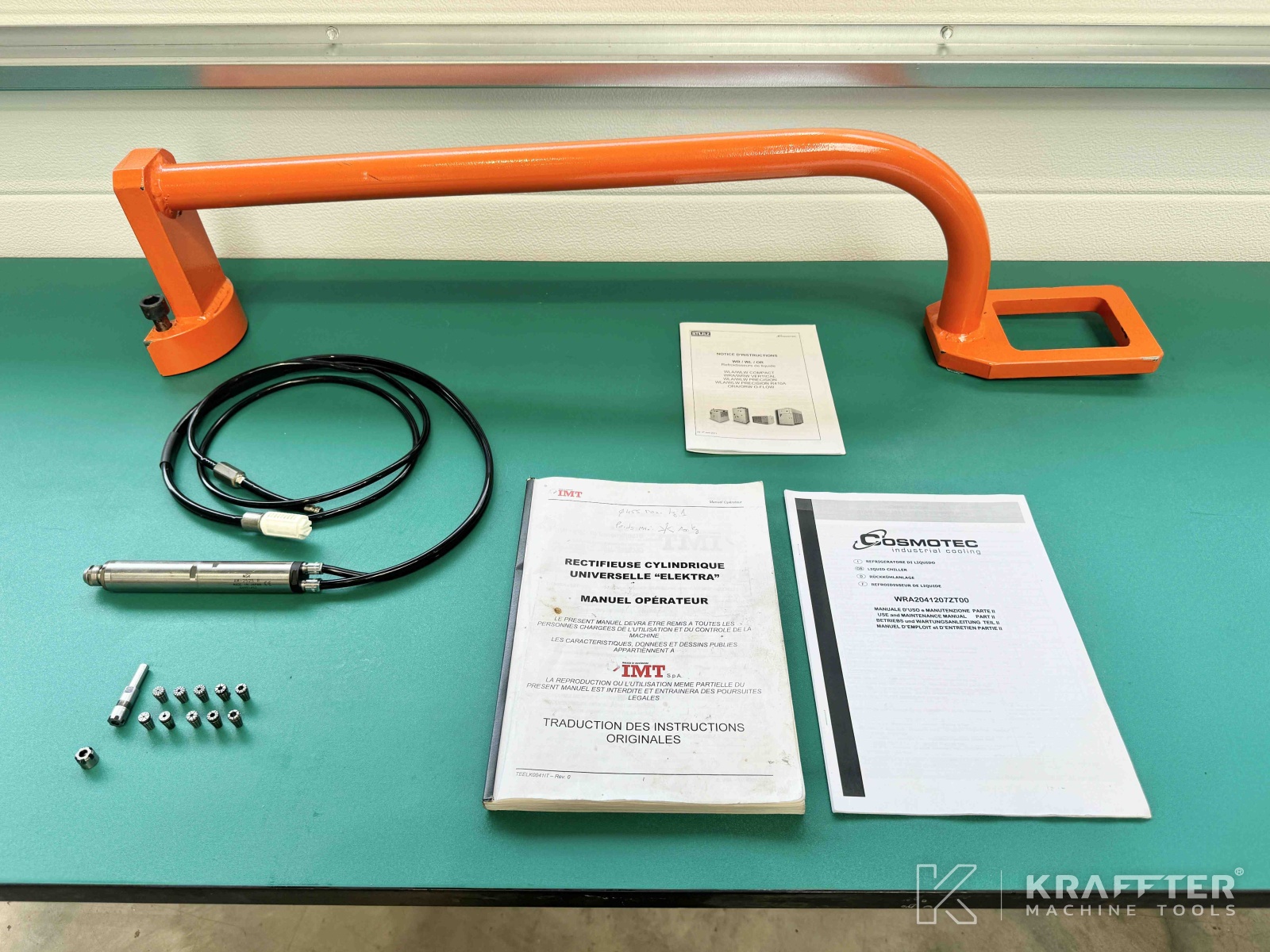

x1 French operator's manual
Various service keys
