Venduto

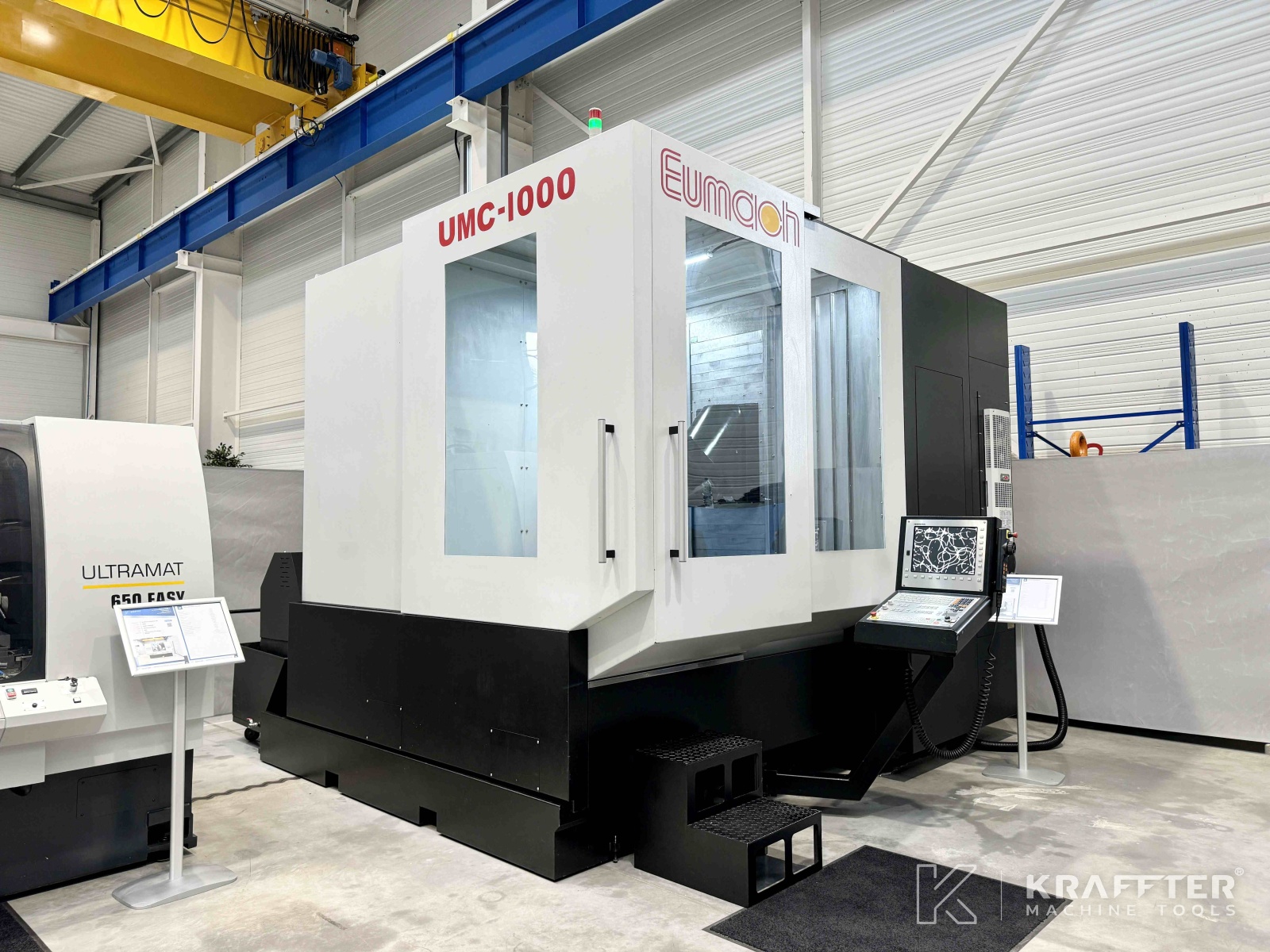

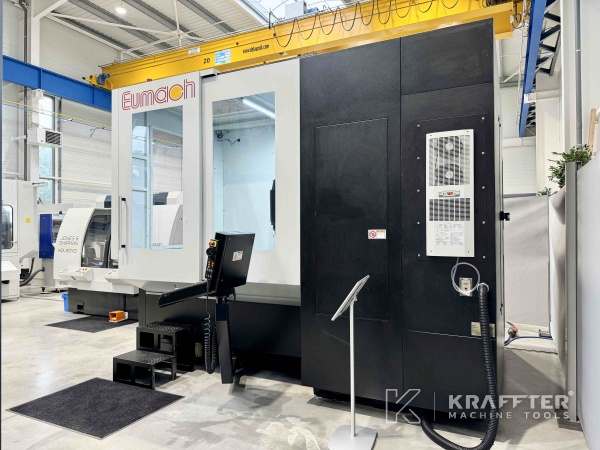

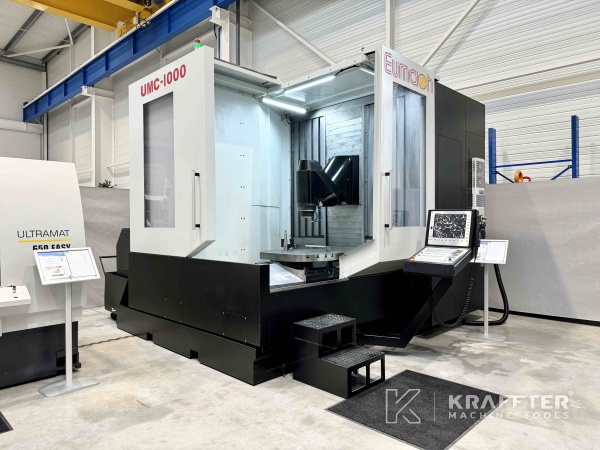

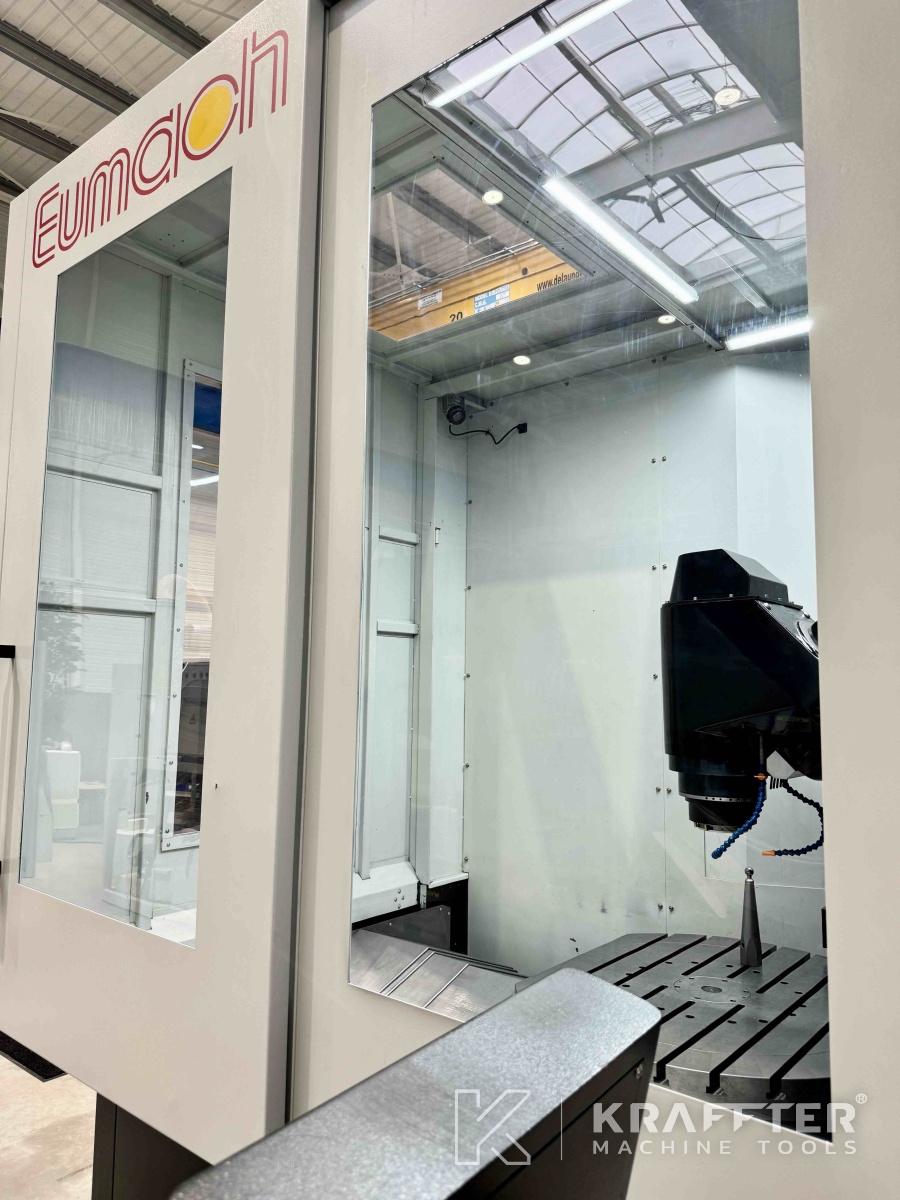

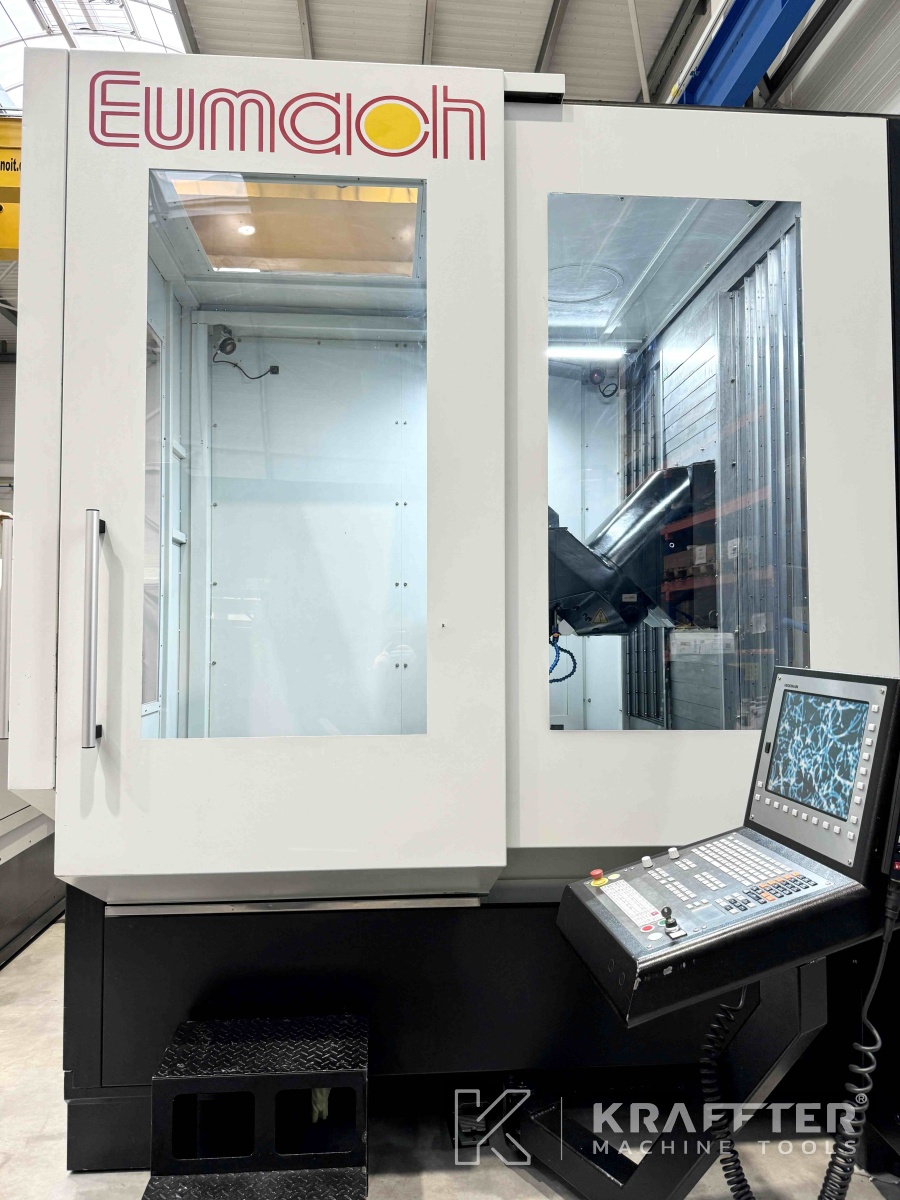

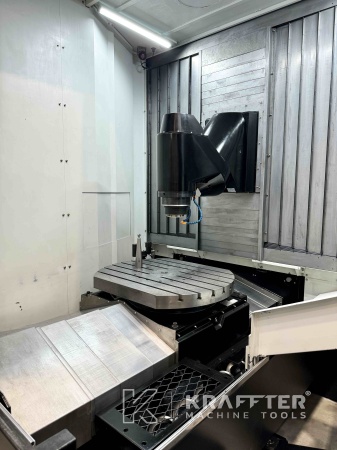

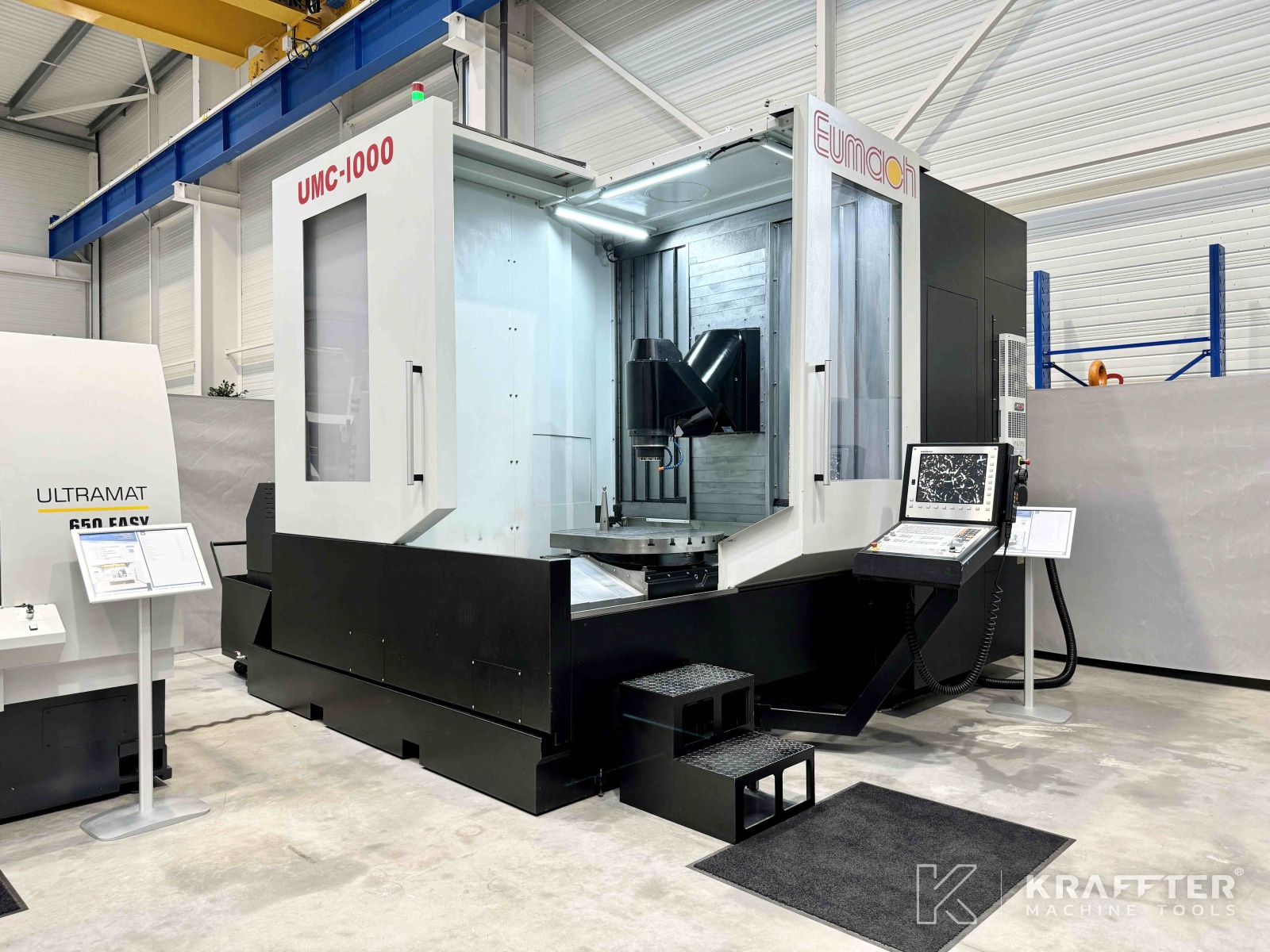

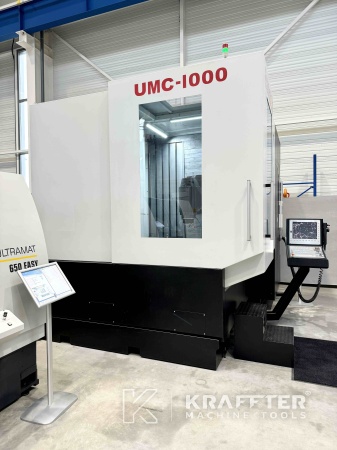

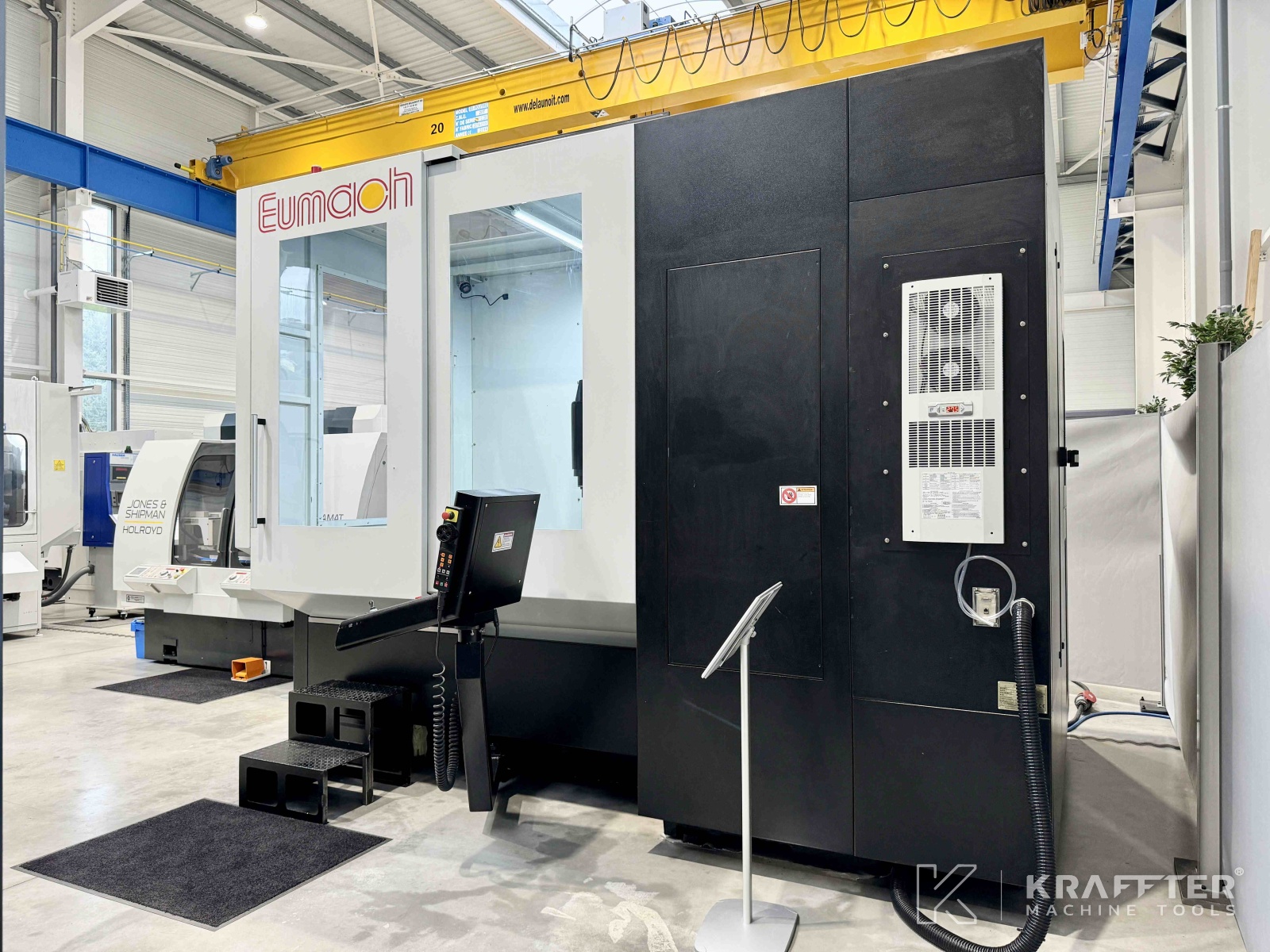

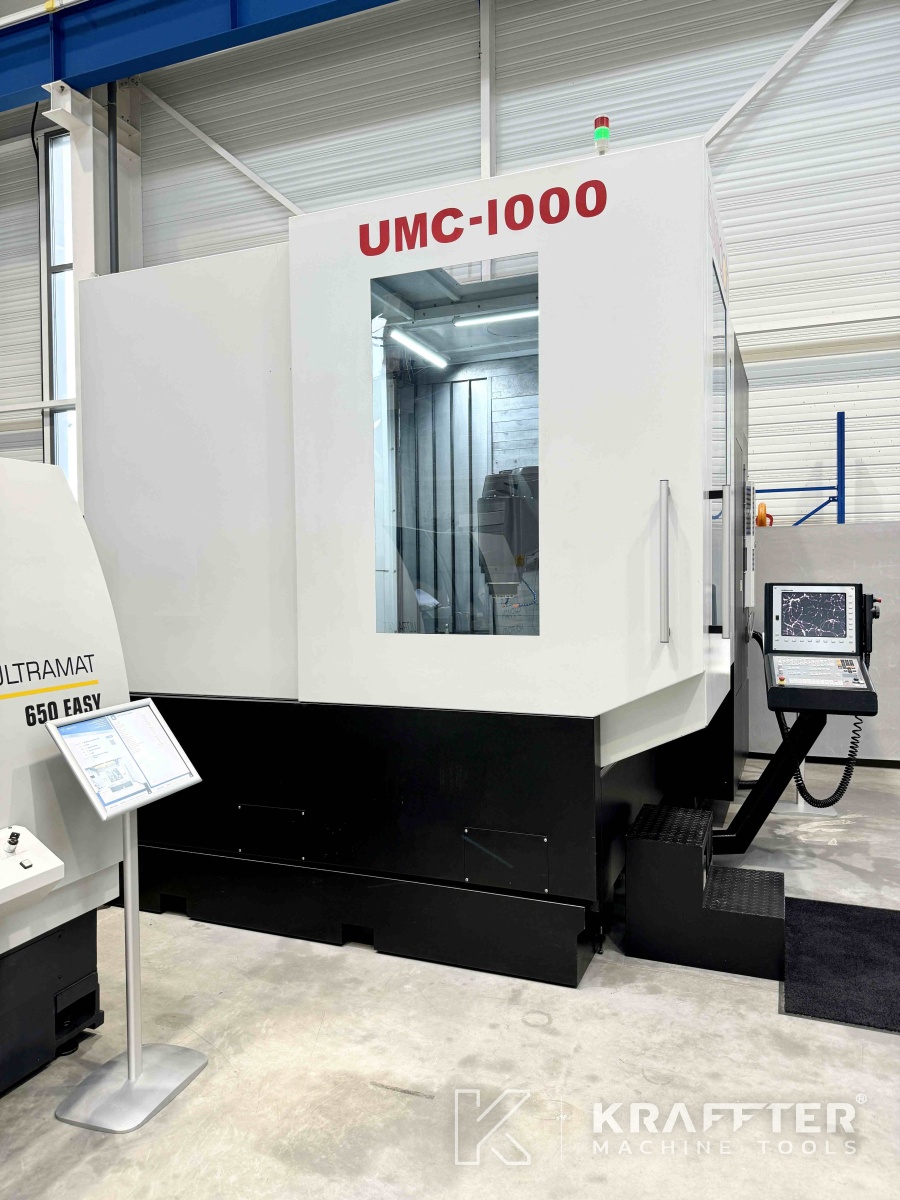

Tipo di macchina: Centro di lavoro
Marca : EUMACH
N° de stock: 90122
Modello : UMC1000
Anno : 2014
Posizione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche
Tipo di CN

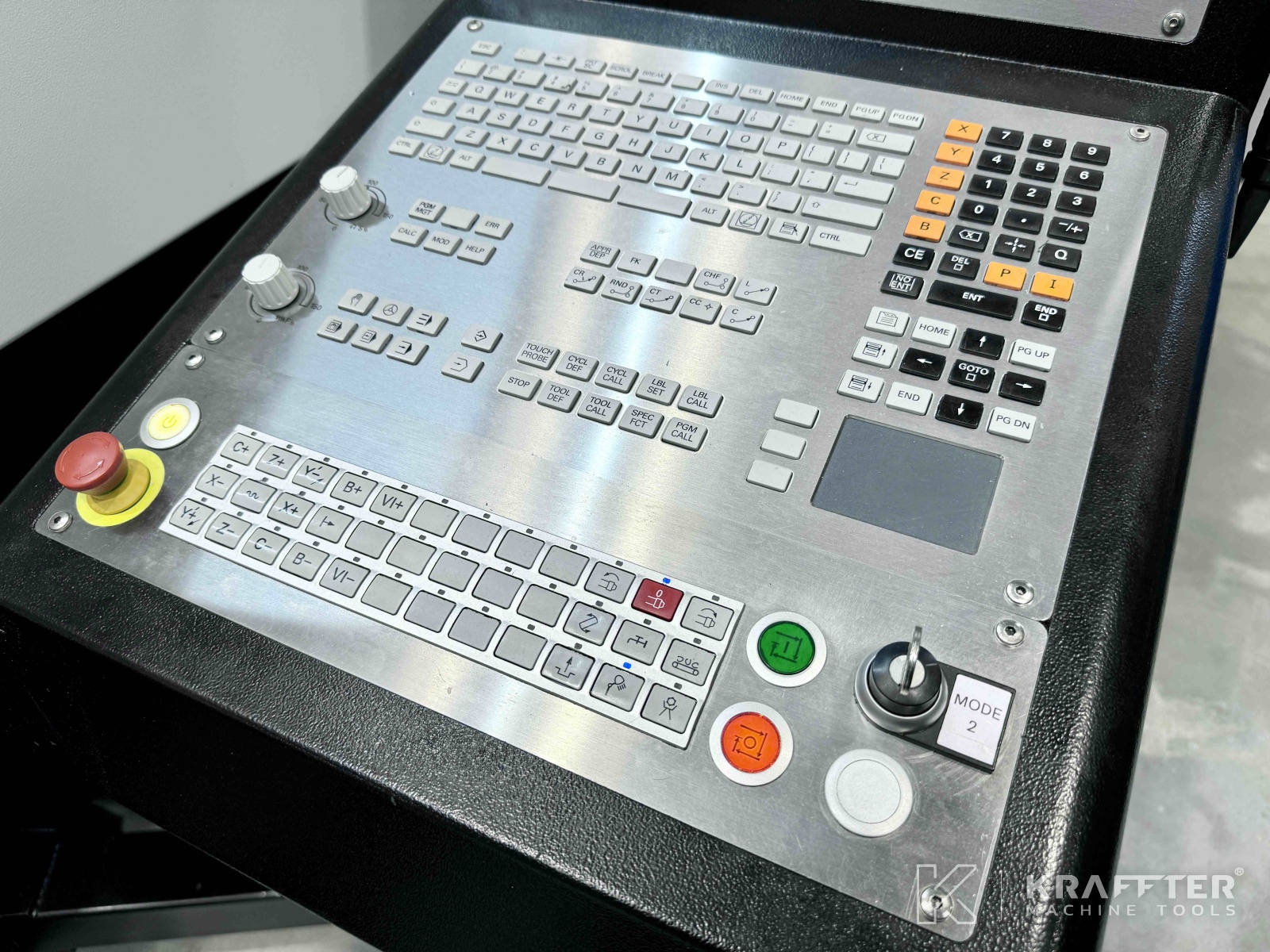

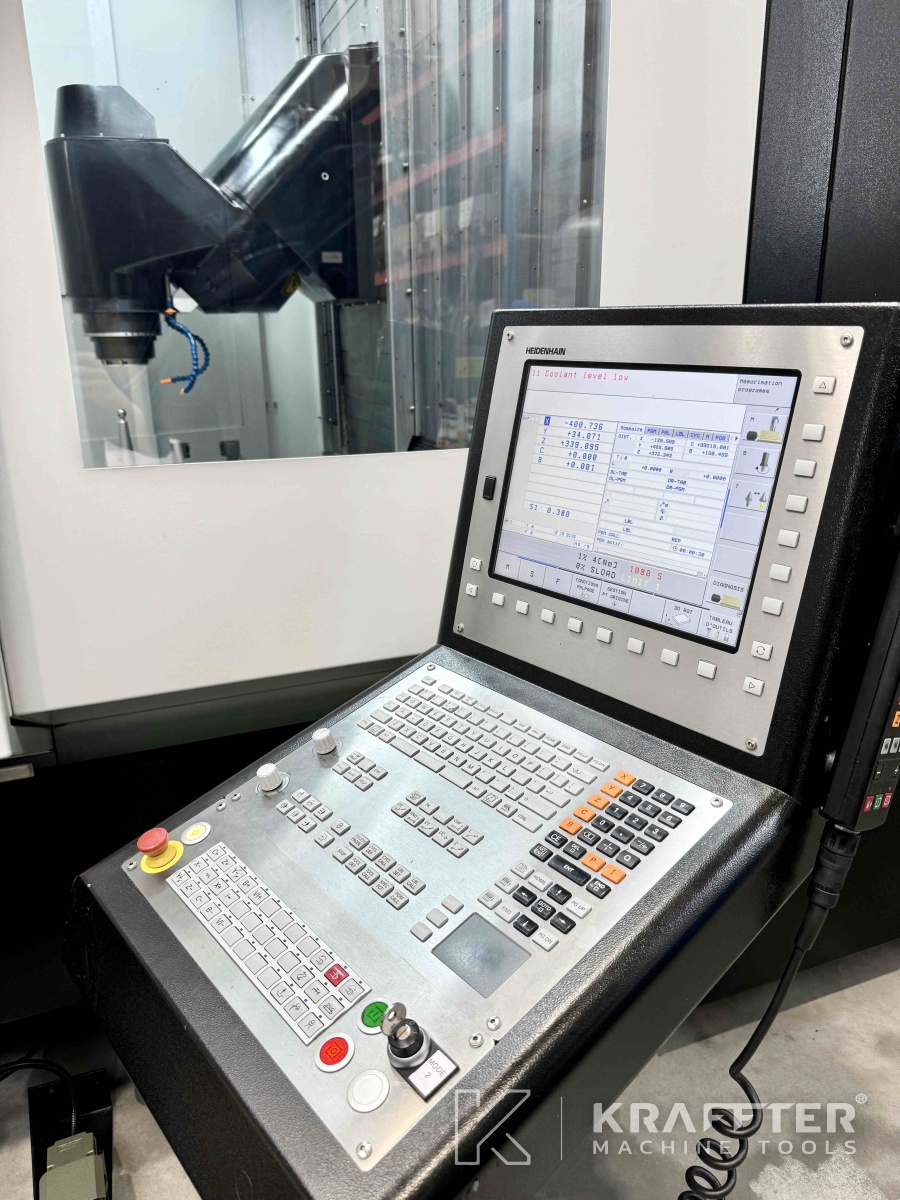

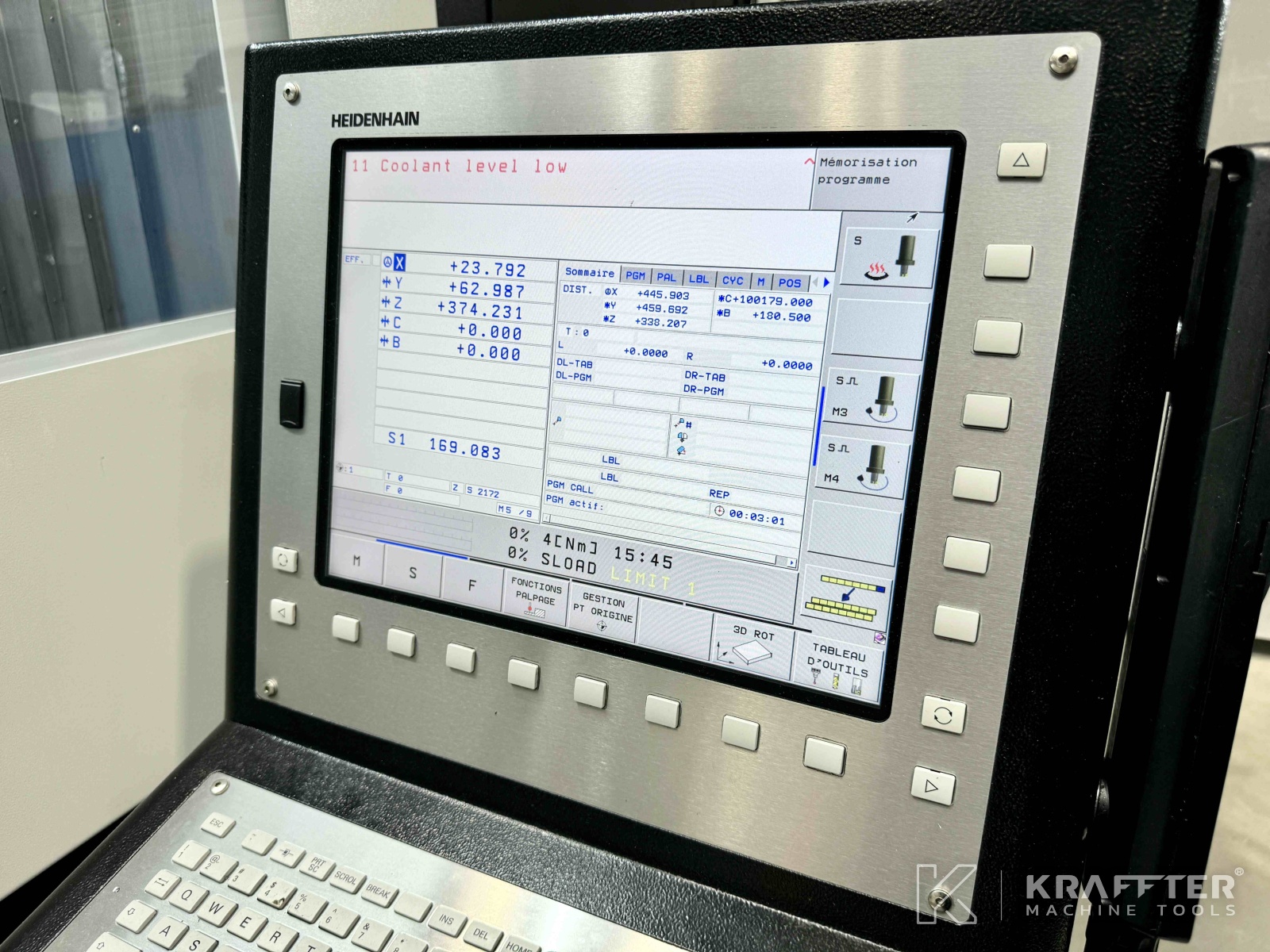

HEIDENHAIN iTNC 530 HSCI
Numero di assi continui
5
Corsa dell'asse X
1000 [mm]
Corsa dell'asse Y
800 [mm]
Corsa dell'asse Z
700 [mm]
Velocità di movimento degli assi X, Y e Z
10000 [mm/min]
Velocità di movimento rapida X, Y e Z
24000 [mm/min]

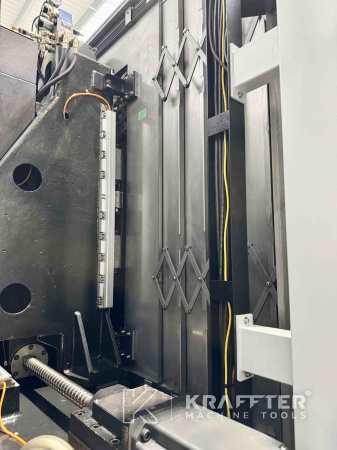

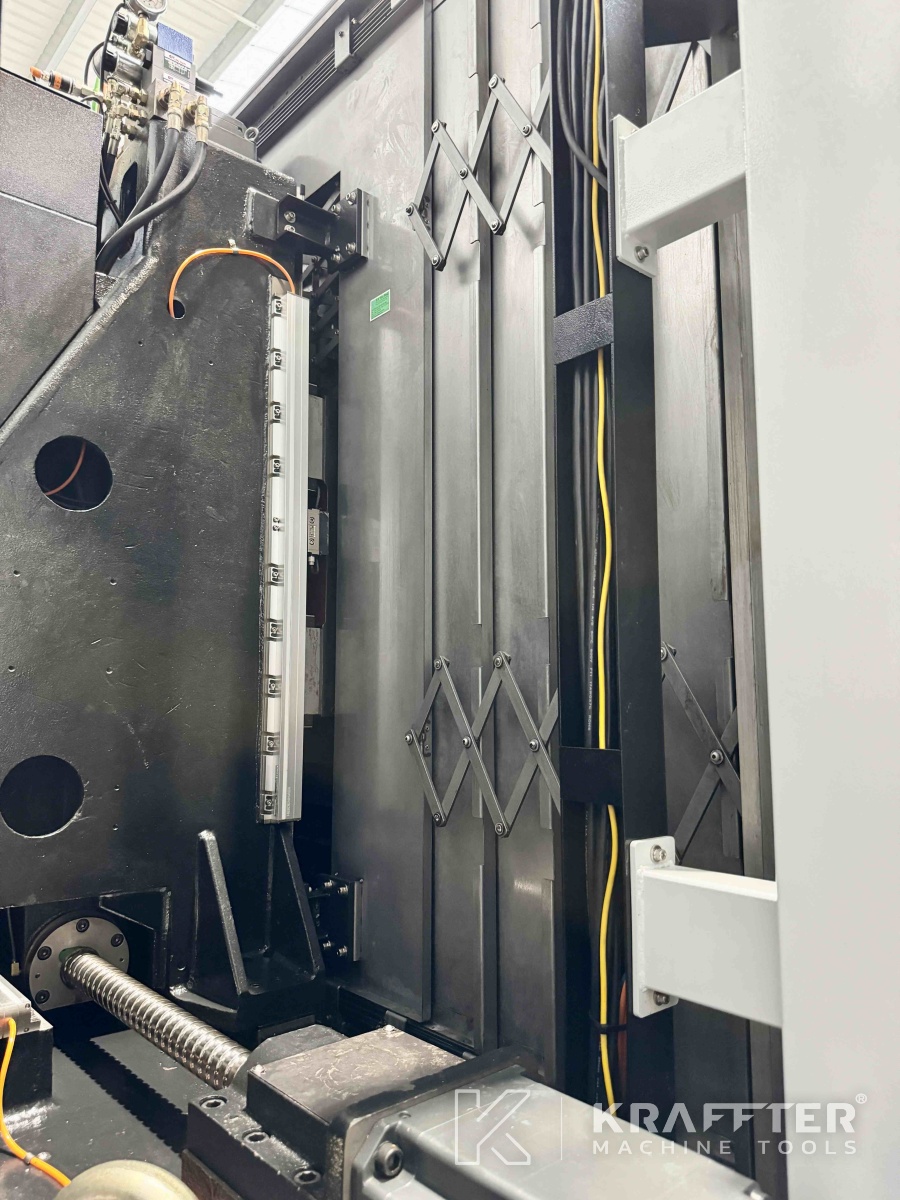

Vite a circolazione di sfere asse X, Ø x passo
50 x 12 [mm]
Vite a circolazione di sfere asse Y, Ø x passo
50 x 12 [mm]
Vite a circolazione di sfere asse Z, Ø x passo
50 x 12 [mm]
Distanza minima mandrino/tavola
150 [mm]
Distanza massima mandrino/tavola
850 [mm]
Lunghezza del tavolo
1000 [mm]
Larghezza del tavolo
800 [mm]
Peso massimo ammissibile sul tavolo
1500 [Kg]

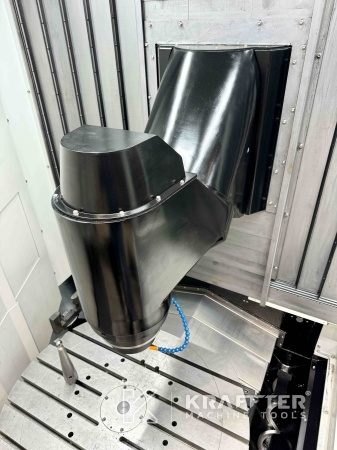

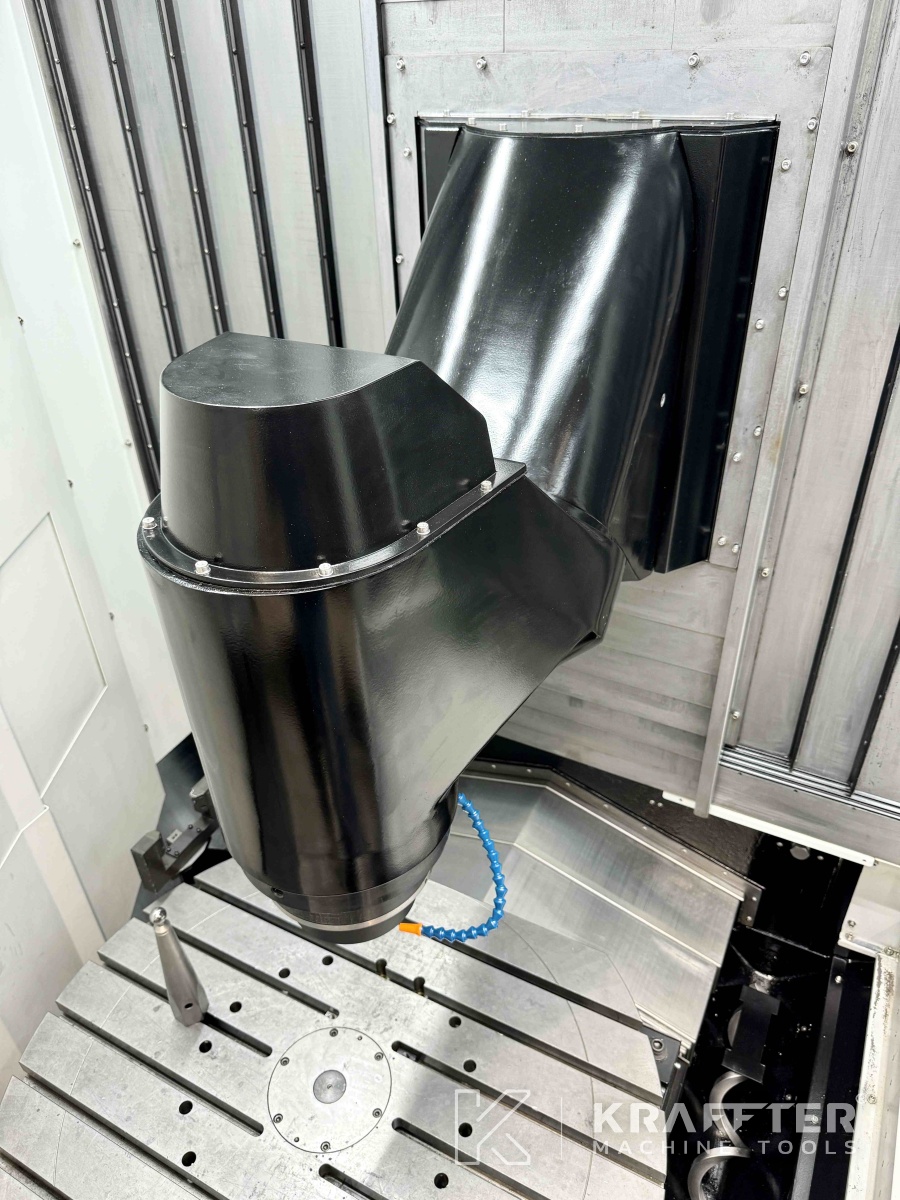

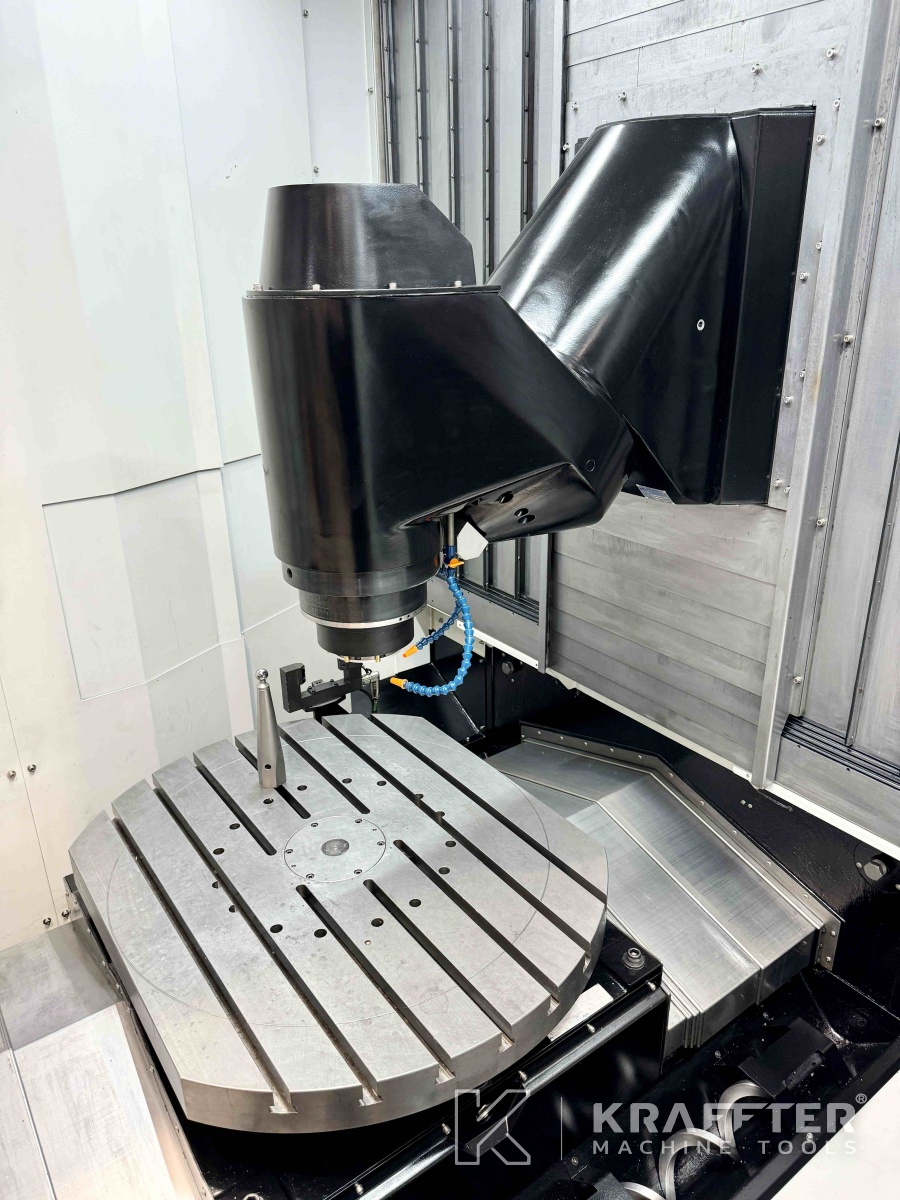

Corsa angolare dell'asse B
180 [°]
Corsa angolare dell'asse C: rotazione della tavola
360 [°]
Orientamento del tavolo
0.001 [°]
Precisione di indicizzazione dell'asse B
0.001 [°]

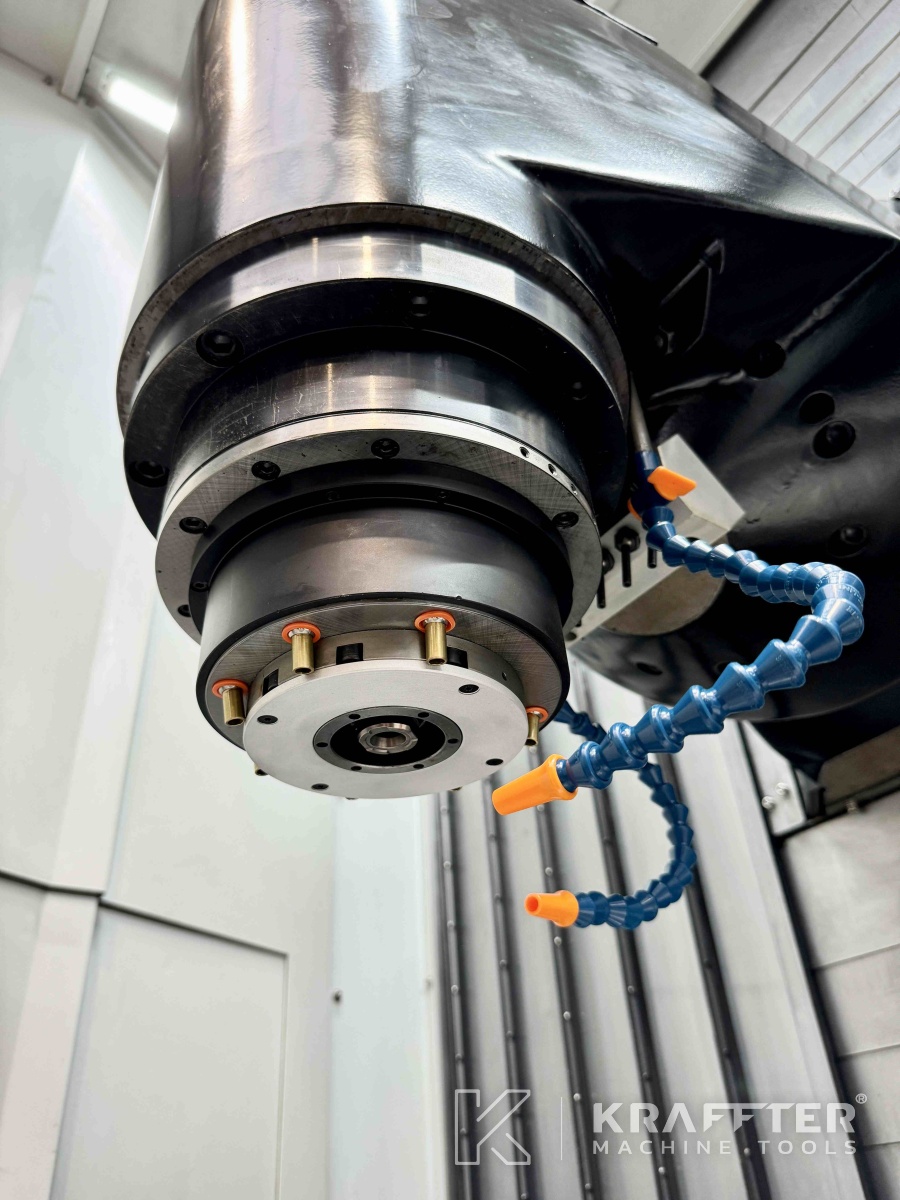

Attacco mandrino

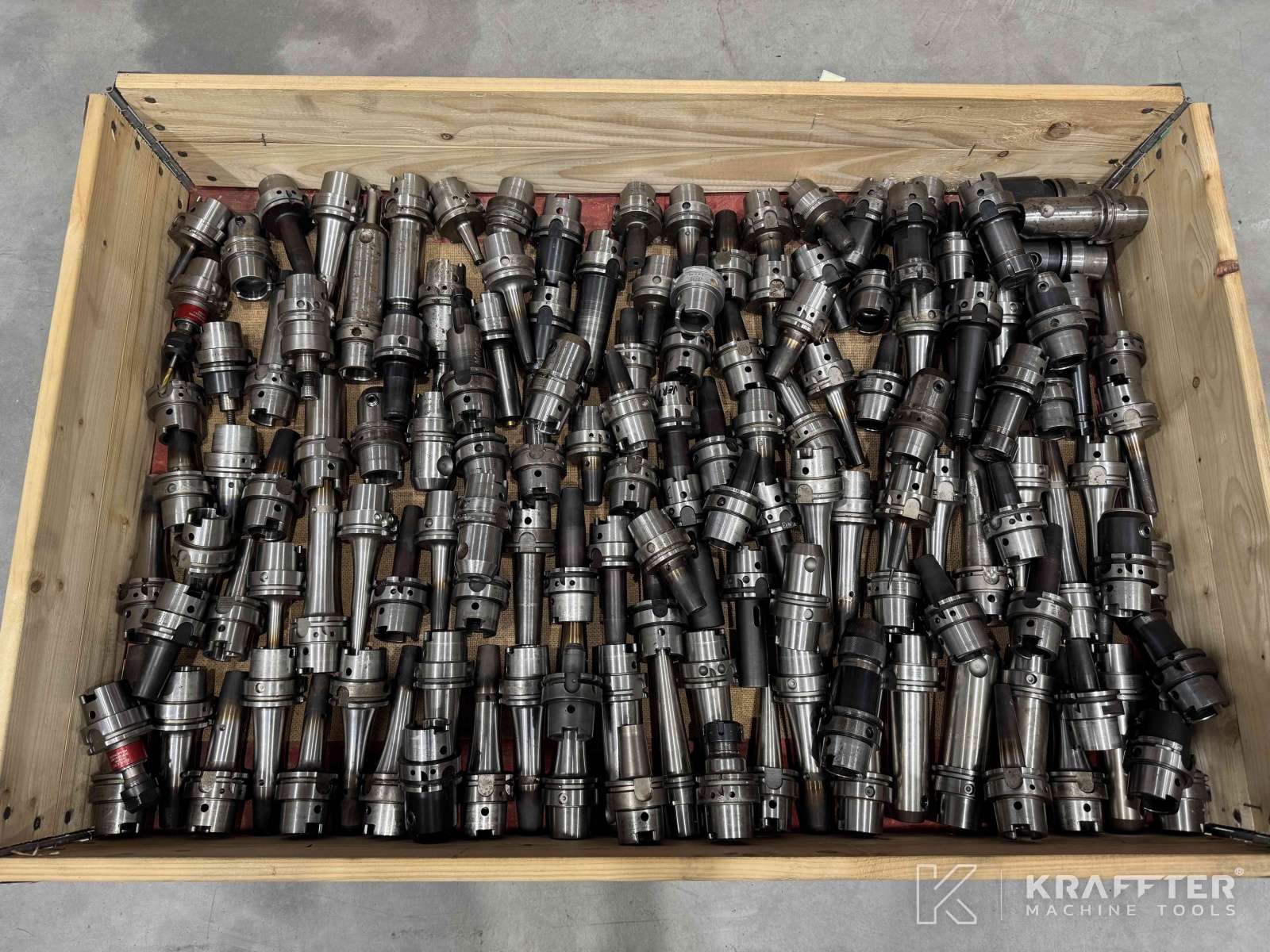

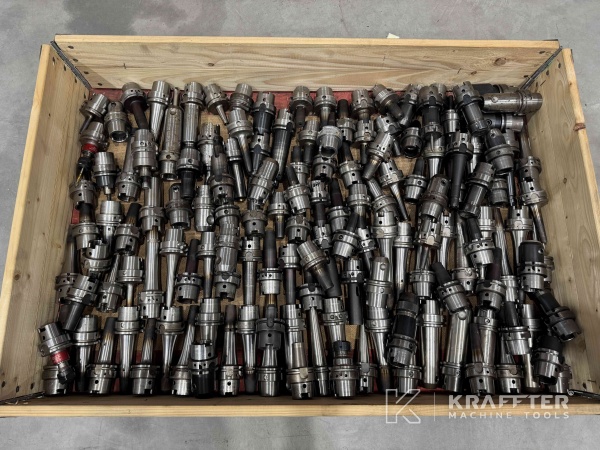

HSK-A 63
Massima velocità mandrino
18000 [giri/min]
Potenza del mandrino
26 [kW]
Numero di stazioni del magazzino utensili
40
Lunghezza massima dell'utensile
300 [mm]
Peso massimo per utensile
7 [Kg]
Diametro massimo utensile
120 [mm]
Capacità del vassoio di irrigazione
700 [l]
Tensione di alimentazione
400 [V]
Peso
15000 [Kg]
Ulteriori informazioni
EQUIPAGGIAMENTO STANDARD:
- Mandrino raffreddato 18 000 giri/min / 35kW / 160 Nm

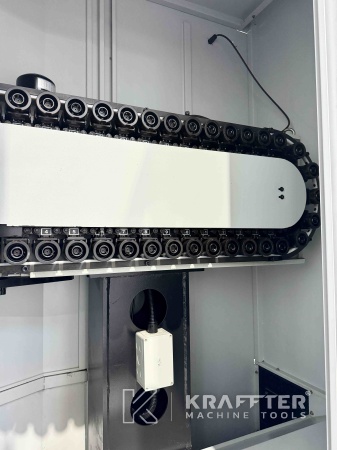

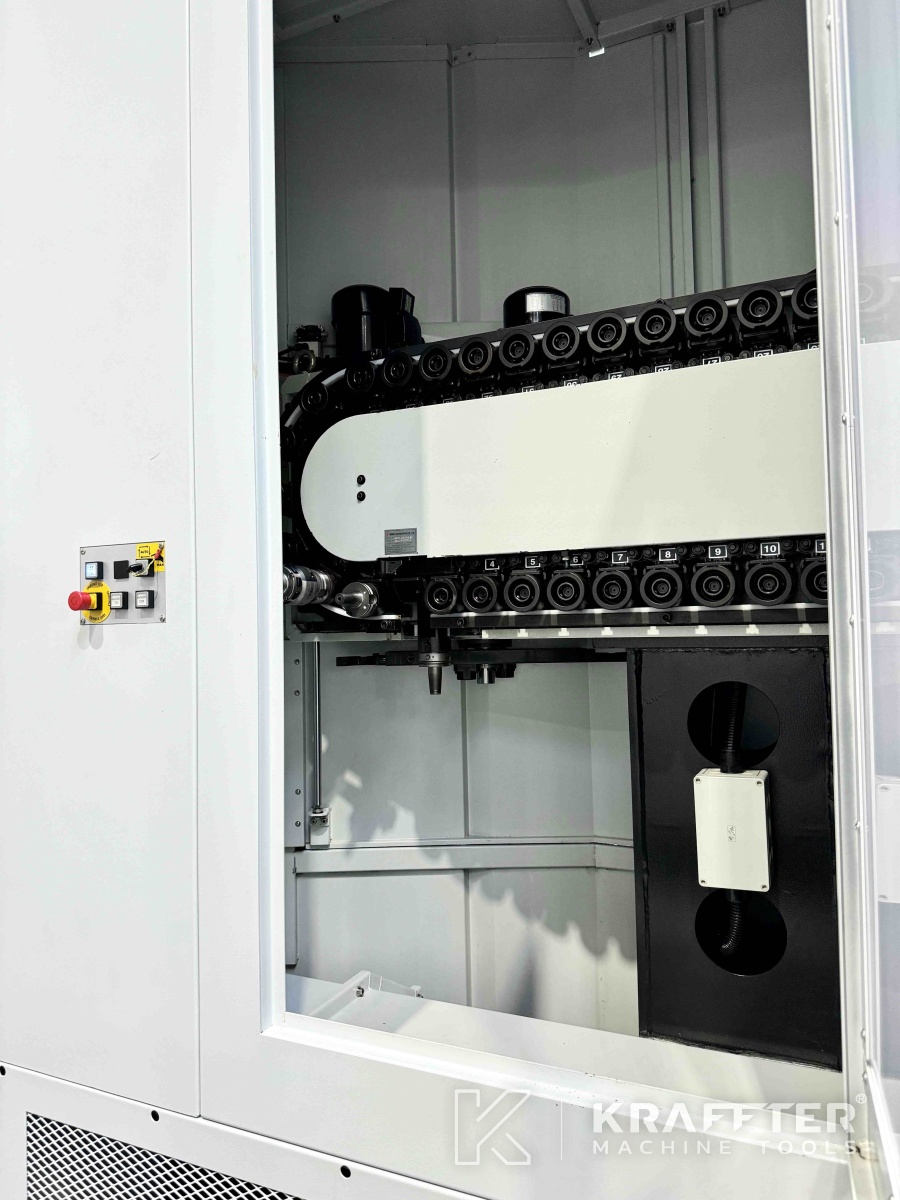

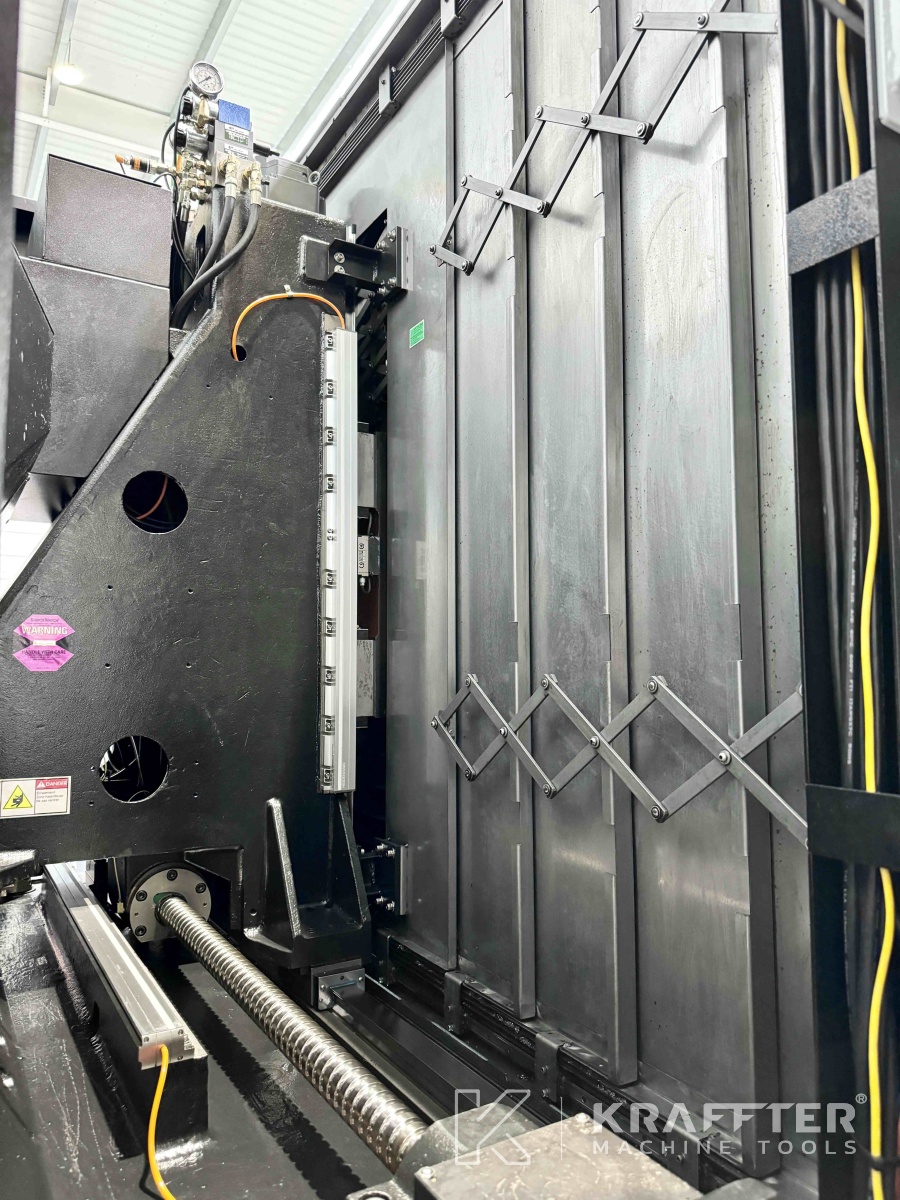

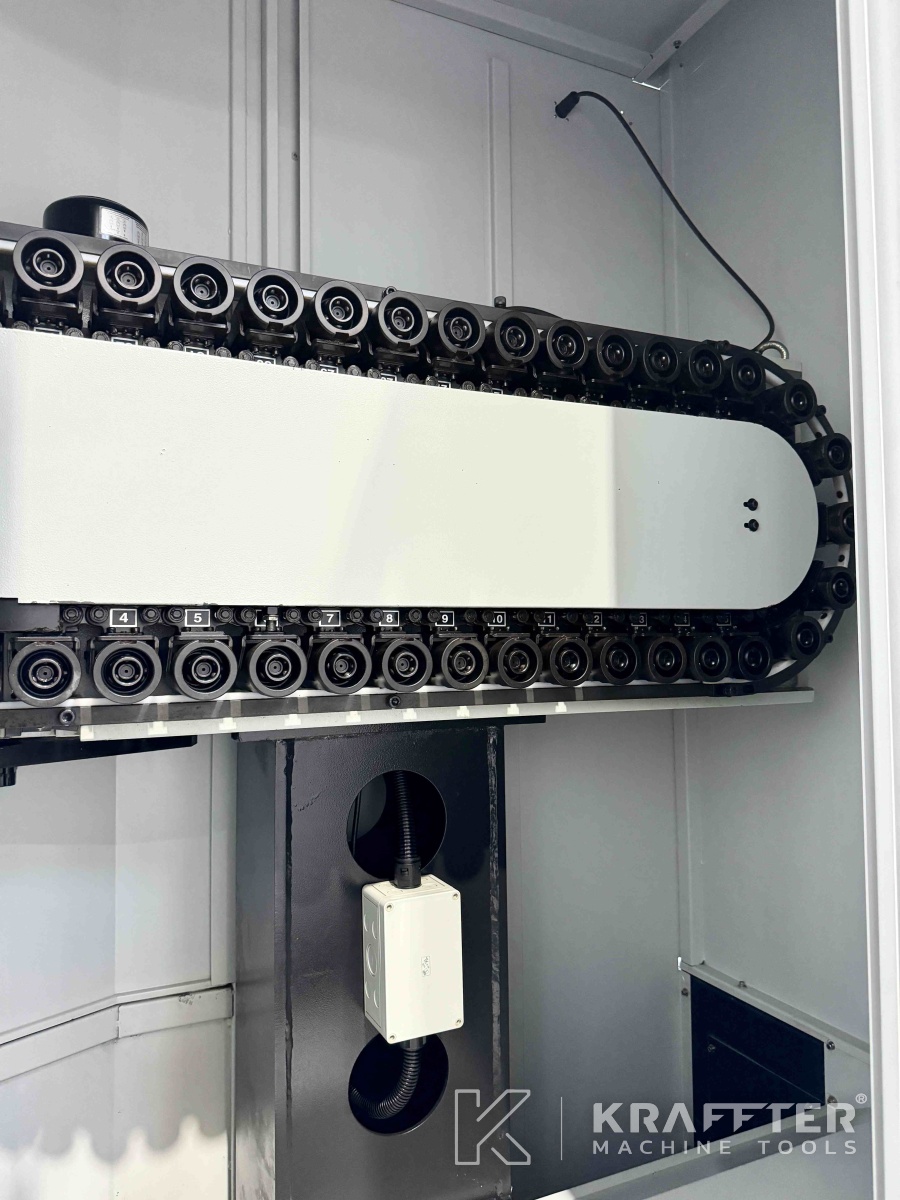

- Cambia utensili automatico a doppio braccio con magazzino a 40 stazioni
- Sistema di refrigerazione programmabile

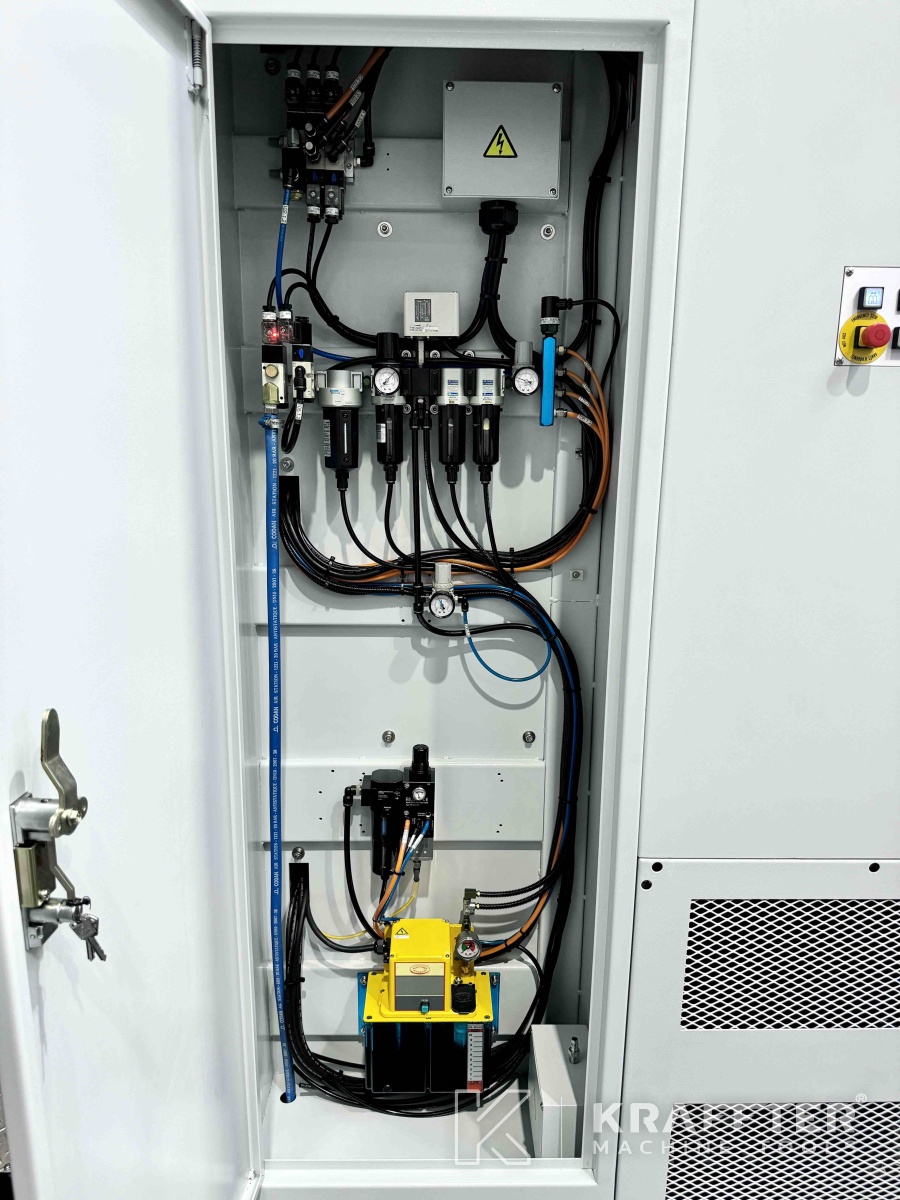

- Sistema di lubrificazione centralizzata automatica
- Soffiatore d'aria attraverso il mandrino
- Trasportatore di trucioli a catena

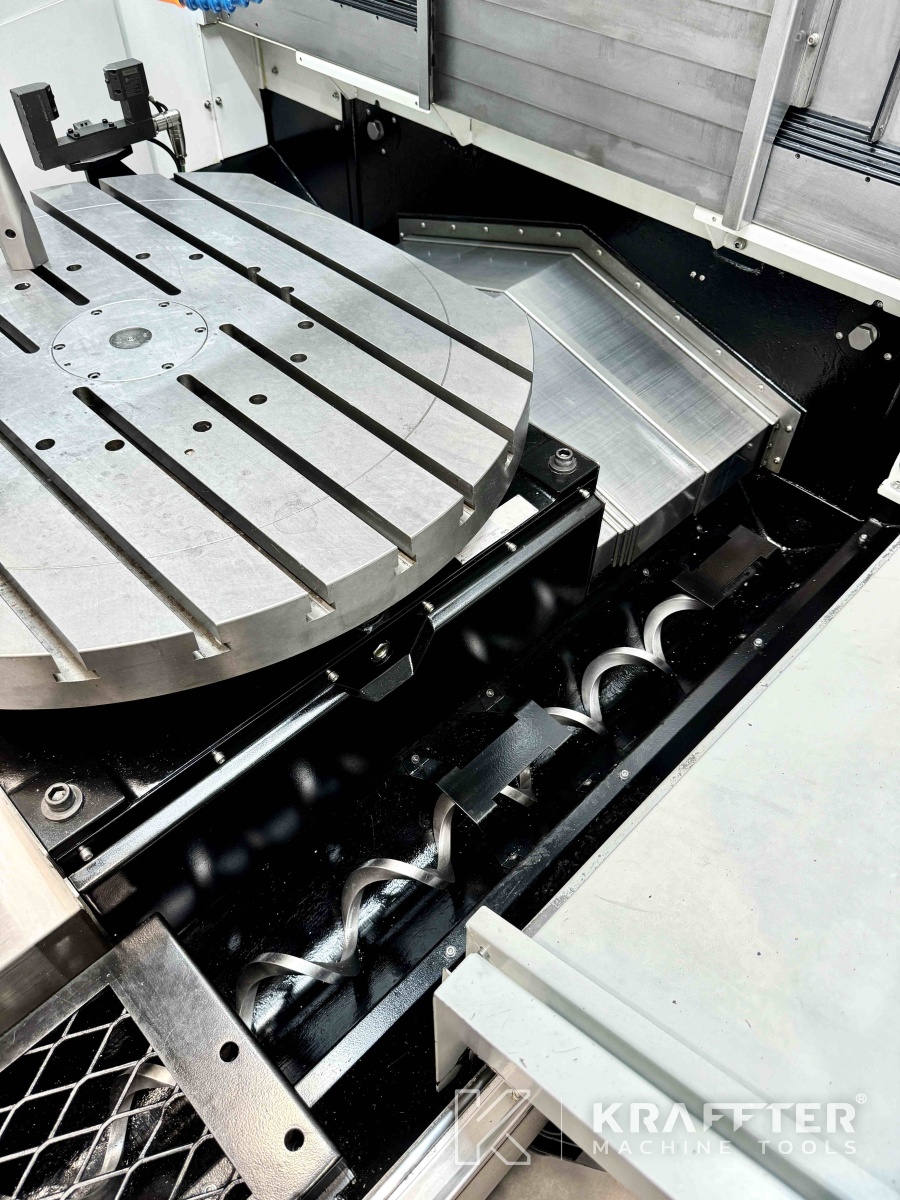

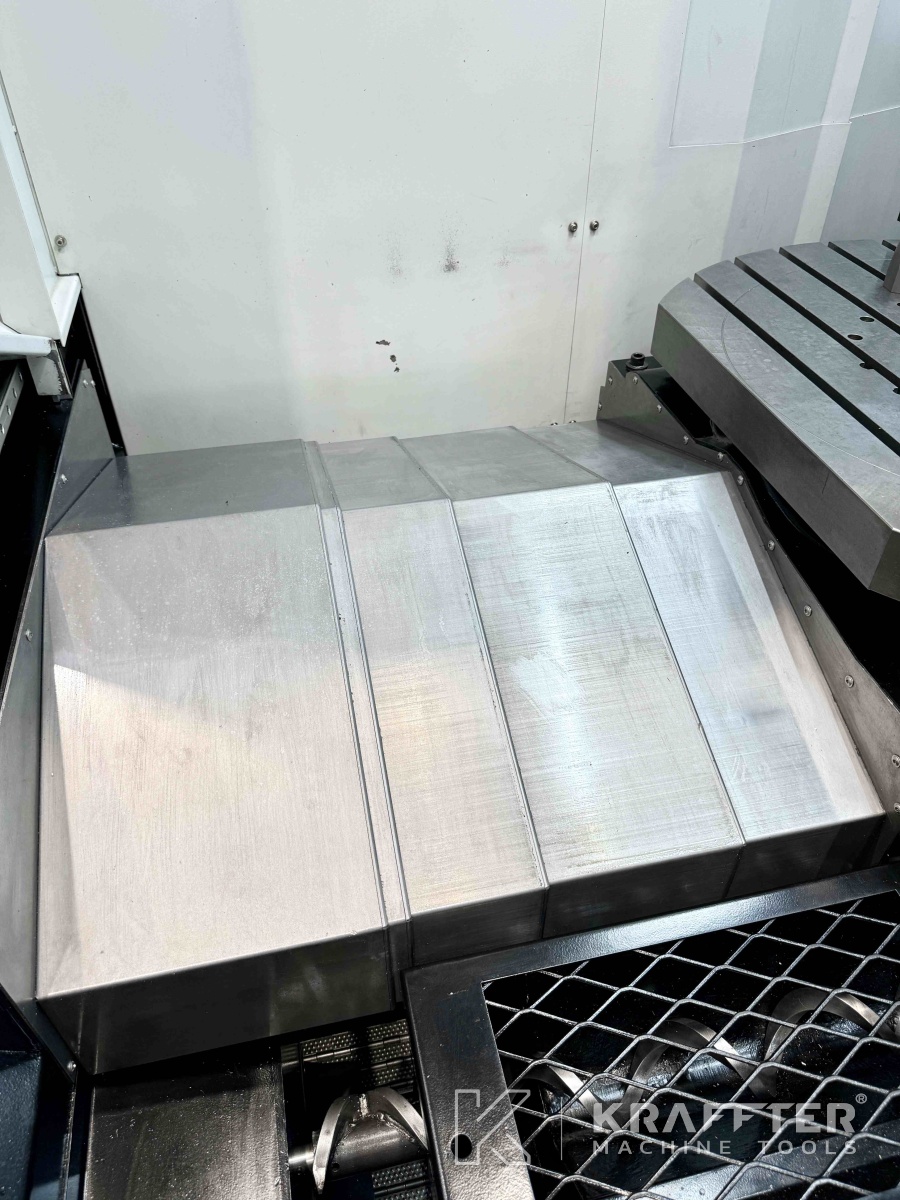

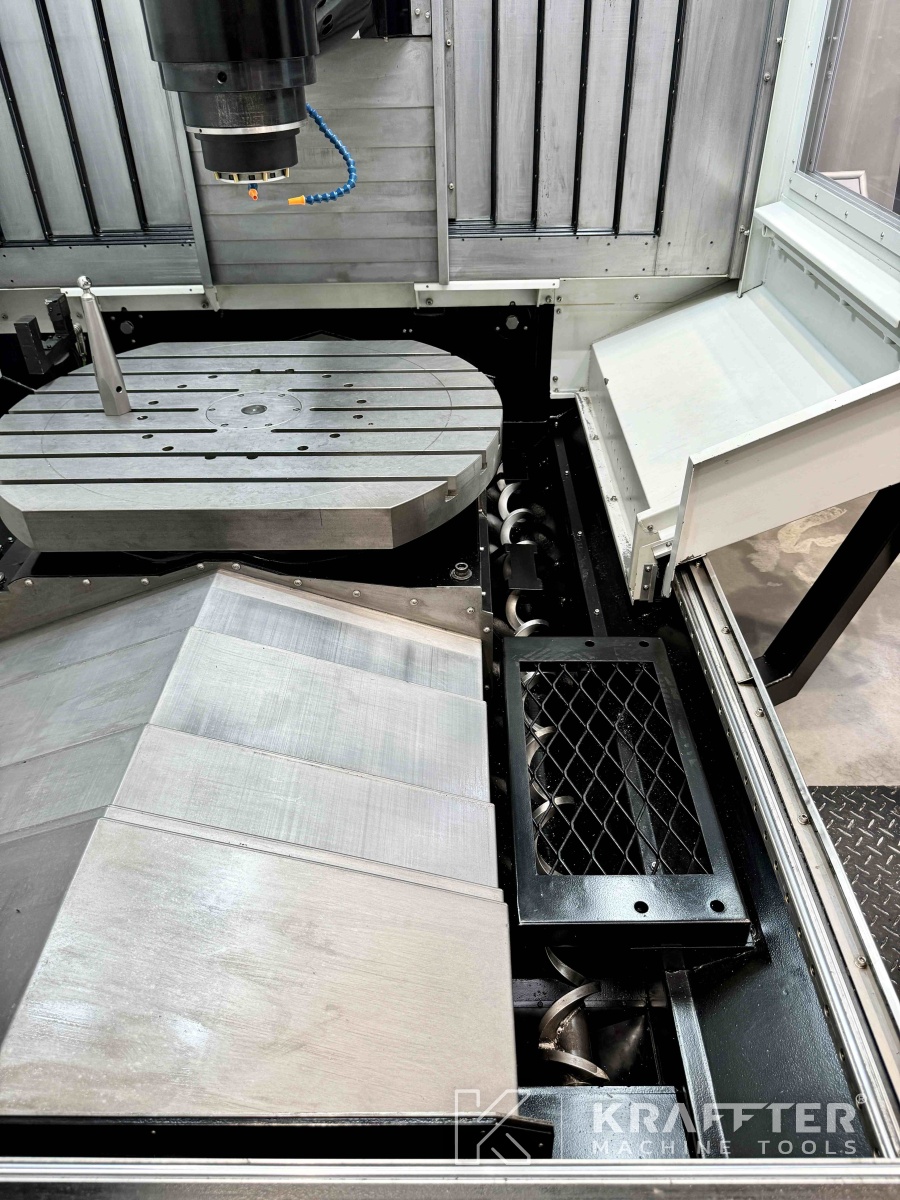

- Trasportatori interni di trucioli a vite (Quantità 2)
- Righelli ottici HEIDENHAIN sugli assi XYZ con alimentazione d'aria
- Encoder di precisione sugli assi B e C
- Volantino elettronico HEIDENHAIN
- Luce di avvertimento

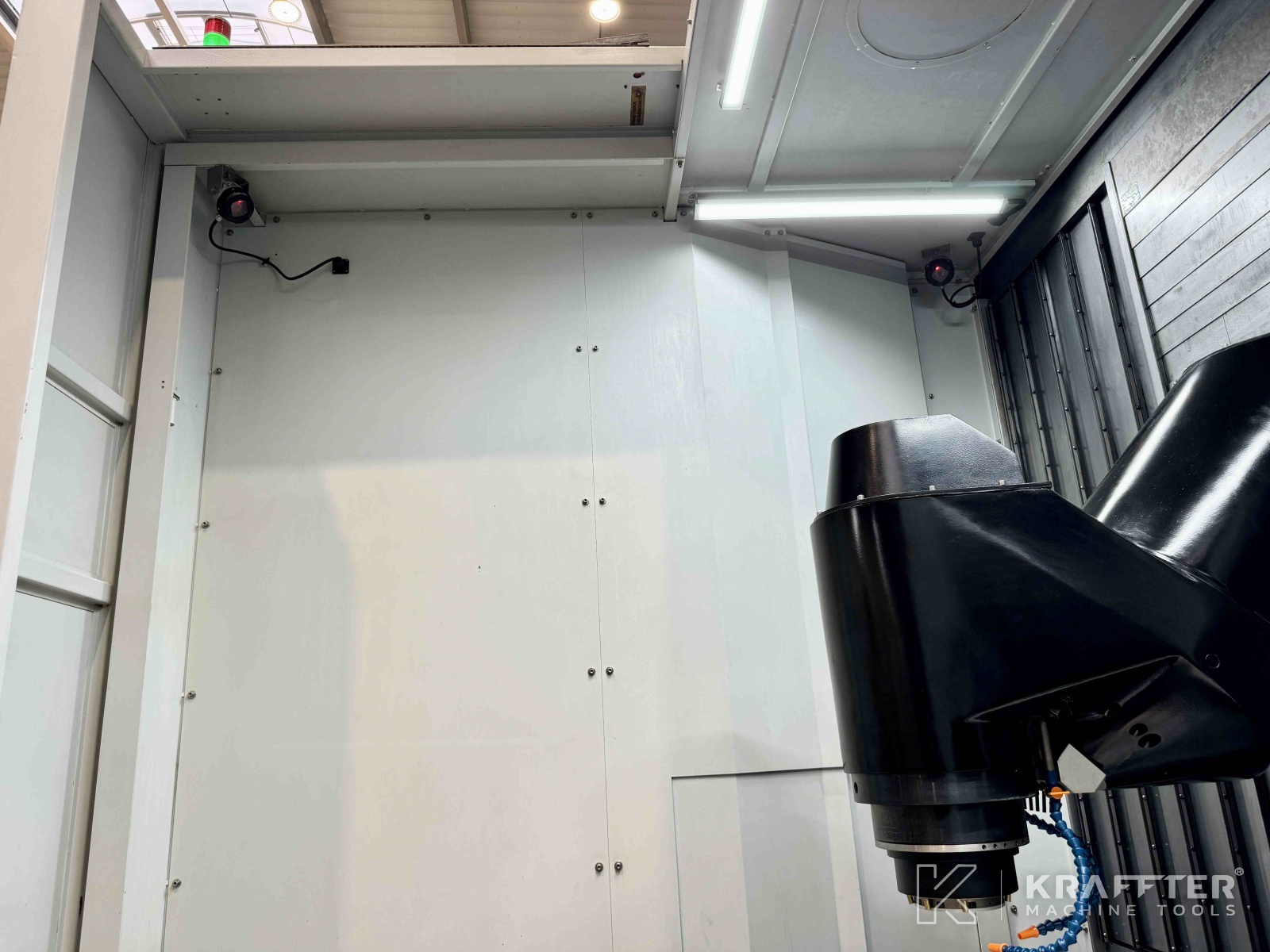

- Illuminazione dell'area di lavoro
- Piedini di livellamento
EQUIPAGGIAMENTO AGGIUNTIVO:
- Refrigerante ad alta pressione attraverso il mandrino 20 bar

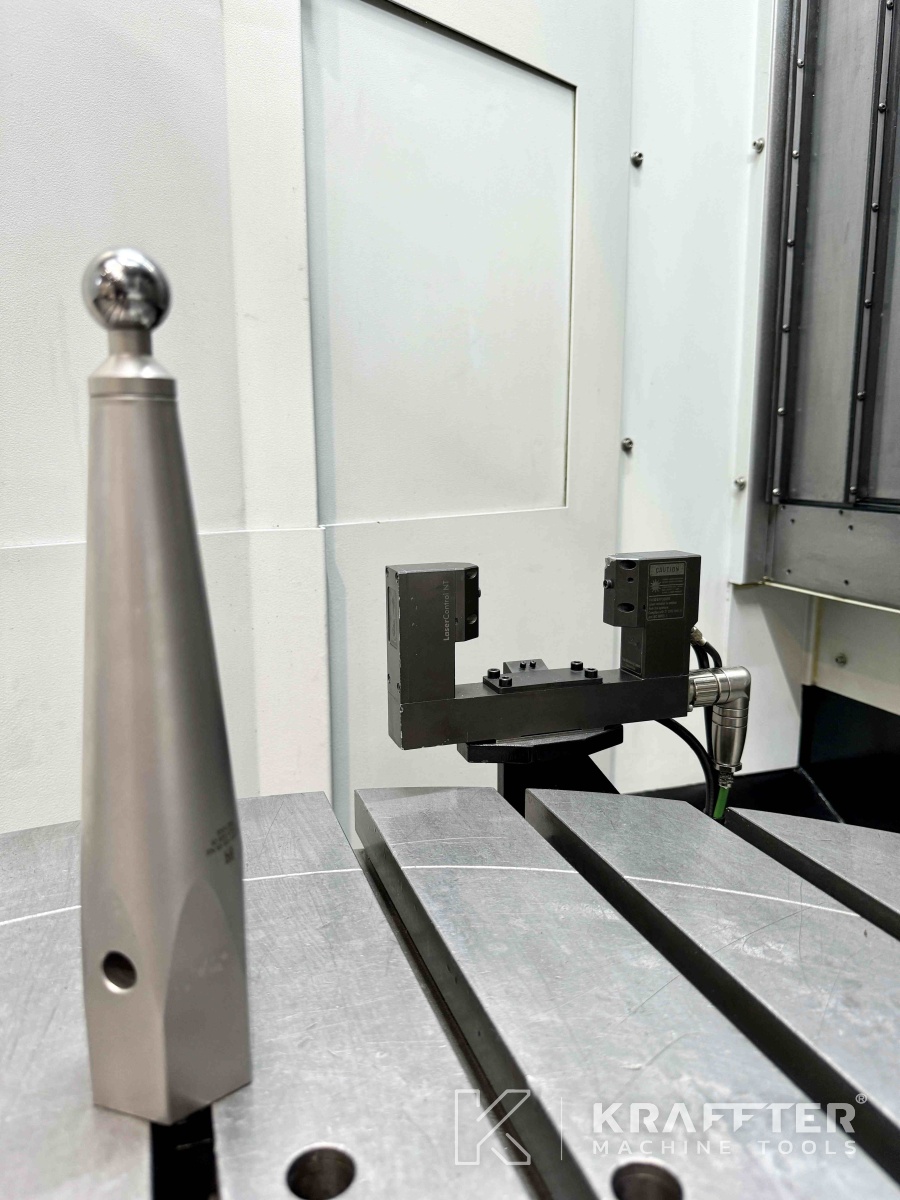

- Sistema laser BLUM per la regolazione degli utensili e il rilevamento della rottura degli utensili

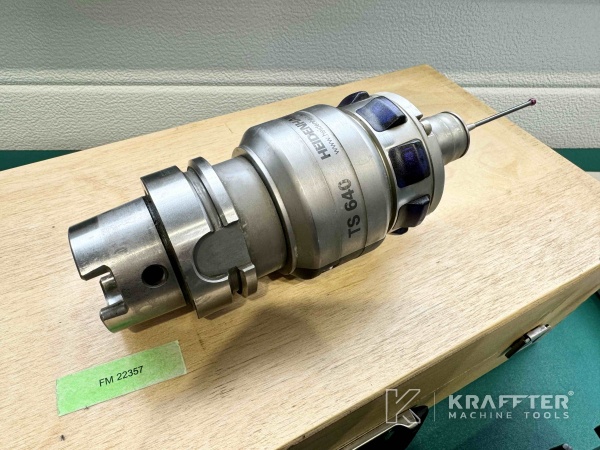

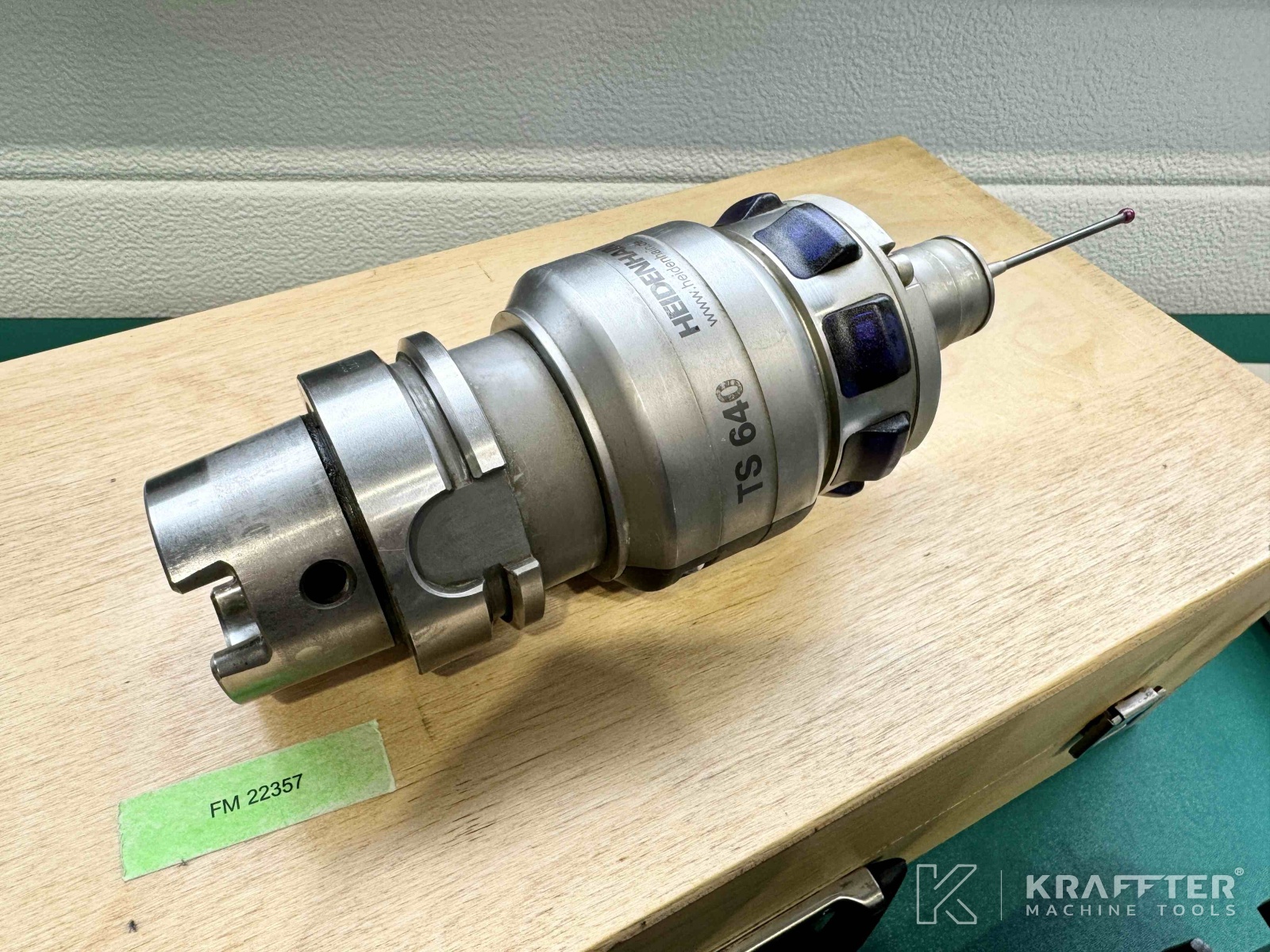

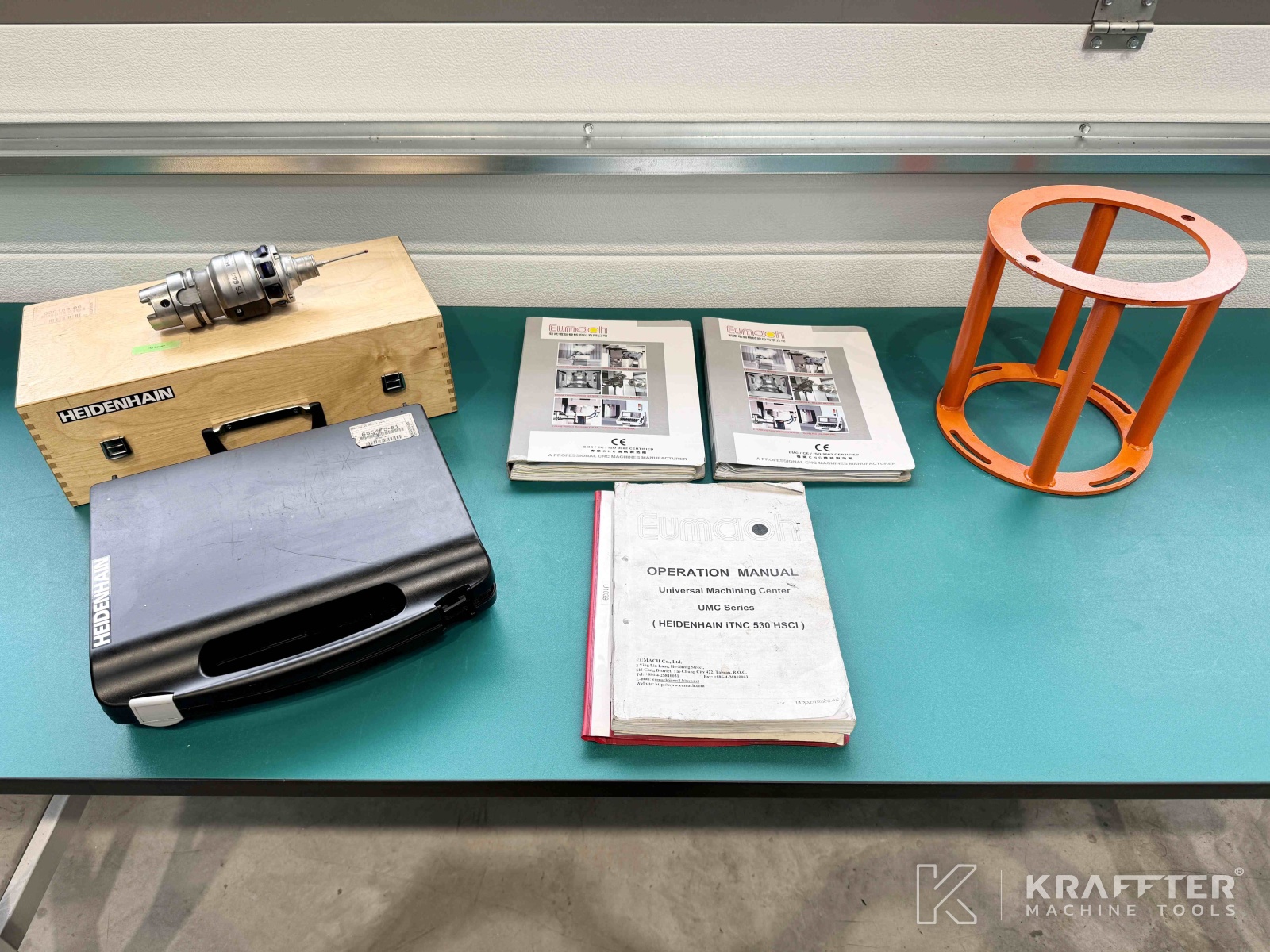

- Sonda pezzo HEIDENHAIN TS-640

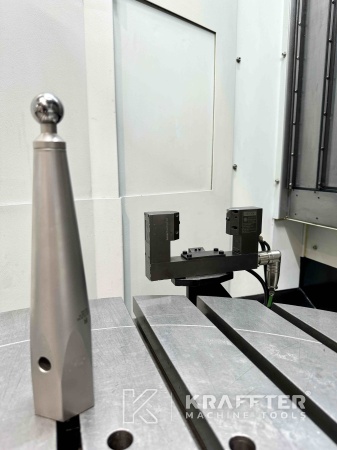

- Opzione HEIDENHAIN KINEMATICS + interfaccia di calibrazione
- Opzione HEIDENHAIN DCM (anti-collisione)
- Opzione HEIDENHAIN AFC (Adaptive Feed Control)
