Venduto

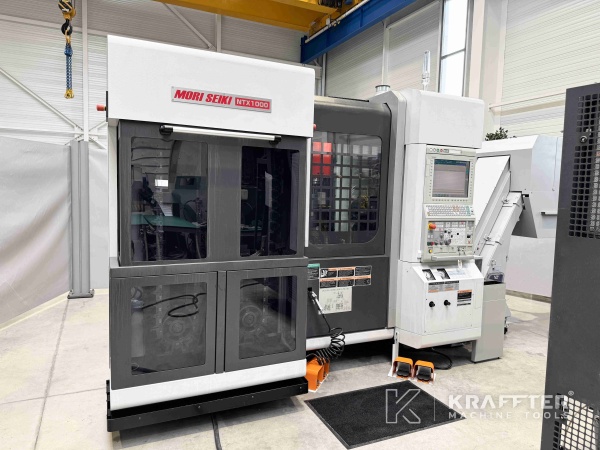

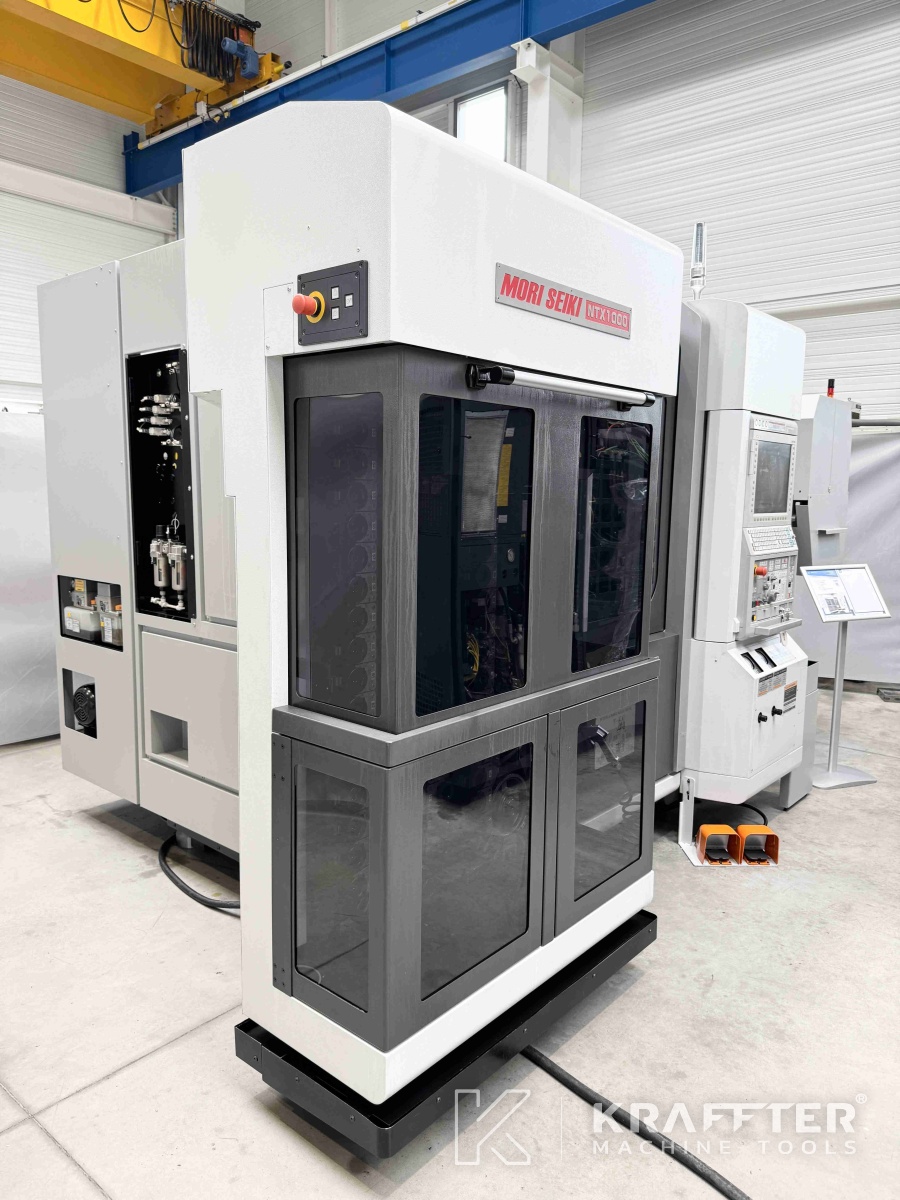

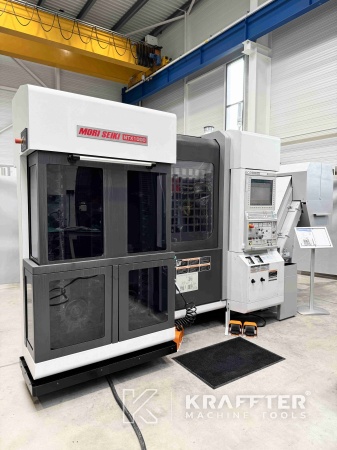

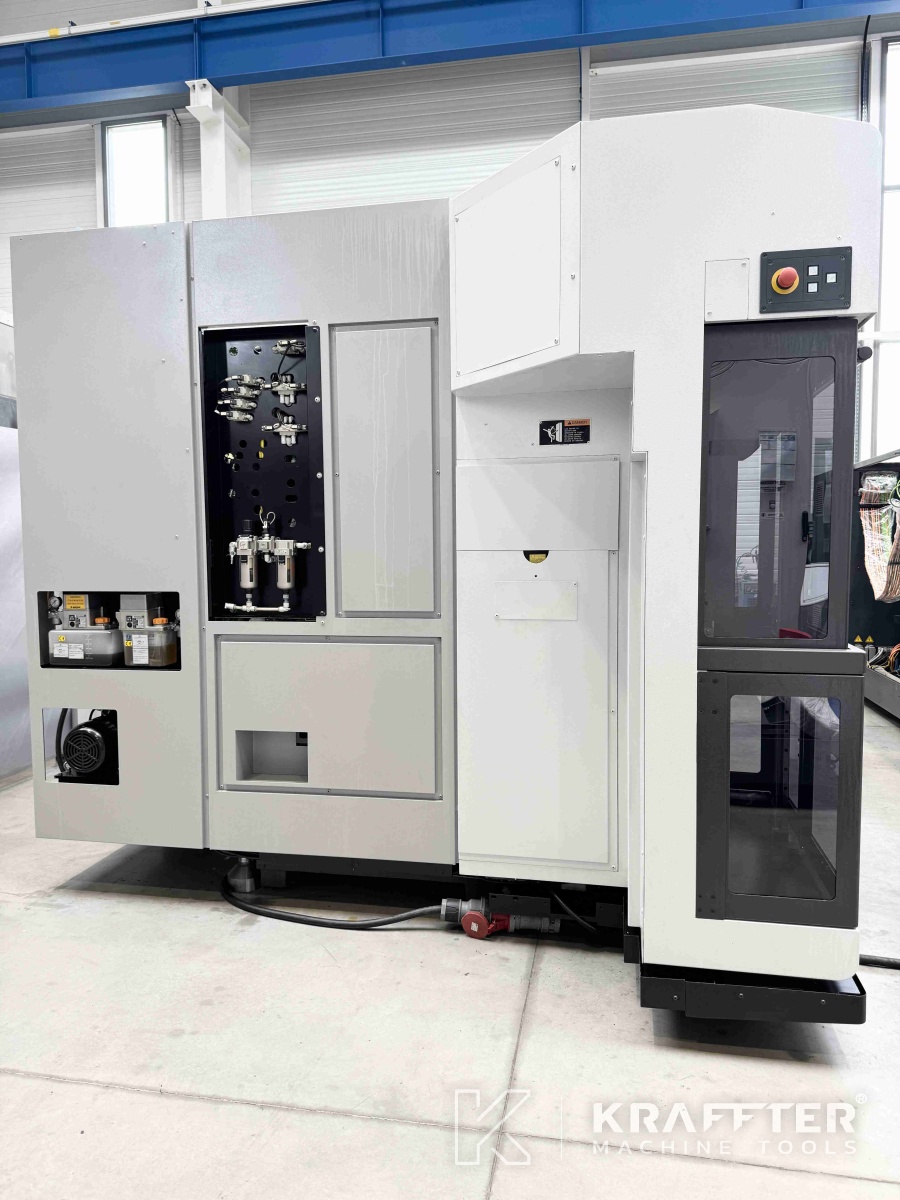

Tipo di macchina: Centro di tornitura fresatura

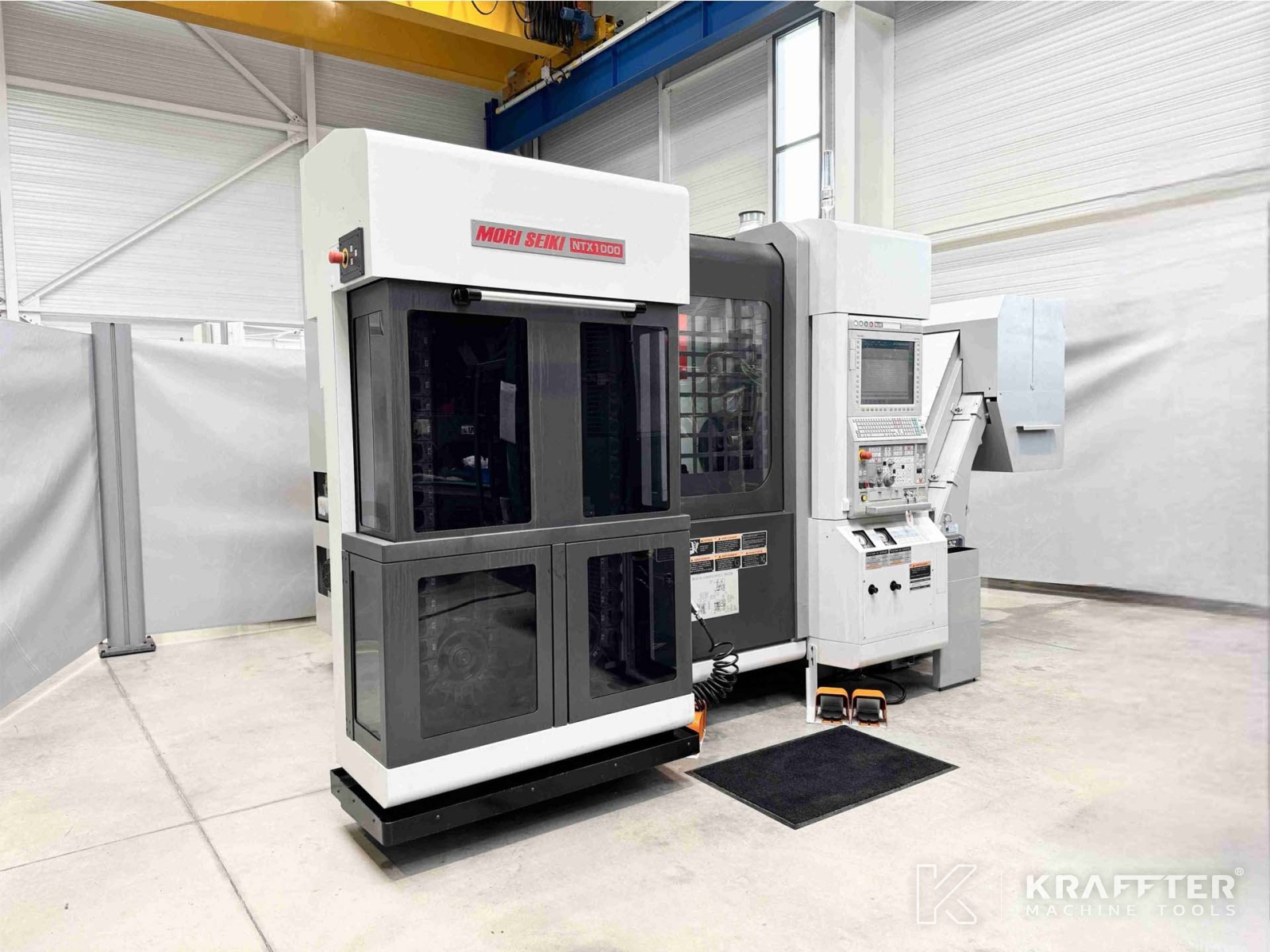

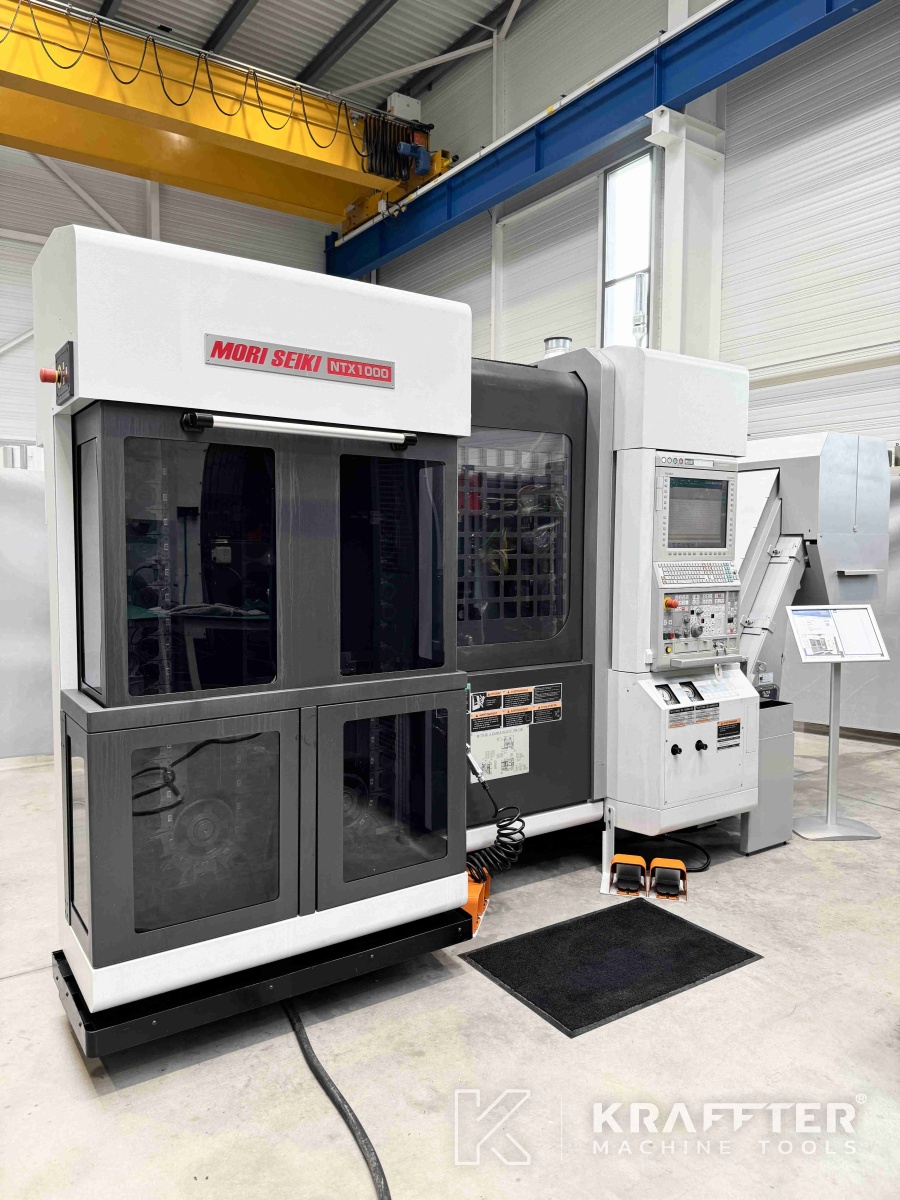

Marca : MORI SEIKI
N° de stock: 90127
Modello : NTX 1000 / SZ
Anno : 2011
Posizione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche

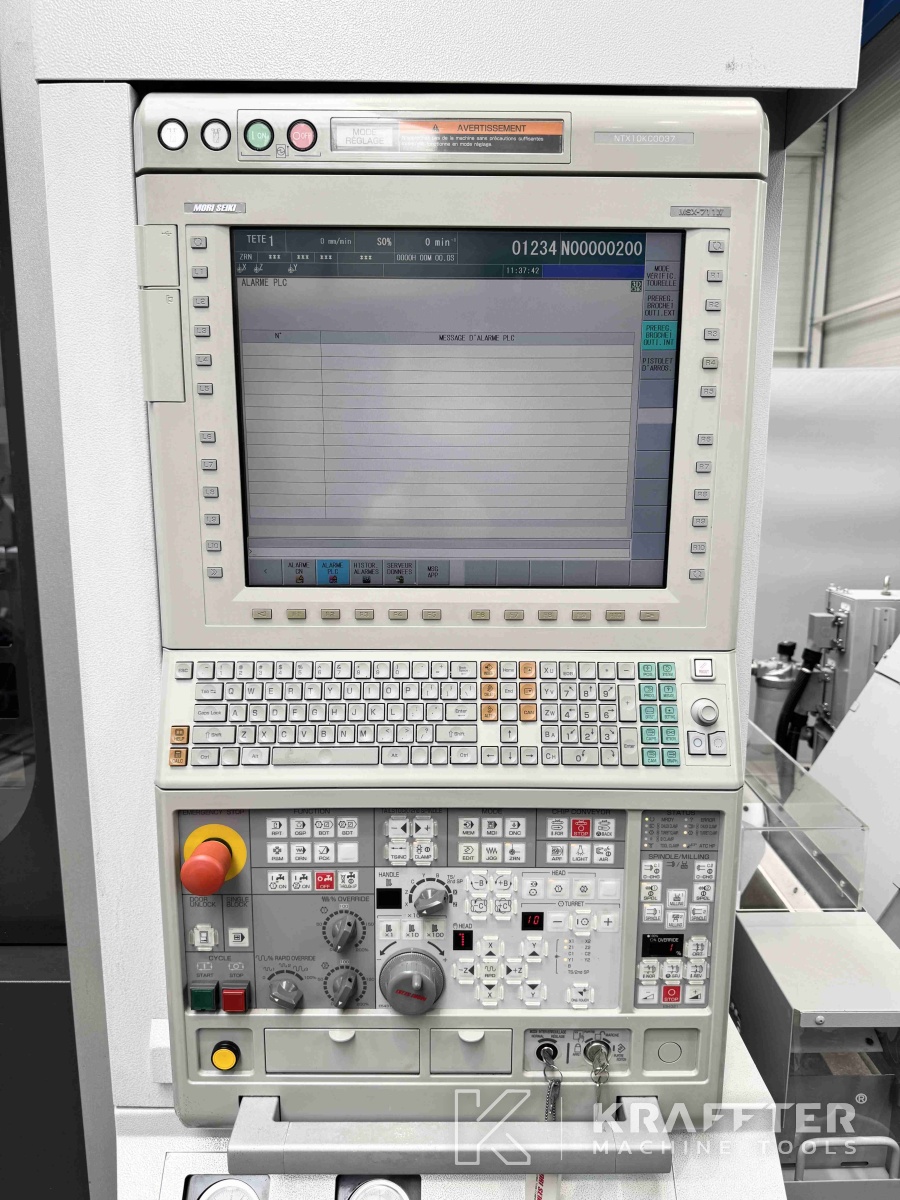

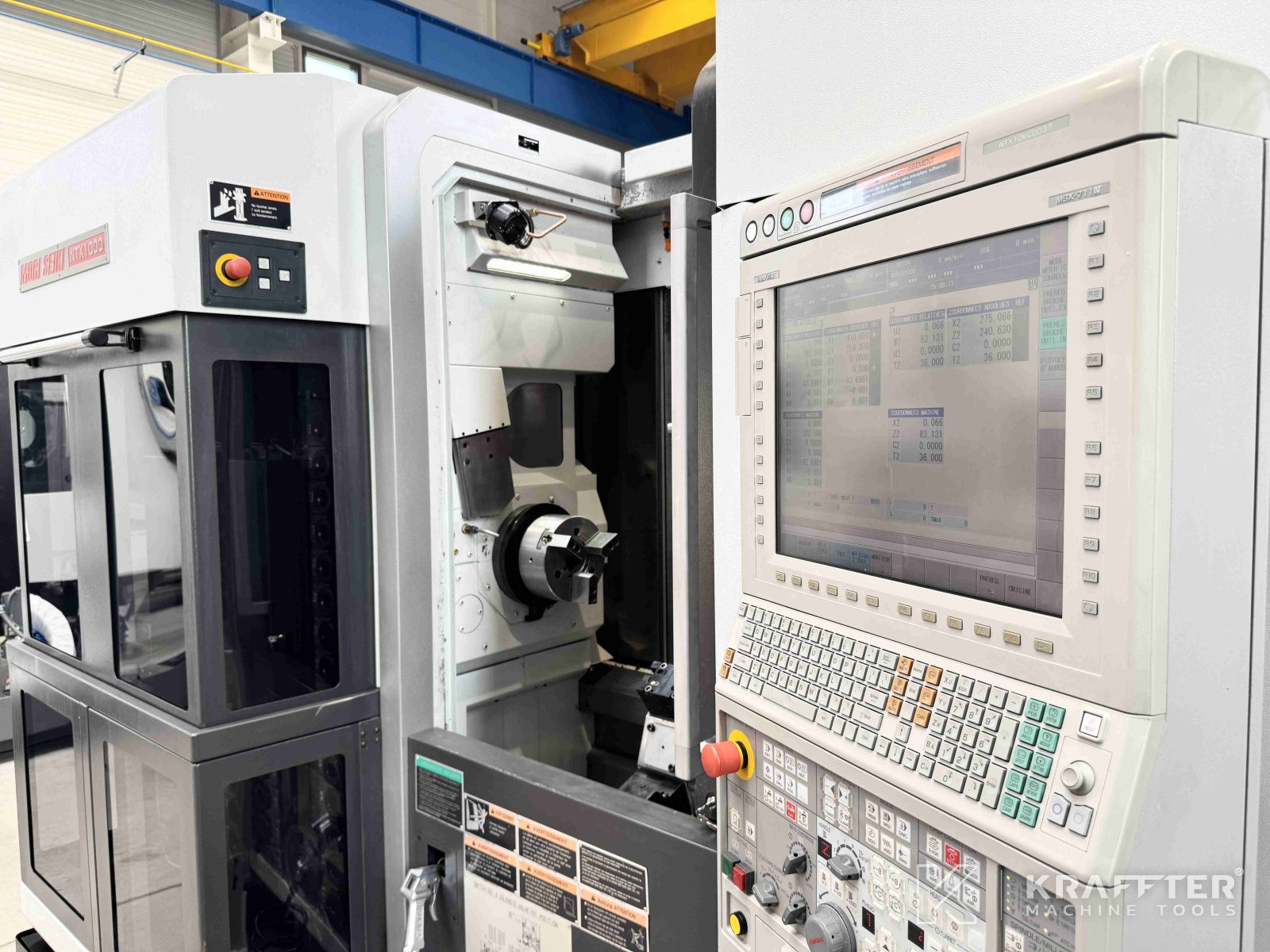

Tipo di CN
FANUC MSX-711 IV
Numero di assi continui
5
Diametro massimo di tornitura
370 [mm]
Lunghezza massima lavorabile
424 [mm]
Corsa dell'asse Y
105
Corsa dell'asse Z1
460 [mm]
Corsa dell'asse X1
380 [mm]
Corsa dell'asse Z2
610 [mm]
Corsa dell'asse X2
155 [mm]
Corsa angolare dell'asse B
120 [°]
Precisione di indicizzazione dell'asse B
0.0001 [°]

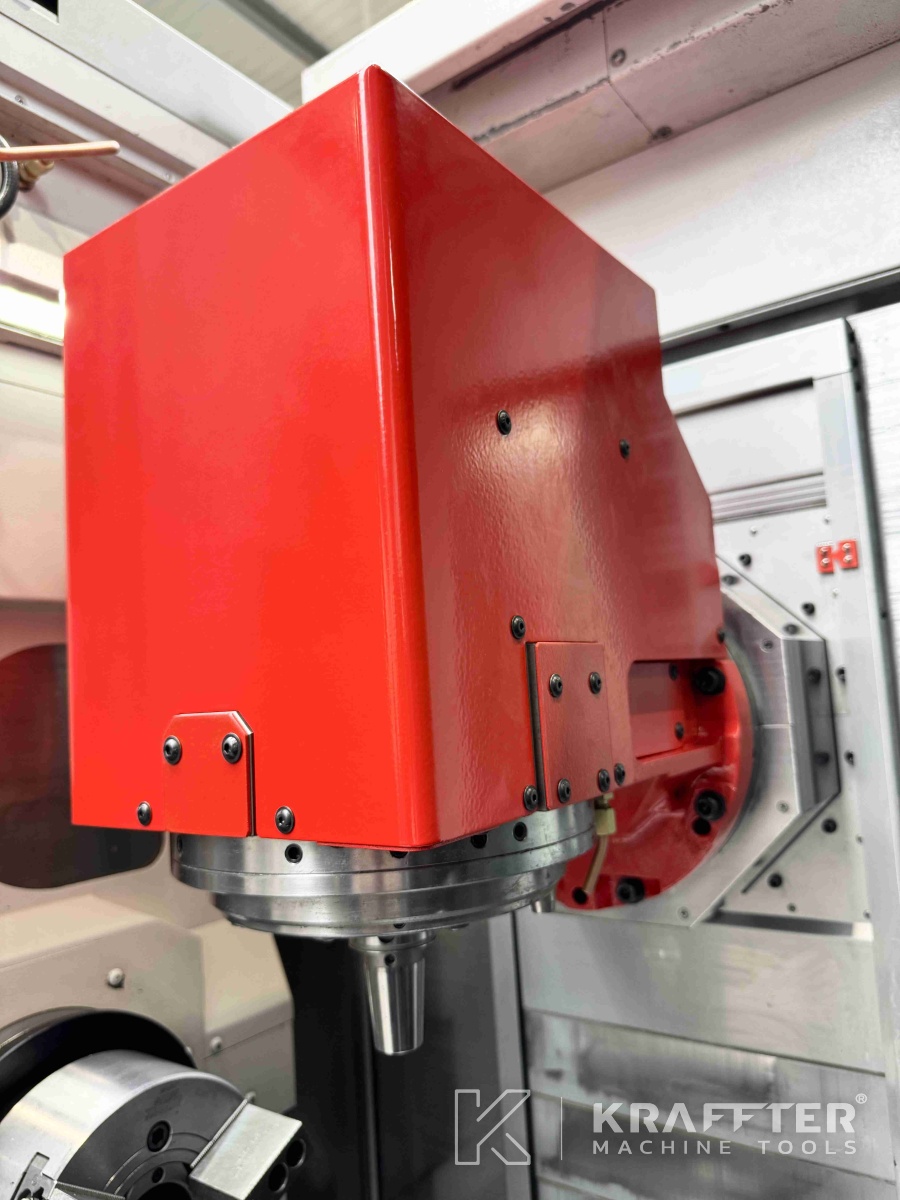

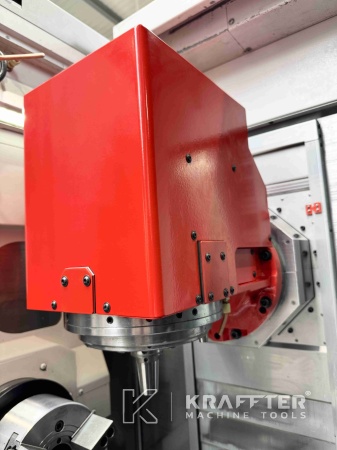

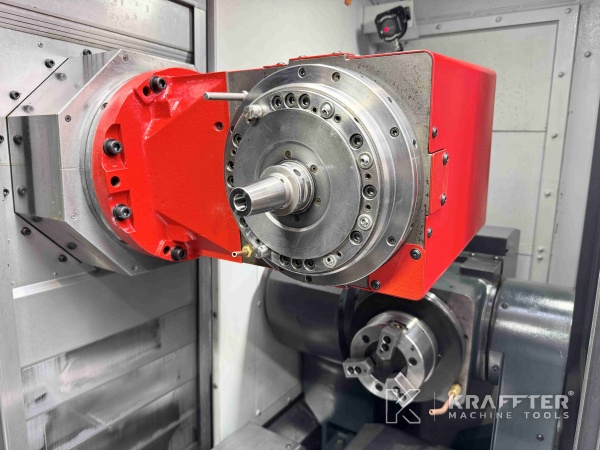

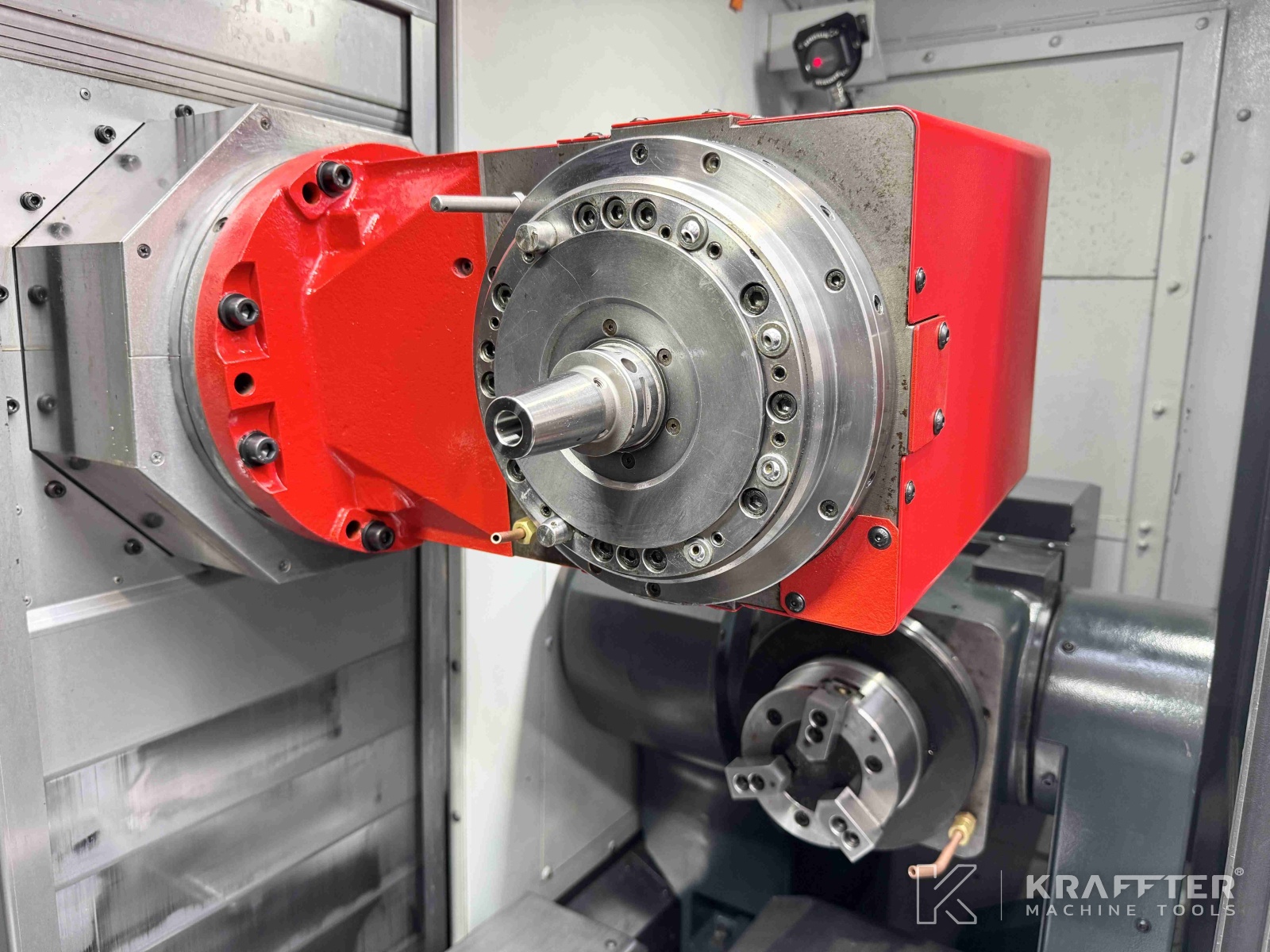

Velocità di rotazione massima mandrino di fresatura
12000 [giri/min]
Attacco utensile per mandrino di fresatura
Capto C5
Massima potenza mandrino di fresatura
9 [kW]

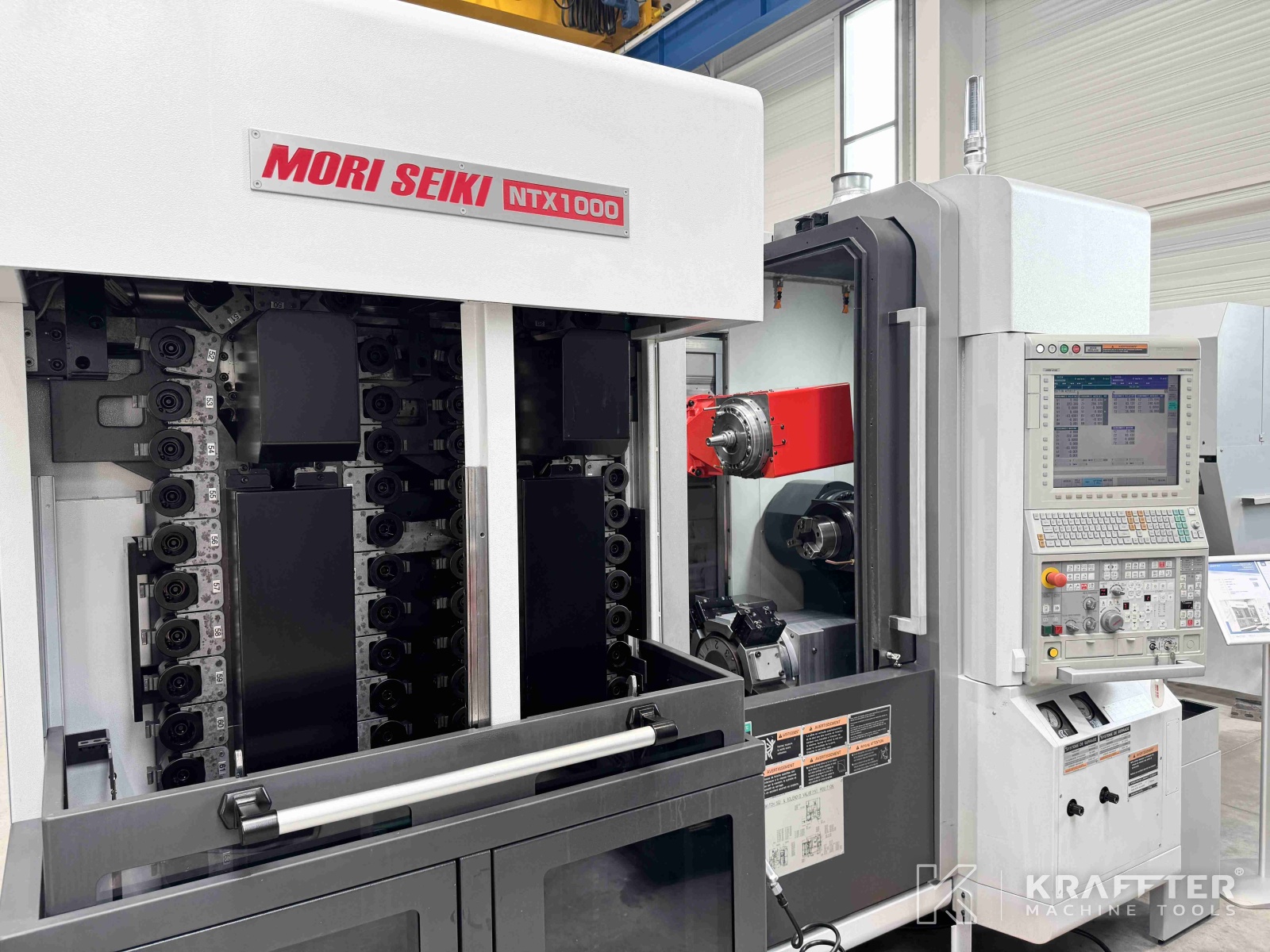

Capacità magazzino utensili
76
Lunghezza massima dell'utensile
250 [mm]
Diametro massimo utensile
130 [mm]
Peso massimo per utensile
5 [Kg]
Velocità di avanzamento rapido dell'asse X1
40000 [mm/min]
Velocità di avanzamento rapido dell'asse X2
20000 [mm/min]
Velocità di avanzamento rapido dell'asse Z
50000 [mm/min]
Velocità di avanzamento rapido dell'asse Z2
36000 [mm/min]
Velocità di avanzamento rapido dell'asse Y
40000 [mm/min]
Naso del mandrino
JIS A2-6
Diametro passaggio mandrino
73 [mm]
Massima velocità mandrino
6000 [giri/min]
Precisione di indicizzazione dell'asse C
0.0001 [°]
Potenza del mandrino
11 [kW]
Naso del contromandrino
G6 flat nose
Diametro passaggio contromandrino
38 [mm]
Velocità massima contromandrino
6000 [giri/min]
Precisione di indicizzazione dell'asse C del contromandrino
0.0001 [°]
Potenza del contromandrino
7.5 [kW]
Coppia del contromandrino
37 [Nm]
Sezione massima portautensili
20 [mm]

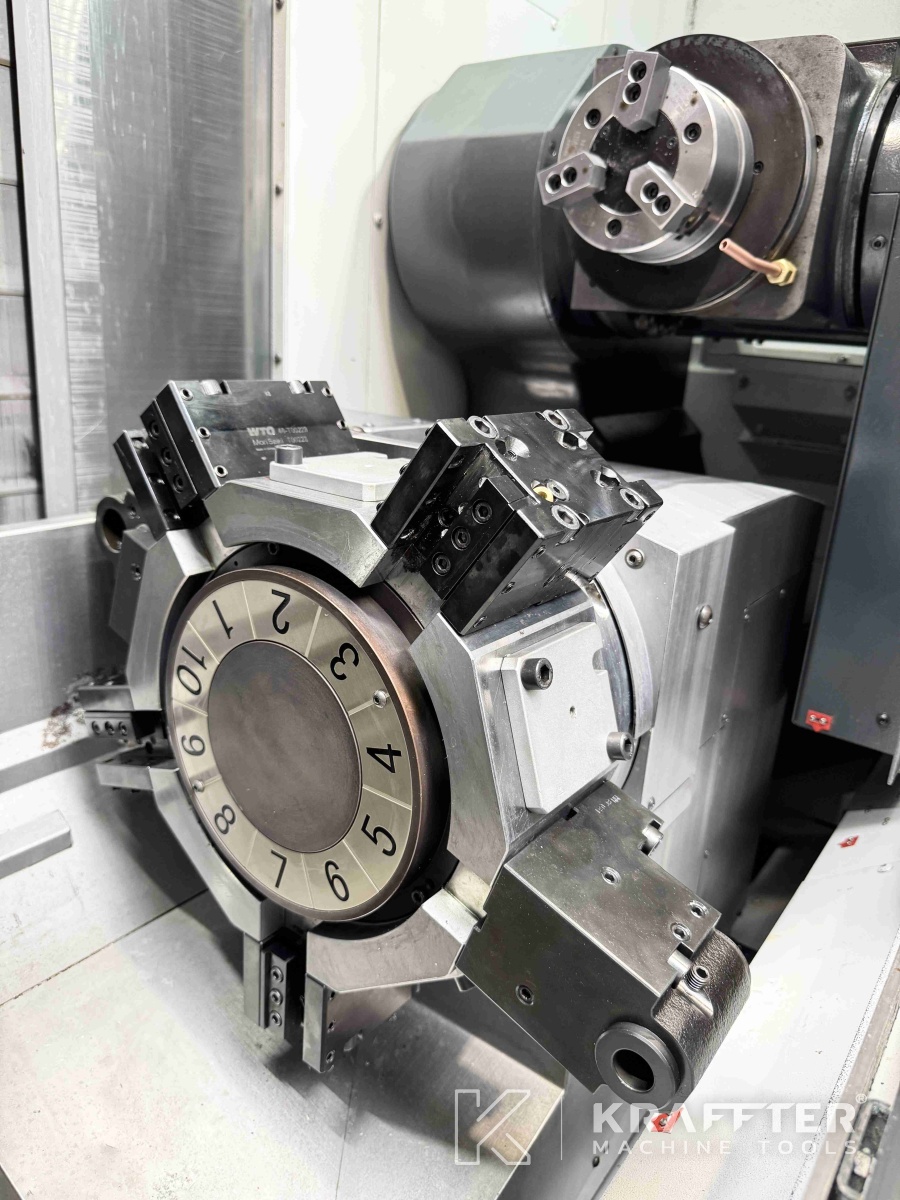

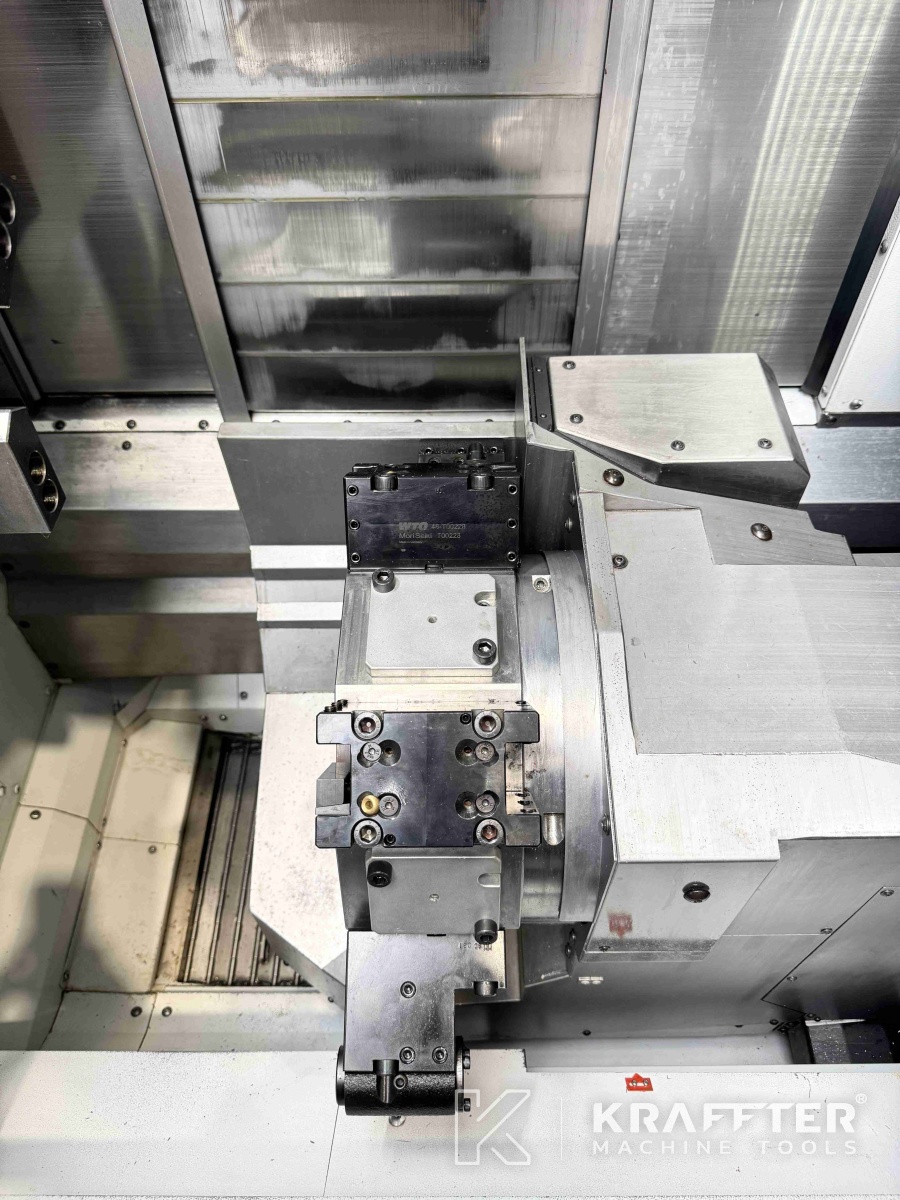

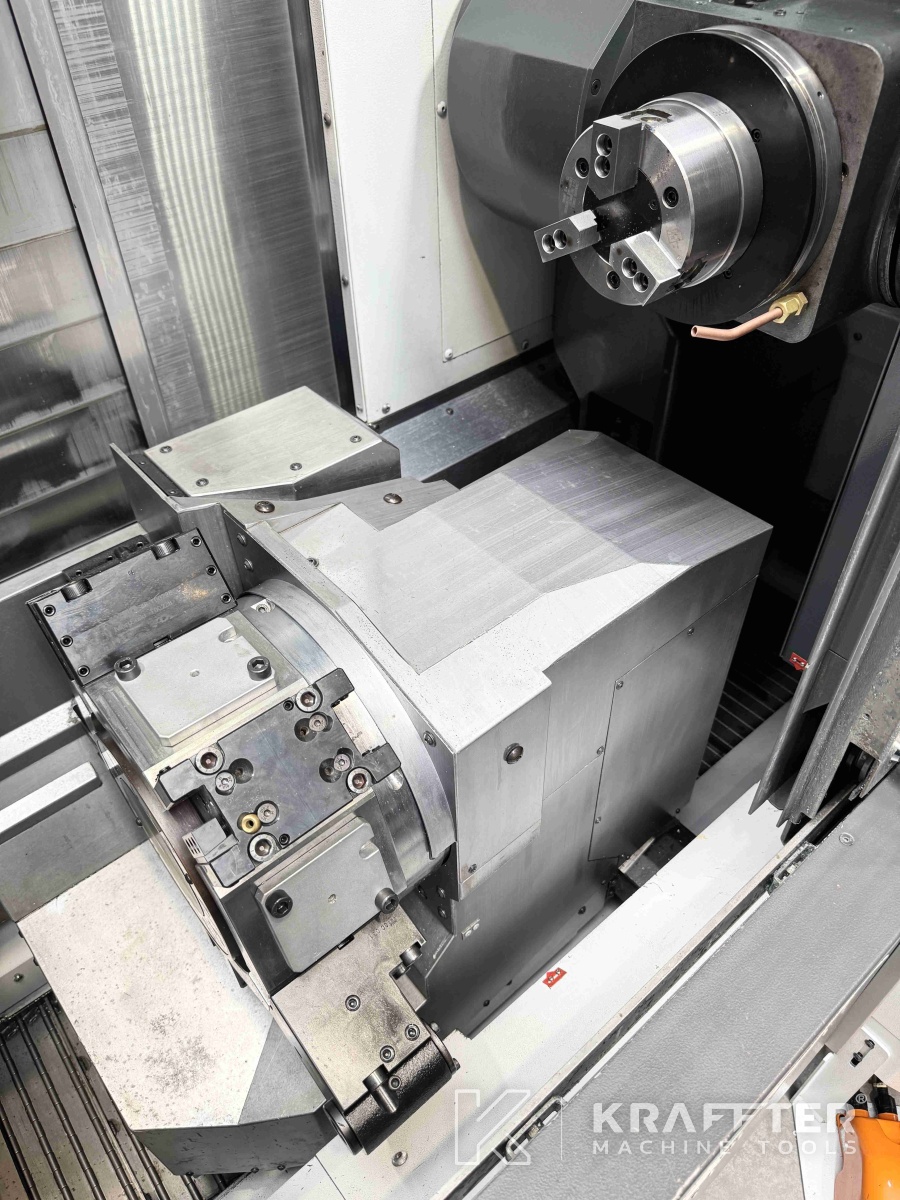

Numero di stazioni della torretta
10
Potenza installata
48 [kVA]
Numero di ore di taglio
9867 [h]
Peso
8950 [Kg]
Ulteriori informazioni
EQUIPMENT INCLUDED:

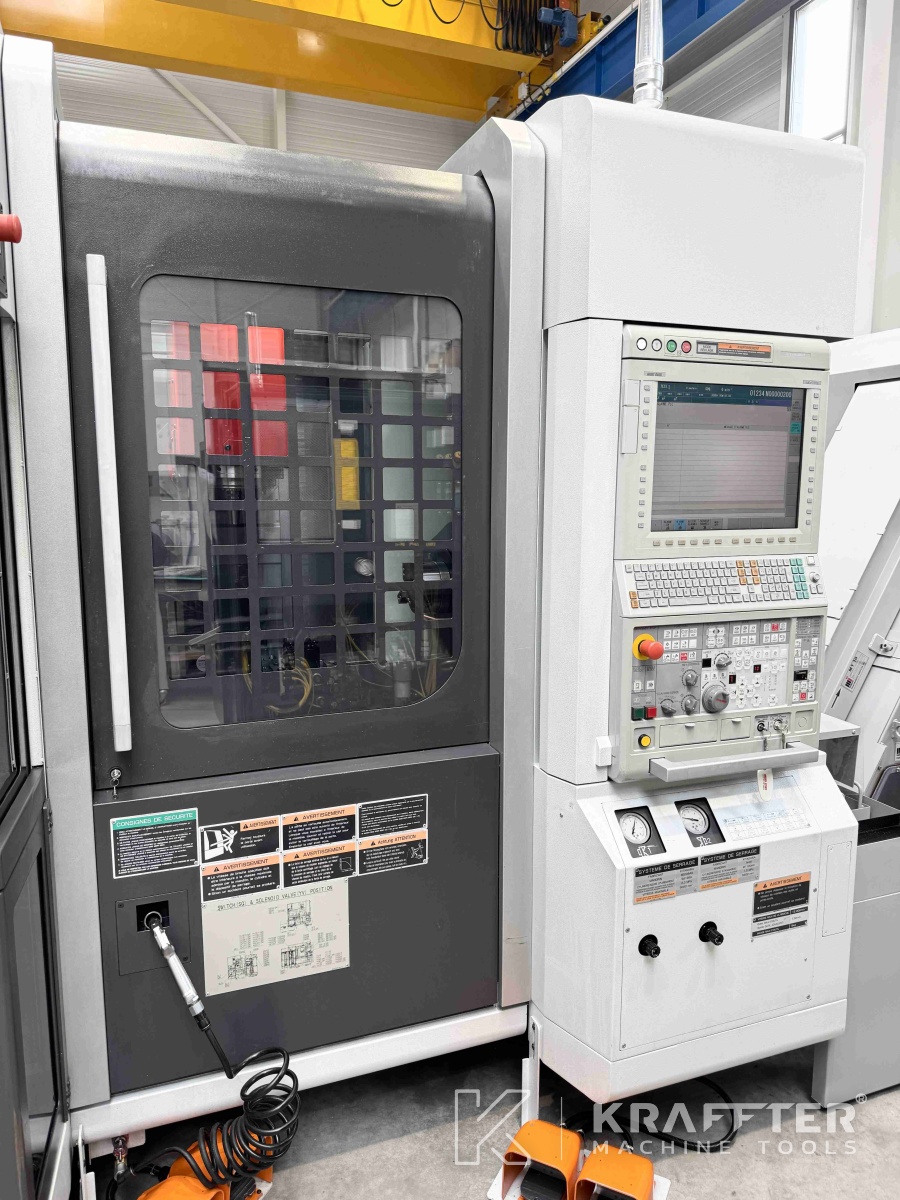

x1 MAPPS IV operating system

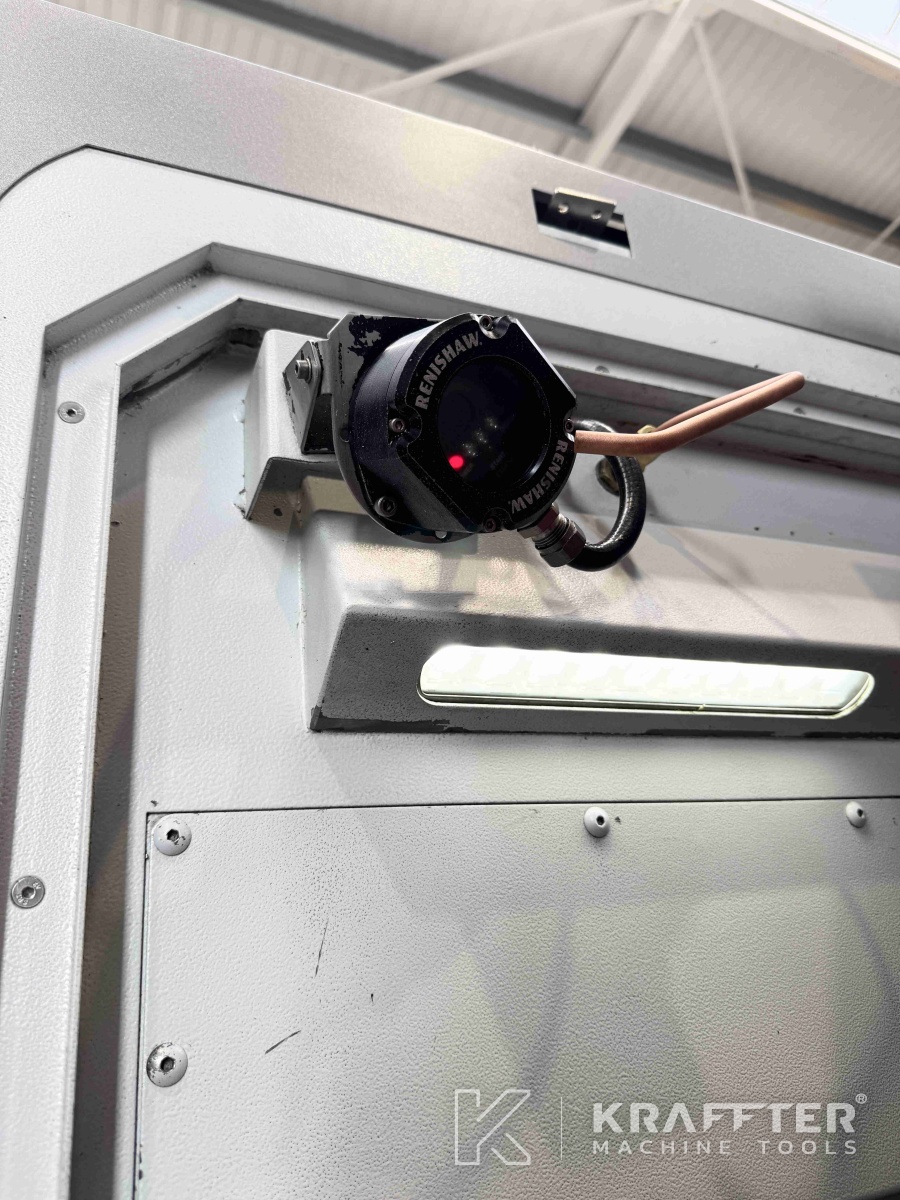

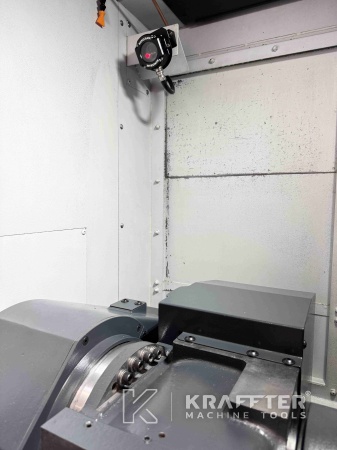

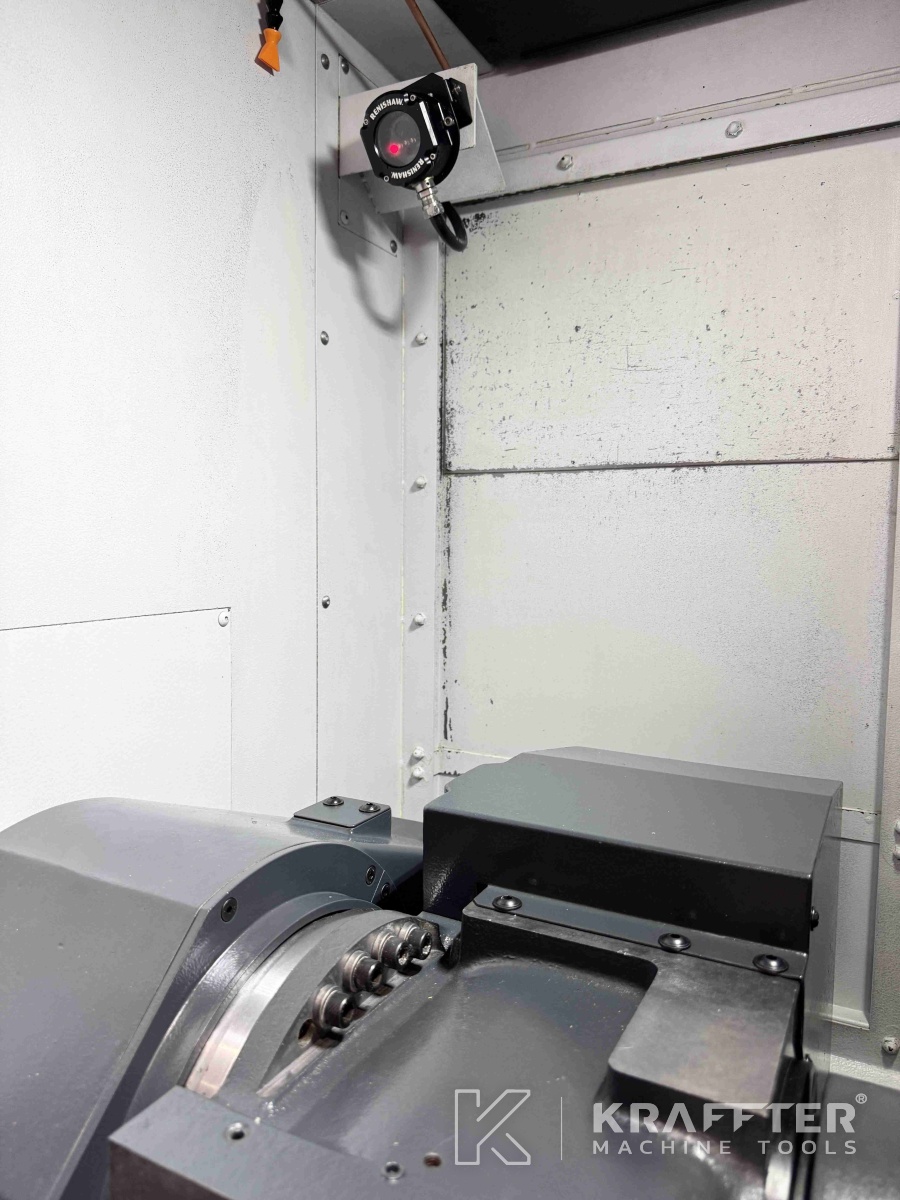

x1 RENISHAW tool probe
x1 RENISHAW part probe interface (laser sensor and software option installed)

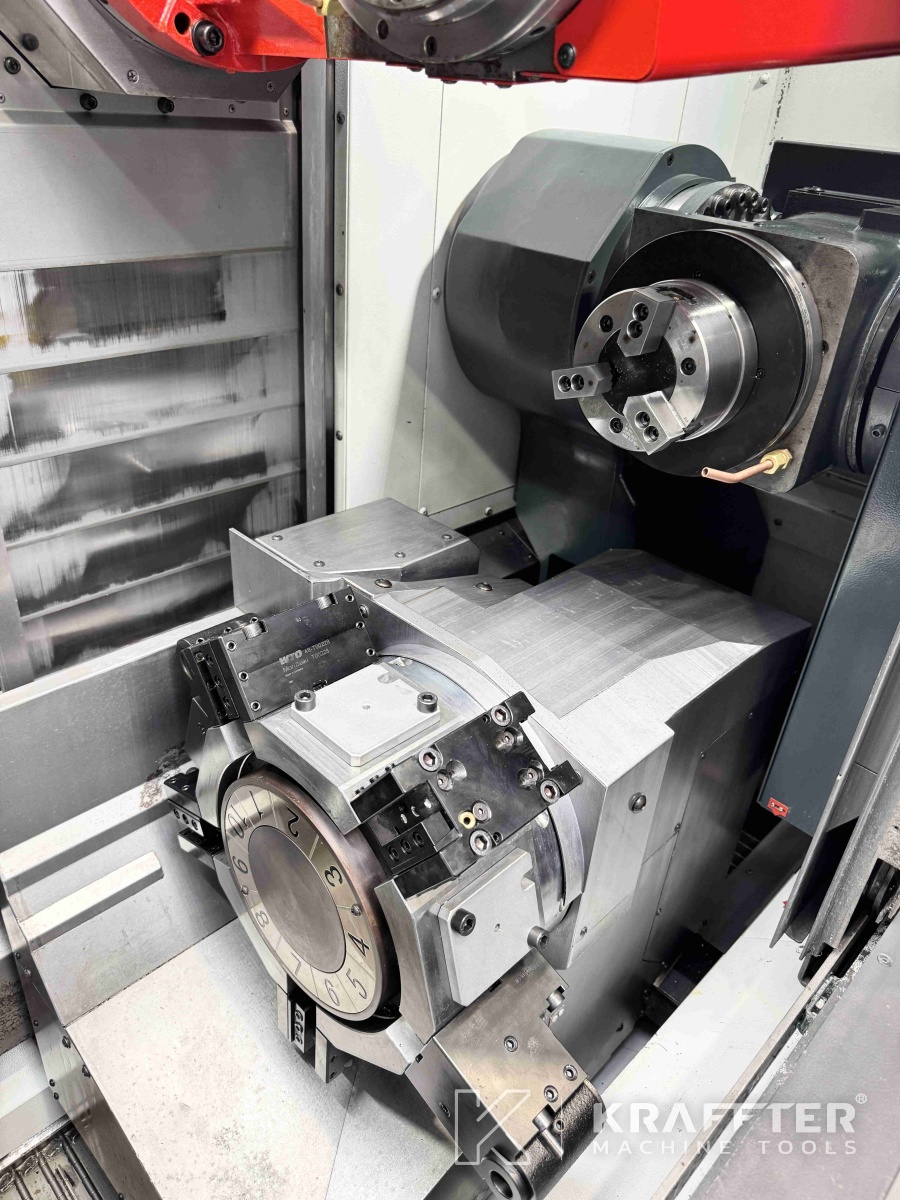

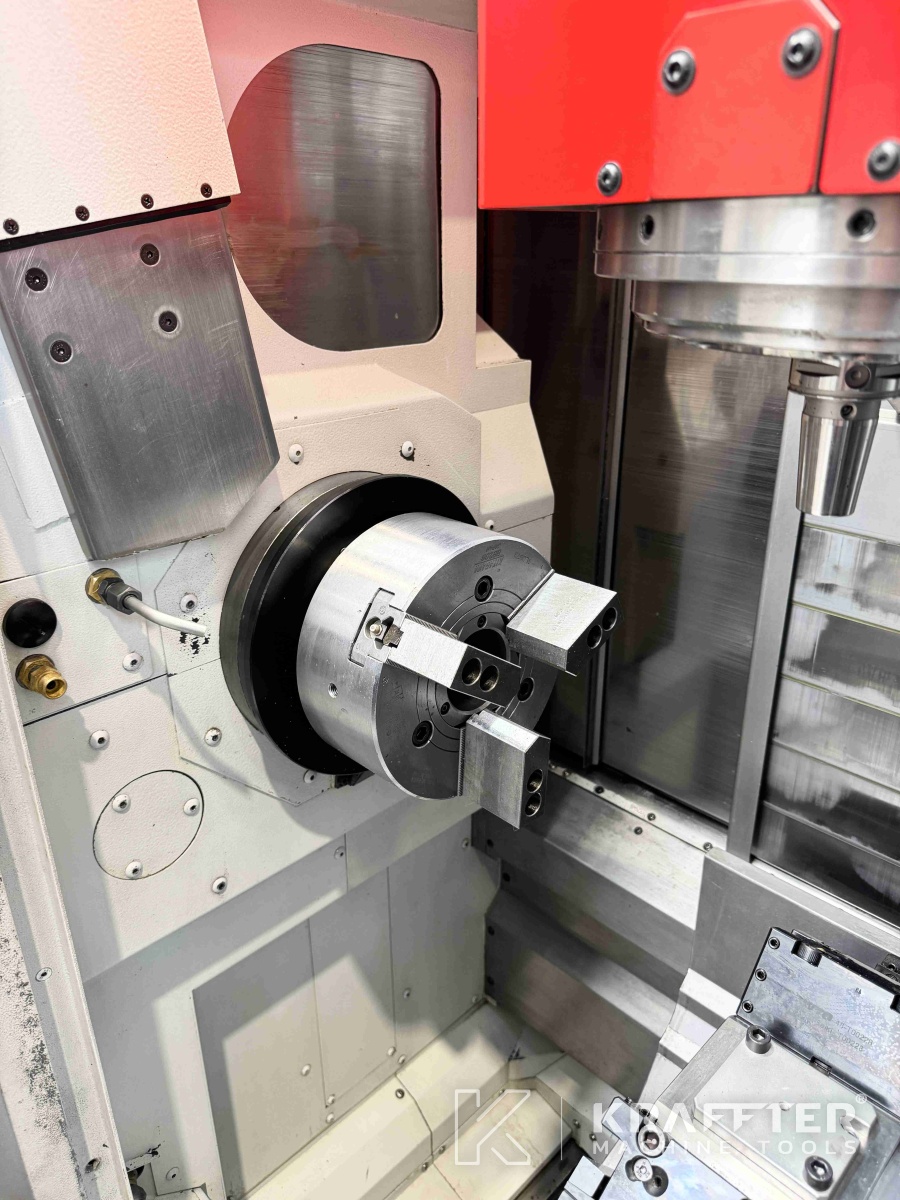

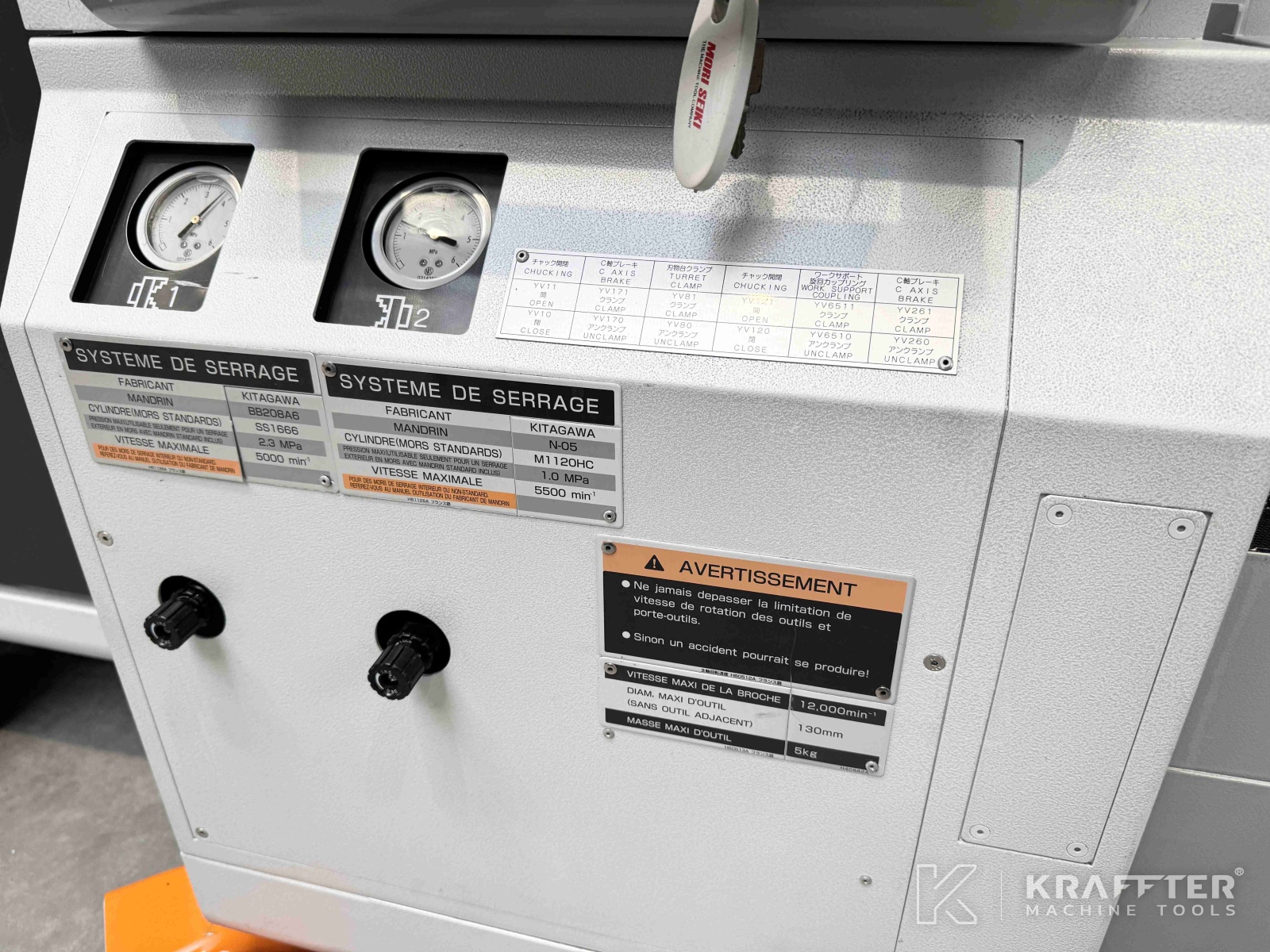

x1 KITAGAWA BB208 - Ø208 [mm] chuck
x1 blowing spindle chuck

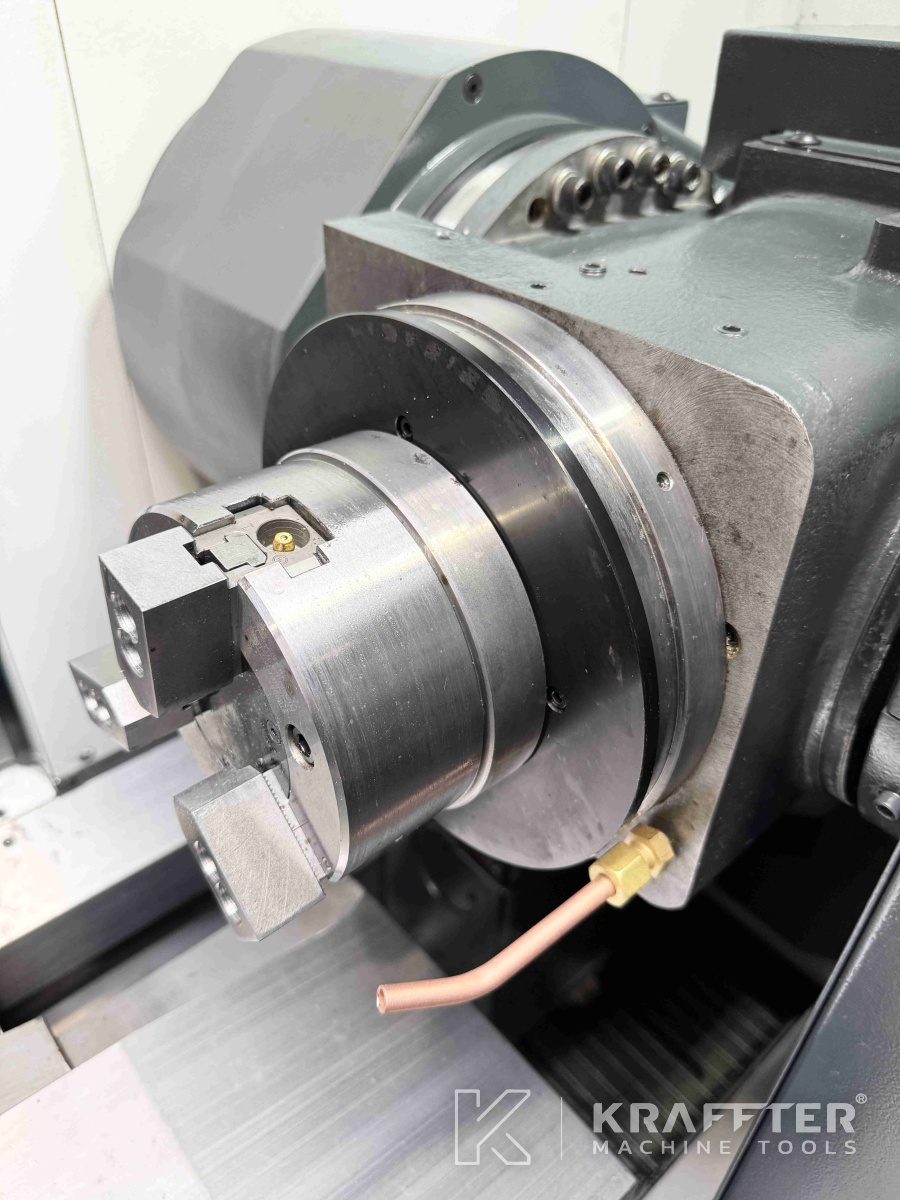

x1 KITAGAWA N05 chuck - Ø135 [mm]
x1 blowing of counter-spindle chuck
x1 through tool spindle coolant

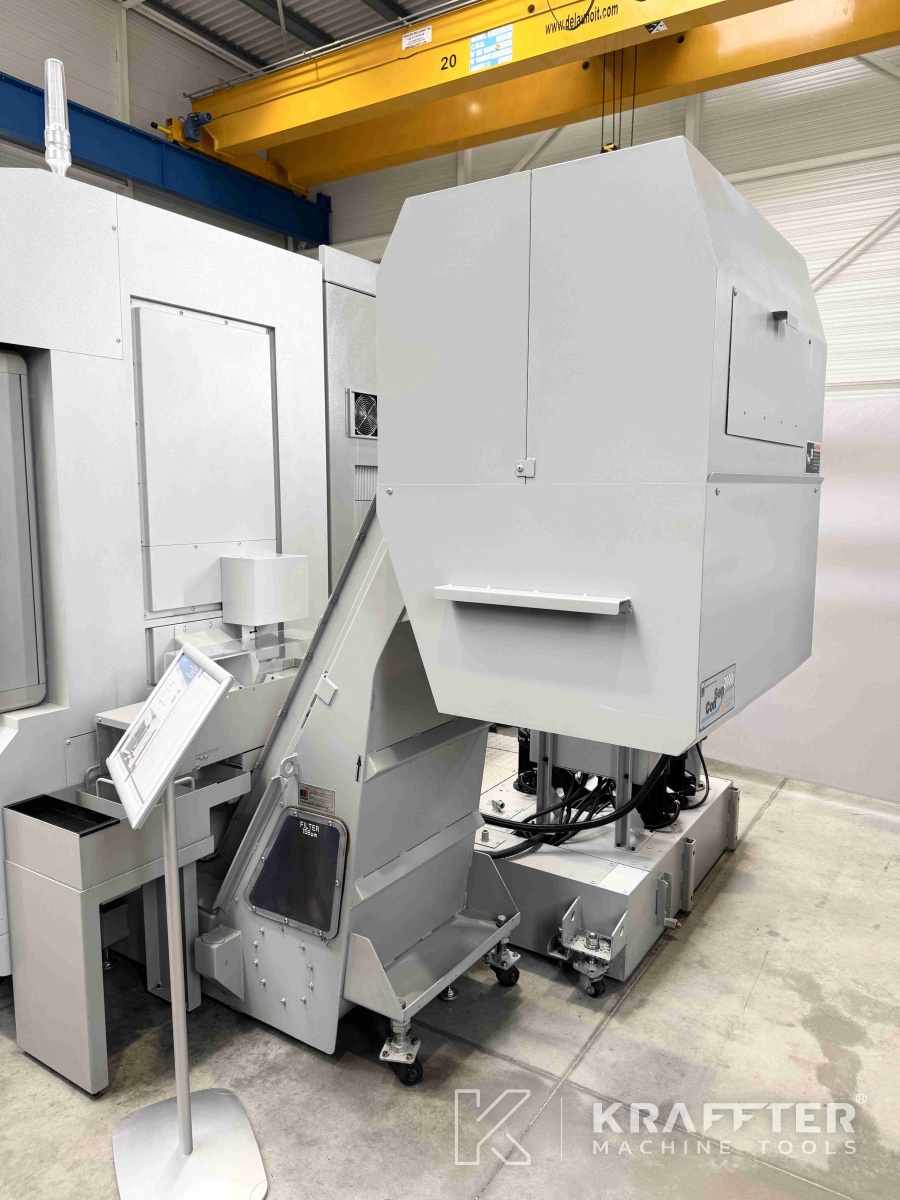

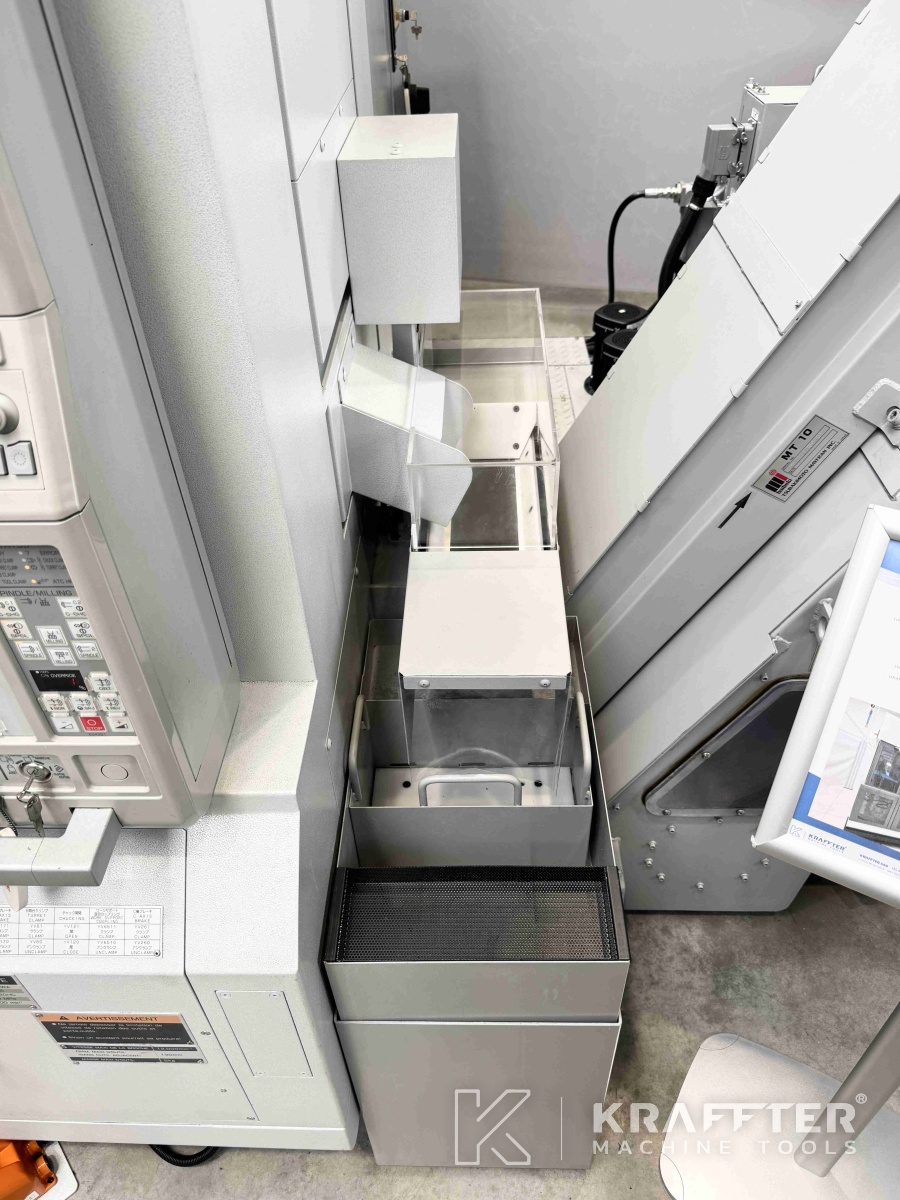

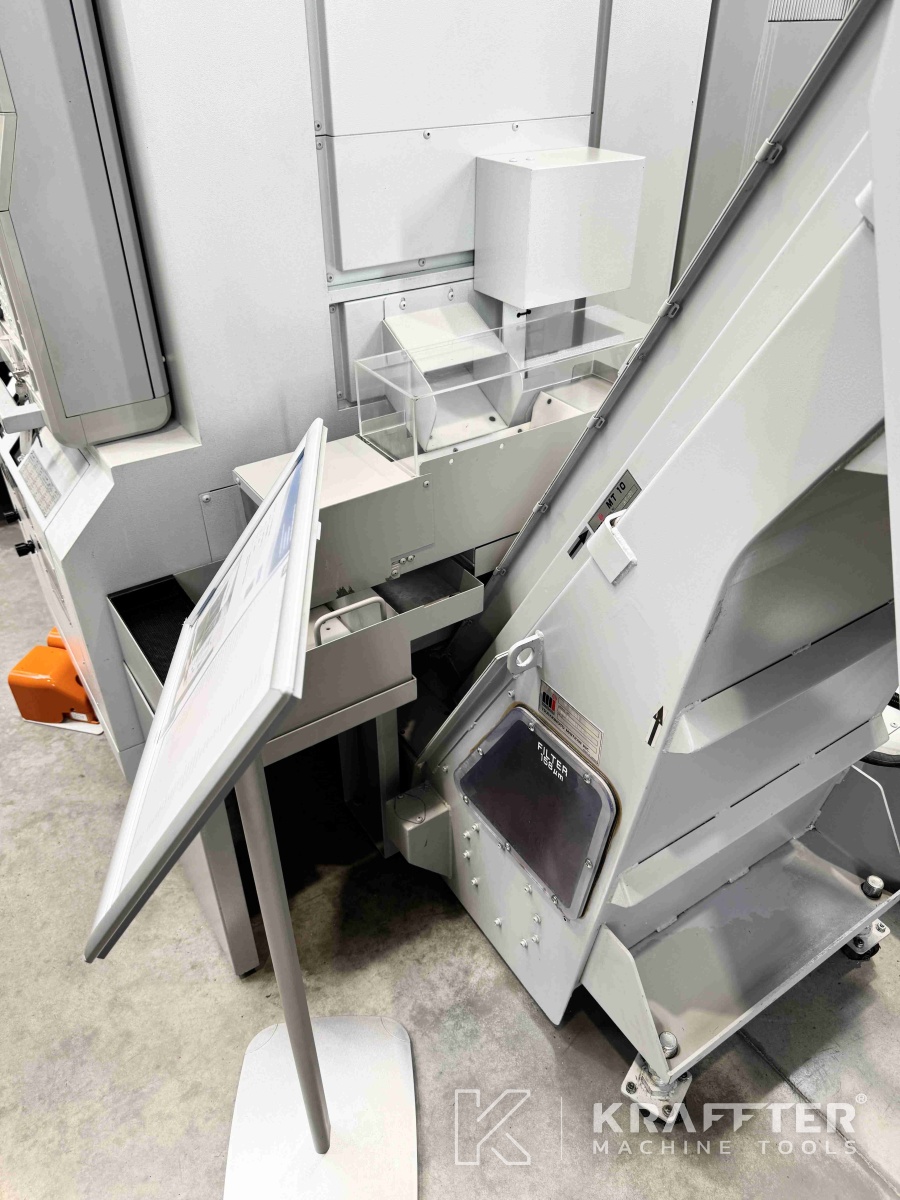

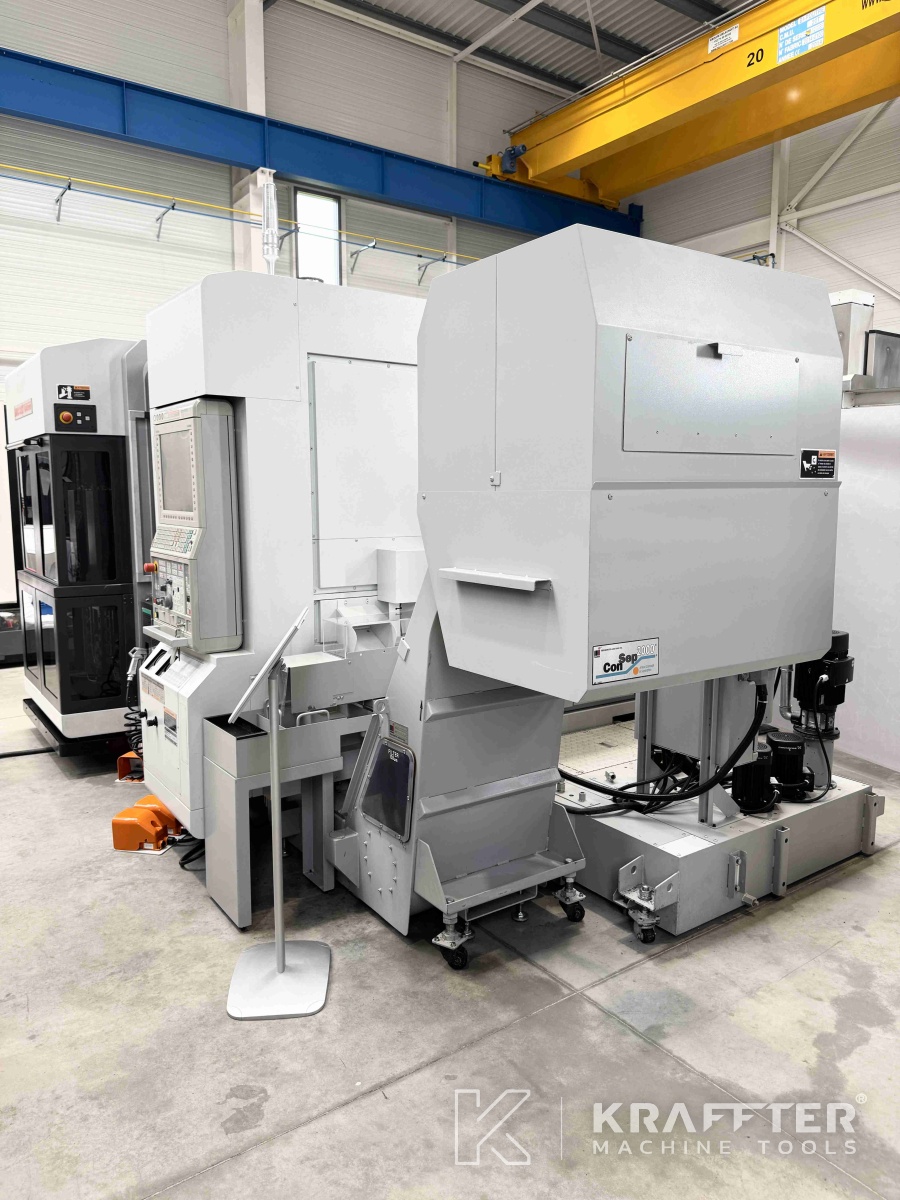

x1 chip conveyor (right exit)
x1 coolant gun

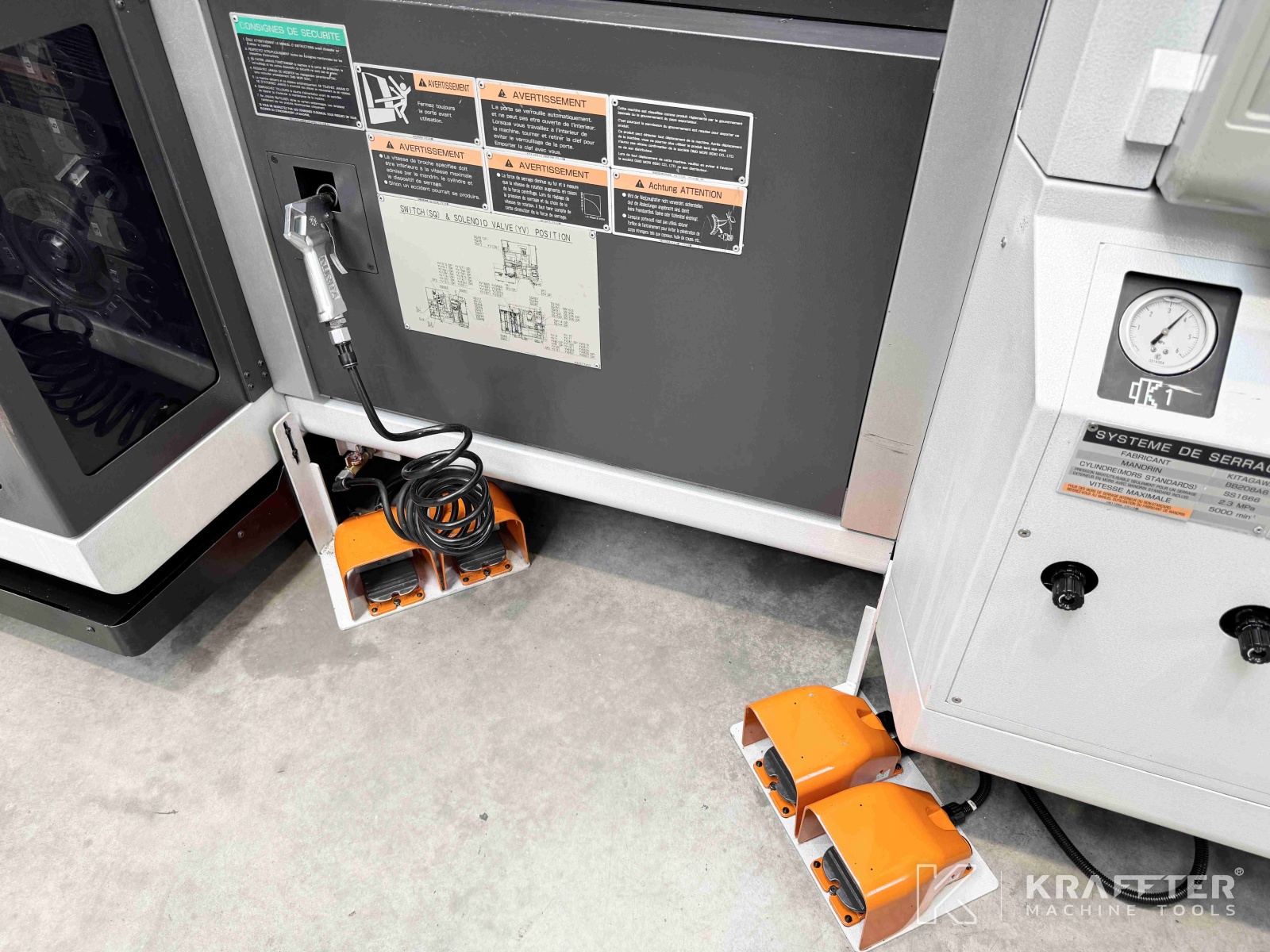

x4 foot pedals (clamping/unclamping chucks 1 and 2)
x6 static tool holders
x1 3-colours status lamp

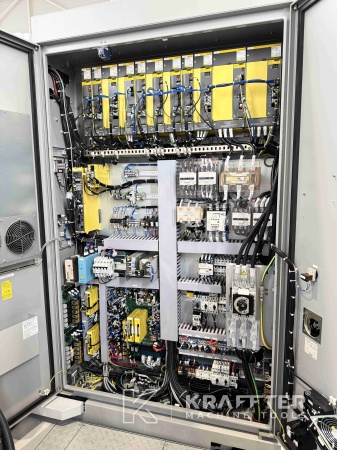

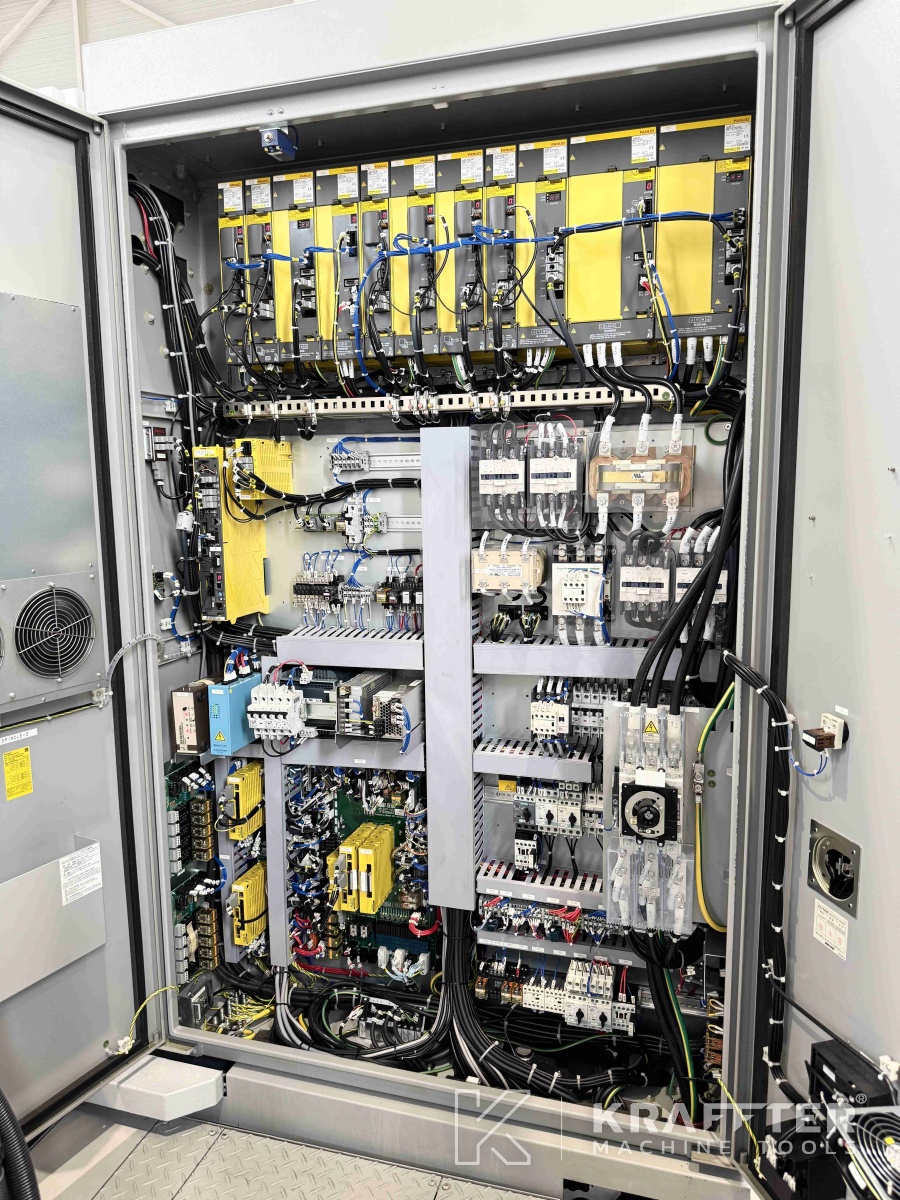

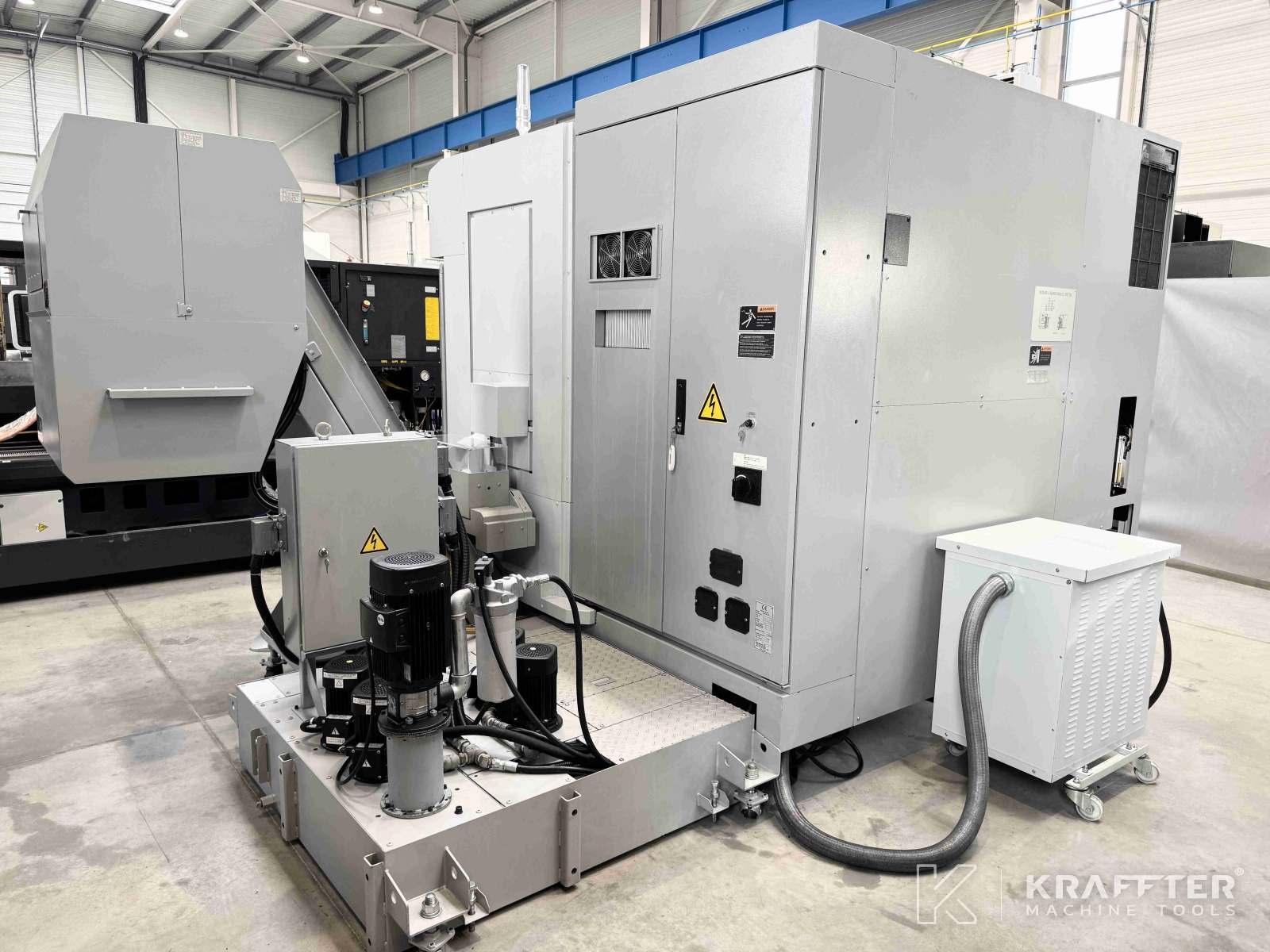

x1 electrical transformer

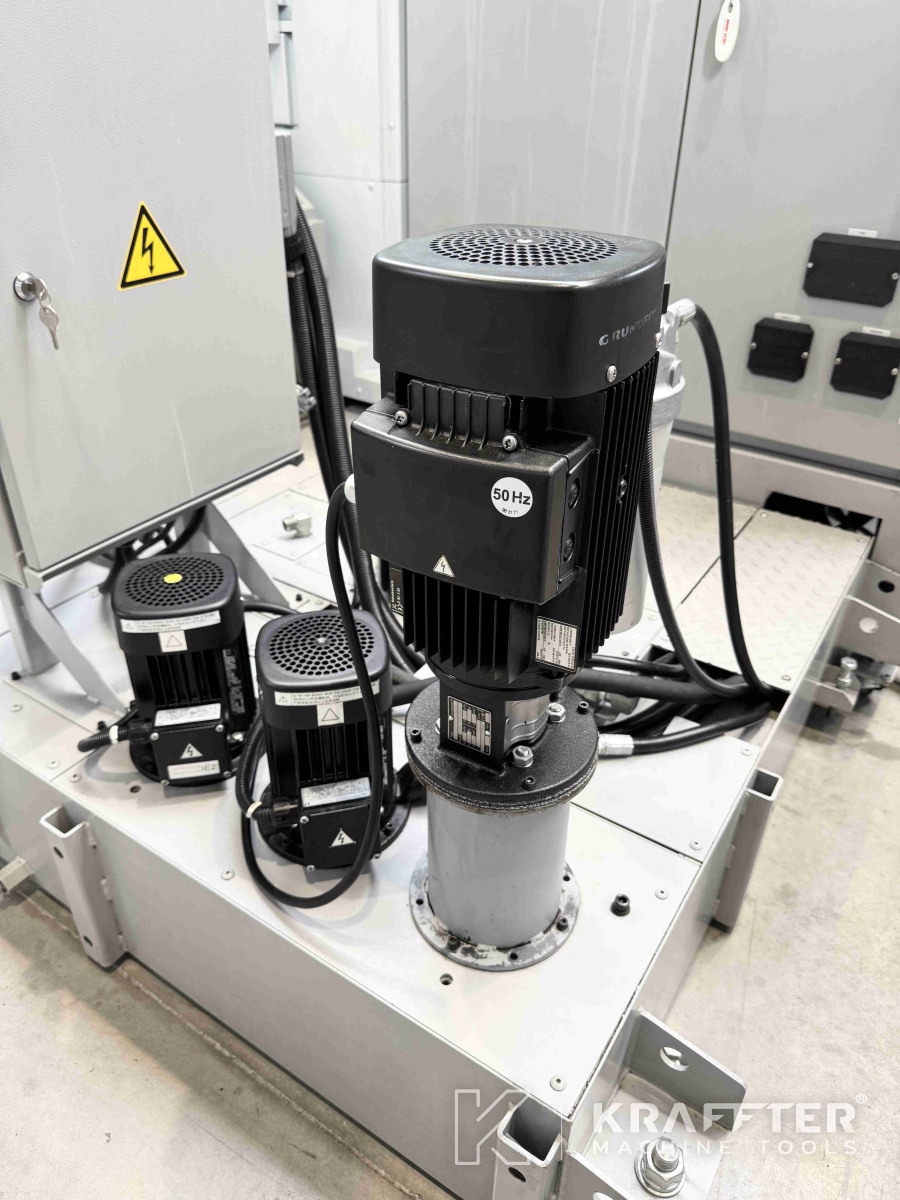

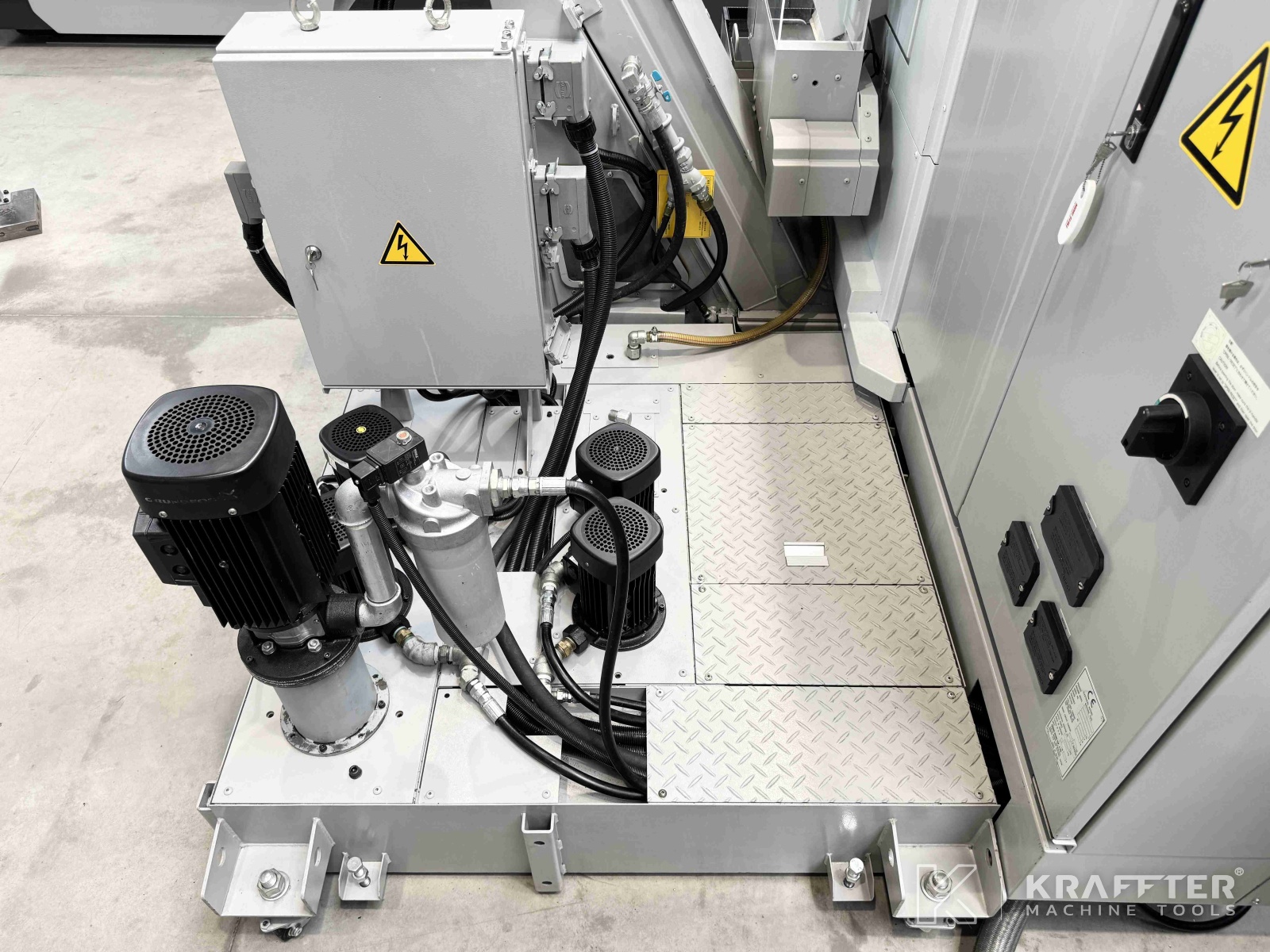

x1 high pressure collant pump

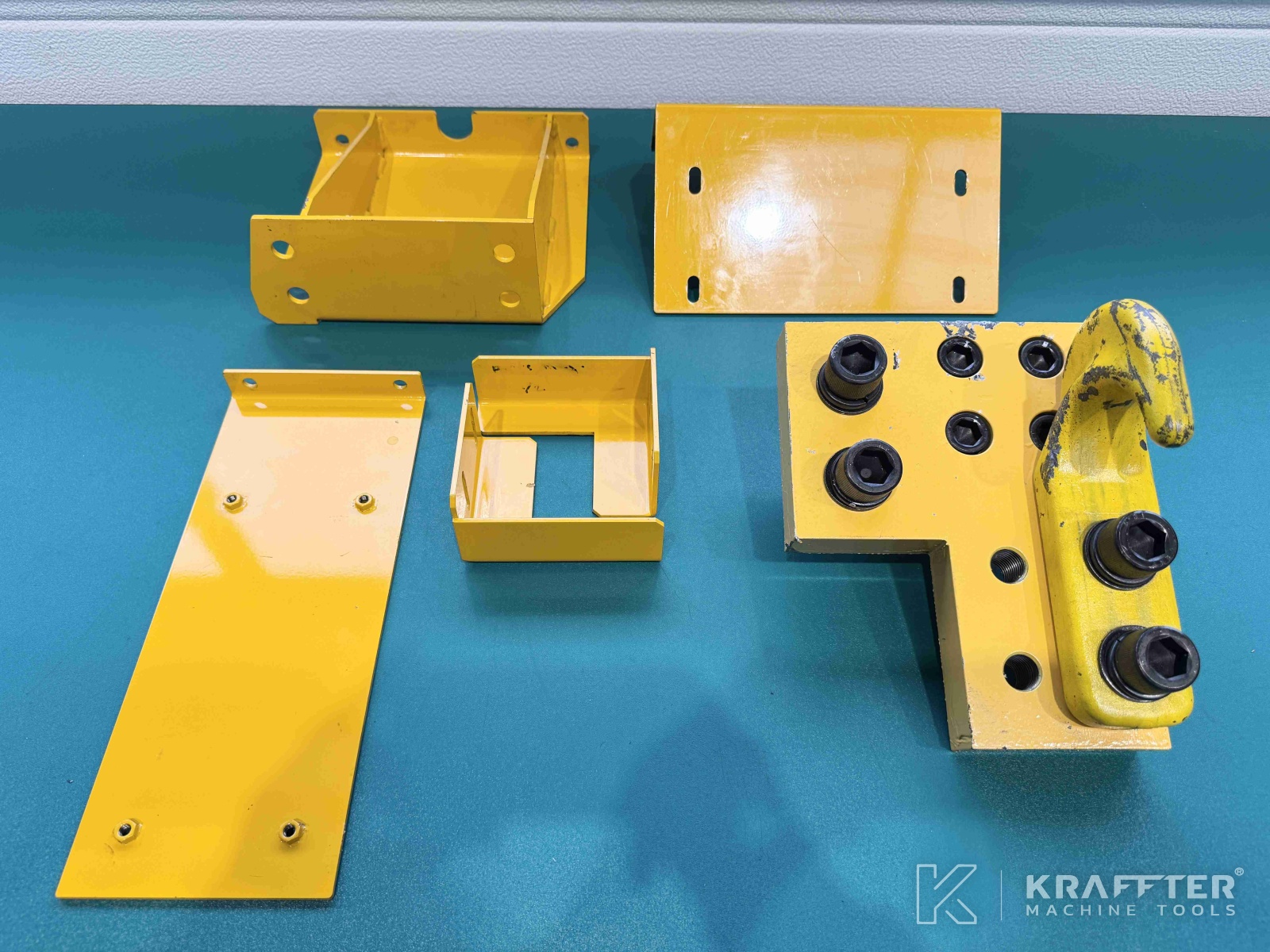

x1 set of axle clamps for transporting the machine
x1 set of technical manuals
FANUC OPTIONS INCLUDED :
x1 A02B-0306-J713 - 31i-A5 3-D Coordinate System Conversion
x1 A02B-0306-J815 - 31i-A5 Polar Coordinate Interpolation
x1 A02B-0306-J819 - 31i-A5 Helical Interpolation
x1 A02B-0306-J828 - 31i-A5 Rigid Tapping
x1 A02B-0306-J852 - 31i-A5 CS Contour Control
x1 A02B-0306-J926 - 31i-A5 Tool Offset, 99 Pairs
x1 A02B-0306-J930 - 31i-A5 Tool Radius (Cutter) Compensation and Tool Nose Radius Compensation
x1 A02B-0306-J947 - 31i-A5 Part Program Memory, 1 MB
x1 A02B-0306-R512 - 31i-A5 Nano Smoothing II
x1 A02B-0306-S676 - 31i-A5 Tilted Working Plane Command - Conventional
x1 A02B-0306-S687 - 31i-A5 Nano Smoothing
x1 A02B-0306-S737 - 31i-A5 Data Server Function
x1 A02B-0306-S808 - 31i-A5 AI Contour Control II
