Venduto

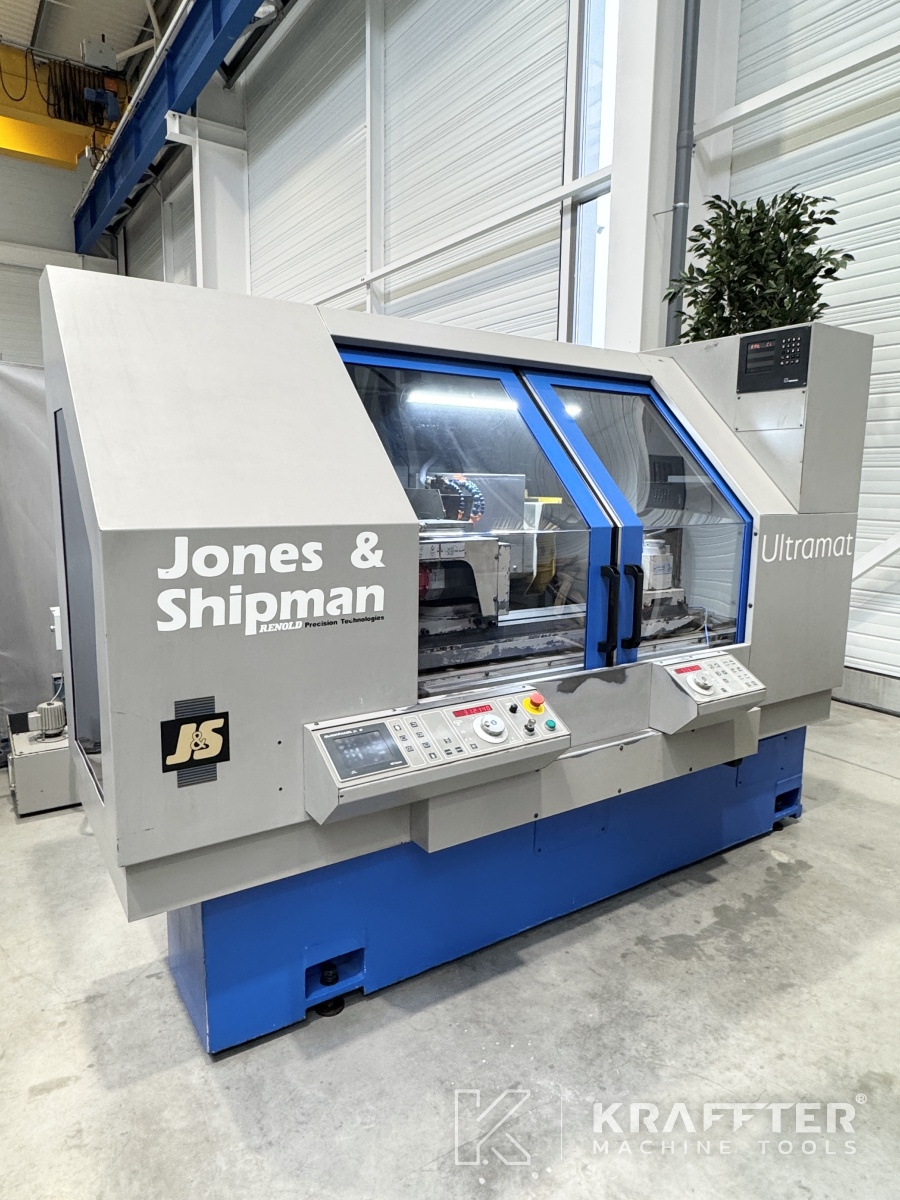

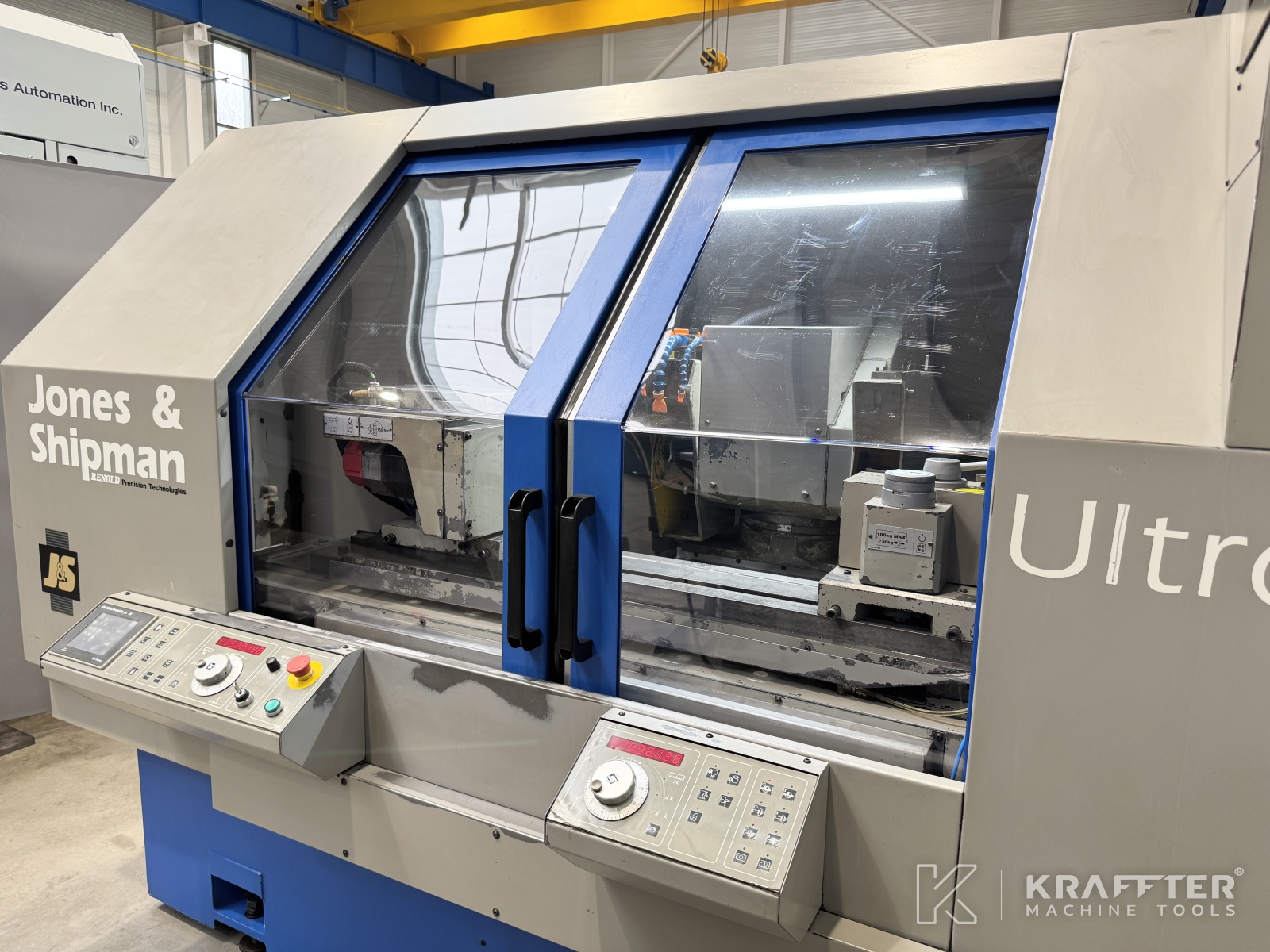

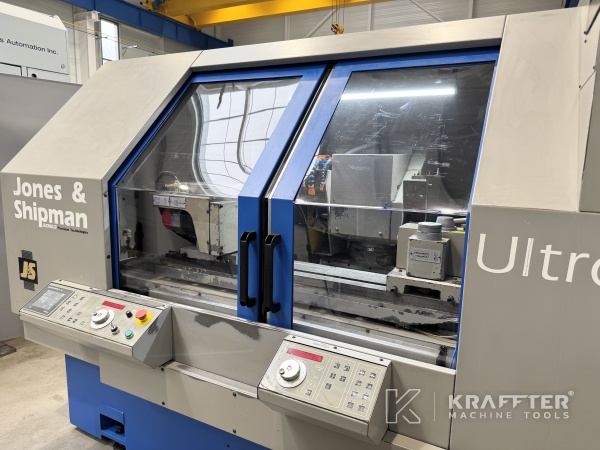

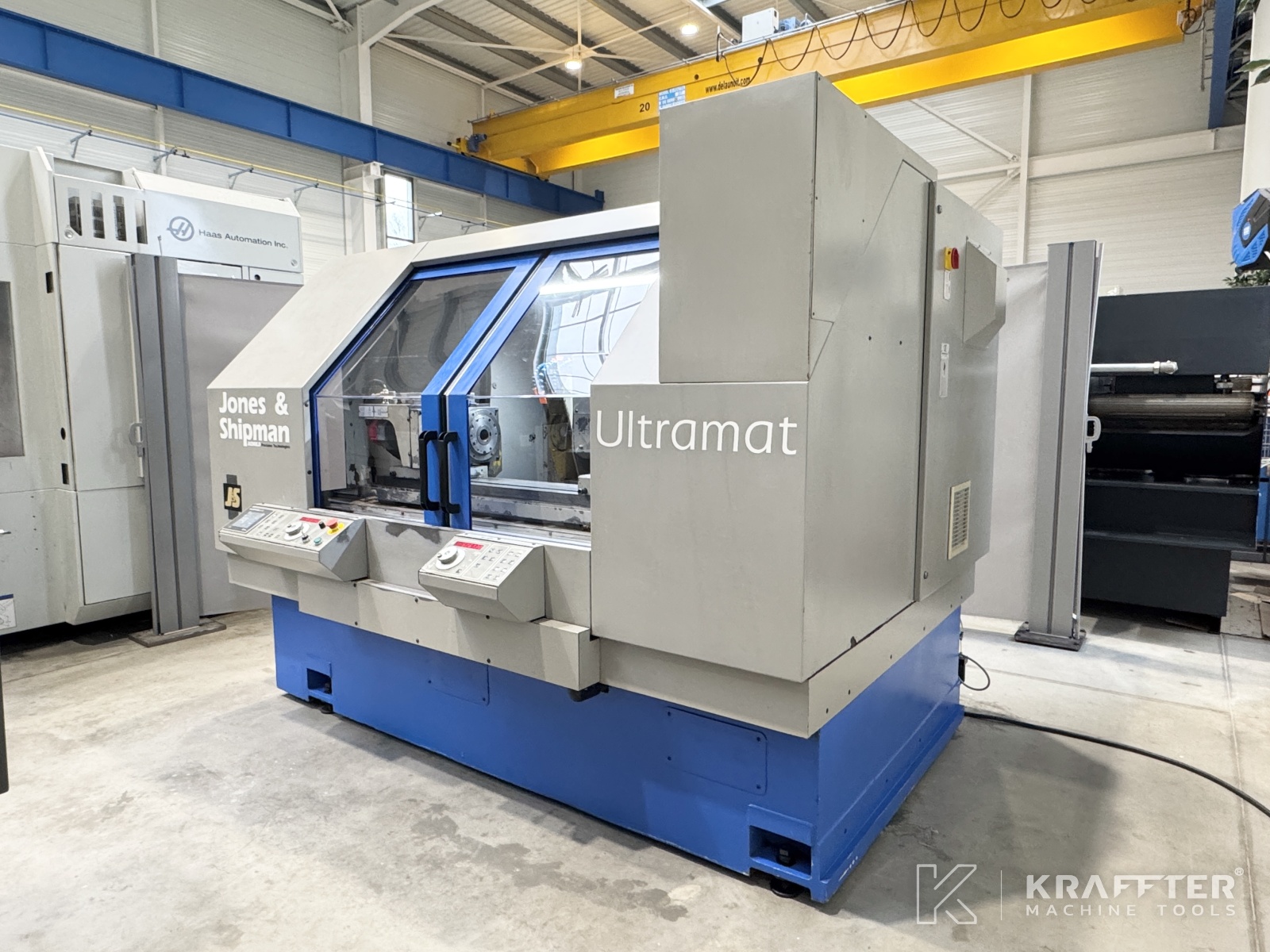

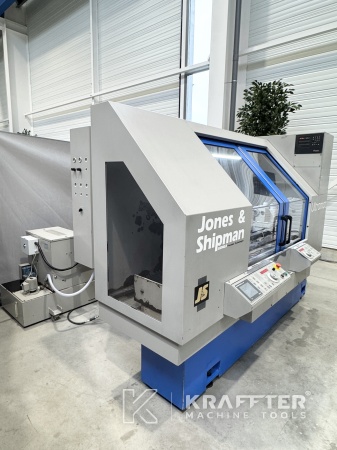

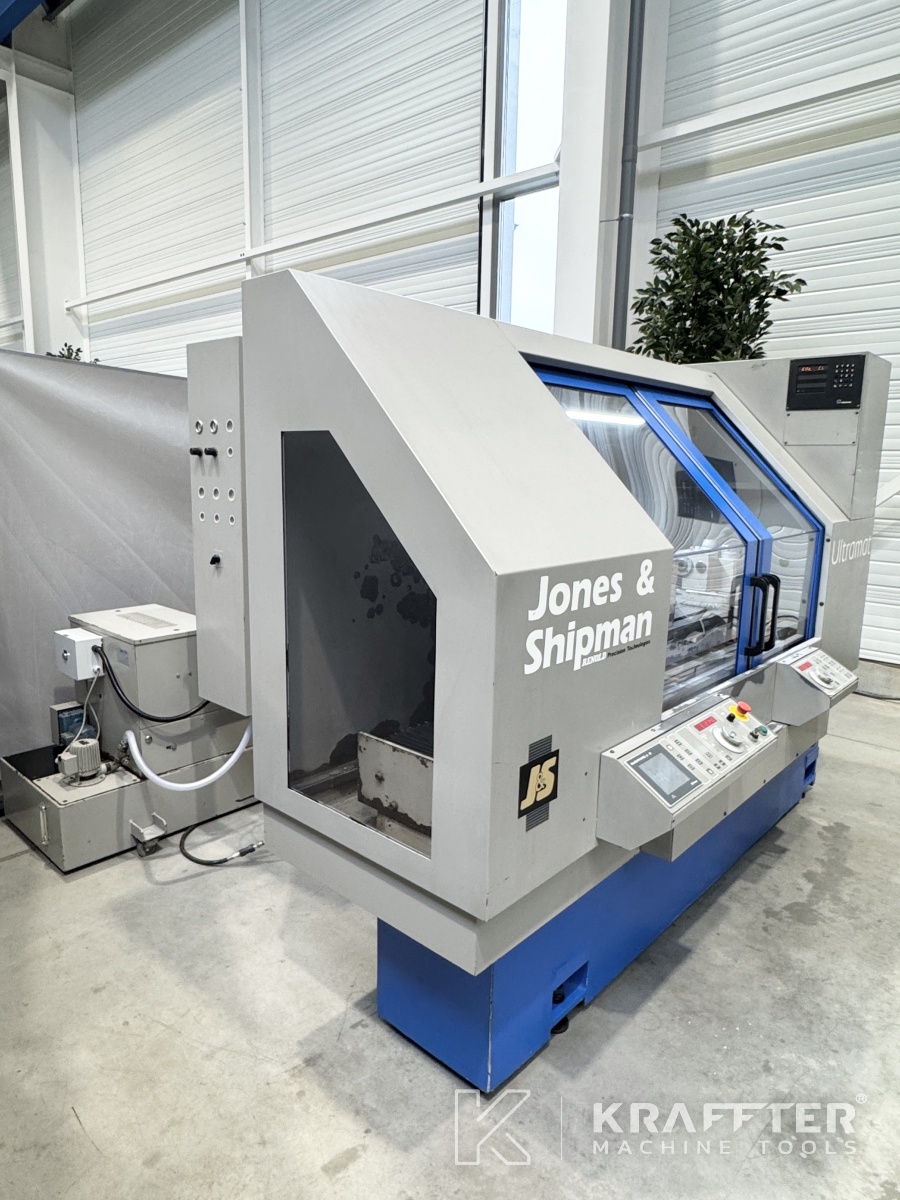

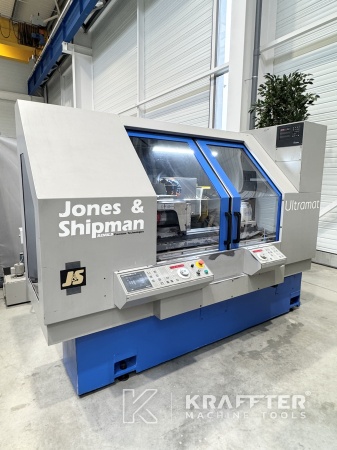

Tipo di macchina: Rettificatrice cilindrica CNC
Marca : JONES & SHIPMAN
N° de stock: 90084
Modello : Ultramat-X
Anno : 2001
Ubicazione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche
Distanza tra le punte
650 [mm]
Altezza delle punte
160
Diametro massimo di rettifica
300 [mm]
Lunghezza massima di rettifica
650 [mm]
Corsa dell'asse X
260 [mm]
Velocità massima della corsa asse X
6000 [mm/min]
Risoluzione asse X
0.0001 [mm]
Corsa dell'asse Z
750 [mm]
Velocità massima della corsa asse Z
12000 [mm/min]
Risoluzione asse Z
0.0001 [mm]
Velocità massima del mandrino portamola
2672 [giri/min]
Potenza del mandrino porta-mola
4 [kW]
Corsa angolare dell'asse B
-190 / +45 [°]
Precisione di indicizzazione dell'asse B
0.001 [°]
Cono interno del mandrino portapezzo
MT5
Velocità massima del mandrino portapezzo
660 [giri/min]
Peso massimo ammesso testa portapezzo tra le punte
100 [Kg]

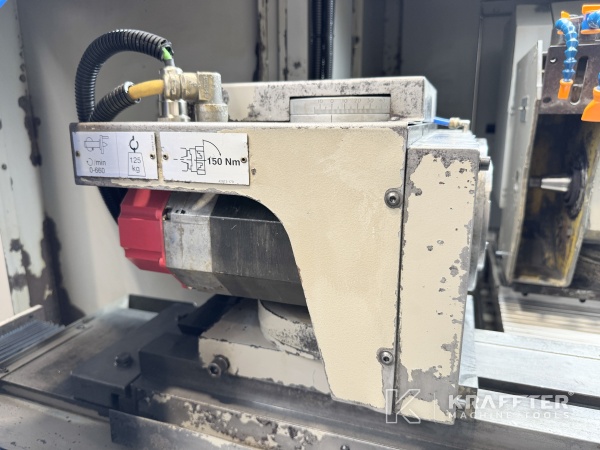

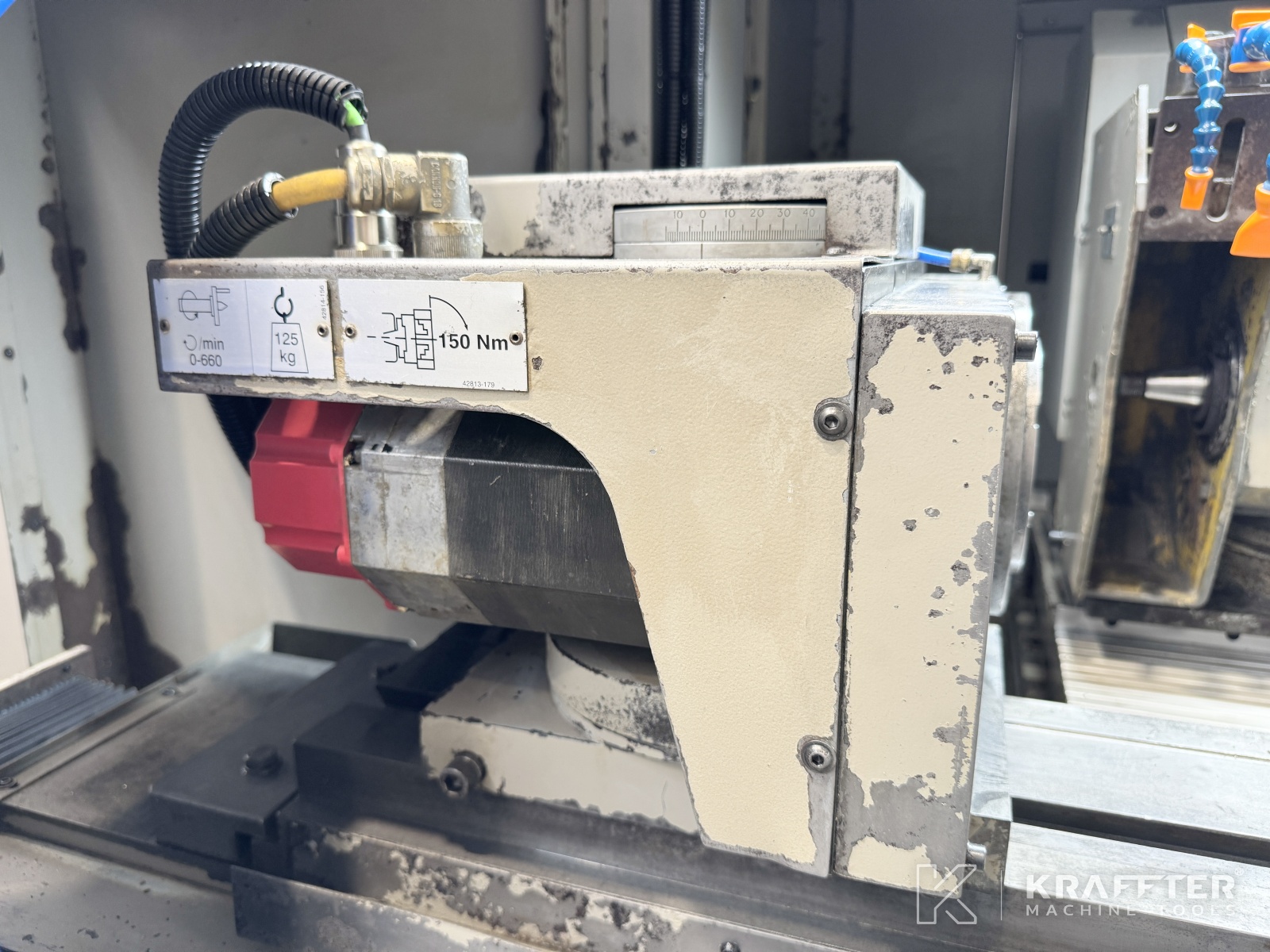

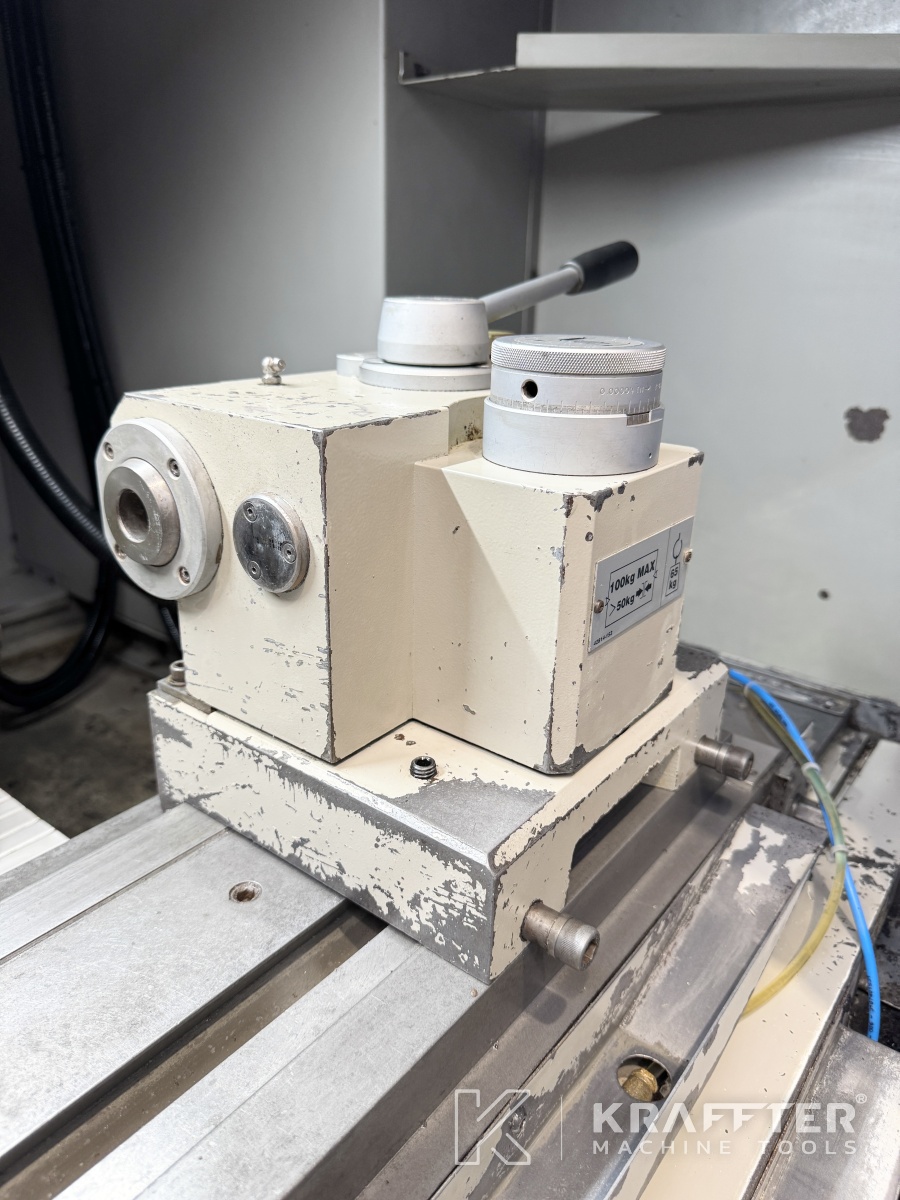

Angolo di rotazione della fantina portapezzo
+90 / -15 [°]
Cono della contropunta
MT3
Corsa del manicotto della contropunta
30 [mm]

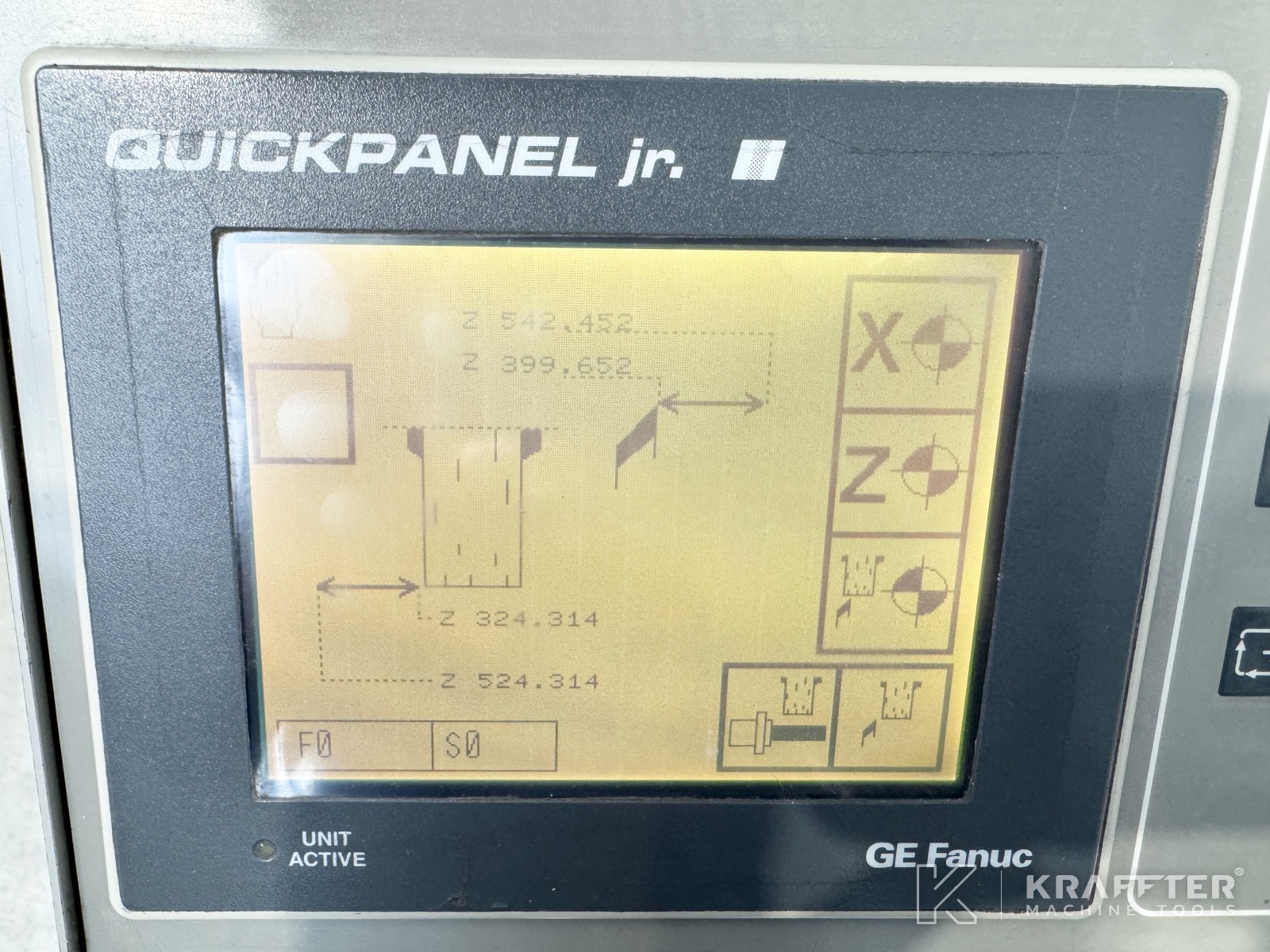

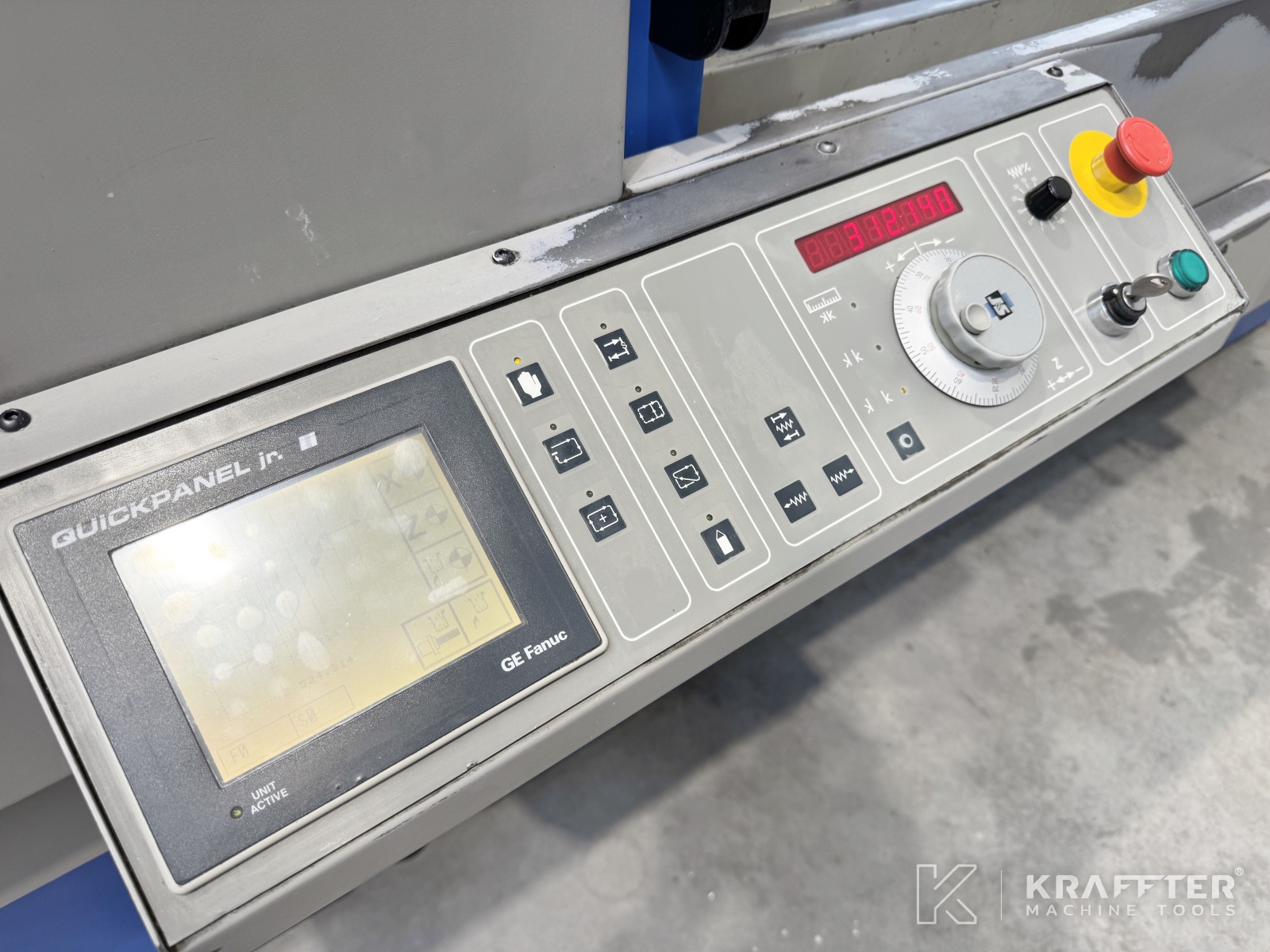

Pannello di comando touchscreen
FANUC QuickPanel G E
Tensione di alimentazione
400 [V]
Peso
5000 [Kg]
Le caratteristiche tecniche sono fornite a titolo puramente indicativo. La descrizione potrebbe essere stata tradotta automaticamente.
Ulteriori informazioni
EQUIPMENT INCLUDED:
x1 manual indexing B axis

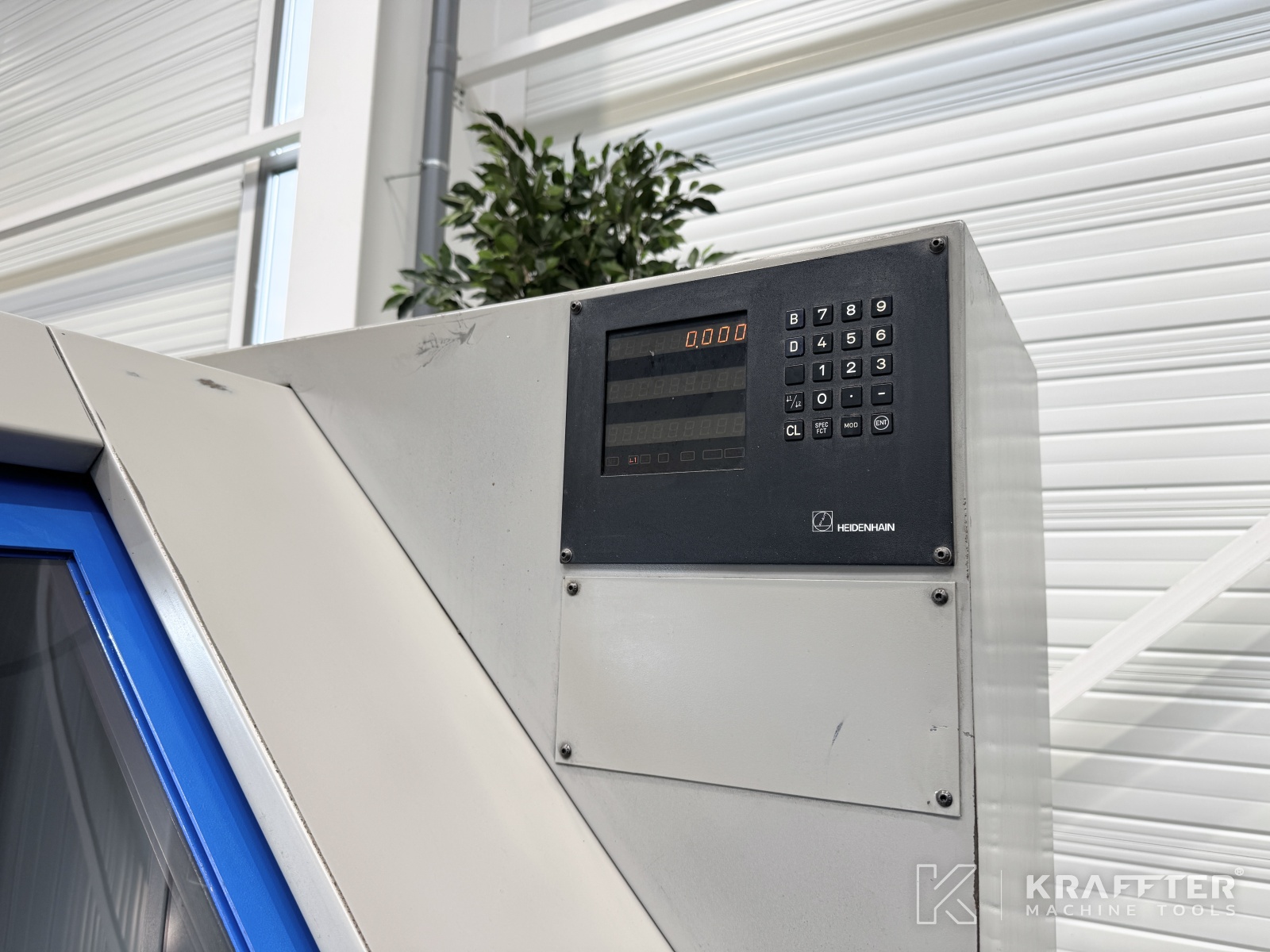

x1 HEIDENHAIN digital read out (B axis indexing resolution 0.001°)
x2 HEIDENHAIN linear glass scales on both X and Z axes
x1 internal grinding spindle

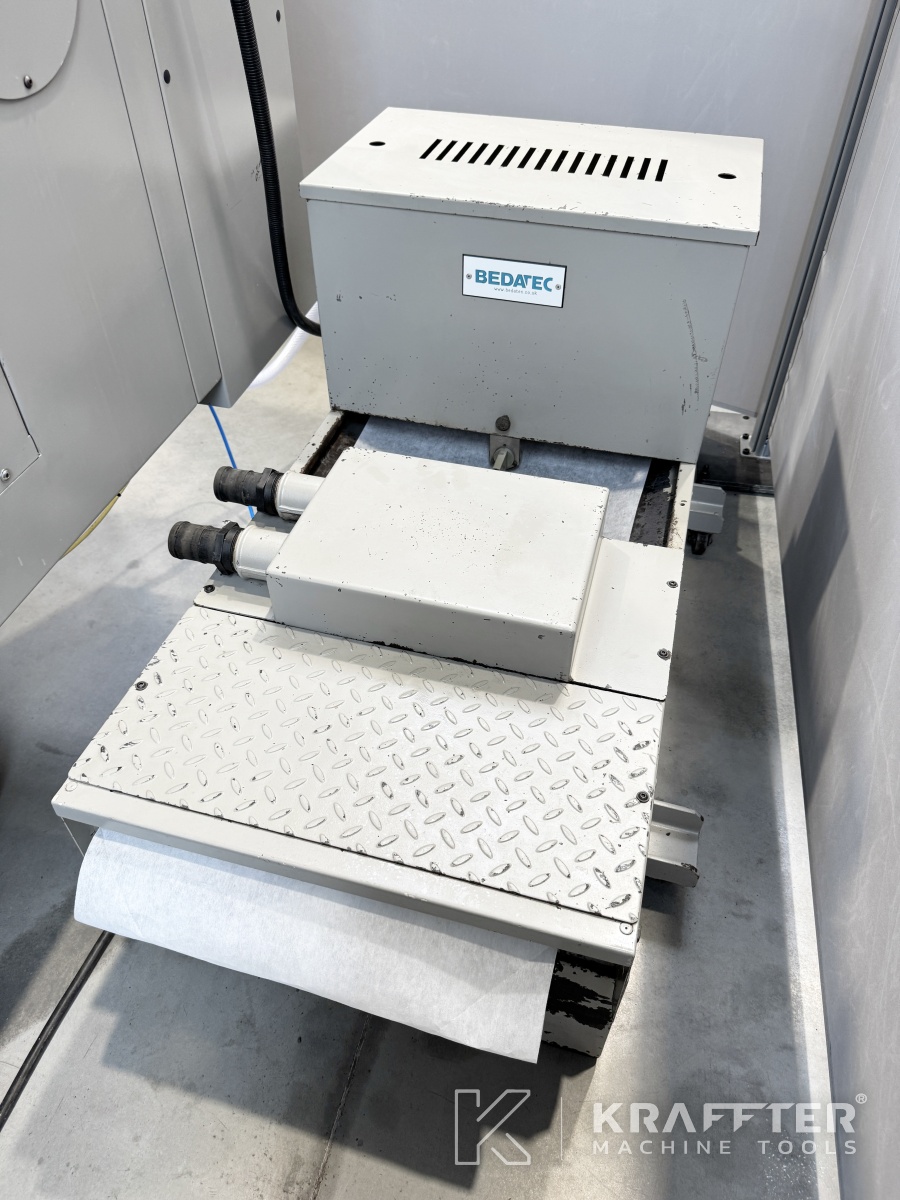

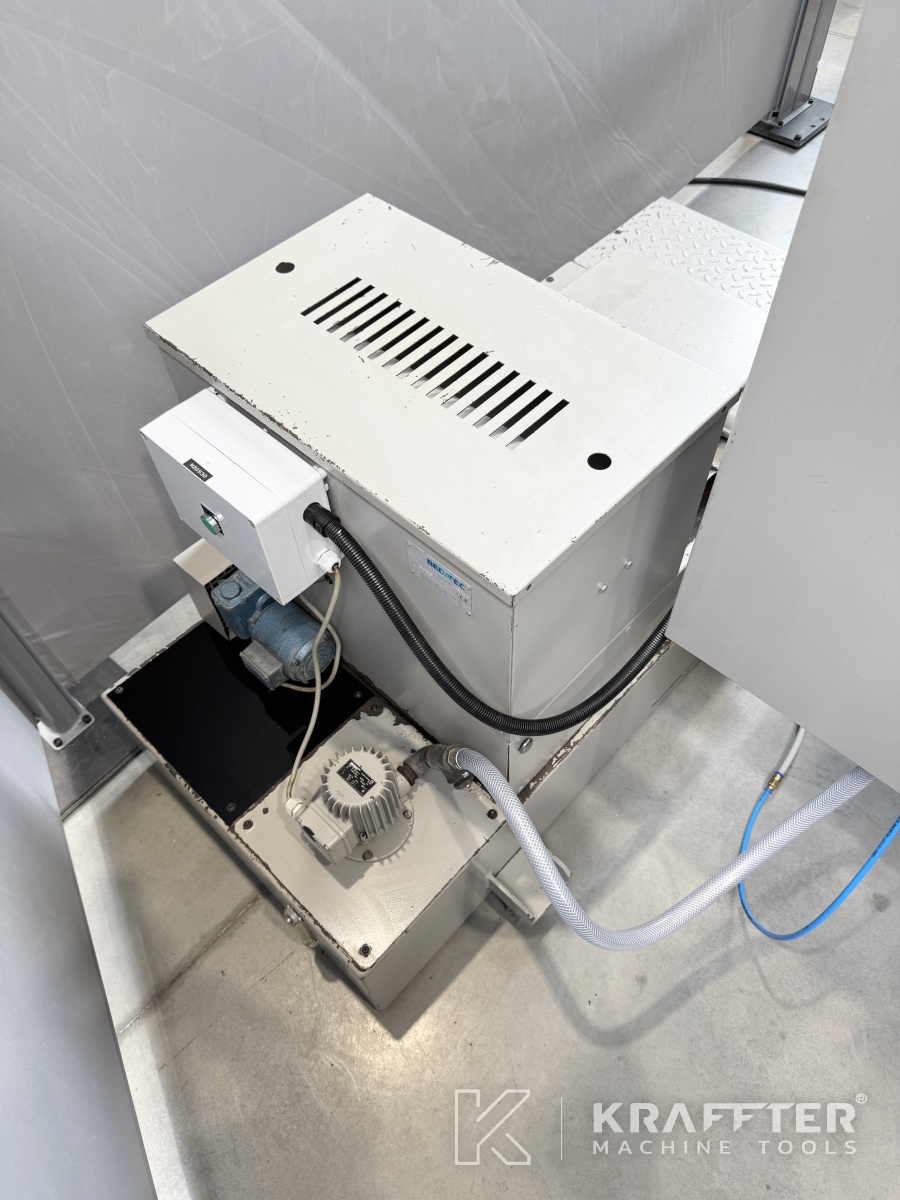

x1 paper filtration + coolant tank

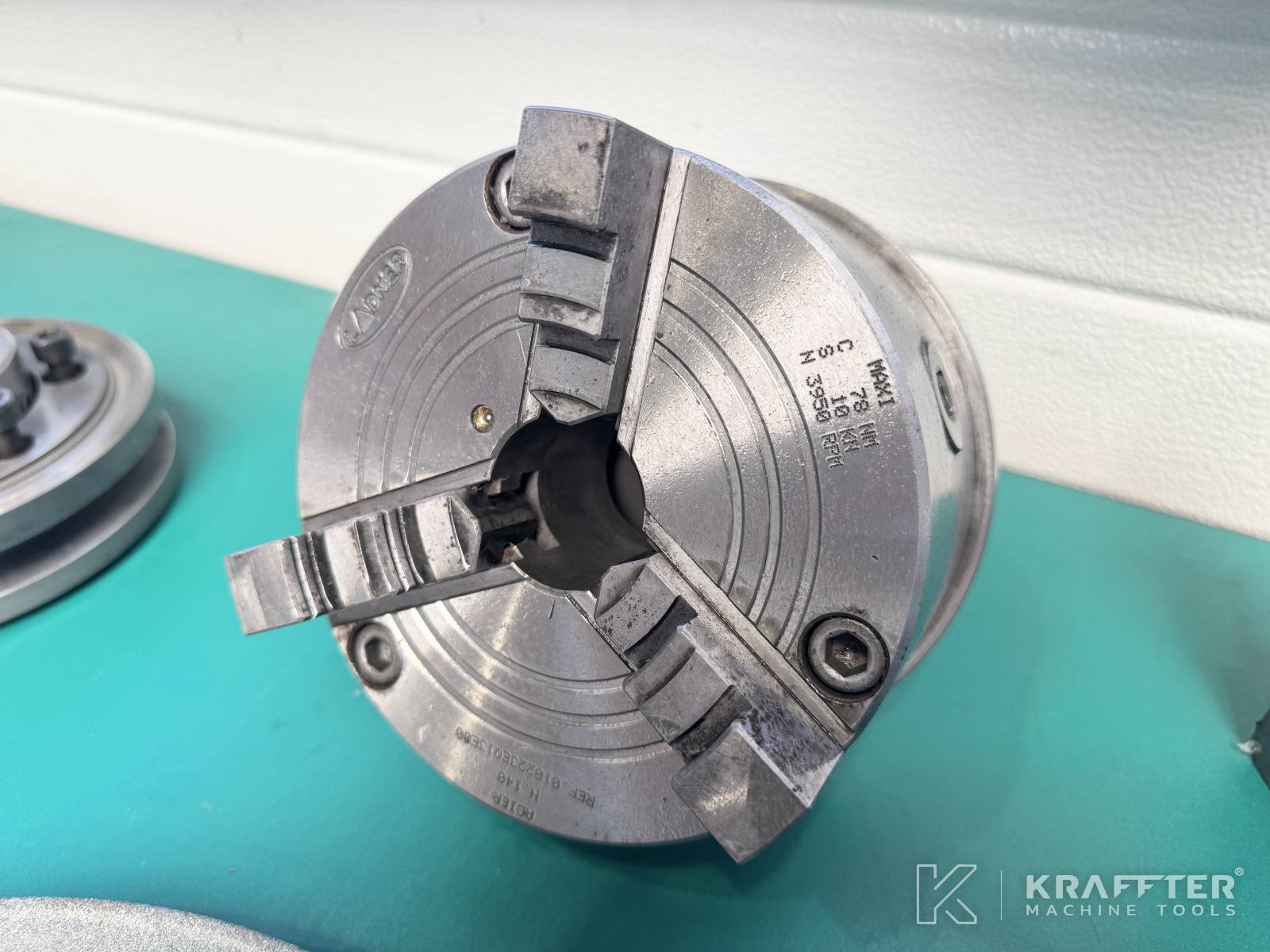

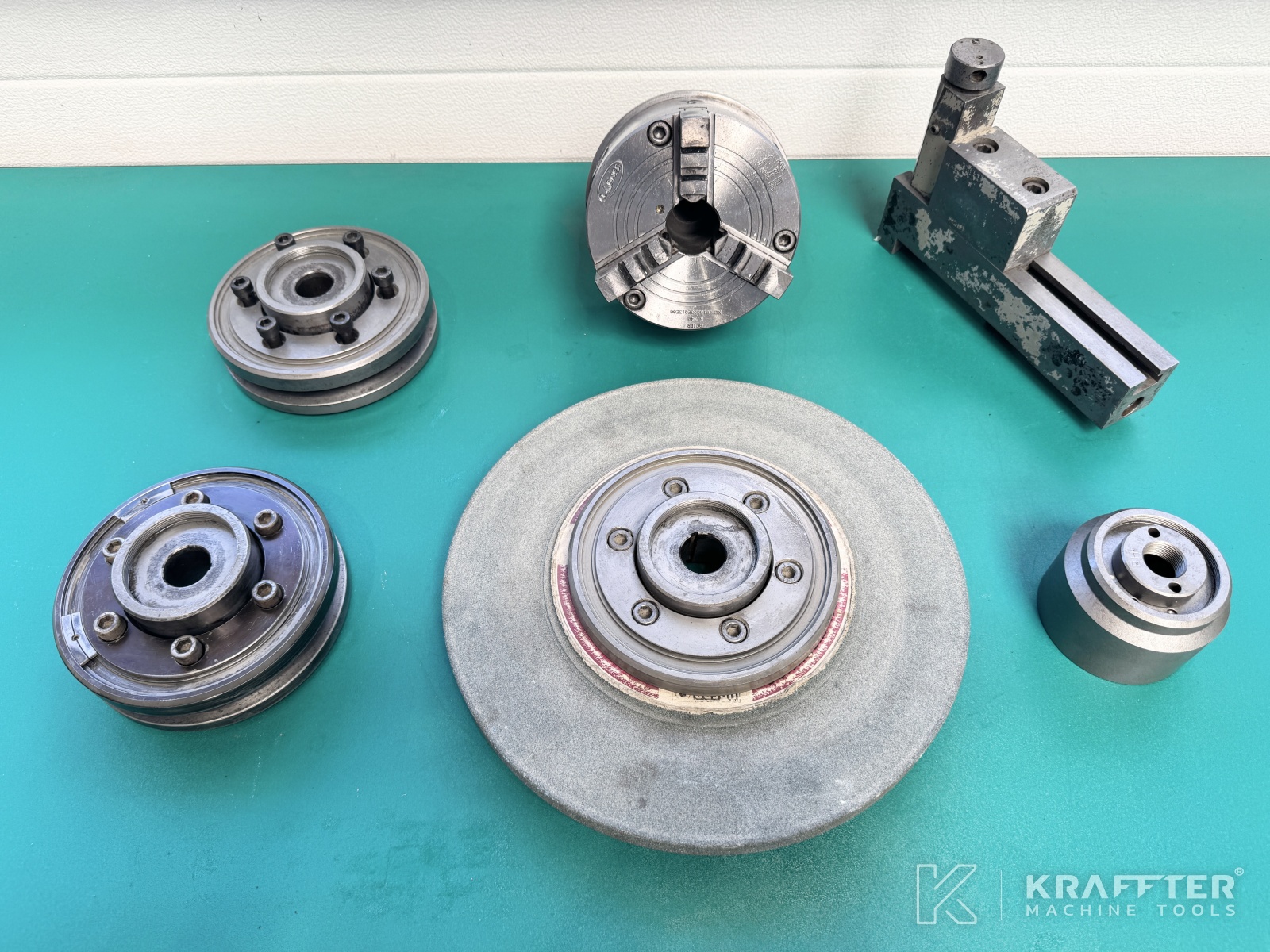

x1 LADNER 3-jaw chuck
x1 set of external hard jaws
x1 set of internal hard jaws
x4 external grinding wheel flanges
x1 wheel dresser (table mount)

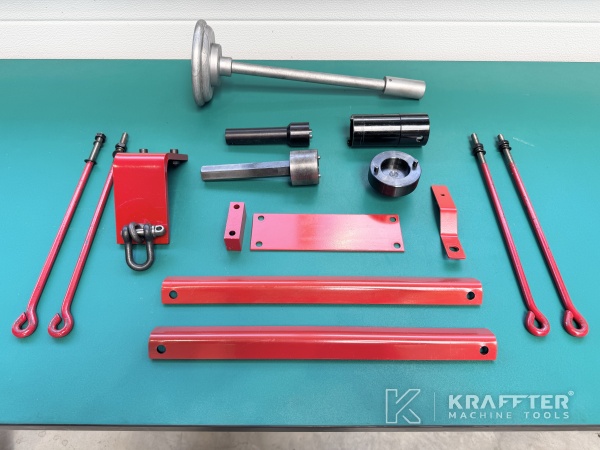

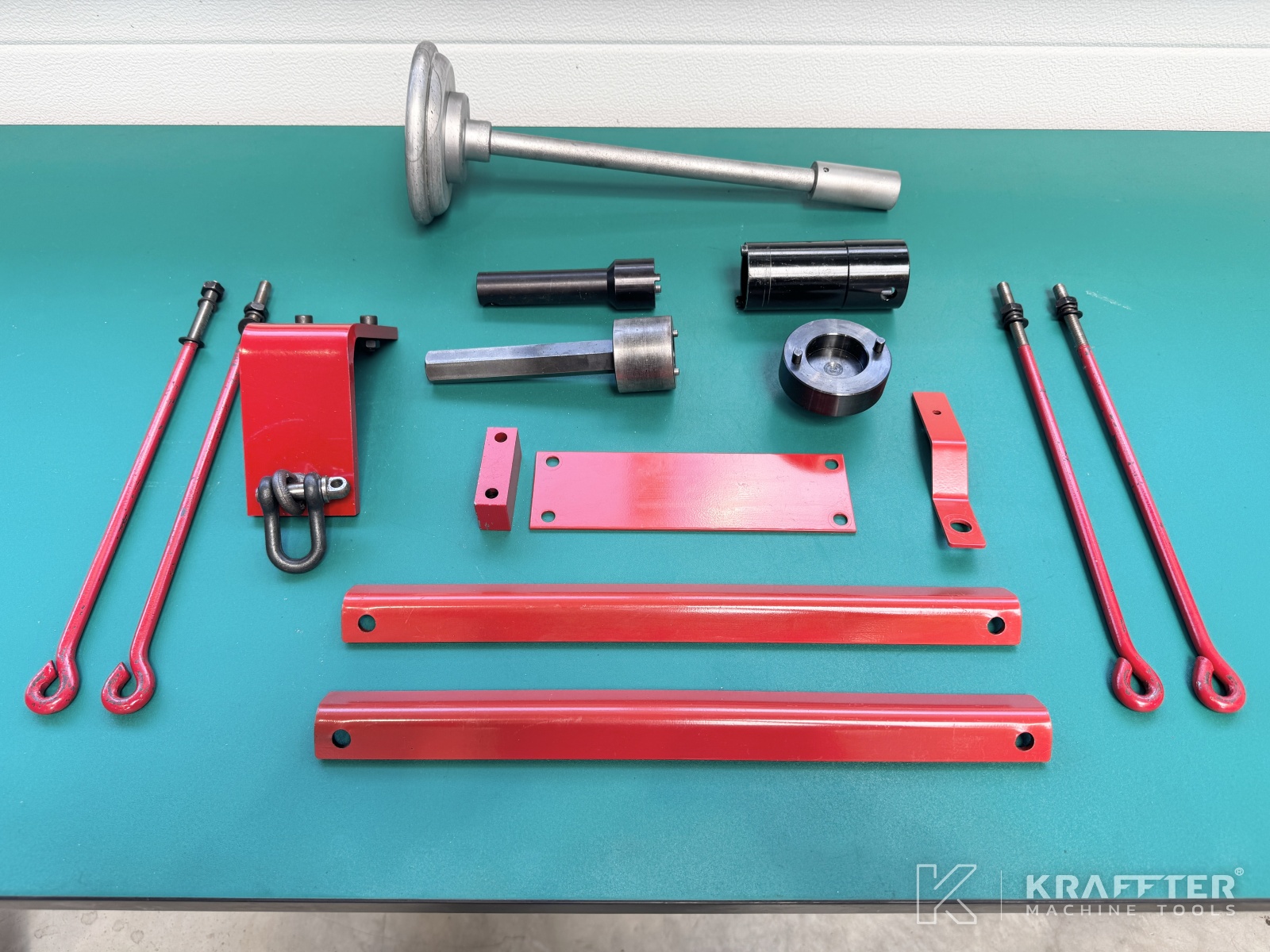

x1 set of brackets for locking the axes before transportation

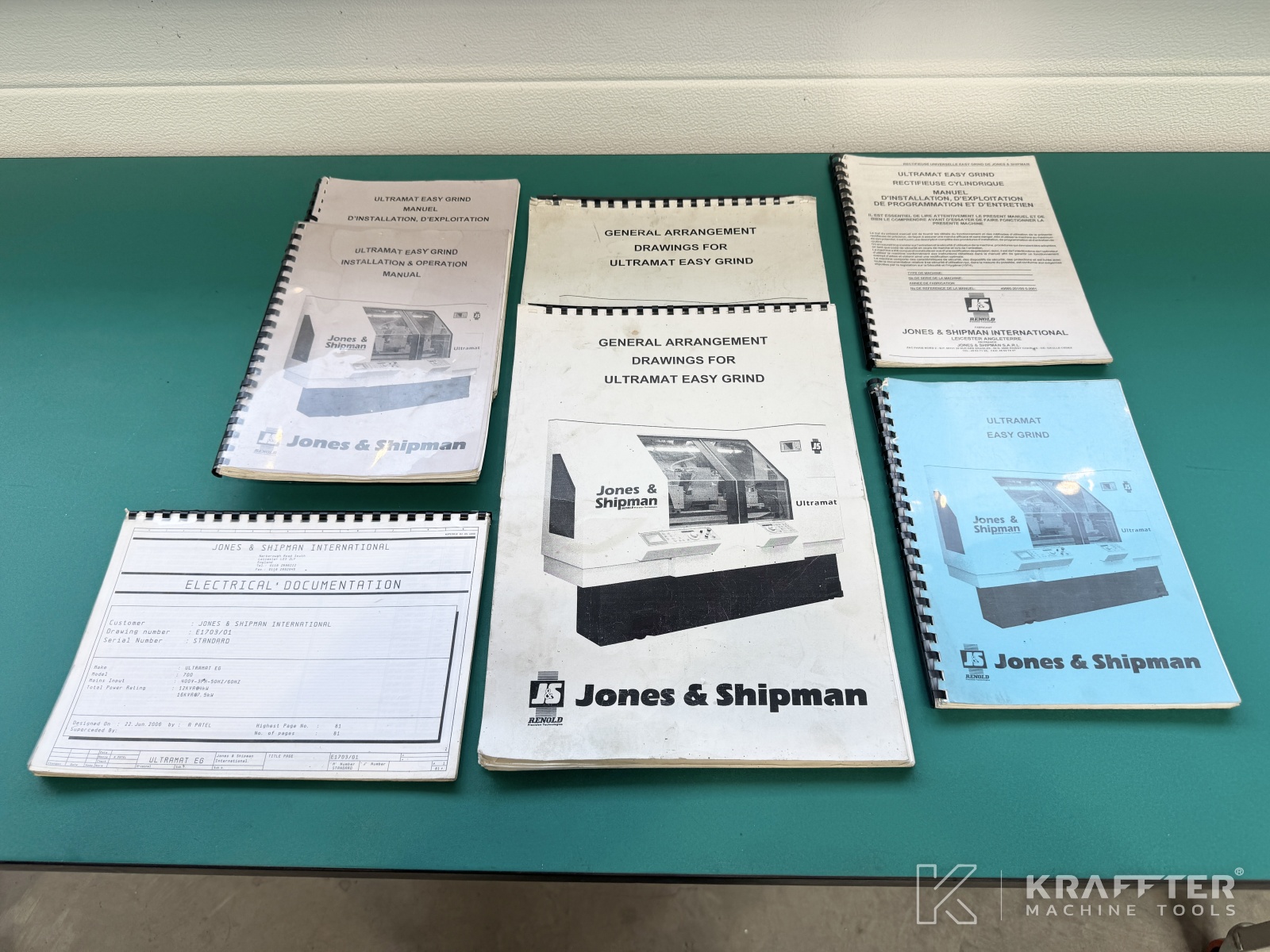

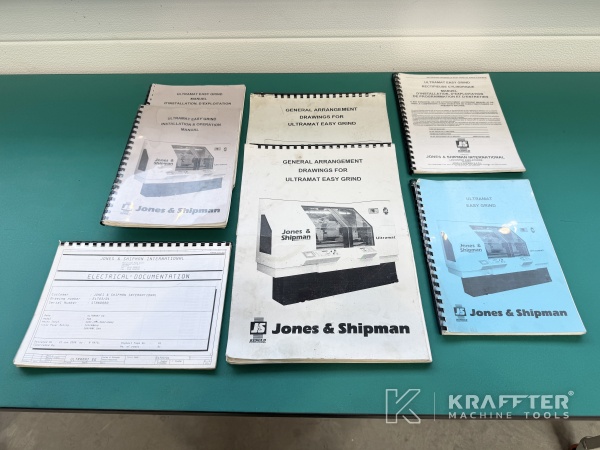

x1 set of operator manuals
x1 drawbar

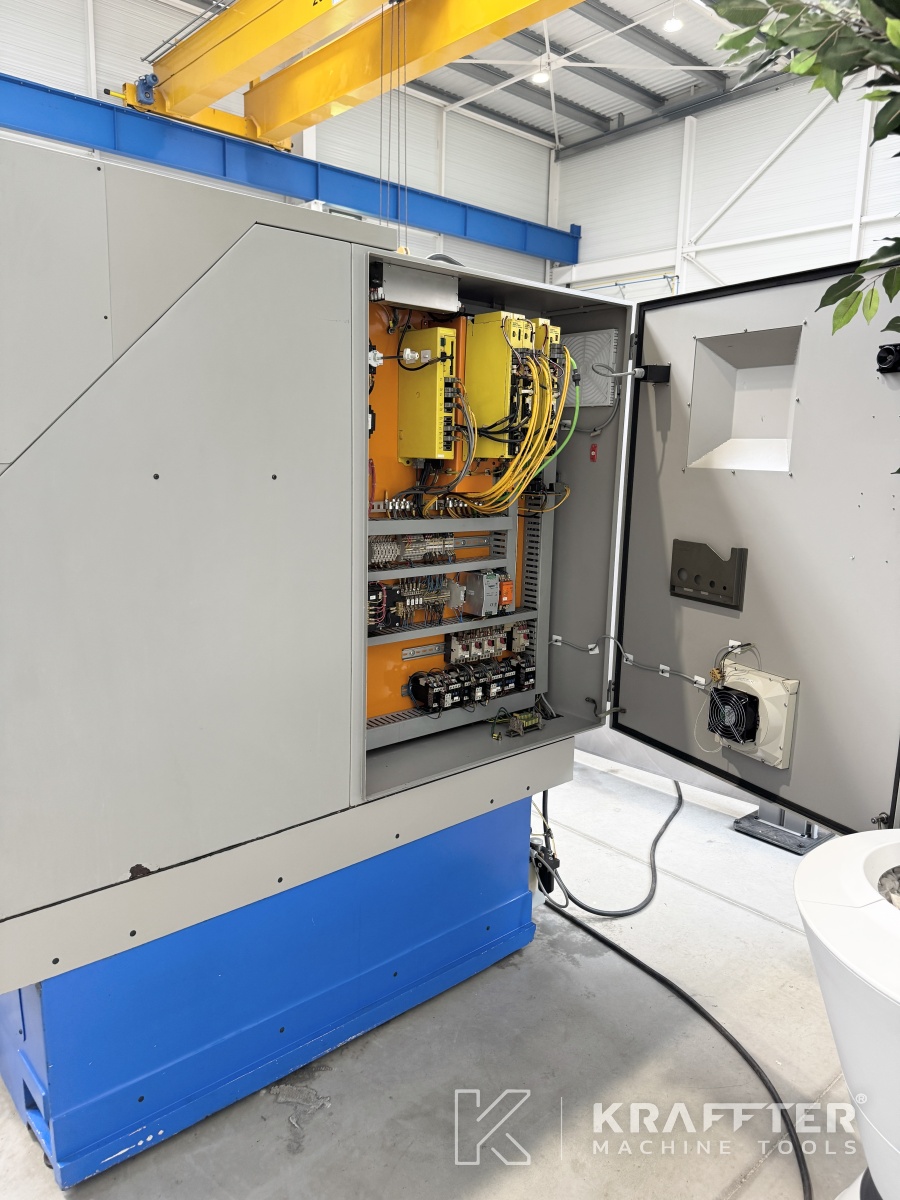

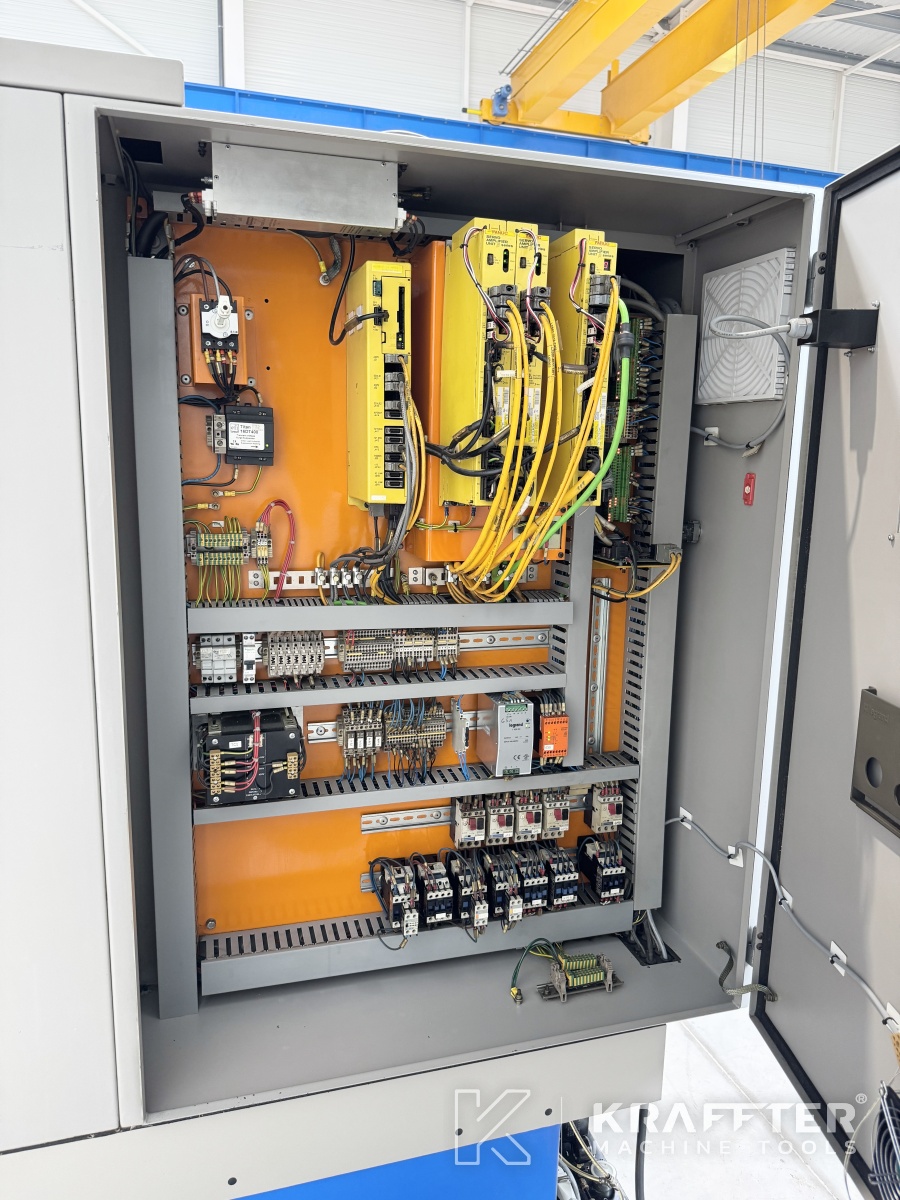

x1 ‘Electrical diagrams’ documentation
x1 set of wrenches

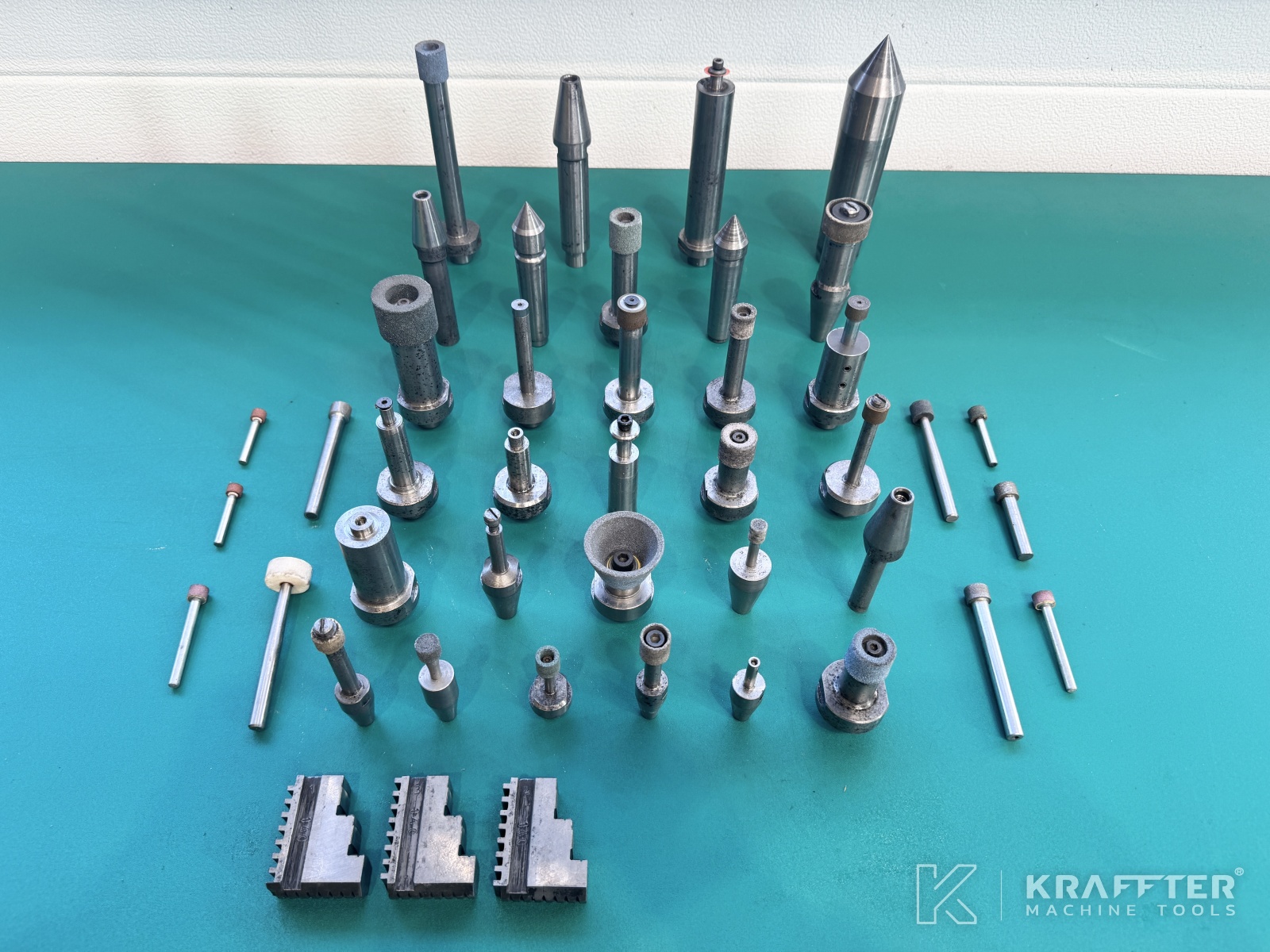

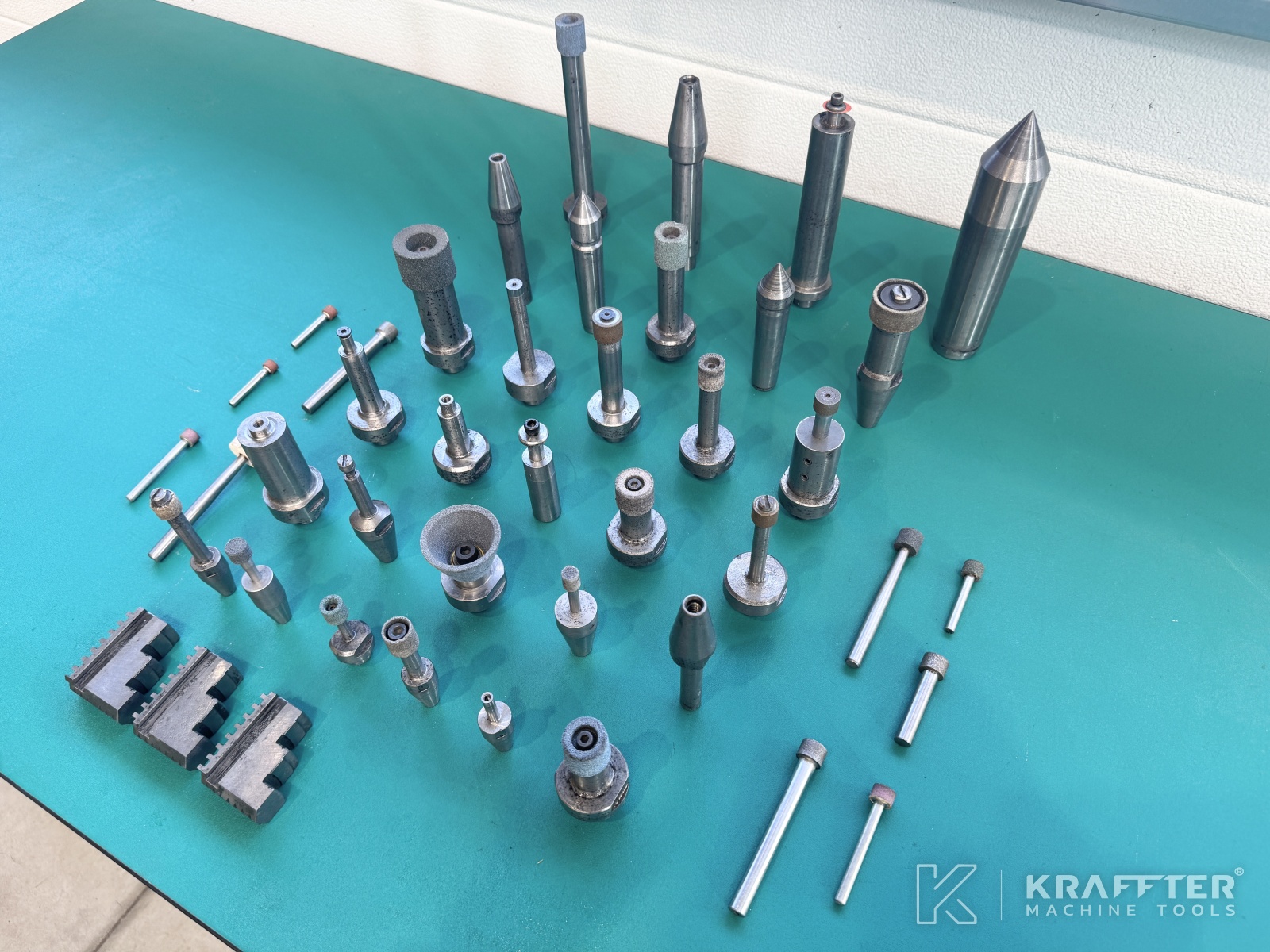

Various internal grinding wheel arbors
