Venduto

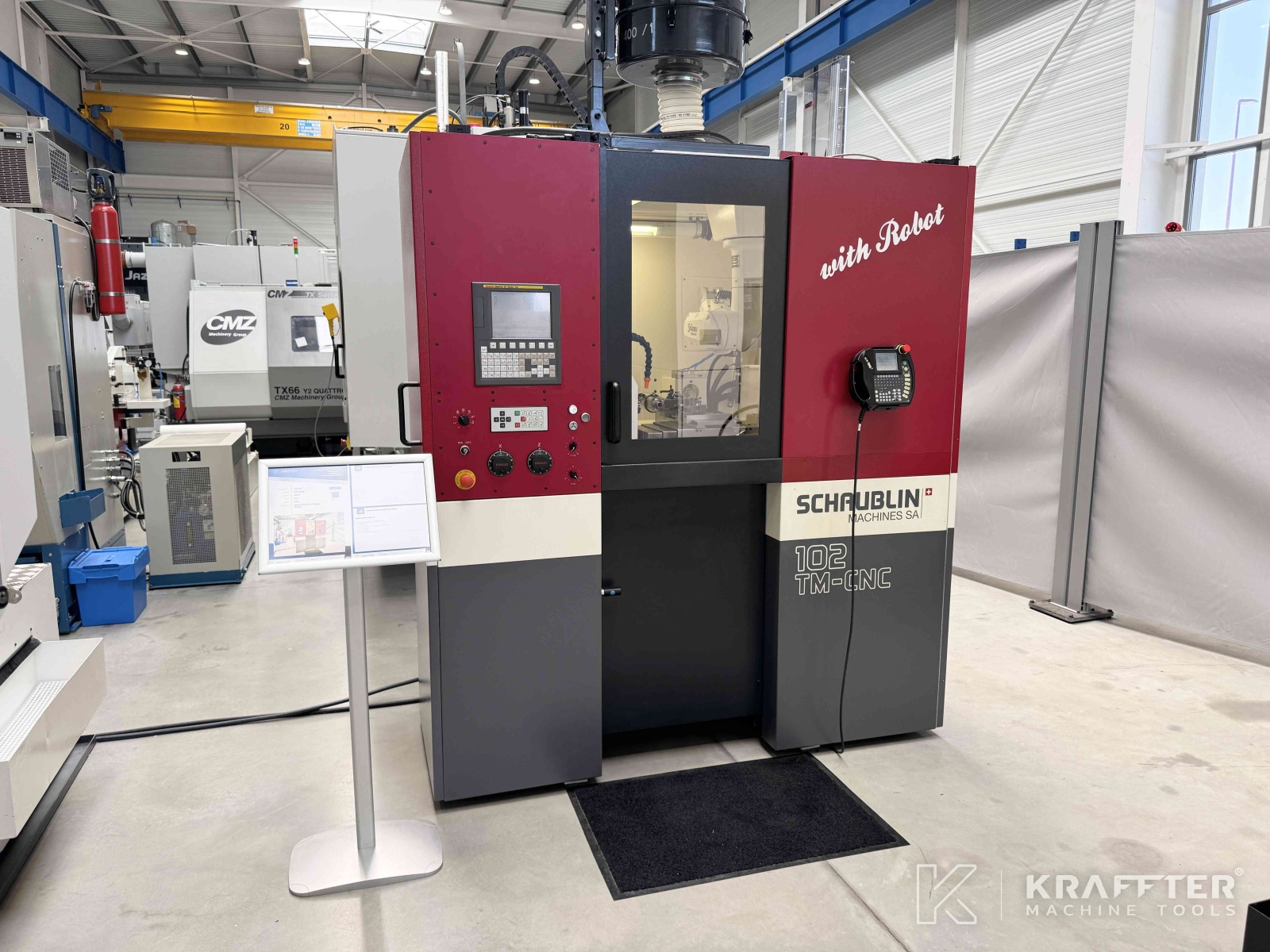

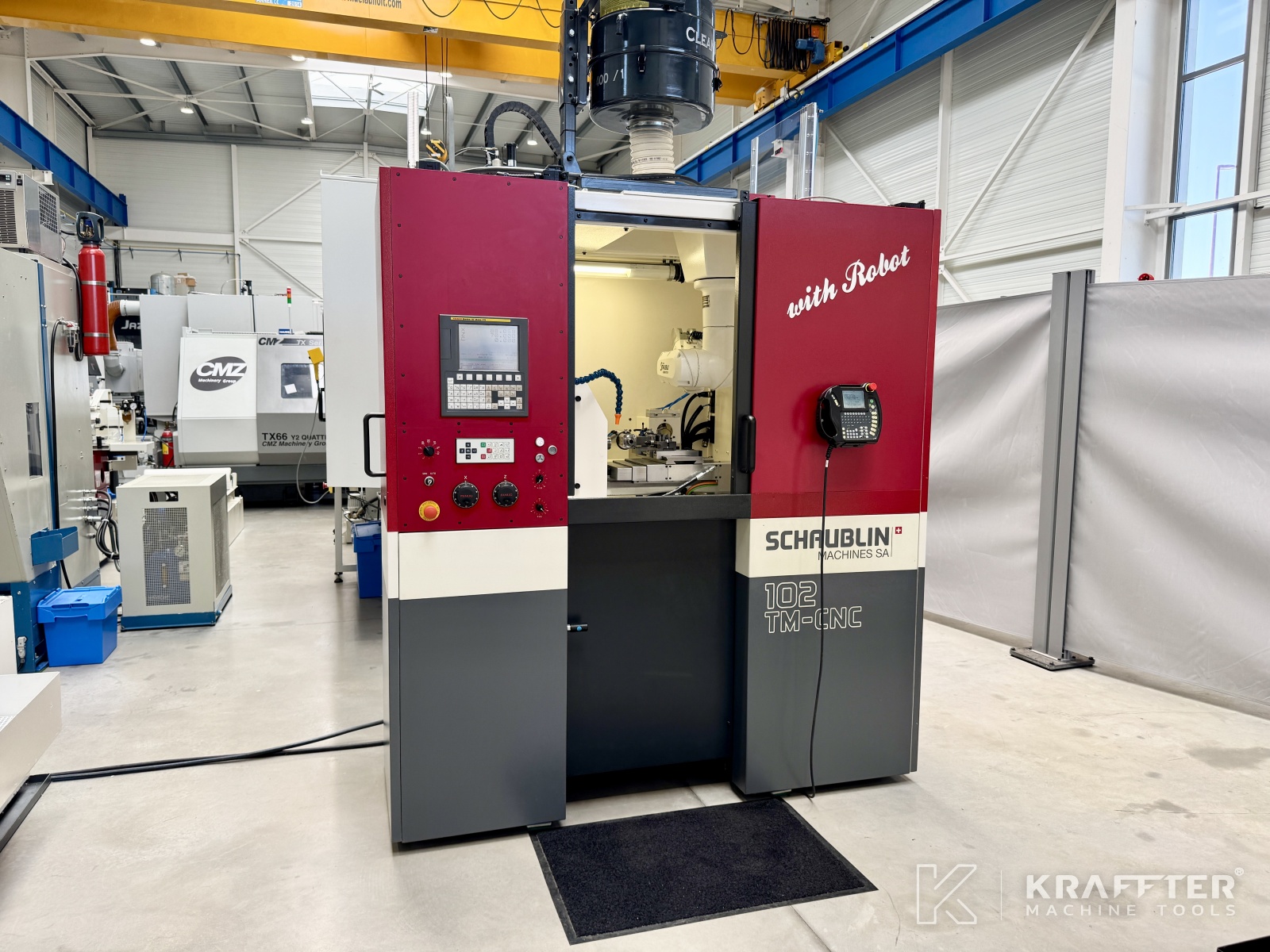

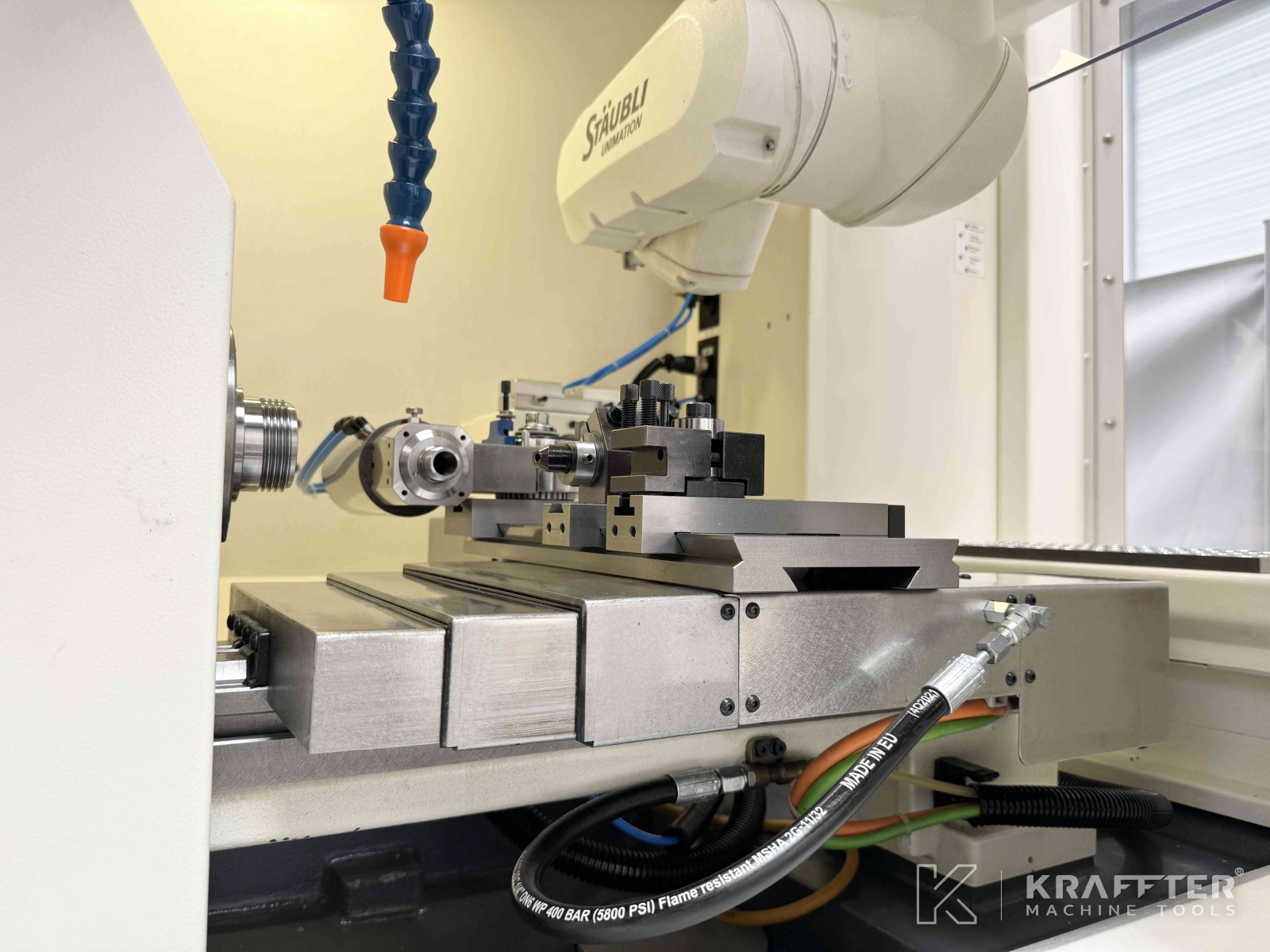

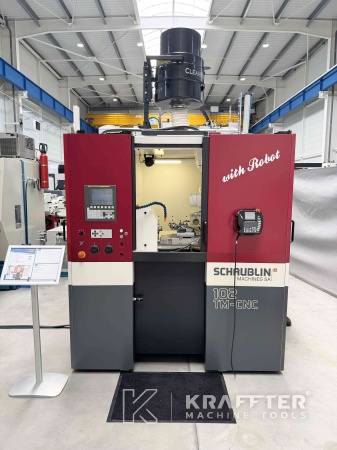

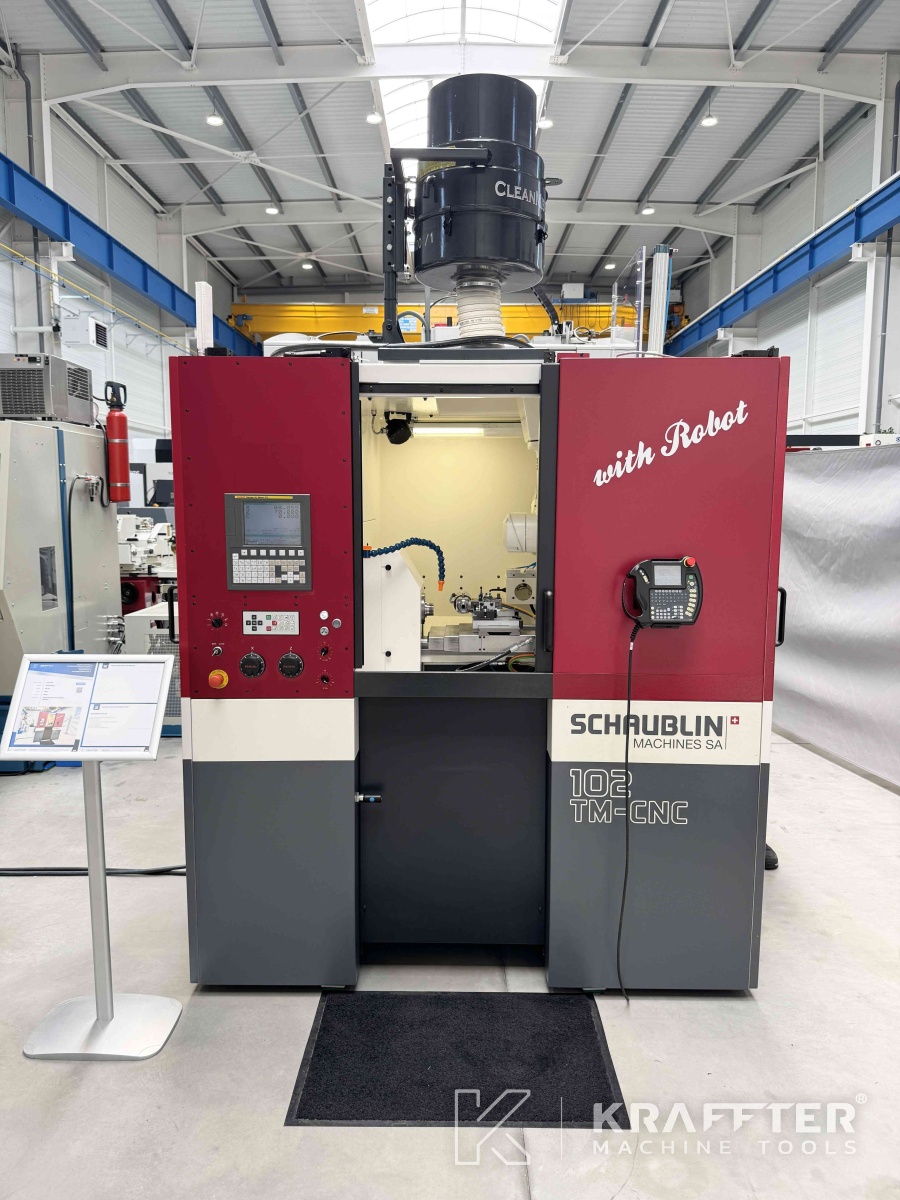

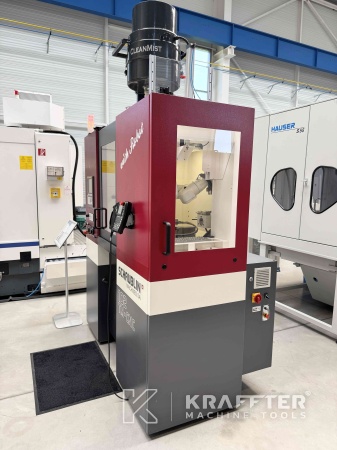

Tipo di macchina: Tornio CNC
Marca : SCHAUBLIN
N° de stock: 90151
Modello : 102 TM
Anno : 2012
Posizione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche
Altezza delle punte
102
Diametro massimo di tornitura
270 [mm]
Diametro consentito sopra il carrello
200 [mm]
Diametro consentito sopra il banco
75 [mm]
Corsa dell'asse X
120 [mm]
Corsa dell'asse Z
100 [mm]
Velocità di avanzamento rapido dell'asse X
7000 [mm/min]
Velocità di avanzamento rapido dell'asse Z
7000 [mm/min]
Velocità di avanzamento di lavoro dell'asse X
0 - 5000 [mm/min] [mm/min]
Velocità di avanzamento di lavoro dell'asse Z
0 - 5000 [mm/min] [mm/min]
Vite a circolazione di sfere asse X, Ø x passo
12 x 3 [mm]
Vite a circolazione di sfere asse Z, Ø x passo
12 x 3 [mm]
Risoluzione dell'asse X
0.0005 [mm]
Risoluzione dell'asse Z
0.001 [mm]

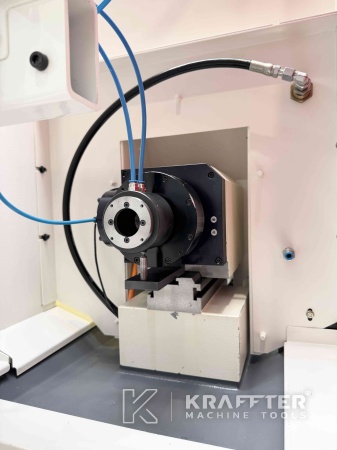

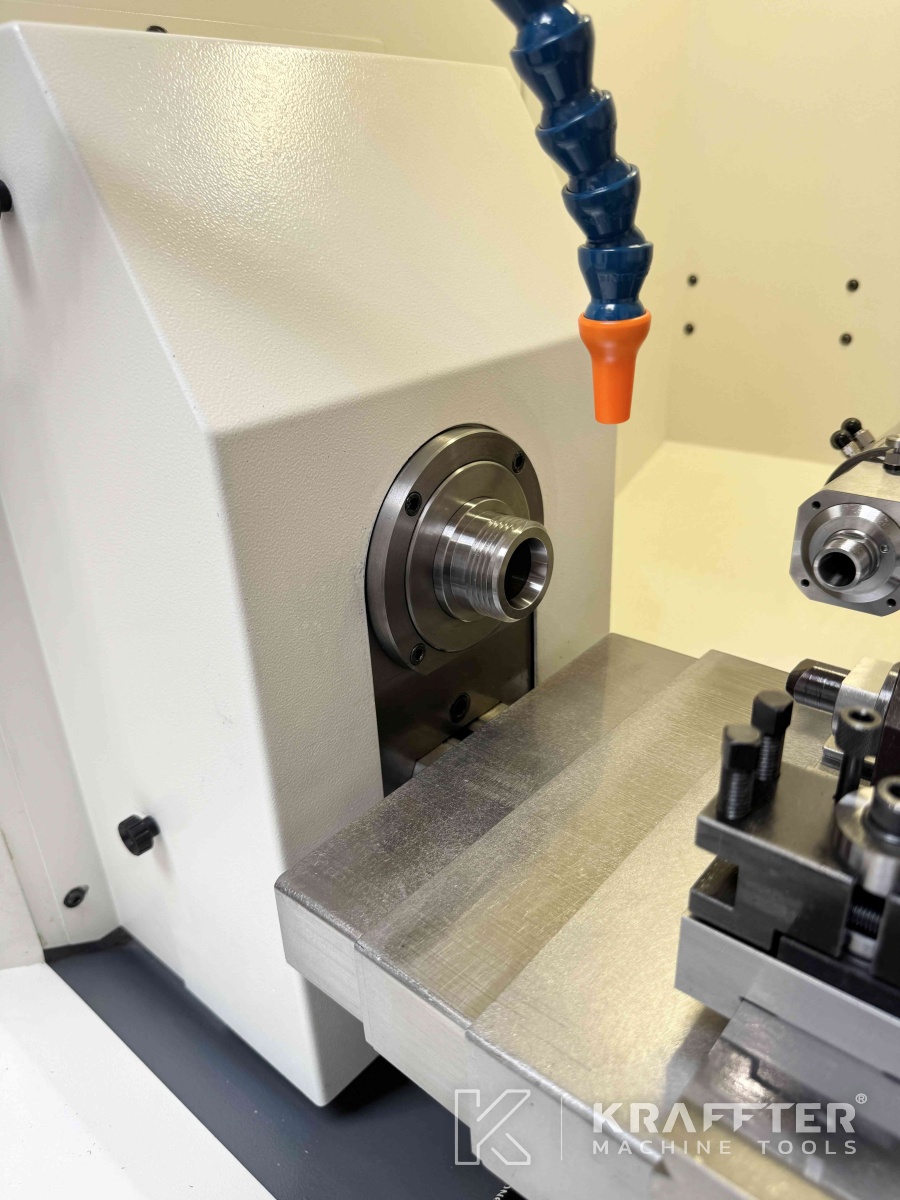

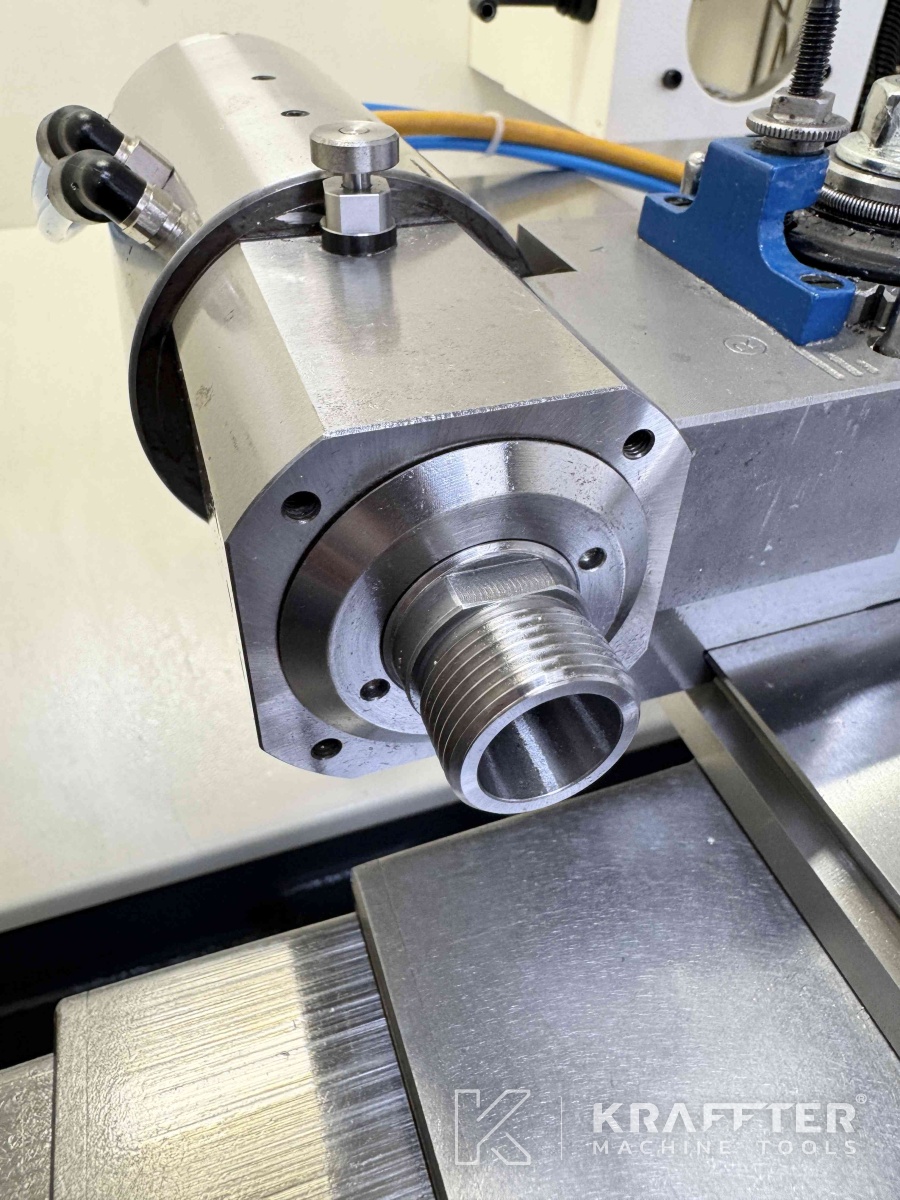

Mandrino fornito per pinze di serraggio
W25
Diametro massimo ammesso in pinze
19 [mm]
Velocità minima mandrino
50 [giri/min]
Massima velocità mandrino
8000 [giri/min]
Precisione di indicizzazione dell'asse C
0.001 [°]
Potenza del mandrino
2.2 [kW]
Coppia mandrino
7 [Nm]
Capacità del vassoio di irrigazione
25 [l]
Pressione della pompa di irrigazione
0.5 [bar]
Flusso della pompa di irrigazione
10 [l/min]
Potenza installata
7 [kVA]
Corrente nominale
10 [A]
Tensione di alimentazione
400 [V]
Numero di ore in funzionamento
925 [h]
Numero di ore del mandrino
645 [h]
Peso
860 [Kg]
Ulteriori informazioni

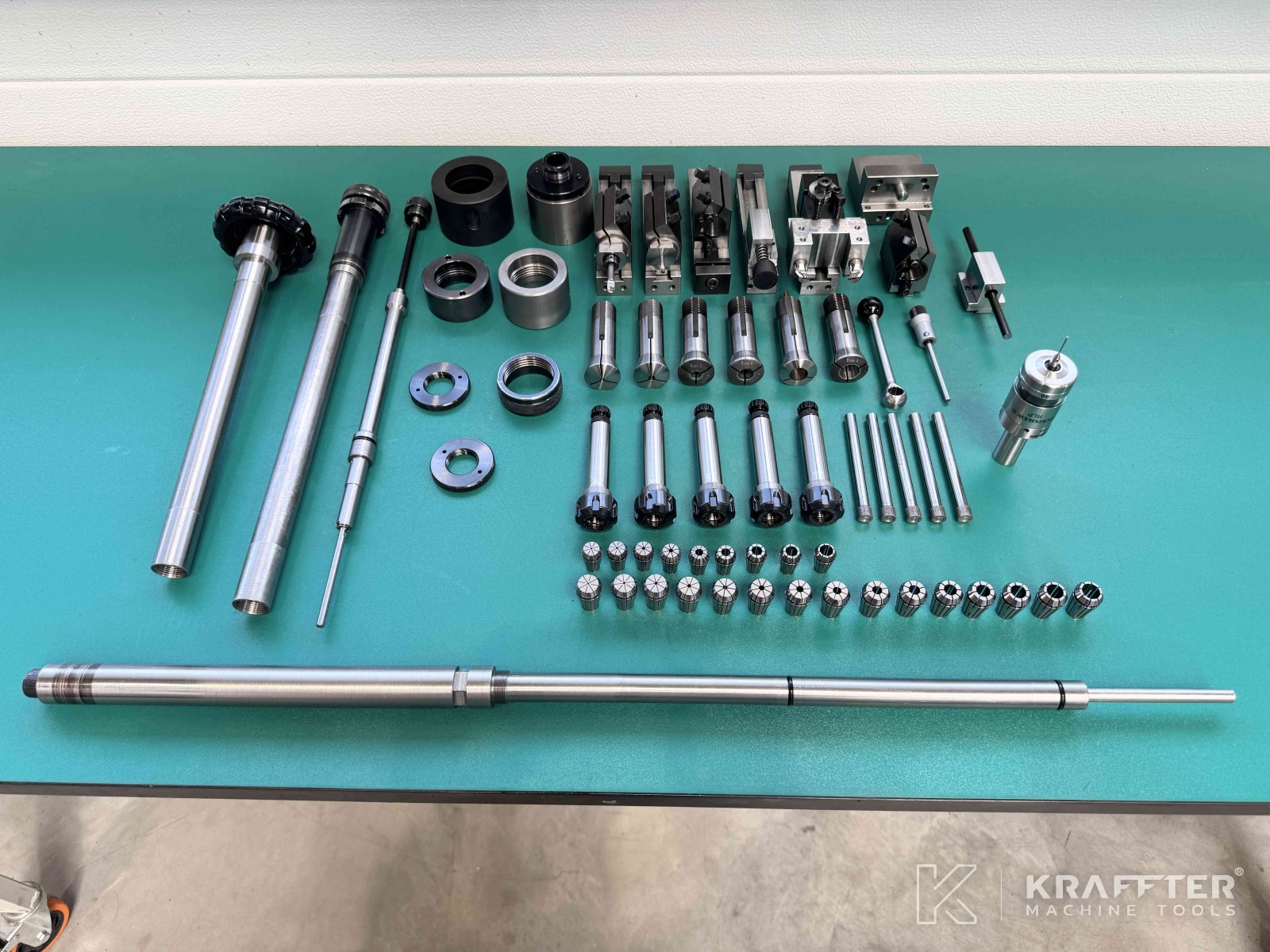

INCLUDED EQUIPMENT:
x1 complete coolant system – Ref SCHAUBLIN: 0202-80600-000

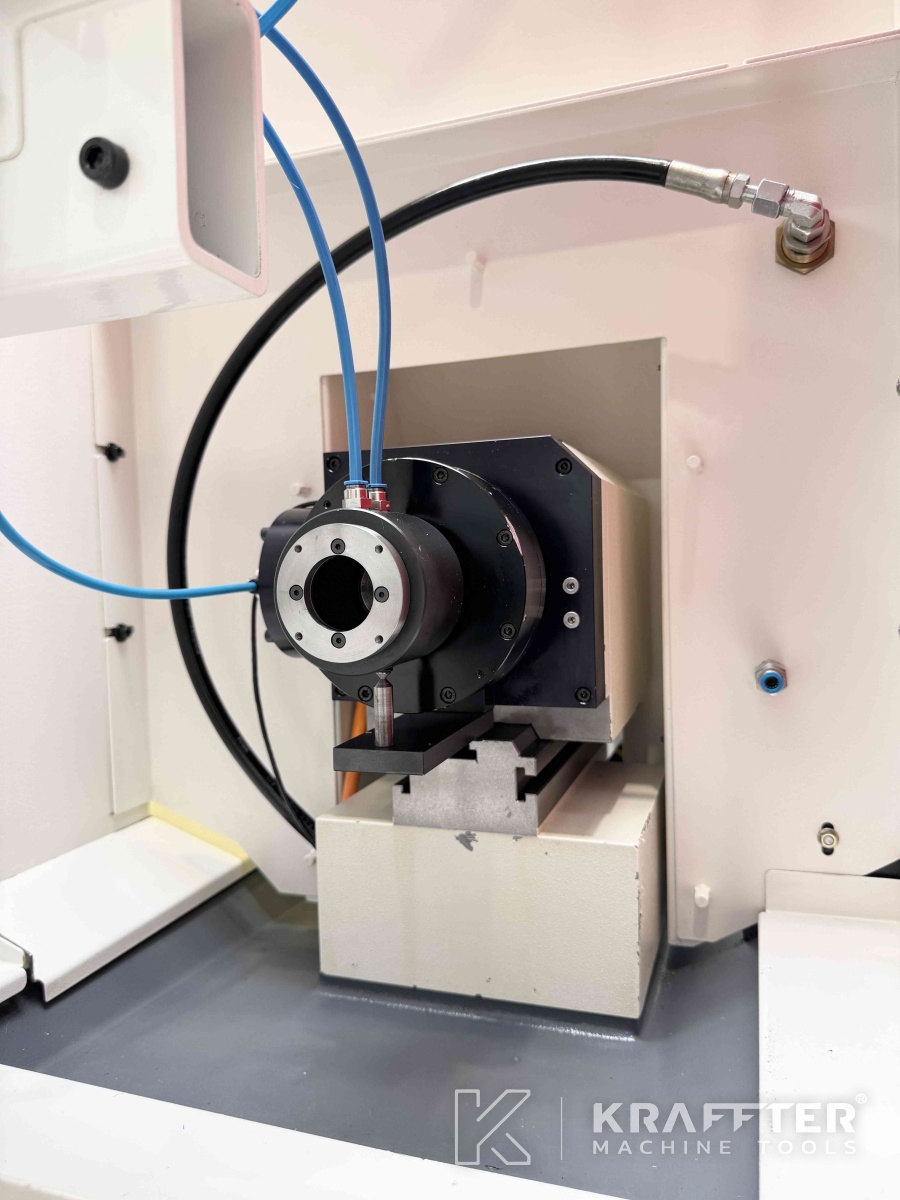

x1 pneumatical clamping attachment W25 TM – Ref SCHAUBLIN: 0202-21660-000
x1 manual drawbar W25

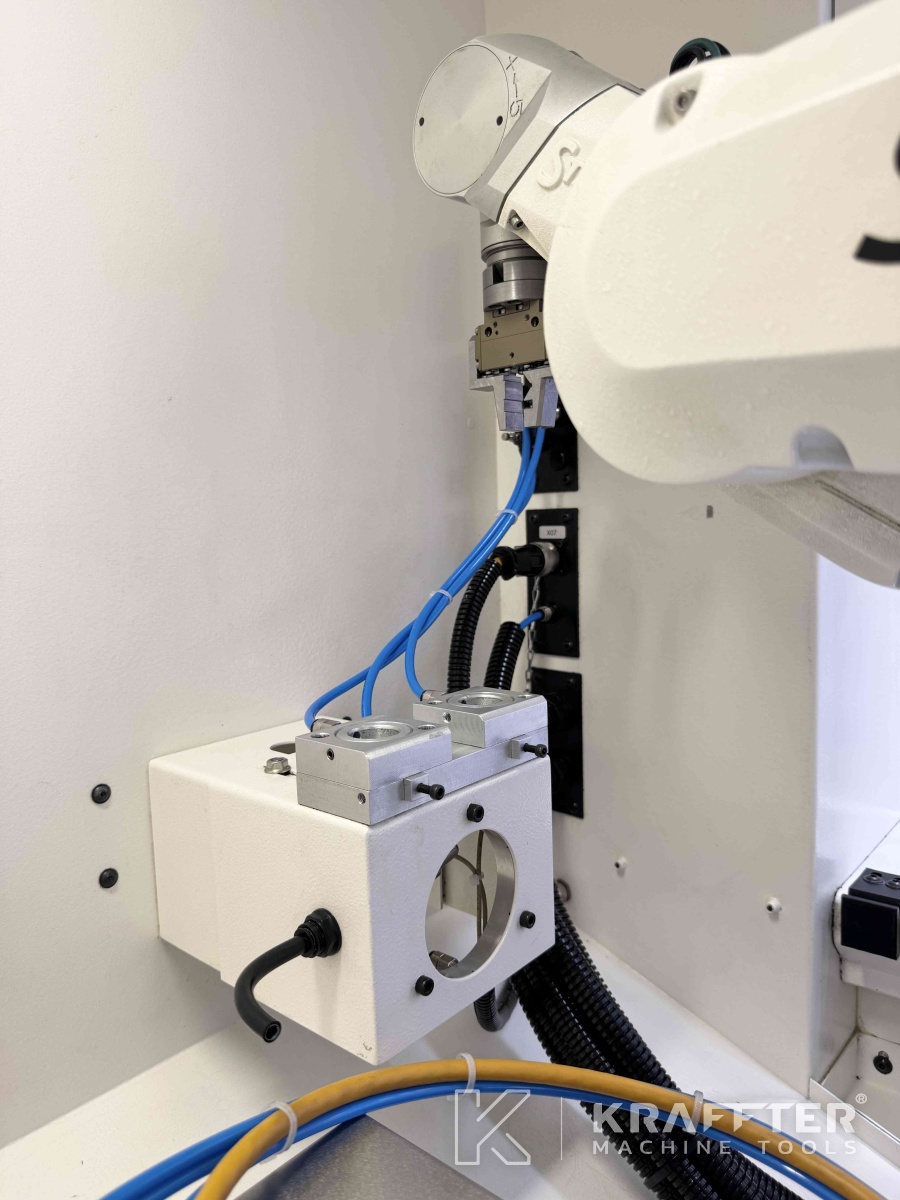

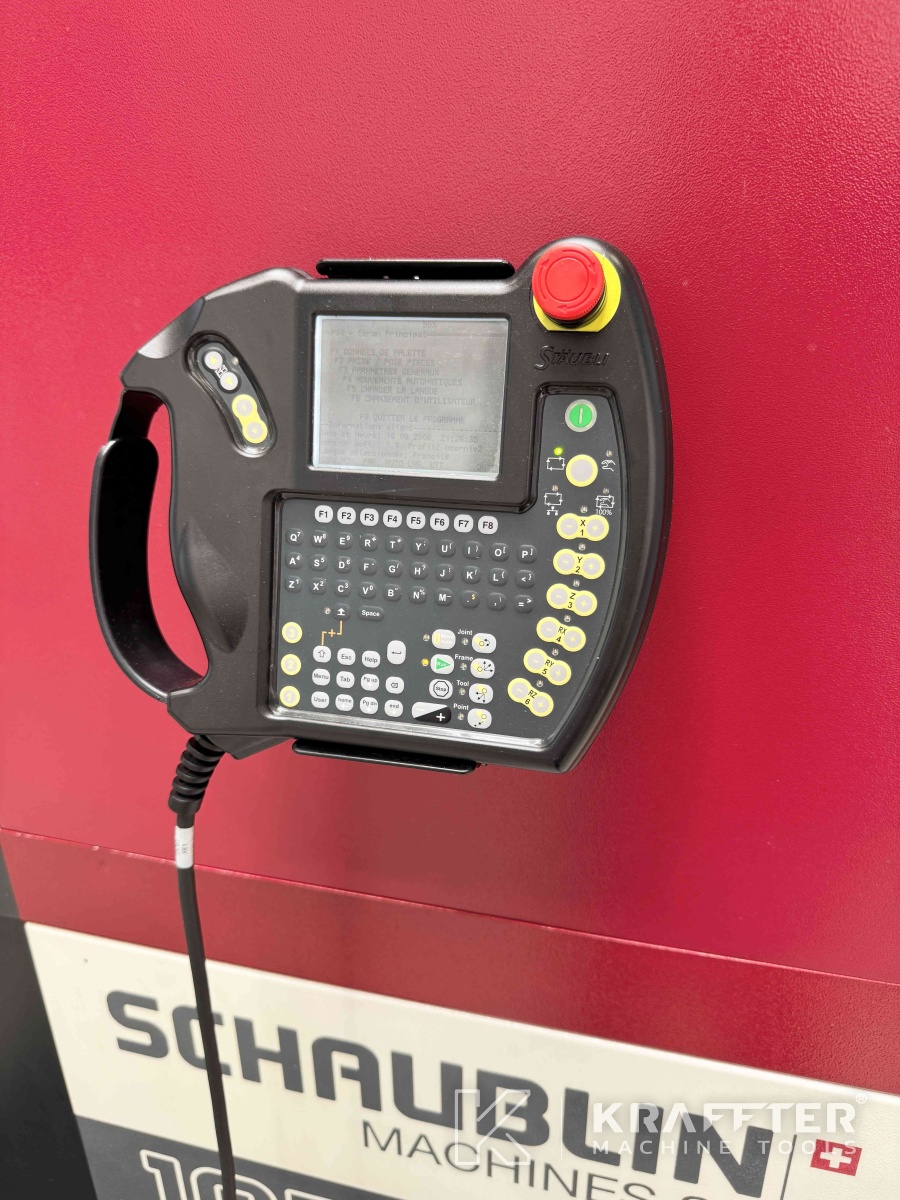

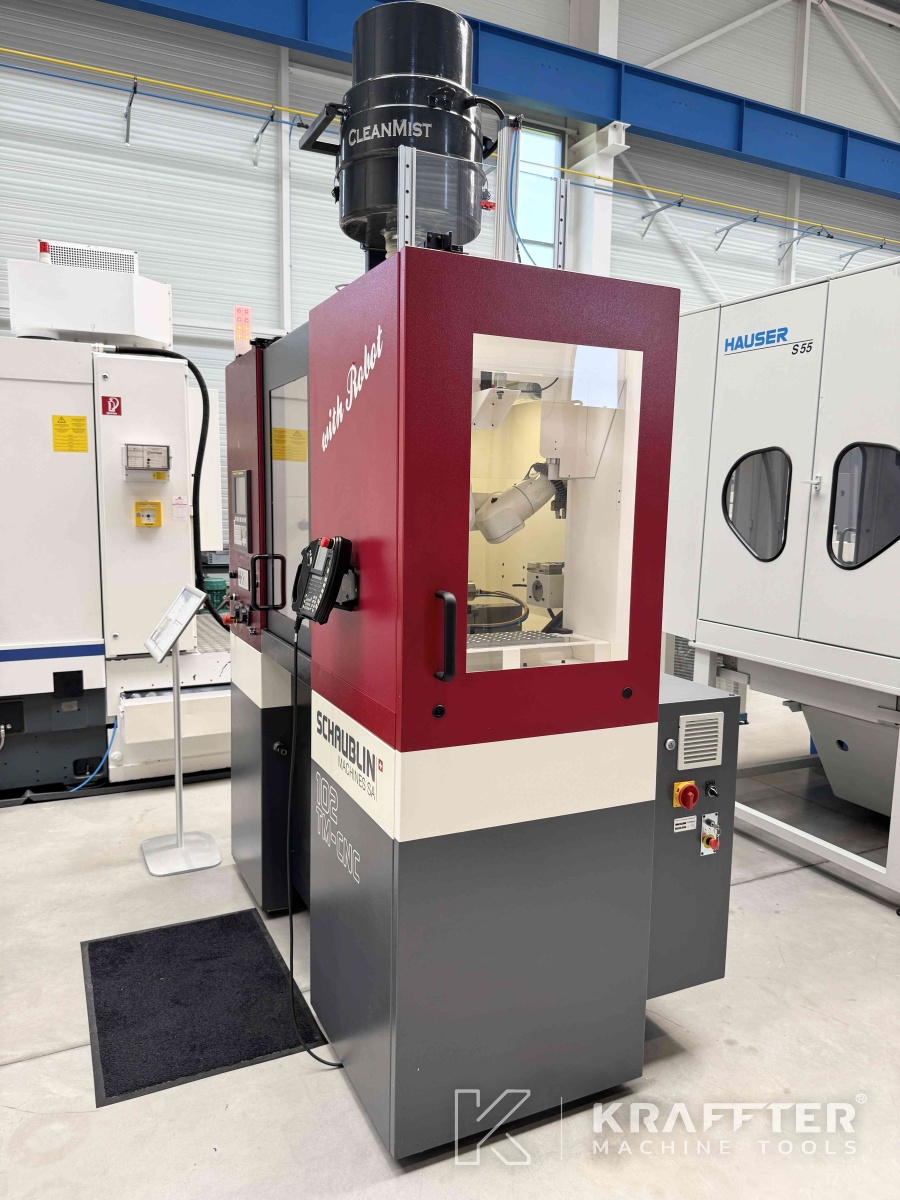

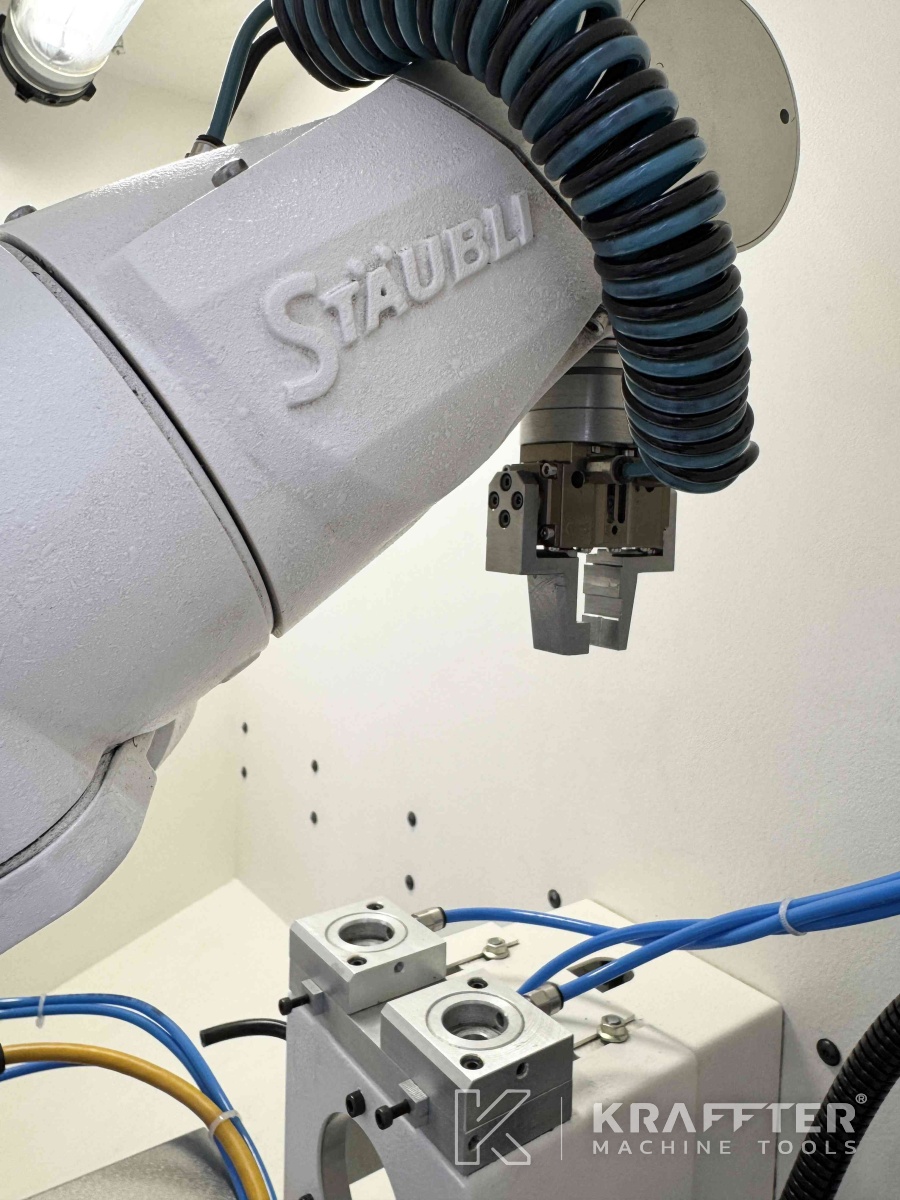

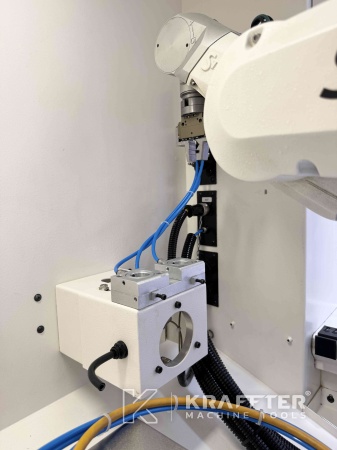

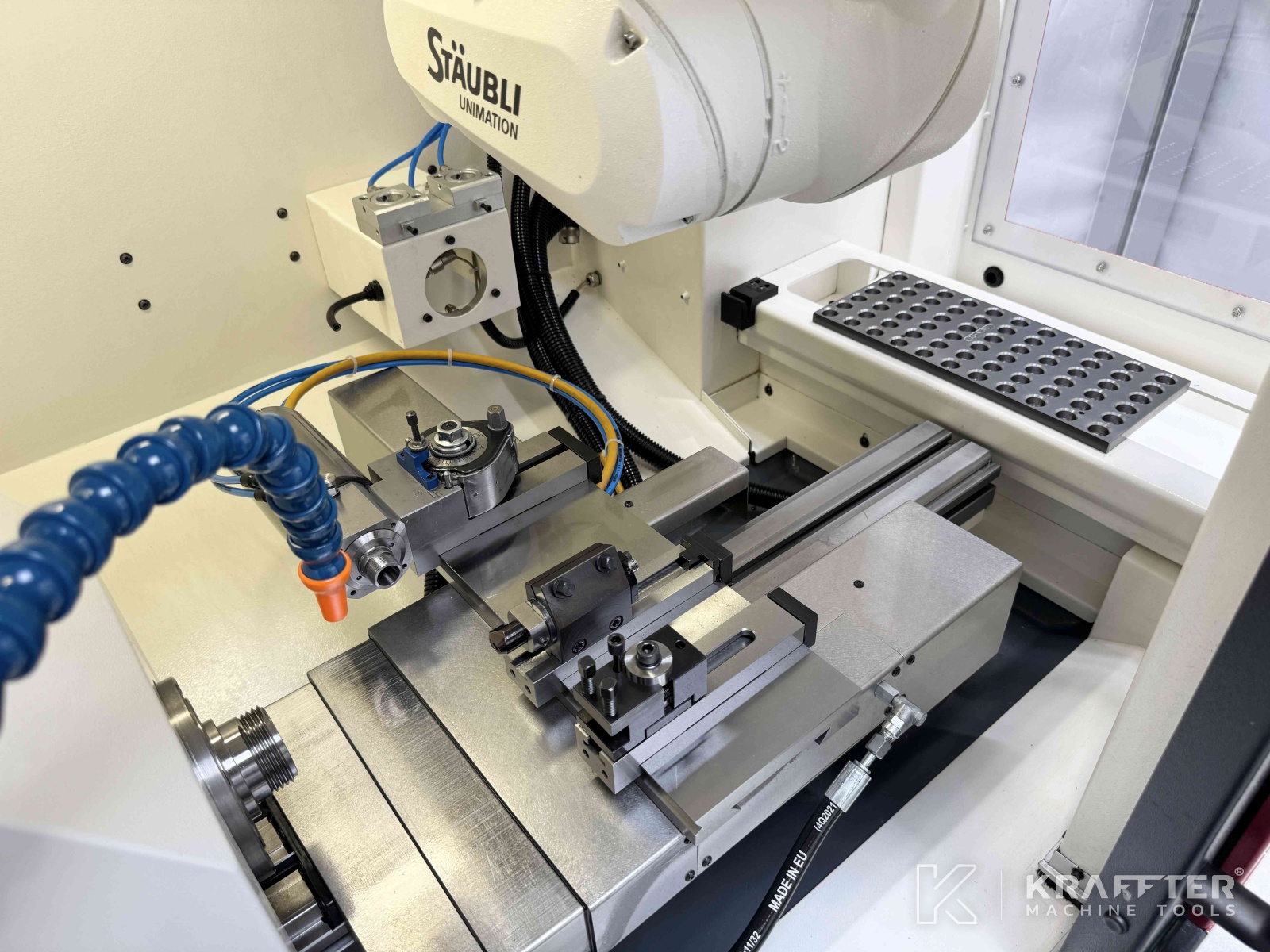

x1 STÄUBLI TX 40 articulated robot (6 degrees of rotation)

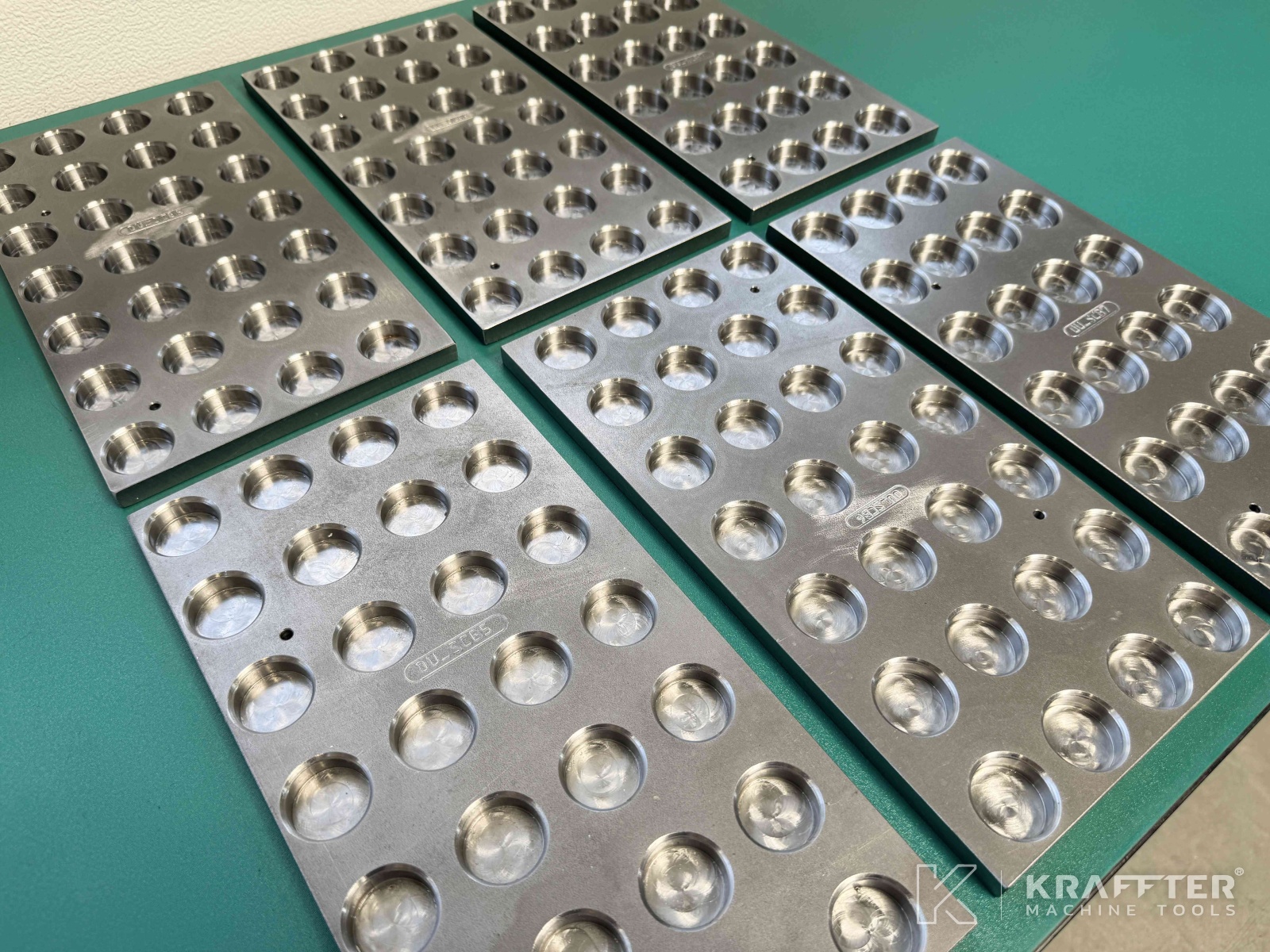

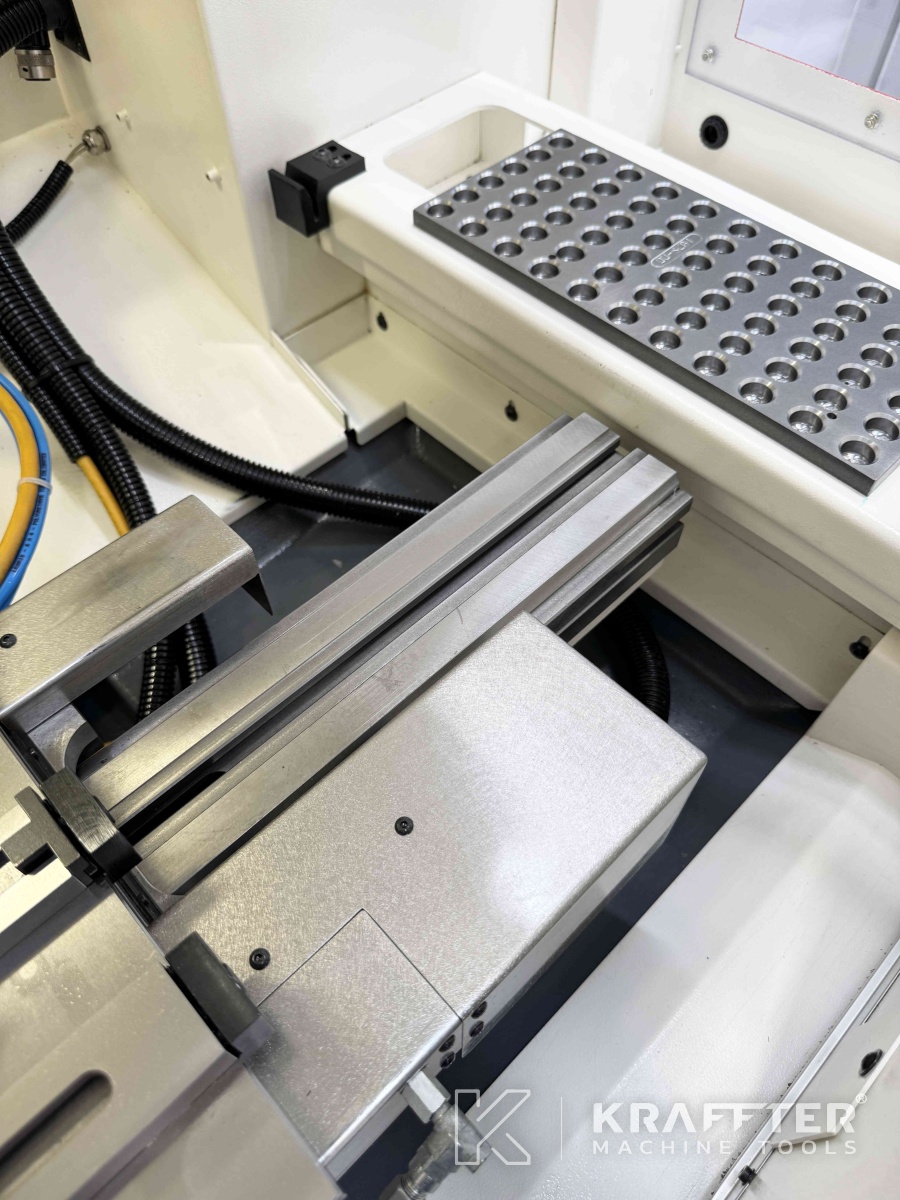

x8 pallets

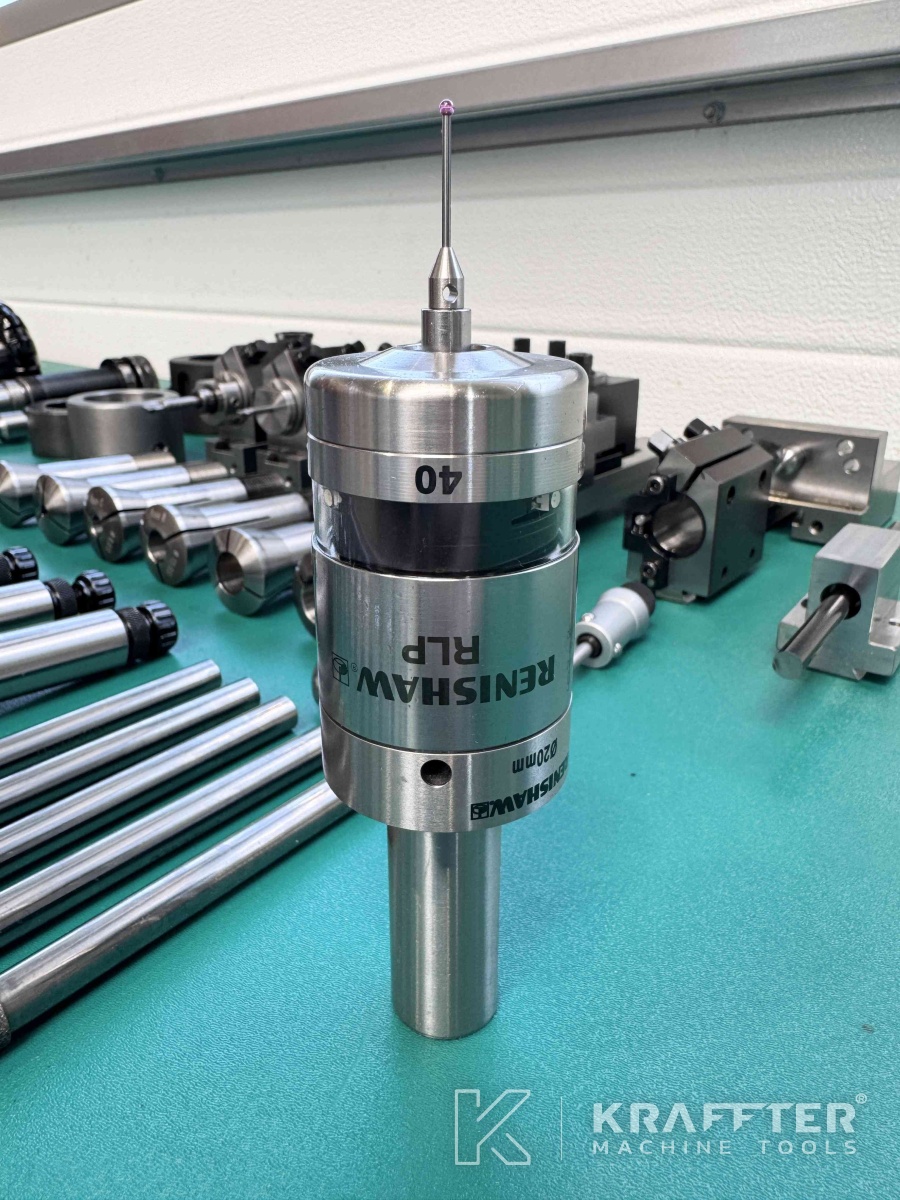

x1 RENISHAW RLP40 part probe
x1 tool zero setting microscope – Ref SCHAUBLIN: 0102-60010-000

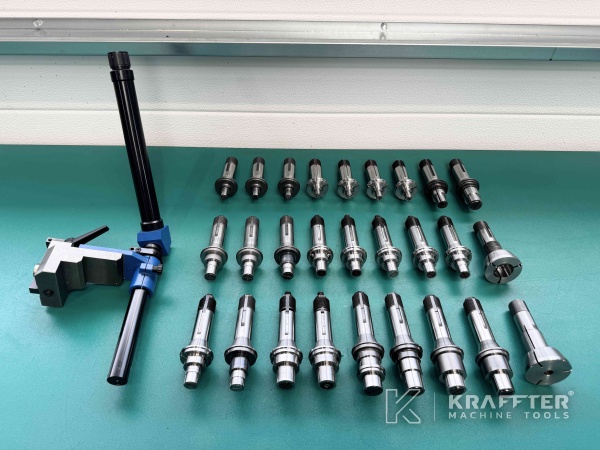

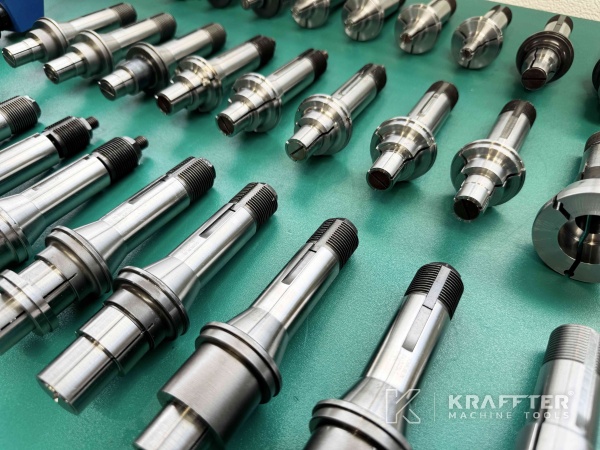

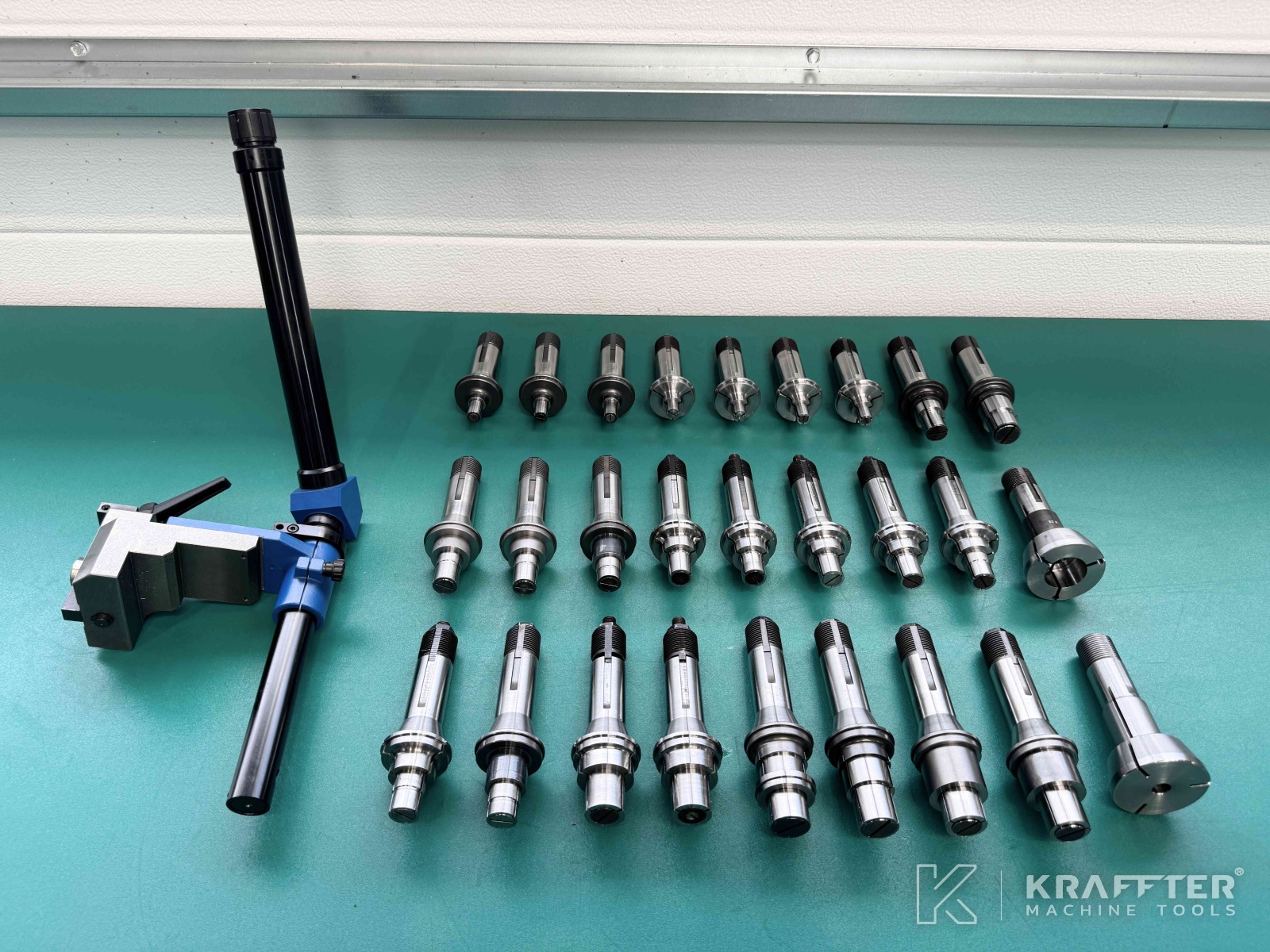

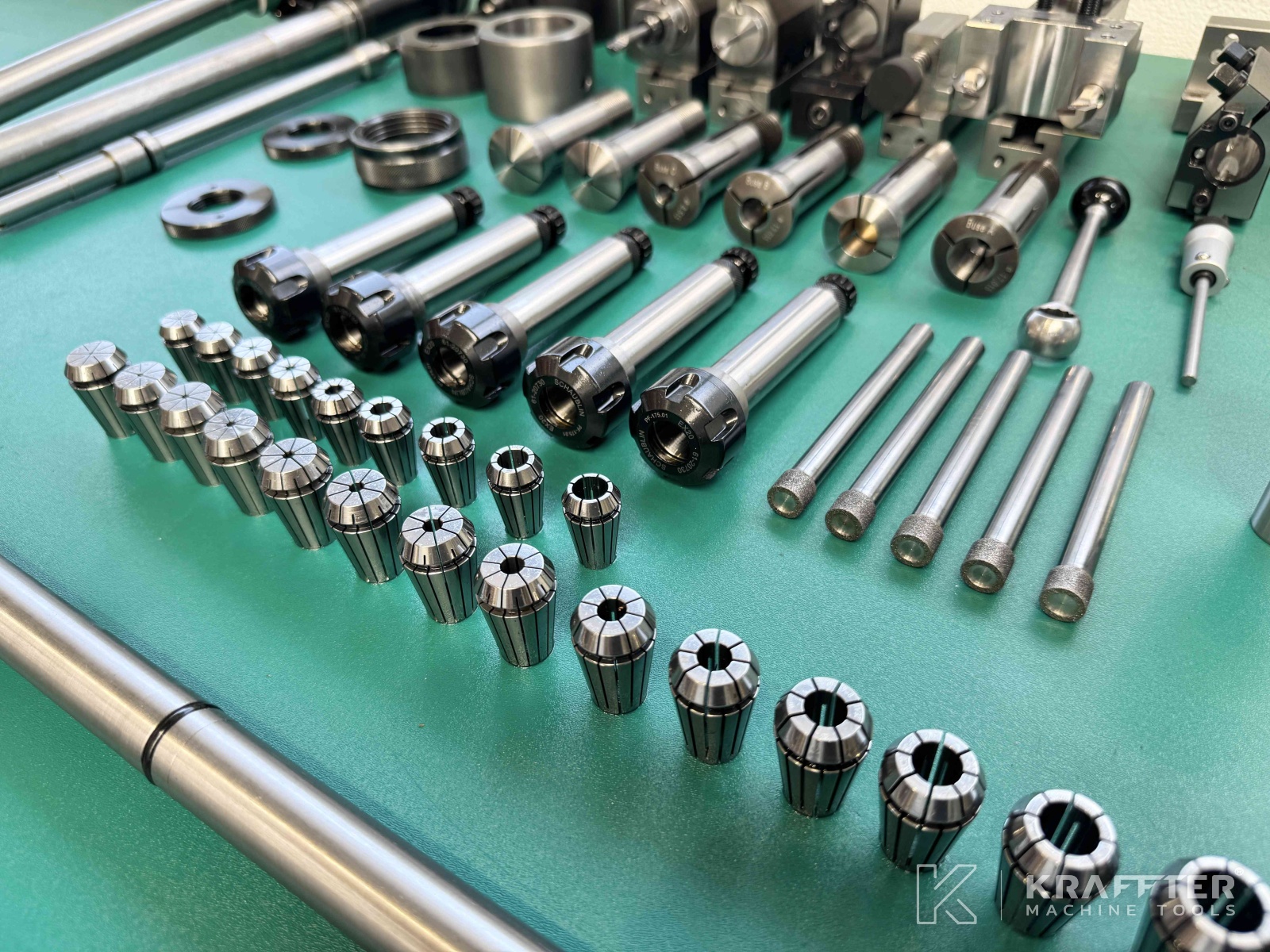

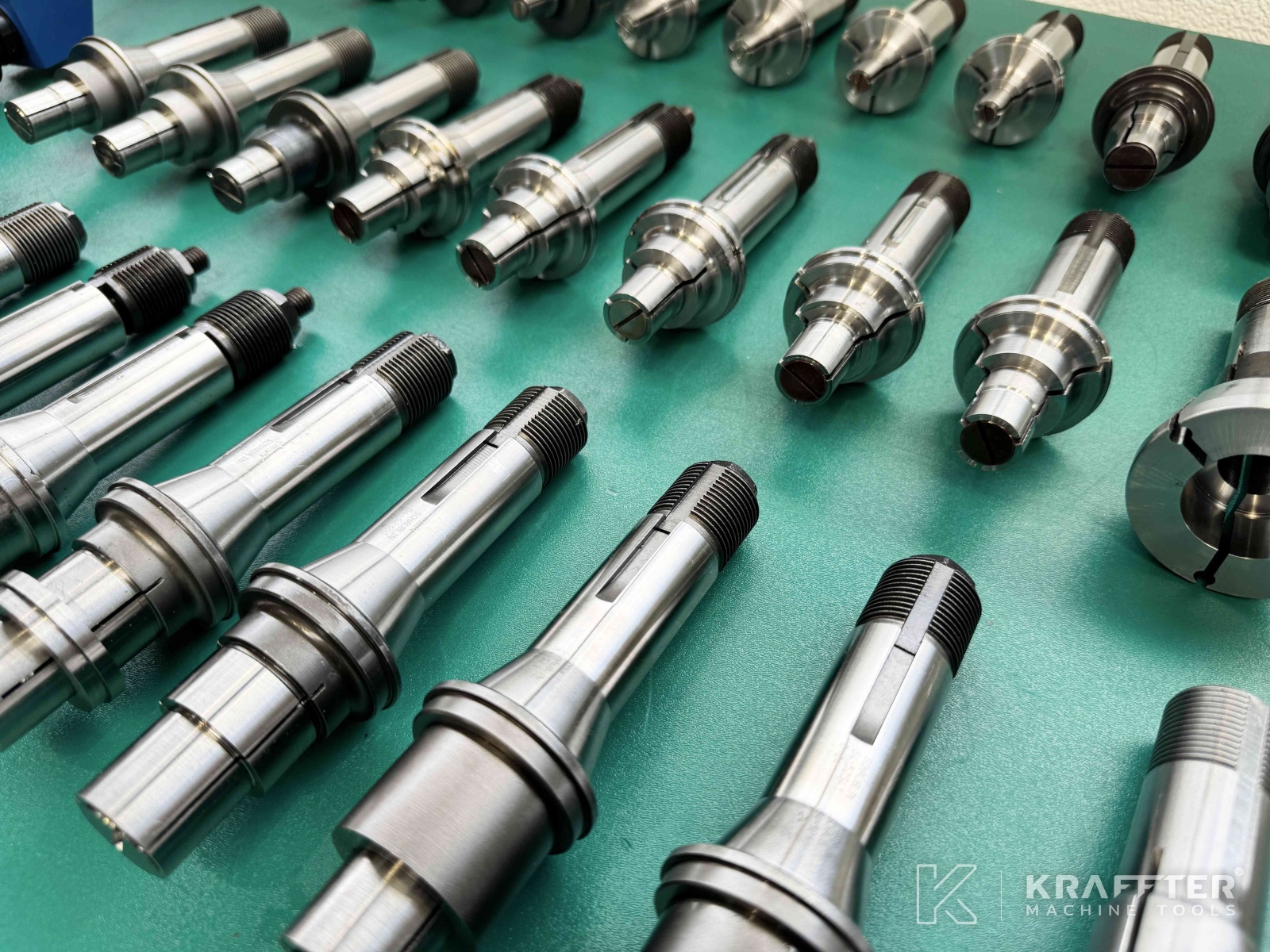

x25 single piece expanding arbors W25
x1 closer Ø68 [mm] for external step collet Gr.1 – Ref SCHAUBLIN: 0102-25221-000
x1 external step colet blank W25

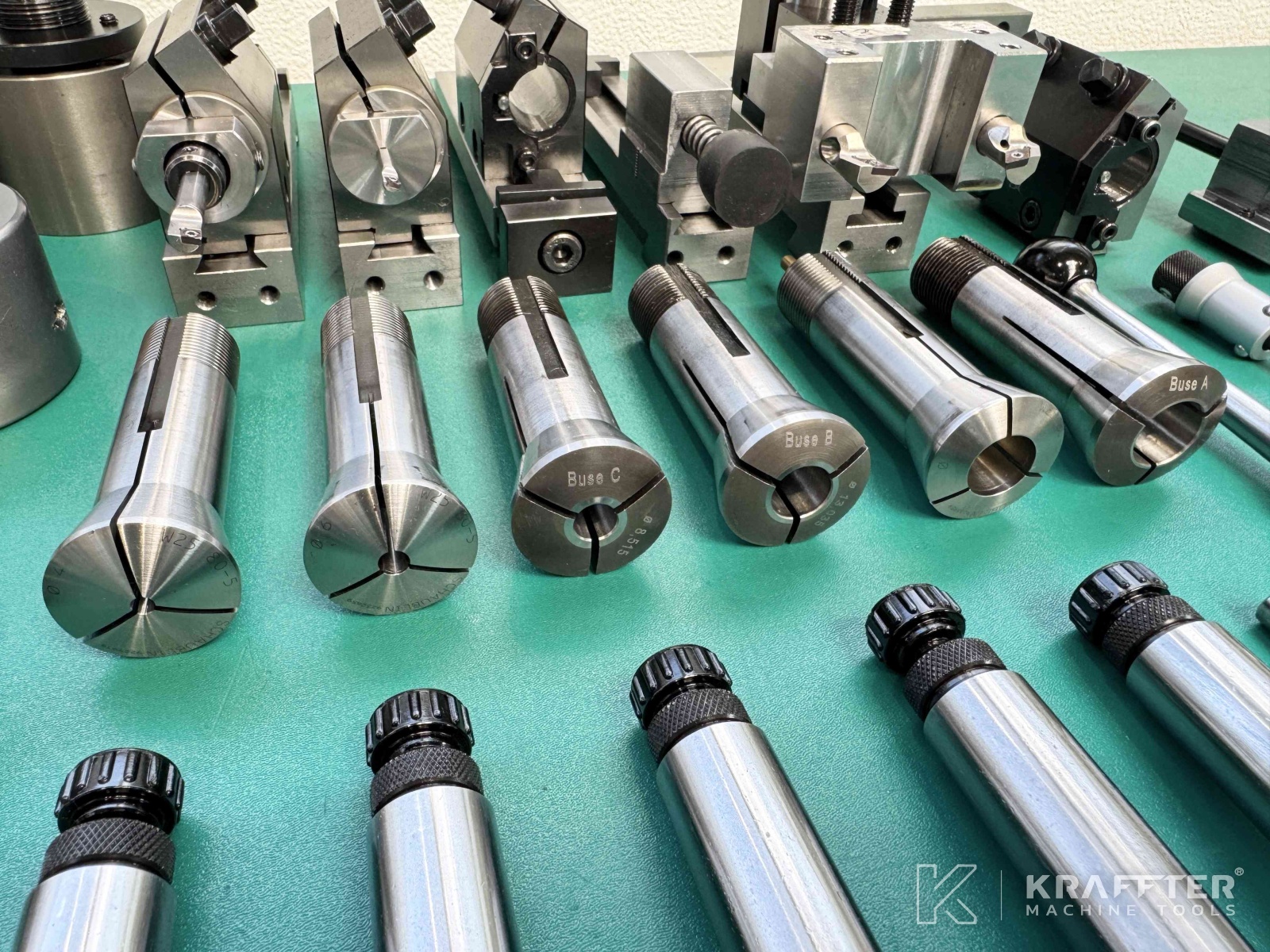

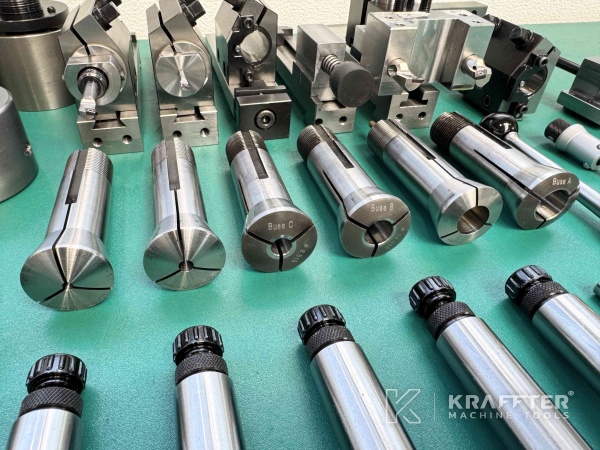

x6 W25 collets
x1 adjustable depth stop for W25 collets – Ref SCHAUBLIN: 0102-30225-000
x1 adjustable stop and extractor W25

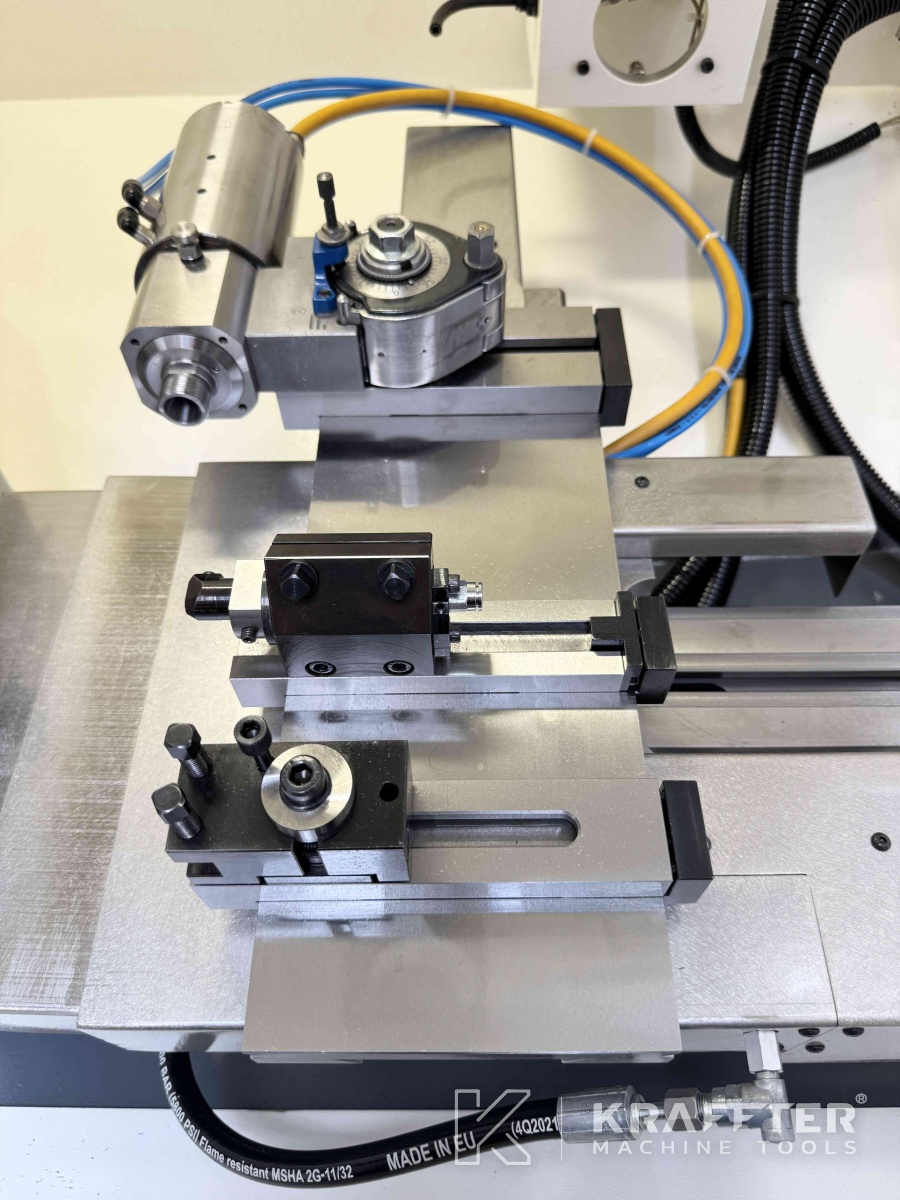

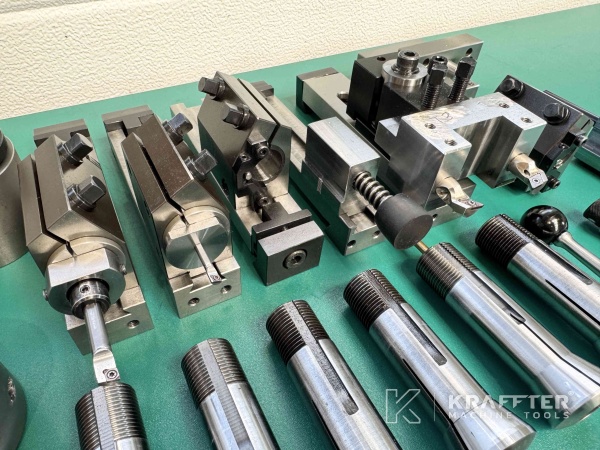

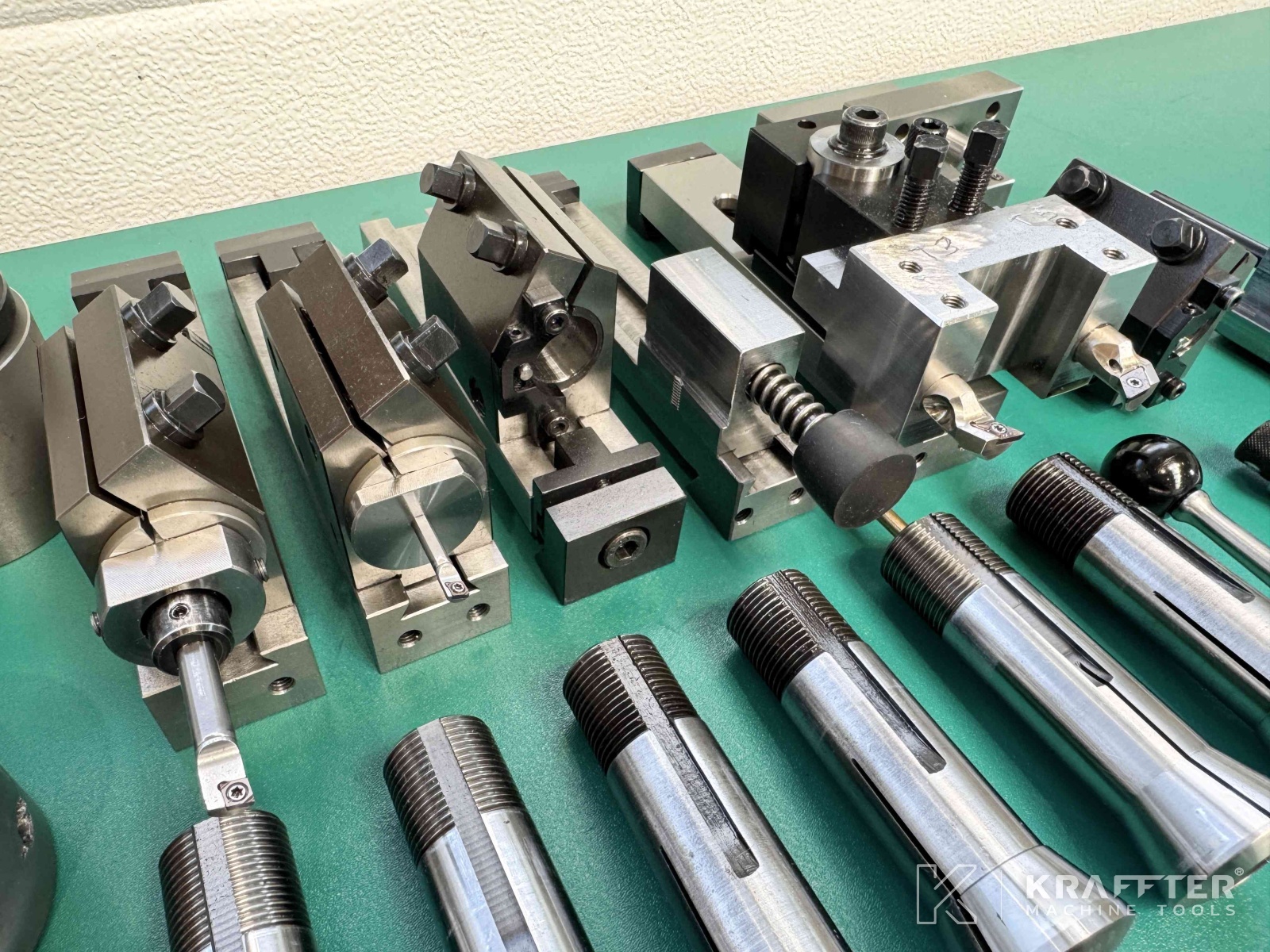

x1 quick-change toolholder turret MULTIFIX-A
x1 saddle for radial or frontal toolholder, width 60 [mm] – Ref SCHAUBLIN: 0104-46130-000
x4 saddles for toolholder, 36 [mm] wideth with dovetail – Ref SCHAUBLIN: 0104-46190-000
x2 saddles for toolholder, 36 [mm] width, with T-slot – Ref SCHAUBLIN: 0104-46210-000
x1 front radial tool holder, 36 [mm] wide, for 12x12 [mm] tool section – Ref SCHAUBLIN: 0104-46260-000
x1 rear radial tool holder, 36 [mm] wide, for 12x12 [mm] tool section – Ref SCHAUBLIN: 0104-46265-000
x5 adjustable front toolholders, 36 mm wide, Ø20 [mm] bore – Ref SCHAUBLIN: 0104-46200-000
x1 B8 / ESX16 grinding attachment with integrated motor – speed 3000 to 24000 [rpm] – Ref SCHAUBLIN: 0202-87800-000
x1 MULTIFIX tool holder for grinding unit – Ref SCHAUBLIN: 0202-87630-000
x5 CY20/ESX20 collet holders with EX nut – Ref SCHAUBLIN: 0102-46110-000
x15 ESX20 collets – Ref SCHAUBLIN: 75-20300D
x9 ESX16 collets – Ref SCHAUBLIN: 75-16300D

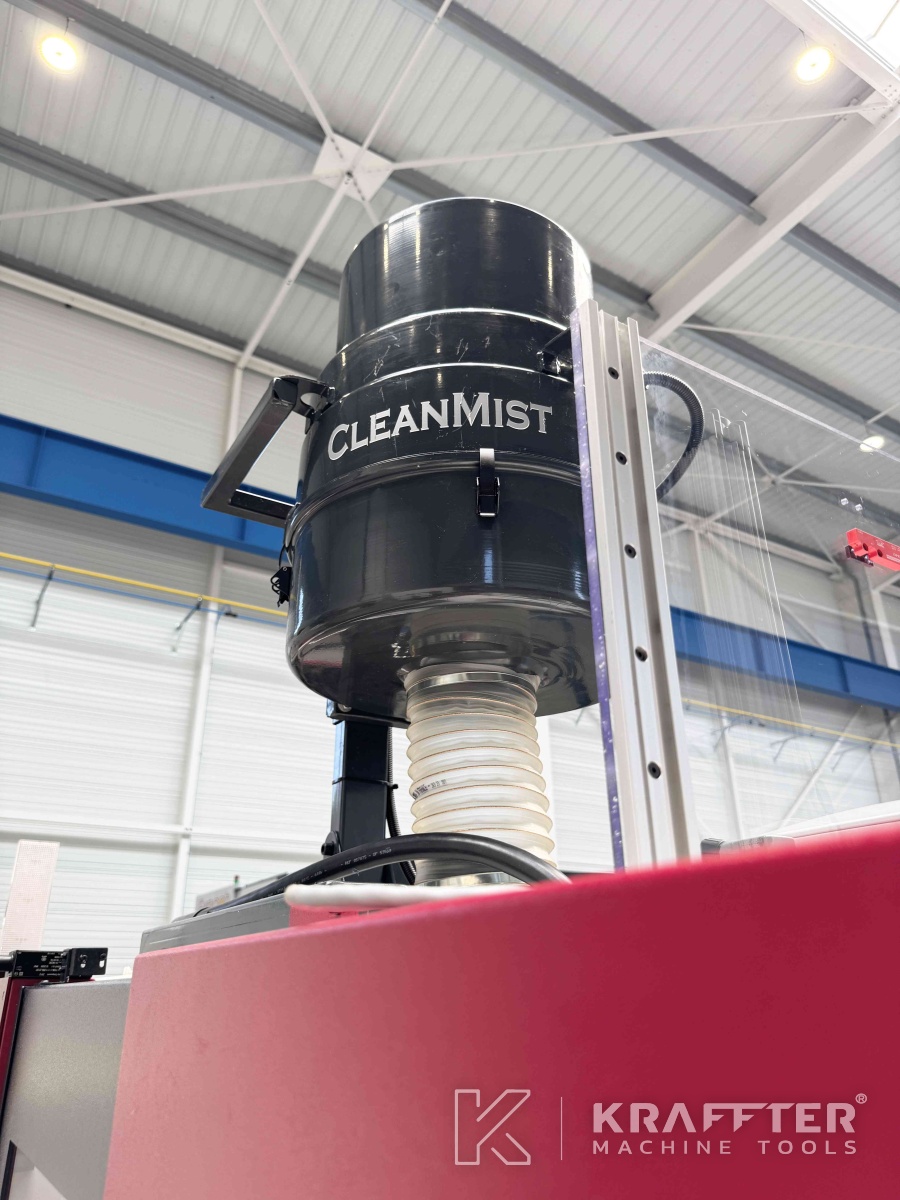

x1 CLEANMIST oil mist extractor
x1 parameter backup

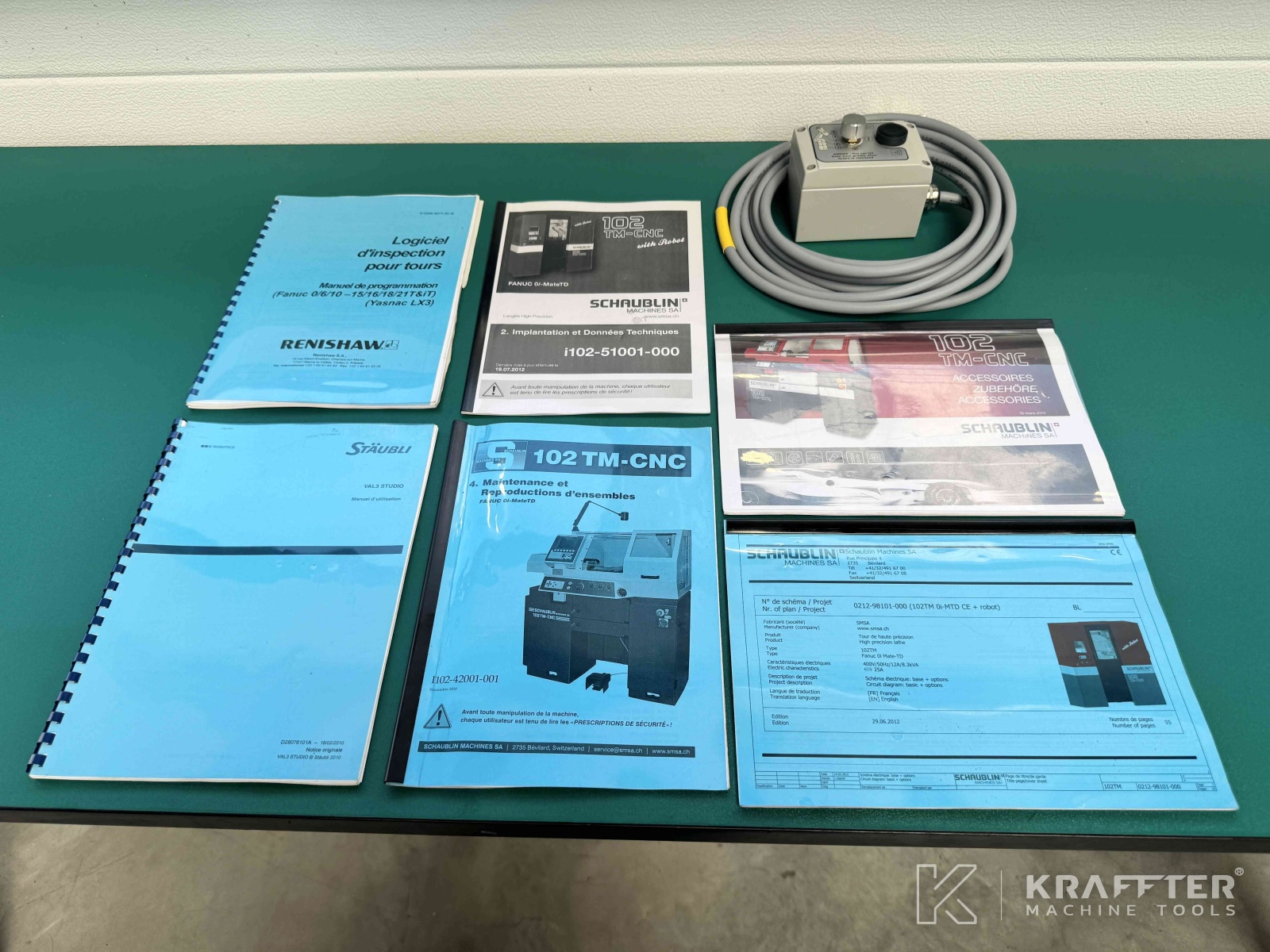

x1 “Electrical Schematics” manual
x1 “Accessories” catalog

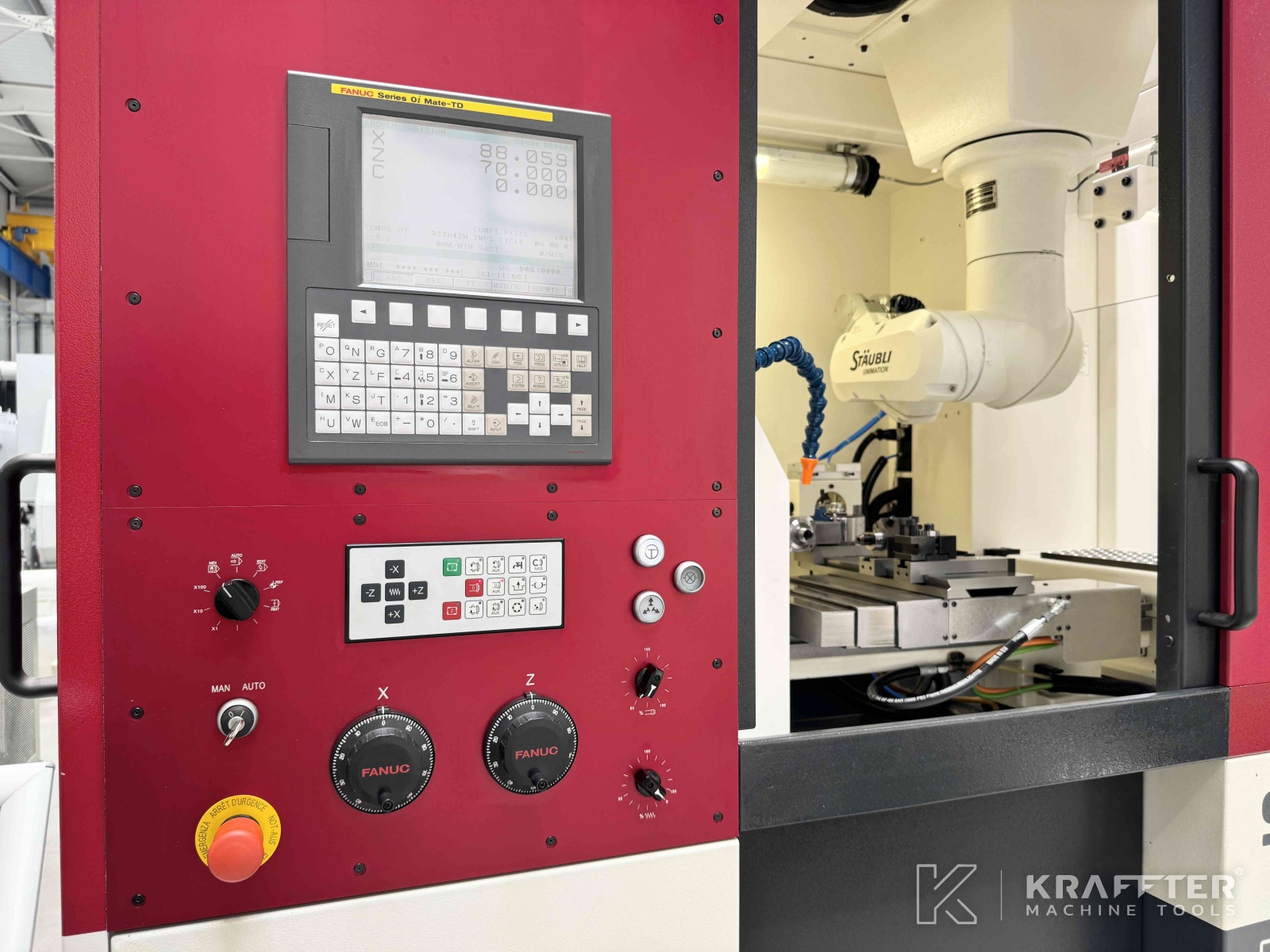

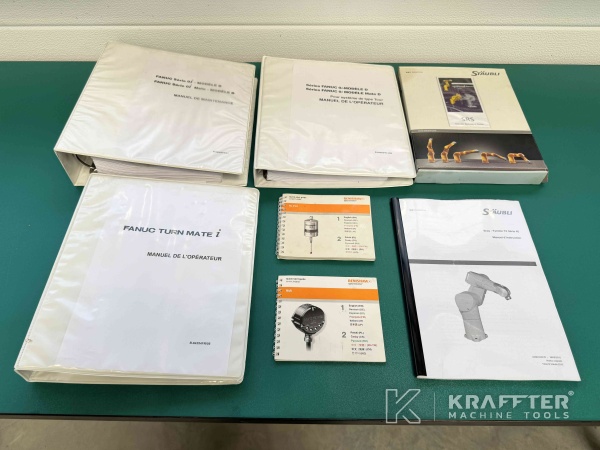

Various technical manuals (SCHAUBLIN, FANUC, STÄUBLI, etc.)
