Venduto

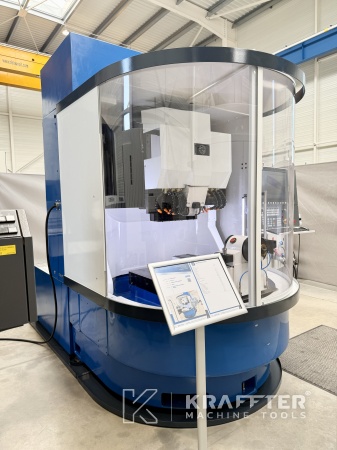

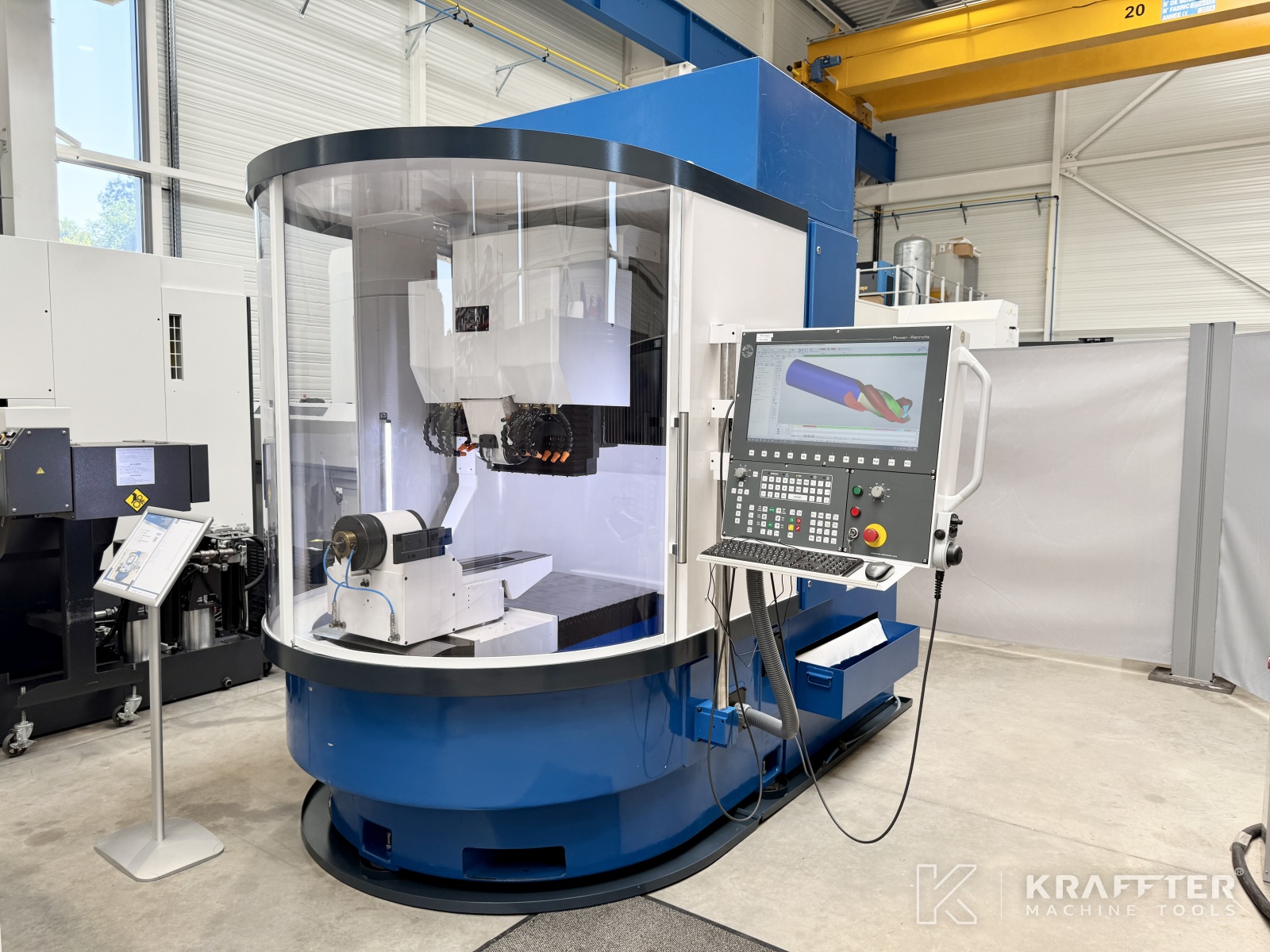

Tipo di macchina: Affilatrice CNC
Marca : WALTER
N° de stock: 90159

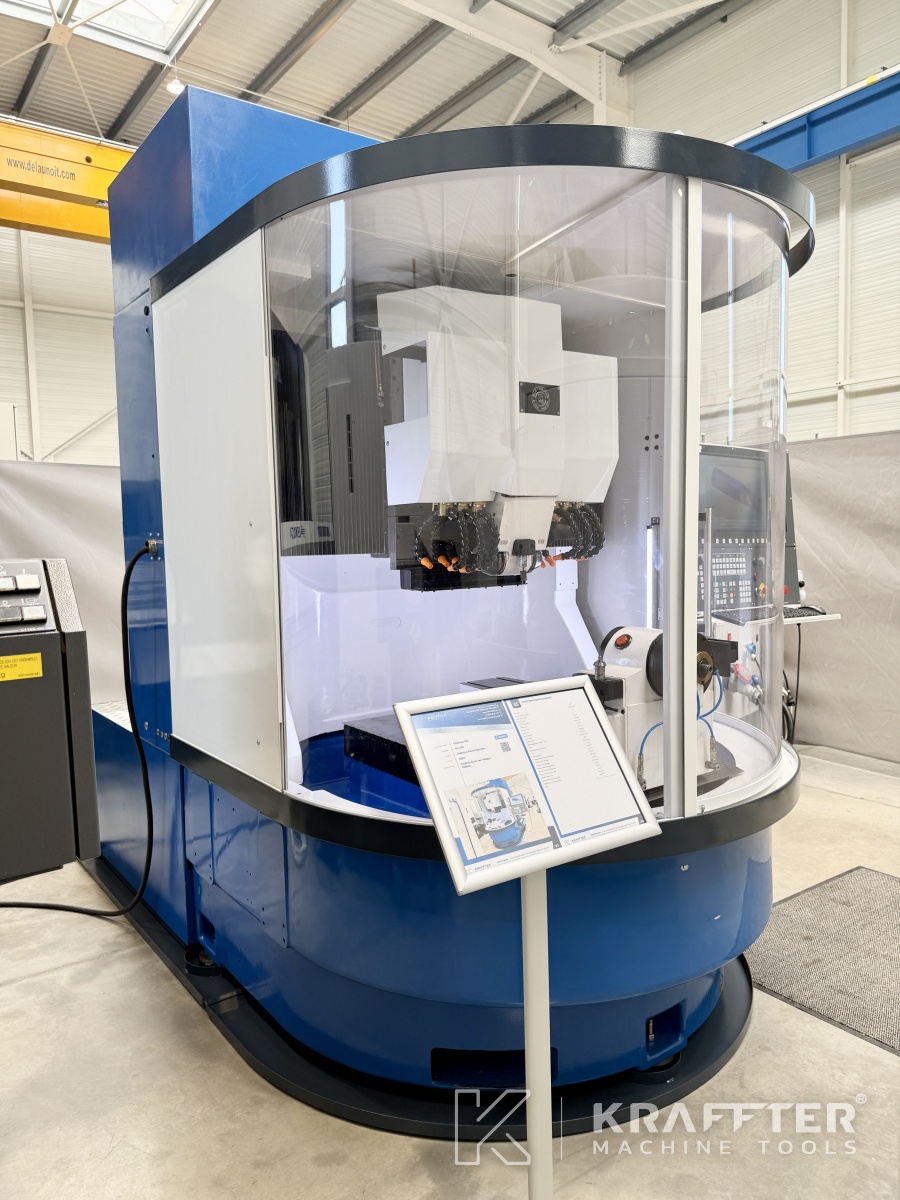

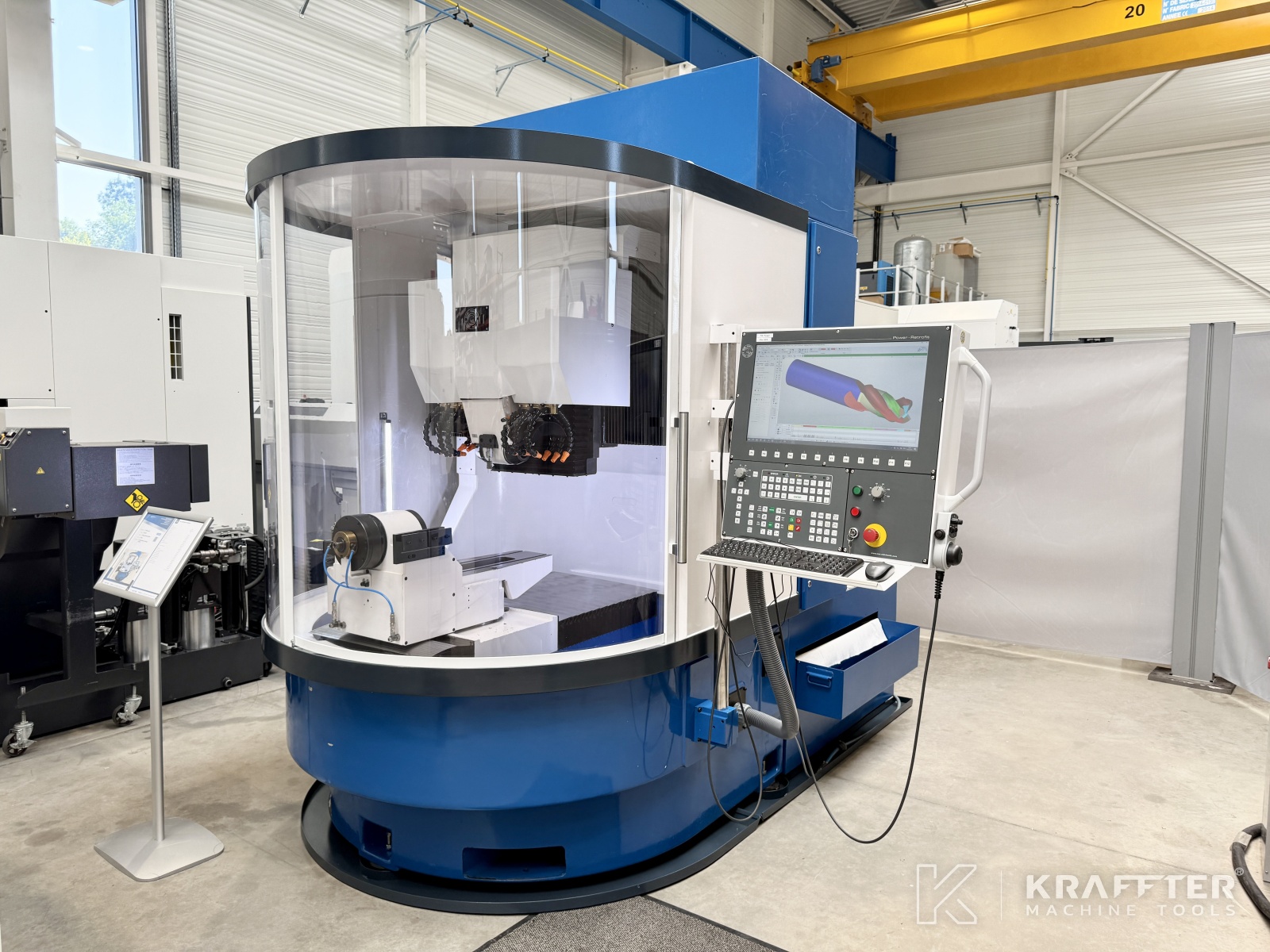

Modello : Helitronic Power Regrinder
Posizione : 73240 St-Genix-les-Villages, FRANCE
MACCHINA UTENSILE VENDUTA
Interessato a un modello simile?
Lasciaci i tuoi recapiti:
Caratteristiche tecniche
Tipo di CN
NUM
Versione del software installata
NUMROTO Plus
Touchscreen a colori
Sì
Numero di assi
5
Altezza delle punte
190
Corsa dell'asse X
490 [mm]
Risoluzione dell'asse X
0.00001 [mm]
Corsa dell'asse Y
320 [mm]
Risoluzione dell'asse Y
0.00001 [mm]
Corsa dell'asse Z
660 [mm]
Risoluzione dell'asse Z
0.00001 [mm]
Velocità di movimento rapida X, Y e Z
15000 [mm/min]
Corsa dell'asse A
360 [°]
Velocità di avanzamento rapido dell'asse A
100 [mm/min]
Corsa dell'asse C
+/- 200 [°]
Risoluzione dell'asse C
0.0001 [°]
Lunghezza massima pezzo: rettifica della faccia
320 [mm]
Lunghezza massima affilatura
370 [mm]
Diametro massimo affilatura
320 [mm]
Diametro del mandrino porta-mola
70 [mm]
Velocità massima del mandrino porta-mola.
9500 [giri/min]
Potenza del mandrino porta-mola
11.5 [kW]
Diametro massimo mola
150 [mm]

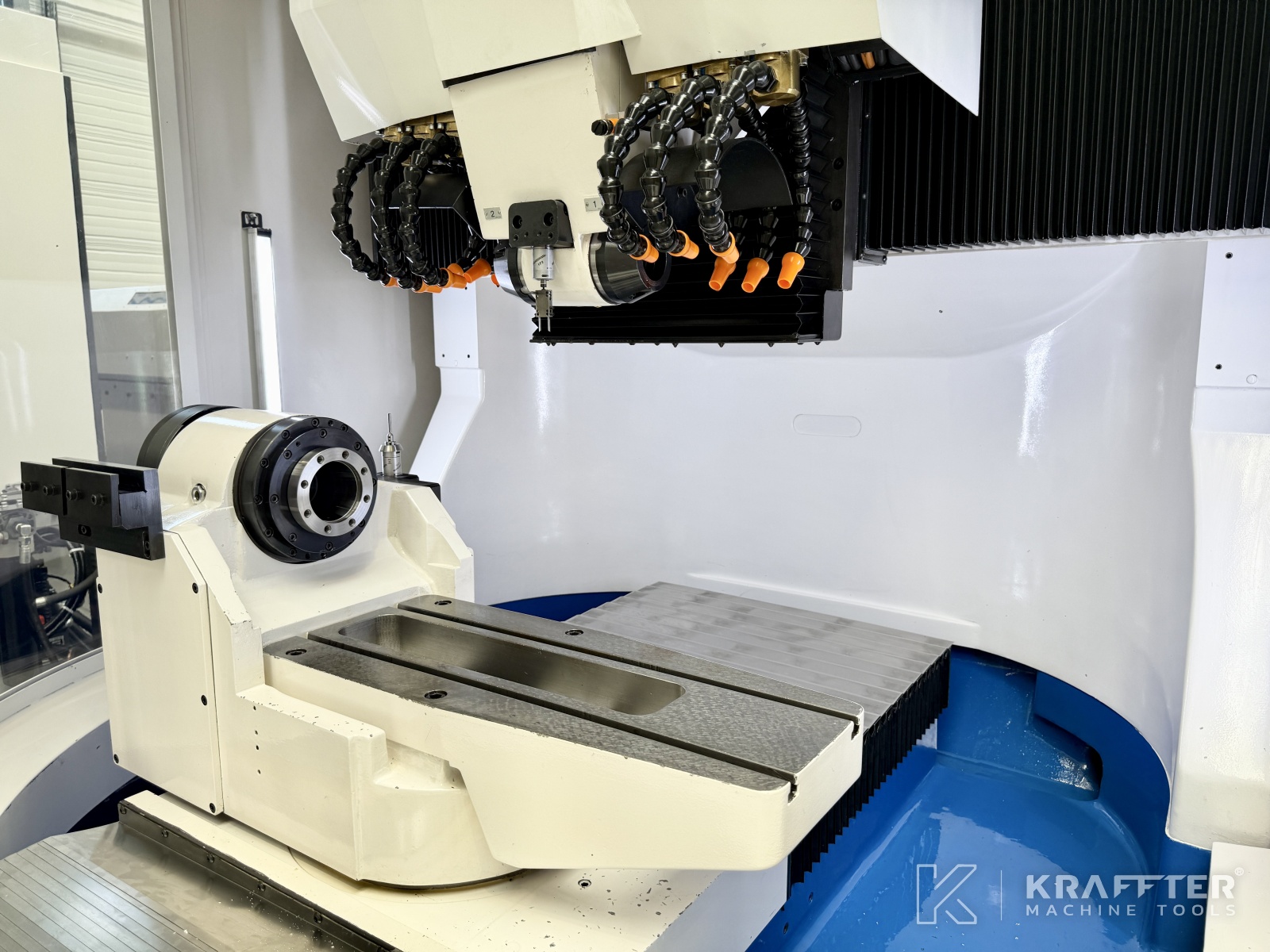

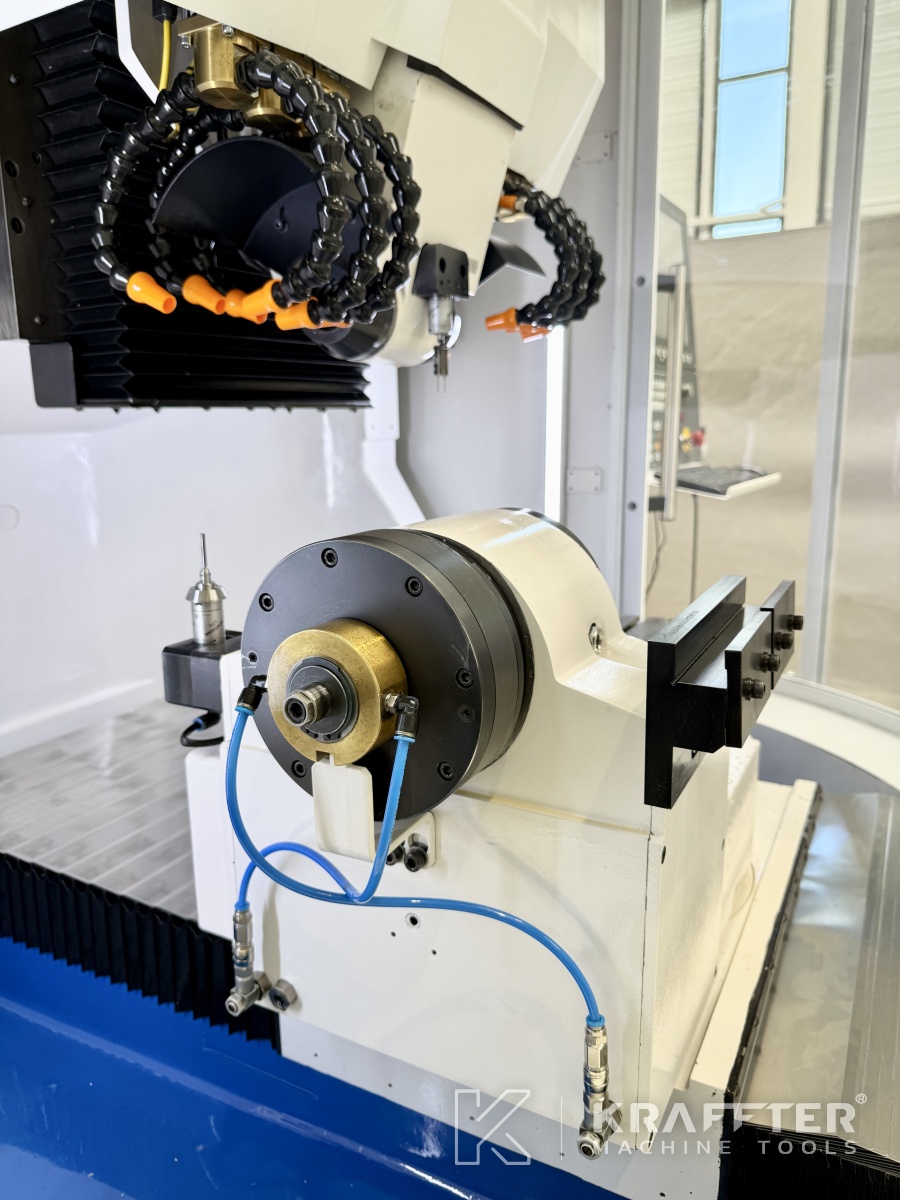

Cono interno mandrino porta-pezzo
ISO 50
Massima velocità mandrino portapezzo
100 [giri/min]
Orario di lavoro
3485 [h]
Peso
4450 [Kg]
Ulteriori informazioni
INCLUDED EQUIPMENT:
- x1 Automatic clamping ISO 50

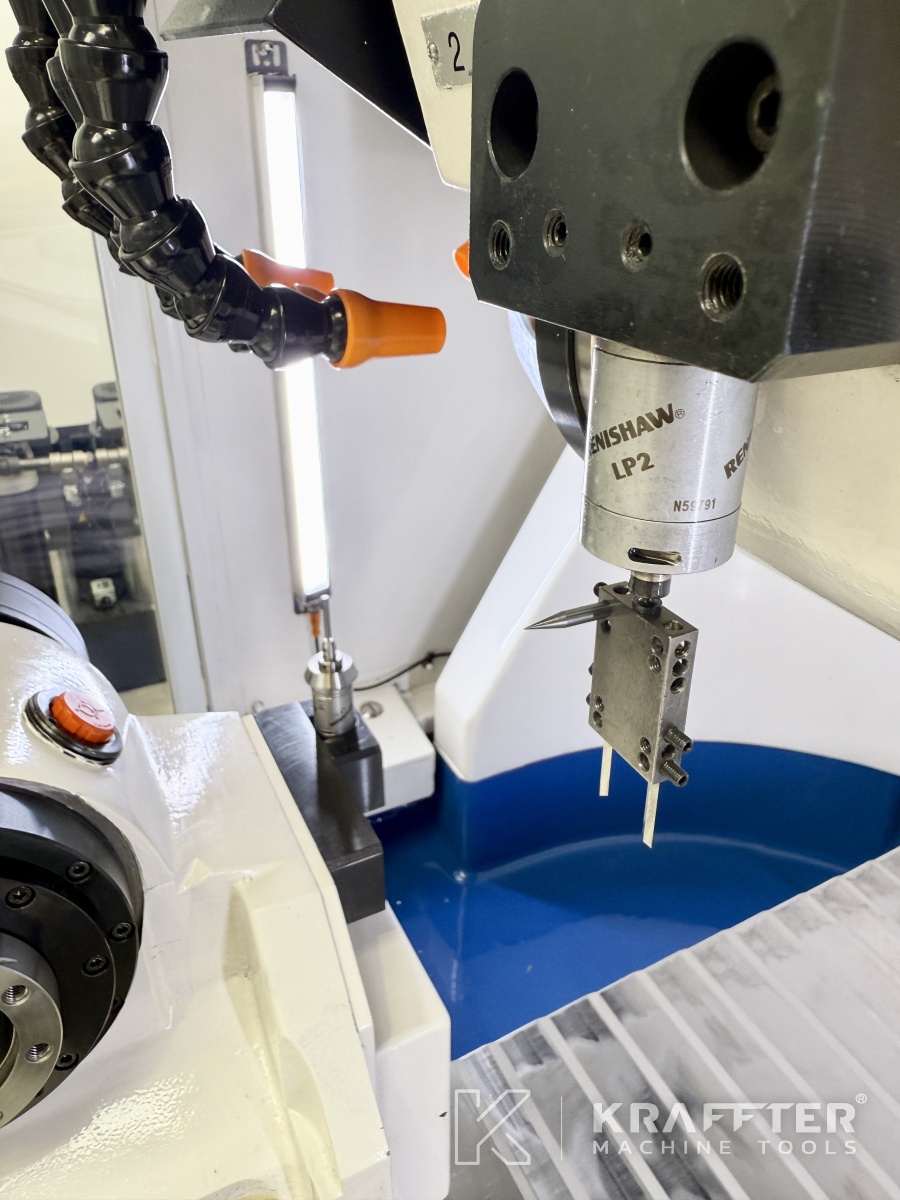

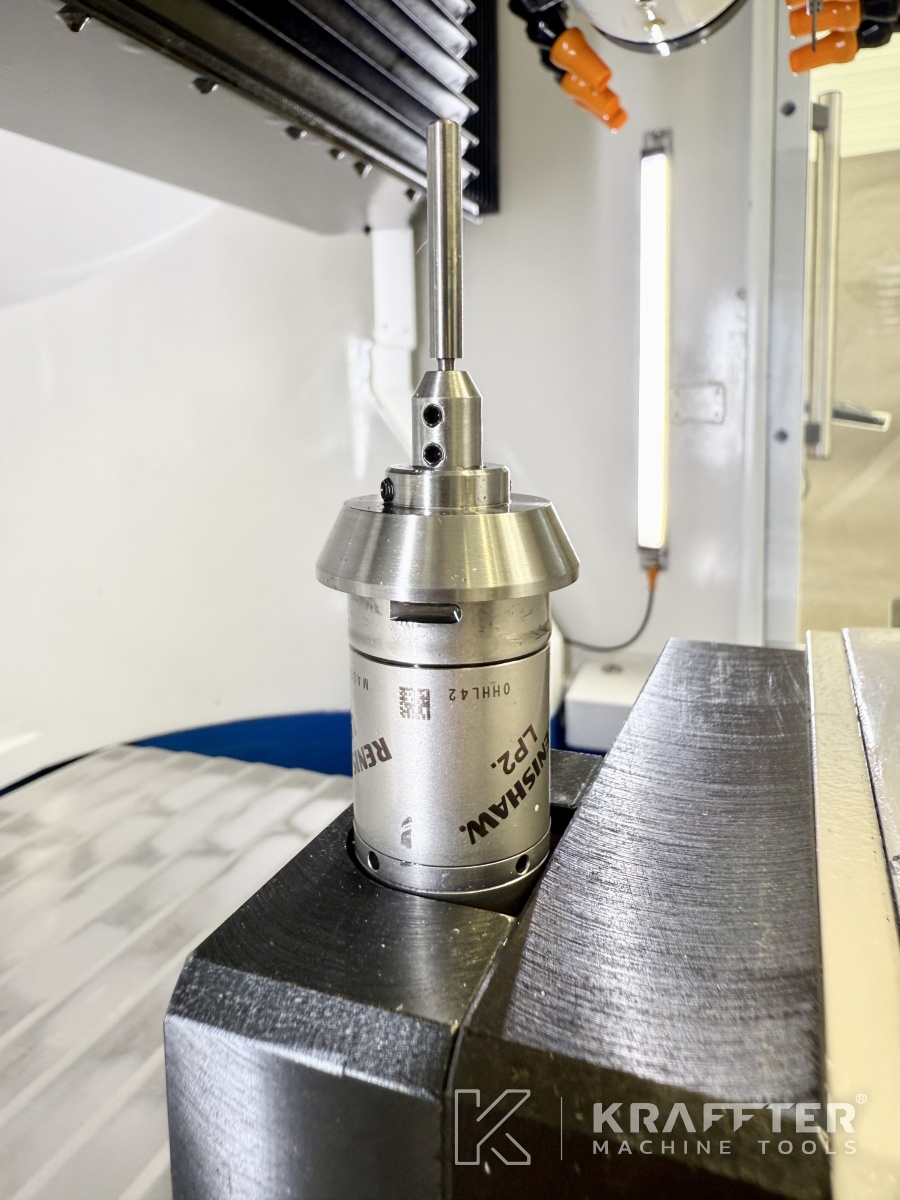

- x1 RENISHAW tool probe, type LP2DD
- x1 RENISHAW wheel probe, type LP2DD
- x1 HMI computer - Intel core i5 – Windows 10
- x1 24" TFT touchscreen monitor

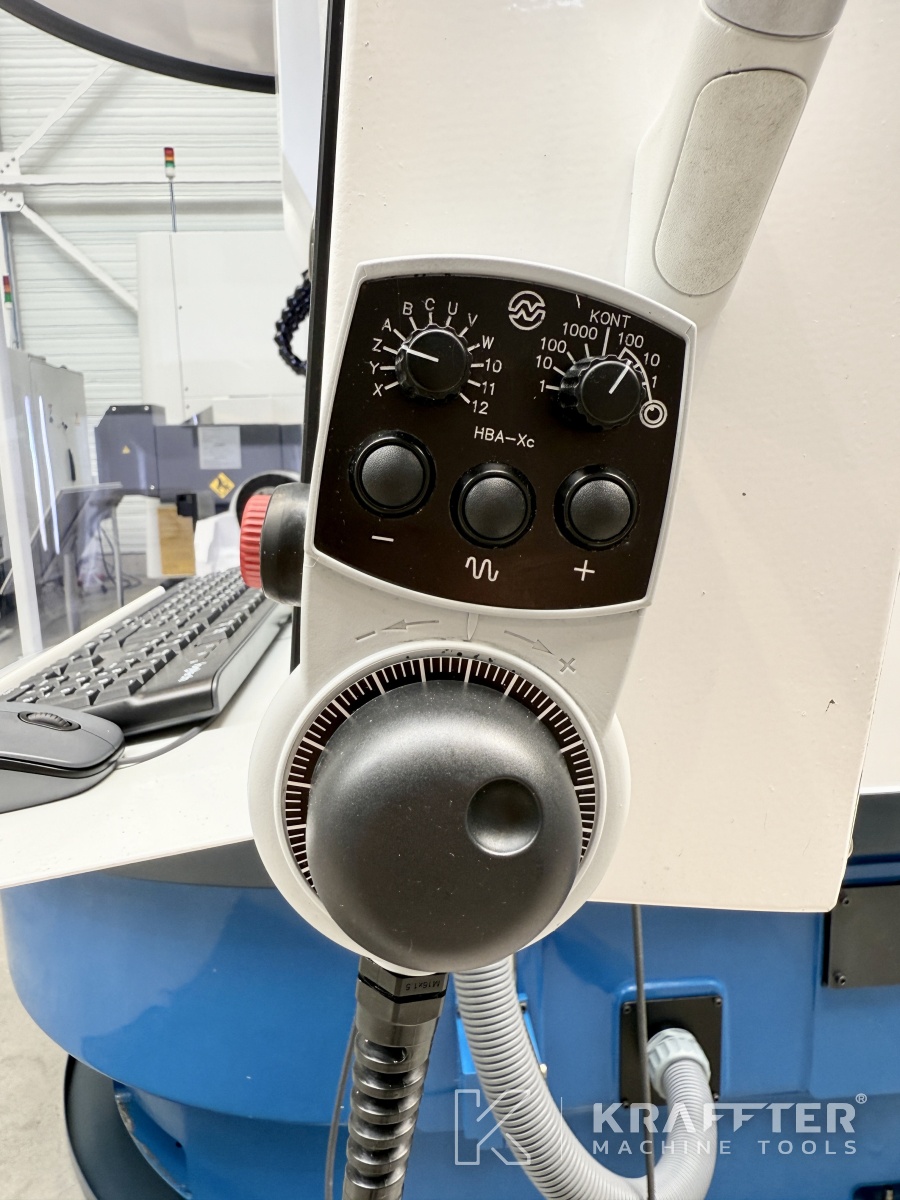

- x1 Remote electronic handwheel – NUM Flexium
- x1 Centralized lubrication unit

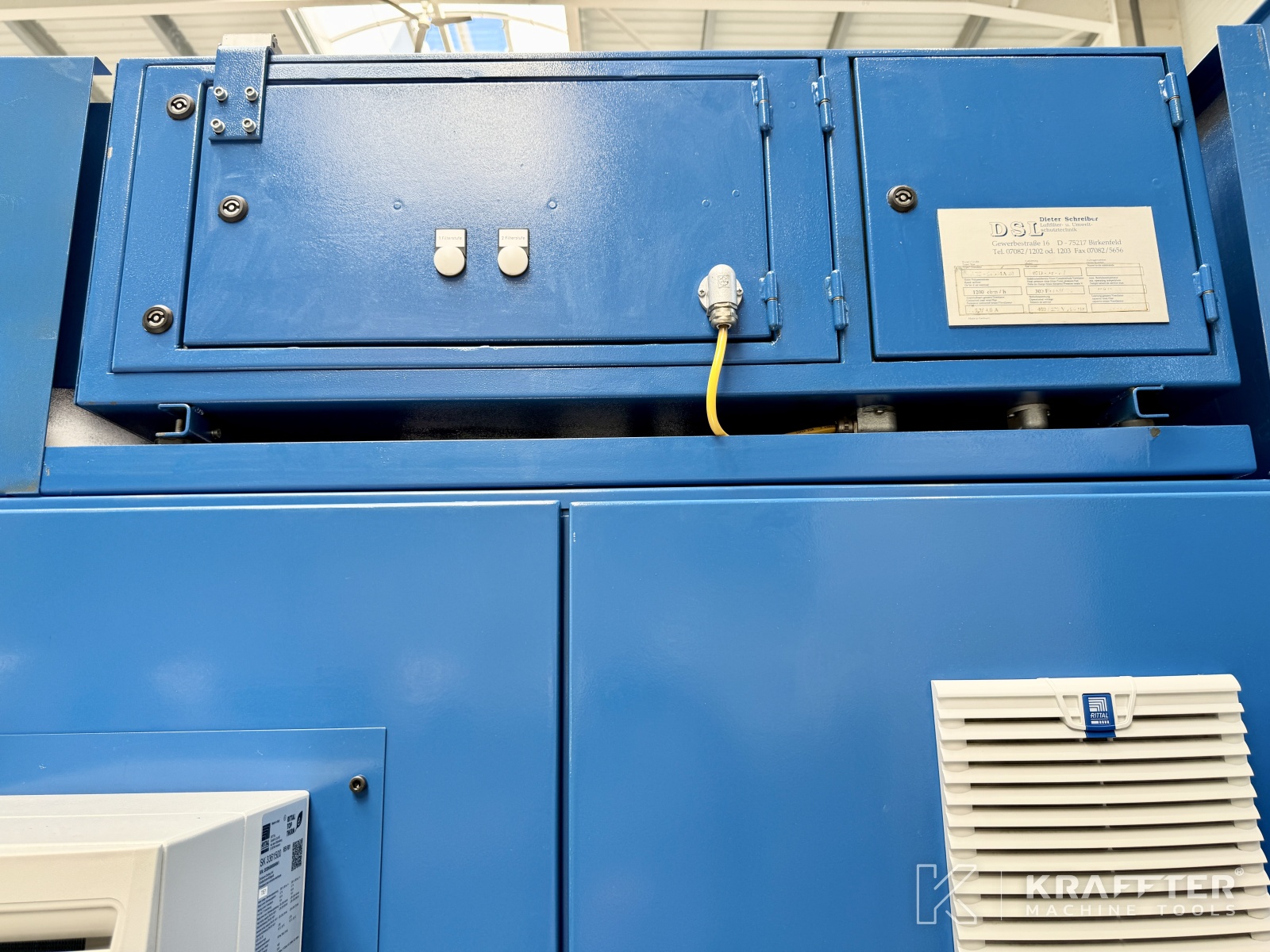

- x1 Mist extractor – DSL AIR TECHNOLOGY, type AES-SIGMA 20

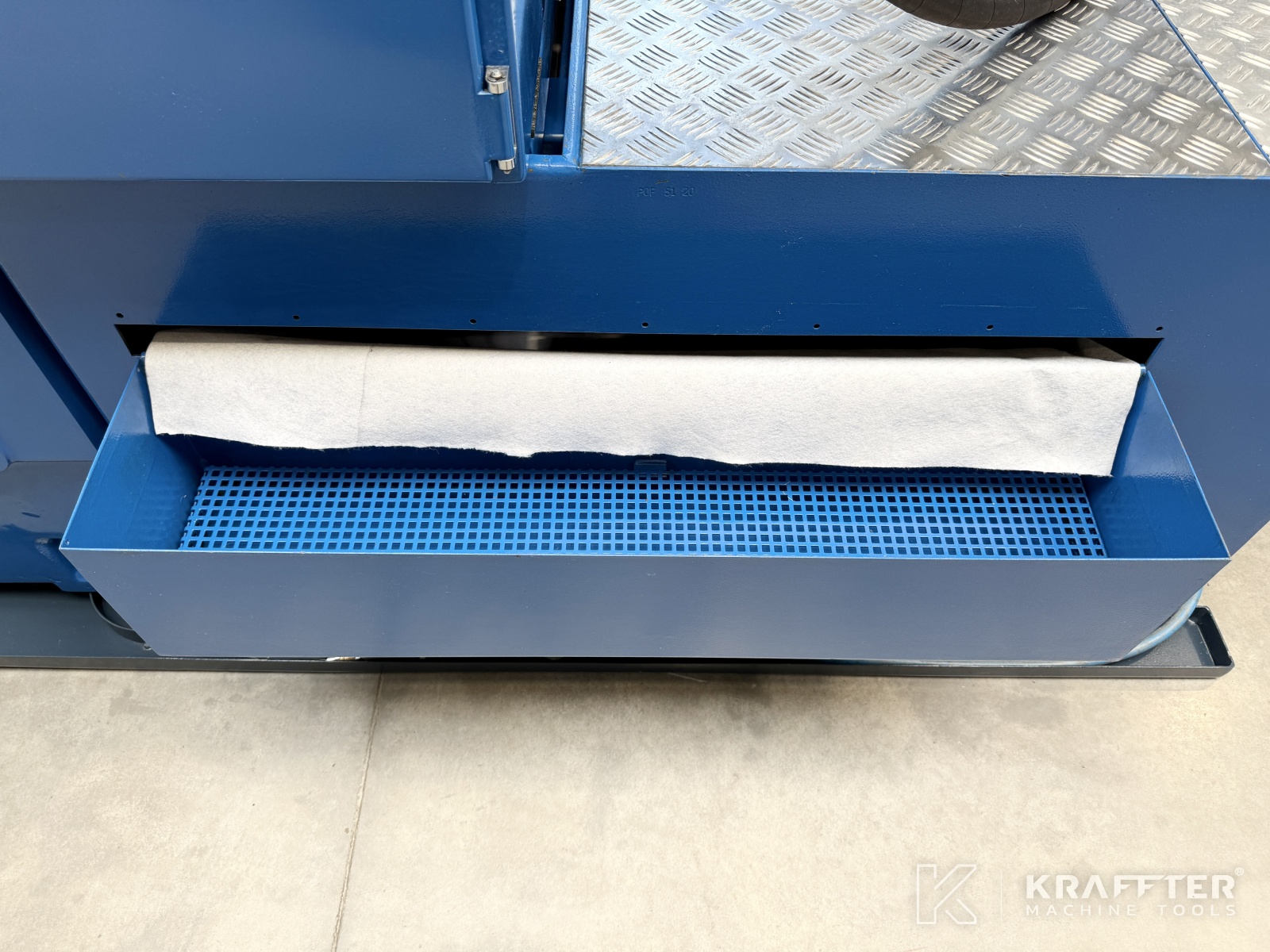

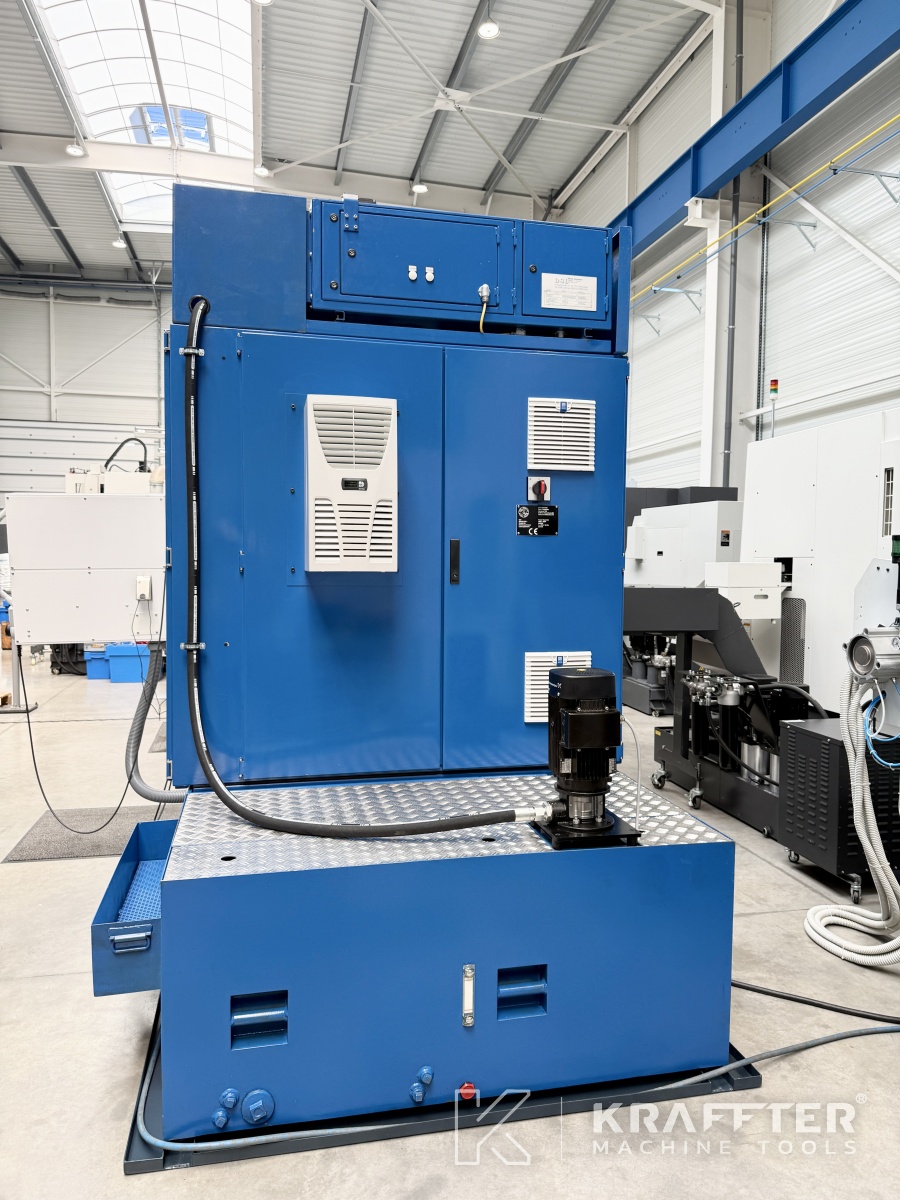

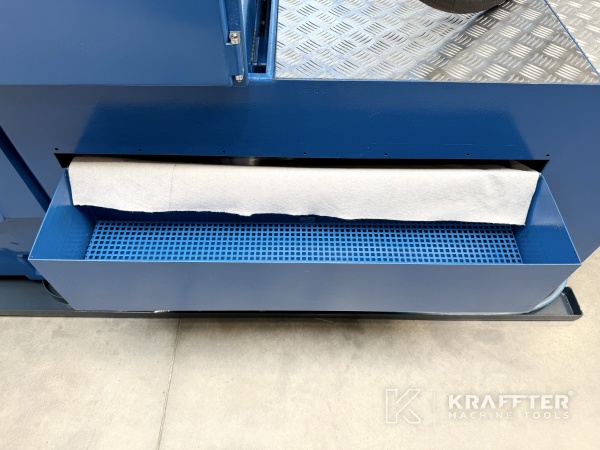

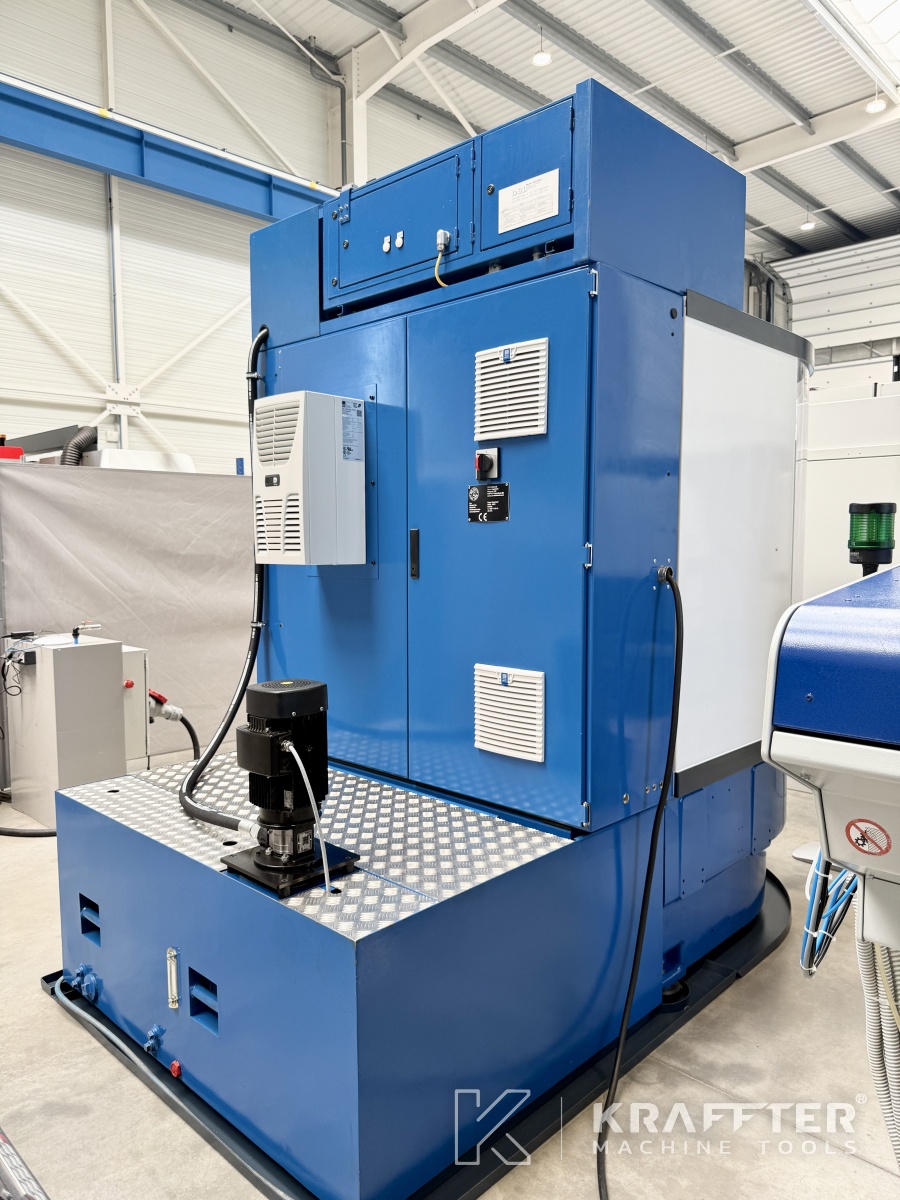

- x1 Coolant tank with paper filtration

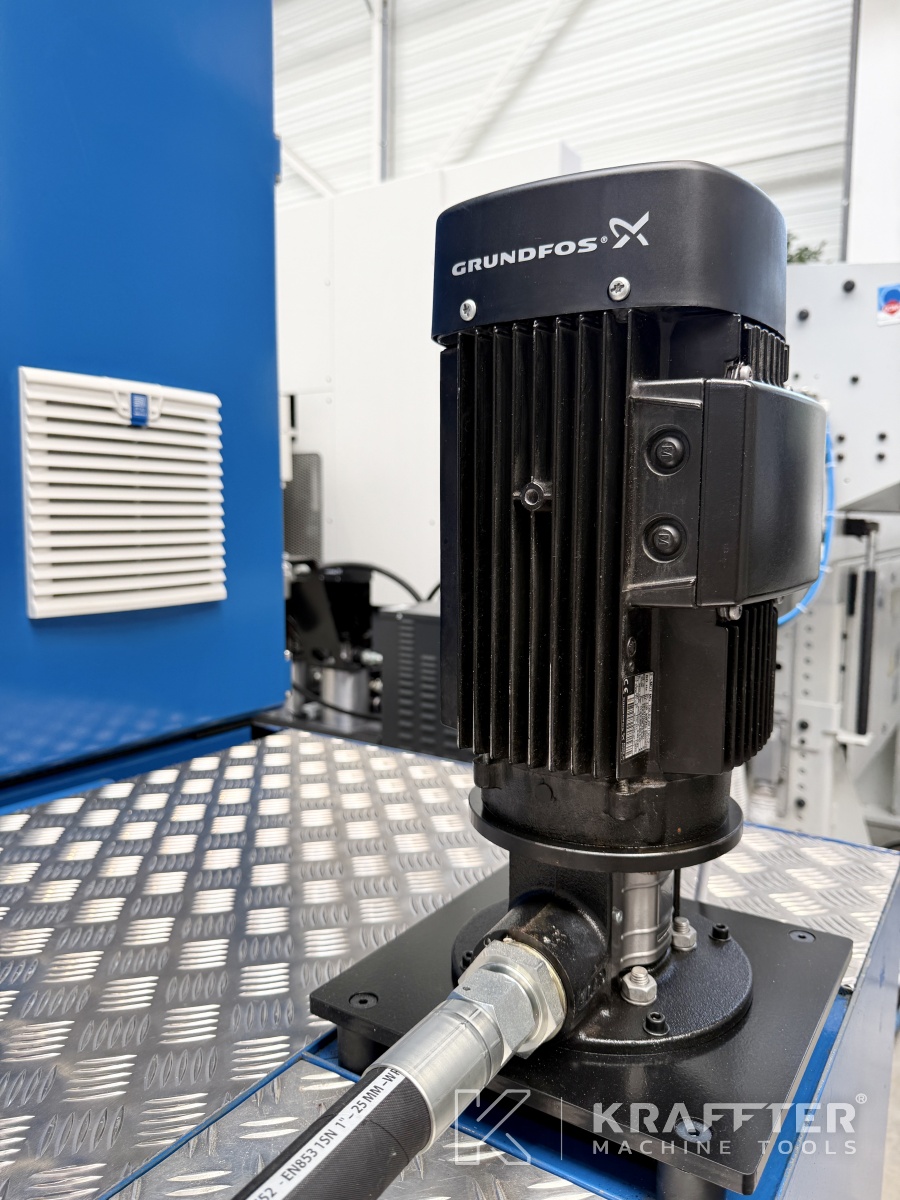

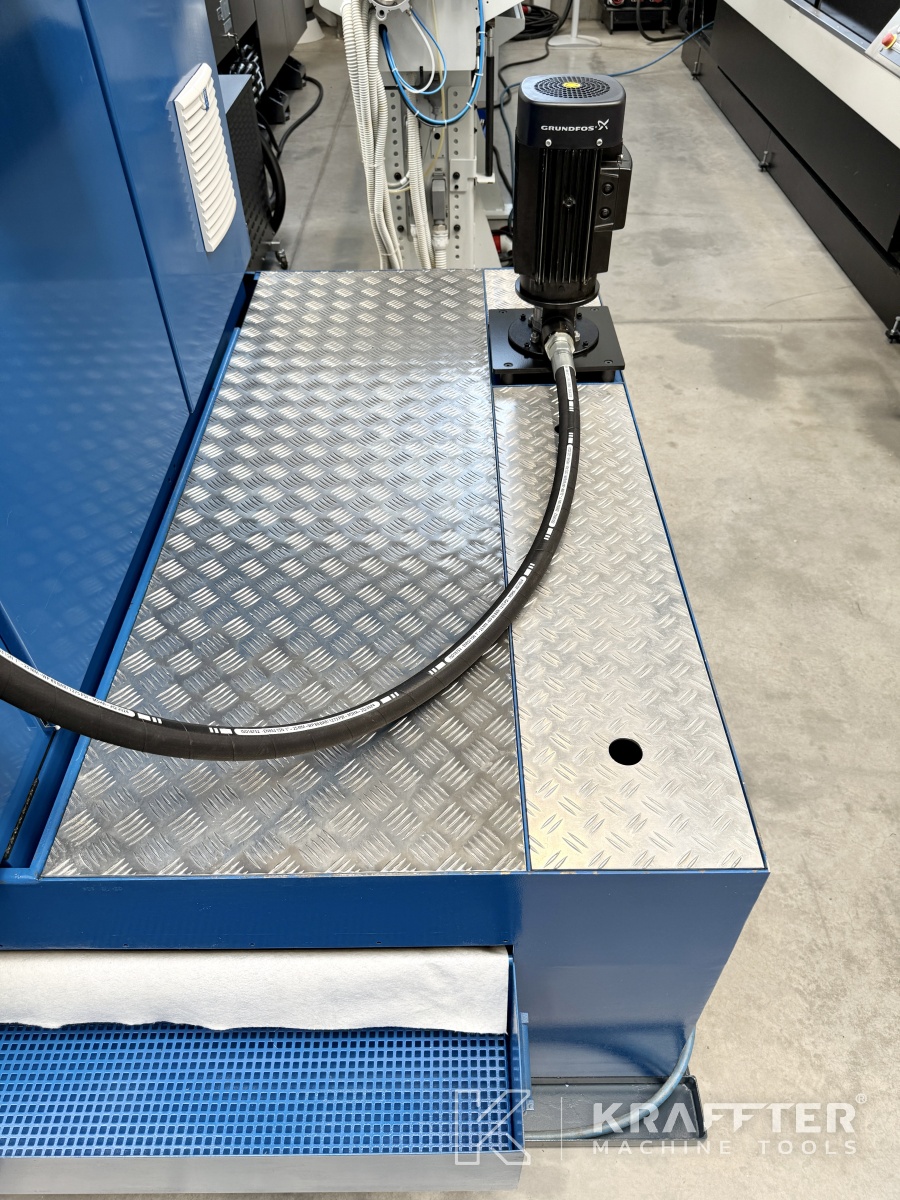

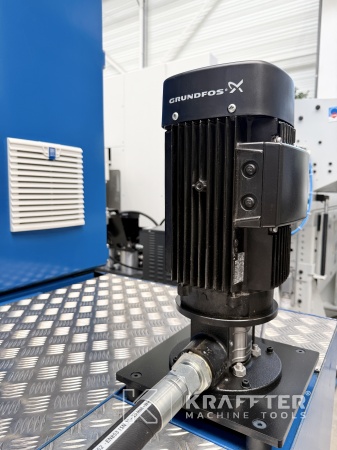

- x1 GRUNDFOS coolant pump (refurbished by GRUNDFOS in 2020 and unused since)

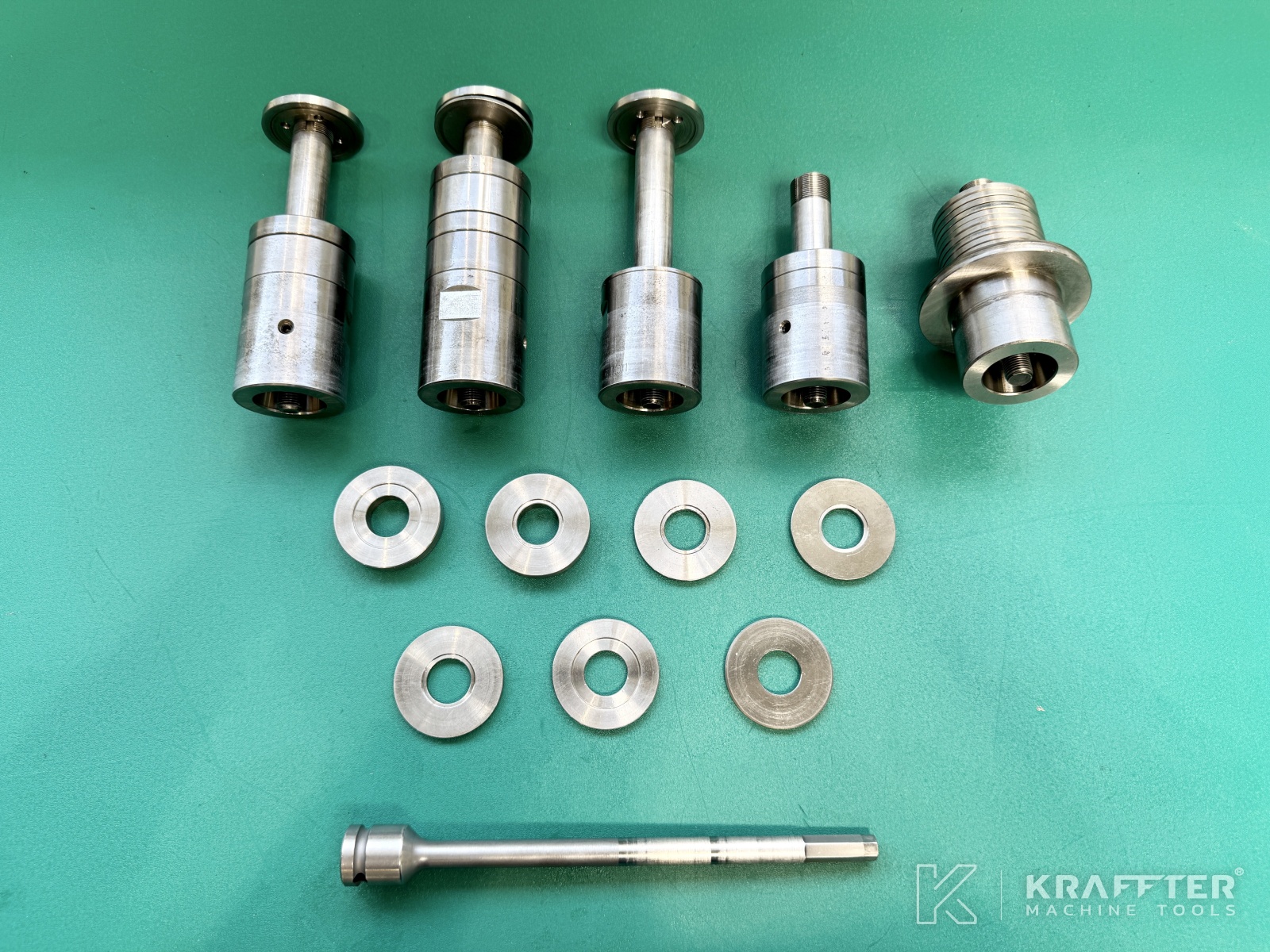

- x5 Wheel holders + spacers

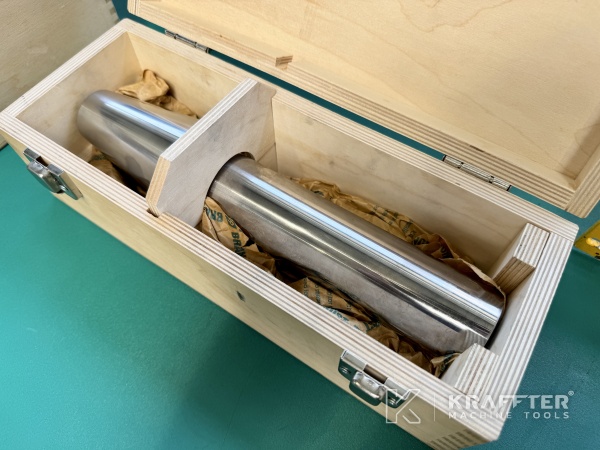

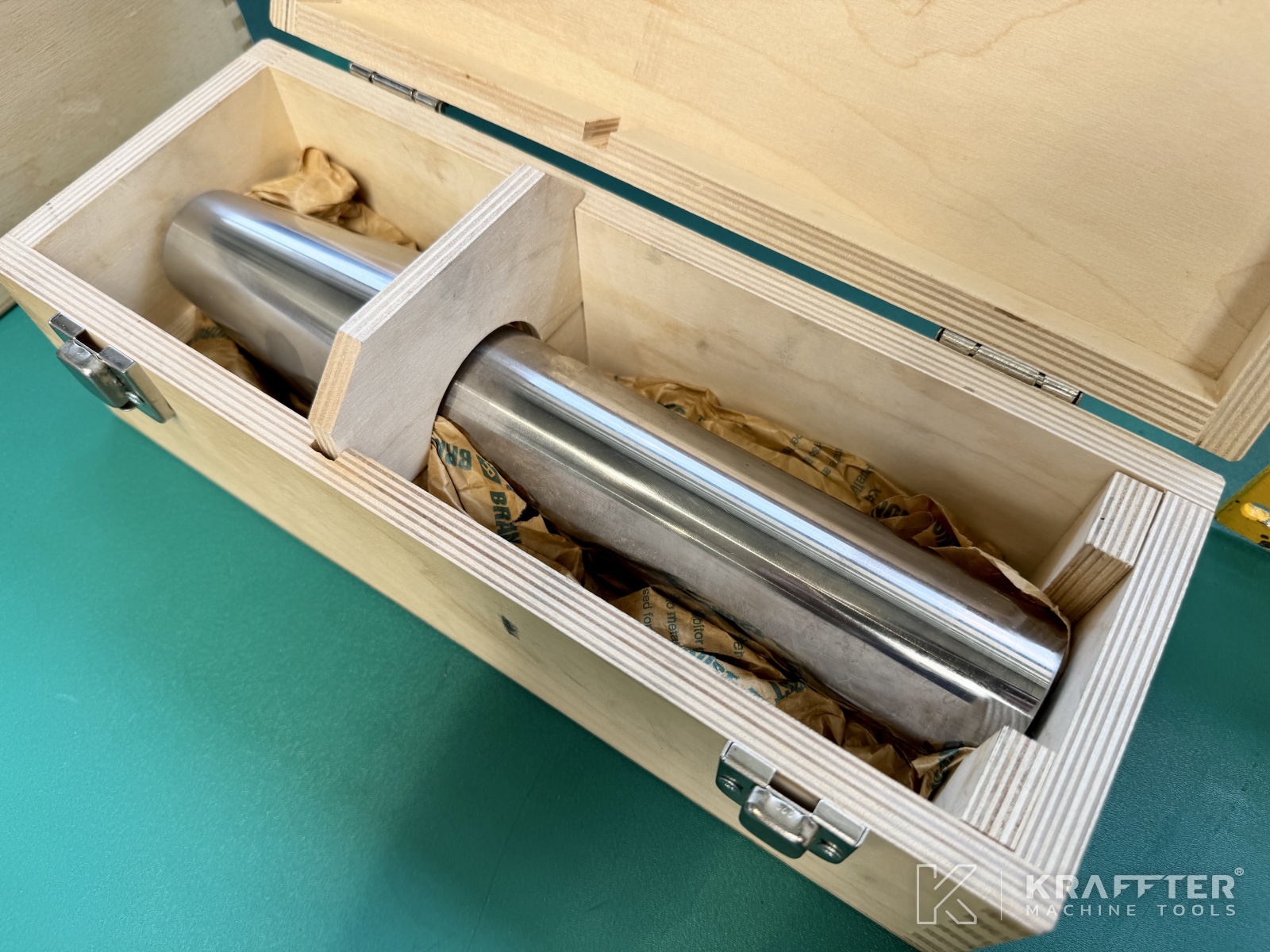

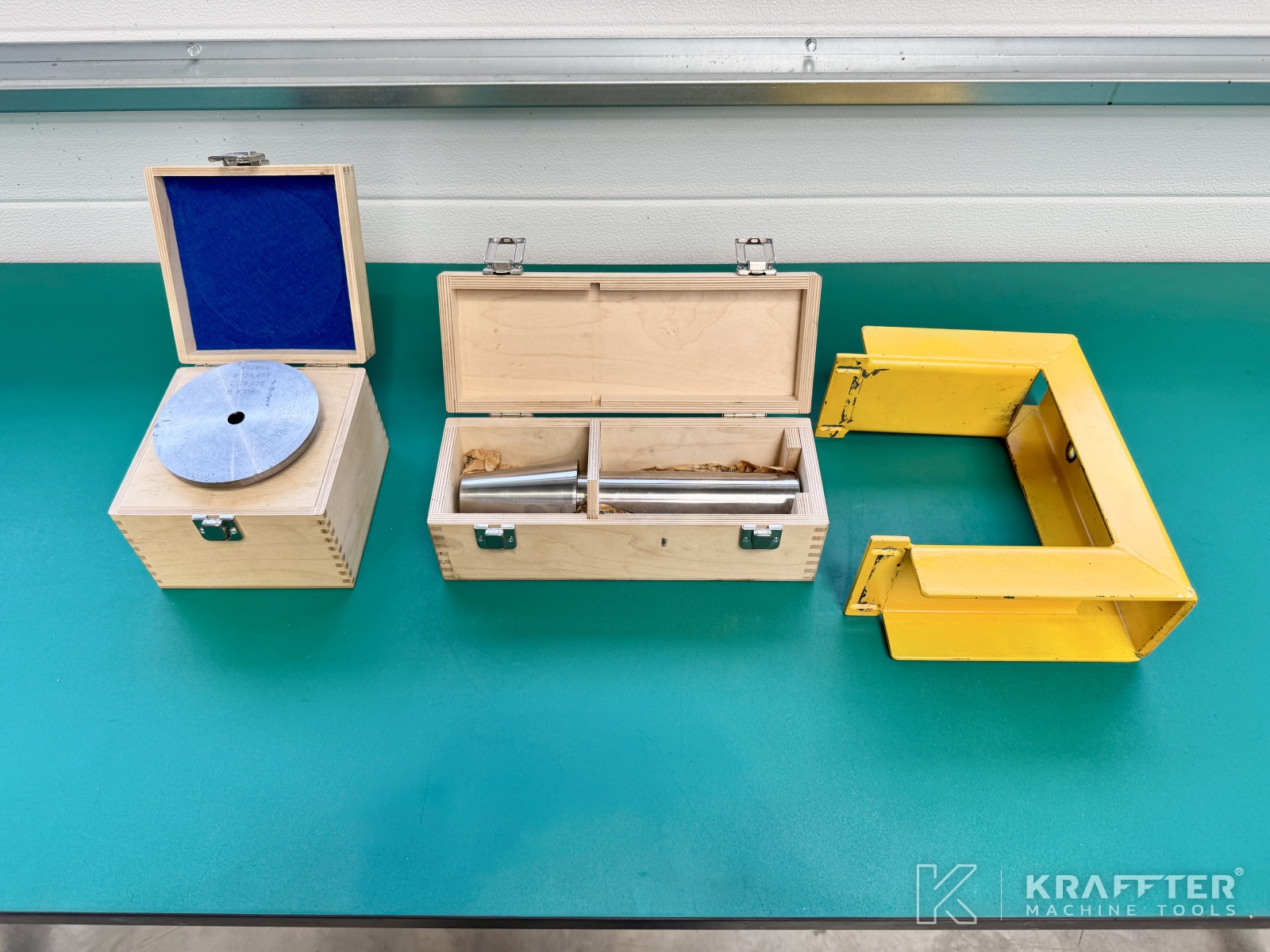

- x1 ISO 50 test mandrel

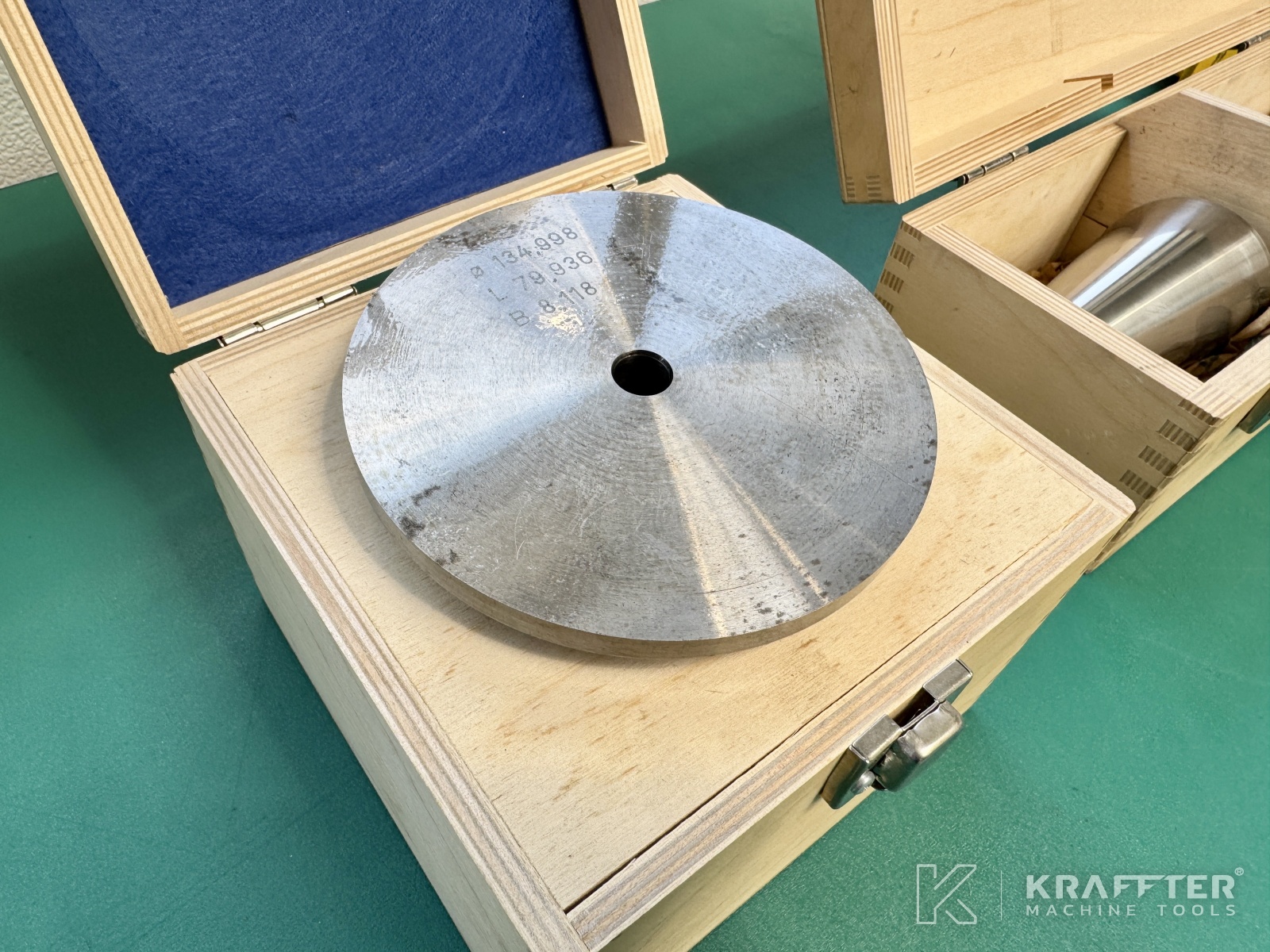

- x1 disk mandrel
- x1 transport bracket
Included NumRotoPlus software packages:
- CH-50052201 – Basic machine license with hard lock
- CH-50052350 – Standard mill bits
- CH-50052360 – Complex mill bits
- CH-50052145 – Extension rough profile / thread production
- CH-50052430 – Extension multi spirals
- CH-50052370 – Standard drill bits
- CH-50052380 – Complex drill bits and step drills
- CH-50052080 – Extension for form steps defined in DXF files
- CH-50052150 – Form cutters
- CH-50052480 – Special grinding functions
- CH-50052110 – Automated tool probing
- CH-50052190 – Automated wheel probing
- CH-50052870 – Automated wheel sticking
- CH-50052120 – NCI Windows operator screen
- CH-50052230 – NumRoto control
- CH-50052660 – 3D collision protection
- CH-50052670 – 3D tool simulation
- CH-50052720 – 3D special functions
MECHANICAL RETROFIT CARRIED OUT IN 2020:
-
Ball screws on X, Y, and Z axes
-
Linear guides on X, Y, and Z axes
-

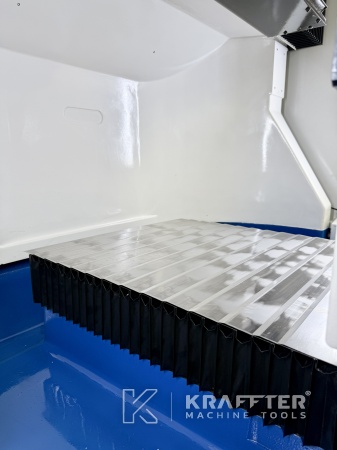

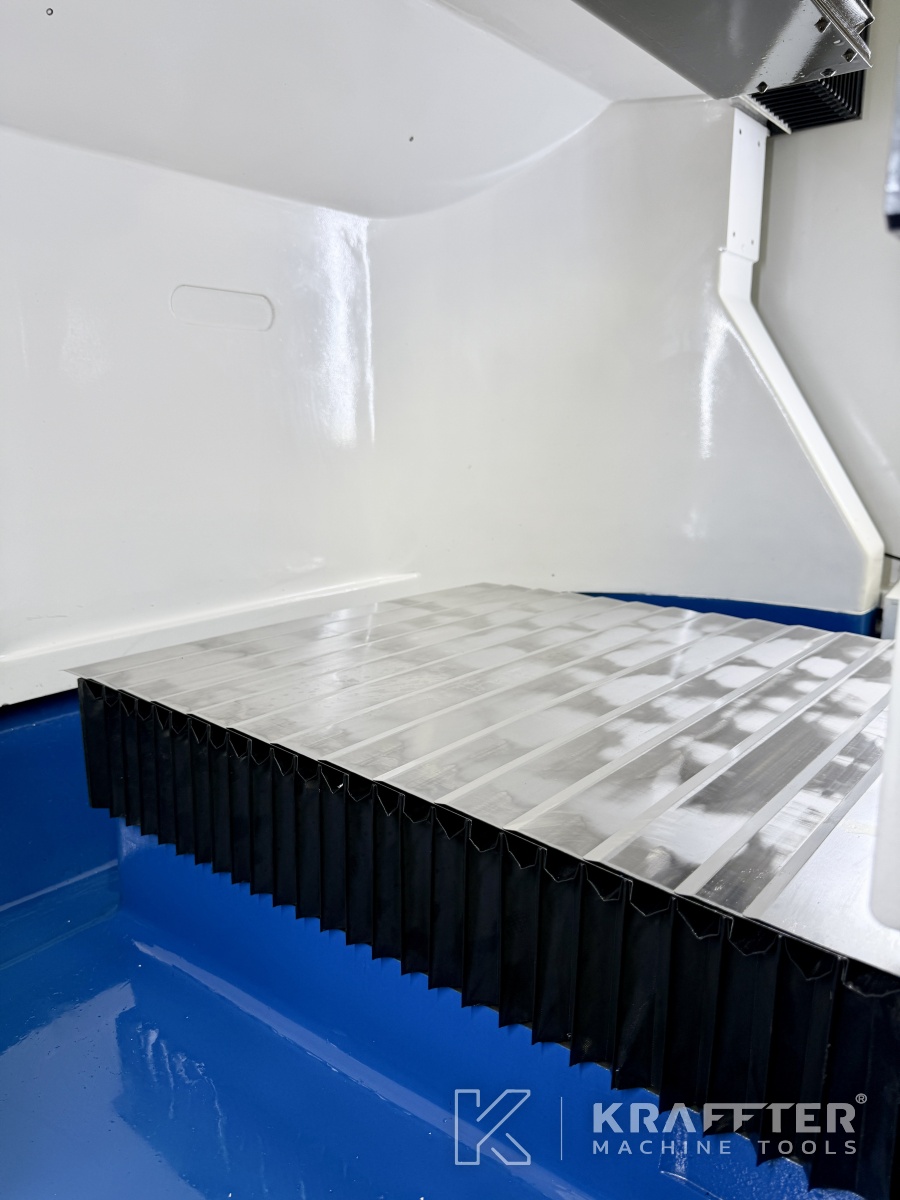

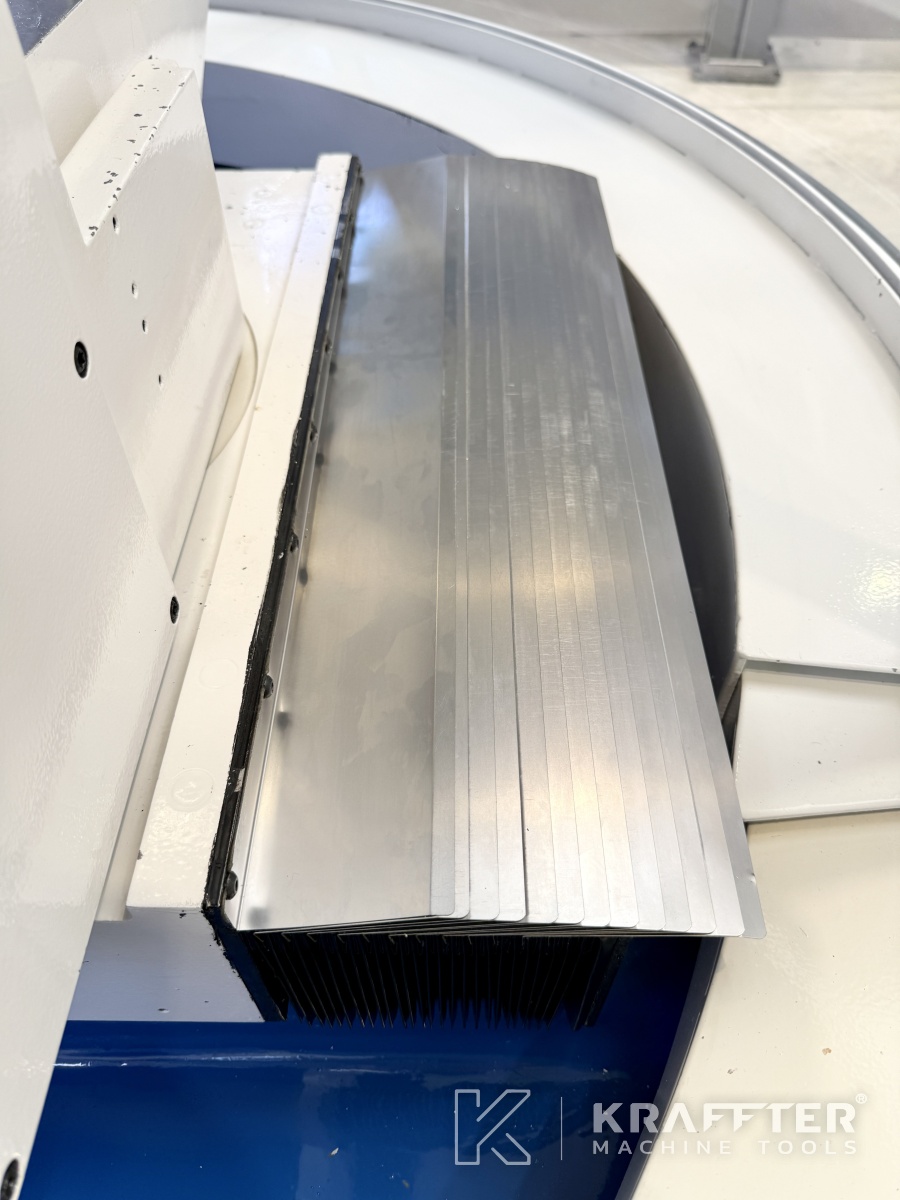

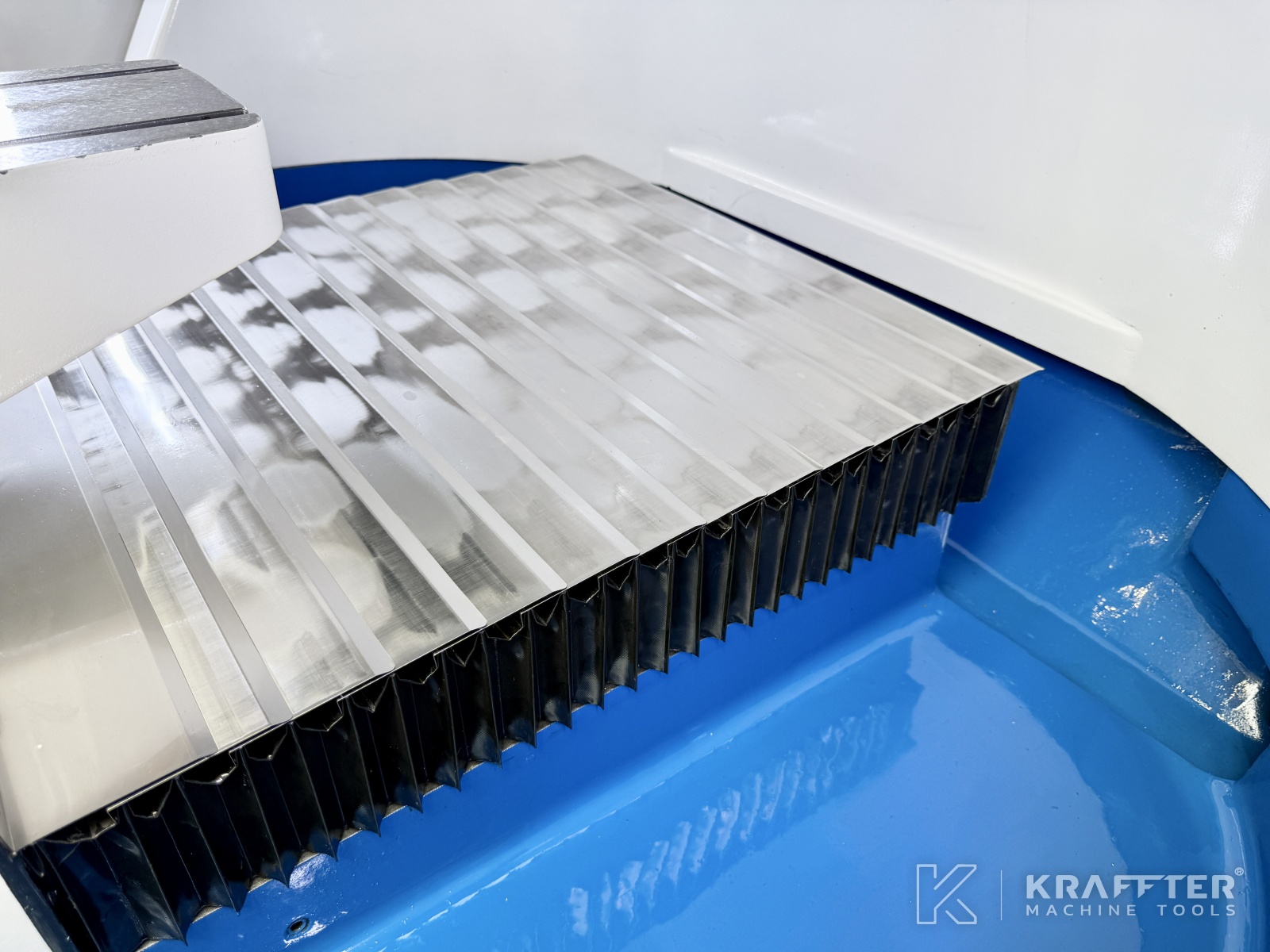

Protective bellows on X, Y, and Z axes
-
Worm gear and wheel assemblies on A and C axes
-
Belts on A and C axes
-

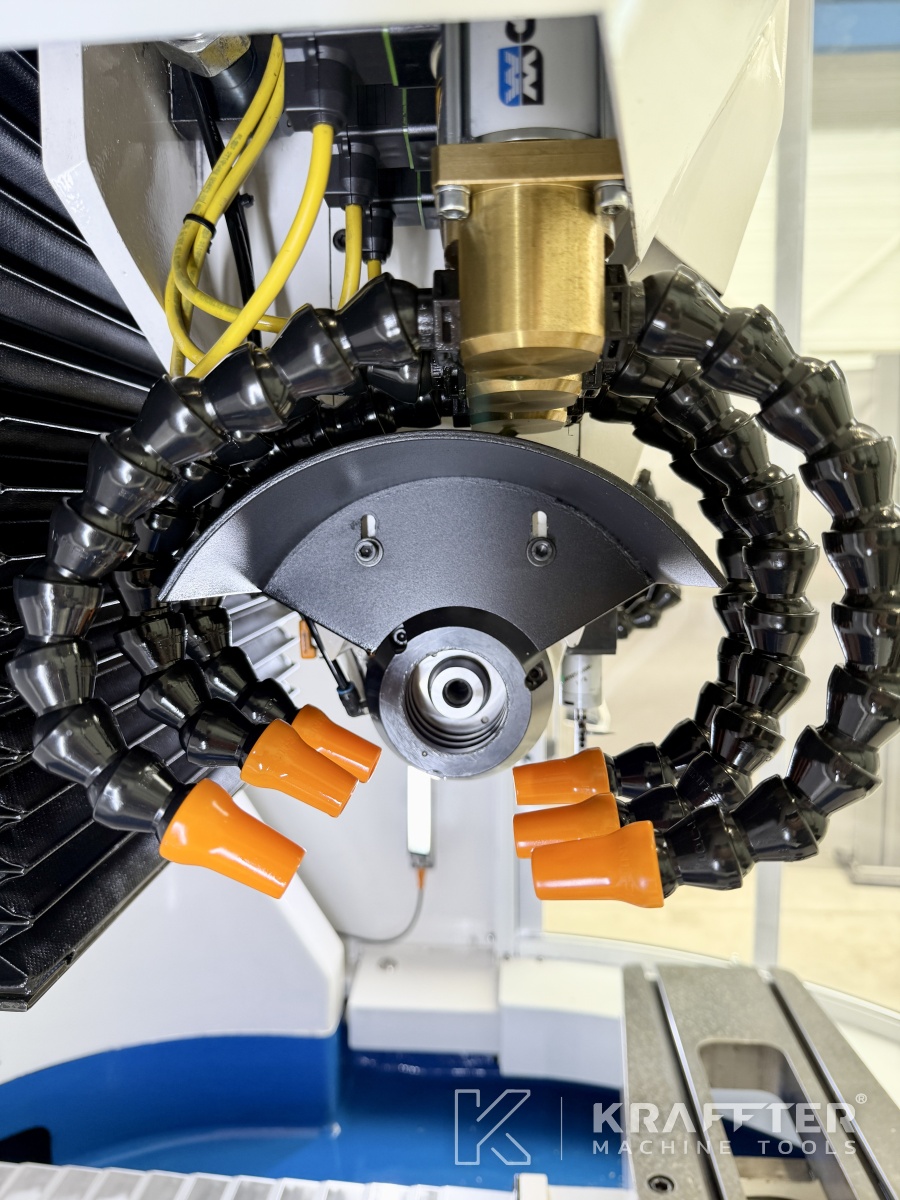

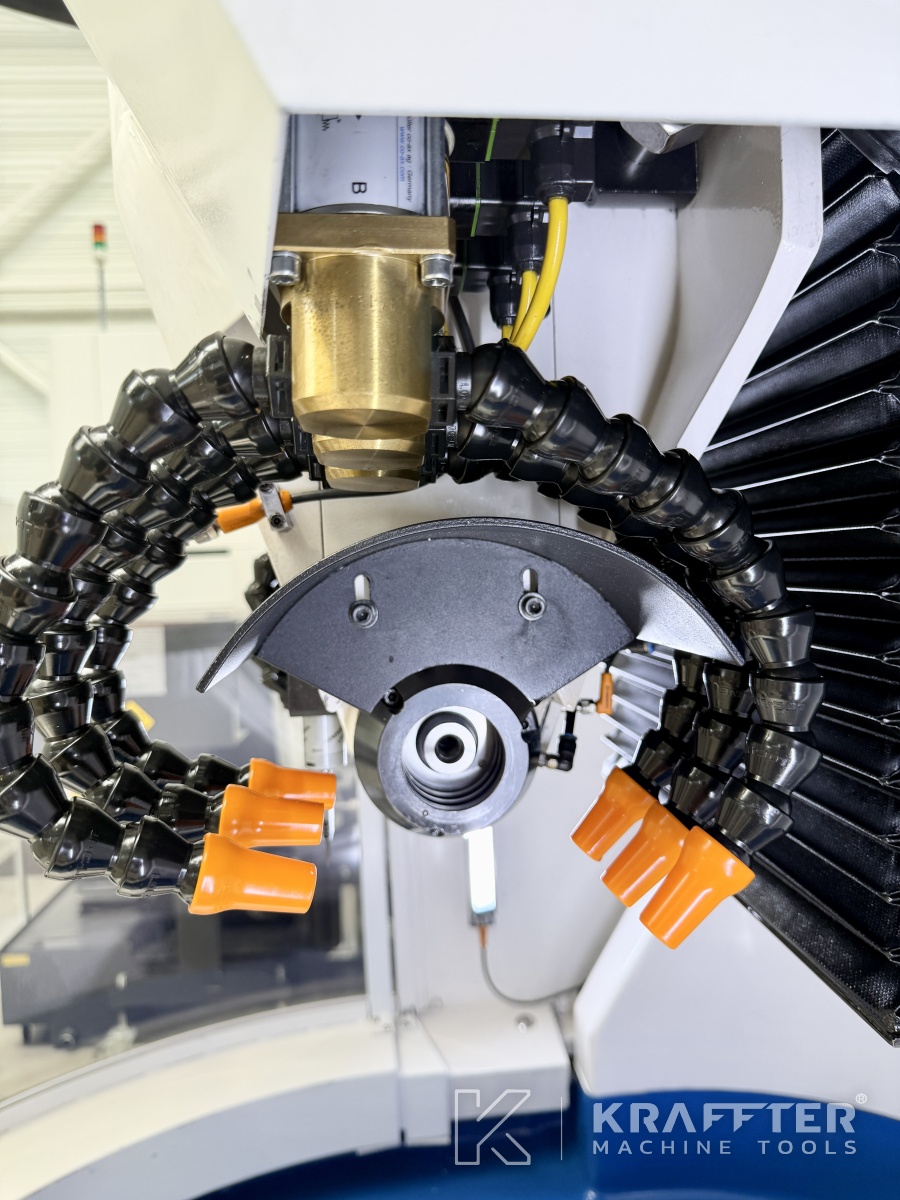

Grinding spindle
-
Grinding spindle belt
-
Workpiece spindle bearings
CNC RETROFIT CARRIED OUT IN 2020:
-

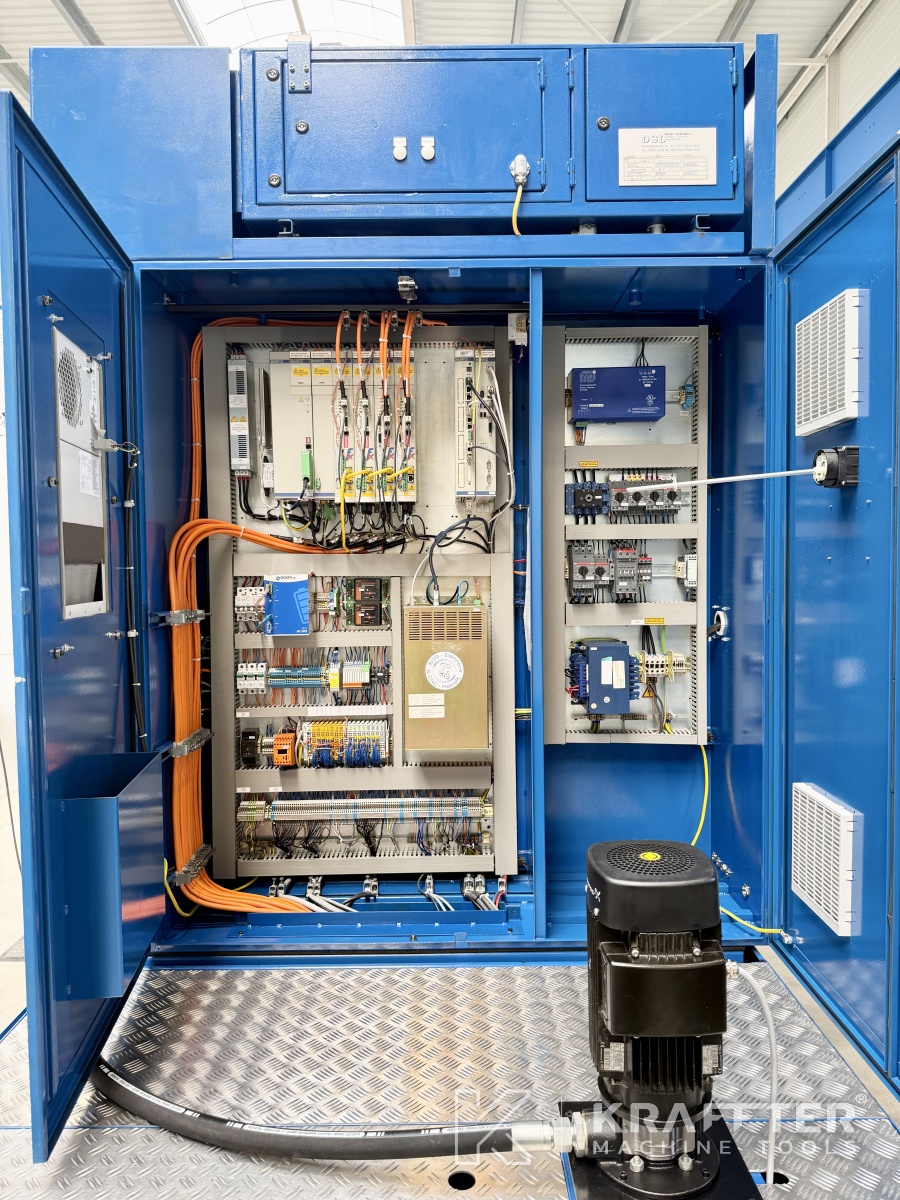

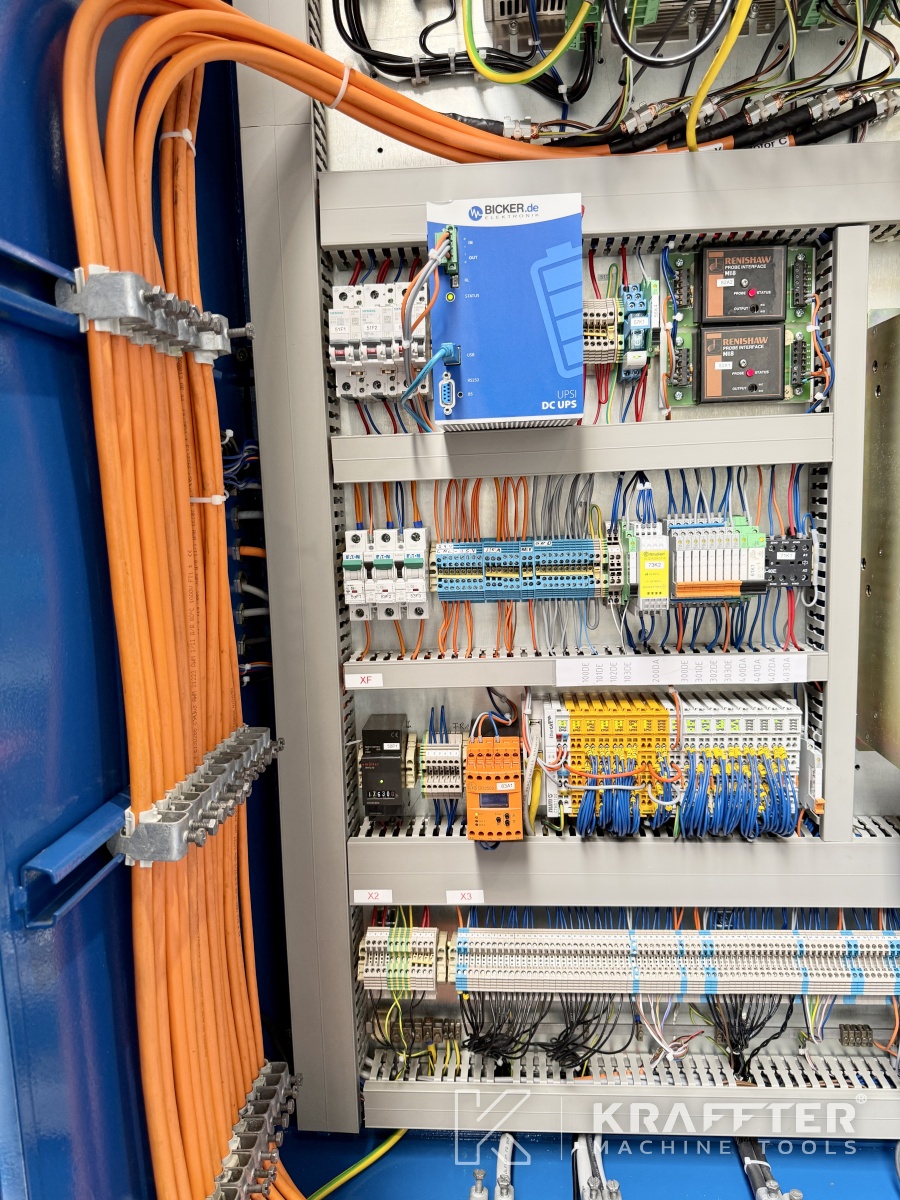

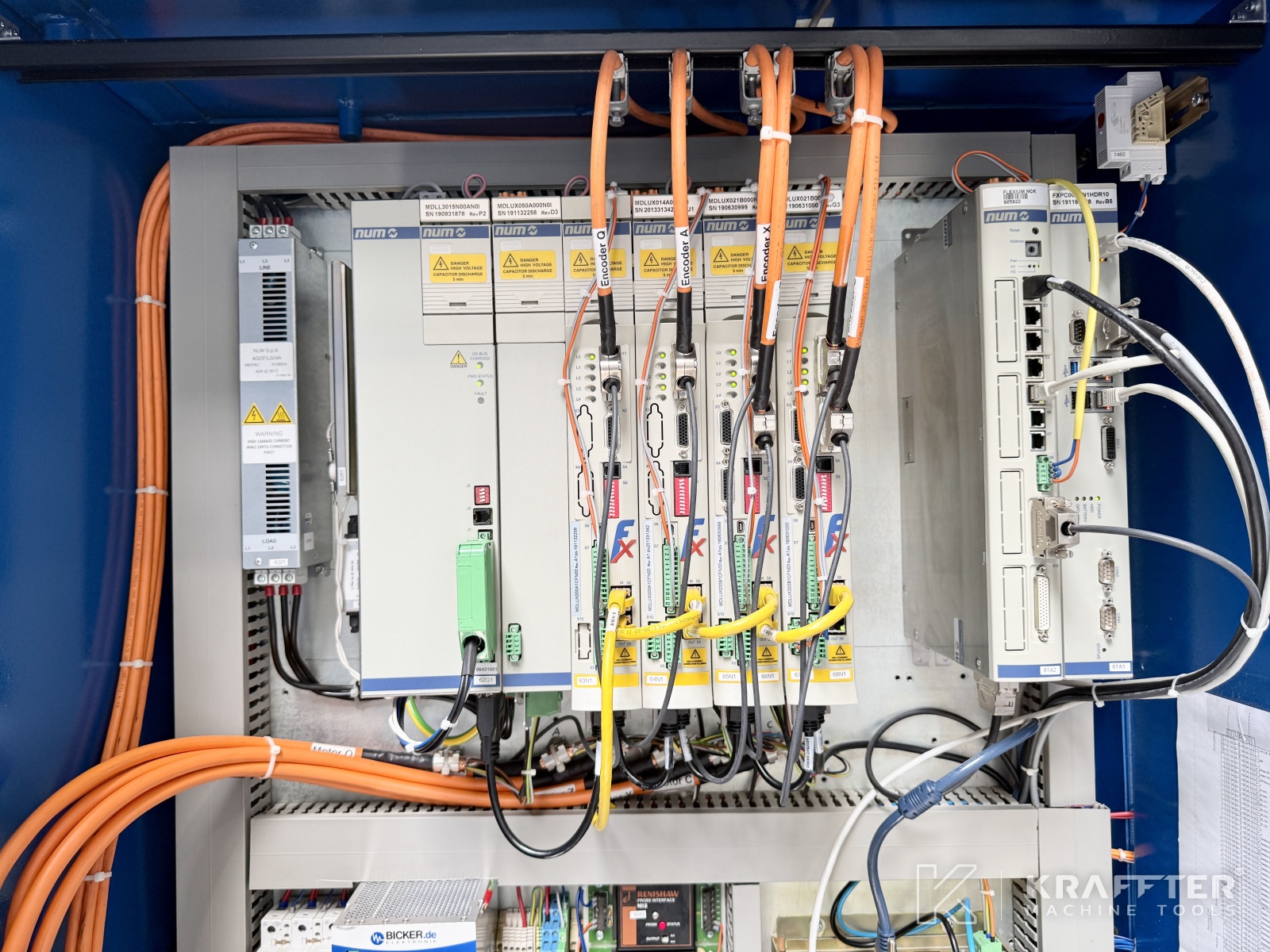

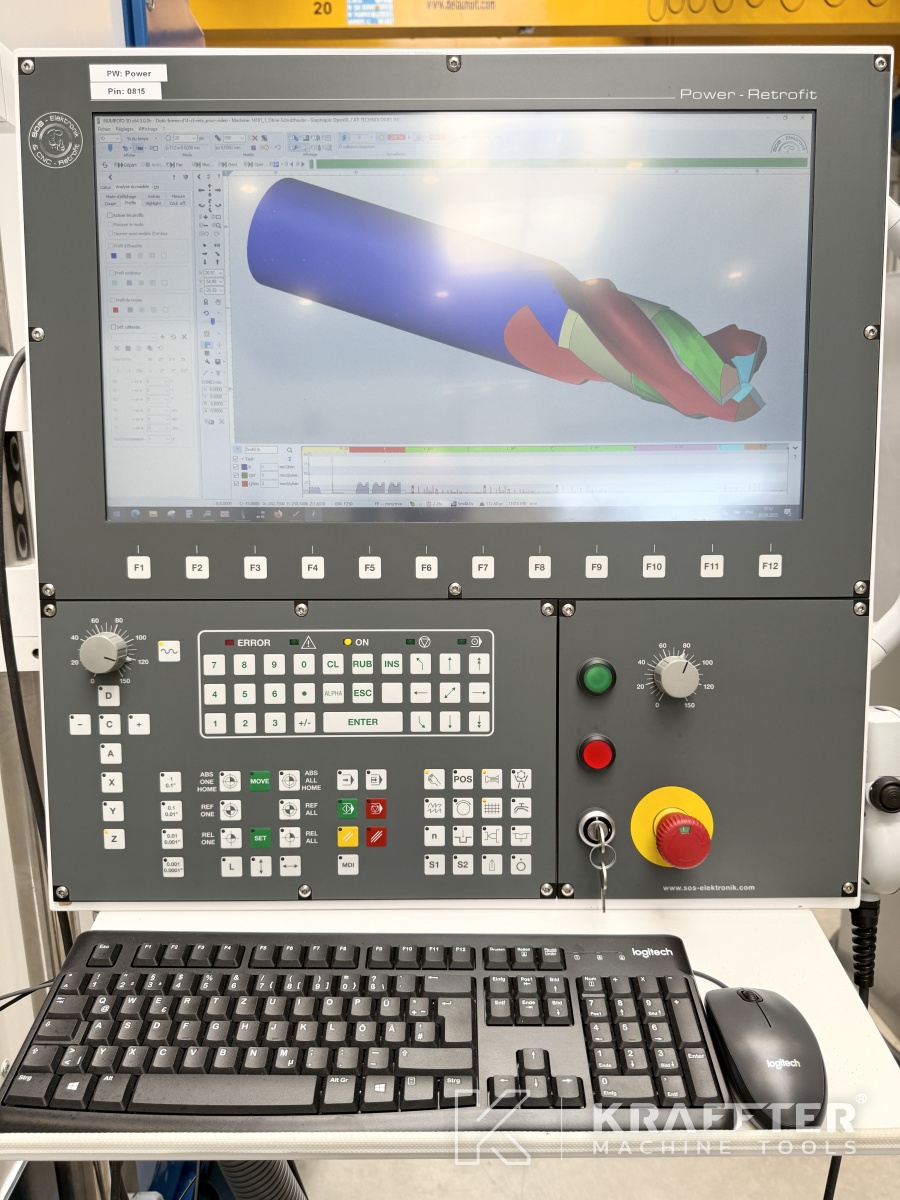

CNC system - control, drives, PLC : NUM Flexium
-
HMI computer: Intel Core i5 – Windows 10
-
Software: Numroto Plus
-

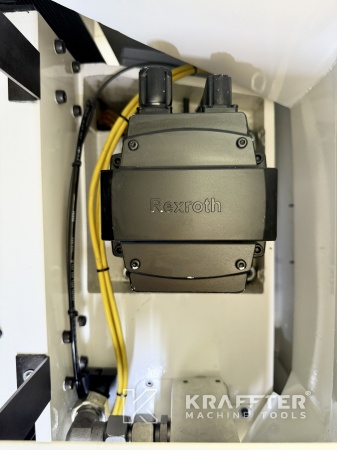

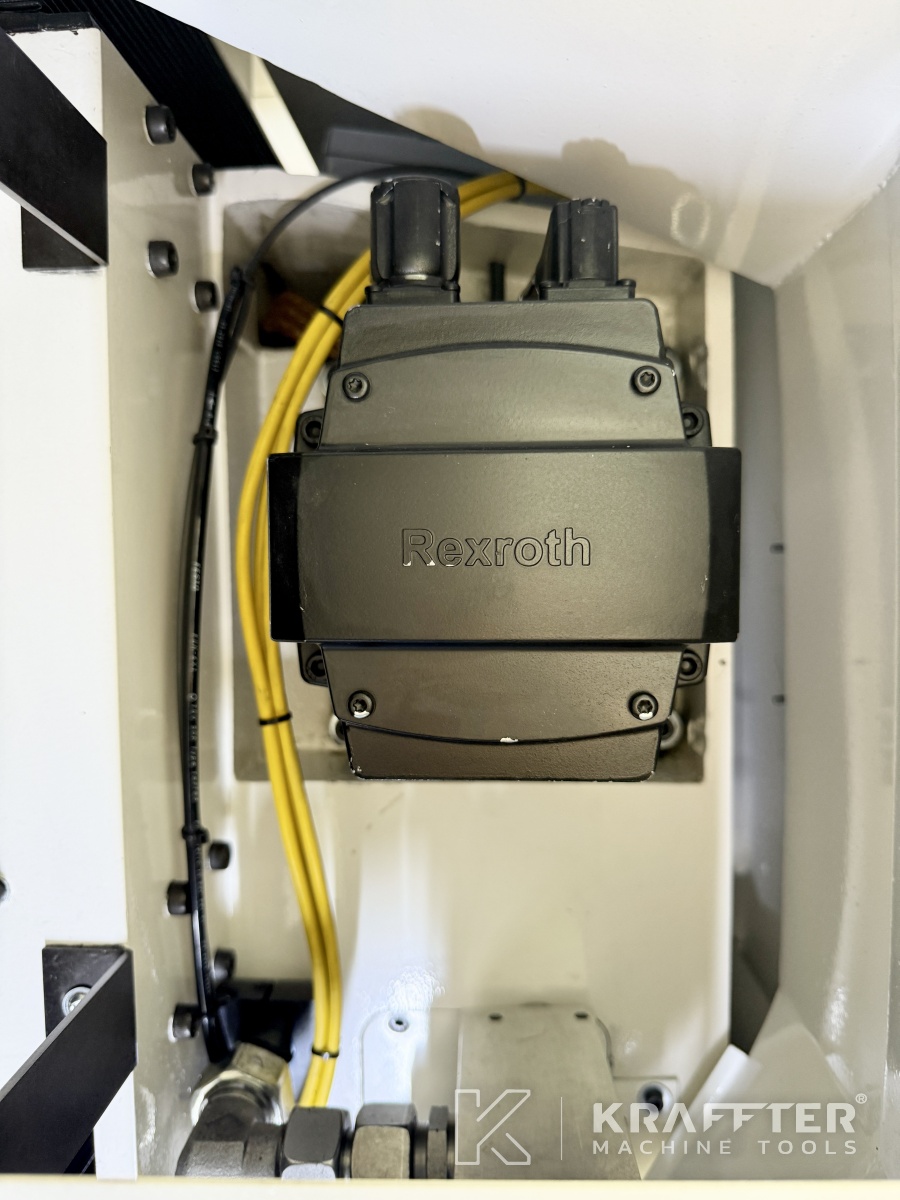

Servo motors: BOSCH
-
24" TFT touchscreen
-
Remote electronic handwheel: NUM Flexium
-
Tool probe: RENISHAW type LP2DD
-
Wheel probe: RENISHAW type LP2DD
