Il nostro stock di macchine utensili in vendita : Affilatrice CNC

Una affilatrice CNC è una forma ben specifica di rettificatrice CNC dedicata all'affilatura di utensili da taglio. L'affilatura CNC è un importante passo avanti nella lavorazione industriale che combina precisione, automazione e flessibilità.

Precisione micrometrica e ripetibilità

Grazie al controllo numerico, una affilatrice CNC può raggiungere tolleranze inferiori a 5 micron, garantendo una perfetta regolarità di affilatura. Questa precisione è essenziale in settori come l'aeronautica, l'automotive e la produzione di impianti medici, dove la qualità dei taglienti influisce direttamente sulle prestazioni degli utensili e sulla finitura dei pezzi lavorati.

Automazione e riduzione degli errori umani

Le affilatrici CNC funzionano con software specializzati come NUMROTO, Quinto o Helitronic Tool Studio, che consentono di programmare ed eseguire cicli di affilatura identici. Questa automazione offre numerosi vantaggi, limita gli errori umani, riduce gli scarti e ottimizza l'uso delle mole. Inoltre, la concatenazione automatica delle operazioni senza l'intervento costante dell'operatore migliora la produttività e la redditività delle officine.

Ottimizzazione della durata degli utensili

Una affilatura precisa prolunga la durata degli utensili da taglio mantenendo un angolo di taglio ottimale. Ciò consente di ridurre l'usura precoce ed evitare frequenti sostituzioni. Per gli utensili in materiali ultraresistenti come carburo di tungsteno, diamante policristallino (PCD) e nitruro di boro cubico (CBN), una regolare affilatura garantisce una migliore tenuta di taglio e prestazioni prolungate.

Riduzione dei costi operativi

La rettifica CNC limita l'acquisto di nuovi utensili ed evita interruzioni della produzione dovute a utensili smussati o rotti. Inoltre, la rettifica automatizzata riduce la necessità di un costante intervento umano, con conseguente riduzione dei costi di manodopera e un migliore utilizzo delle risorse.

Adattabilità a un'ampia gamma di utensili e materiali

Le affilatrici CNC sono compatibili con diversi materiali e forme di utensili, che si tratti di frese, punte, lame di sega o alesatori. Possono affilare utensili in acciaio rapido (HSS), carburo di tungsteno o anche PCD e CBN, utilizzati in applicazioni ad alte prestazioni. Questa flessibilità permette di rispondere alle diverse esigenze delle industrie all'avanguardia.

L'affilatura CNC si basa su un processo automatizzato ad alta precisione che utilizza tecniche di abrasione controllata. Grazie a una mola abrasiva, la macchina rimuove il materiale sotto forma di trucioli molto piccoli, al fine di affinare i bordi di taglio.

Una affilatrice CNC è dotata di più assi che consentono di posizionare con precisione l'utensile da affilare rispetto alle mole abrasive. Queste mole, spesso in diamante o in nitruro di boro cubico (CBN), eseguono la molatura da diverse angolazioni per ripristinare il filo e la geometria dell'utensile. Le fasi chiave del processo includono:

Caricamento e fissaggio dell'utensile

L'utensile da affilare (trapano, fresa, lama di sega) viene posizionato e fissato su un mandrino rotante o su un supporto specifico. Alcune macchine, come la Walter Helitronic Power 400, sono dotate di un caricatore automatico che ottimizza la produzione in serie.

Programmazione e simulazione dell'affilatura

L'operatore definisce il ciclo di affilatura tramite un software CAD/CAM, come NUMROTO, Quinto o Helitronic Tool Studio. La macchina genera un percorso ottimizzato della mola in base alla geometria dell'utensile e alle specifiche richieste. Una simulazione 3D consente di anticipare gli errori e di regolare i parametri prima dell'esecuzione reale.

Movimenti degli assi e regolazione dinamica

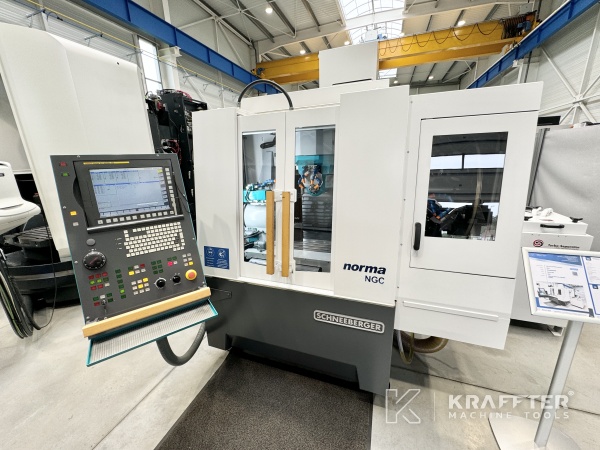

Le moderne affilatrici CNC sono dotate di 5-9 assi interpolati, che consentono un posizionamento preciso dell'utensile e una molatura multi-sfaccettata. Ad esempio, una Schneeberger Norma NGC combina assi lineari (X, Y, Z) con assi di rotazione (A, C) per orientare l'utensile in diverse angolazioni. Encoder assoluti e sensori laser assicurano la correzione in tempo reale degli errori di posizionamento.

Controllo della rettifica e dell'abrasione

Il processo di affilatura si basa su una mola in diamante o in nitruro di boro cubico (CBN), che ruota a velocità che raggiungono 10.000-15.000 giri/min a seconda della durezza del materiale dell'utensile. Viene applicata una pressione controllata per ridurre al minimo la rimozione di materiale ed evitare il deterioramento termico dell'utensile. Alcune macchine, come la Vollmer VGrind 360S, utilizzano un sistema a doppia spina, che consente la simultanea affilatura su più facce.

Controllo dimensionale e correzione automatica

Le affilatrici CNC di alta gamma integrano sensori ottici e tastatori per misurare l'utensile durante l'affilatura. La Walter Helitronic Vision è dotata di un sistema Laser Contour Check, che controlla lo stato della superficie e regola automaticamente i parametri di rettifica, se necessario.

Finitura e raffreddamento

Per evitare il surriscaldamento degli utensili, viene utilizzato un sistema di raffreddamento ad alta pressione con olio o emulsione acquosa. Alcune macchine, come la Schneeberger Sirius NGS, combinano il raffreddamento direzionale e la filtrazione avanzata per garantire un taglio netto e una maggiore durata delle mole.

Le affilatrici CNC sono utilizzate in un'ampia gamma di settori industriali, contribuendo alla performance e all'ottimizzazione dei processi di lavorazione.

Aeronautica

Nel settore aeronautico, la precisione è fondamentale per garantire l'affidabilità dei componenti destinati ai motori e alle strutture degli aerei. Le affilatrici CNC consentono la produzione e la manutenzione degli utensili da taglio utilizzati per la lavorazione di pezzi in leghe leggere, titanio e materiali compositi ad alte prestazioni. La precisione di affilatura di punte, frese e utensili speciali consente di ottimizzare la durata degli utensili e di garantire un taglio pulito senza alterare il materiale.

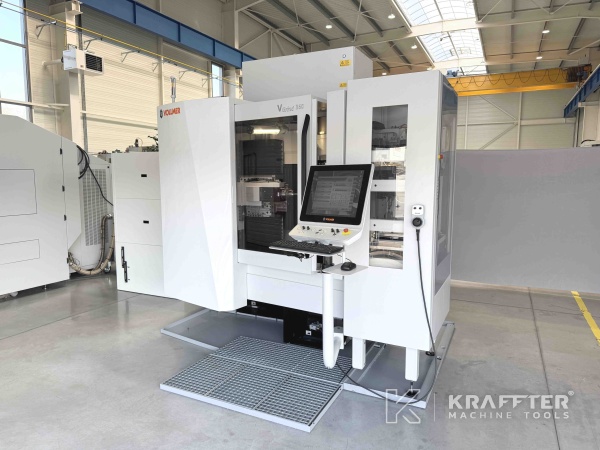

• Affilatura di frese in metallo duro per l'industria aeronautica: una Vollmer VGrind 360S consente di riaffilare le frese emisferiche utilizzate per la lavorazione di materiali compositi ad alta resistenza (ad es. carbonio-titanio).

Automotive

L'industria automobilistica richiede utensili da taglio in grado di produrre componenti meccanici di alta precisione, come alberi a camme, blocchi motore e trasmissioni. Le affilatrici CNC assicurano un'affilatura ottimale di frese e alesatori utilizzati per la lavorazione dei componenti del motore, garantendo tolleranze molto strette e una finitura superficiale impeccabile.

• Rettifica di punte monoblocco per il settore automobilistico: una Schneeberger Norma NGC affina le taglienti di punte in carburo destinate alla foratura di blocchi motore in alluminio.

Settore medico

Nel settore medico, le affilatrici CNC sono utilizzate per la produzione di strumenti chirurgici, impianti e protesi in cui la precisione è essenziale. Gli utensili da taglio destinati alla lavorazione di titanio, ceramiche e leghe biomediche devono essere perfettamente affilati per garantire un taglio netto e limitare il riscaldamento durante la lavorazione. Una affilatrice CNC consente di ottenere bordi abbastanza affilati per garantire la qualità e la sicurezza dei dispositivi medici.

• Affilatura di utensili da taglio per uso medico: la Walter Helitronic Micro è progettata per la lavorazione di micro-utensili per la chirurgia dentale, dove la precisione è essenziale per un taglio netto dei tessuti ossei.

Produzione di utensili da taglio

Uno dei principali campi di applicazione delle affilatrici CNC è la produzione e la riaffilatura di utensili da taglio utilizzati in vari settori industriali. Queste macchine sono in grado di produrre frese in metallo duro e HSS (acciaio super rapido) con geometrie complesse adattate a esigenze specifiche. Consentono inoltre di rigenerare gli utensili usati, offrendo così un'alternativa economica ed ecologica all'acquisto di utensili nuovi, mantenendo al contempo le loro prestazioni ottimali.

Sebbene le affilatrici CNC siano attrezzature essenziali per la lavorazione di precisione, il loro costo di acquisto può tuttavia rappresentare un ostacolo importante per molte aziende. Il mercato dell'usato si presenta quindi come un'alternativa economica e strategica, che consente di accedere a macchine ad alte prestazioni ottimizzando gli investimenti.

Optare per una affilatrice CNC di seconda mano presenta diversi vantaggi:

• Riduzione dei costi: una macchina usata può costare fino al 60% in meno rispetto a un modello nuovo.
• Valore di rivendita più stabile: a differenza delle macchine nuove che subiscono un rapido deprezzamento non appena vengono messe in servizio, una affilatrice CNC usata mantiene meglio il suo valore di acquisto.
• Disponibilità immediata: a differenza delle macchine nuove che richiedono tempi di produzione e consegna, una macchina usata può essere acquistata e messa in produzione senza attese.
• Affidabilità comprovata e prestazioni costanti: una affilatrice CNC usata che è stata sottoposta a manutenzione e controllata funziona immediatamente a pieno regime, senza rischio di difetti di fabbricazione, a differenza di una macchina nuova che richiede una fase di rodaggio.
• Accesso a marchi riconosciuti: il mercato dell'usato consente di ottenere macchine di produttori rinomati come VOLLMER, WALTER o SCHNEEBERGER, che garantiscono una tecnologia efficiente e affidabile.

L'acquisto di una affilatrice CNC usata deve essere effettuato presso un rivenditore qualificato in grado di garantire la qualità e l'affidabilità dell'attrezzatura. Ciò richiede tuttavia una valutazione approfondita che includa:

• Stato generale: verificare la struttura meccanica, le assi di movimento, l'integrità dei componenti e l'assenza di giochi eccessivi.
• Storia della manutenzione: una macchina ben tenuta è spesso un buon indicatore di affidabilità.
• Prove sotto tensione: osservare la macchina in funzione permette di valutare la precisione degli spostamenti e il buono stato delle punte e delle mole.

Presso Kraffter Machine Tools, il ricondizionamento delle affilatrici comprende un rigoroso processo di revisione, verifica, ripristino e riparazione, che ne garantisce il corretto funzionamento e prestazioni equivalenti a quelle di un modello nuovo.

Le fasi del ricondizionamento

• Diagnosi iniziale: ispezione approfondita della macchina e identificazione dei componenti che necessitano di una revisione.
• Revisione completa della macchina: che copre sia gli aspetti meccanici, idraulici, pneumatici ed elettrici.
• Pulizia e sostituzione dei pezzi soggetti a usura: sostituzione di viti a ricircolo di sfere, guide lineari, variatori di velocità e altri elementi critici.
• Aggiornamento dei comandi: aggiornamento del software e sostituzione dei componenti elettronici obsoleti per migliorare la precisione e la facilità d'uso della macchina.
• Calibrazione e convalida: verifica geometrica e regolazione delle tolleranze per garantire una affilatura ottimale conforme alle specifiche del produttore.

Ogni macchina viene fornita con un rapporto di controllo geometrico, che garantisce che le sue prestazioni rispettino le specifiche originali del produttore. Inoltre, su richiesta, forniamo un servizio completo di logistica, comprensivo di formalità doganali, trasporto e movimentazione delle vostre attrezzature.

Se possedete una macchina utensile da vendere, come un'affilatrice CNC che non utilizzate più, rivenderla a uno specialista del ricondizionamento vi permette di recuperare un capitale favorendo al contempo un approccio sostenibile.

• Stima precisa e trasparente: valutazione tecnica completa per una rivendita al giusto prezzo.
• Ritiro rapido e sicuro: soluzione chiavi in mano che include il ritiro e il trasporto della macchina.
• Impegno ambientale: partecipare alla circolarità economica dando una seconda vita alle attrezzature industriali.

Noi di Kraffter Machine Tools offriamo una competenza completa per l'acquisto, la vendita e il ricondizionamento di macchine utensili usate. Lavoriamo con marchi rinomati come Schneeberger, Walter, Anca, Isog e Vollmer per garantire ai nostri clienti macchine efficienti e affidabili. Sia che desideriate acquistare una rettificatrice CNC usata o rivendere la vostra attrezzatura, vi offriamo un servizio personalizzato e soluzioni su misura per le vostre esigenze.
